Z20 大型半自动H型钢组立点焊机

一、Z20 大型H型钢组立机的用途：

1) 特点：Z20手动对中自动CO₂焊接H型钢组立机是其该H型钢生产线产品组中型号最大的一台，产出腹板高度可达2000mm的在制品焊接H型钢：

H型钢组立点焊机生产的焊接H型钢：（图1）

2）装配方式：顾名思义，此类半自动H型钢组装机工作方式为：手工装配（手动对中）和自动CO₂焊接：

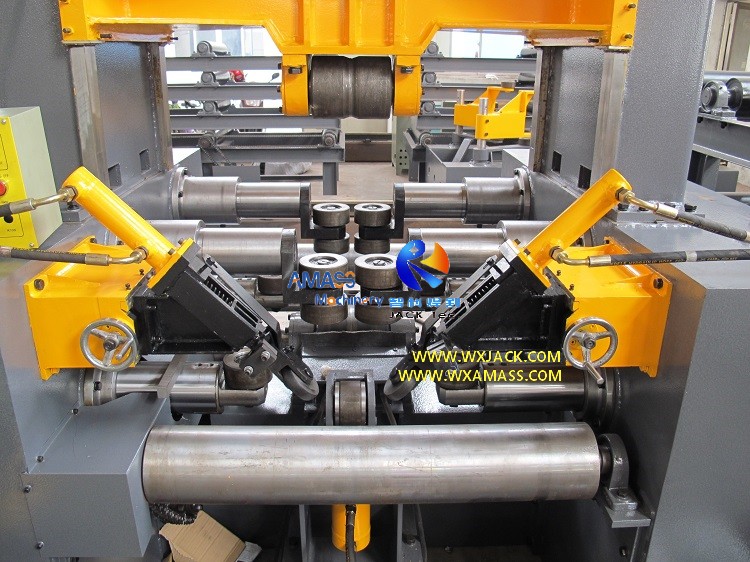

H型钢组焊机的H型钢组立功能单元：（图2）

3）操作方式：所以，在H型钢组立机中，首先将翼板和腹板通过手动调整装配成为H型钢，然后通过自动CO₂焊接进行加固。

二、松下KR350 CO₂焊接电源应用于H型钢组立点焊机：

在本产品部分我们将介绍H型钢组焊机使用的CO₂点焊电源的另一种选择：松下KR350型号。正如前面产品部分“Z18手动对中H型钢组立机”提到的，大多数海外客户在购买H型钢组立机时选择比较多：

H型钢组焊机配备的松下GMAW焊接电源：（图3）

嵌入遥控器，方便H型钢组立机工作人员的操作：（图4）

将远程控制盒集成到送丝机上。通过升级控制电路，控制电缆由原来的两根减少为一根。使得H型钢组立机在整个工作过程中，布置简单，操作轻松方便，减少焊丝拉丝断裂的风险；

2）H型钢组装机的运行可靠性高：

a) 绝缘等级：主变压器和电抗器线圈采用杜邦Nomex，具有良好的防尘、耐高温的优点，保护CO2焊接电源免受H型钢组立机工作环境的影响；

b) 外壳防护等级为IP21S。焊接电源主电路与控制电路物理隔离。从而避免主电路对控制电路的干扰，保证良好的防潮、防滴水保护性能，使电源能够在恶劣环境下可靠工作，如H型钢生产线的Z15/Z18/Z20 H型钢组立机；

c) 专利技术，进一步提升电源在H型钢组立机生产车间的安全性和可靠性；

3）无锡智科H型钢组立机优良的焊接工艺技术：

a) 专用控制电路能满足Z15/Z18/Z20H型钢组立点焊机工作时CO₂/MAG短路过渡和射流过渡的焊接电弧动态特性要求，飞溅小；

b) 优越的焊接质量：独特的引弧电路保证各种工况下100%引弧成功，适应H型钢生产线中Z15/Z18/Z20自动定位焊H型钢组立机等多种焊接设备；

4）H型钢组立机的GMAW焊接过程控制：

当用旋钮调节电流时，可同时得到匹配的电压；并可进行电压点动调节；

5) H型钢组焊机用户的友好操作：

a) 兼容药芯焊丝和实心焊丝 --- Z15/Z18/Z20 自动点焊H型钢组立机采用药芯焊丝：

H型钢组立点焊机配备的焊接电源：（图5）

b) 节能控制器；

c) 电磁接触器动作6~7分钟。焊接完成后，切断焊接电源输入，从而减少H型钢组立机闲置输入损耗；

d) 补偿网络电压波动——这对于自动化H型钢生产线中各个设备，包括H型钢组立机的工作车间非常有用；

6）Z20手动对中H型钢组焊机的补充说明：

a) 本机关于自动CO₂点焊的介绍，参见《Z18自动对中H型钢组立点焊机》产品章节；

b) 关于H型钢组装机自动与手动对中的比较，参见“Z15 手动对中 H型钢组立机”的产品部分。

三、Z20 大型半自动手动对中自动点焊H型钢组焊机的技术参数：

以下是Z20 H型钢组装机的规格：

型号	Z20 手动组立自动点焊H型钢组立机 （H型钢组立点焊机）
H型钢腹板高度	200 ~ 2000 mm
H型钢腹板厚度	6∽32 mm
H型钢翼板宽度	200∽800 mm
H型钢翼板厚度	6∽40 mm
H型钢长度	4000∽12000 mm
H型钢组立机 功率	18.7kW + 2 x 12.8 kW
H型钢组立机 输入、输出辊道长度	2600 mm x 3
H型钢最大重量	20 吨
H型钢翼板腹板对中方式	手动调整
H型钢点焊方式	自动CO2 点焊
PLC、变频器	三菱或施耐德
CO2 气保焊机	中国华远 NB-350HD, 或 三菱KR350
