太阳在DX3030 h梁末端铣床的主框架上闪耀。您能确定这台机器有什么区别吗? ---也许您已经发现:顾名思义,这台机器具有铸造的基础床,而不是焊接结构的常规基础床。那么,它有什么独特之处?让我们看一下。
一个) 铸造的基础床可为机器提供最重的重量(例如,与0.8吨相似型号的常规机器基础床相比,机器床的焊接机面部铣削机器较高,机床的重量超过6吨);
b) 最佳稳定性(当然,这并不意味着常规的H束末端铣床没有足够的稳定性 - 仅在不同的应用程序场景下进行了评估);
C) 最佳精度:通过消除轻微的浮动,可以以最佳的准确性来完成最终面临的工作;
一个) 显而易见的缺点是,它将增加DX系列焊接结构的总价格,成员梁端面部铣床,边距约为10〜15%;
b) 而且,需要在如此繁重的部分上特别谨慎。
因此,问题是,这样的“高端”机器在哪里使用?通常,它用于高精度终端的工作地点,面临需要的结果,例如桥梁建设等。
2nd照片显示了一组带有焊接结构基床的DX1520。这种基本床在实用的H梁末端铣床中使用大部分(超过95%)。对于普通类型的基础床DX3030,请检查“产品”部分。DX3030梁端面部研磨机”。

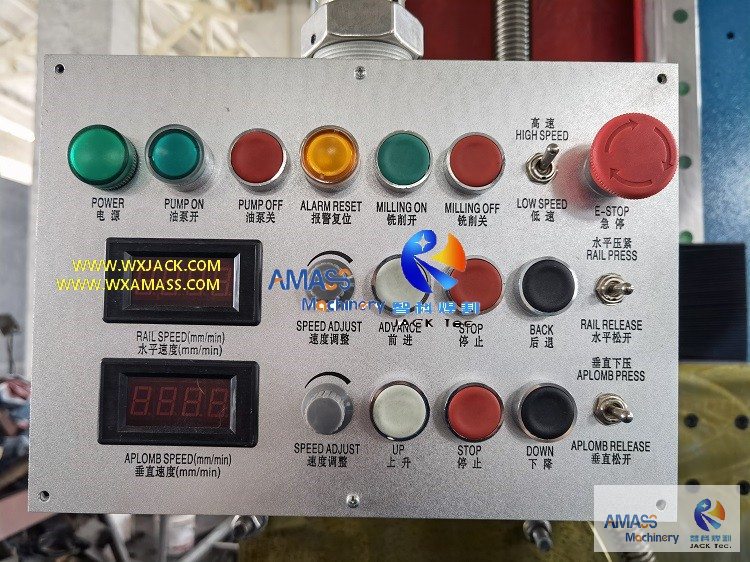

一个) 在普通焊接结构梁端面铣床中(指无CNC控制),端铣削速度由逆变器控制,并显示在数字显示器中,如3所示路照片:机器控制系统中有2个逆变器来管理X轴(水平)和Y轴(垂直)端端速度,并在两个数字显示器计中显示速度;
b) 在DX系列H梁端铣床的工作期间,操作员需要观察最终过程,并通过在操作面板上“速度调整”指示的速度旋钮手动调整工作速度。有关详细信息,请查看随附的视频;
C) 逆变器具有防止电流/过载/低电压的保护功能,这可以保证驾驶电动机的稳定且一致的运行;
一个) DX系列焊接结构面部铣床的所有动作都集成到其操作面板中,包括端面铣削本身和液压驱动工件机架。请检查3路照片;
b) 从2可以观察到nd照片,该操作面板安装在可以将360°的悬垂吊坠上安装到任何方便使用的最佳工作位置;
C) 4Th和5Th照片捕获了该钢结构梁端面部铣床的不同型号的工作时刻。您可以看到操作员在工件/铣削头上的操作面板/端面(有时还需要在工作期间还需要调整本单元)在ARM长度的范围内操作和监视整个端面的过程,而无需移动或转动大约。
对于此DX3030铸造基础H束末端铣床:
不。 | 范围 | 铸造基础床DX3030焊接结构面部研磨机 | |
1 | 工件 最大限度。 横截面尺寸高度 ×宽度= | 3000×3000毫米 | |
2 | 水平端面 铣削速度 | 150〜600毫米/分钟 | 工作速度, 可变频率驱动器,A.C。逆变器 |
3 | 面对马车闲置 水平和垂直方向的速度 | 1100毫米/分钟 | 恒定速度 |
4 | 垂直端面 铣削速度 | 150〜600毫米/分钟 | 工作速度, 变频驱动 |
5 | X&Y轴端 面对指南 | 通过重型精确线性 指南,组装到机器底床和柱上 | |
6 | 水平驾驶 马达 | 2.5 kW | 可变的frequnecy 马达 |
7 | 垂直驾驶电动机 | 3.0 kW | 可变的frequnecy 马达 |
8 | 铣削头力 | 7.5 kW | |
9 | 铣削头主轴 革命 | 75〜420 rpm | 六年级革命 可调节的 (75.105.150.210.300.420 RPM) |
10 | 脸直径 刀具 | Ø125〜250毫米 | Ø配备了200 机器 |
11 | 铣削头主轴 中风 | L = 100毫米 | |
12 | 工件夹 支架(可选) | 液压驱动器, 在工件上确定的结构和尺寸 | |
13 | 电力 规格 | 3P AC380V,50Hz,中国大陆15kW |
