1 H Beam Production Machine

H束生产机器来自Wuxi Jack,以最灵活的方式为客户生产焊接H光束!

“ H梁生产线设备”中的导航栏

H光束生产线中的主要设备

无论在全自动或半自动H束生产线中,焊接H梁的产生,I梁,T梁都涉及这些必要的H束生产机,如下所示:

1. CNC带状切割机:

用于从碳钢板上切出脱衣板。这些带状板在制作H光束时用作法兰和网络,如下图所示:

2 CNC板切割机

2. H光束组装机:

要组装和固定焊接法兰和Web首先进入t梁,然后将其插入h光束,如下图所示:

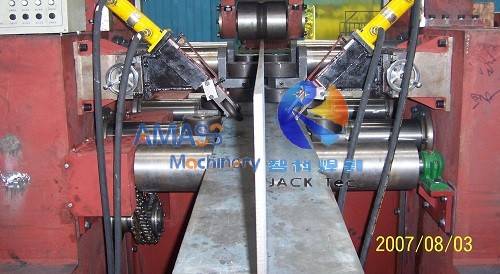

3 h梁组装机

3. H光束焊接机:

用于在从H梁组件机器传递的组装H光束上执行浸没的电弧焊接,如下图所示:

4 h梁焊接机

4. H横梁伸直机:

为了拉直从H梁焊接机传递的浸没电弧焊接的H梁的法兰,如下图所示:

5 h横梁伸直机(1)

5.钢结构倾覆架子:

用于运输和翻转H梁生产线工作站的过程中的WIP工作;该倾覆的机架仅在自动H束生产线上应用。

6推翻机架QQ图片2015090713200 5

在此产品页面中,我们将简要介绍以上列出的H光束生产设备。

H梁生产线,CNC板切割机,H梁组件机,H梁焊接机,H梁伸直机,从Wuxi Jack传递:

1 CNC Cutting Machine
2 H Beam Assembly Machine
3 H Beam Welding Machine
4 H Beam Straightening Machine
5 CNC Cutting Machine
6 H Beam Assembly Machine
7 H Beam Welding Machine
8 H Beam Straightening Machine

Wuxi Jack H光束生产线设备的工作时刻

H光束生产线设备的工作视频:

在这里,我们在H光束生产线中选择4个基本H光束生产设备以证明其工作过程:


1. CNC带状板切割机;
2.带有二氧化碳气体屏蔽钉焊接的H光束组件机;
3. H梁焊接机;
4. H梁伸直机

H光束生产线中H光束生产设备的介绍

以下是上面列出的H光束生产线中每种类型的H光束生产机的技术综述:

“ H光束生产机”上的导航栏

1.CG系列CNC带状板切割机

更多 »

1. CG系列CNC条纹切割机的定义:

1)CNC板切割机的目的:

A)CNC切割机不仅是H束生产线中应用的唯一目的设备。取而代之的是,CNC板块切割机是跨行业应用的通用设备。
b)相反,对于设置H束生产线,CNC板切割机是必须的:它切断了碳钢板的狭窄宽度条,这些宽度条被用作法兰和Web,用于制造T梁和H梁。请检查下面的小照片;

FIG3脱衣机切割机

2)用于H梁生产线的CNC板切割机的适用规范使用:

a)为CNC脱衣板切割机本身,从CG3000(3M有效切割宽度)到CG10000(10m有效切割宽度),有一系列规格CG5000CG6000,以及选择火焰切割,血浆切割, 或两者;
b)同时,当在H梁生产线中应用时,CNC条板切割机通常为CG4000:4m切割轨道跨度,带有1或2套CNC切割火炬和9套条切割火炬;

3)在H梁生产线中部署CNC板切割机:

a)对于H梁生产线,CNC切割机的CNC切割火炬无用---仅需切条切割火炬;
b)另一方面,正如我们前面提到的,CNC条板切割机不限于H束生产线的使用。客户通常会购买用于多功能应用程序;
c)这就是原因,对于H束生产线的布局,CNC板切割机的位置处于起点,而不是剩余的设备,而不是在线路上:相反,CNC板切割机的安装在并行安装使用H光束组装机。

2. CG系列CNC条纹切割机的技术参数:

CNC板切割机范围很广。对于在H束生产线中应用的,它是CNC CG-4000。

切割气体 氧气和乙炔

切割导轨跨度

4000毫米

最大限度。有效切割宽度

3200毫米

切割导轨的长度

15000毫米

最大限度。有效切割长度

13000毫米

主框架驾驶模式 伺服电动机双驱动
主框架驾驶电动机 750W x 2
CNC切割火炬的数量 2套
裁切割炬的数量 9组
切割厚度范围 6〜150毫米
火焰切割速度 100〜1000 mm/min。

2. Z系列H梁组装机带有粘结焊接:

更多 »

1. Z系列H梁组装机的定义带有固定焊接:

1)H光束组装机的目的:

a)H梁组件机首先安装法兰和Web,然后将其翻转180°,然后将其组装成H梁:

H光束组装机图165- IMG_0030

b)在组装过程中,通过二氧化碳气体屏蔽焊接进行固定焊接;
c)在H梁组件机器中,同时实施了装配和粘性焊接;

2)H光束组装机的工作模式:

A)H光束组件机器是一个复杂的设备:分别在机器的输入输送机和中央工作区域发生了两个用于法兰和网络的组装阶段。对齐过程由液压缸驱动;
b)在H梁组件机中,使用外包GMAW焊接电源进行二氧化碳固定焊接。相应的焊接电流在100a〜500a的范围内;
c)H光束组装机的整个工作过程由PLC(可编程逻辑控制器)控制,因为它的同谋;
d)H光束组装机有一些相似的点H梁制造机在机器外观的各个方面及其工作方式。


2. Z系列H梁组装机的分类与固定焊接:

1)鉴于其控制方式,有自动的手动H光束组装机;
2)在每个控制模式中,都有三个规格Z15,Z18, 和Z20,分别与最大的1500mm,1800mm和2000mm的网络高度相对应。

3. Z系列H梁组装机的技术参数带有固定焊接:

H束组件的模型
机器
Z15/ Z18/ Z20
h光束最大。网络高度 1500/1800/2000毫米
h光束网络厚度 6〜32毫米
h光束最大。法兰宽度 200〜800毫米
H梁法兰厚度 6〜40毫米
h光束长度 4000〜15000毫米
h光束组件和粘性
焊接速度
500〜6000毫米/分钟。
法兰和网络组装方式 自动PLC控制
输入和输出传送带 2600 mm x 3
钉焊接模式 自动二氧化碳

3. LHC,LHA和LHT系列H光束焊接机:

更多 »

1.关于LHC,LHA和LHT系列H光束焊接机的定义:

H光束焊接机的使用和工作模式:

1)H光束焊接机在H梁组件机器后,在组装并固定的H梁和T梁固定的H梁和T梁上执行大型电流锯(浸入弧形焊接),并提供完全制造的H梁和 /或T梁:

图1 H梁焊接机

2)在一块H梁中,有4块焊接接缝。相应地,在自动H梁生产线中,它可以通过4组完成LHC柱类型H梁焊接机,以一块流的形式;
3)在半自动H光束生产线中,它可以通过1组完成LHA H光束龙门焊接机,或1组LHT T型H梁焊接机。 H光束需要两次发送到机器中;
4)在H梁焊接机中,可以在2〜3次来回焊接工件,使得加强成品焊接接缝;
5)在一组H梁焊接机中,用2组锯电源执行淹没的电弧焊接。相应的焊接电流通常为300A至1000a。

2. LHC,LHA和LHT系列H光束焊接机的分类:

1)LHC型列型H梁焊接机:

a)这是专门用于自动H束生产线的使用。很少用作单个H梁焊接机;
b)一组有1件焊接火炬LHC H光束焊接机,为H梁和T梁焊接一条焊接接缝;

2)LHA模型H光束龙门式焊接机:

a)在实际工作中,用作单个工作H梁焊接机,部署在半自动H束生产线中;
b)基于操作员的工作位置,在H光束龙门焊接机:lhaz中心控制, 和LHAC侧向控制H光束龙门焊接机,分别具有重点点;

c)LHAZ和LHAC子组H梁焊接机中的标准型号是LHA4Z,LHA5Z,LHA55Z,LHA4C,LHA5C H光束龙门焊接机;

3)LHT型T型H型梁焊接机:

a)与LHC相同,LHT T型H梁焊接机具有开放的结构,这意味着适合所有尺寸工件的模型;
b)与LHA相同,没有为自动H束生产线开发LHT。相反,它可以作为单个H梁焊接机。

3. LHC,LHA和LHT系列H光束焊接机的技术参数:

在这里,我们选择LHC列型H梁焊接机作为例如:

H梁焊接机的型号 LHC
h光束最大。网络高度 2000毫米
H梁法兰宽度 200〜800毫米
h光束网络厚度 6〜32毫米
H梁法兰厚度 6〜40毫米
h光束长度 4000〜15000毫米
铁轨跨度 1150毫米
淹没弧焊接速度 240〜2400 mm/min。
空闲速度 3200毫米/分钟。
淹没的电弧焊接火炬 1套

4. HYJ和YTJ系列H光束伸直机:

更多 »

1. HYJ和YTJ系列H梁伸直机的定义:

H光束拉直机的使用和工作模式:

1)这是H束组件机和H梁焊接机之后的第三组,也是H梁生产线中的最后一组核心设备;
2)H梁伸直机用于使H梁的向上变形法兰在锯焊后或长度方向变形;
3)工作原理hyj-和ytj-系列H梁伸直机在下面的草图中证明:
图1 h梁伸直机
4)您可以看到,H光束伸直机中的工作元素是3块拉直滚筒,顶部为2个,底部有1个;
5)在H梁矫直机的工作期间,2片顶部拉直辊向下移动,将压力压在H梁的顶部表面上,从而达到了法兰拉直的目标。

2。HYJ和YTJ系列H光束伸直机的工作能力:

1)HYJ系列机械驱动H光束拉直机:

a)inHYJ系列H光束拉直机,H光束处于垂直位置。拉直力来自电动机。这是HYJ系列机械H光束拉直机的名称来源的地方。请在下面检查两个草图;
图2 h梁伸直机 图3 h梁伸直机原理 - 机械
机器
b)HYJ系列H梁伸直机中的法兰厚度范围为6〜40mm。根据工作速度,有两种型号HYJ-40HYJ-800 h梁伸直机;

3)YTJ系列液压驱动h梁伸直机:

一个)YTJ系列液压H光束脱型机具有与HYJ系列机械类型相同的工件方向和类似的工作模式。不同之处在于,驱动力来自液压油缸:
图4 h光束拉直机原理ytj40和50
b)YTJ系列可以看作重型H梁伸直机:基于特定模型:YTJ-40,YTJ-50,YTJ-60,YTJ-80,相应的矫直能力可以分别高达40mm,50mm,60mm和80mm。

3. HYJ和YTJ系列H光束拉直的技术参数:

在这里,我们拿起最常使用的类型:HYJ-40机械H光束矫直机作为例如:
适用的矫直材料 Q235,拉伸强度370〜510 MPa
适用的法兰厚度 6〜40毫米
机器主力 7.5 kW
h光束网络厚度 6〜32毫米
H梁法兰宽度 200〜800毫米
H光束网络高度 200〜1500毫米
H光束拉直速度 7000毫米/分钟。
h光束长度 3000mm〜15000
