前三张照片是在LHA5Z龙门架I型梁焊接机上拍摄的,在不同的钢结构设施上工作。您乍一看可以判断其控制风格:操作员站在这款H光束龙门焊接机的中心。
1) 在三种类型的H梁浸入电弧焊接机中,LHA龙门型H型H光束焊接机是唯一在操作员站(中心控制LHAZ对侧控制LHAC)和轨道跨度(4M,5M,5M)方面具有多种变化的机器。 ,5.5m);
2)I梁龙门卫队焊接机的这种变化是由其机器框架结构的特征确定的:龙门是一种封闭式,它对H梁尺寸和操作站都构成限制。相反,两者兼而有之列类型(LHC)H光束焊接机和t型(LHT)龙门型H梁浸入弧焊机具有开放式机器主体,没有这种限制。
其中LHA5Z是最经常选择的自动H梁龙门焊接机的模型。这是因为:
一个) LHA5Z I光束焊接机可以将H梁焊接到最高1800mm的网络尺寸,满足大多数H束生产需求;
b) 中心控制LHAZ型H型H梁焊接机只需要一个操作员即可照顾锯(淹没的电弧焊接)过程。
当然,每个解决方案都有其优势和劣势。对于中心控制龙门型H型梁焊接机,两个明显的缺点是:
一个) 如所解释的那样,相同的LHAZ的轨道跨度具有小于侧控制LHAC的H光束尺寸小:对于5m的轨道跨度,LHA5C自动龙门型H型H光束焊接机,最大的H光束Web宽度可以达到2000mm,而LHA5Z的宽度可能为1800mm;
b)另一个是对操作员的操作不便。正如草图可以从草图中构想的那样,对于LHAC H光束龙门式焊接机的侧面控制,操作员站在H梁外部,这很容易使操作员四处走动,例如获取工具,检查和确认条件, ETC。;
c)对于Lhaz Center Control I型I型梁焊接机的操作员,站在龙门下方的机器中间以及两块平行导轨之间,他或她需要在远处绕行以完成任务。
以LHA5Z为例,这是一组高效率Gantry型H型H光束焊接机的完整配置:
1) 机身---龙门架,两套用于安装焊接火炬的旅行托架,电线给管和附件;
2) 轨---并行两片,用于指导龙门沿H光束行驶,并在龙型型H型横梁浸入电弧焊接机期间进行锯;
3)机械焊接单元---两组焊接火炬及其附着;
4)锯焊接电源---两套,中国品牌Huayuan(ZD7-1000)或美国林肯(DC-1000)具有稳定且稳定的质量;
5) 电线馈线---两套,用于在摩托车型H型H梁焊接机锯时喂入焊接电线;
6) 通量恢复单元---两套,用于焊接通量回收;

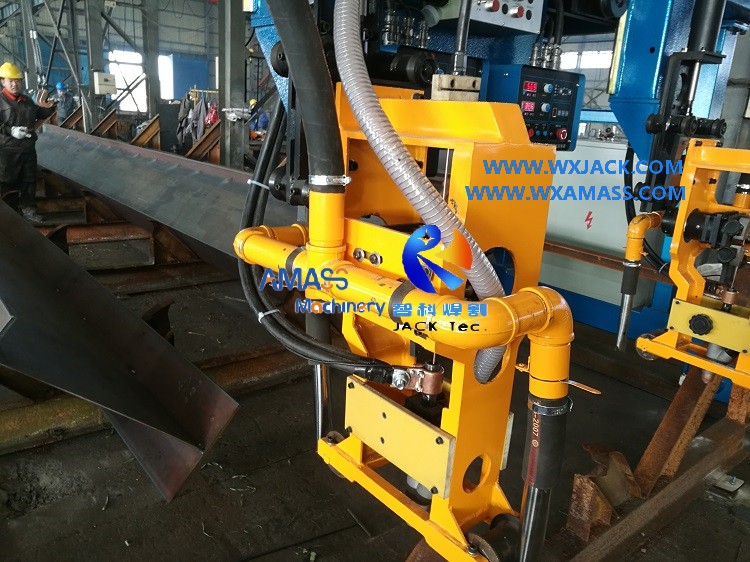

7)弧形跟踪单元---两套,请参阅第六张照片,以获取焊接杆型梁焊接机期间的焊接电弧指南和火炬调节;
8) 控制系统---包括控制板,操作面板,控制元素;
9) 管道系统---龙门型H梁焊接机,控制电缆,空气源管,龙门控制电缆,电线悬挂滑动架,焊接电缆等
10) 备件---包括三块按钮,三个6A和4A RL8B-32FUSE,在H Beam Gantry焊接机上进行两块10a保险丝(备件可能会因特定型号和客户需求而变化)。
以下是该LHA5Z中心控制高质量龙门式I型光束焊接机的规格:
LHA5Z H光束龙门焊接机 | ||
范围 | 规格 | 笔记 |
操作员 工作位置 | 中心 龙门,两个支撑架之间 | |
H梁法兰 宽度(mm) | 200 〜800 | |
H梁法兰 厚度(mm) | 6〜 40 | 能 特别制作 |
h光束网 高度(毫米) | 200 〜1800 | |
h光束网 厚度(mm) | 6〜 32 | 能 特别制作 |
h光束长度 (毫米) | 4000 〜15000 | |
龙门 跨度(mm) | 5000 | |
龙门 旅行导轨长度(mm) | 18000 |
