CNC Pipe BOX H Beam End Face Milling Machine 116

无锡智科钢结构箱型梁H型钢数控端面铣，高效高精度为客户加工任意常规及特殊截面工件的强大工具

无锡智科数控钢结构圆管端面铣的独特能力

1. 无锡智科在数控钢结构端面铣领域的地位和优势：

无锡智科是中国国内首家也是最好的数控端面铣的研发生产企业，为国内外客户生产各种型号的产品。截至2025年年底，我们仍是唯一一家在该领域拥有真正卓越性能和丰富经验的中国公司；

2. 适用于数控钢结构端面铣的工件类型：

数控H型钢端面铣是无锡智科的特色产品。该设备采用铣刀运动轨迹数控技术，不仅可以用于铣削传统的钢结构工件：H型钢、箱型梁、T型钢、十字梁，更重要的是，还可以铣削圆形截面的工件：管道、储罐、特殊工件等。在这方面，数控机型是常规DX系列钢结构箱型梁H型钢端面铣的进阶产品；

3. 钢结构箱型梁H型钢数控端面铣的应用行业：

1) 对于那些使用各种直径（从Φ500mm到Φ3000~Φ4000mm）管道、管材、储罐的行业，例如压力容器、化工厂、液化天然气（LNG）等，这些圆形截面工件通常需要在进行下一步工前对其端面进行铣削加工；
2) 或者在钢结构建筑项目中，对于端面复杂的工件，其铣刀运行的铣削轨迹相对特殊；
这些应用场景尤其适用于使用数控钢结构圆管端面铣；

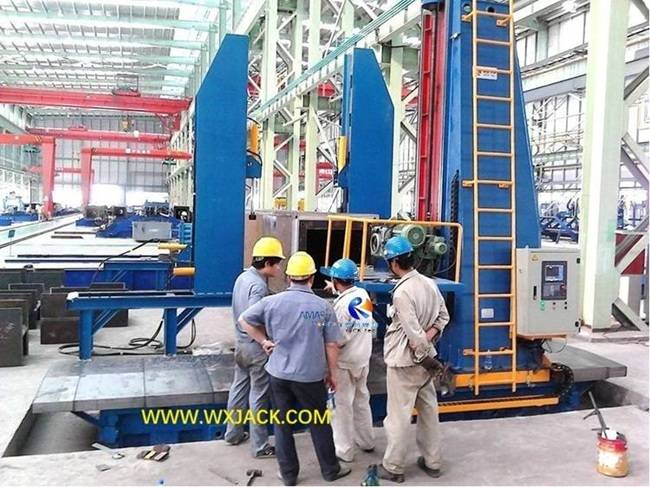

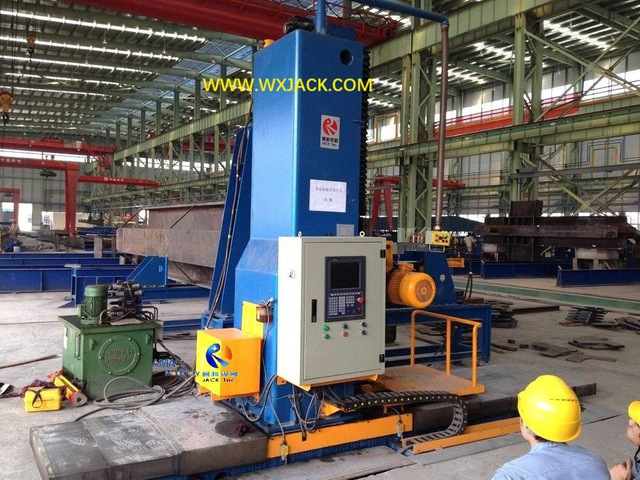

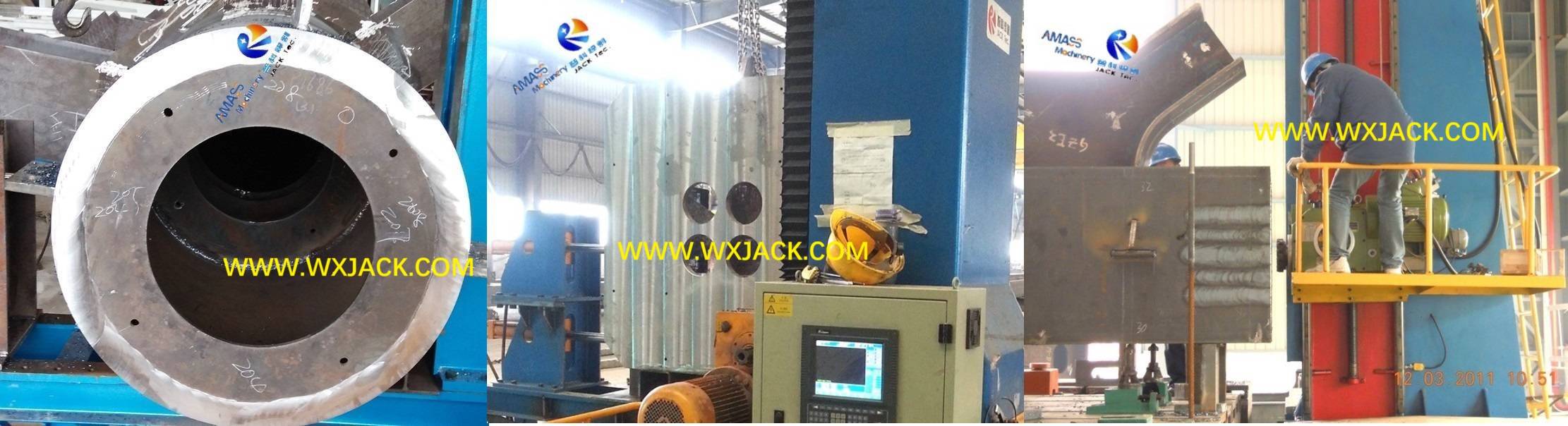

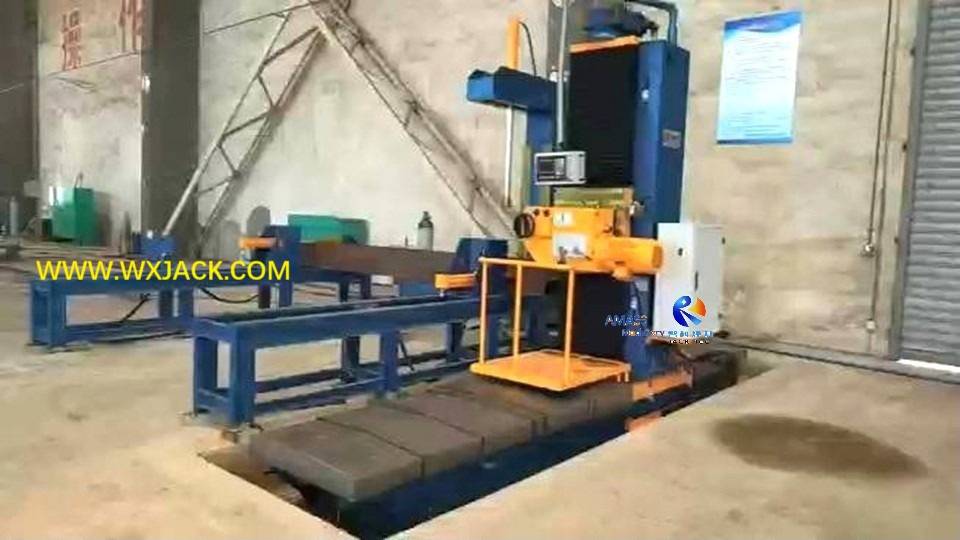

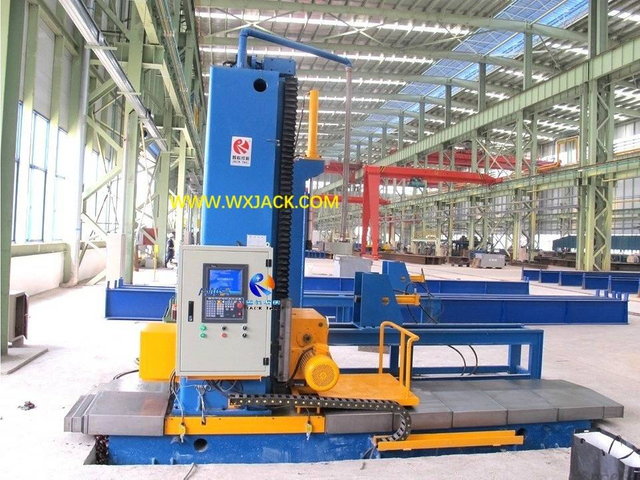

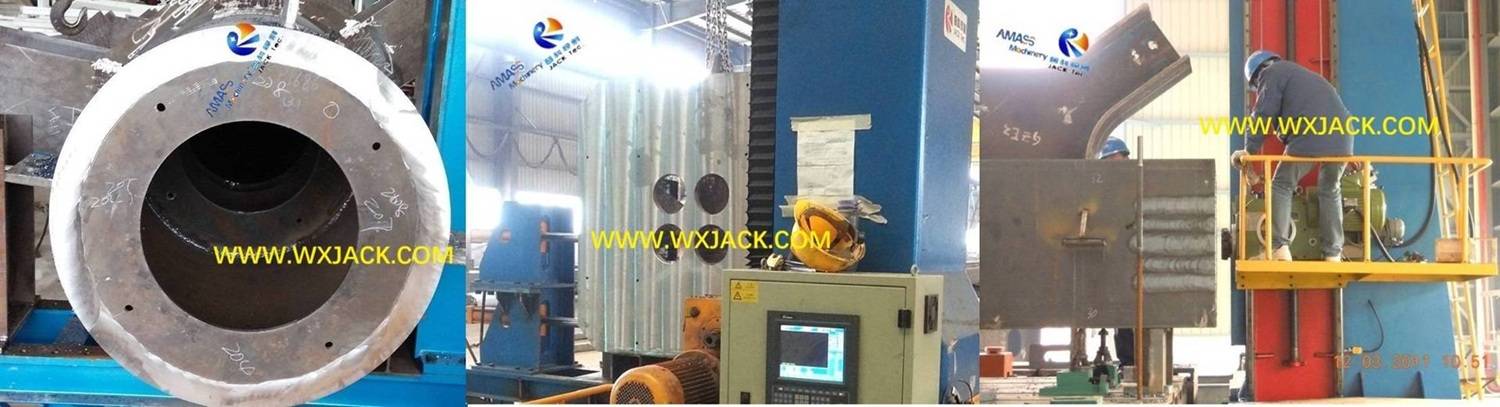

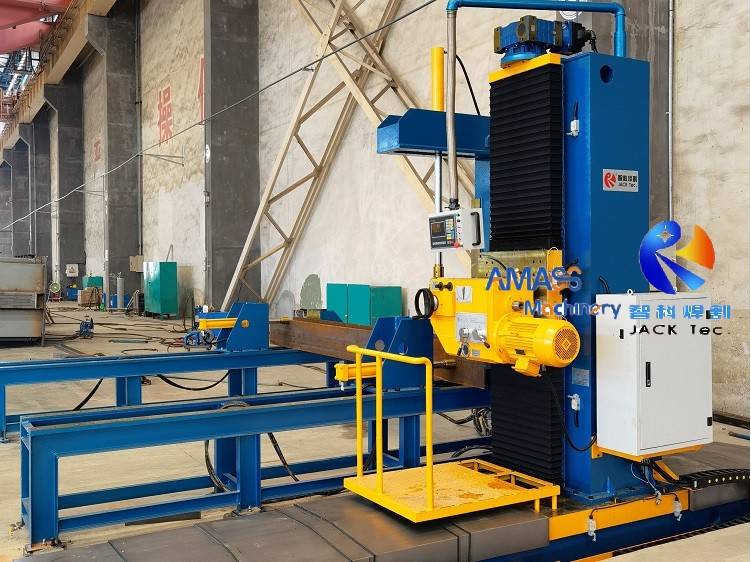

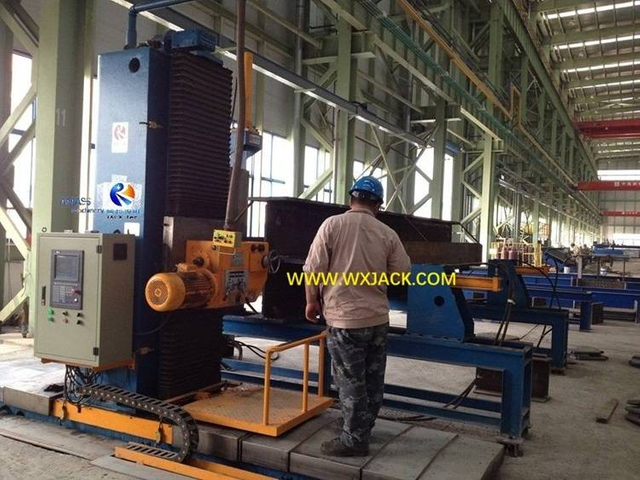

1 CNC Pipe Beam End Face Milling Machine
4. 数控端面铣的价值：
数控钢结构圆管端面铣能够加工各种类型的工件，是一款真正意义上的多功能钢结构端面加工设备：

无锡智科常规及数控钢结构端面铣的不同型号

尺寸：数控端面铣通常用于加工中小型工件，因为其动力头水平及垂直方向的驱动电机需要采用伺服电机。所以，常见的数控端面铣型号为CNC-DX08xx至CNC-DX35xx。其适用的工件规格与常规型号的H型钢端面铣类似：
CNC-DX1520
CNC-DX3030
CNC-DX1520
CNC-DX2020
CNC-DX1520
CNC-DX1215
CNC-DX0815
CNC-DX1520

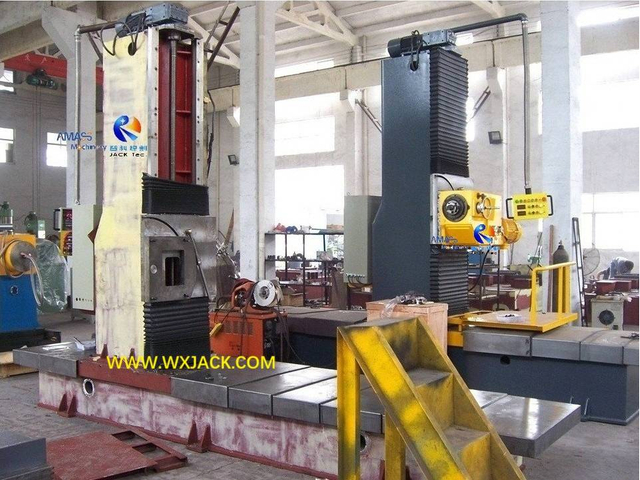

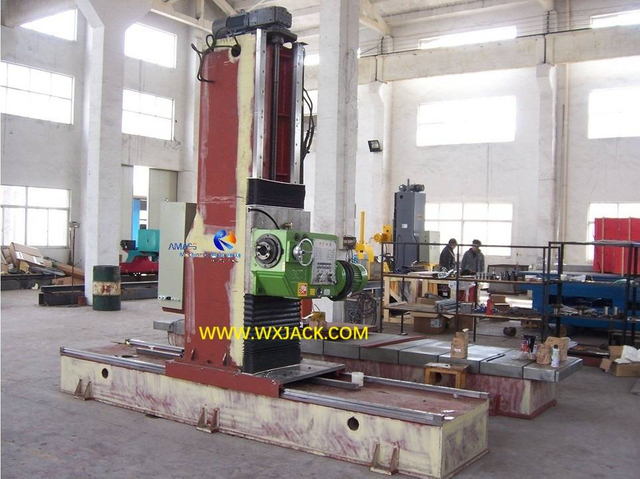

CNC-DX2040 喷漆前的装配
组成端铣中心的CNC-DX1540
CNC-DX1520 及其加工的H型钢

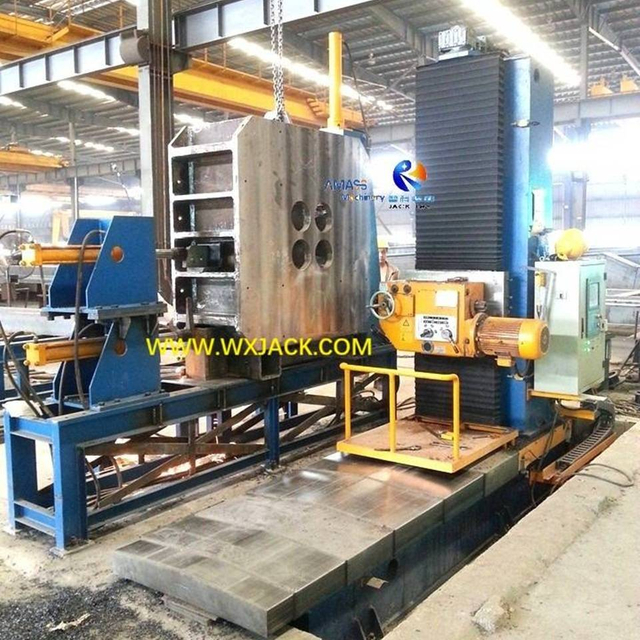

CNC-DX1520 及其加工的特殊钢结构件

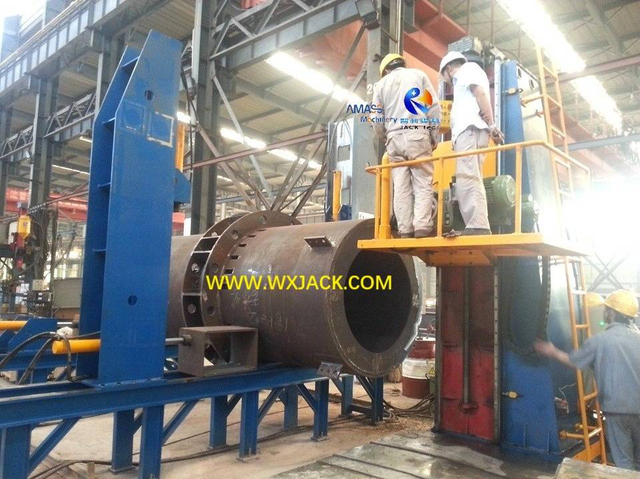

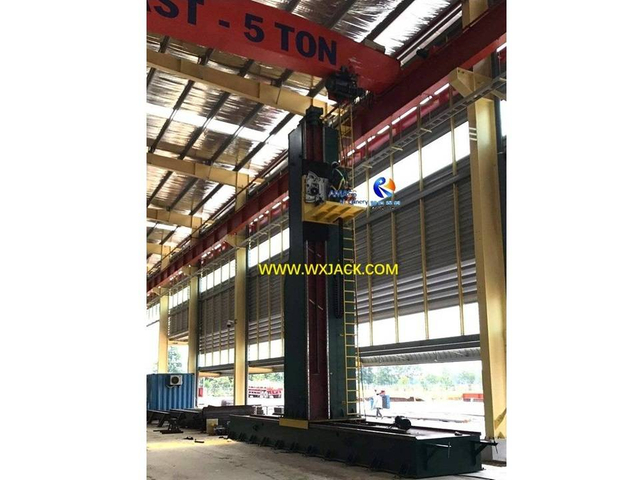

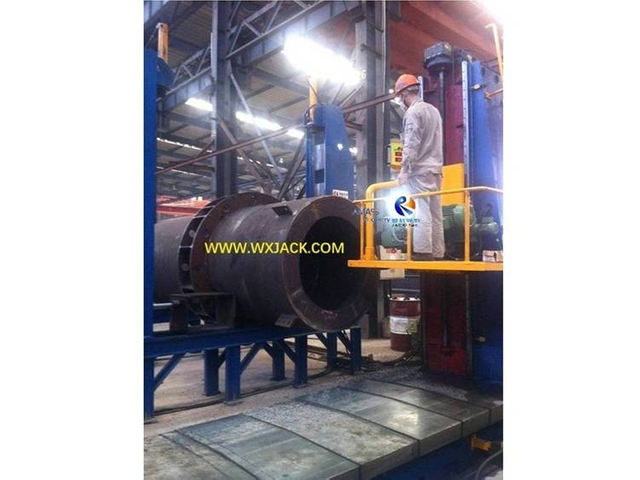

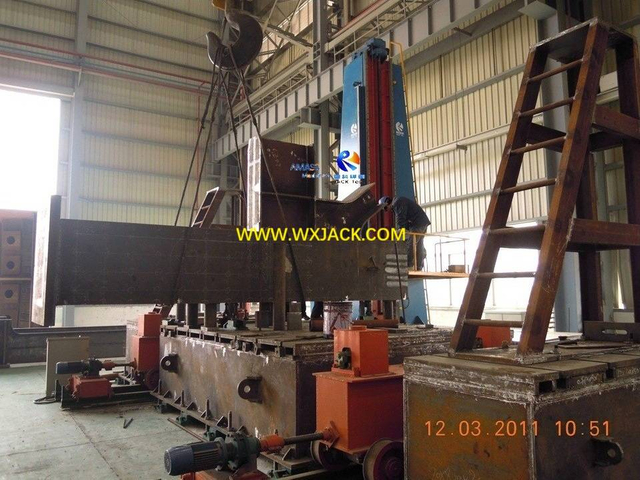

除标准机型外，作为一家技术型公司，无锡智科还设计和生产另一款特色产品——大型钢结构端面铣：
DX4080
DX3030
DX2020
DX6080

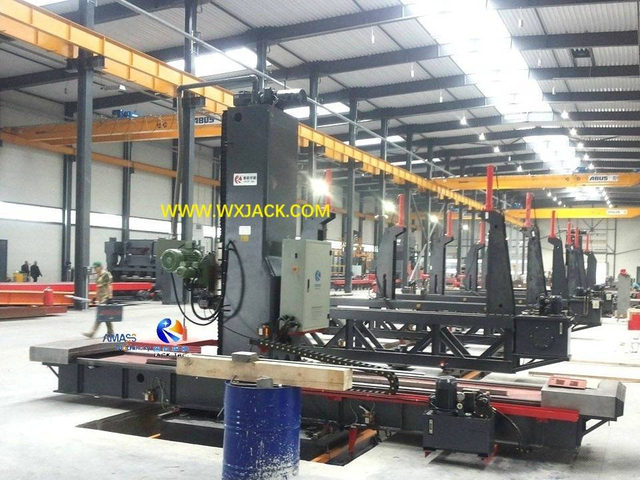

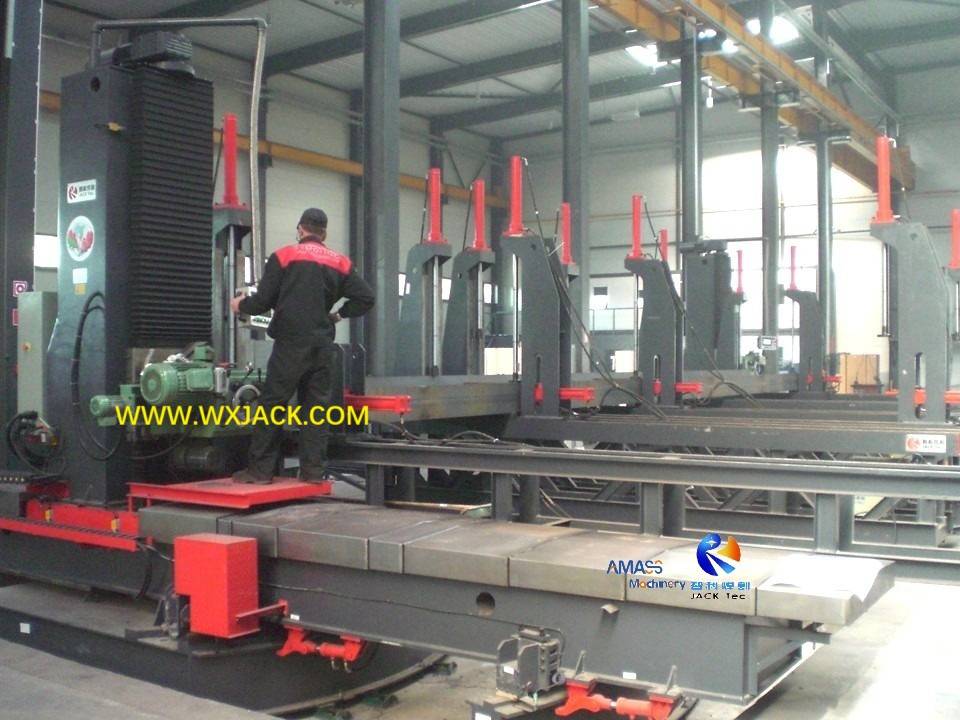

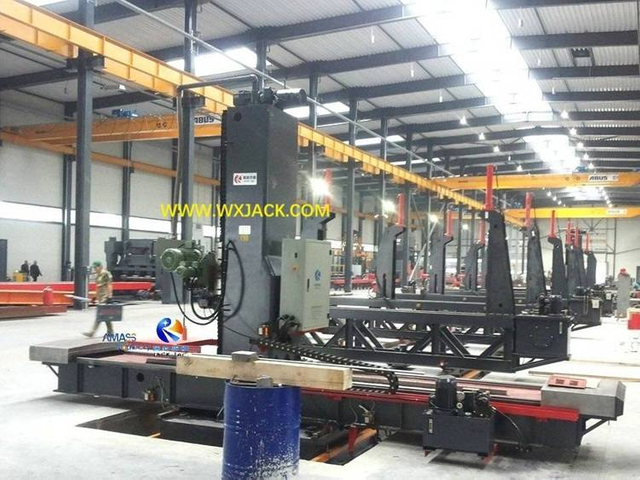

端铣中心：由钢结构数控H型钢端面铣组成的先进设备

应用背景：一些客户希望通过端铣中心加工一些要求较为复杂的钢结构工件，例如：
1) 为有效提高效率， H型钢或其他工件的两侧可同时铣削；
2) H型钢或其他工件的端面是斜的；
3) H型钢或其他工件是变截面的，即高度沿工件长向逐渐变化；

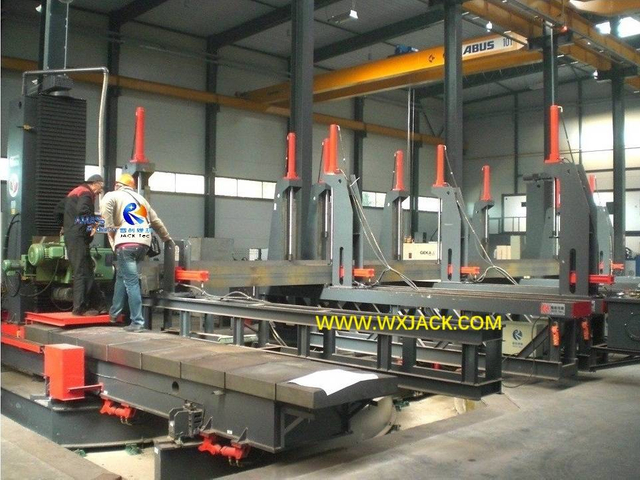

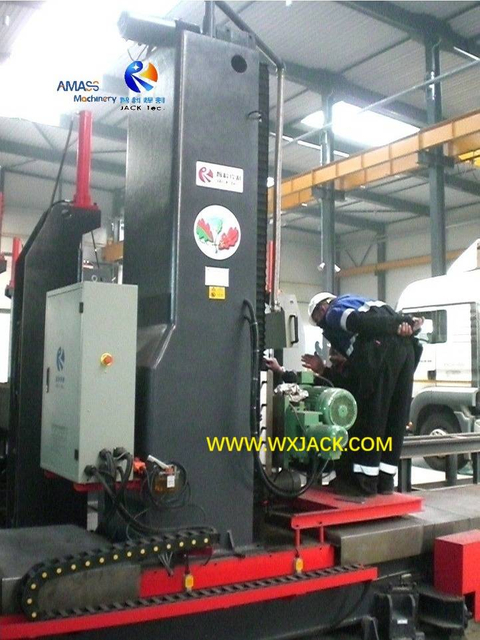

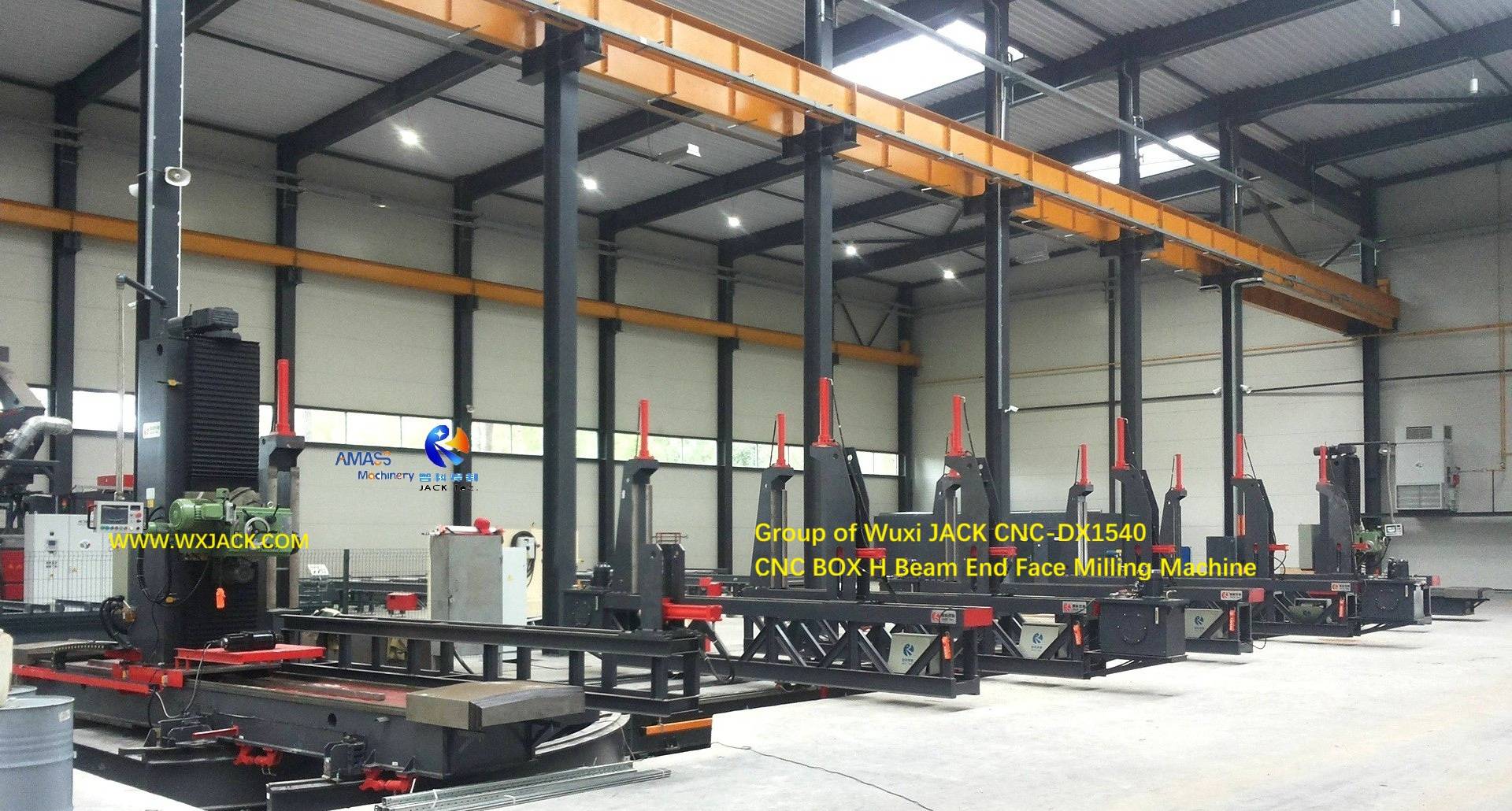

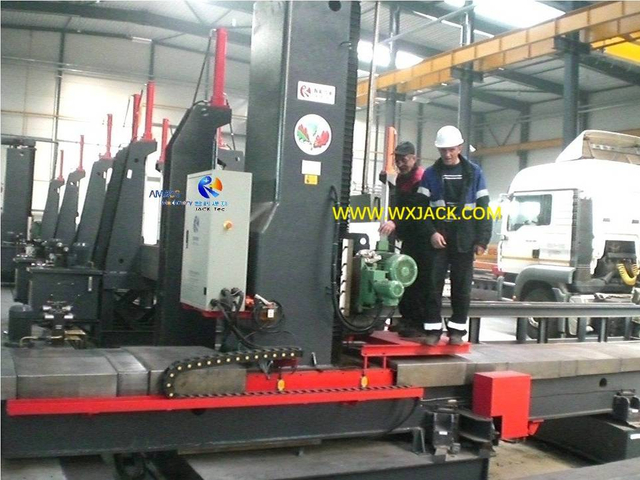

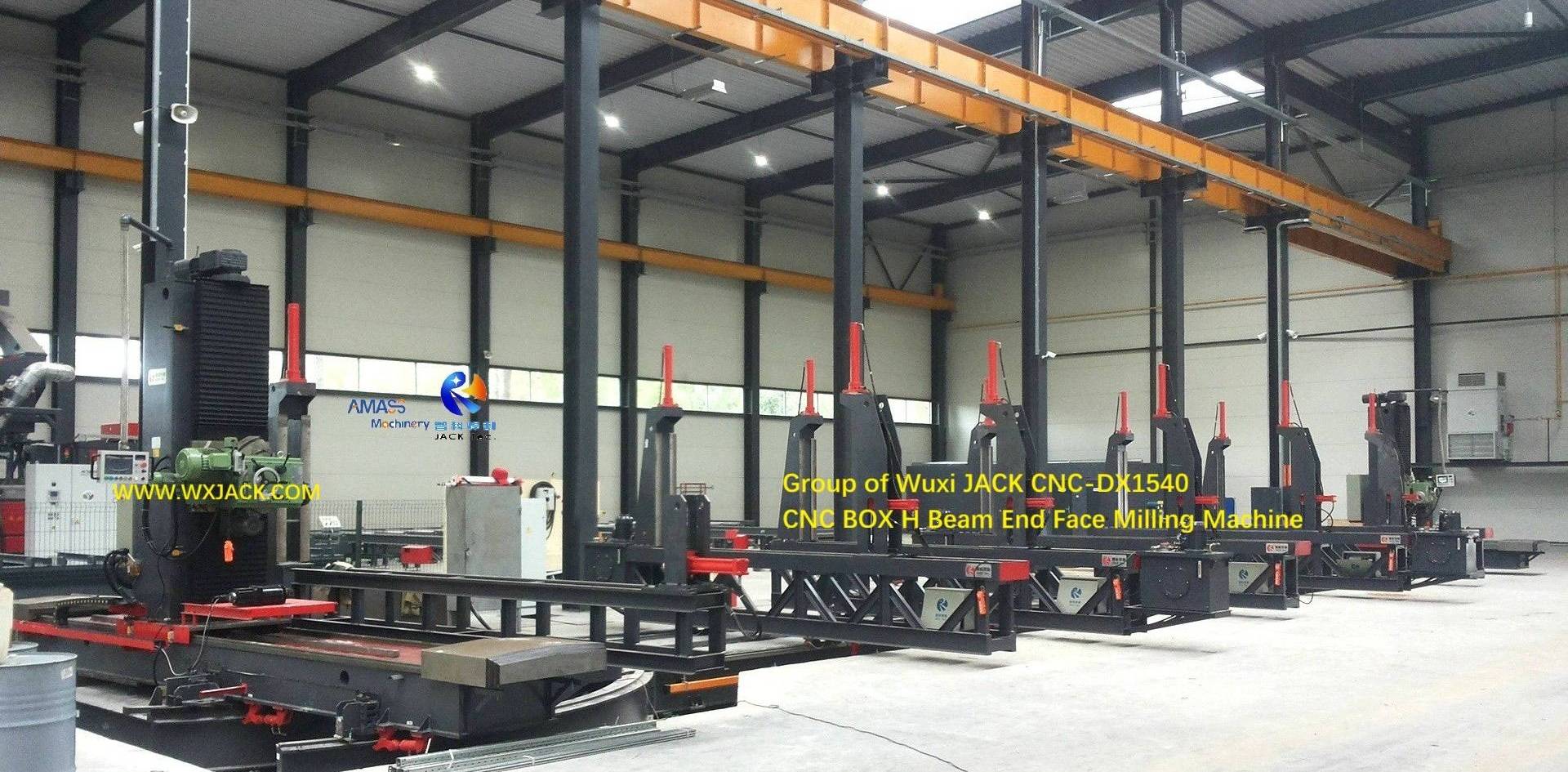

无锡智科为白俄罗斯客户生产的端铣中心：

该端面铣部分由以下设备组成：
1) 2 台CNC-DX1540 数控H型钢端面铣；
2) 2 台特殊设计的转台，用于将H型钢旋转至所需的角度；
3) 5台特殊设计的液压驱动工件夹紧支架：

无锡智科常规及数控端面铣的工作视频

无锡智科钢结构箱型梁H型钢数控端面铣的技术参数

注：以下仅为无锡智科数控钢结构圆管端面铣的简要规格。详细介绍参见本页末尾部分：
 最小型号 CNC-DX0815  水平方向最大行程：800mm; 高度方向最大行程：1500mm
 最大型号 CNC-DX35xx，比如 CNC-DX3540 水平方向最大行程：3500mm; 高度方向最大行程 3500mm
 数控系统    中国北京 STARFIRE 或 上海 FANGLING
 动力头水平及高度方向驱动伺服电机    分别是 1.5kW、2kW
 动力头功率 7.5 kW 主轴转速可方便调节
 水平及高度方向铣削速度 100 ~ 800 mm/ min., 数控控制
 适用工件截面形状 任意类型
 工件固定 通过液压驱动夹紧工作台

无锡智科常规及数控钢结构圆管端面铣的技术优点

1. 率先研发钢结构箱型梁H型钢数控端面铣：

无锡智科开发数控钢结构端面铣的市场背景：

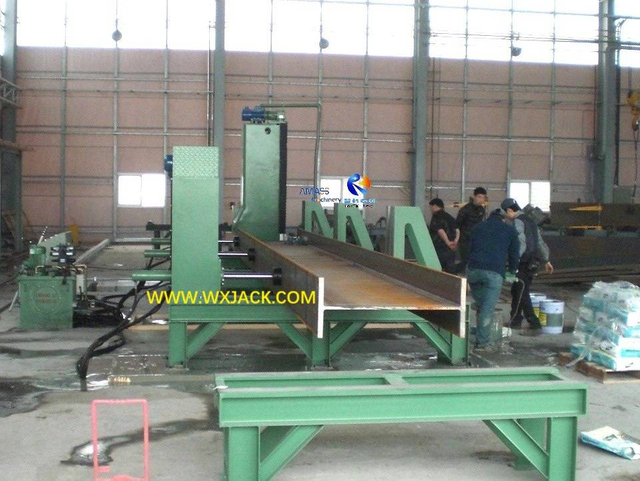

1. 传统的钢结构箱型梁H型钢端面铣：

1) 适用工件：自投入使用以来，端面铣通常用于铣削端面规则（直角）的工件，例如十字梁、箱梁、H型钢；
2) 应用领域：因此，客户通常来自钢结构及相关行业；

2. 客户对于数控钢结构圆管端面铣的期望：

1) 截面形状复杂的工件：近年来，钢结构构件的应用不断发展，出现了越来越多的特殊截面形状的工件，特别是圆形或其他特殊工件；
2) 传统端面铣功能的局限性：这些工件难以用传统的端面铣加工，因为动力头需要对准特殊的轮廓线，例如锐角、圆弧……操作过程不仅耗时，而且难以控制端面铣削的精度和质量；

3. 无锡智科在数控端面铣领域的位置及产品性能：

无锡智科是中国首家将数控技术应用于端面铣的公司，我们产品的优势包括：
1) 卓越品质：高精度、高生产效率的端面铣削操作；
2) 操作简便：整个铣削过程安全便捷；
3) 适应各种良好或恶劣的工作环境；
4) 适用于众多制造行业：钢结构、管道、桥梁、建筑施工等；
5) 产品线齐全，从CNC-DX08xx系列（如CNC-DX0815）到CNC-DX35xx系列（如CNC-DX3540）；
基于与客户的密切沟通和技术进步，持续改进产品性能；

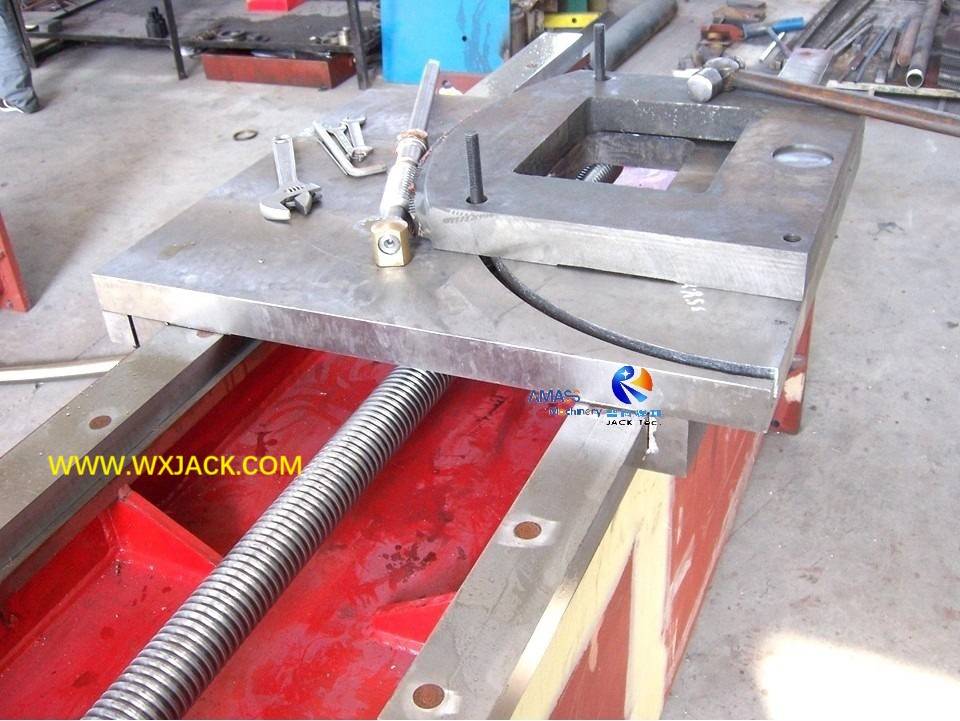

2. 无锡智科常规及数控H型钢端面铣独特的斜面端面铣削能力：

1) 端面铣超过90%的端面铣削加工是在工件的垂直端面上进行的；
2) 有时也需要进行0°~45°的倾斜端面加工，而这只有无锡智科生产的端面铣才能实现；

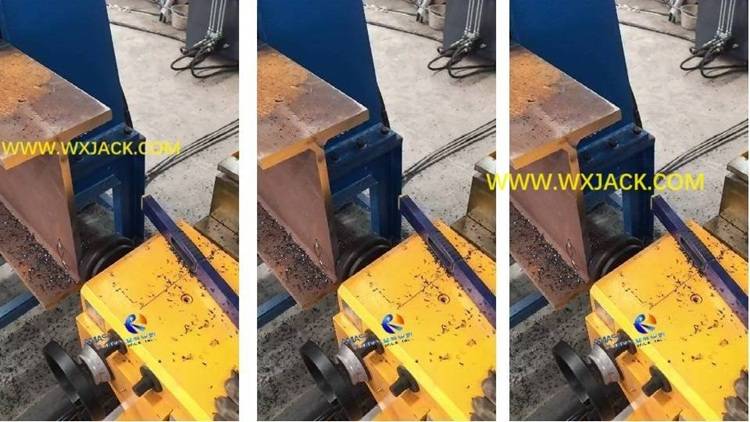

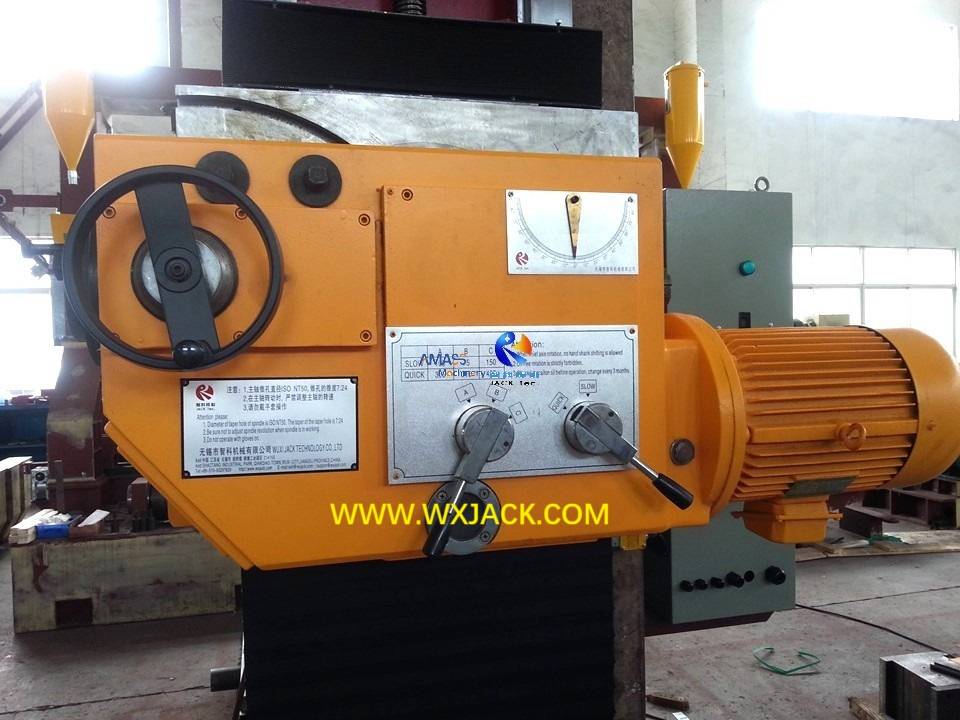

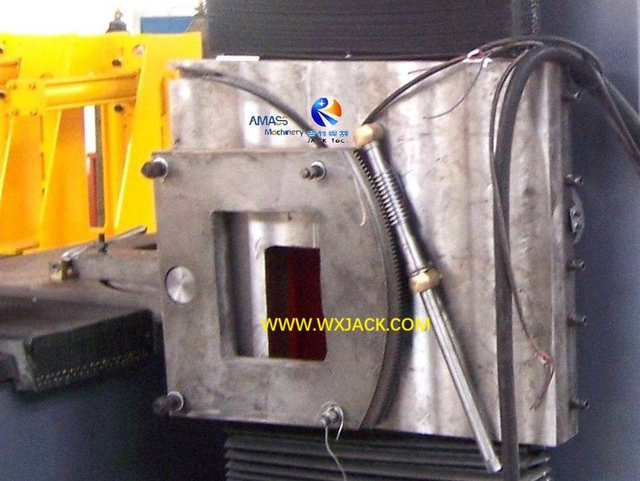

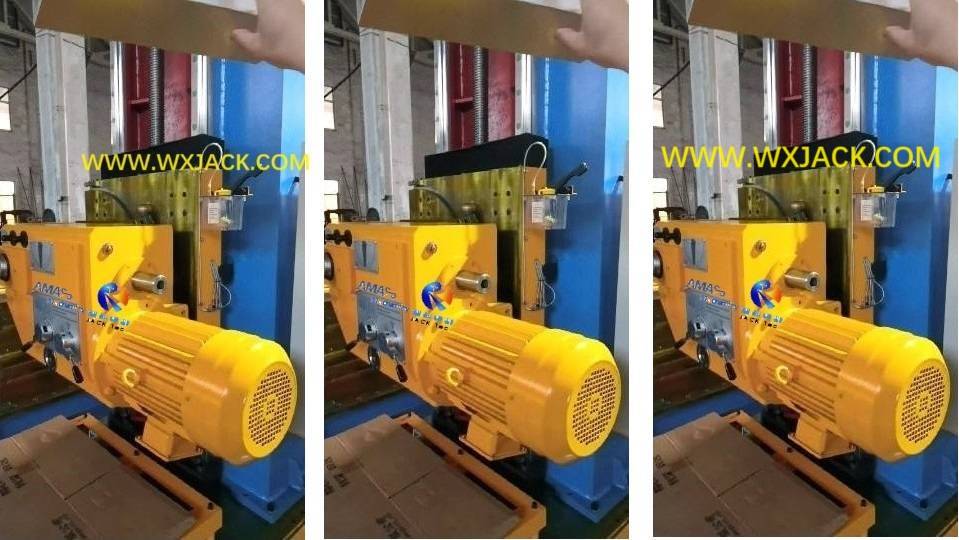

3) 如上图所示，无锡智科端面铣实现此功能的方式是：动力头沿其圆弧轨迹倾斜0°~45°，并在其安装滑板上开有T型槽。

无锡智科数控钢结构端面铣的技术特点

1. 数控钢结构圆管端面铣的数控系统：

1) 起源：数控端面铣的数控系统源自 数控切割机。因此，数控系统内部包含许多指令、功能，适用于板材切割；
2) 主要功能：同时，由于端面铣削操作涉及的数控功能少于钢板切割，例如，无需像 数控切割机那样进行工件套料、割炬高度控制等，因此 CNC-DX 系列 数控钢结构端面铣所需的所有功能都可以在数控系统中找到；
3) 强大功能：因此，数控系统与数控端面铣完美匹配，有助于进行功能升级。而且，无论是用于板材切割的数控切割机，还是用于H型钢箱型梁端面铣削的数控端面铣，工作在火花、高温、废料等恶劣工作环境下，数控系统的工作都不会出现“不适应”的问题；

2. 在钢结构箱型梁H型钢数控端面铣中公英制转换：

1) 必要性：这是为了方便数控端面铣可以在全球范围内，不同计量单位下顺利使用；
2) 数控端面铣的默认设置为公制。当机床在采用英制的国家、地区使用时，只需通过数控系统操作界面的功能软键，即可在几秒钟内快速实现单位切换；

3. 数控钢结构端面铣中曲线和圆弧轨迹的加工速度拟合：

1) 此功能对于加工圆形和特殊形状截面工件的数控端面铣尤为有用；
2) 它指的是数控端面铣在铣削过程中，能够实时计算沿 X 轴（水平方向）和 Y 轴（垂直方向）的铣削速度比，从而使圆弧上的合成线速度始终保持恒定，确保获得最佳且始终可控的端面铣削质量；

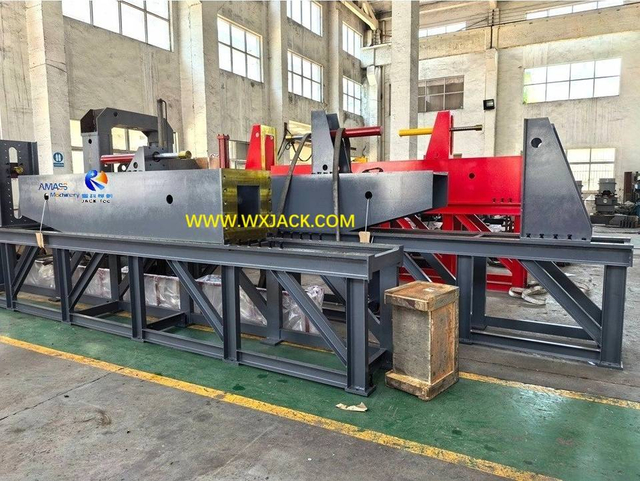

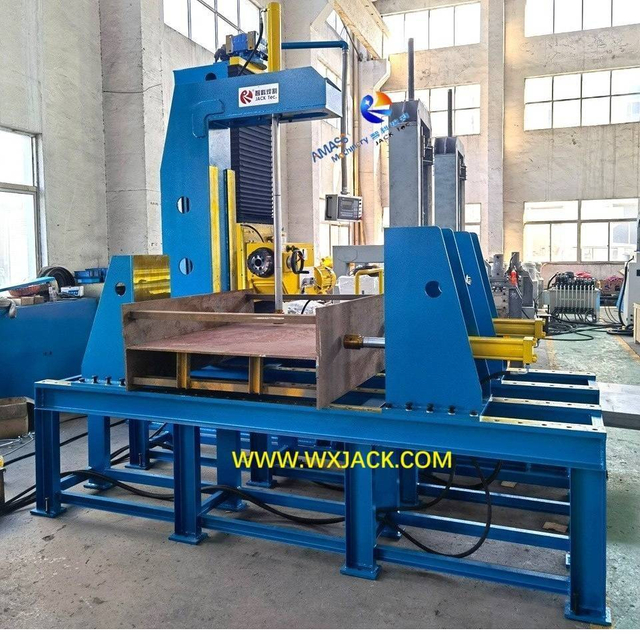

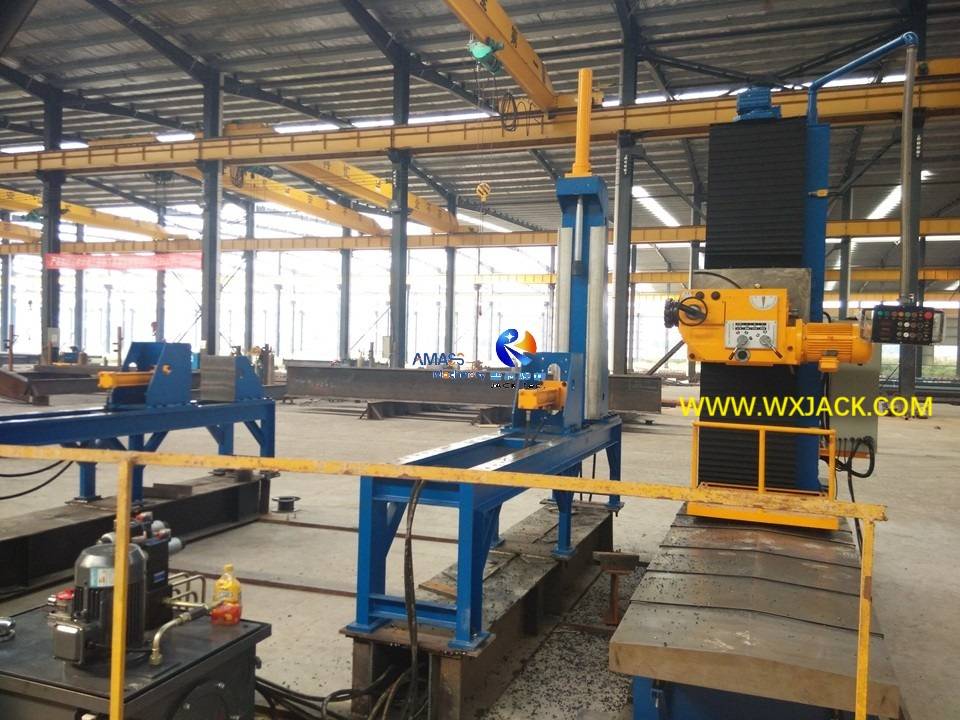

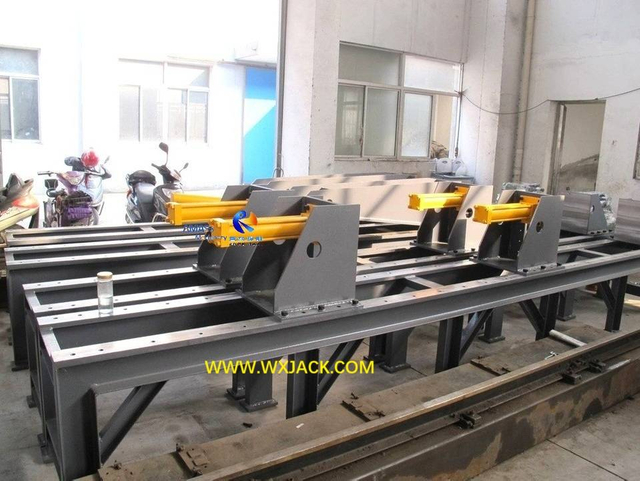

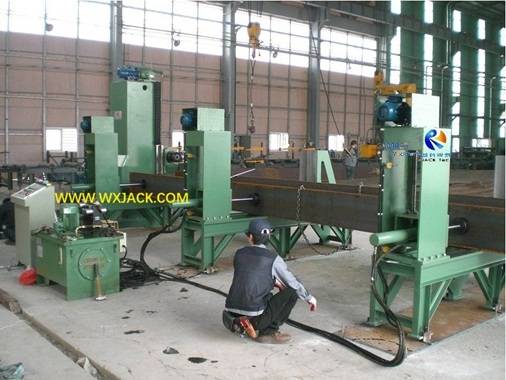

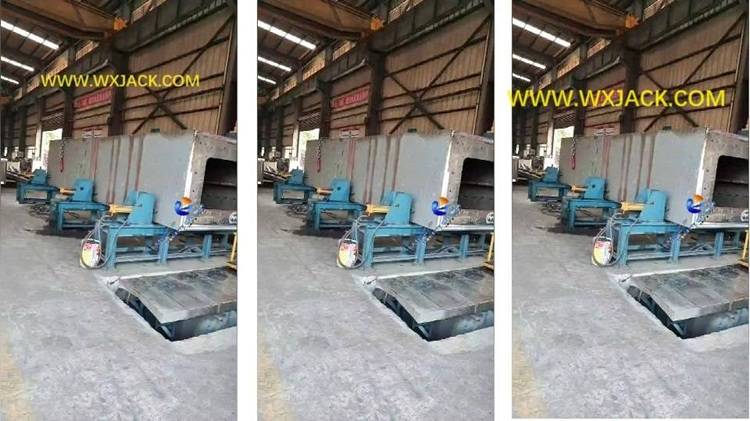

4. 数控钢结构圆管端面铣的液压驱动工件夹紧工作台：

1) 现在，让我们把注意力从数控系统和数控端面铣本身，转移到液压工件夹具这个重要且不可或缺的部件上。这并非数控H型钢端面铣所独有；
2) 实际上，所有垂直行程为2000mm及以下的钢结构箱型梁H型钢端面铣（DX20xx、DX15xx、DX12xx…）都应配备此部件，以便在端面铣削操作过程中牢固地夹紧工件；
3) 原因在于，这些型号的端面铣工件通常自重不足，无法承受动力头产生的冲击力并保持不动。因此，这些数控端面铣需要专门配置工件夹具；
4) 无锡智科常规及数控H型钢端面铣的工件夹紧工作台设计，会根据工件的具体类型和尺寸而变化。为确保有足够的夹紧力，这些工件支架由液压缸驱动；
5) 从上述照片中可以看到，在实际应用中，DX系列端面铣本身最多只占用3000mm长（由水平方向动力头行程决定）×2000mm宽（机床底座宽度）的占地面积；而其工件夹紧支架的占地，由于工件长度较长，通常由多个独立的支架组成，因此占用更大的面积。

无锡智科数控钢结构圆管端面铣的特殊功能



1. 对钢结构箱型梁H型钢数控端面铣的扩展需求：

过去十几年里，来自更多行业的钢结构、管道零件种类越来越种类繁多：管道、储罐、各种特殊设计的工件，这些工件的端面具有特殊形状：

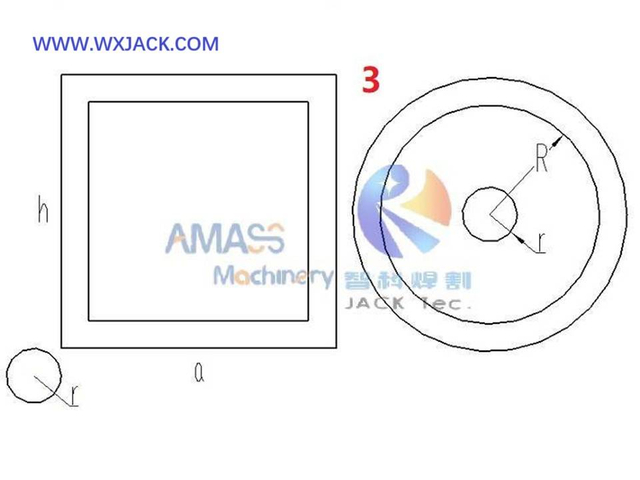

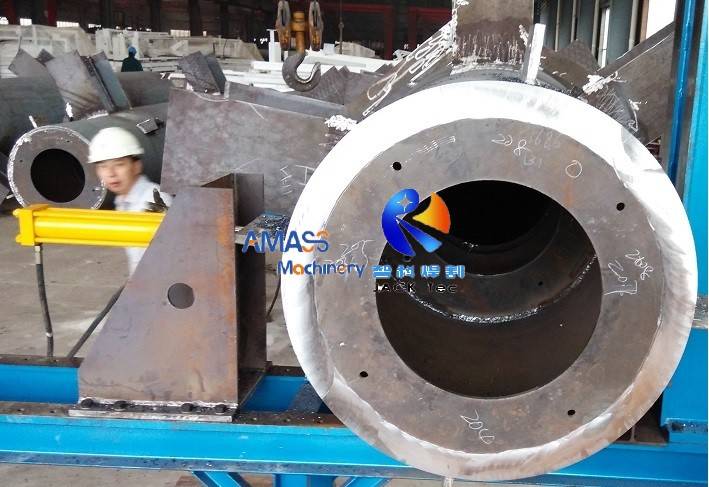

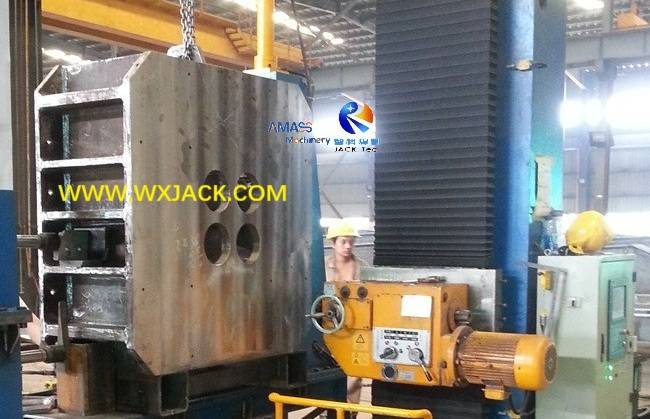

1) 无锡智科CNC-DX1520型数控钢结构端面铣加工的特殊工件：（图4）
Fig4 CNC Pipe Beam End Face Milling Machine 44

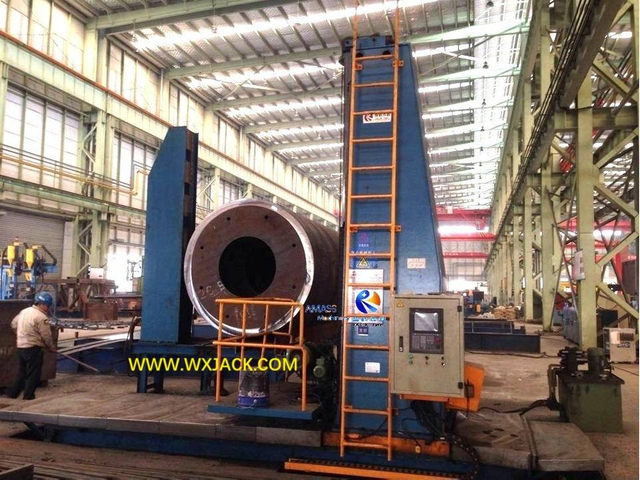

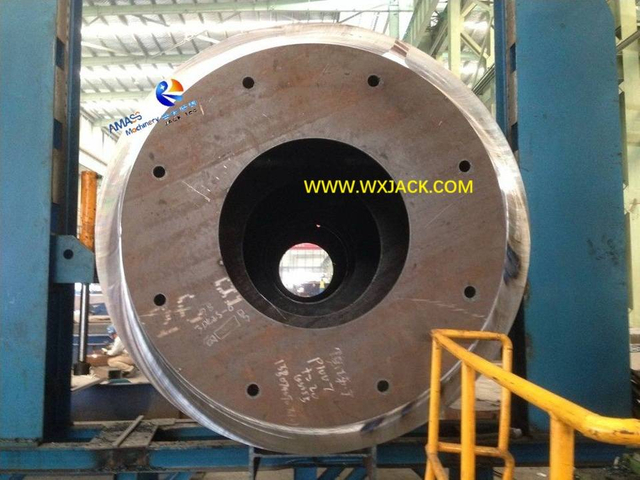

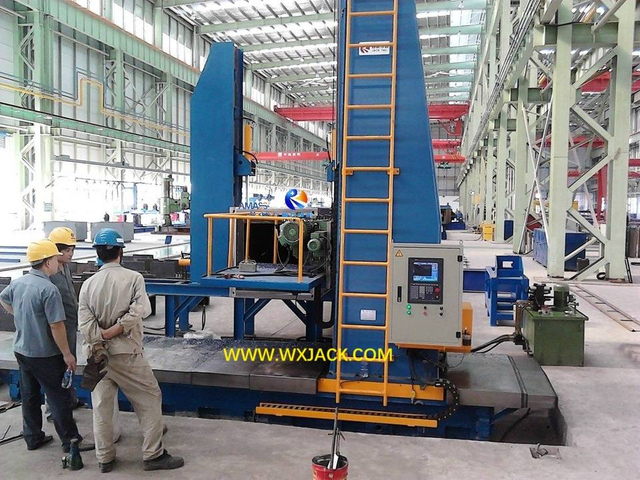

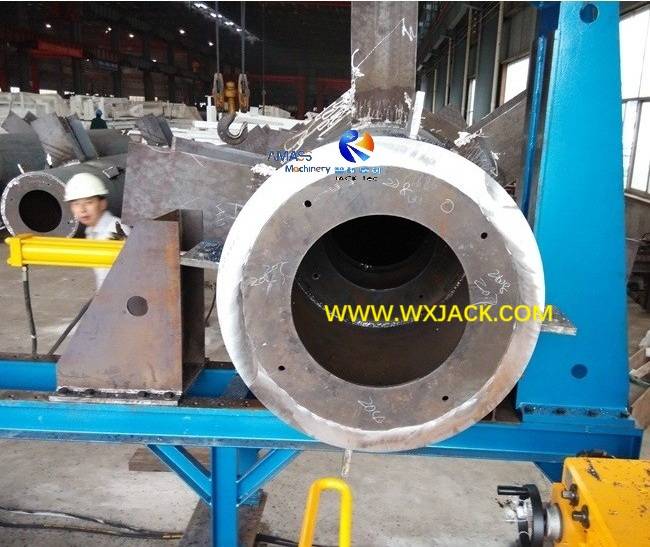

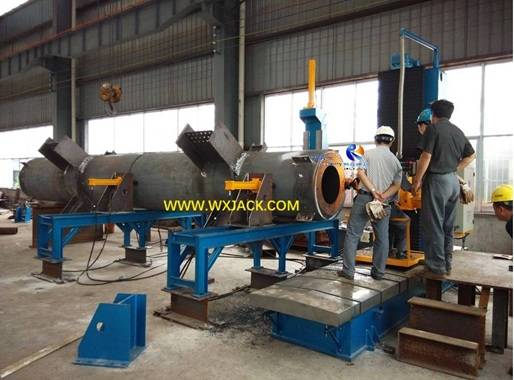

2) 无锡智科CNC-DX3030型数控钢结构圆管端面铣加工的大型管状结构工件，其端面正在铣削中：（图5）
Fig5 CNC Pipe End Face Milling Machine 85

2. 常规钢结构箱型梁H型钢端面铣功能的局限：

局限主要体现在铣削“特殊”形状端面的工件上：虽然理论上铣削操作可以在常规型号的端面铣上完成，但操作难点主要体现在以下几个方面：
1) 端面铣削加工在加工圆形或特殊轨迹时需要更长的工作时间；
2) 端面铣削加工不易操作，尤其是在加工特殊形状的端面时；
3) 特殊轨迹的端面铣削，其精度难以控制；
4) 对操作人员的技能和经验要求更高；

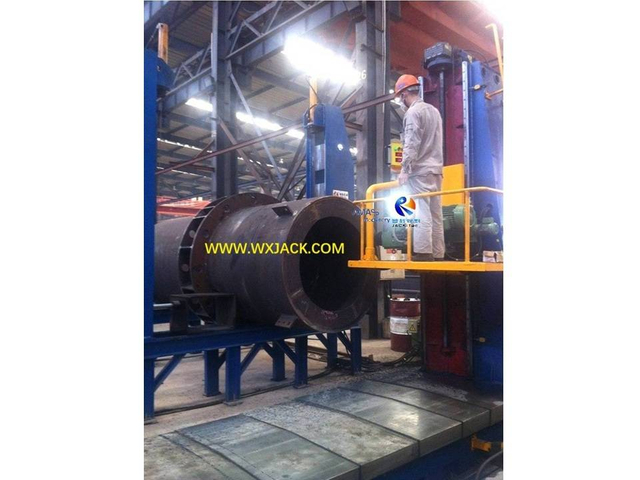

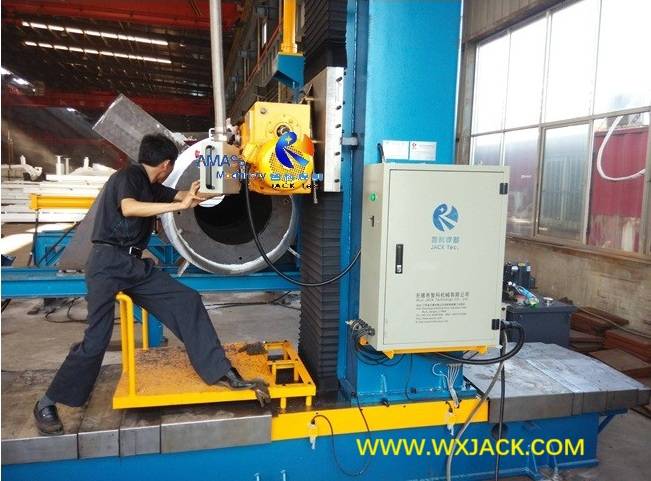

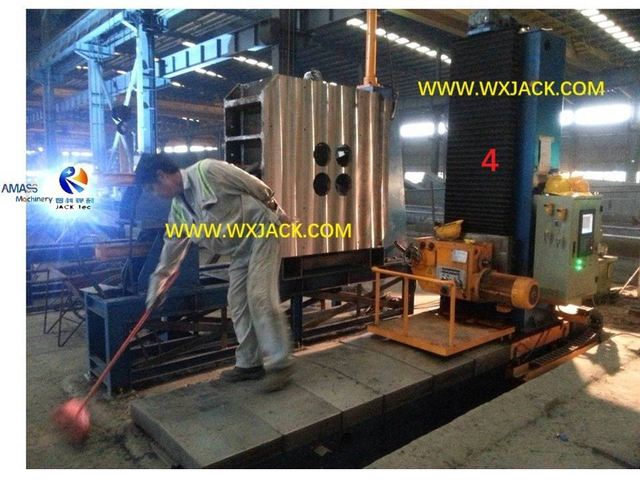

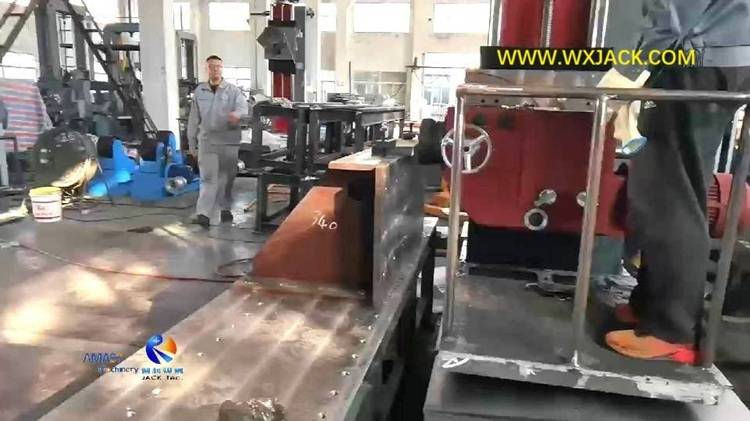

经验丰富的操作人员正在使用常规端面铣，努力铣削管道的端面：（图 6）
Fig6 Pipe End Face Milling Machine 34



3. 数控钢结构圆管端面铣的独特能力：

相比之下，使用数控钢结构端面铣加工这些“特殊”工件：
1) 操作变得更加简便，只需选择加工程序并输入参数即可；
2) 对于操作人员操作数控端面铣所需的动力头对准技能和经验要求较低，这意味着人员培训时间可以缩短；
3) 端面铣削性能精准，适用于任何特殊形状端面的工件；
4) 端面铣削操作高效省力；


4. 钢结构箱型梁H型钢数控端面铣的适用尺寸范围：

1) 适用的最大端面铣削高度行程为 800mm 至 3500mm；
2) 对应型号为 CNC-DX08xx 至 CNC-DX35xx。

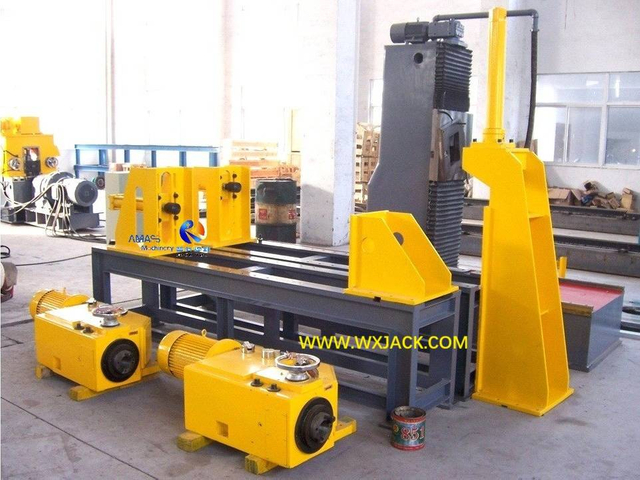

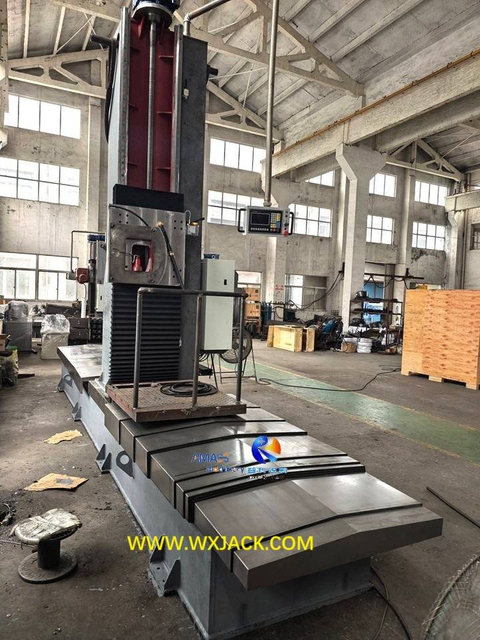

无锡智科常规及数控H型钢端面铣的组成

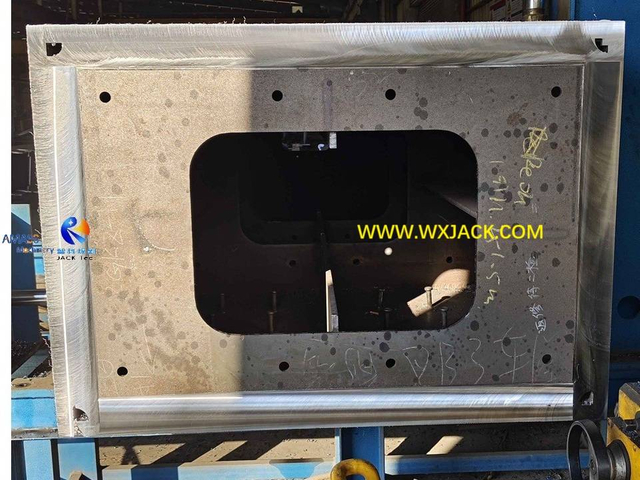

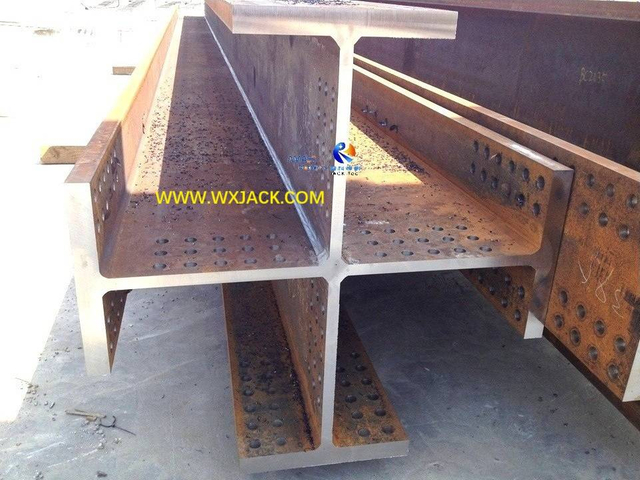

The Finished End Facing made by Wuxi JACK End Facing Machine

1 Steel Structure Pipe BOX I H Beam End Face Milling Machine 3
2 Steel Structure Pipe BOX I H Beam End Face Milling Machine 13

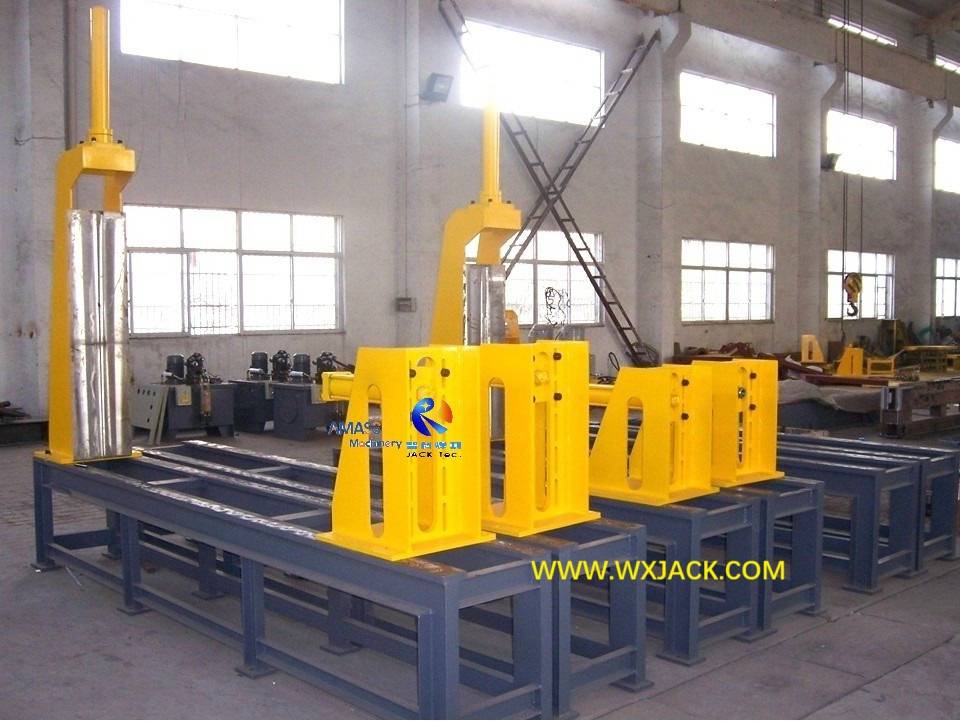

3 Steel Structure Pipe BOX I H Beam End Face Milling Machine 28

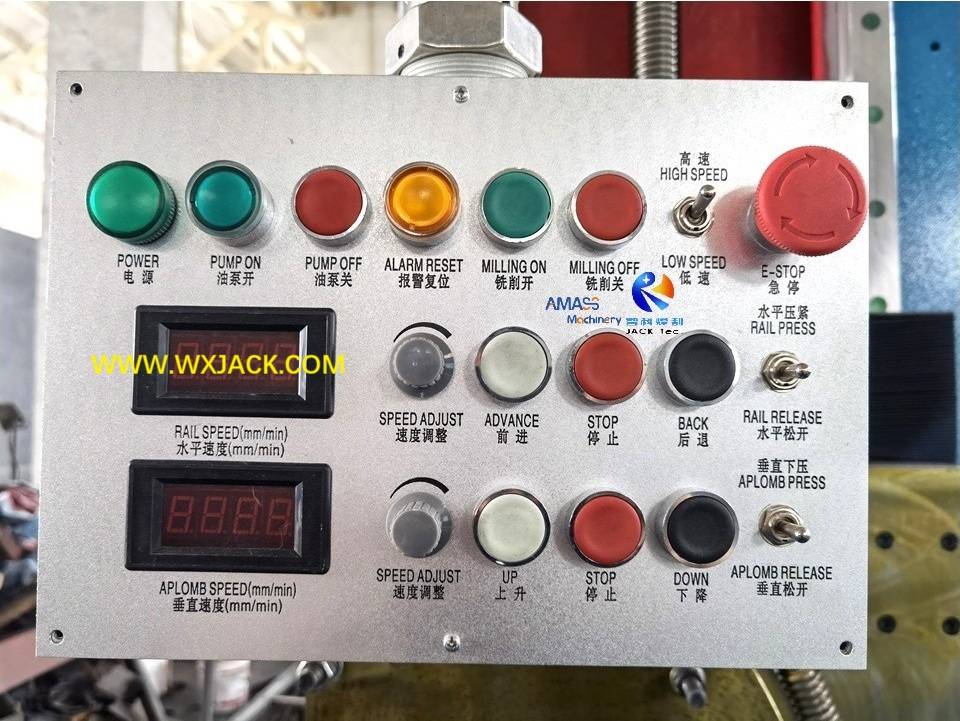

4 Steel Structure Pipe BOX I H Beam End Face Milling Machine 137

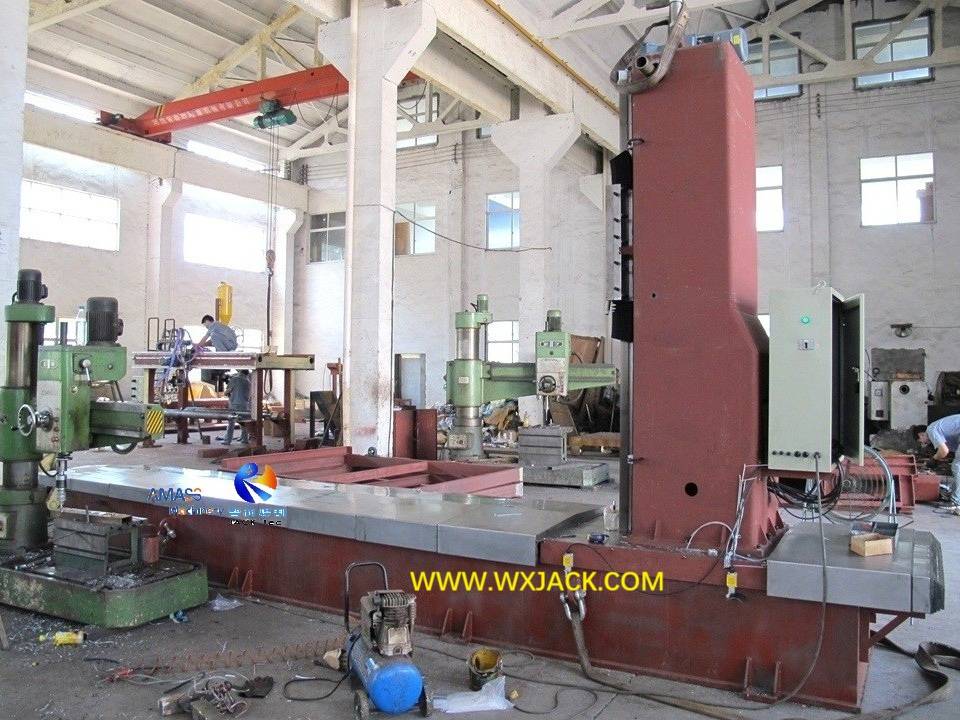

5 Steel Structure Pipe BOX I H Beam End Face Milling Machine 116 IMG_9705

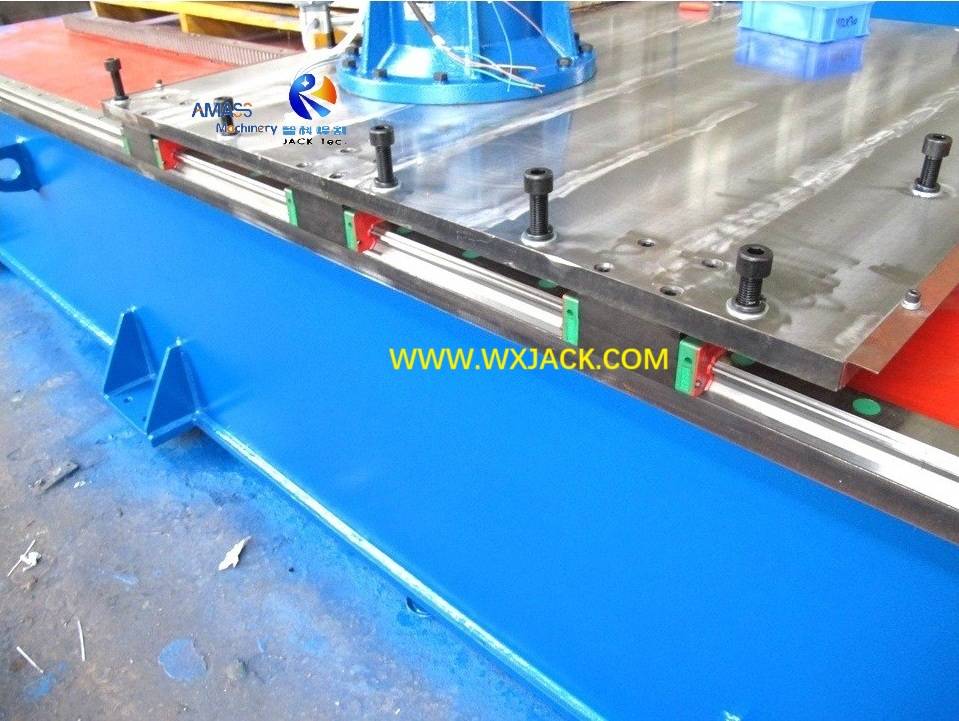

6 Steel Structure Pipe BOX I H Beam End Face Milling Machine 70 IMG_8287

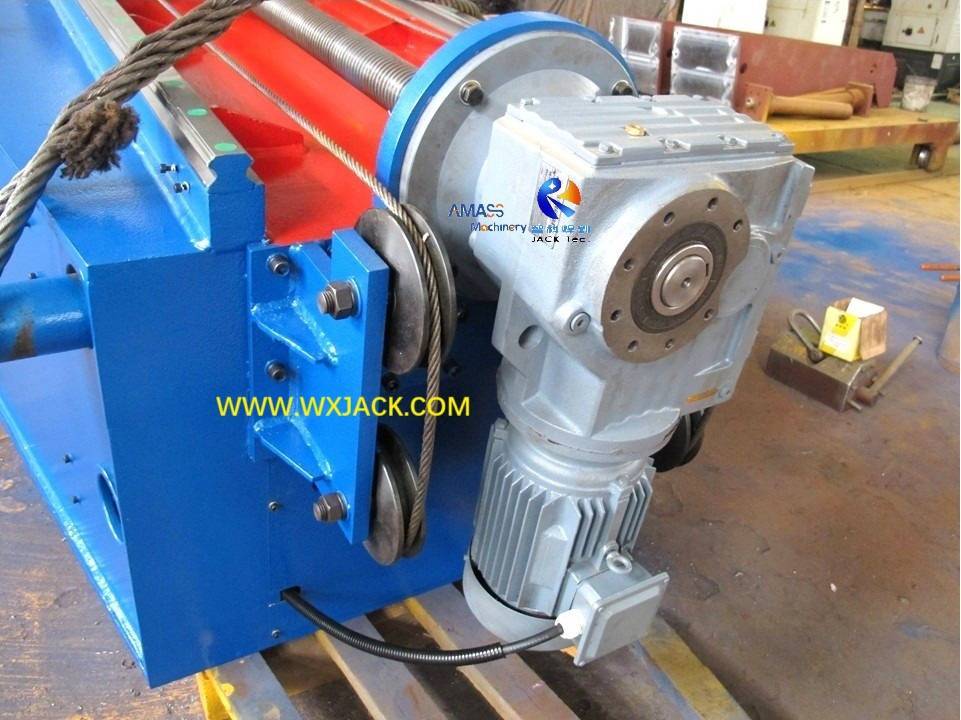

7 Steel Structure Pipe BOX I H Beam End Face Milling Machine 71 IMG_8301

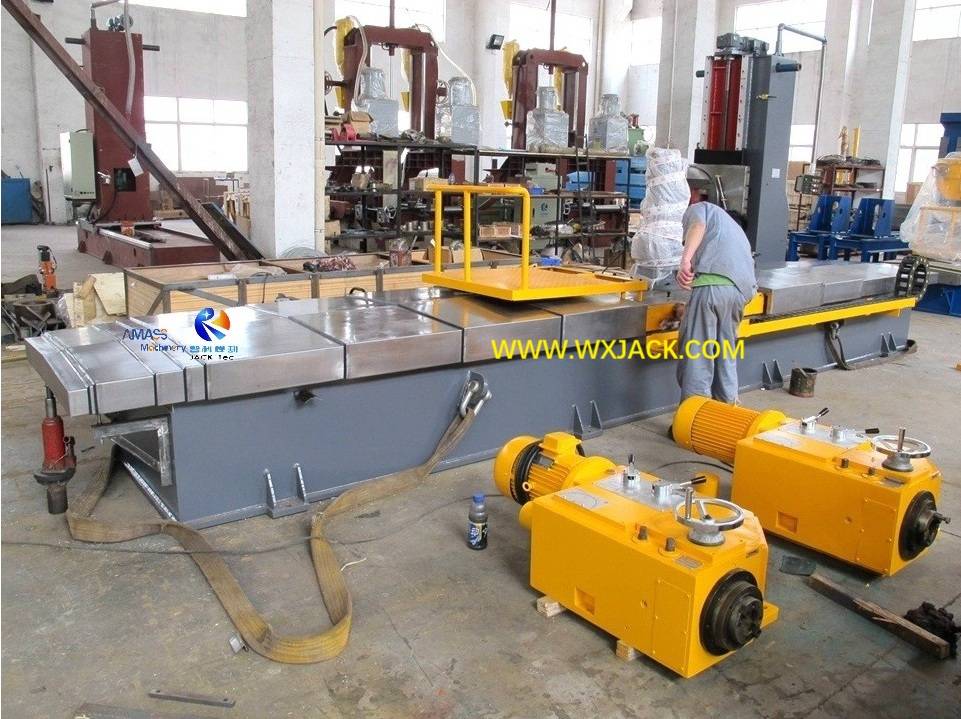

8 Steel Structure Pipe BOX I H Beam End Face Milling Machine 64 IMG_8766

3. 液压驱动工件夹紧工作台：

该装置尤其适用于轻型和中型端面铣，是保证可靠、稳固的端面铣削操作的前提；

4. 钢结构箱型梁H型钢端面铣的重要辅助单元：

主要包括：
1) 动力头沿X轴和Y轴运动的重型精密直线导轨——这是无锡智科端面铣区别于其他公司产品的另一个关键点；
2) 导轨、传动单元、动力头的润滑系统；
3) 水平床身的不锈钢风琴防护罩；
4) 悬臂式操作面板；
5) 立柱的传动丝杠……

无锡智科数控钢结构端面铣的操作

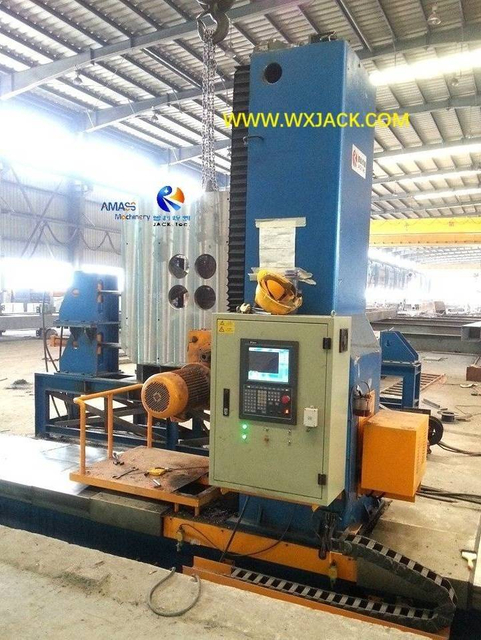

1. 钢结构箱型梁H型钢数控端面铣的控制原理：

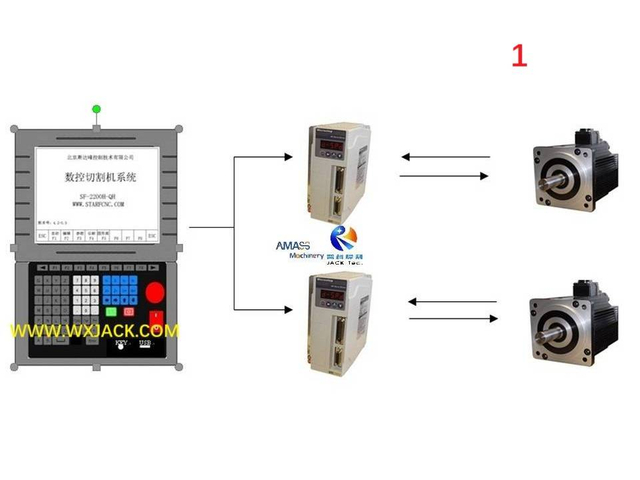

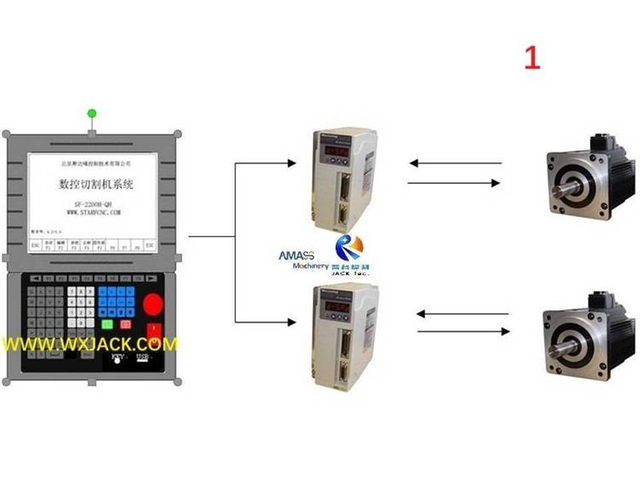

上述第1张照片显示数控控制原理：
1) 左侧的数控系统是整台数控端面铣的中央控制器，在端面铣削过程中，它向执行单元发送实时指令，并接收实时反馈信号；
2) 中间两组伺服驱动器是数控钢结构端面铣的“大脑”（数控系统）与“手臂和腿”（伺服电机和铣削机构）之间的通信接口：一组用于控制动力头的X轴（水平）运动，另一组用于控制动力头的Y轴（垂直）运动，并向伺服电机发送位移信号。伺服驱动器在加工过程中完成运动控制的负反馈闭环控制；
3) 右侧两组伺服电机是数控端面铣的执行单元，它们配置有编码器，用于检测动力头上铣刀片的实际位置；
4) 控制与检测：在数控端面铣的运行过程中，数控系统的CPU根据工件端面的形状和尺寸，计算并将位置信号转换为二进制指令，进而发送给伺服电机的伺服驱动器，并根据铣刀的实际位置进行分析。


2. 数控H型钢端面铣的操作概述：

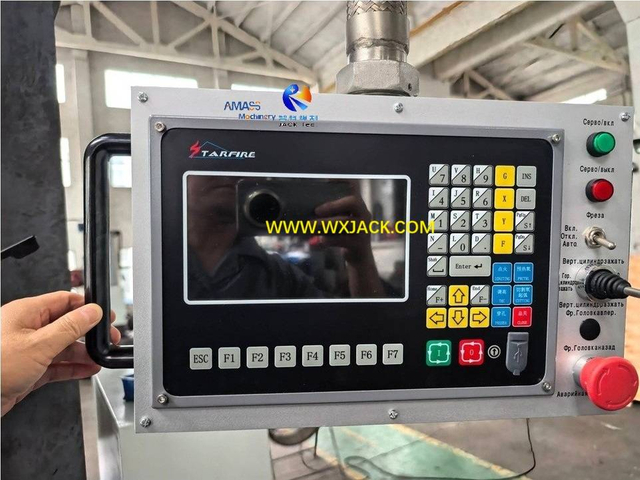

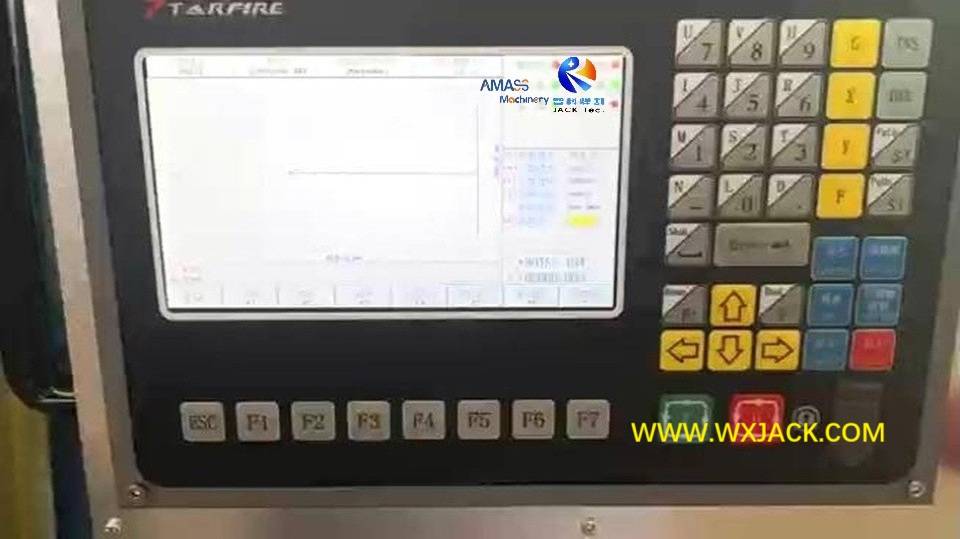

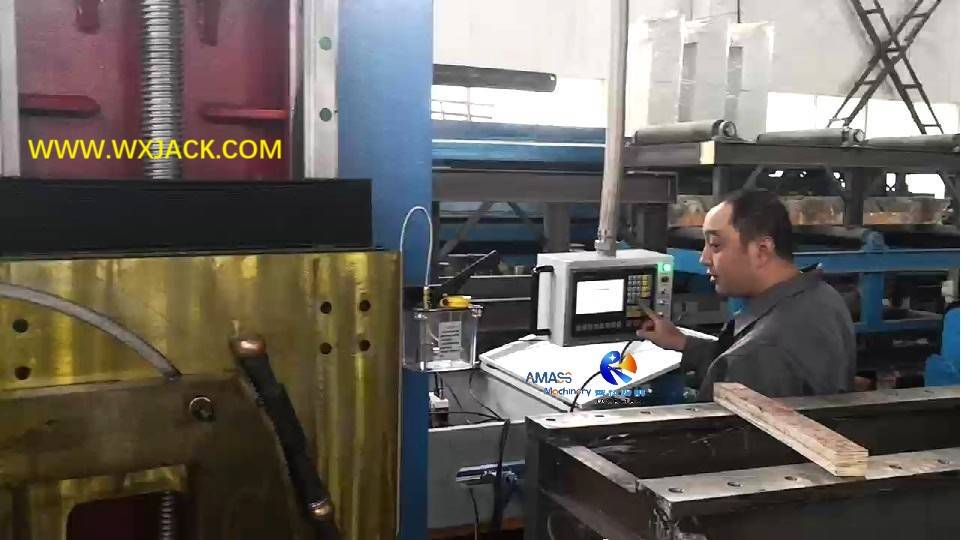

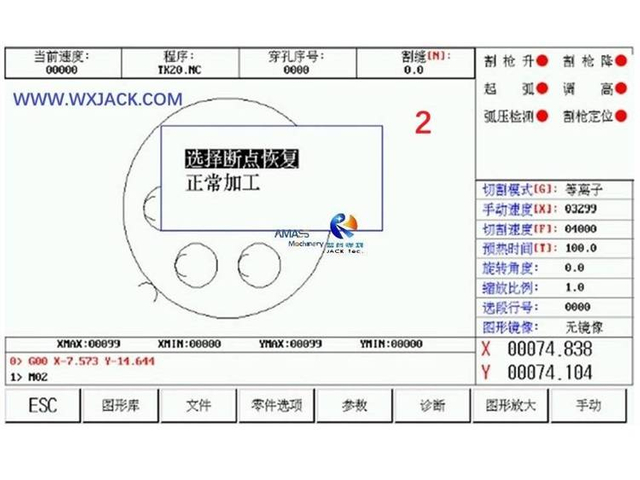

1) 上述第二、第三张照片展示了数控端面铣的数控系统操作界面。操作人员可以从数控系统内置的程序库中选择合适的铣削程序，并输入工件的尺寸数据；
2) 对于复杂的工件，可以直接将工件的原始文件拷入到数控系统，系统会将其转换为可执行程序，并在数控端面铣上执行；

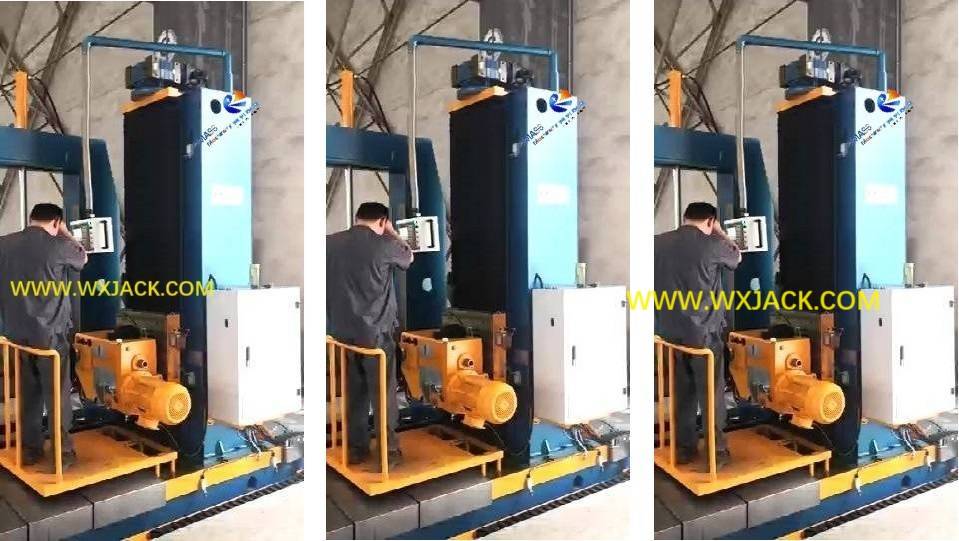

3) 铣削操作实时检测：在加工过程中，数控系统的界面会实时显示数控端面铣内部的加工轨迹数据，操作人员可观察端面铣削加工的进度。您也可以在本页面的视频部分，看到无锡智科数控端面铣的加工过程；

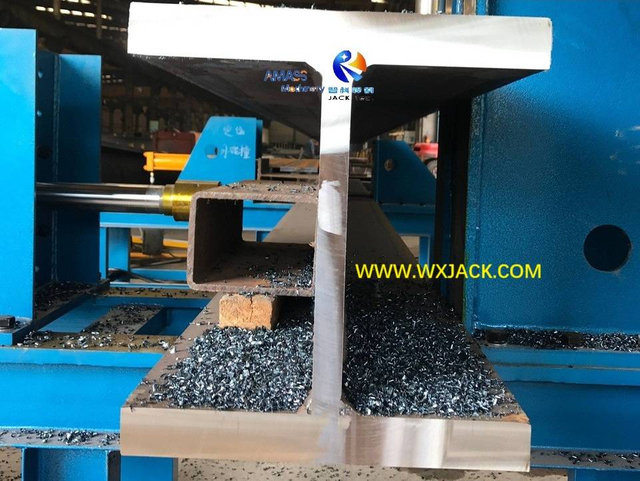

4) 实际工作现场：以上第四张照片拍摄于一个典型的工件。该工件刚刚在无锡智科CNC-DX1520（最畅销的型号）数控钢结构端面铣上完成端面铣削加工。



无锡智科钢结构箱型梁H型钢数控端面铣的技术规格

1) 适用工件：各种规则或特殊端面形状的工件；
2) 规格范围：在端面铣削加工中，伺服电机取代了普通交流电机来驱动动力头。因此，数控端面铣主要适用于轻型至中型规格；
3) 适用型号：CNC-DX08xx 至 CNC-DX35xx；
4) 加工速度控制：采用数控系统后，电气控制系统中不再需要原有的交流变频器。加工速度由数控系统控制，相比变频器控制的机型，可实现更宽的铣削速度范围；
5) 实际应用中常见的机型有：CNC-DX0815、CNC-DX1520、CNC-DX3030、CNC-DX3040、 CNC-DX3540。


无锡智科数控钢结构圆管端面铣的技术参数：

 数控系统 北京 STARTFIRE SF 2100C,
或 上海 FANGLING F2300/ 2400/ 2500
  适用工件最大高度  800 ~ 3500 mm
  水平及高度方向铣削速度   100 ~ 800 mm/min.  伺服电机
  动力头沿水平及高度方向的空载速度   1400 mm/min.  默认为固定速度
 动力头沿水平及高度方向驱动电机   1.5 kW/ 2.0 kW  伺服电机
 动力头滑板沿水平及高度方向的导向  重型精密滚珠直线导轨，装配到水平床身及竖直立柱上
 动力头功率  7.5 kW, 中国制造
 液压驱动工件夹紧工作台台 1 组, 标准或特殊设计

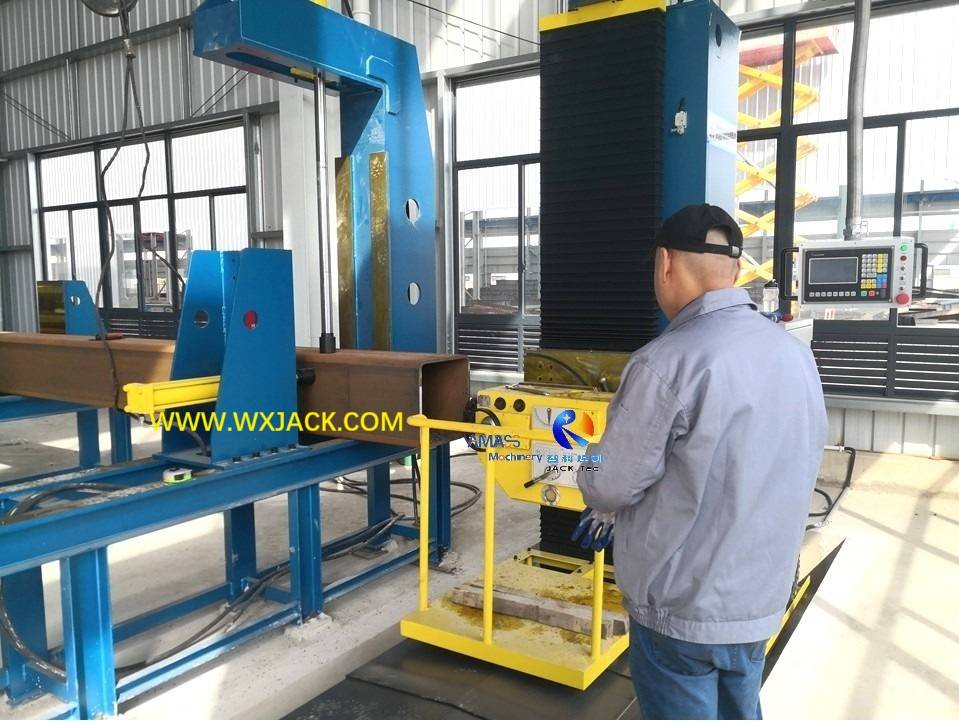

1 CNC Pipe BOX H Beam End Face Milling Machine 151

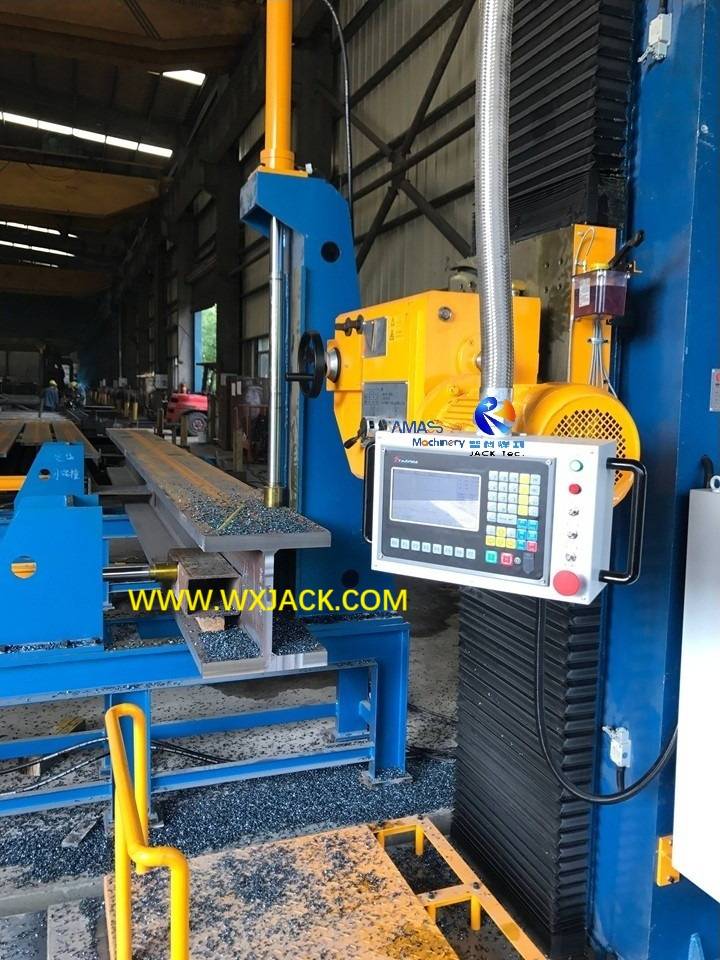

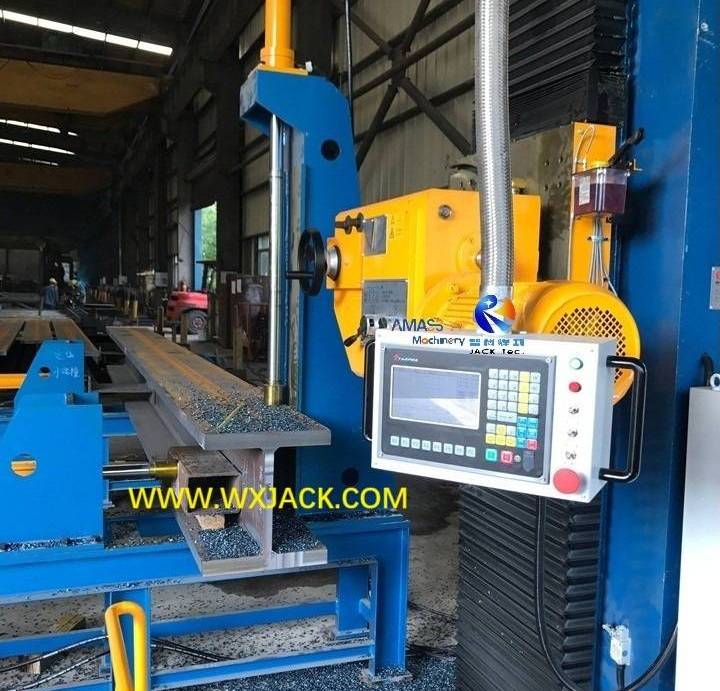

2 CNC Pipe BOX H Beam End Face Milling Machine 145

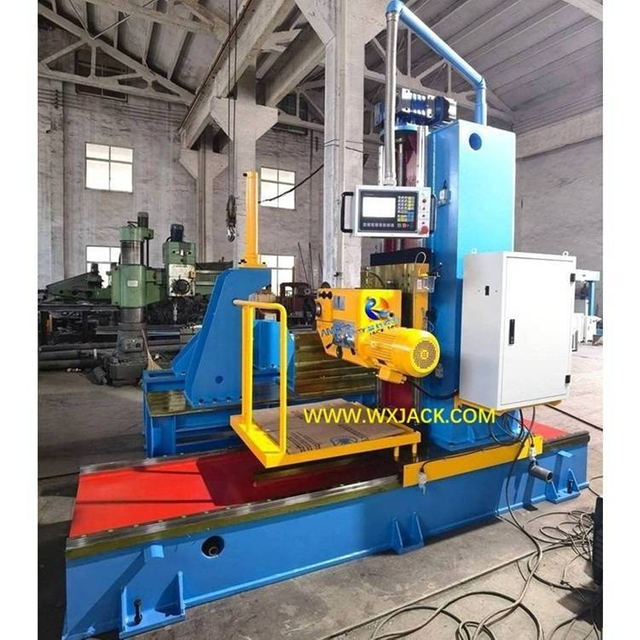

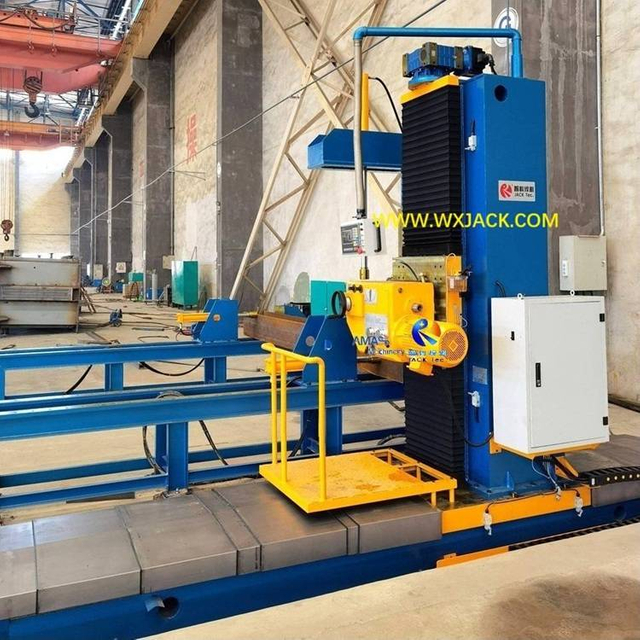

1 Steel Structure BOX H Beam CNC End Face Milling Machine 134

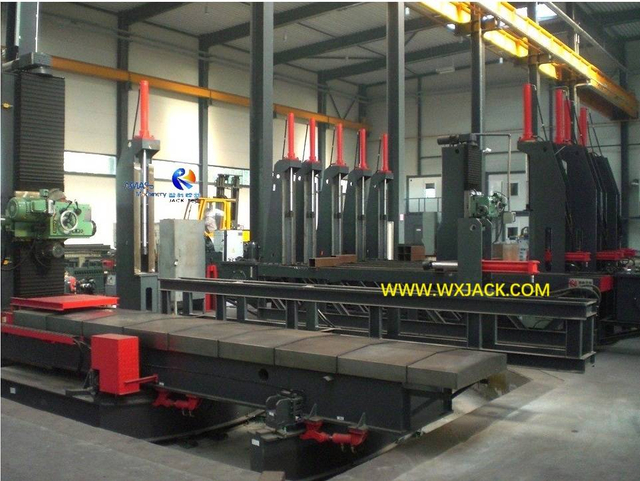

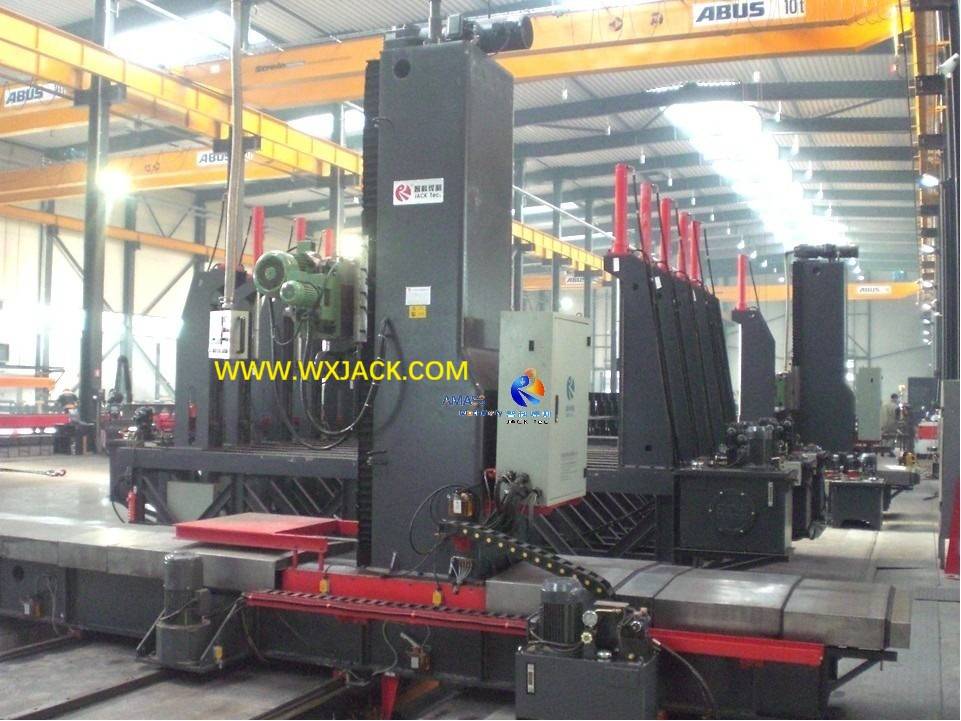

2 Milling and Facing Center CNC End Face Milling Machine 128

2. 钢结构端铣中心

更多 »

1. 工作能力：类似于一条小型精密的钢结构生产线。它是高端版本的数控端面铣工作群；

2. 端铣中心的组成：

1) 2 至数台数控H型钢端面铣；
2) 4 至数台定制液压驱动工件夹紧支架，视工件最大长度而定；
3) 2 至数台定制工件回转台；
3. 无锡智科的一个商业案例是：用于钢结构H型钢的端面铣削中心 CNC-DX1540，该产品于 2014 年出口到东欧。



CNC-DX1540 端铣中心的技术参数：

技术参数 CNC-DX1540 钢结构H型钢端铣中心
(由数控H型钢端面铣组成)
工件端面尺寸 高 × 宽 250 ×250 ~ 1500 ×4000 mm
 H型钢长度 6 ~ 24 m
 核心设备 2 台 CNC-DX1540数控H型钢端面铣
水平及高度方向的铣削速度 150~ 600 mm/min. 数控控制
动力头沿水平及高度方向的空走速度 1500 mm/min.;
2000 mm/min.		 固定速度
动力头滑板沿水平及高度方向的导向 重型精密滚珠直线导轨，装配到水平床身及竖直立柱上
动力头沿水平及高度方向驱动电机 3.0 kW/ 3.0 kW 伺服电机，带编码器及制动
动力头功率  7.5 kW HD750, 专业厂家生产
动力头主轴转速 65 ~ 715 rpm 9 级可调
铣刀盘直径 Φ200 mm
CCNC Pipe Beam End Face Milling Machine
01

Steel Structure BOX H Beam End Face Milling Machine
02

Steel Structure BOX H Beam End Face Milling Machine
03

无锡智科的其它产品

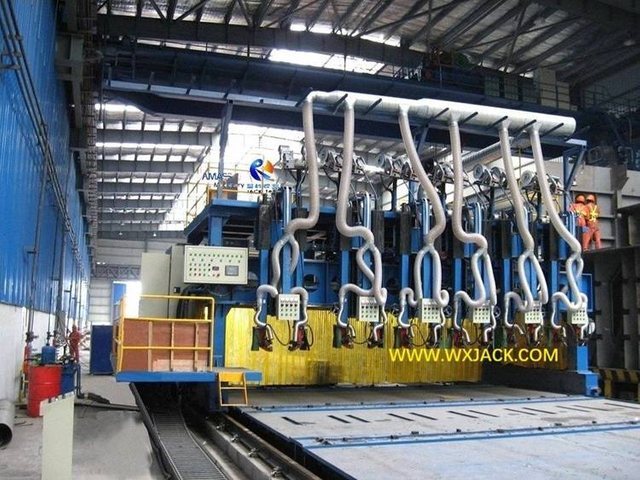

T型钢生产线
PHJ15 H型钢拼焊矫一体机
LHC H型钢悬臂焊
HB60 焊接变位机
HLK100 螺钉可调式焊接滚轮架
管道生产埋弧焊焊接中心
HB1200 箱型梁生产线
LHZ55 焊接操作架

无锡智科数控钢结构圆管端面铣的常见问题及回答

  • Q 从客户角度来看，什么情况选择常规端面铣，什么情况选择数控钢结构端面铣？

    A
    1. 1）当所有工件或绝大多数工件（超过 90%）的端面形状为 90° 直角形状（例如 H 型钢、十字梁、T 型钢、箱型梁）时，客户可考虑选择常规H型钢端面铣，这是最经济的方式；
    2. 2）如果相当一部分工件（超过 20%）的端面形状为圆形或特殊形状，例如管道、储罐、特殊设计的钢结构工件，那么数控钢结构圆管端面铣是客户的理想选择。

  • Q 无锡智科钢结构箱型梁H型钢数控端面铣适用的工件尺寸范围？

    A 适用工件高度在 800mm 至 3500mm 范围内，覆盖小型、常规、中型和中大型等多种尺寸的工件，均适用于数控端面铣进行加工。

  • Q 除高精度和高效率之外，数控端面铣还有哪些优势？

    A 以下是数控端面铣为客户带来的其他益处：
    1. 1）安全便捷的操作：超过90%的操作可通过数控系统完成，操作人员无需站在数控端面铣的操作平台上；
    2. 2）更舒适的维护：潜在故障点降至最低，日常维护更加简便；
    3. 3）大幅缩短操作人员培训时间：培训重点从端面铣削操作技能转移到数控系统的监控技能。

  • Q 无锡智科在钢结构箱型梁H型钢数控端面铣应用领域的地位？

    A
    1. 1）无锡智科是业内首家研发并推出数控H型钢端面铣的中国公司；
    2. 2）无锡智科是业内领先的中国公司，能够为客户提供全系列数控端面铣：品质卓越、性能优异、经济实惠、服务周到；
    3. 3）无锡智科在钢结构箱型梁H型钢数控端面铣领域拥有业内最大的市场份额。

  • Q 数控端面铣的操作人员需要具备哪些技能？

    A 操作人员应熟练掌握数控端面铣的各项功能，包括但不限于：
    1. 1）熟悉数控系统空走面板上的按钮、开关、接口端口、功能键的分布；
    2. 2）从数控系统内置程序库中调用零件程序进行端面铣削；
    3. 3）根据实际情况修改工件和操作的工艺控制参数等。

  • Q 数控端面铣的价格与常规型端面铣相比如何？是否划算？

    A
    1. 1）数控端面铣的价格比同等规格（水平和垂直端面铣削行程）的常规机型高出约 10%，区别主要在于数控系统、伺服驱动器和伺服电机；
    2. 2）另一方面，当客户需要加工不规则端面形状的工件端面时，这 10% 的额外价格是值得付出的，因为数控端面铣具有更高的铣削精度和生产效率。

  • Q 钢结构箱型梁H型钢数控端面铣在恶劣工作环境下长期工作是否容易损坏？

    A 不会，只要在无锡智科的指导下正确操作和维护数控端面铣即可。无锡智科产品的设计和生产充分考虑了严苛环境下的运行，并采取了相应的措施来全面保护机床。
    例如：
    1. 1）电气系统的IP防护等级：电控柜、数控系统、电缆；
    2. 2）液压系统及液压泵站的保护；
    3. 3）动力头、铣刀、直线导轨等的防护。
