Steel BOX H Beam Horizontal Press Straightening Machine 7

无锡智科液压驱动水平纵向长向弯曲矫正机，可靠高效地校正长钢结构工件的纵向变形

无锡智科纵向长向弯曲水平矫正机适用工件

1. 又名：
1) 香蕉弯矫正机；
2) 侧弯矫正机；
3) 旁弯矫正机；
2. 功能：作为H型钢矫正机系列的特色产品，无锡智科HJ型水平长向弯曲矫正机用于矫正长工件（包括但不限于：H型钢、箱型梁、槽钢、方管、其它各种长钢结构件）沿其全长的纵向变形；
3. 应用背景：造成工件纵向变形的可能原因：大电流埋弧焊热输入、运输或储存：

1) 纵向弯曲的H型钢，需要在钢结构箱型梁H型钢香蕉弯矫正机上进行校直：（图1）

Fig1 Steel Structure BOX H Beam Horizontal Press Straightening Machine 1

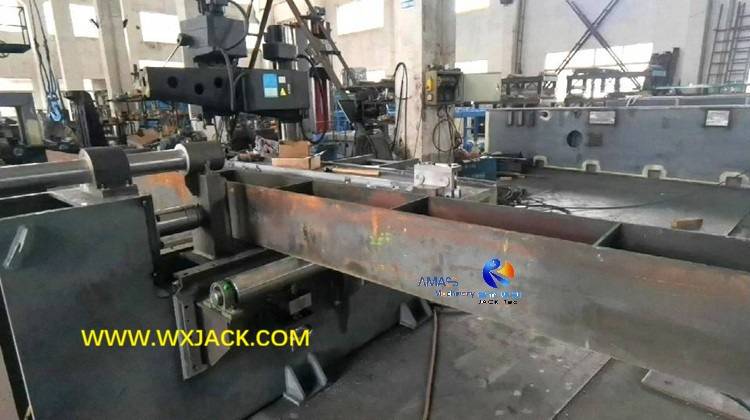

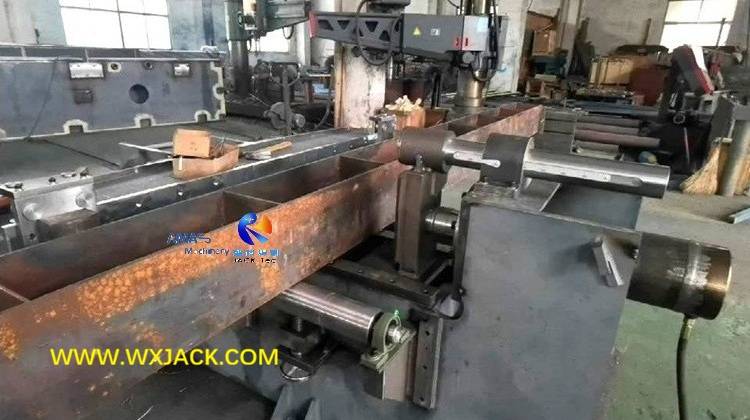

2) 在设备生产过程中，使用无锡智科HJ20型钢结构箱型梁H型钢水平侧弯矫正机对一段箱型梁进行矫直：（图2）

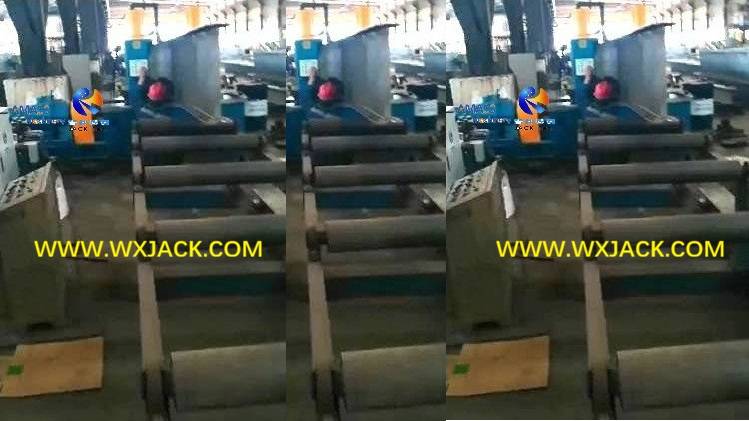

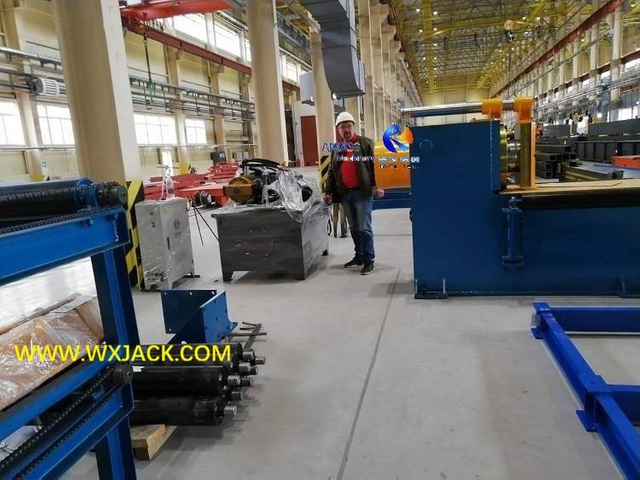

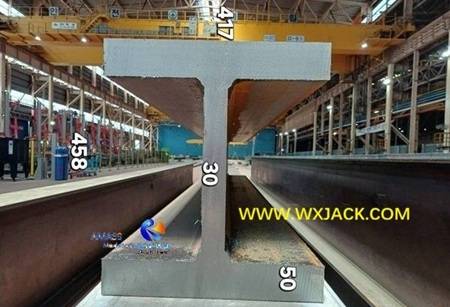

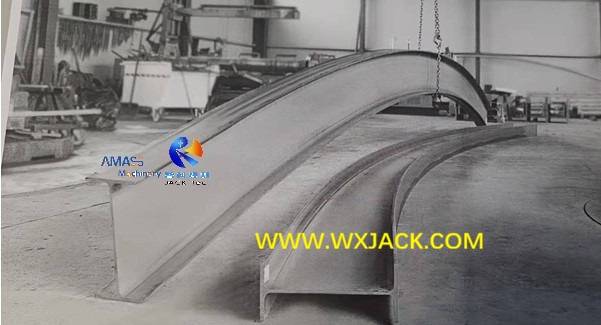

3) 2026年6月，一位韩国客户联系无锡智科咨询HJ型箱型梁H型钢水平旁弯矫正机。以下他们计划矫直的H型钢照片：（图3）

Fig3 BOX H Beam Longitudinal Straightening Machine 3

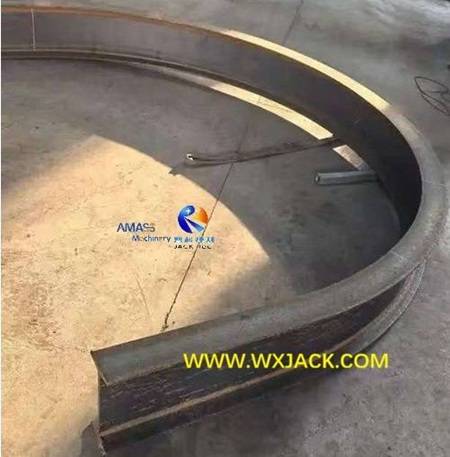

4. 设备的另一功能：另一方面，这种箱型梁H 型钢纵向水平矫正机也可以用于反向作业：将笔直的长工件弯曲成弧形：（图 4）

Fig4 Steel Structure BOX H Beam Horizontal Press Straightening Machine 54

无锡智科钢结构箱型梁H型钢水平纵向长向香蕉弯矫正机的各种型号

1. 无锡智科钢结构箱型梁H型钢水平长向纵向侧弯矫正机的主要规格：

与其它钢结构矫正机：
1) H 型钢矫正机；
2) 角钢校直机；
3) U肋板单元矫正机；
不同，上述矫正机械的型号取决于工件最大厚度，这里介绍的HJ 系列钢结构箱型梁H型钢水平纵向长向旁弯矫正机本质上属于液压压力机，沿工件纵向进行矫正。所以，设备型号是根据其最大液压驱动输出力（吨）来确定的：
比如：

1) 设备最小型号 HJ20代表 其最大输出液压力为20吨；
2) 设备最大型号 HJ300代表其最大输出液压力为 100吨；

2. 无锡智科箱型梁H型钢纵向长向水平旁弯矫正机的不同产品：

无锡智科装配工正在包装HJ20主机

在无锡智科车间，准备发货HJ300

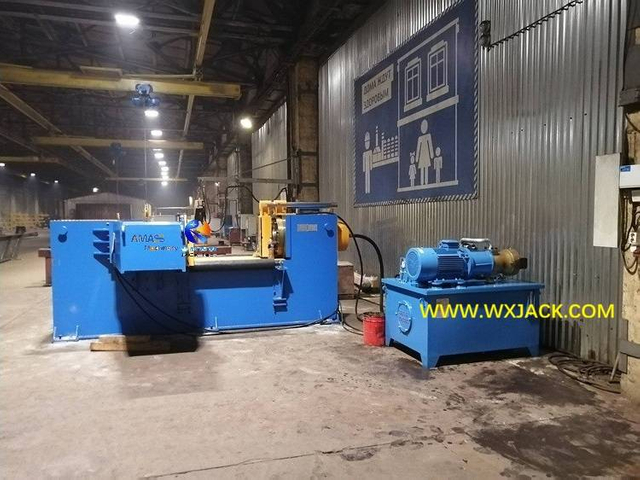

HJ300箱型梁H型钢长向弯曲纵向水平矫正机在客户现场完成安装

同一台HJ300，客户技工与设备主机

询价

HJ270及其工件（H型钢），在东欧客户车间

上一代HJ200，已运行超过10年（2015年）

HJ100箱型梁H型钢水平纵向长向弯曲矫正机的主机在无锡智科车间装配完成

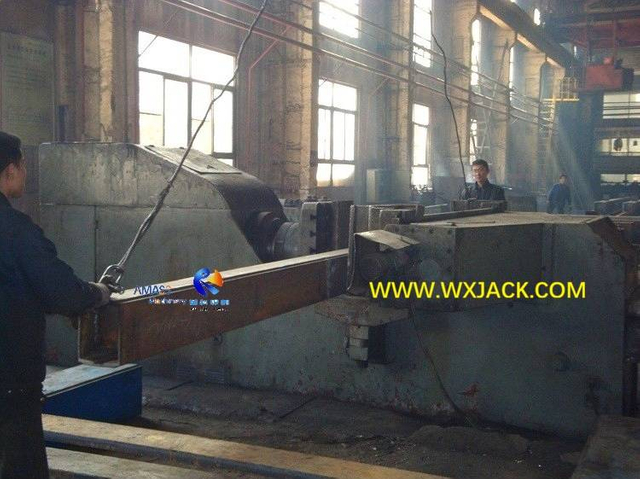

老款HJ220正在对箱型梁进行矫直

询价

无锡智科2025、2026年生产的钢结构箱型梁H型钢水平长向纵向侧弯矫正机

1. 无锡智科箱型梁H型钢水平长向纵向香蕉弯矫正机：

一句话总结，就是：销量在我们的产品中相对较小，但我们的产品本身在行业处于领先水平：

1) 这是无锡智科的特色产品之一：它属于小众产品，市场需求量不如其他类型的钢结构矫直机。因此，业内只有极少数拥有雄厚技术实力和丰富经验的专业公司能够设计和生产出这种稳定、高质量的箱型H型钢长向弯曲纵向水平矫正机，而无锡智科正是该领域的领先公司；
2) 从2025年1月到2026年7月底，在过去的19个月里，无锡智科共生产了8台箱型梁H型钢纵向长向弯曲矫正机，型号从HJ20到HJ300不等。

2. HJ300 大型钢结构箱型梁H型钢水平长向纵向侧弯矫正机：

HJ300为设备最大型号，也是客户选择最多的一种。2025年及2026年前7个月，无锡智科向客户一共交付了3台HJ300：

0 Steel Structure BOX H Horizontal Press Straightening Machine 42

2026年1月，一位东欧客户向无锡智科购买了两台HJ300型箱型梁H型钢水平纵向长向旁弯矫正机。

装配矫正单元：油缸衬套、矫直行程标尺

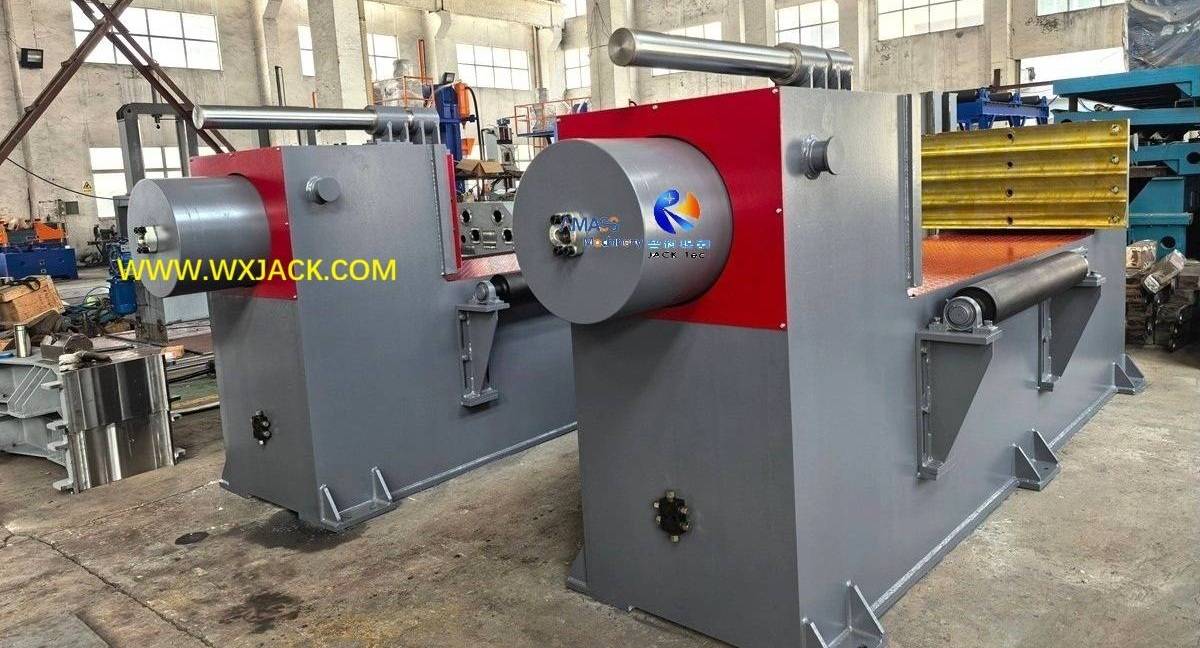

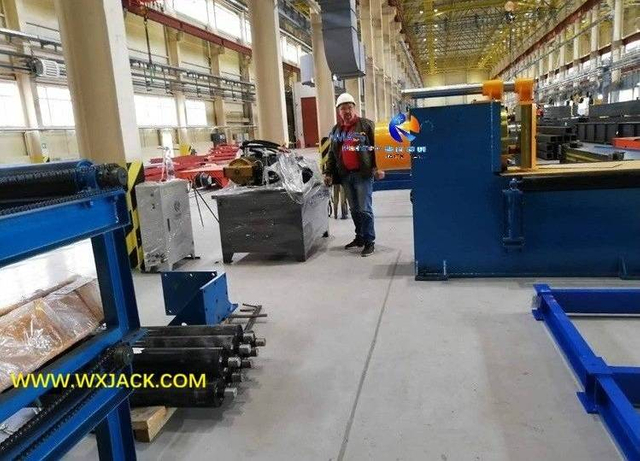

两台HJ300的主机（喷漆前）及液压泵站

两台HJ300的主机（喷漆后，准备发货）

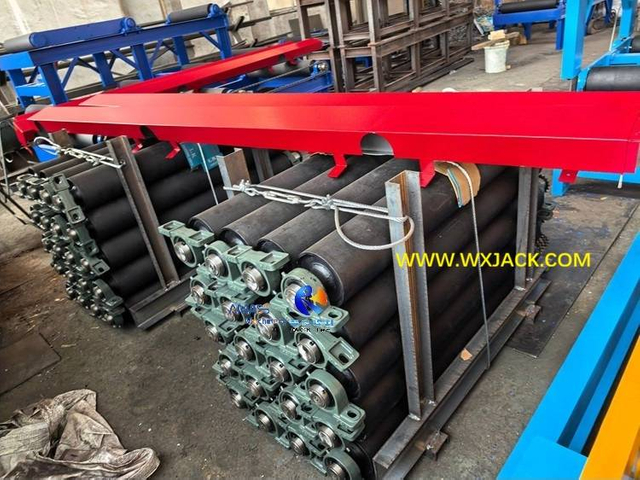

包装好的进出料辊道的辊子

3. HJ20 小型钢结构箱型梁H型钢纵向长向弯曲矫正机：

HJ20是设备最小型号，适用于小型工件的高效矫直。它具有体积小、投资成本低的优点。2025年12月至2026年1月，无锡智科为另一家东欧客户生产了一台HJ20：

HJ20的矫正单元

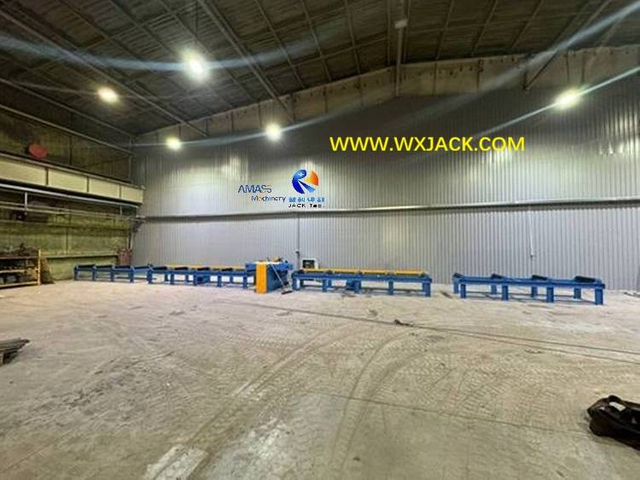

照片来自客户，于2026年3月在其新车间安装好的无锡智科HJ20H型钢香蕉弯矫正机

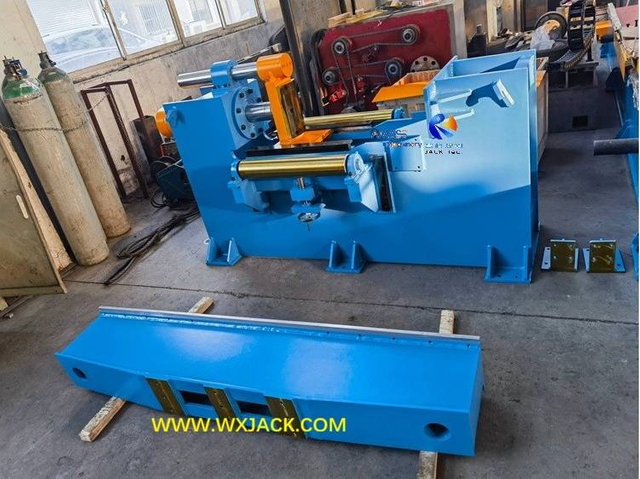

主机由两部分组成：底座和工件压紧梁

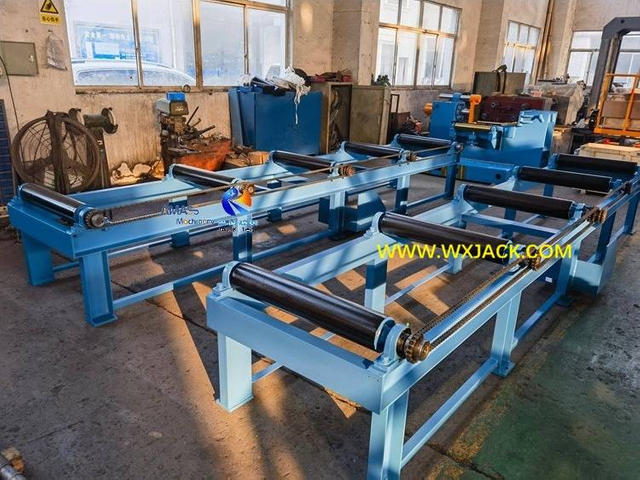

箱型梁H型钢侧弯矫正机的进出料输送辊道

无锡智科钢结构箱型梁H型钢水平纵向长向旁弯矫正机的工作视频

选择合适型号的无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机

HJ20

HJ100

HJ300

HJ200

1) 对于购买箱型梁H型钢水平长向纵向侧弯矫正机的客户来说，最重要的步骤是确定所需的最大矫直力，从而确认设备型号。例如，如果客户需要 220 吨的矫直力，则对应型号为 HJ220；
2) 有时客户会要求无锡智科工程师就设备适用矫直能力提出建议，并为此向我们提供工件规格；
3) 以下列出适用于H型钢常见规格的对应设备型号以供参考。这些经验数据由无锡智科工程师历经20余年辛勤工作和经验积累而成。其他常见的钢结构工件，例如箱型梁、方管、型钢，也可参考这些数据：

4) H型钢规格对应的锡智科水平纵向长向弯曲矫正机适用型号：

设备型号	最大输出矫正力	适用H型钢的最大规格
设备型号	最大输出矫正力	腹板高度	腹板厚度	翼板宽度	翼板厚度
HJ20	20 吨	400	10	200	12
HJ100	100 吨	500	12	400	20
HJ200	200 吨	600	30	500	35
HJ300	300 吨	800	32	600	40

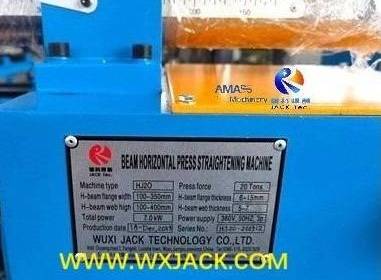

无锡智科钢结构箱型梁H型钢纵向长向弯曲水平矫正机的技术参数

Steel BOX H Beam Longitudinal Straightening Machine 19 IMG_7329

1. 我们的箱型梁H型钢纵向水平弯曲香蕉弯矫正机型号示例：HJ20、HJ100、HJ200和HJ300，这些型号是根据其最大矫直压力命名的。在此范围内（20吨至300吨），的任一额定压力都可以：

2. 无锡智科钢结构箱型梁H型钢水平纵向长向侧弯矫正机技术参数：

设备型号	HJ20 至 HJ300
最大矫正力	20 至 300吨
矫正动力源	液压缸
缸径	Φ400mm
活塞杆径	Φ320mm
油缸及矫正压头的矫正行程	700- 800mm, 标尺指示
液压电机	3、7.5、11、22kW
液压系统额定压力	25 MPa
液压系统最大压力	32 MPa
进出料辊道电机功率	1.5kW x 2
设备重量	3.2 至 12吨

无锡智科钢结构箱型梁H型钢水平纵向长向香蕉弯矫正机的生产价值链

1 BOX H Beam Horizontal Press Straightening Machine 16 IMG_7088

2 BOX H Beam Longitudinal Straightening Machine 39 IMG_7126

3 BOX H Beam Lengthways Straightening Machine 13 IMG_1642

4 BOX H Beam Horizontal Press Straightening Machine 42

5 BOX H Beam Longitudinal Straightening Machine 35 IMG_7127

6 BOX H Beam Lengthways Straightening Machine 14 IMG_7004

水平长向弯曲矫正机的主要组成

左侧滚动图：无锡智科箱型梁H型钢水平长向纵向旁弯矫正机的单元部件

无锡智科设计制造HJ系列箱型梁H型钢侧弯矫正机的步骤

1. 计算工件纵向变形矫直所需的最大压力：从20吨（HJ20型）到300吨（HJ300型）；
2. 根据客户车间和设施，设计设备的总体布局和结构。然后根据主设计图拆分零件；
3. 在无锡智科制定整机生产和验证的工艺路线，从第一道工序钢板切割下料、机加工，到零部件焊接，到装配、测试，到喷漆。每道工艺的完成工位均设有内部质量门；
4. 规划并采购箱型梁H型钢纵向水平长向弯曲矫正机的外购件：液压泵站、油缸、电气控制元件；
5. 加工核心功能部件，包括矫正压头、油缸及其导套、顶杆、主机、压梁等；
6. 对钢结构箱梁H型钢纵向长向弯曲水平矫正机的所有主要部件进行部件装配和整机装配，严格生产过程的质量控制，确保每个参数都在规格范围内；
7. 设备性能测试。

无锡智科钢结构箱型梁H型钢水平长向纵向侧弯矫正机的技术概要

A. 钢结构箱型梁H型钢纵向长向弯曲水平矫正机可以为客户做什么？

1. 工件变形：在箱形梁、H型钢焊接完成后，焊接过程中会产生两种主要变形，这是由埋弧焊、熔化极气体保护焊的热输入引起的：
1) H型钢翼板向上弯曲变形；
2) 工件沿整个长度方向的弯曲——这种弯曲也可能是由于箱形梁、H型钢的长距离运输或长期存放造成的；
2. 矫直作业：应使用不同类型的H型钢矫正机对翼板和纵向变形进行校正，以便工件符合后续工艺要求：

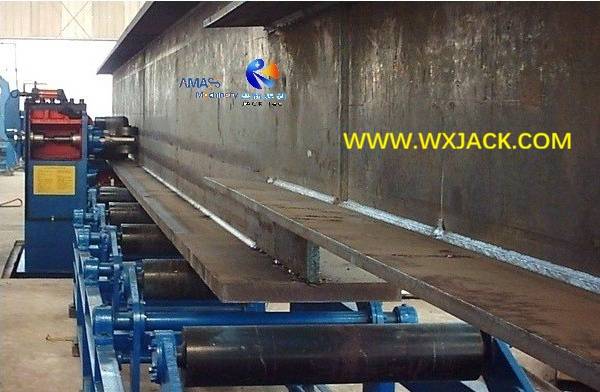

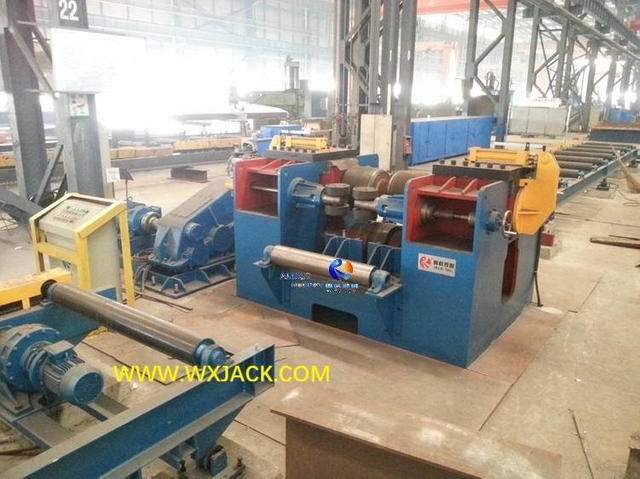

1) 使用无锡智科YTJ80 H型钢液压矫正机矫正H型钢翼板：（图1）

Fig1 Hydraulic H Beam Straightening Machine 24

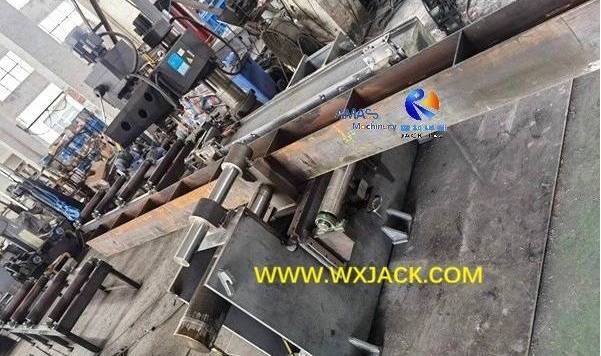

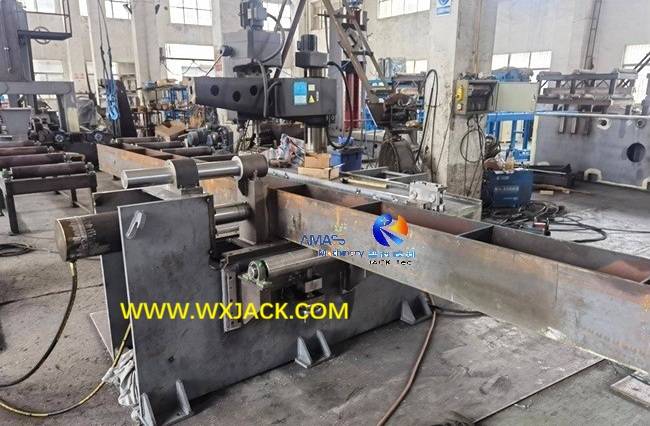

2) 使用无锡智科HJ20型长向弯曲矫正机矫正箱形梁：（图2）

Fig2 Steel BOX H Beam Longitudinal Straightening Machine 32

总之，这是一种非常重要的钢结构矫正机械，广泛应用于相关行业；

3. 无锡智科钢结构箱型梁H型钢纵向水平长向旁弯矫正机的适用工件：

1) 除H型钢和箱型梁外，本设备还可用于矫正其他长条形钢结构工件。这些工件最好具有相对较小的截面，形状为正方形或矩形；
2) 典型工件包括：H型钢、型钢、槽钢、箱型梁、其它长钢结构构件。使用专用夹具，本机还可以矫直长管等圆形工件；
3) 同时，客户还可以完成反向操作：利用液压系统的强大功能，将原本直线形工件弯曲成圆弧形；
4) 综上所述，这是一款重要的钢结构矫正机械，广泛应用于相关行业。

B. 无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机的操作及优点：

1. 箱型梁H型钢香蕉弯矫正机的工作模式：

1) 工件定位与固定：工作过程中，工件放置在工作台上，与侧向矫直压头彼此垂直。然后，沿工件全长分段进行纵向矫直；
2) 矫直力及作用方向：纵向矫直由液压油缸驱动：

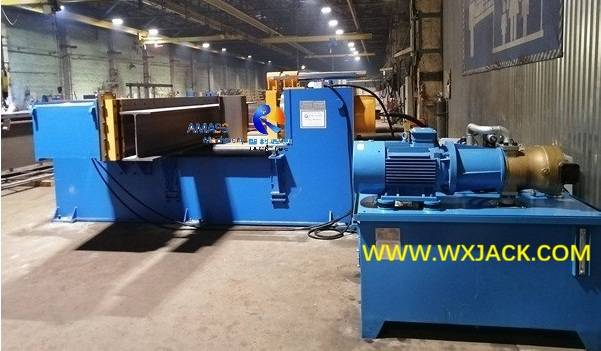

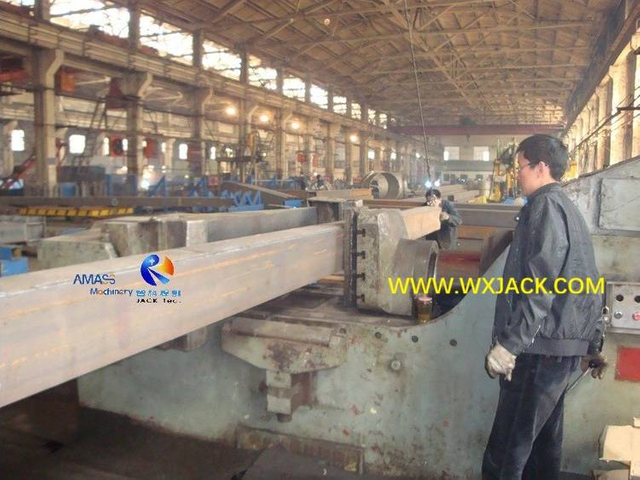

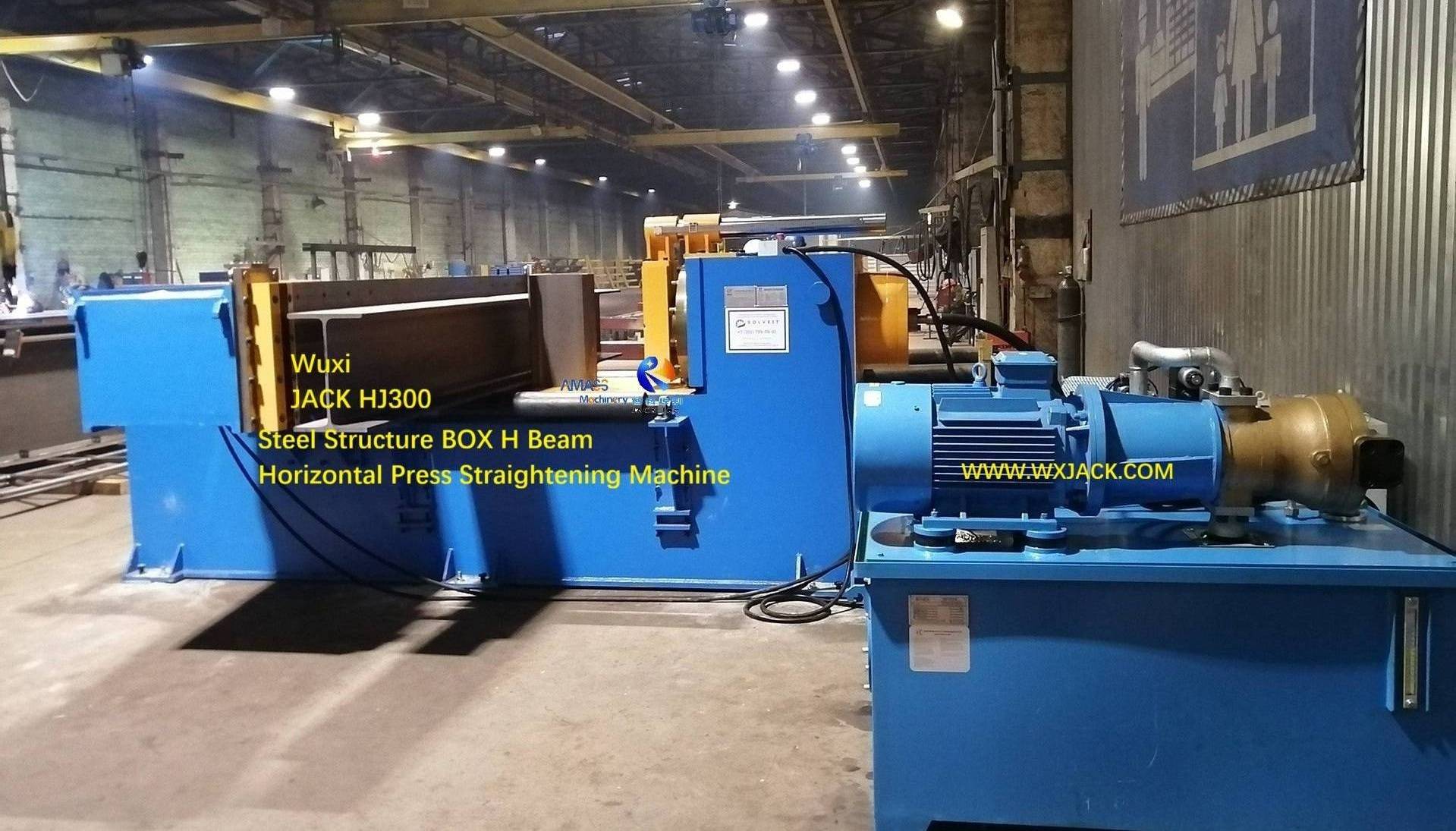

3) 客户现场，使用无锡智科HJ300型侧弯矫正机对H型钢进行矫直：（图3）

Fig3 Steel BOX H Beam Horizontal Press Straightening Machine 7

2. 无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机的优势：

1) 通用性强：适用于各种类型的长钢结构工件；
2) 双重功能：兼具矫直和弯曲功能；
3) 可靠性高：矫直力强劲且稳定，采用液压油缸驱动；
4) 质量优良：矫直行程控制精准可控；
5) 操作安全、简便、直观；
6) 生产效率高，运行成本低。

无锡智科钢结构箱型梁H型钢水平长向纵向旁弯矫正机的工作原理

无锡智科钢结构箱型梁H型钢长向弯曲纵向水平矫正机的工作单元设计示意图：（图1）

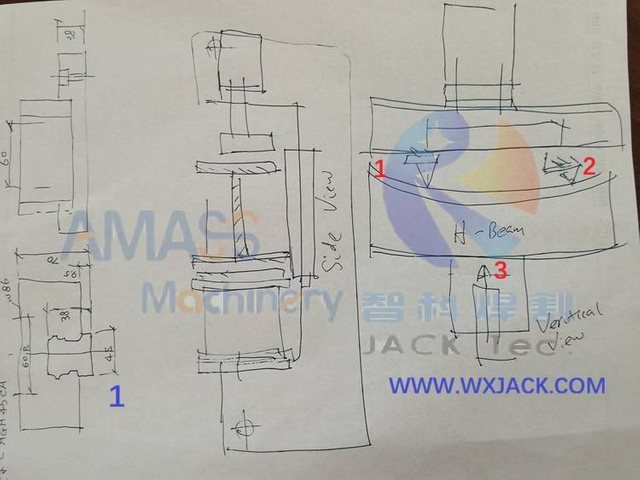

下面的手绘图展示了H型钢沿其长度方向的矫直过程：

1. 矫直方式：工件分段矫直。每段长度在1500mm至2000mm范围内可调；
2. 三点受力矫直原理：工件被靠紧在压梁上，利用三点受力原理：点1和点2（上图1和照片2）为受力点，决定工件矫直段的长度；
3. 矫直作用点：工件的另一侧通过压头压在点3（如上图1和照片2、3所示），压头由油缸驱动，油缸在高精度导套里导向；
4. 总结：总之，在无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机的运行过程中，点1和点2为定位点（其位置需要预先调整），用于牢固地压紧H型钢，点3用于施加矫直力，行程为700mm；
5. 矫直原理：因此，我们可以说HJ型香蕉弯矫正机的工作原理是“三点受力”；

6. 钢结构箱型梁H型钢水平纵向长向弯曲矫正机中的工件释放：

1) 两个间距为1335毫米的顶杆（如上面第二张照片中的第4点和第5点所示）用于在每次矫直完成后将工件从压梁上顶开；
2) 这样，工件沿其长度方向分段矫直，直至整个工件通过箱型梁H型钢纵向水平旁弯矫正机，实现纵向矫直的效果；

7. 无锡智科钢结构箱型梁H型钢纵向水平长向弯曲矫正机中的工件输送：

1) 工件送料：完成矫直当前段后，工件在电机驱动下向前移动，然后开始矫直下一段。因此，在水平矫正机的技术参数中，没有进出料输送速度，因为输送并非连续进行；
2) 操作：工件送料通过按下遥控按钮盒上的按钮实现（图3）

Fig2 Steel Structure BOX H Beam Longitudinal Straightening Machine 17

无锡智科钢结构箱型梁H型钢纵向长向弯曲水平矫正机的投入使用

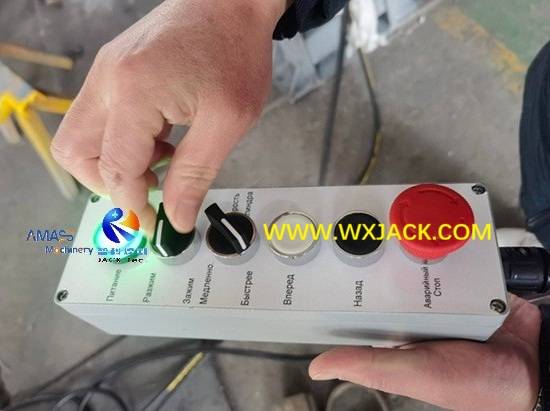

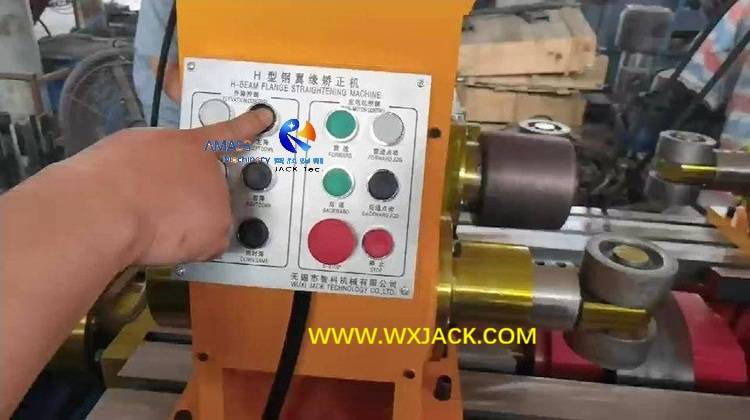

1. 无锡智科箱型梁H型钢水平长向纵向香蕉弯矫正机的操作面板：

上面第1张照片：

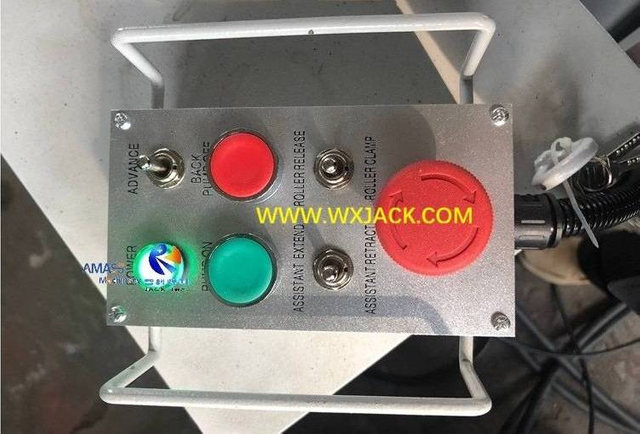

1) 遥控盒有足够长度的电缆，工作人员可以在整个工作区域内灵活移动。工作过程中，操作员使用遥控盒来管理和监控矫直操作；
2) 所有工作步骤：设备的启动、关闭、指示灯、工件夹紧、矫正压头的前进和后退，都可以通过该遥控盒方便地进行控制；

2. 无锡智科钢结构箱型梁H型钢水平纵向长向侧弯矫正机中，矫正行程的精确控制：

上面第2张照片：

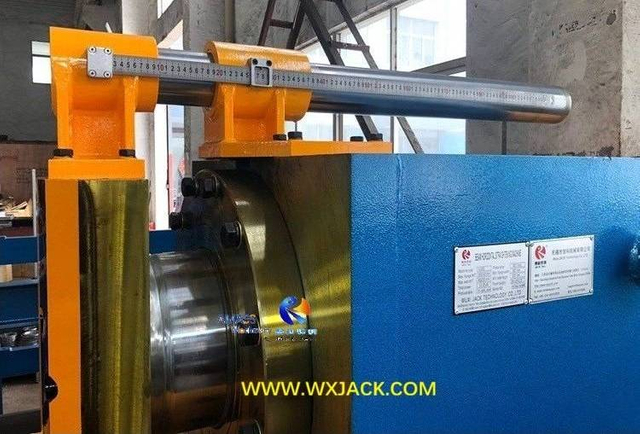

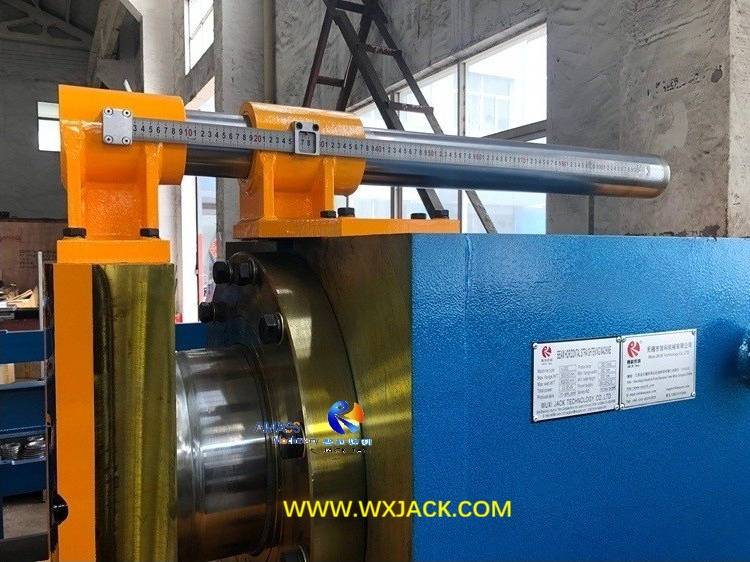

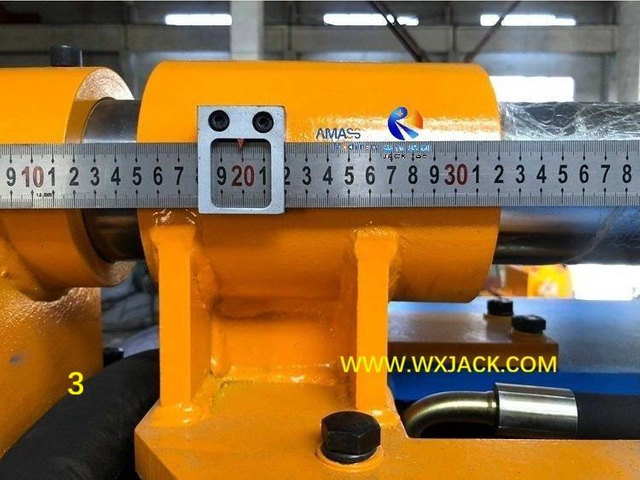

1) 为精确控制压头矫直行程（纵向矫直过程中的关键工艺控制参数），在压头和油缸上方设有指示尺；
2) 矫直过程中，指示指针移动到指示尺上的相应位置，对应于压头当时的实际矫直行程；

3. 无锡智科钢结构箱型梁H型钢水平长向纵向旁弯矫正机适用于不同规格的工件：

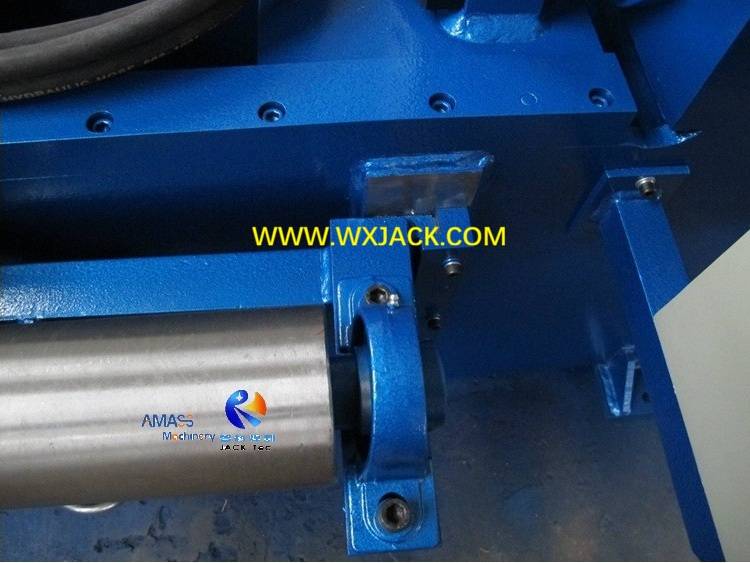

上面第3张照片：

1) 根据工件横截面宽度，两个受力点（点 1 和点 2）之间的距离在 1500mm 至 2000mm 范围内可调；
2) 无锡智科工程师对此精心设计。此处仅作为正确操作的粗略参考。总之，受力点 1 和点 2 可沿压梁导槽灵活调节并牢固固定；

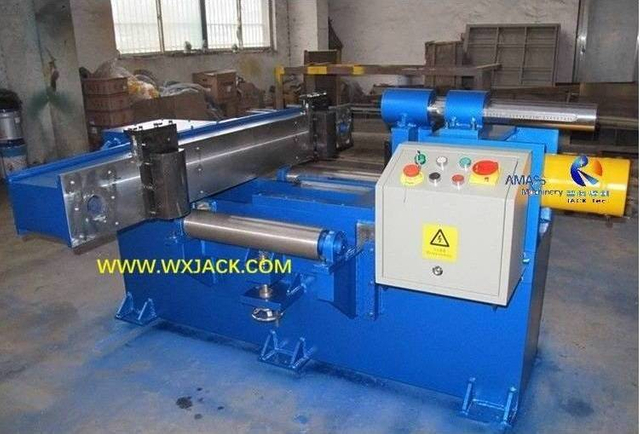

4. 小型号HJ20 箱型梁H型钢水平长向弯曲矫正机：

上面第4张照片：

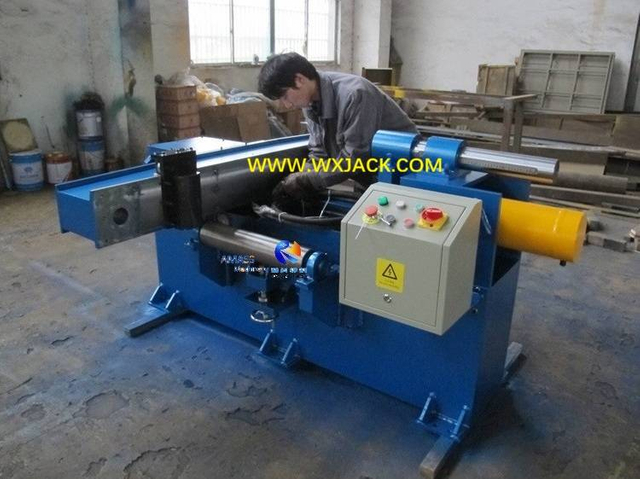

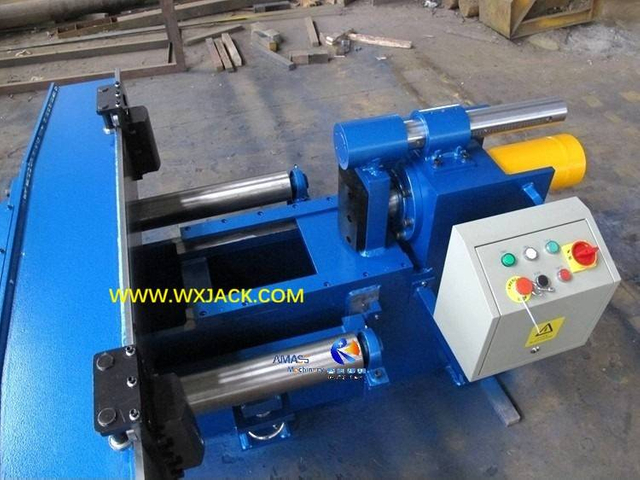

1) 一体化设计： HJ20 的电控箱和操作面板集成在设备主机上；
2) 分体式结构：较大型号（HJ100、HJ200 和 HJ300）采用分体式结构：电控箱和操作面板与设备主机分别布置。

无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机在客户现场的安装

1. 无锡智科钢结构箱型梁H型钢纵向长向弯曲水平矫正机的安装图：

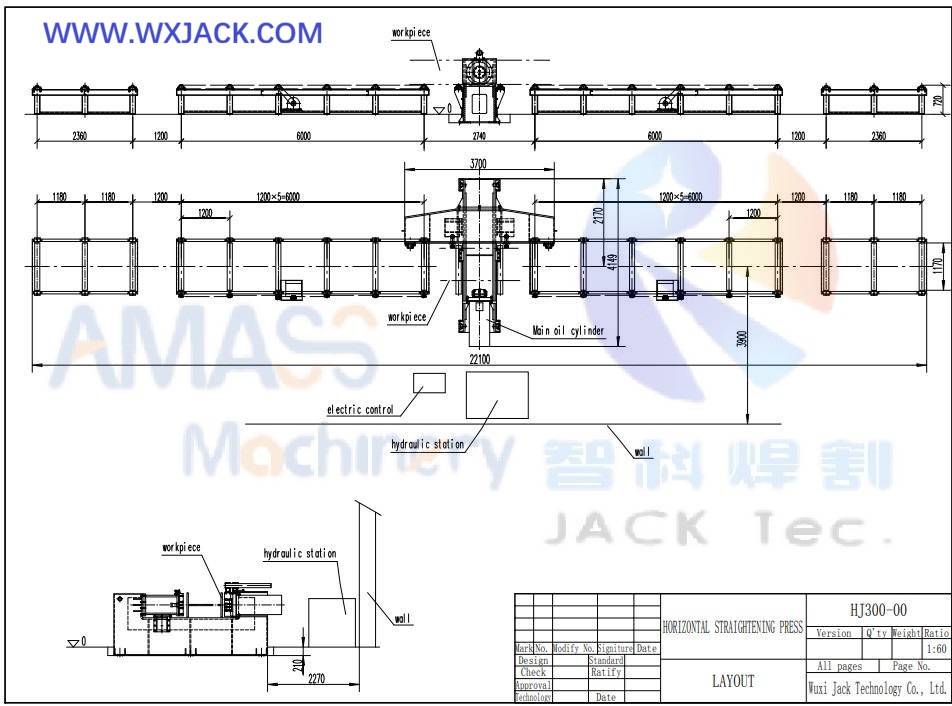

以下是无锡智科HJ300型（最大矫直力300吨）钢结构箱型梁H型钢水平纵向长向香蕉弯矫正机的现场布置图：
我们可以看到：

1) HJ300总长度略大于22米；
2) 安装HJ300的厂房地面宽度为7米；
3) 进出料辊道顶面高度为720毫米；
4) 液压泵站和电控箱放置在设备主机（矫直工作台）旁边；

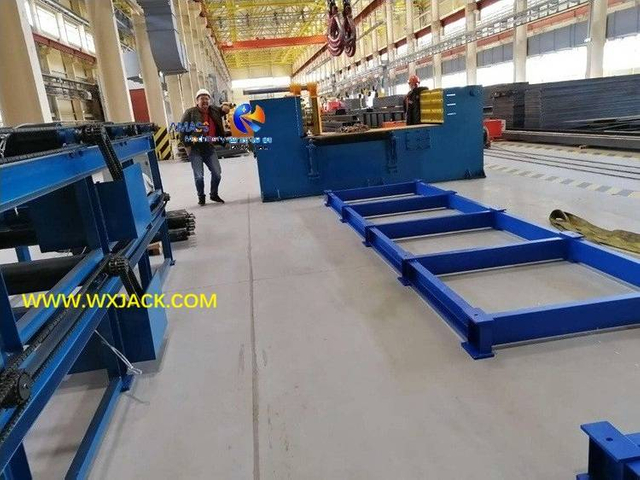

5) HJ300矫直单元高度为1400毫米，适用于成年男性操作人员。这符合中国国家人体工程学标准。

Steel Structure BOX H Beam Horizontal Press Straightening Machine 53

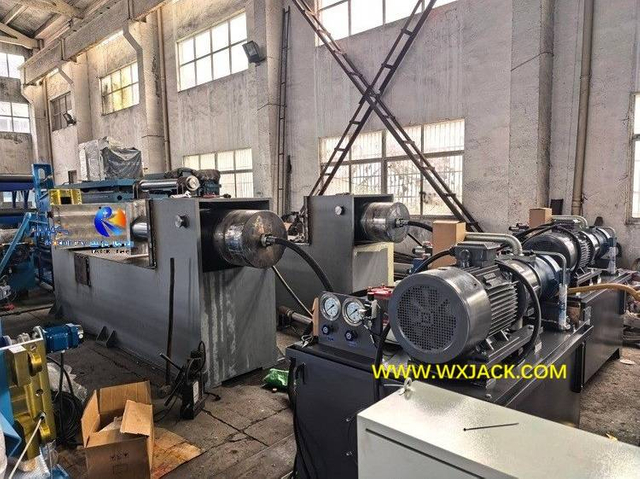

2. 无锡智科钢结构箱型梁H型钢水平纵向长向侧弯矫正机的主要单元：

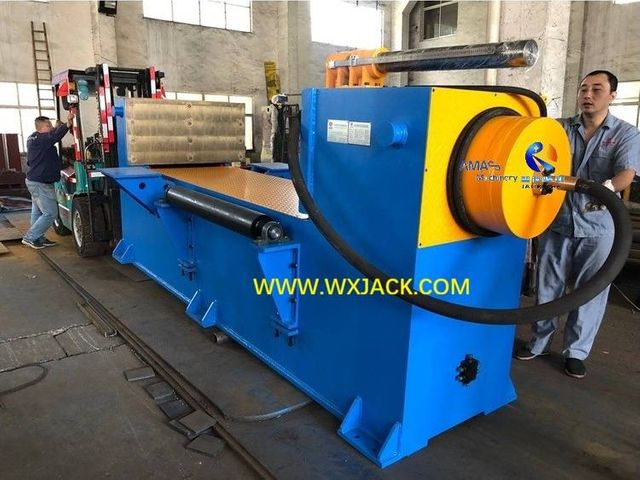

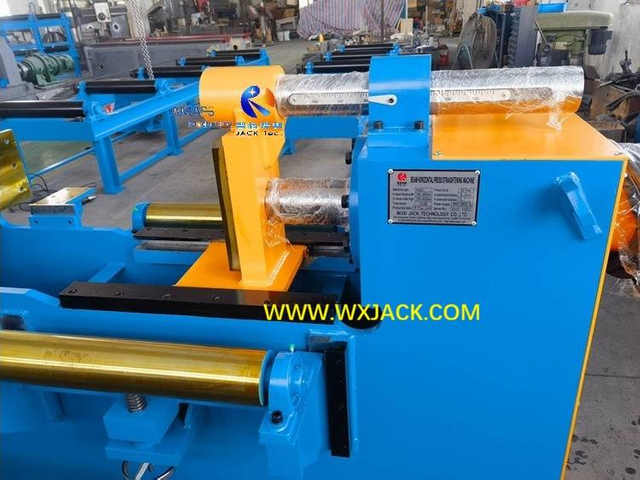

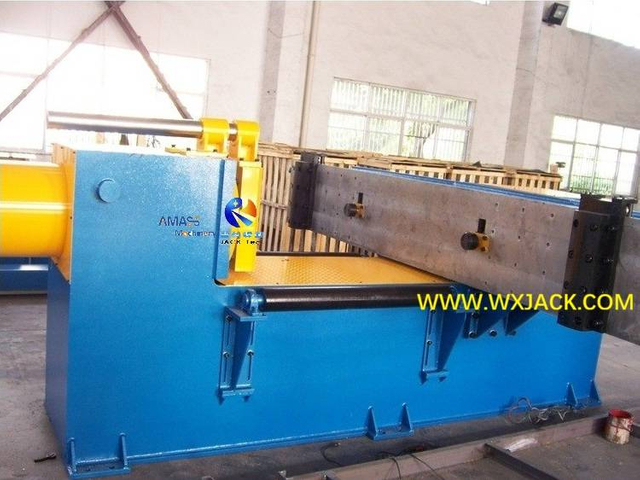

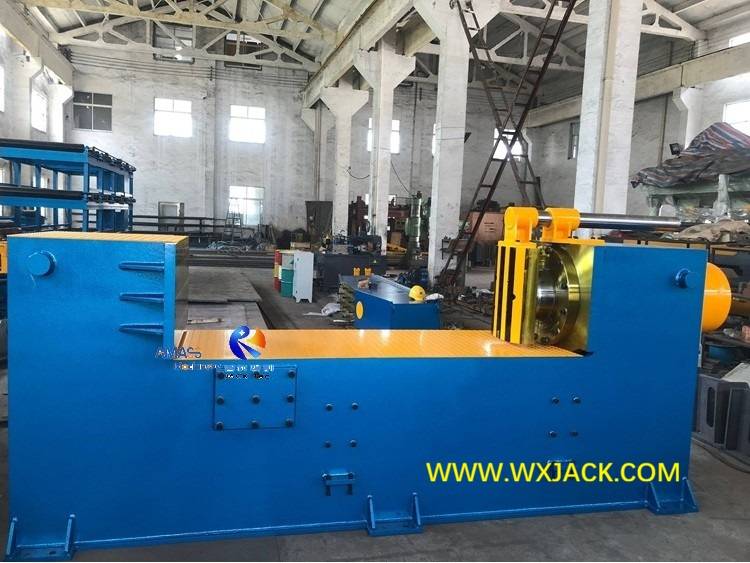

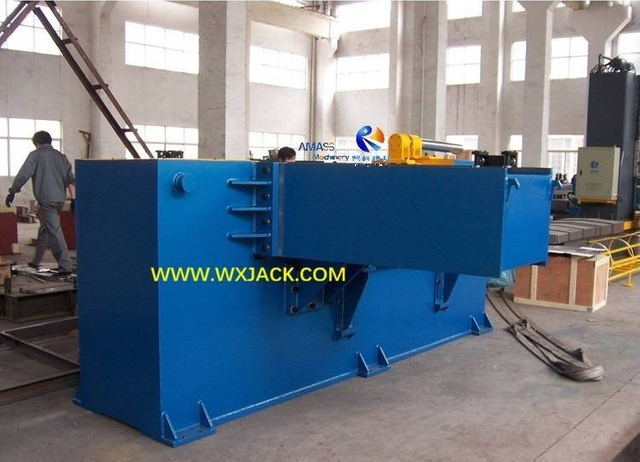

1) 无锡智科钢结构箱型梁H型钢水平纵向长向旁弯矫正机的主机：

上面第1张照片：

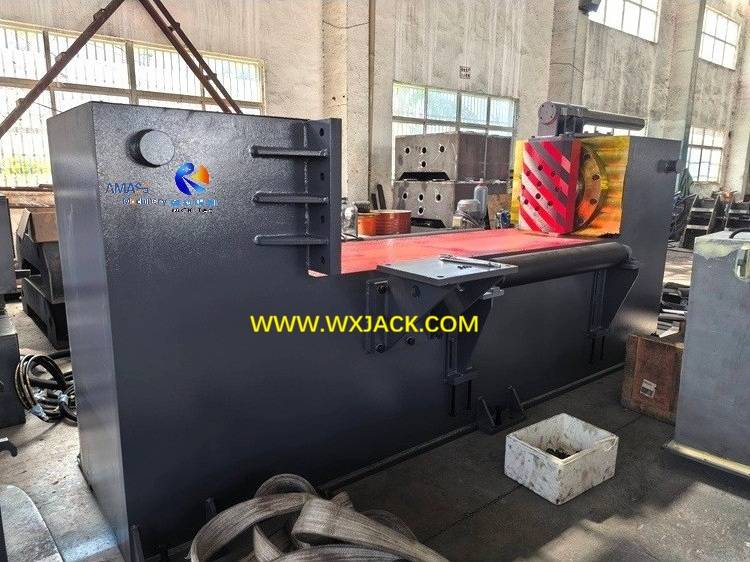

a) 这是水平长向弯曲矫正机的工作台；
b) 工作时，工件放置在设备进出料输送辊道上；
c) 纵向矫直分段进行。这样，工件在操作员控制下，一点一点地矫正完再往前向前输送，逐步通过设备；
d) 矫直工作台可以进一步分为矫直压头（上图3）和压梁（上图4）两部分；

2) 长向弯曲纵向水平矫正机的整体布局：

上面第2张照片：

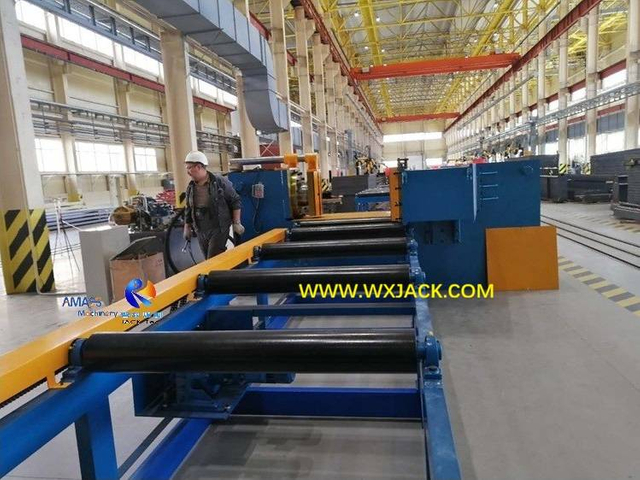

该照片反映了设备在客户现场的实际布置：
a) 矫直工作台，包括底座和压梁两大部分；
b) 进出料输送辊道；
c) 液压泵站；
d) 电控箱；
需要预留足够的空间供人员移动和工件装卸；

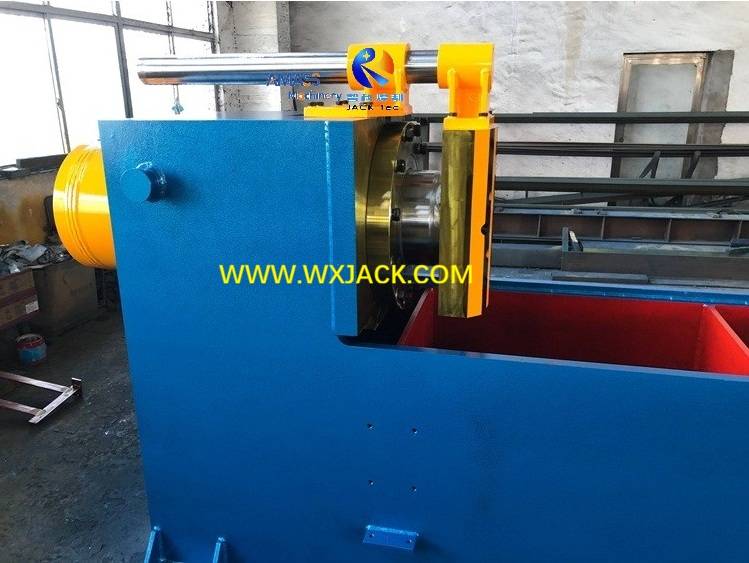

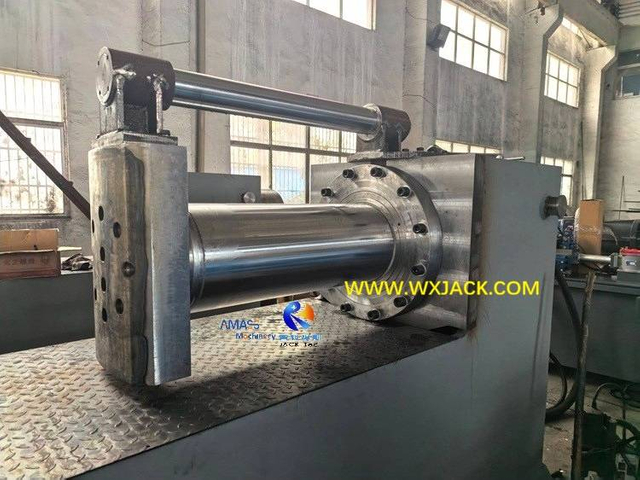

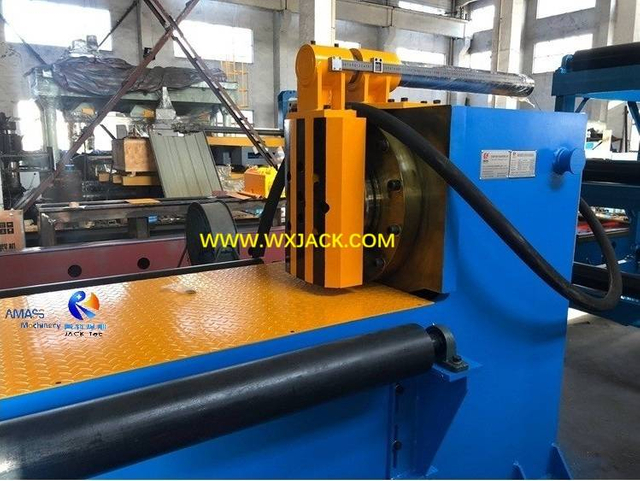

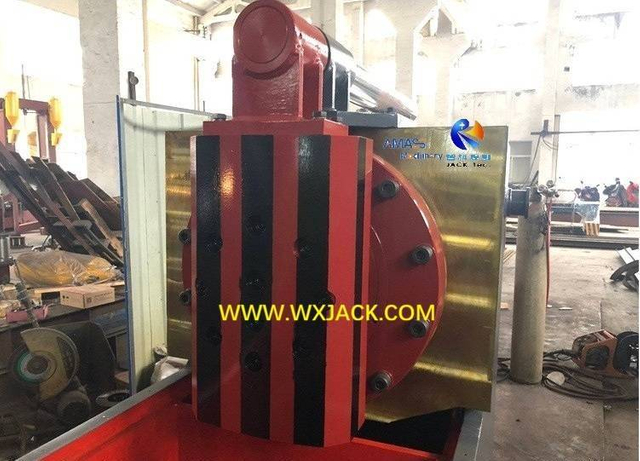

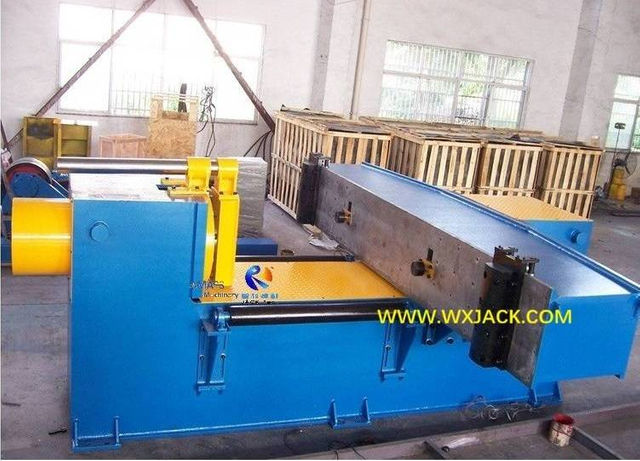

3) 无锡智科钢结构箱型梁H型钢水平纵向长向香蕉弯矫正机的矫正压头：

上面第3张照片：

a) 操作方式：矫直压头的前进由液压油缸驱动，其行程由操作人员目视控制。这是矫直操作过程中的核心要素；

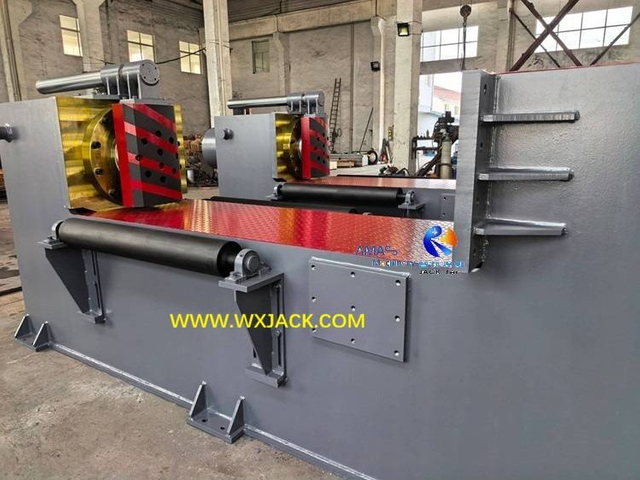

b) 安全警示色：矫直压头涂有醒目的红黑相间条纹图案，以提醒操作人员不要靠近或直接接触；
c) 精度和可靠性：矫直压头的移动由油缸驱动，通过精密加工的衬套进行精确导向，并配有标尺进行直观指示；

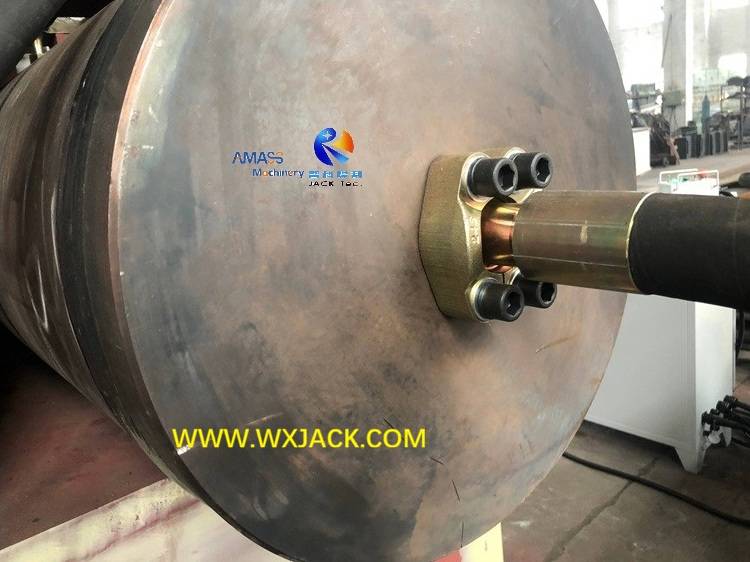

d) 矫直压头的材质和加工工艺：该压头采用35钼合金材料制成，并经过先进的热处理工艺，保证了足够的强度和韧性，能够承受日常重复的矫直作业。这充分保证了我们钢结构箱型梁H型钢纵向长向弯曲矫正机的长期、稳定、可靠的性能；
e) 使用寿命：该矫直压头的使用寿命与整台设备相同。它并非易损件，需要妥善维护；

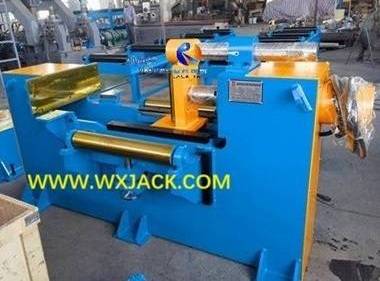

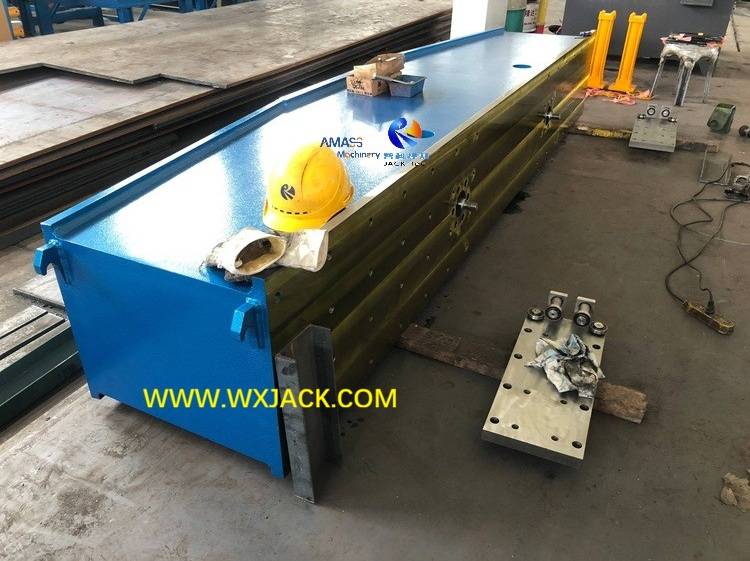

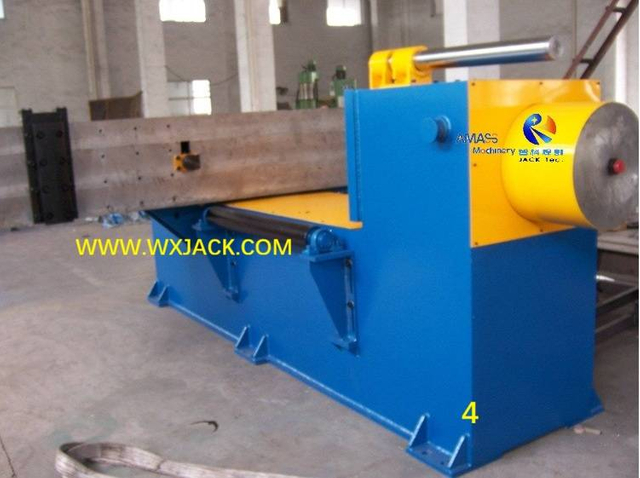

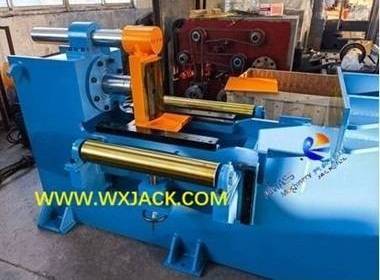

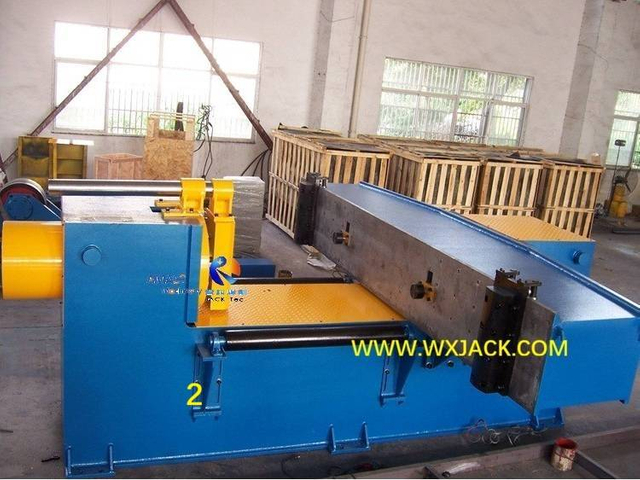

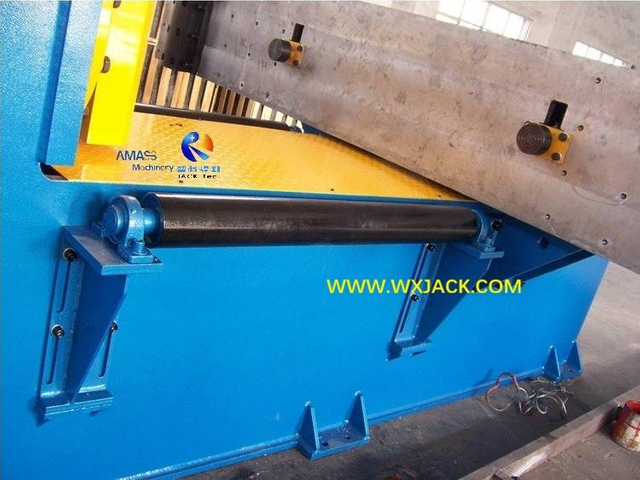

4) 无锡智科钢结构箱型梁H型钢纵向长向弯曲水平矫正机的固定式压梁：

上面第4张照片：

a) 这是设备主机的固定部分；

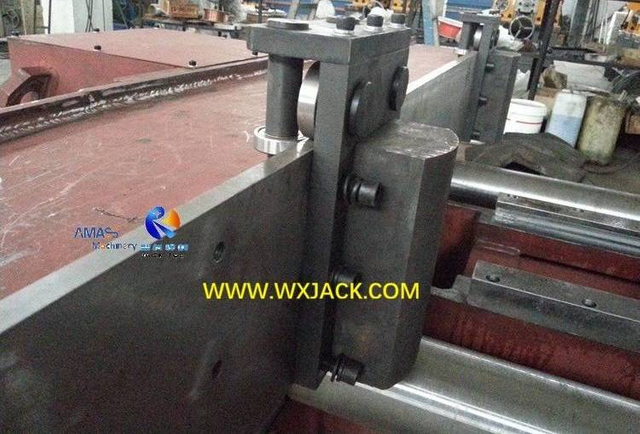

b) 用于工件定位的两个受力点（1号点和2号点）以及工件顶出器安装在其内表面上。这些部件可以在设备上观察到。

无锡智科钢结构箱型梁H型钢纵向长向水平香蕉弯矫正机的应用及相关设备

1. 钢结构箱型梁H型钢水平纵向长向侧弯矫正机的应用：

1) 应用范围：本机应用范围不如常见的H型钢翼板矫正机广泛，后者是H型钢生产线的必备设备。如果客户没有这款箱型梁H型钢水平纵向长向弯曲矫正机，工件的纵向变形通常采用火焰喷枪进行手工矫直。当然，这种手工方法过时、效率低下，且矫直效果难以控制；
2) 潜在市场需求：另一方面，这款特色设备的应用并不局限于H型钢生产线。它是一款通用液压机，适用于矫正所有截面形状规则、长工件的纵向变形。因此，本机可应用于所有钢结构生产线，例如箱型梁生产线、方管生产车间等；

2. 钢结构箱型梁H型钢水平纵向长向旁弯矫正机的相关设备：

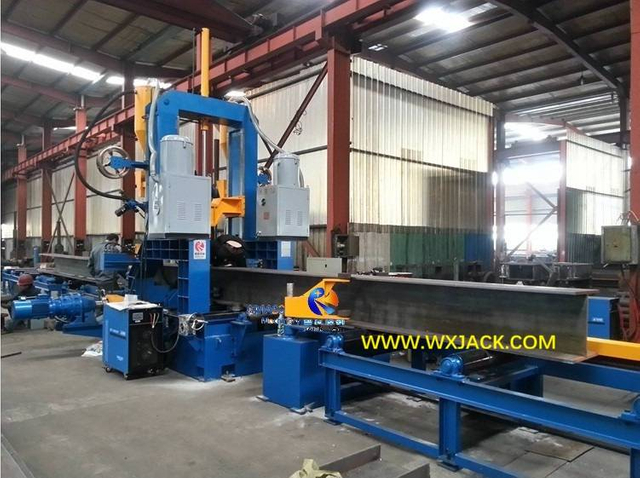

1) 用于焊接H型钢生产：PHJ和ZHJ系列三合一H型钢拼焊矫一体机（三合一H型钢组焊矫一体机），这款广受欢迎的设备通过单台设备生产轻型至中型焊接H型钢。在大多数情况下，成品H型钢需要沿其长度方向进行矫直；
2) 用于焊后端面加工：DX系列钢结构管材箱型梁H型钢端面铣。该机在钢结构生产领域非常重要，与HJ系列水平矫正机有类似的适用工件规格范围；

3. 其它重要的钢结构矫正矫直机械：

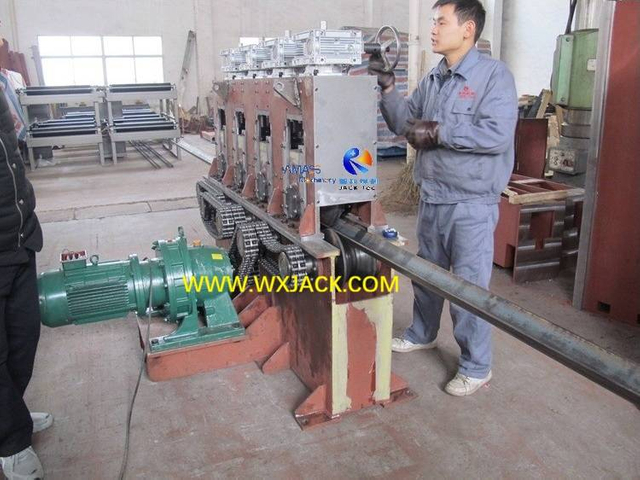

1) ASM系列角钢矫直机：用于矫直厚度3mm至20mm、边宽20mm至200mm的角钢的纵向变形；

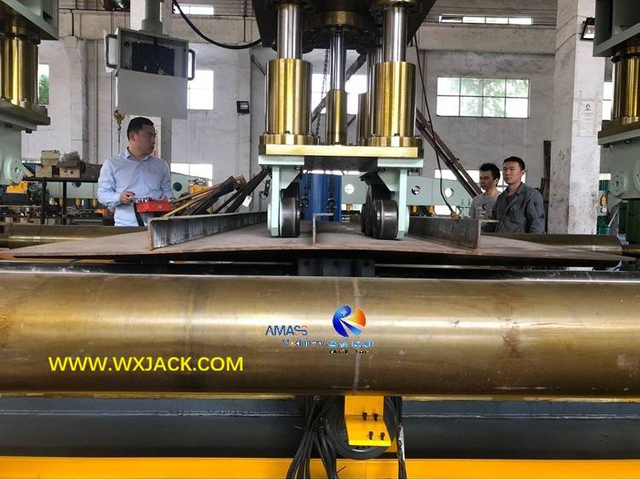

2) 加强筋板单元矫直机：这是无锡智科的另一款特色产品，广泛应用于港口机械、船舶制造、桥梁建设等大型工程现场。

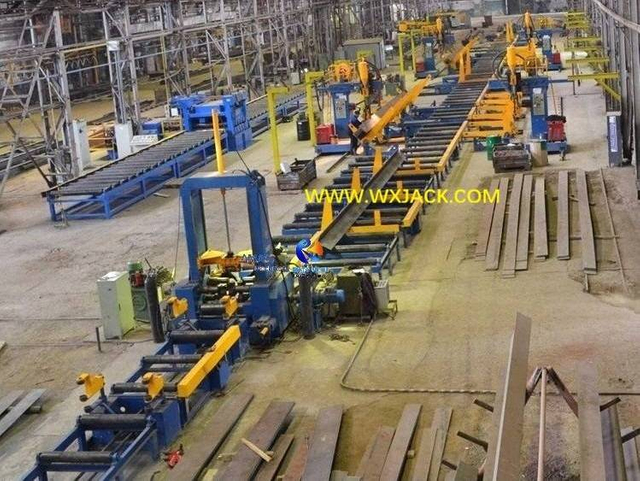

HB1500 全自动 H 型钢生产线

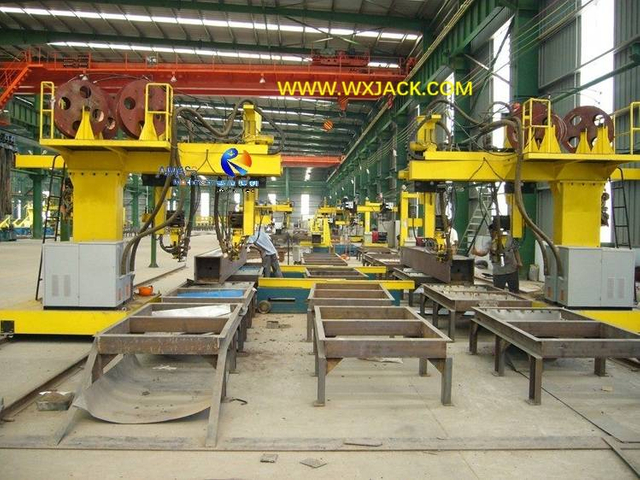

BOX1500 箱型梁埋弧焊机

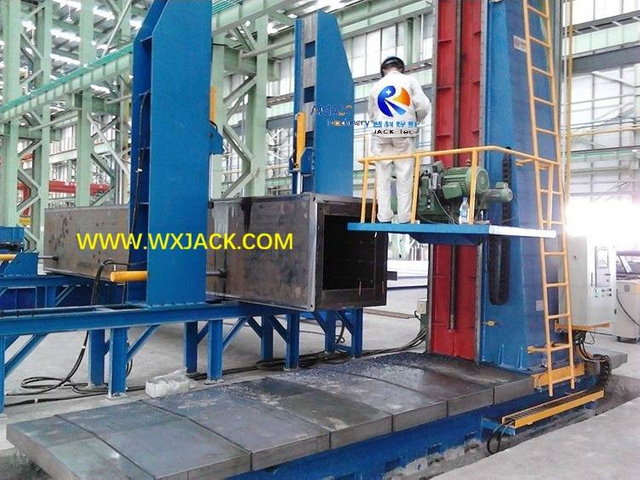

CNC-DX3030 钢结构H型钢箱型梁数控端面铣

YTJ-80 液压H 型钢翼板矫正机

PHJ15 三合一 H 型钢拼接焊接矫正一体机

ASM100 角钢矫直机

J20 加强筋板单元矫直机

RH1000 小钢板修边机

无锡智科钢结构箱型梁H型钢水平纵向长向弯曲矫正机的常见问题及回答（FAQ）

Q 无锡智科钢结构箱型梁H型钢纵向长向弯曲水平矫正机是全自动的吗？操作要点？
A
1. 1) 与其它液压压机一样，该香蕉弯矫正机需要调节液压压力吨位和两个受力点之间的距离。这些对于确保可靠的纵向矫直效果至关重要；
2. 2) 对于操作人员来说，在将工件上到输入辊道上并将其送至矫直工作台后，需根据工件的厚度、结构、材料和尺寸调整合适的液压压力。因此，我们不能说这台箱型梁H型钢纵向长向弯曲矫正机属于全自动设备；
3. 3) 另一方面，在设置好液压阀的工作压力（通常约为16MPa）和压梁上两个受力点之间的距离后，液压系统会根据工件的反作用力自动调节输出压力，进而自动调节矫直力。操作人员无需担心具体的输出矫直力应该是多少。我们设备的液压系统非常“智能”。从这个意义上讲，我们的箱型梁H型钢纵向水平压力旁弯矫正机是一款高效且操作简便的自动化设备。
Q 无锡智科工程师如何确保钢结构箱型梁H型钢纵向水平香蕉弯矫正机的安全运行？
A
1. 1) 联锁：设备的电气控制系统在调节操作和液压阀之间设有联锁装置，操作人员在调整两个夹紧点之间的距离和液压压力时，压头的油缸不会工作。这消除了操作人员意外受伤的潜在风险；
2. 2) 机器的“危险”部件：矫直压头，涂有醒目的颜色；
3. 3) 压头的前进速度先高速后微调，不仅高效精准，而且避免了操作人员因疏忽而意外将手撞到运动的压头上；
4. 4) 另一方面，如果操作人员不注意，任何设备都无法保证绝对安全。对于这台钢结构箱型梁H型钢纵向侧弯矫正机，客户团队应制定完善的作业指导书和安全规程，并严格执行。
Q 钢结构箱型梁H型钢水平长向纵向侧弯矫正机日常操作和维护的关键要点？
A
1. 1) 液压系统的精心维护，并严格执行全面预防性维护计划（TPM）；
2. 2) 液压油和机械润滑油的定期更换，并制定完善的更换计划；
3. 3) 现场工作环境的污染控制，特别是液压油和运动部件（矫直头及其驱动油缸）的污染控制；
针对这些关键要点，我们（无锡智科）作为箱型梁H型钢纵向长向弯曲矫正机的生产厂家，在设备手册中提供了详细的建议。
Q 无锡智科钢结构箱型梁H型钢水平纵向长向旁弯矫正机的使用寿命？日常操作是否需要易损件？
A
1. 1) 虽然该机矫直力高达300吨，但整体结构相对简单易懂，客户维修人员可以轻松上手。此外，其操作也较为简便，但需要一定的熟练技能；
2. 2) 在做到正确操作和维护的前提下，我们的箱型梁H型钢纵向长向弯曲矫正机可保持至少10-15年的高标准、可控性和稳定性能；
3. 3) 该机日常运行无需任何易损件，运行成本也相当低：仅需电力和润滑油。
