无锡智科钢结构件链条翻转机，为客户提供最安全、最可靠的操作设备！

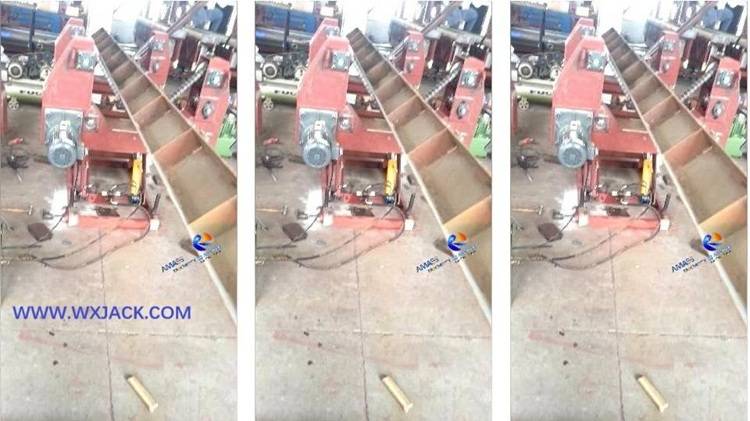

左侧滚动图片：钢结构件链条翻转机中工件如何实现位置变换

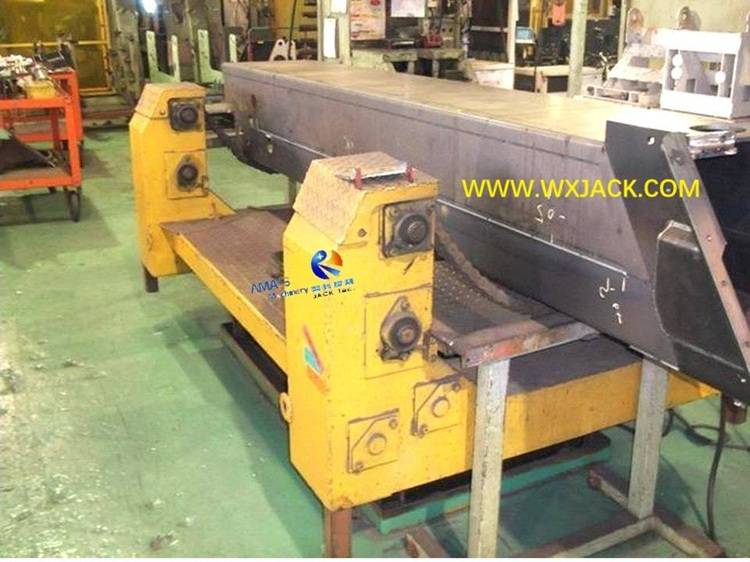

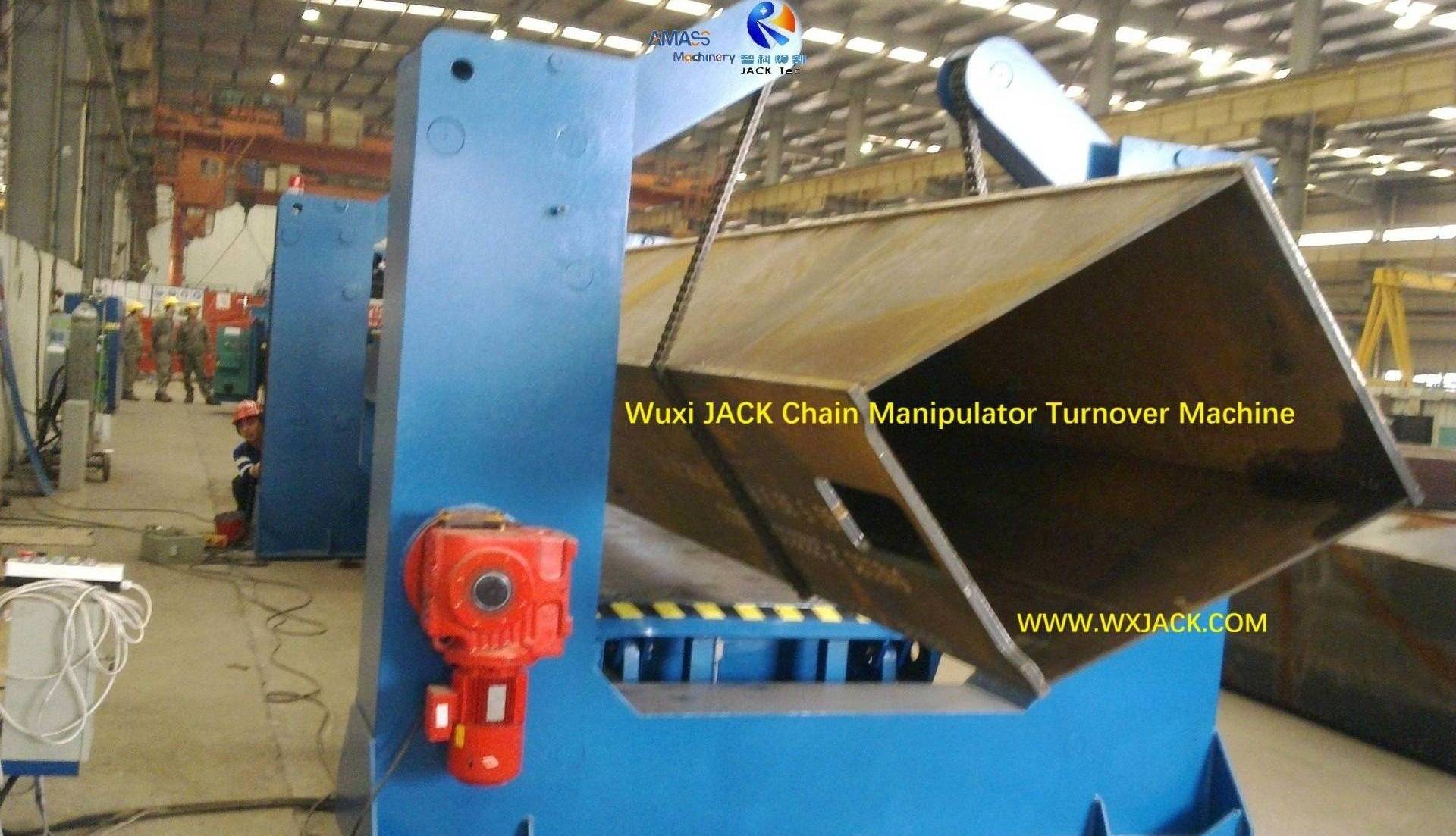

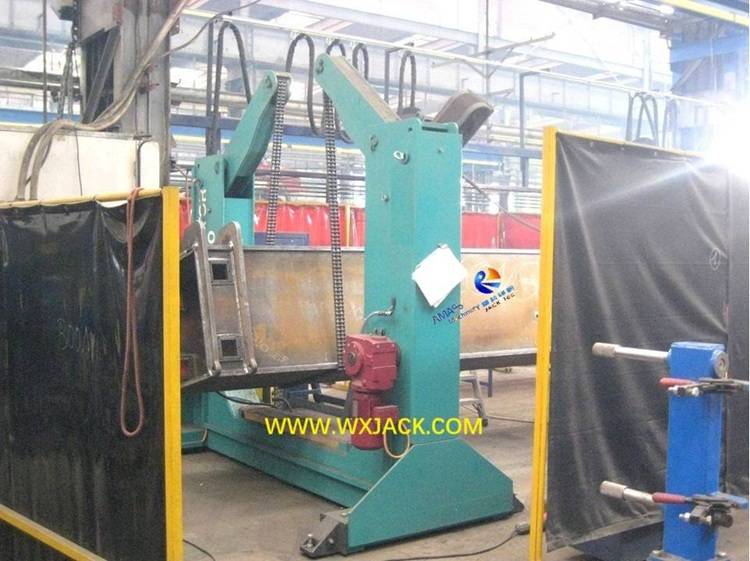

工作原理：简单来说，钢结构件链条翻转机对长、重工件的升降、翻转，是通过摇臂（翻转架）、提升链条、链轮链条共同作用实现的：
1、链条贯穿摇臂与提升链，形成封闭的回路，可对工件进行0°～360°旋转；
2、升降动作：工作时，在油缸驱动下，摇臂作上下摆动，将工件相应地上下传送至规定的高度水平；
3、同步回转：同时，链条沿其封闭的环路旋转，带动工件翻转或倾斜，达到目标角度。


一、链式翻转机及钢结构件链式输送机的重要作用：

二、钢结构件链条翻转机的优点：

三、钢结构件链式翻转机的重要性：

1、钢结构件链式翻转机的适用场景：

2、钢结构件链条翻转机的技术特点：

4) 钢结构链式翻转机采用不同的驱动类型：

5) 灵活选择最适合链式翻转机的机械结构：

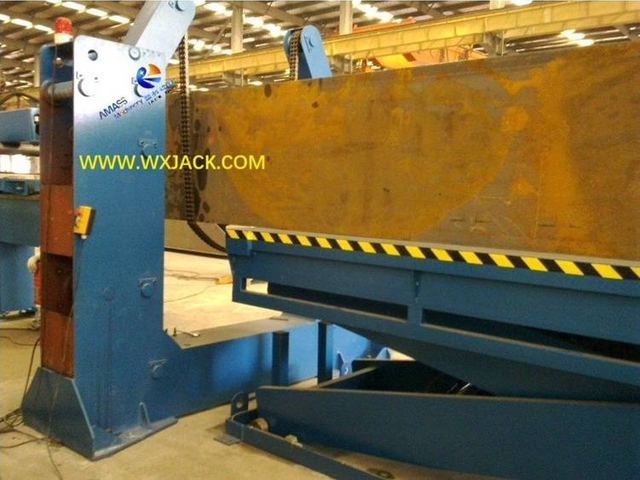

1、工作特点：

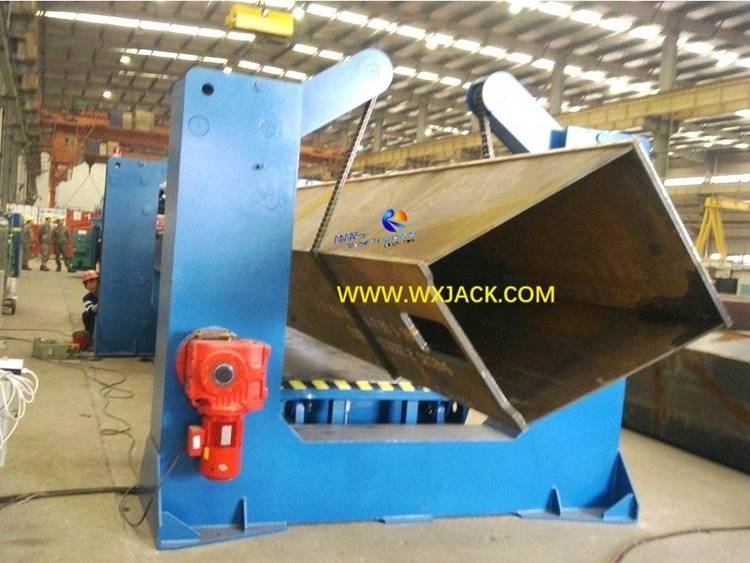

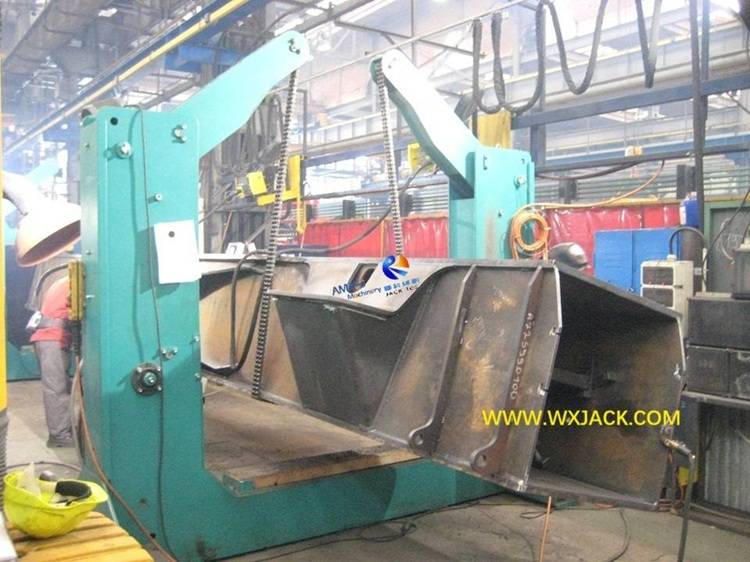

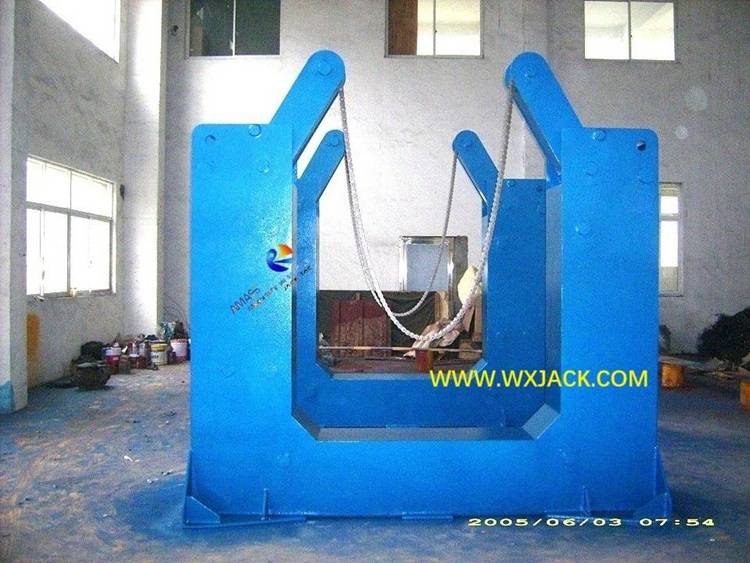

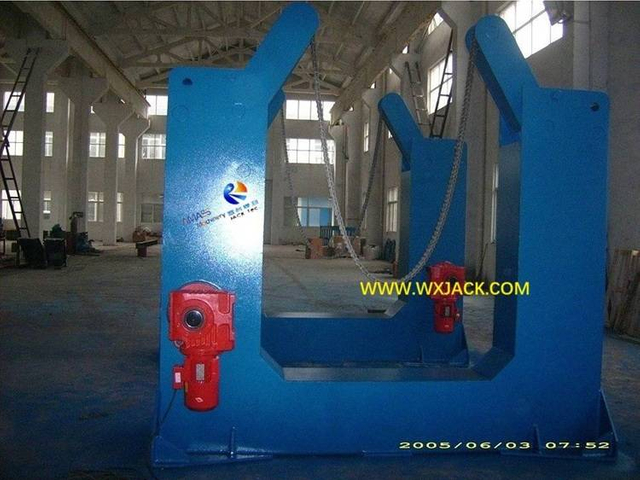

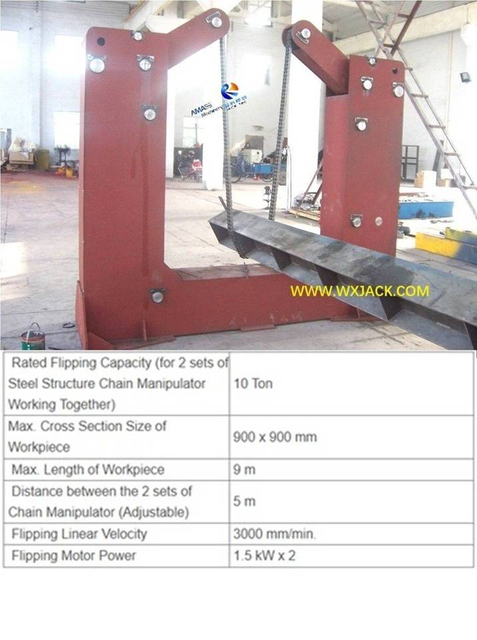

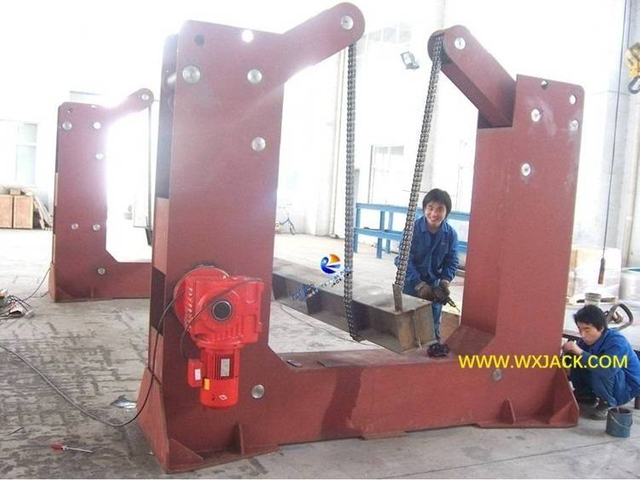

1) 用途及场景：该U型链式翻转机可升降长钢梁工件，同时翻转工件到任意所需角度。本设备可灵活应用于任一工位；
2) 工作方式：在作业现场，通常两套U型钢结构链条翻转机组成一个整体进行工作，以充分适应较大的工件长度；

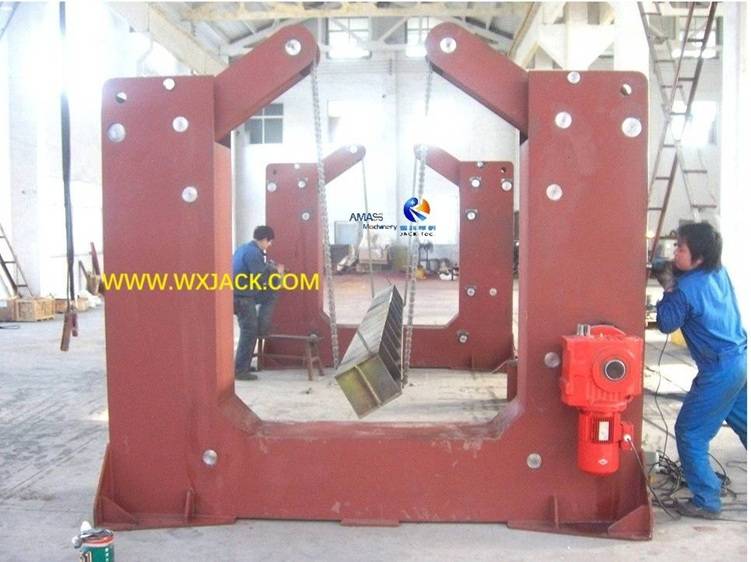

3) 安装：U型机身通过地脚螺栓牢固地安装在车间地板上。两组U型架之间的距离可根据工件的最大长度进行调整；
4) 链条翻转机设备工作运动（自由度）的驱动方式：
a) 工件升降：液压油缸驱动摇臂摆动；
b) 工件翻转：电机减速器驱动链条回转。

2、U型钢结构件链条翻转机的技术参数：

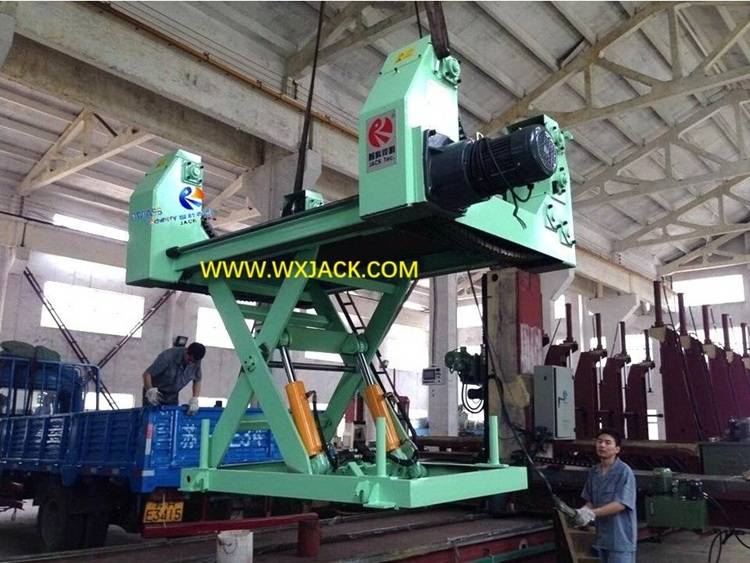

1、工作特点：

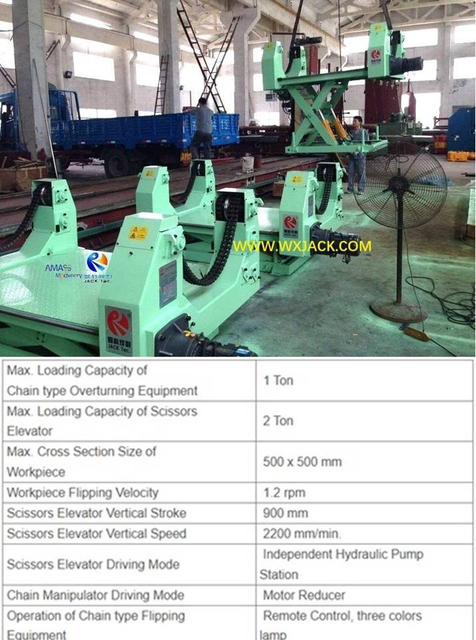

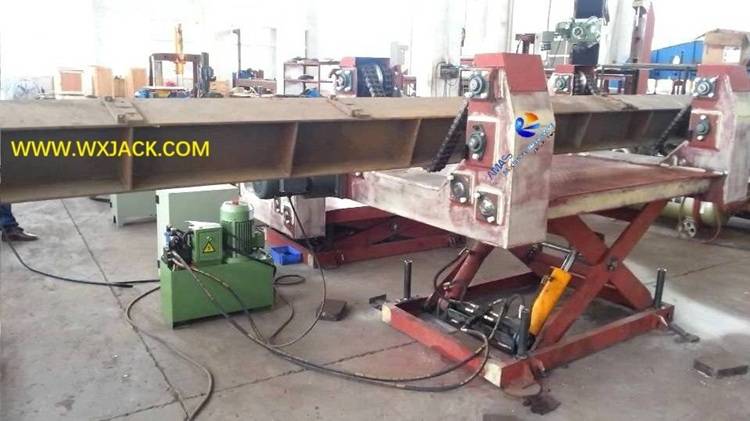

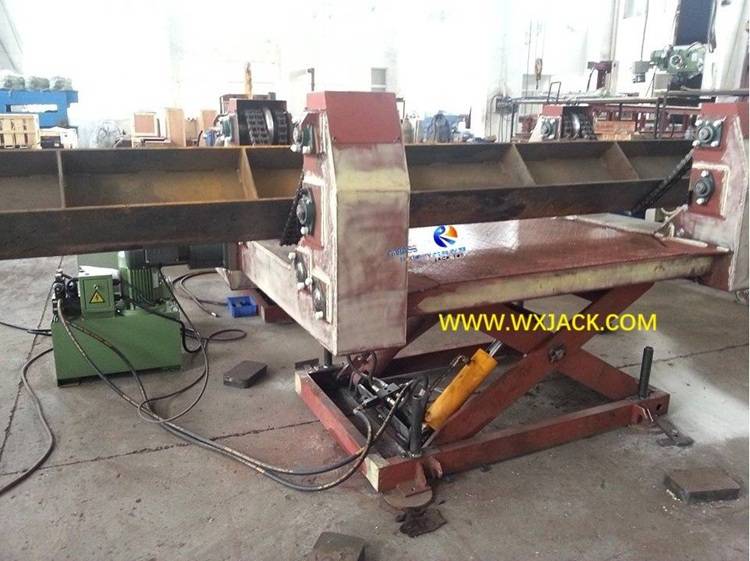

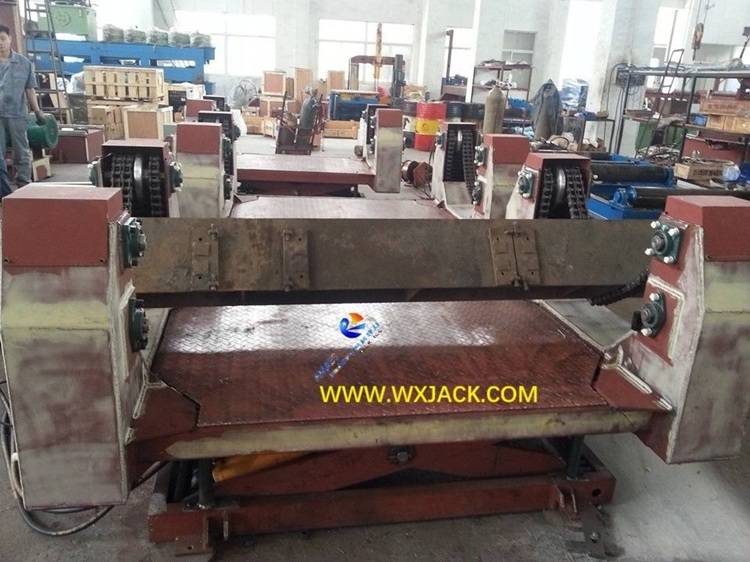

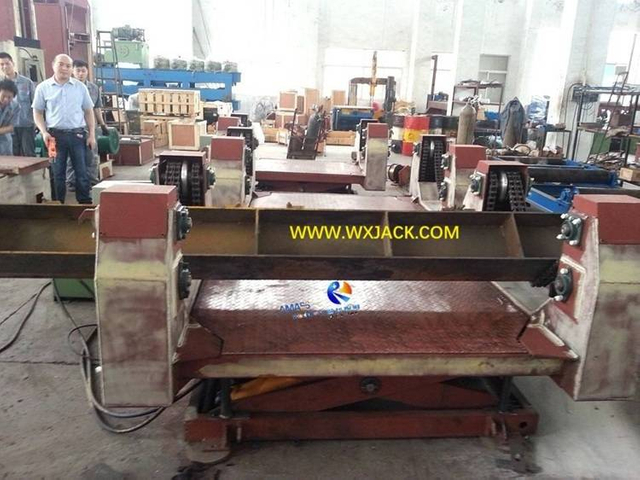

1) 结构与功能：该链式翻转机通过底部的剪刀式升降工作台，将钢结构工件提升到期望 的高度，再通过顶部的链条将工件翻转到所需角度；

2) 工作场地：该链条翻转机应用于工程机械生产线，用于在焊接、装配过程中改变结构件的位置和方向，以获得最理想的作业位置，并符合人机工程学要求，以及最佳的焊接质量；

3) 驱动方式：底部剪刀式升降工作台采用油缸驱动，顶部链条转动采用电机减速器驱动。

2、整体升降式链条翻转机的技术参数：

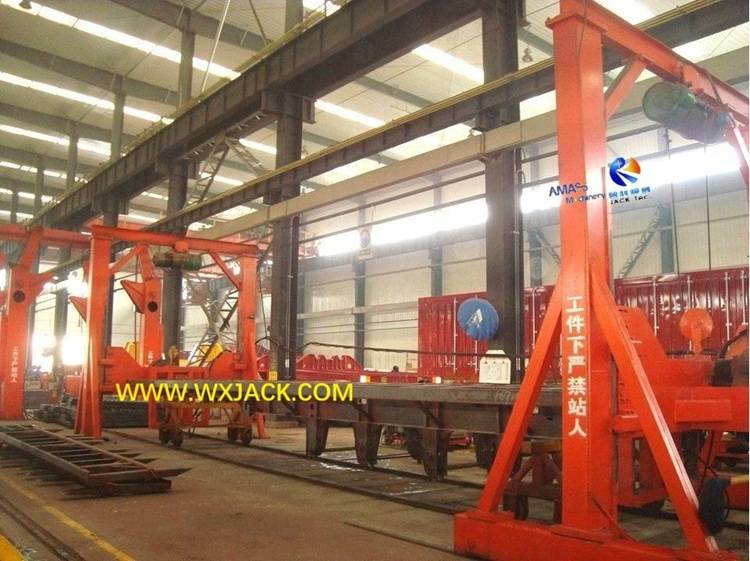

1、链式翻转机工作概述：

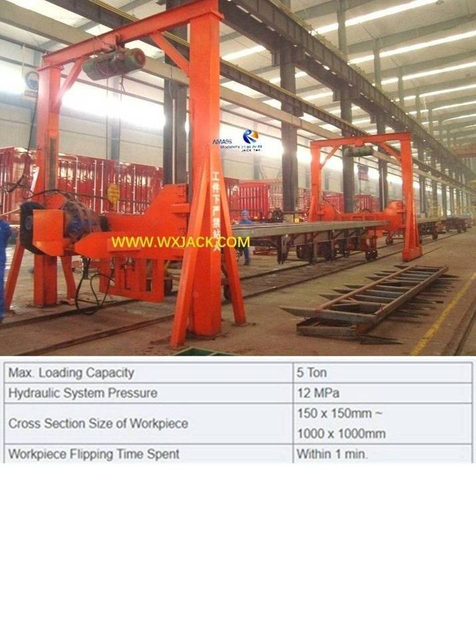

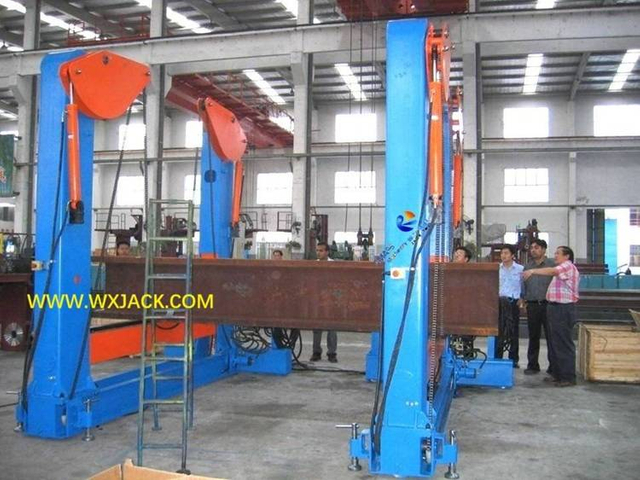

1) 结构：如右图所示，该钢结构件链条翻转机设备由2组单独安装的大型箱型龙门架组成，龙门架外立柱内各安装有2组升降工作台，2组工作台之间通过环形链条连接，由箱型架上方安装的电动葫芦驱动；
2) 功能： 工作时，工件两端分别装在两组工作台上，随着两组工作台的升降，大而长的工件的高度将被调整至合适的工作高度。此外，随着链条从两组工作台升起，该钢结构件链条翻转机还可以将大工件翻转到所需的角度位置；
3) 工作地点：本链条翻转机适用于独立的大型焊接工作站。

2、台式升降链式翻转机的技术参数：

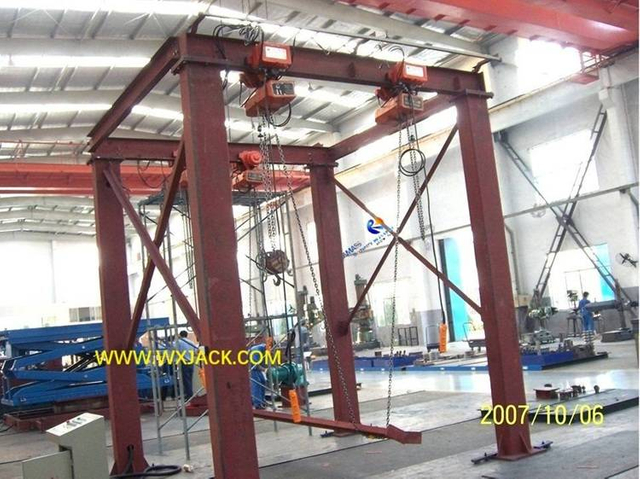

1、电动葫芦式钢结构件链条翻转机的技术特点：

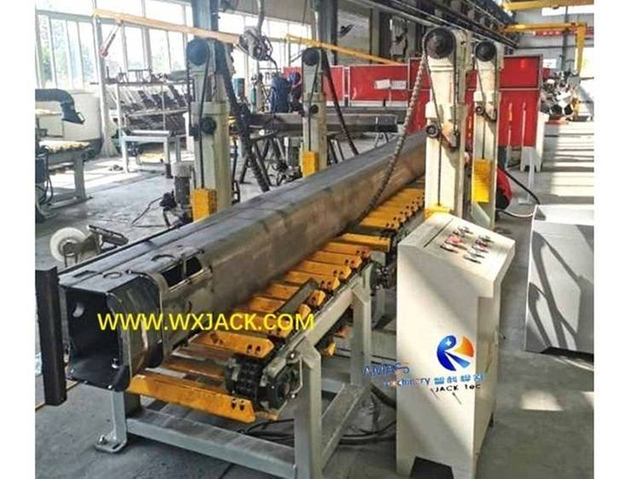

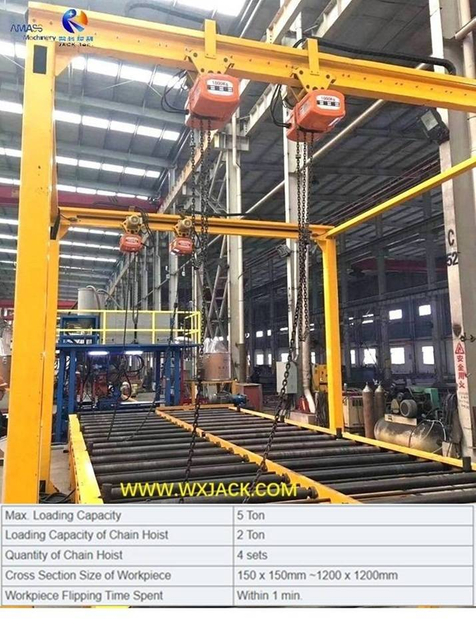

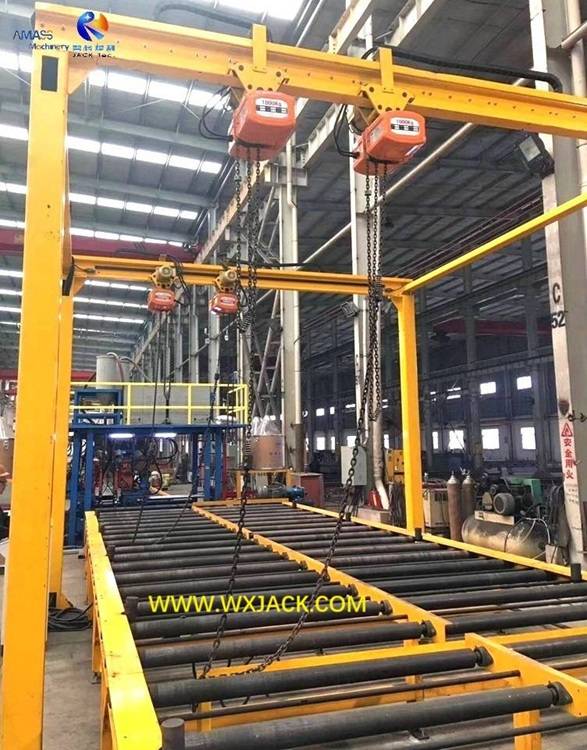

1) 用途及结构：该链条翻转机用于生产线上钢结构梁工件的翻转，以实现大、重工件的双面焊接、组装；链式翻转机结构为固定式箱型框架结构，集成安装在生产线辊道上；
2) 工作地点：该链条翻转机安装在生产线辊道的正上方，并包围住产线辊道；
3) 操作：为了调整工件位置，工件通过链条被提升到空中，通过链条的回转来调整其角度位置，然后再次下降到生产线辊道的表面上；
4) 驱动方式：整个钢结构工件位置变换：上升、下降、翻转均采用安装在链条翻转机顶部的4台电动环链葫芦驱动。

2、电动葫芦传动链条翻转机技术参数：

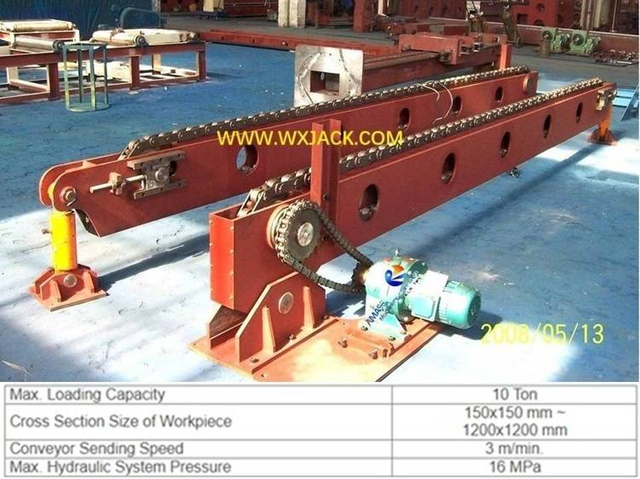

1、工作特点：

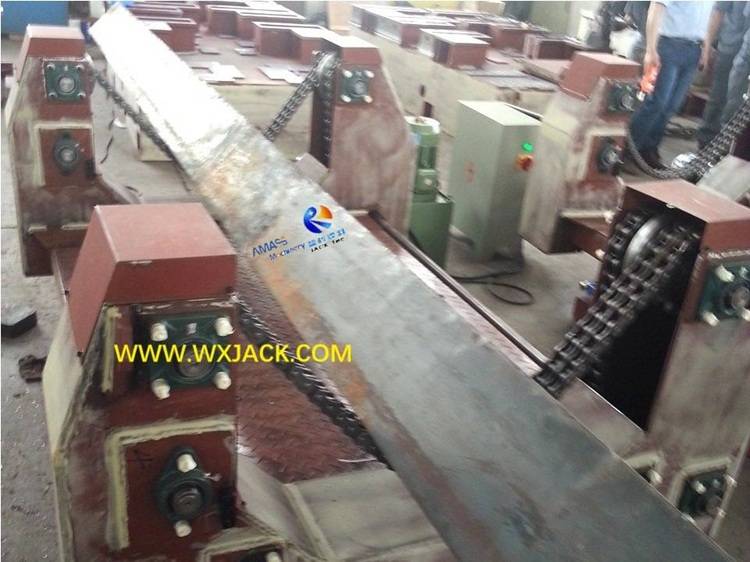

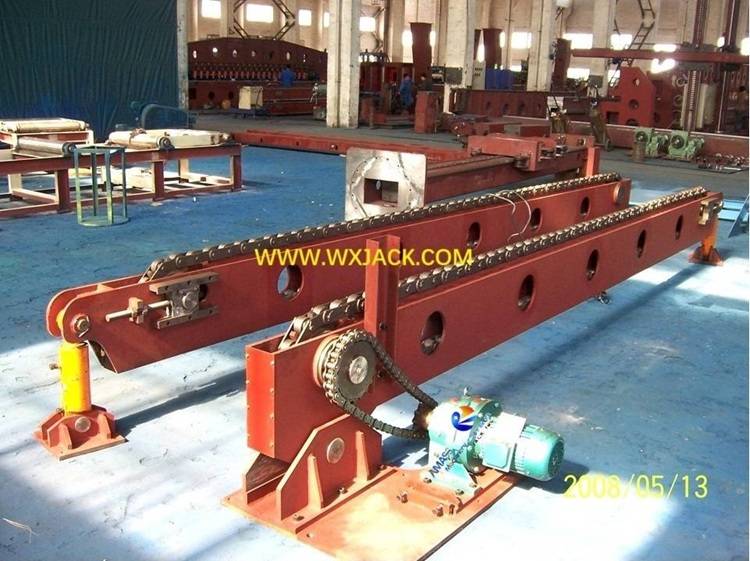

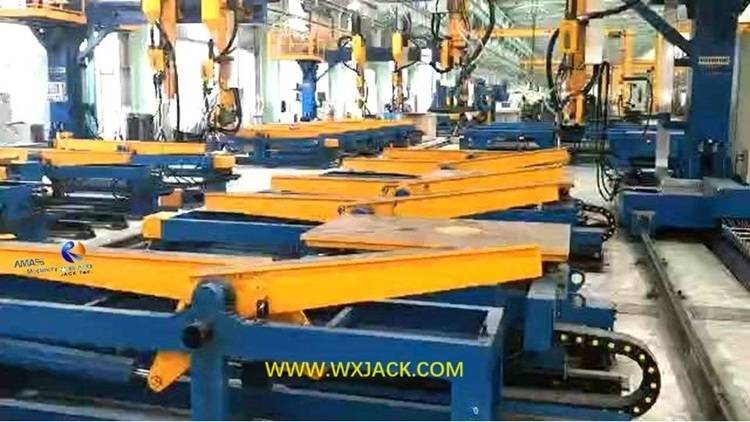

1) 用途及使用场所：该液压驱动钢结构件链式输送机用于生产线各工位之间输送工件（钢结构、板材），功能与移钢机类似；

2) 钢结构件链式输送机的结构及工作步骤：

a) 钢结构件链式输送机的两端装有液压油缸；
b) 当需要在工位间输送大型、重型工件时，油缸动作，将工件顶升到较高高度，通过回转链条将工件向前送出；
c) 然后油缸再次工作，钢结构件链式输送机将工件降低到原来的高度，送至目标工位；
3) 本钢结构件链式输送机的驱动方式：
a) 送料：采用电机减速器带动环形链条转动、循环
b) 工件升降采用油缸驱动。

2、钢结构件链式输送机的技术参数：
