Wuxi Jack H光束生产线,为客户建立了宏伟的结构!

“ H光束生产线”中的导航栏

H光束生产线上的轮廓:目的,专业和强度

1. H光束生产线的目的和专业是什么?

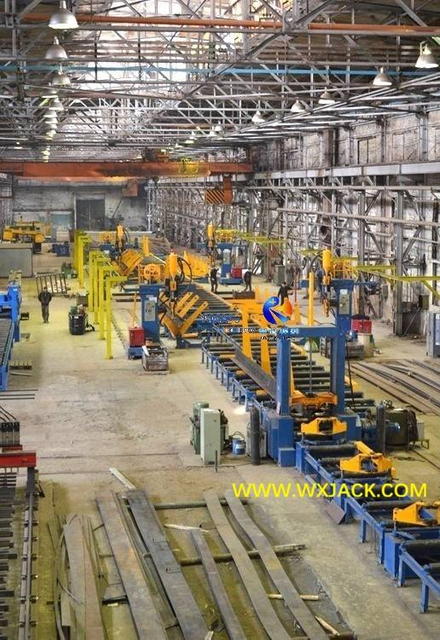

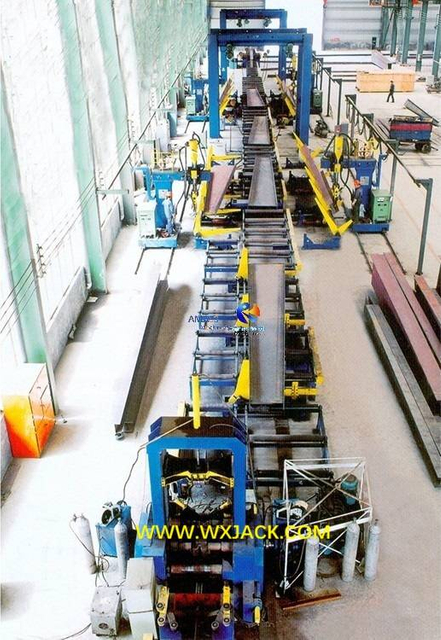

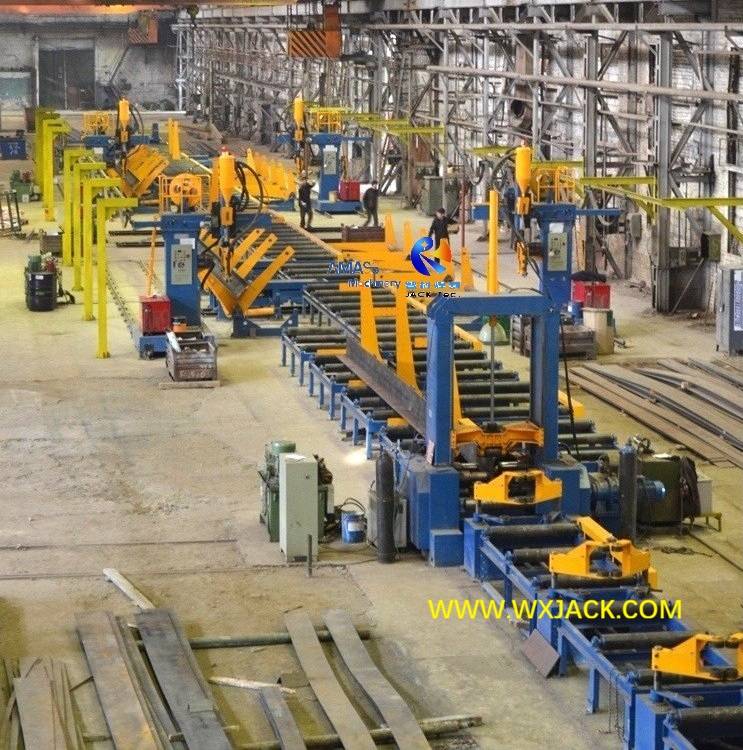

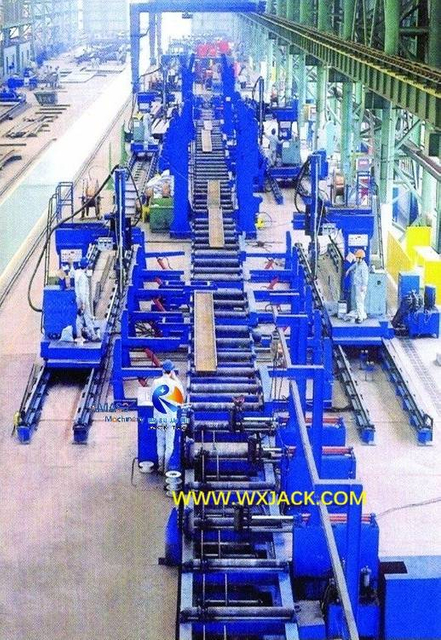

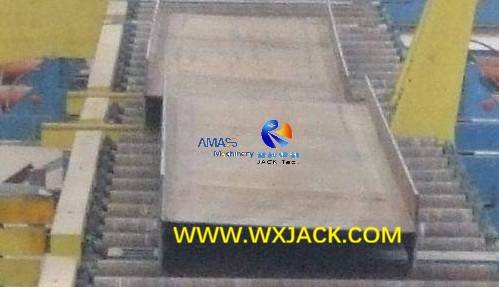

1)H光束生产线,您可以从上面的大型鸟瞰图中检查,是一种以流线形式部署的自动机器,用于以全自动方式产生焊接H梁,I梁和T梁;
2)H束生产线最显着的功能是高度自动化。在一系列内部逻辑设备的支持下,包括45°/ 60°/ 90°/ 180°倾覆的机架和钢输送机,H束生产线可从碳钢板的原材料中产生焊接H束和T梁,并带有带有碳钢板的原材料人类干预程度最低;

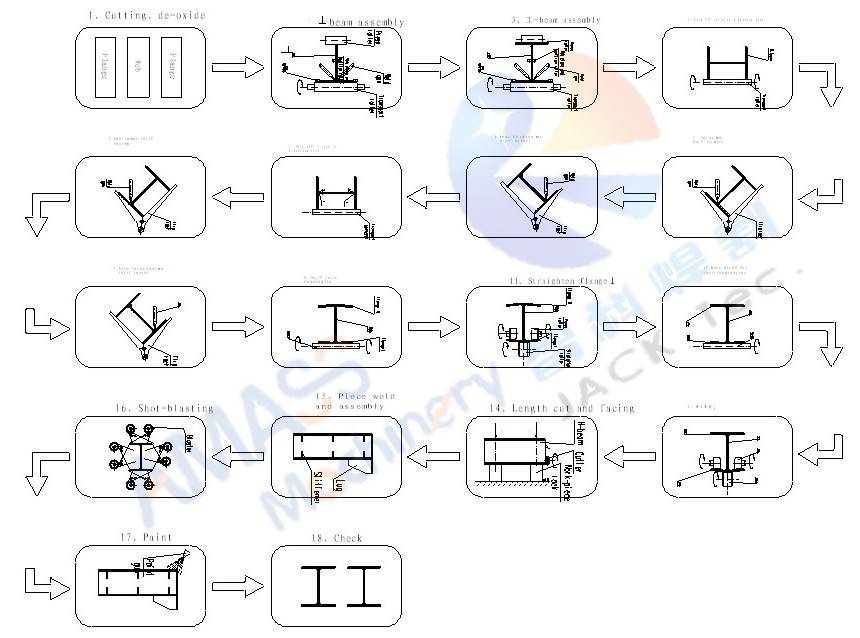

2. H束生产线产生的焊接H光束的设计草图和物理照片如下:

3- H光束生产线 2- H光束生产线

3. Wuxi Jack H光束生产线的强调是什么?

1)Wuxi Jack Engineering团队和生产团队在制造H光束生产线上拥有超过二十年的经验和积累;
2)自2000年以来Wuxi Jack已经生产了数百套H束生产线,H束生产机以任何形式:不仅以全自动和半自动H光束生产线,但也以单个H梁生产机器,包括CNC板切割机,H梁组件机,H梁焊接机和H梁伸直机,以及前面提到的45°/60°/90°/180°/180°倾覆的机架和钢制输送机;

3)Wuxi Jack在2010年向俄罗斯出口了这一特定的重型H光束生产线。如今,Wuxi Jack生产的H光束生产线及其Incomporated H光束生产机已经分布在中国钢结构行业的设施中,在全球范围内,帮助全球客户建立了高质量的焊接H光束,I Beam和T Beam In In一致的性能。

Wuxi Jack H光束生产线,永远不会失败您的期望!

Wuxi Jack生产H光束生产线设备:

Wuxi Jack End Faceing Machine制造的成品端面

1 Plate Cutting- 8- Original Plasma
2 Assembly 10- From Manual-5
3 H Beam Welding 21- LHC Column type High Precision
4 H Beam Straightening 1- YTJ- series
5- H Beam Flipping 3- 180°翻转 180°Flipping
6 Plate Cutting CIMG1874
8 H Beam Welding 19- LHT T type High Quality
7 H Beam Assembly Machine IMG_7195

使用Wuxi JackH光束生产线

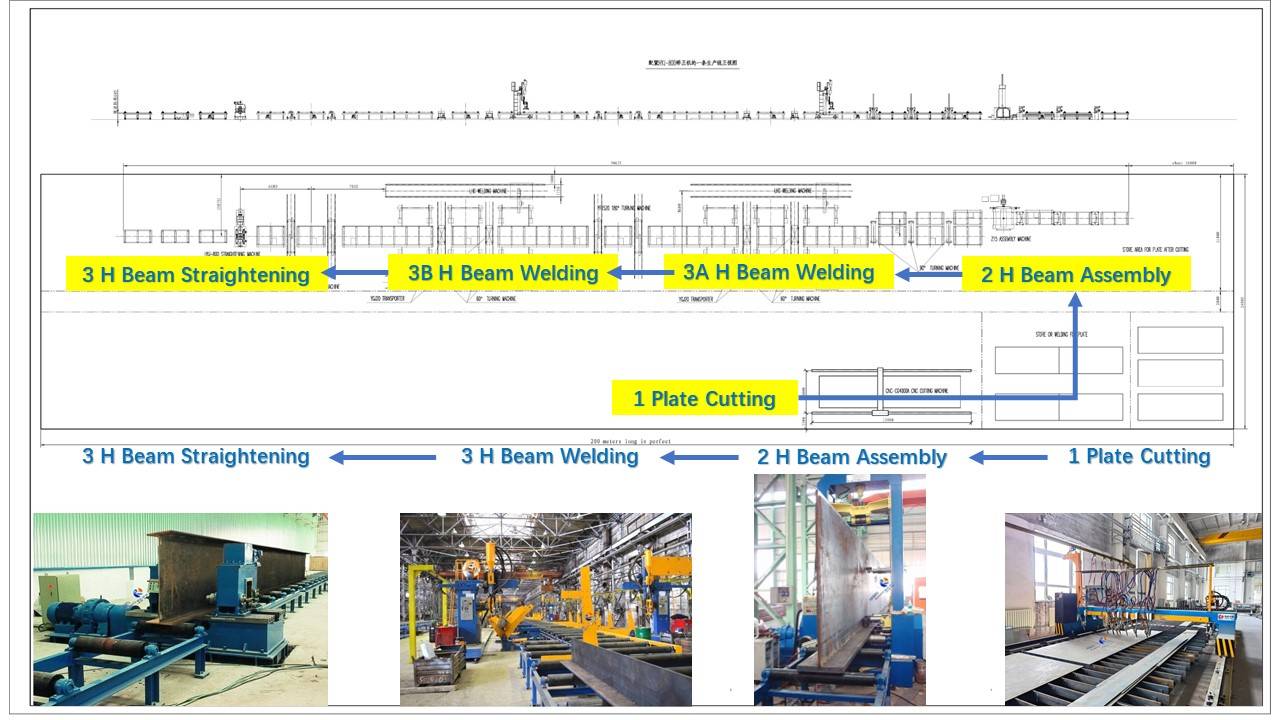

1.自动H光束生产线中的制造路由图:

地图中的标记数表示:H光束生产设备:

1CNC脱衣板切割机
2H光束组装机
3倾覆的架子
4H光束焊接机
5H梁伸直机

2.计划安排在HB系列自动H束生产线:

H光束生产线中的有能力的设备:

H光束生产线中的核心设备:

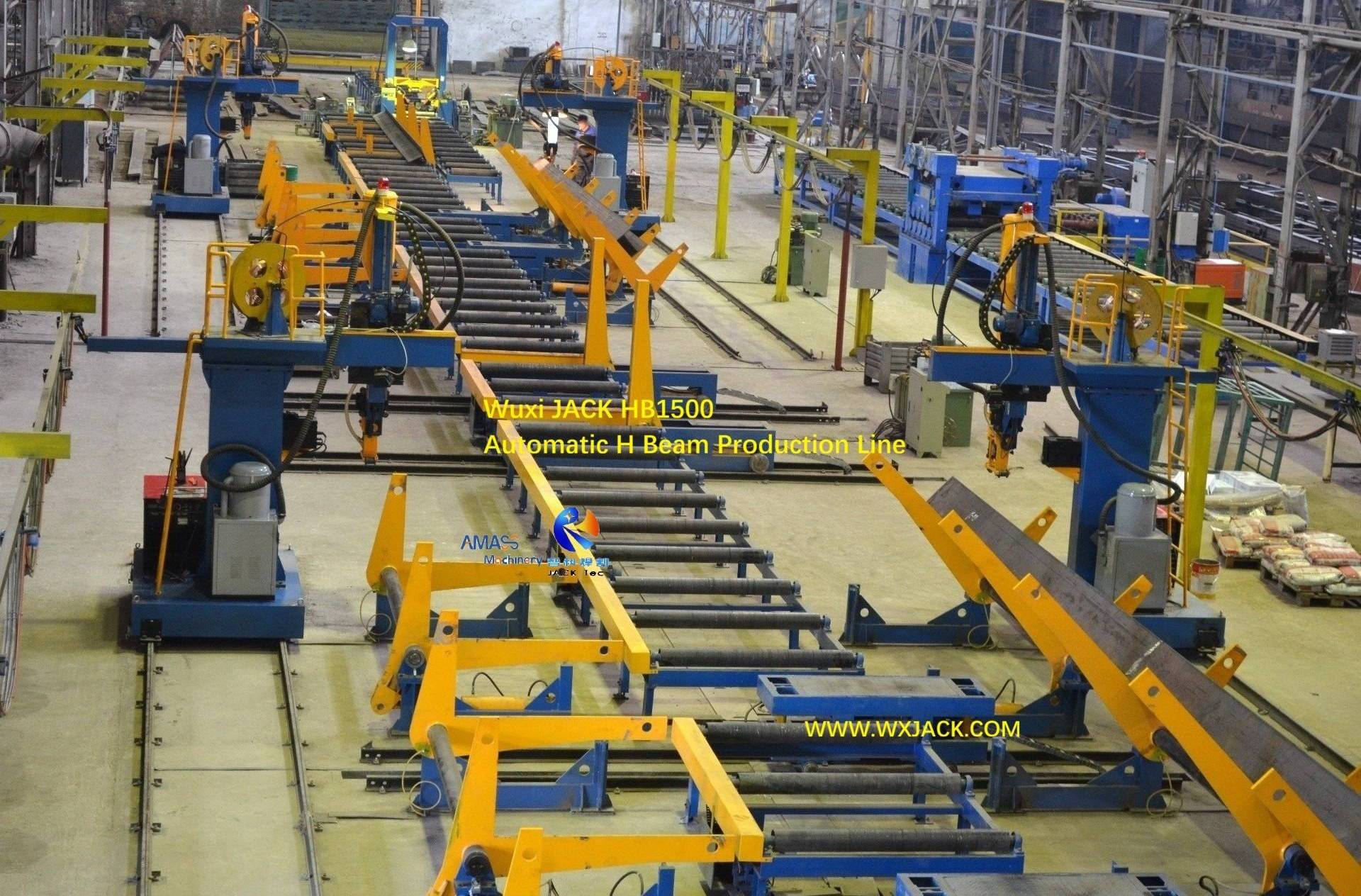

以下是自动HB1500 h梁生产线上的布局计划。 H梁生产线的复合物中有5种类型的H梁生产机:

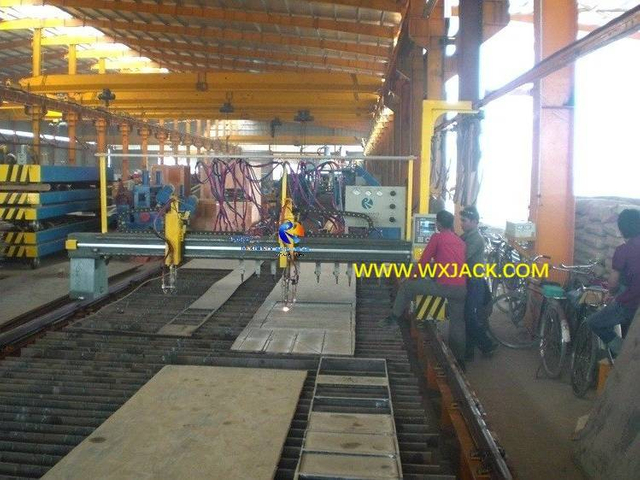

1 CNC脱衣板切割机:

从碳钢板上切割带状板;

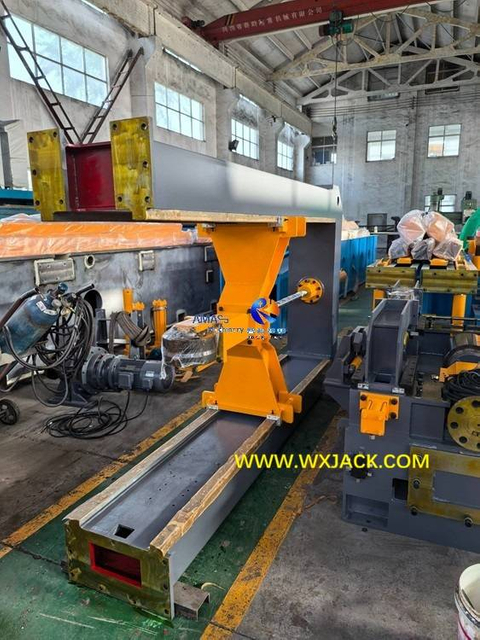

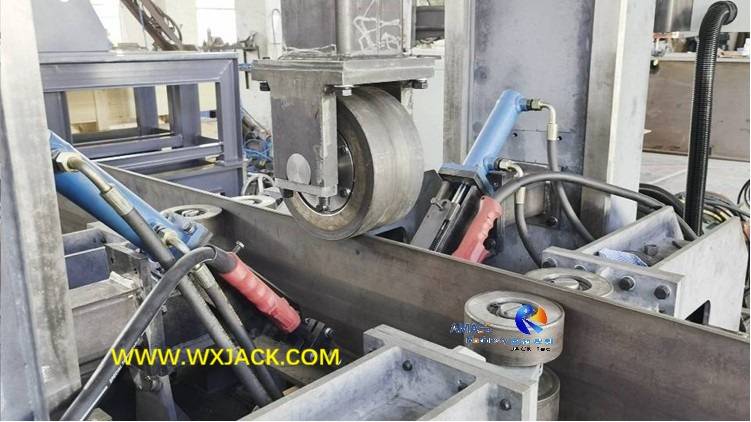

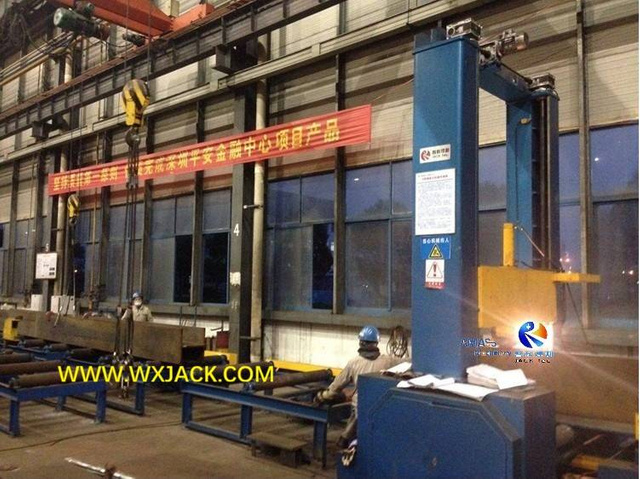

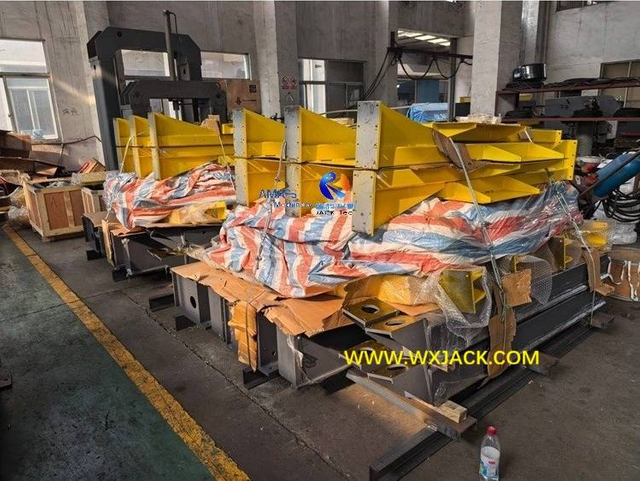

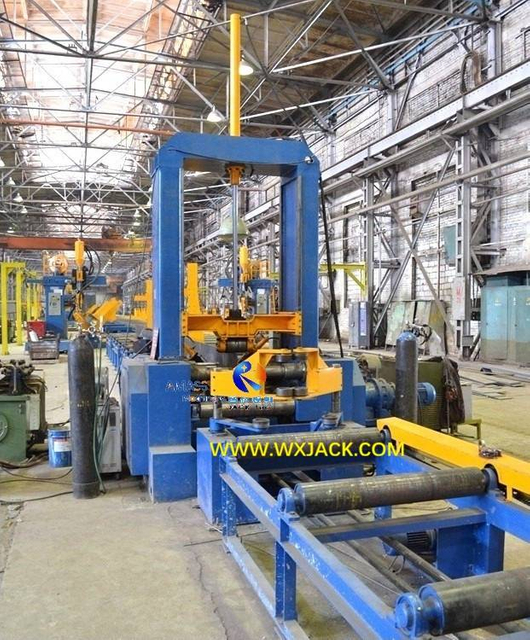

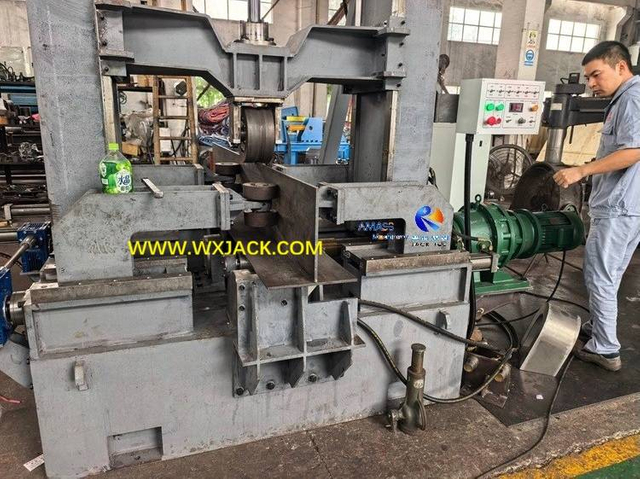

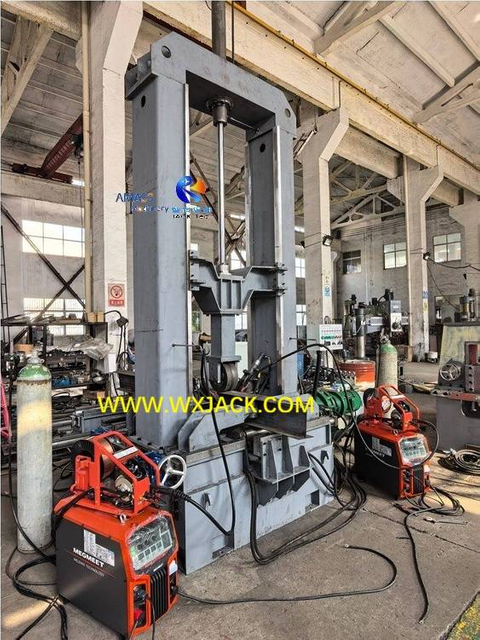

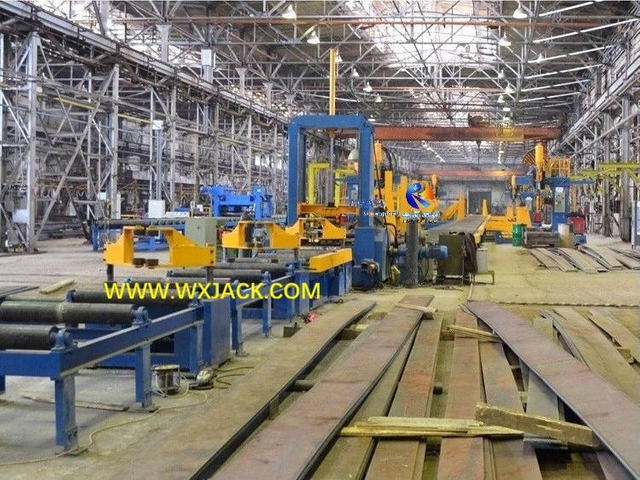

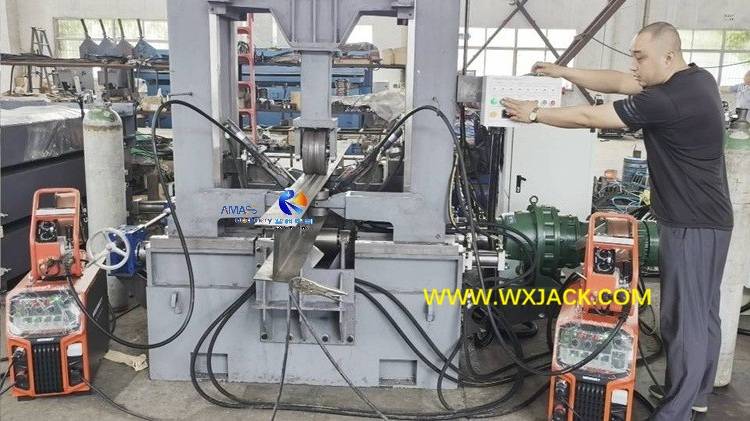

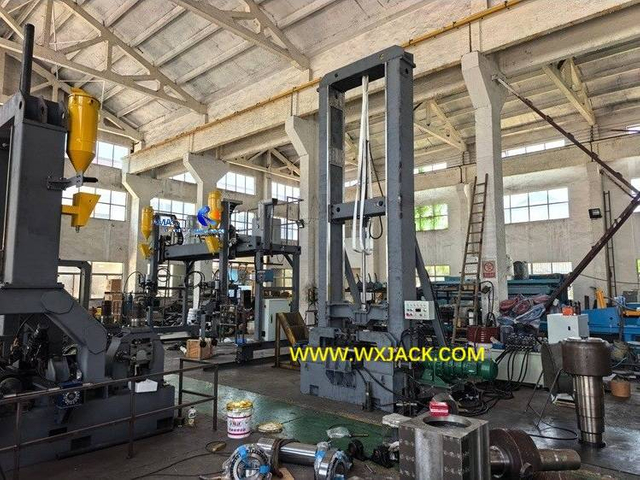

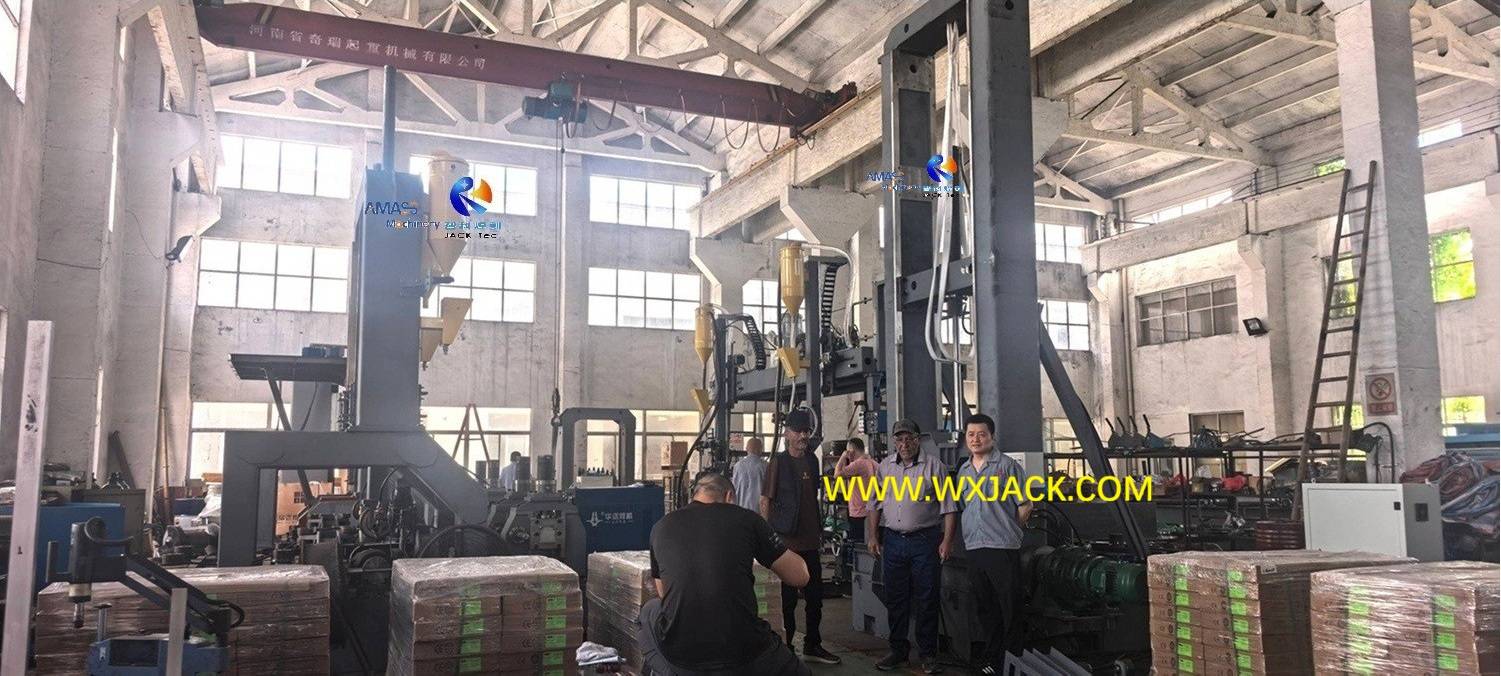

2 H光束组装机:

将带状板安装到第一t梁中,然后将其固定在h上,然后在其上固定焊接;

3 工件翻转架子和钢:

这就是将H光束生产线与其他设备区分开的原因:材料,处理过程和完成

产品流过整个H束生产线,到达最佳方向而没有阻碍,所有这些都是

受益于倾覆的架子和钢制输送机;

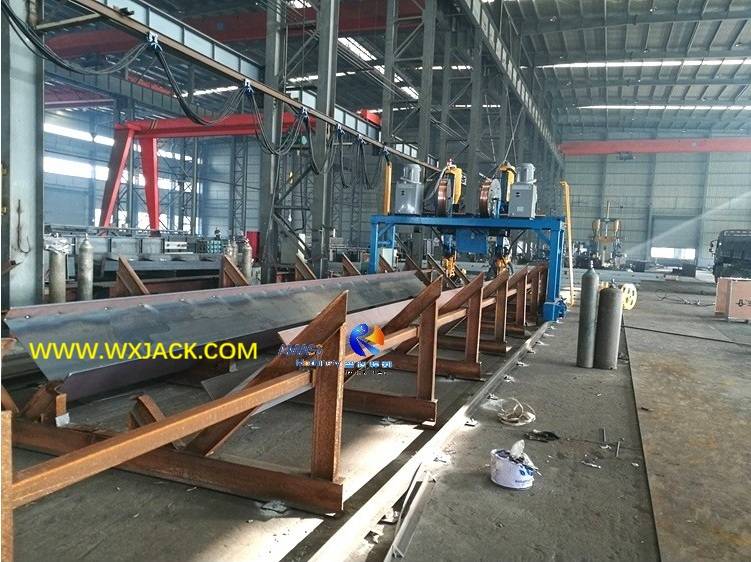

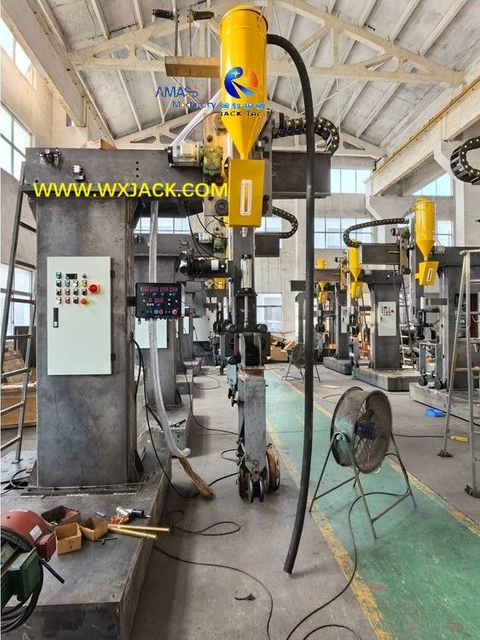

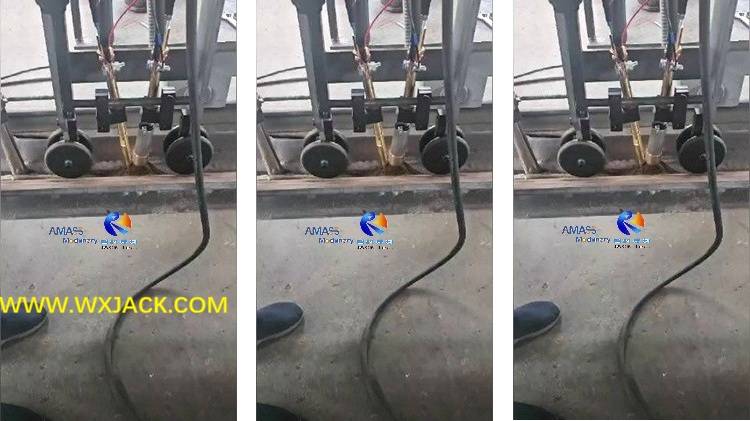

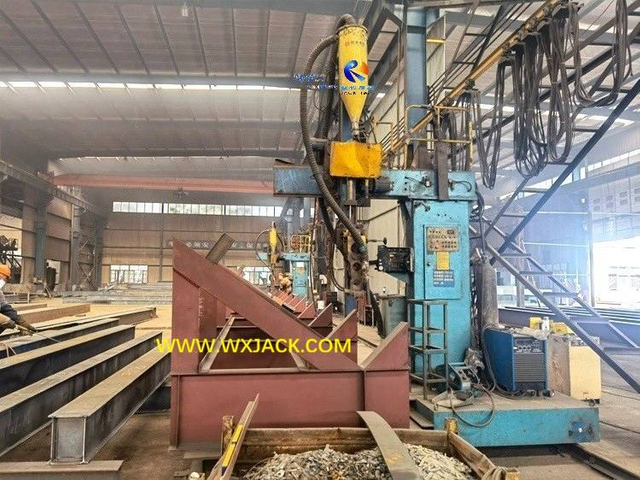

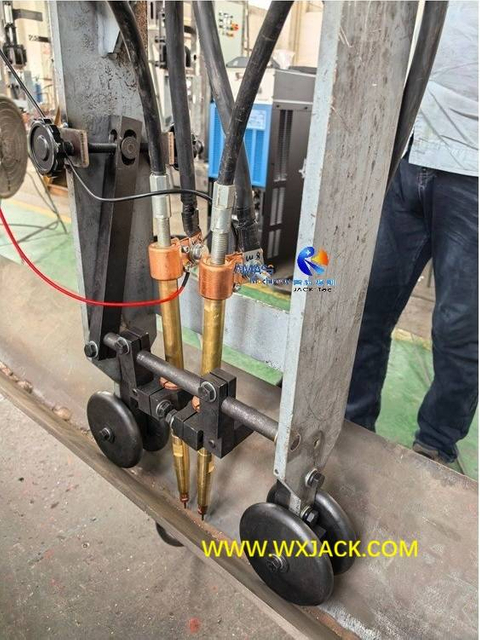

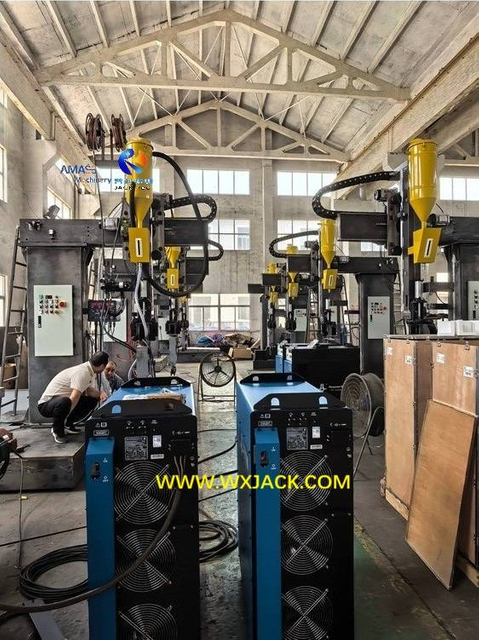

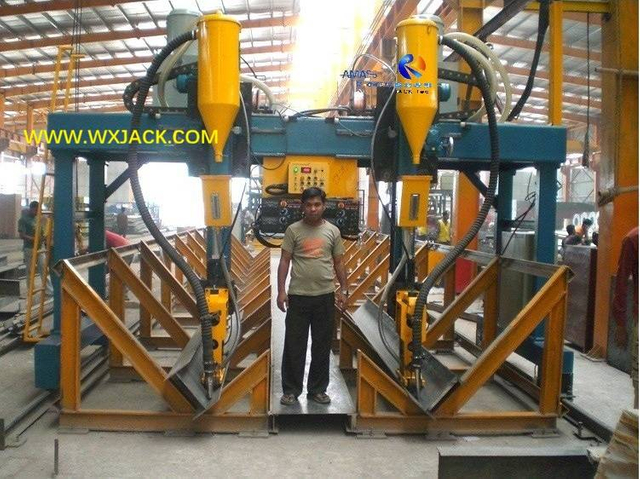

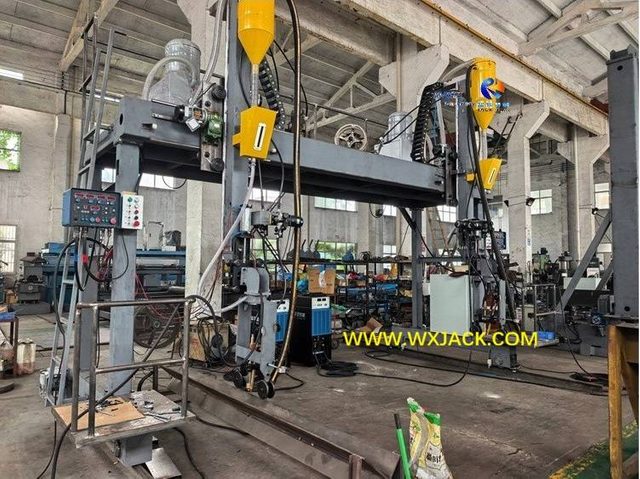

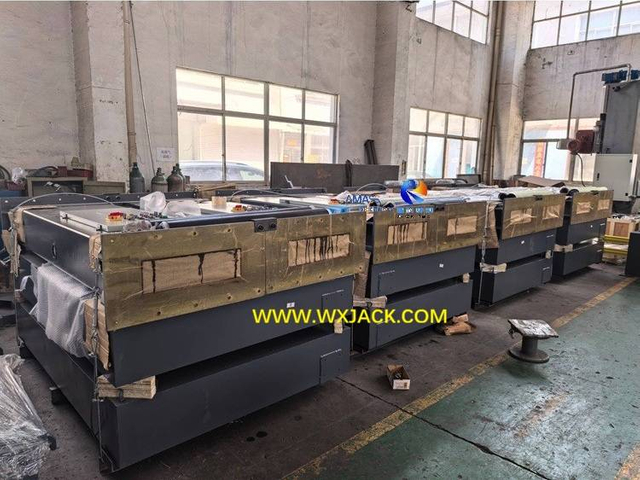

4 H光束焊接机:

用于在组装的T梁和H梁上进行淹没的电弧焊接,以便一块T梁和

H光束成为最终形状。

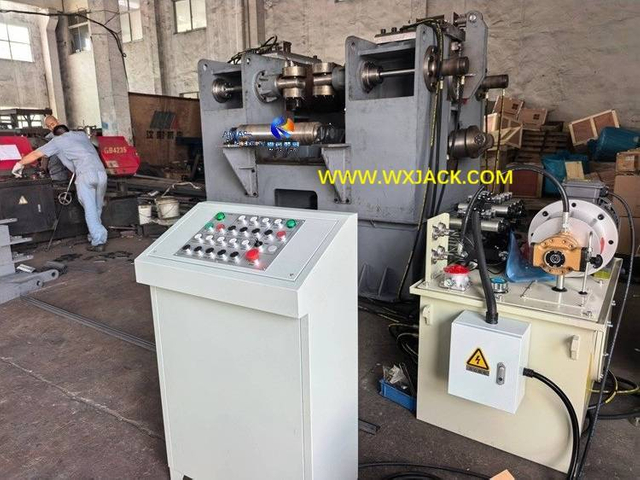

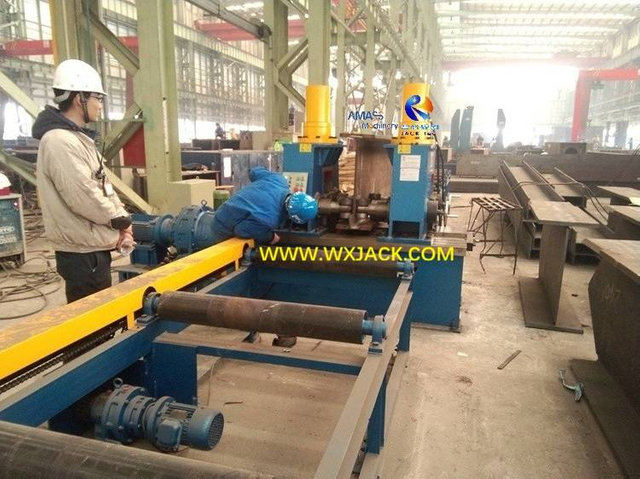

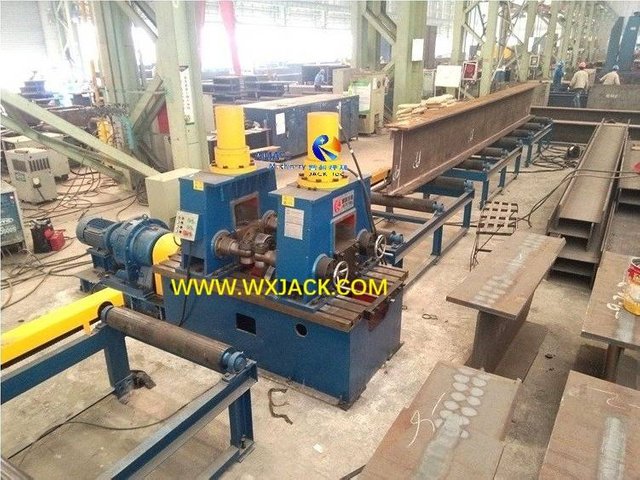

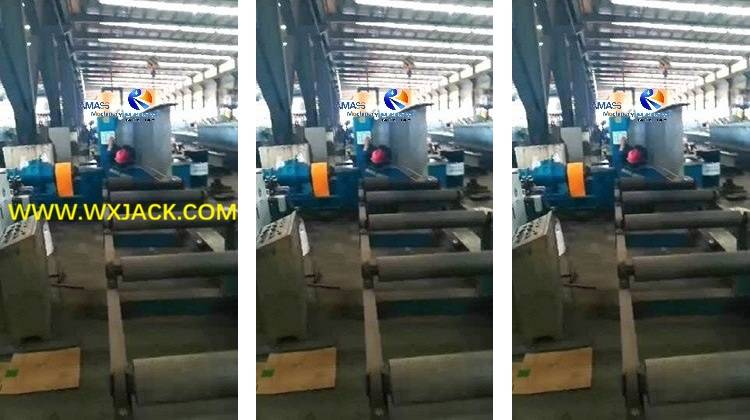

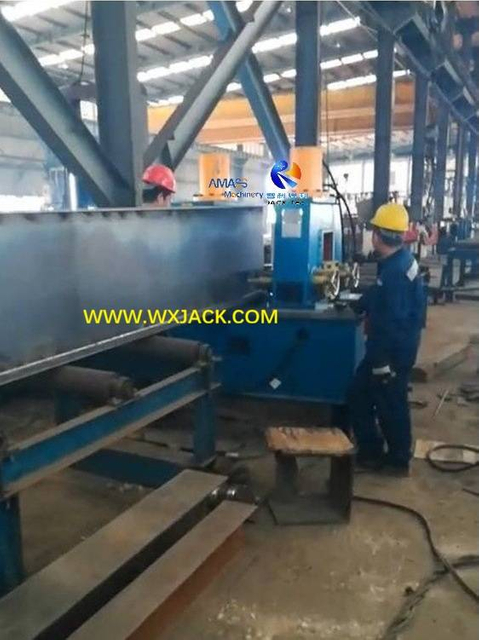

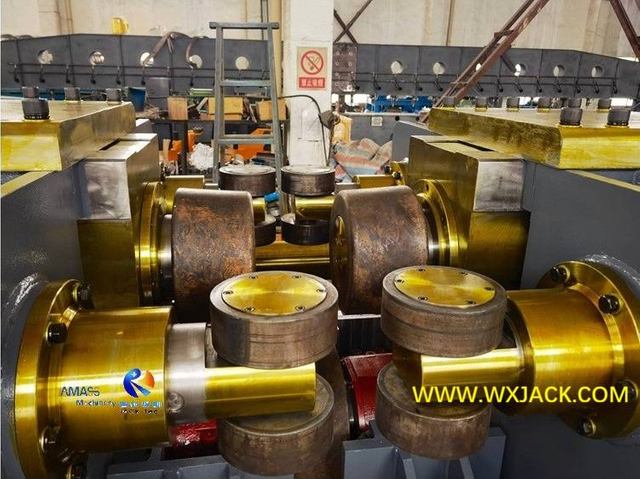

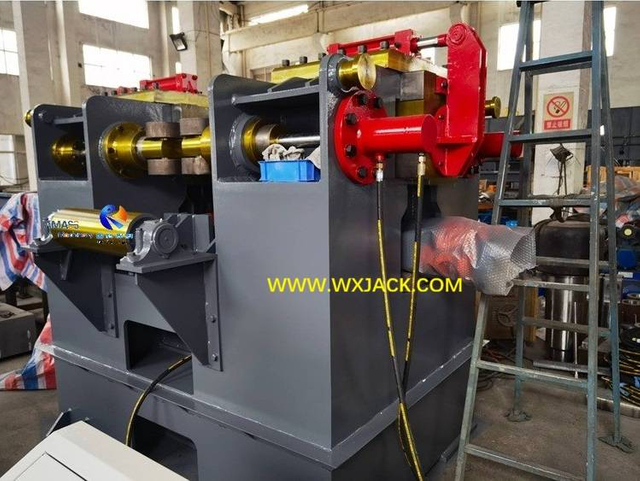

5H梁伸直机:

用于校正变形的法兰弯曲,这是由锯过程产生的热输入引起的;

3. H光束生产线设备的工作视频:

在这里,我们在H光束生产线中拾取4个核心设备以显示其工作过程:

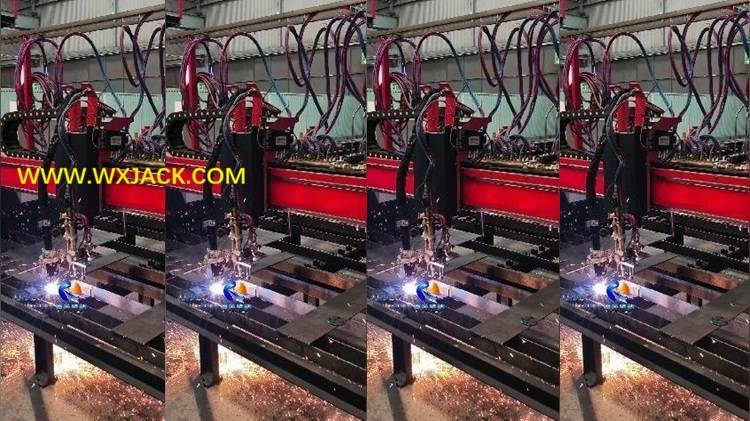

1. CNC板切割机;
2. H梁组件机器带有固定焊接;
3. H梁焊接机;
4. H梁伸直机

Wuxi Jack H光束生产线的类型和主要设备是什么?

我们可以在其两种类型的工作模式下查看H光束生产线,以及H光束生产设备的五种主要类型:

1。HB系列全自动H梁生产线;
2。HB系列半自动H梁生产线;
3。CG系列CNC带状板切割机;
4。Z系列H梁组装机带有固定焊接;
5。LHC/ LHT/ LHA系列H梁浸入电弧焊接机;
6。HYJ系列机械驱动和YTJ系列液压驱动H光束伸直机;
7。60°,90°,180°倾覆的架子

H束生产线讨论的安排:

1。有关半自动H光束生产线的介绍,请查看“产品页面”自动和半自动H光束生产线”;
2。有关CNC板块切割机,H梁组件机,H梁焊接机和H梁矫直机的介绍,请检查“产品页面”H光束生产线中的设备”;
3。在这里,我们对自动H光束生产线进行了简短的讨论,其专用使用架子的架子。

“ H光束生产线”中的导航栏

5.1 HB系列自动H光束生产线

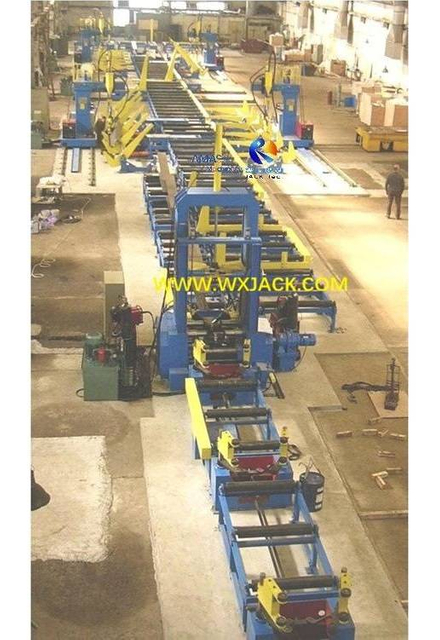

1. HB系列自动H光束生产线:

更多 »

1. HB系列H光束生产线及其专业的定义:

1)H束生产线中的自动化:

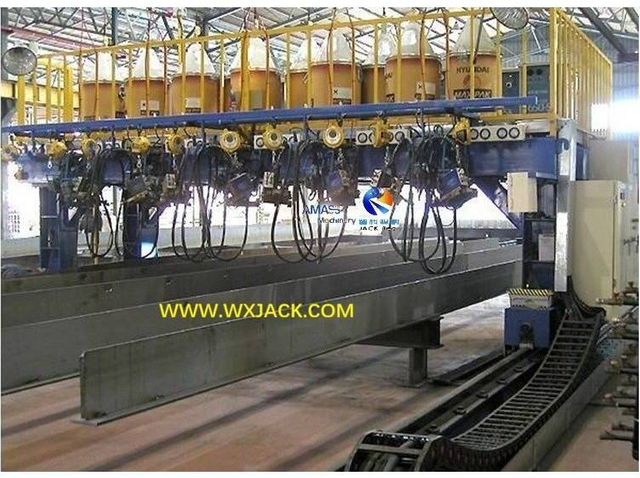

A)H束生产线以全自动方式产生焊接T梁和H梁:从板切割到H束组件和CO2焊接,向H梁看到焊接,直至H梁伸直,不仅每个工作站都可以自动控制;
b)以及整个H束生产线的工作站点之间的内部物流:在没有人类干预的情况下,可以实现WIP翻转和转移;

2)在工作人员和材料的H光束生产线中安全工作:

a)尽可能消除手动工作,操作员在H梁生产线中的工作仅涉及操作每个H束生产设备的面板,并监视操作的进度。危险和不舒服的手动工作降至最低水平;
b)随着移动起重机的去除,整个H束生产线之间的材料流不仅不需要手动劳动,而且可以在最佳程度上保护材料本身:不碰撞并掉入传送带和或支撑架子上;

3)在H光束生产线上工作的协调:

通过电气控制系统,H光束生产线的工作站之间存在互连和链接;

4)部署H光束生产线所需的车间区域:

对于H束生产线的布局,车间的最小合格区域长度为110m乘24m,理想面积为200m长24m。

2. HB系列自动H束生产线的分类:

根据传递的H光束和T梁的最大网络高度,HB系列自动H光束生产线有三种标准型号的HB1500,HB1800,HB2000.

3. HB系列的技术参数自动H束生产线:

自动H光束生产线的模型 HB1500,HB1800,HB2000

h光束最大。网络高度

1500/1800/2000毫米

h光束网络厚度

6〜32毫米

H梁法兰宽度范围

200〜800毫米

H梁法兰厚度范围

6〜40毫米

h光束长度

4000〜15000毫米

h光束最大。重量 20吨
H光束组装机 Z15/ Z18/ Z20与CO2
焊接,1套
H光锯焊接机 LHC,4套
H梁伸直机 HYJ-40或HYJ-800,1套
H横梁翻转设备 60°/ 90°/ 180°翻转
Rack

2.钢结构倾覆架子:

更多 »

1.钢结构的定义推翻机架:

H梁钢结构的使用和工作模式推翻机架:

1)在焊接H梁T梁制造过程中,这组倾覆的机架是补充单元。在某些方面,可以将其视为自动和半自动H束生产线之间的差异。
2)这些钢结构翻转设备被部署在H光束组件机器,H梁焊接机和H梁矫正机上,以更改H光束生产线的不同工作站的H光束方向步骤可以在理想位置的H梁上执行;
无花果倾覆的架子
3)由于重力翻转所需的工件,H光束生产线中的所有倾覆架子都是液压驱动器。

2.钢结构的分类倾覆架子:

有3年级液压翻转架在H光束生产线:

1)60°翻转架子:

每组LHC H梁焊接机有3组60°的倒流架,将工件翻转至45°以进行菲尔特焊接;

2)90°倾覆的架子:

这种倾覆机架的模型在H梁组件机上使用,因此可以将T光束组装到H梁中第二个法兰的附加组件;

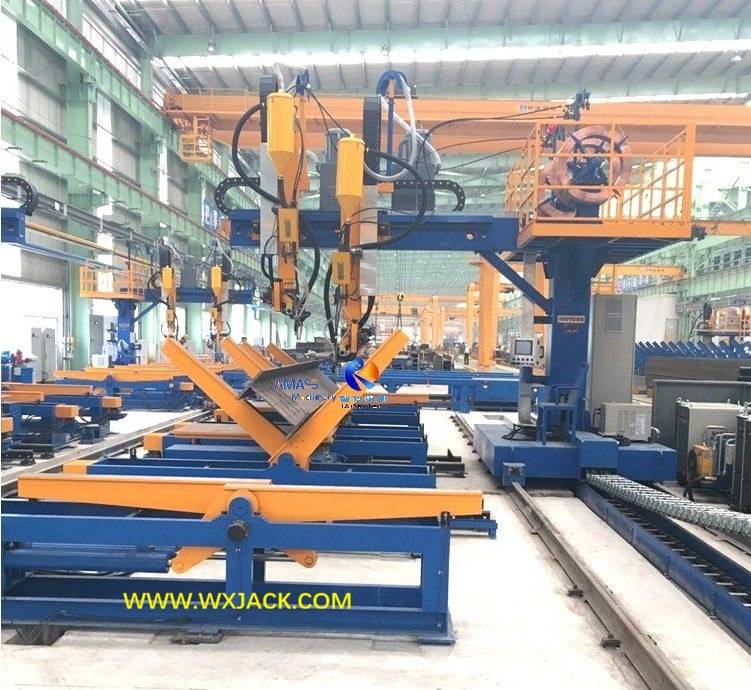

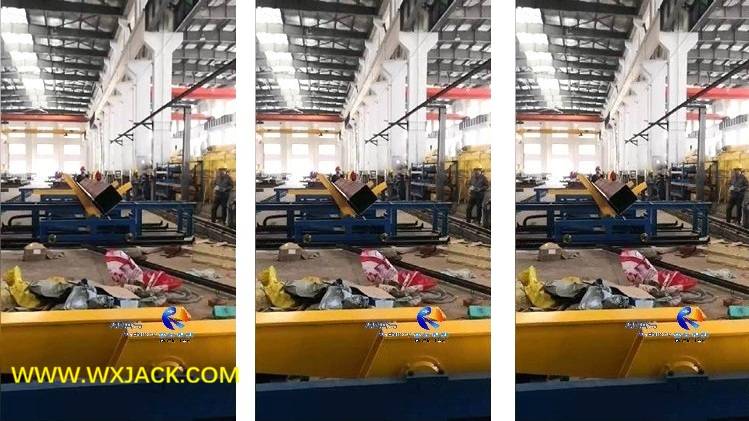

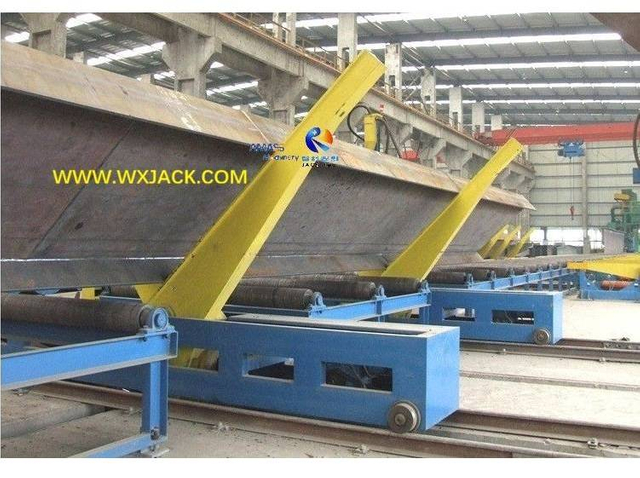

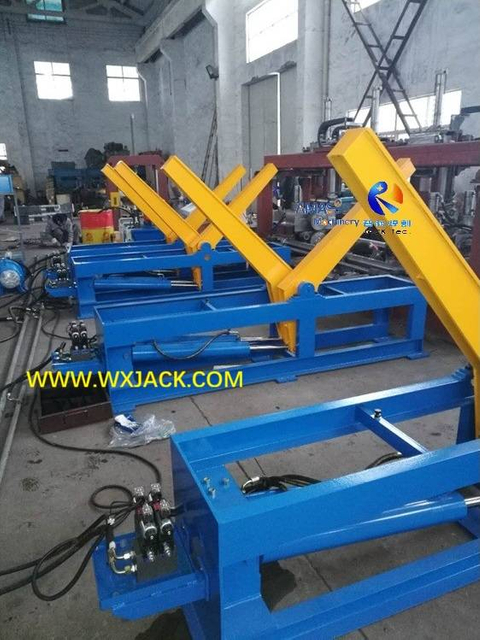

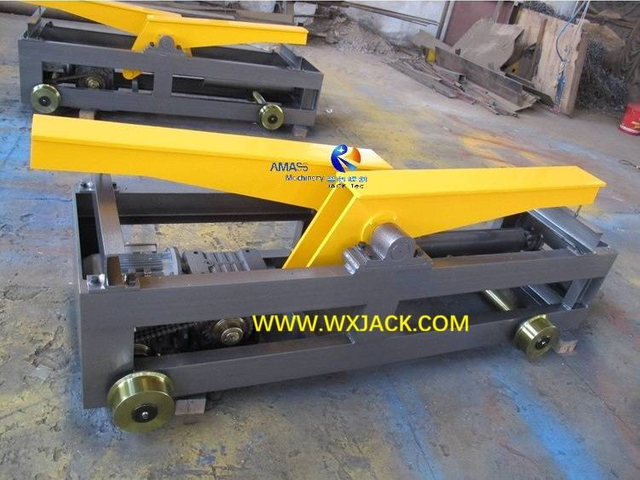

3) 180°倾覆的架子:

a)在H梁伸直机上使用了这种倾覆机架的模型:H束法兰的一侧伸直后,将H梁翻转180°,然后可以将法兰的另一侧拉直;

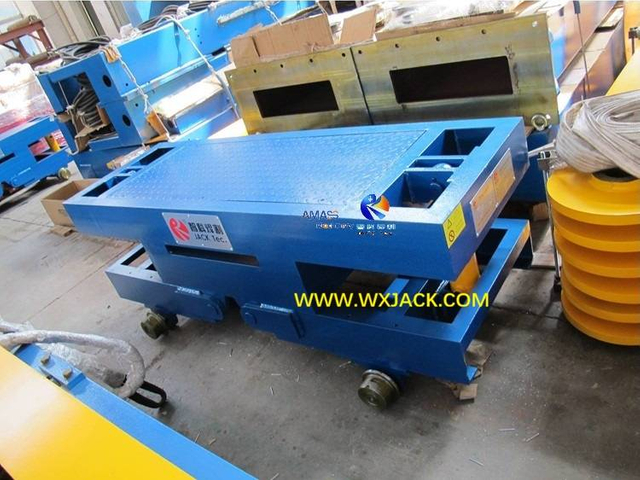

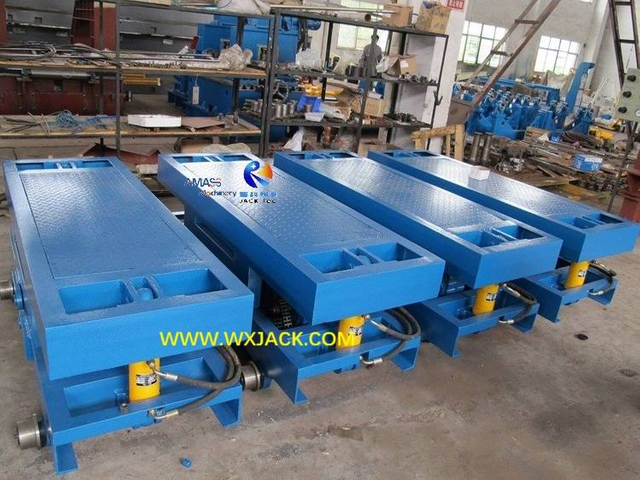

b)在H束生产线中更方便的操作,有一种类型旅行类型180°倾覆的架子;

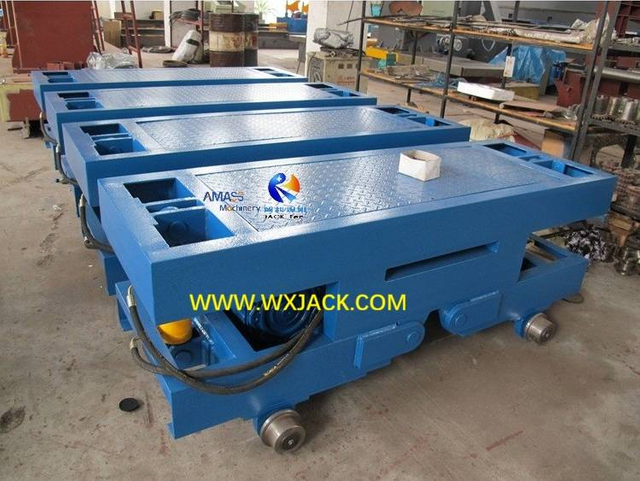

4)除上述三种倾覆机架外,H光束生产线中还使用了一种内部物流设备:钢铁输送机,用于在不同的工作站之间运输工件。

3.钢结构翻转设备的技术参数:

最大限度。翻转角范围 60°,90°,180°
翻转容量 20吨/组
最小H梁的横截面大小 200 x 300毫米
最大限度。 H梁的横截面大小 500 x 1000毫米
h光束长度用于翻转 3000〜15000毫米
h光束翻转力 液压缸
液压电动机功率 11千瓦
液压泵站压力 12 MPA
行进速度 5 m/min。

与H光束生产线相关设备

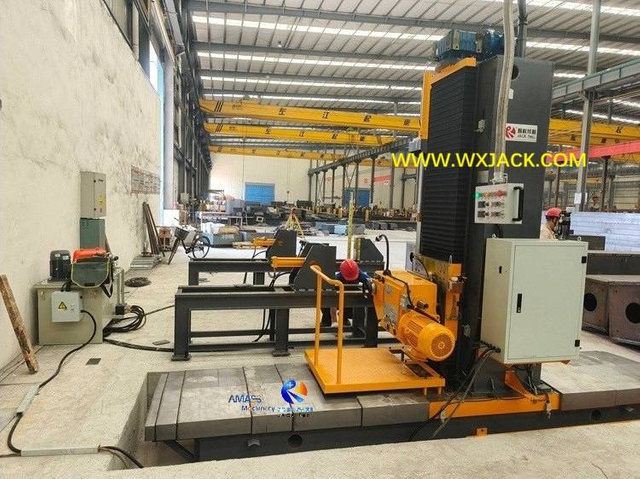

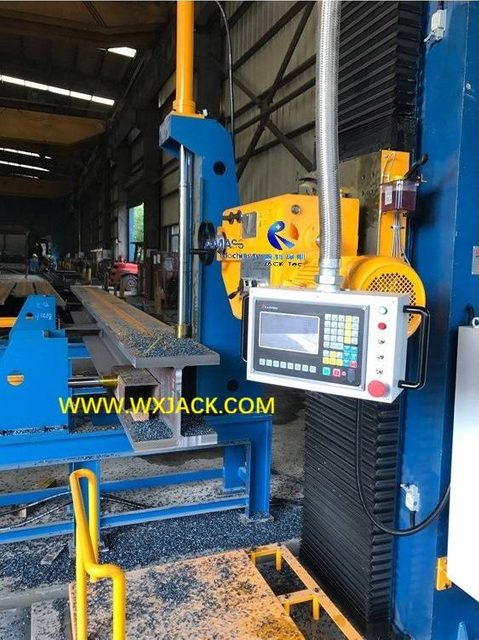

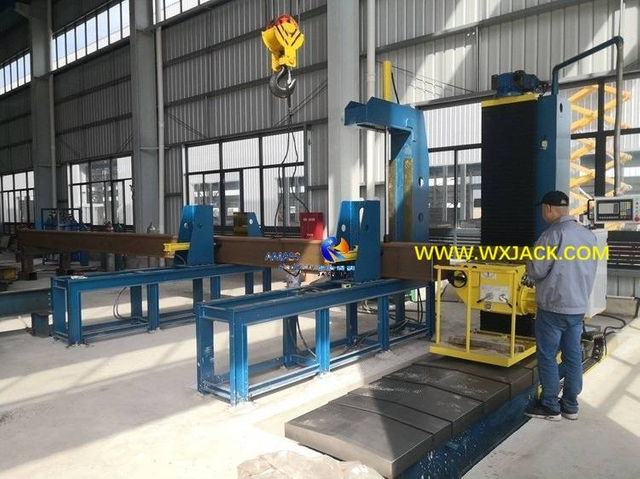

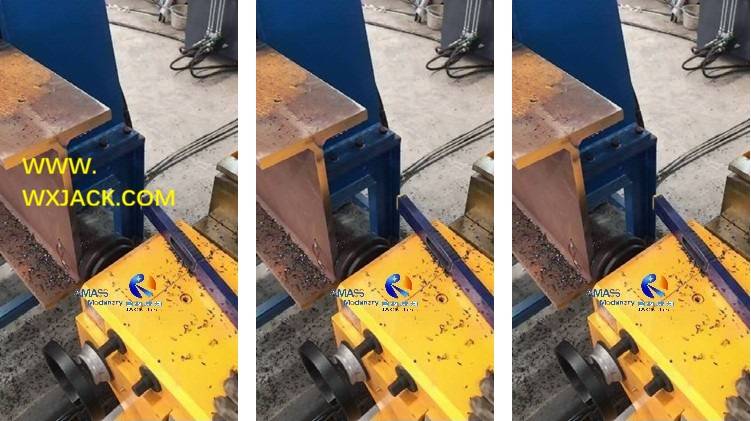

;。虽然不是生产焊接H光束的核心设备,但梁端面铣削机器与H光束生产线有密切的关系。它通常安装在线的末端,用于完成T梁,H梁和其他结构成员的抛光端面,以便可以将这些工件构造成各种钢结构结构。

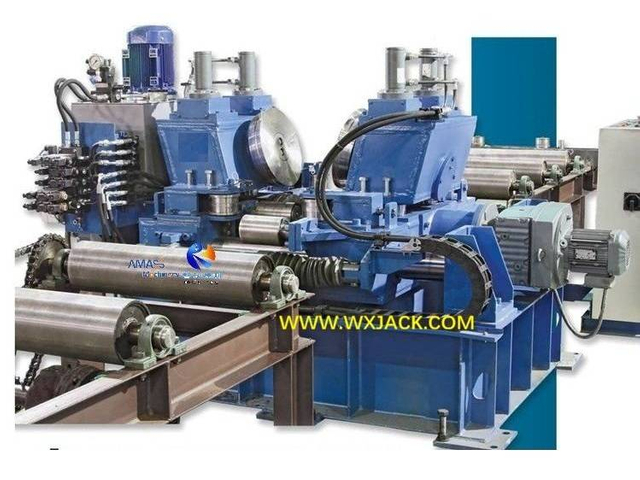

2。 边缘圆形机可以通过在工作部件的边缘上钝和毛刺来大大提高H束法兰和网络的绘画质量;

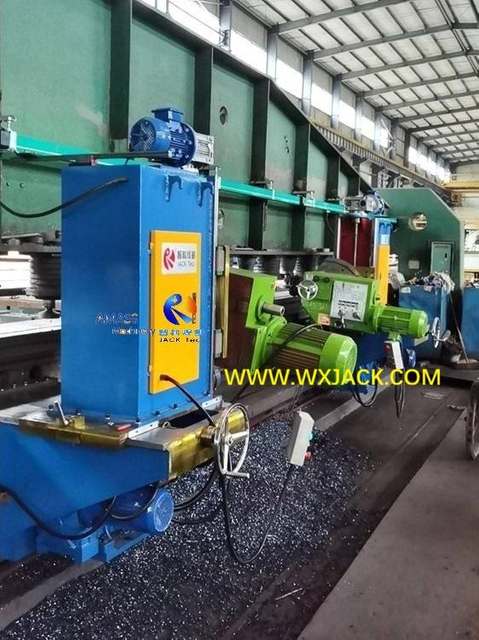

3。 边缘铣床在板上加入之前制作焊接吊带,以获取制作H梁的实心原材料;
4。 盘接头焊接机将2块小钢板加入较大的钢板,因此可以使用大型的钢板来制造重型T梁和H梁;

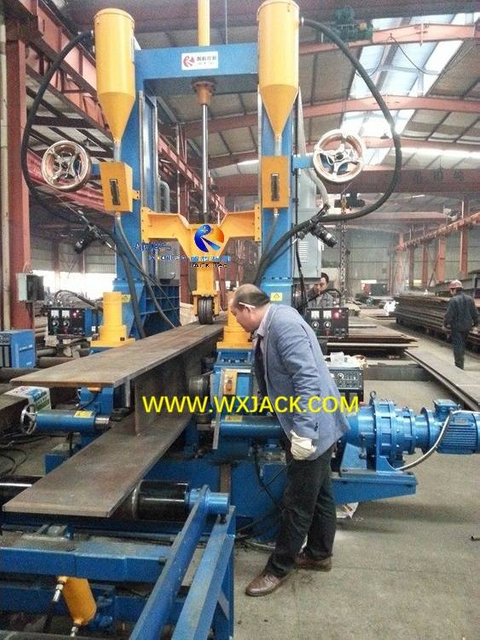

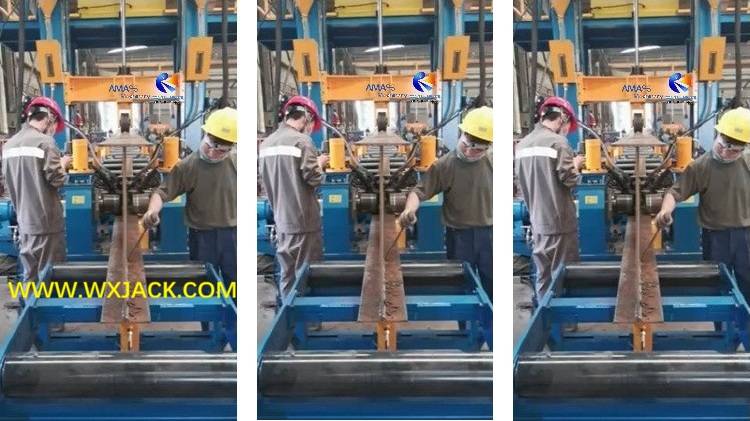

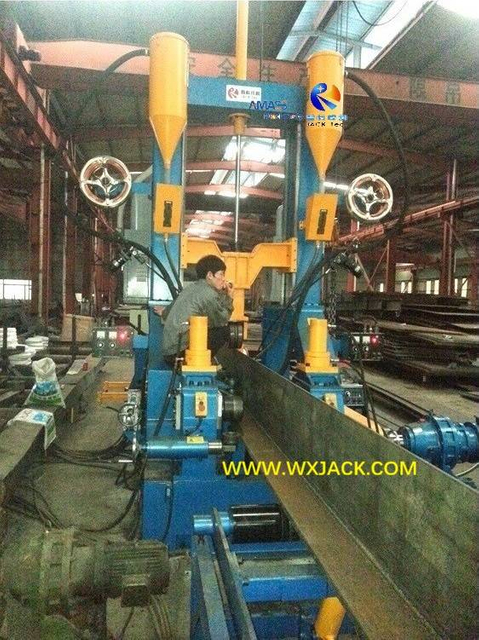

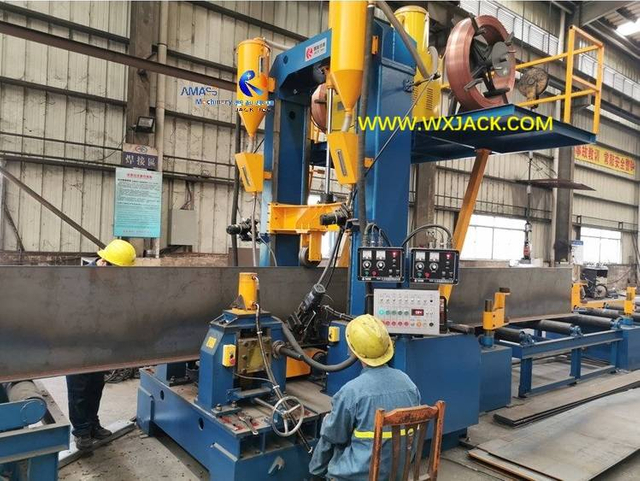

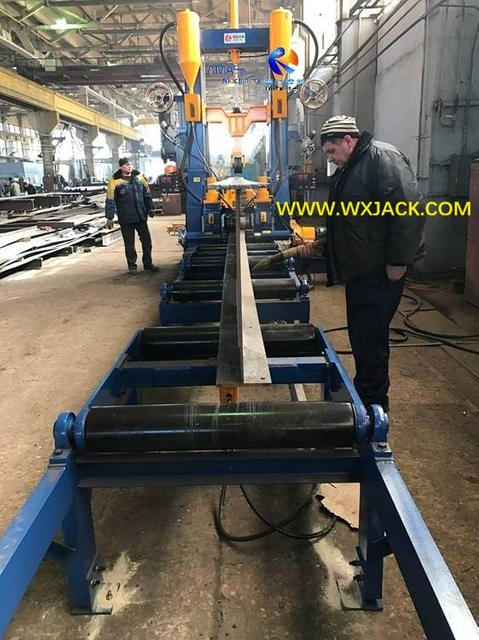

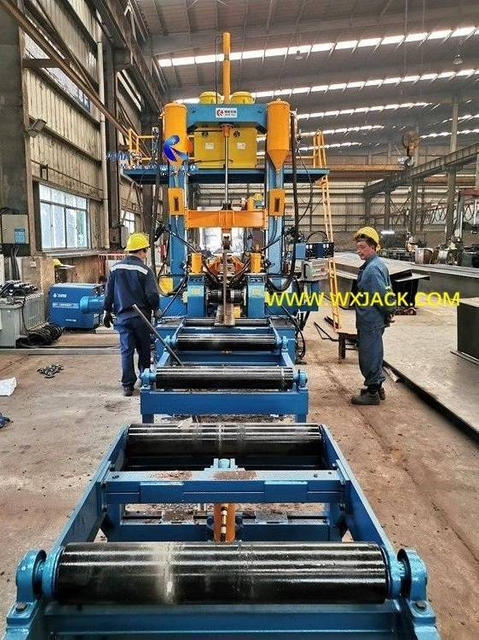

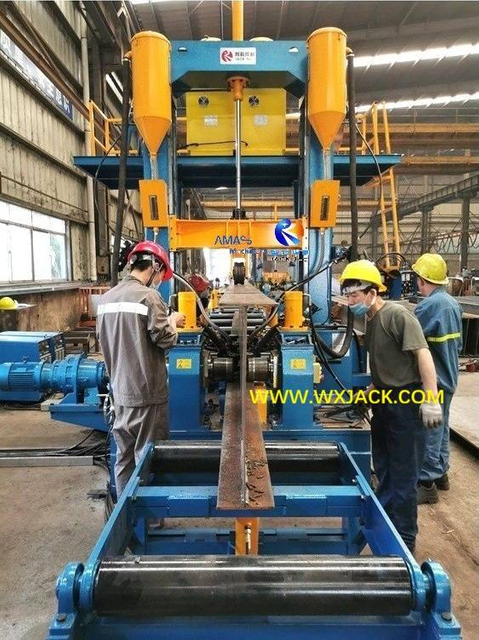

5。H梁制造机提供相同的焊接H梁和T梁,但聚焦在不同尺寸的范围内。
