Wuxi Jack Edge铣床，

行业的顶级等级！

“边缘铣床”上的导航栏

1.边缘铣床的使用和应用快速导航

1.边缘铣床的使用和应用

2. Wuxi Jack Edge铣床上的图片视图

3.选择边缘铣床上的关注点

4. Wuxi Jack Edge铣床工作视频

5. Wuxi Jack Edge铣床的激动人心的功能

5.1液压驱动工件加载和卸载系统

5.2设置目标成品斜角

6. Wuxi Jack Edge铣床的类型

6.1 XBJ系列单头边缘铣床

6.2 SXBJ系列双头边缘铣床

6.3 FXBJ系列四到五个头部边缘铣床

7. Wuxi Jack Plate Edge铣床的应用范围和相关设备

边缘铣床的使用和应用

1）边缘铣床的用法是什么？

a）XBJ，SXBJ和FXBJ系列板边缘铣床，另一个名称是板斜线机或末端铣床，是一种具有高效率的专用精确加工设备，可在金属板的上和下边缘上倾斜，具有一致的性能；
b）使用7.5kW，9kW和11kW的独特高功率铣削头，Wuxi Jack Edge铣床可以使U/ V/ X类型，直边和任何其他指定的Chamfers（如圆形）（如圆形）上的焊接凹槽，这两者都可以金属板的上和下边缘。请检查以下板块铣床的工件：

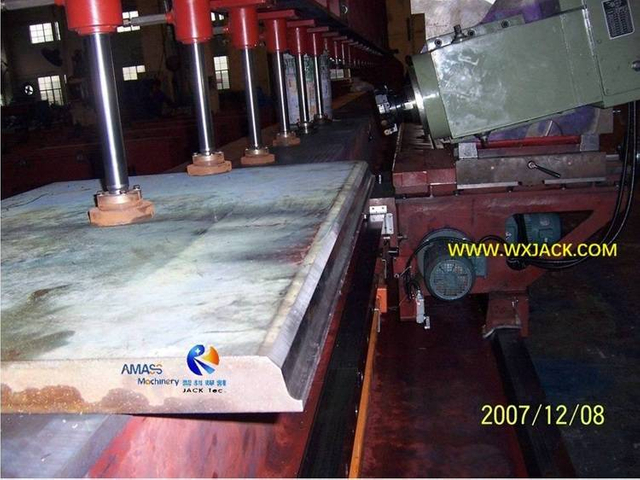

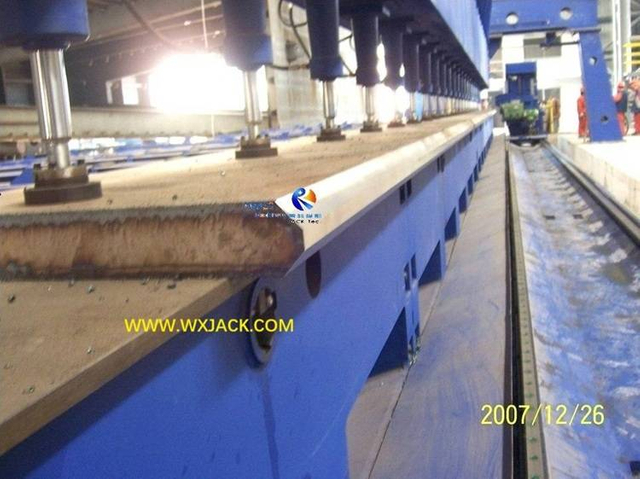

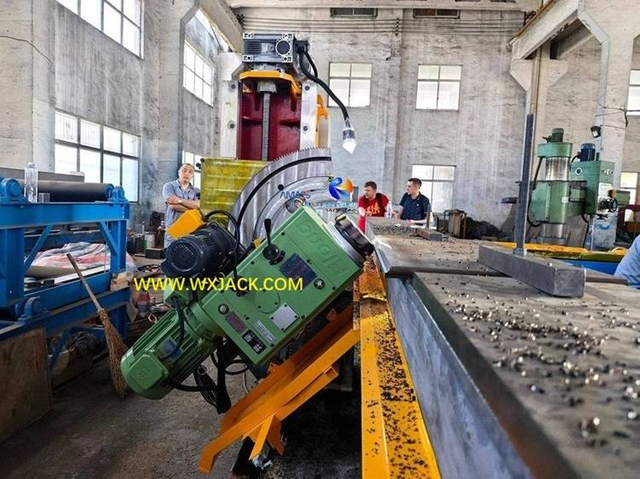

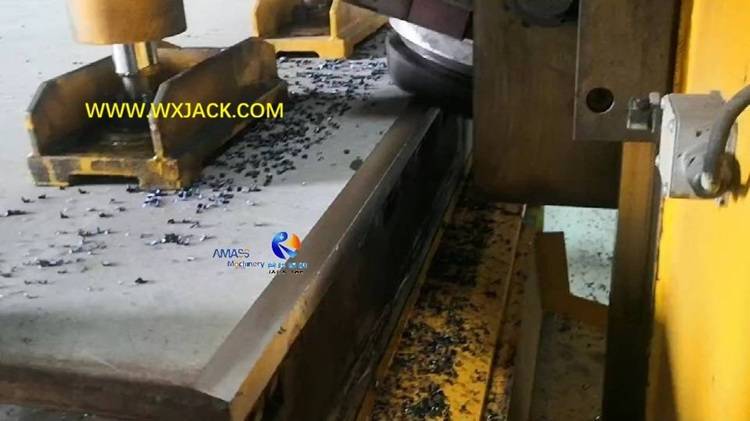

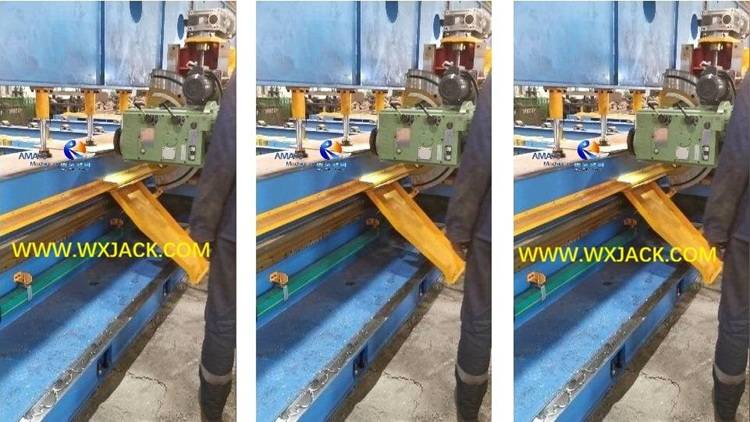

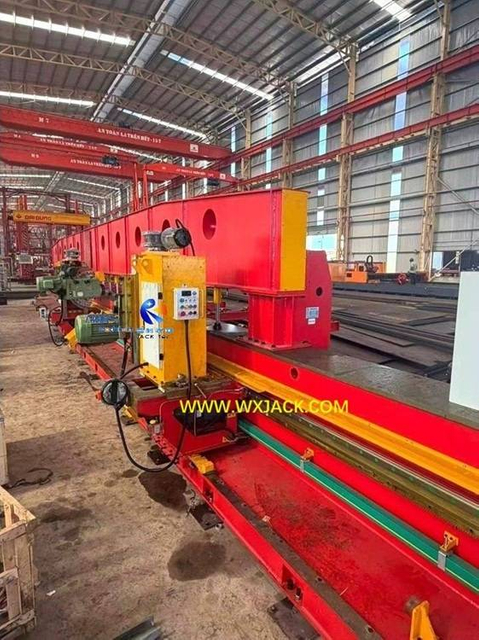

2）您可以从照片下方查看Wuxi Jack Edge铣床的工作时刻:

3）什么是Wuxi Jack Edge铣床的优势和前沿？

一个）在过去的15年中，作为行业领先的生产商，Wuxi Jack为中国和海外市场的客户提供了800多套高标准边缘铣床，在全系列模型和配置中；
b）板边缘铣床的许多有用功能，例如液压驱动工件推动和拉动系统，铣削头倾斜角HMI控制…都是Wuxi Jack Edge铣床的独特配置，并且被客户高度接受。请检查后续细分细节；
c）我们拥有丰富的经验和强大的能力，可以为各种标准型号和量身定制的型号提供一流的优质边缘铣床，并从全球客户那里获得了口碑。

现在，让我们开始观察有趣的旅行

Wuxi Jack Edge铣床。

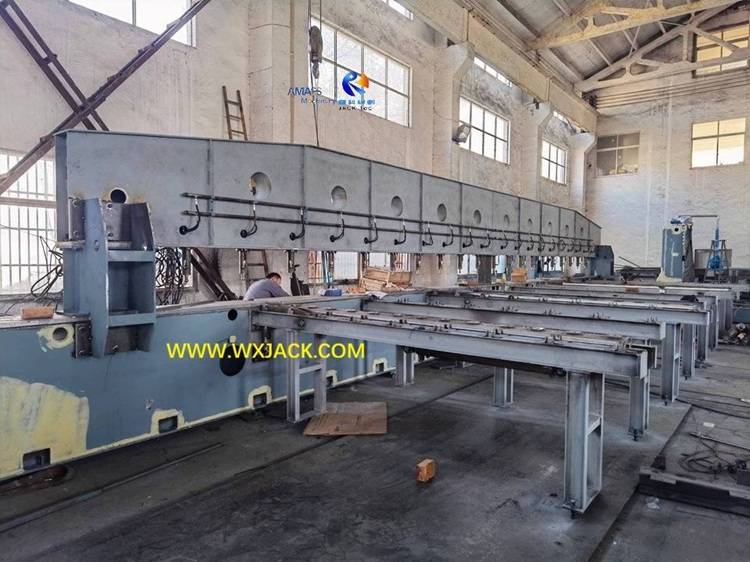

Wuxi Jack Edge铣床的种类为客户生产

选择边缘铣床的关注点

5- Edge Milling Machine IMG_20220104_130058

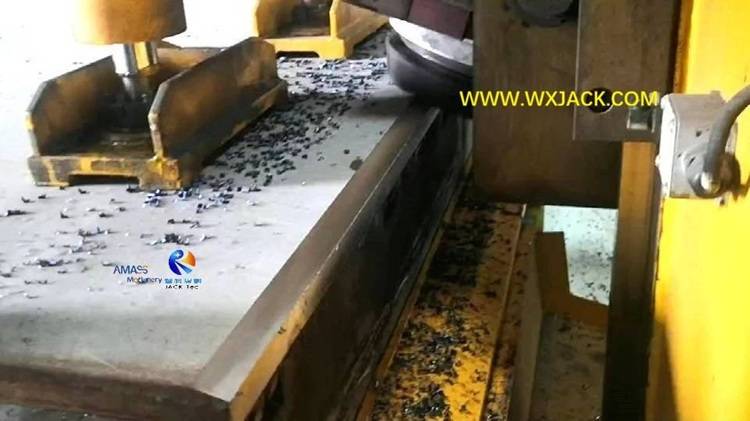

Wuxi Jack Edge铣床的工作时刻

选择板边磨机的关键点

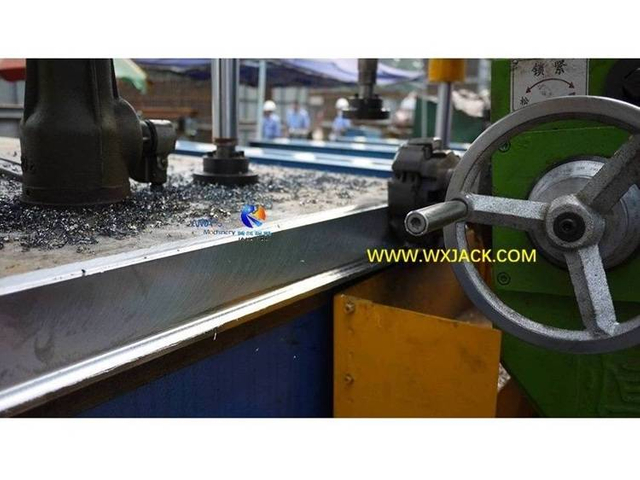

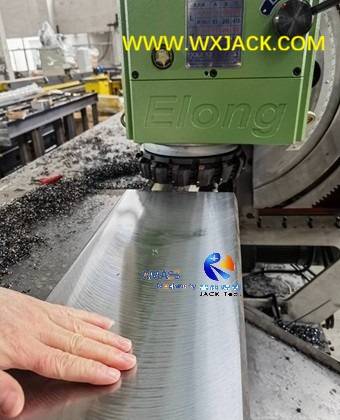

是否想检查Wuxi Jack Edge磨机制造的成品斜面质量？请检查Lefthand滚动照片

当您选择一组板块铣床时，您需要注意什么？

1.边缘铣床中预期最长的斜角长度：

这决定了最大。边缘铣床的有效水平冲程（板斜线机）。例如，XBJ-9型号意味着，末端铣床具有在钢板总长度为9m上的边缘铣削的能力，要么用于一块钢板或几块钢板的总和。

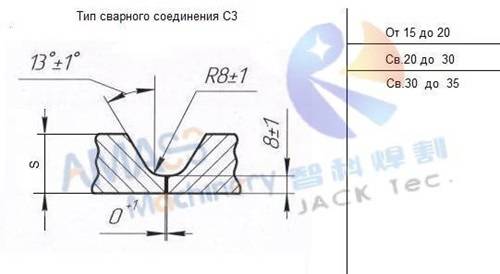

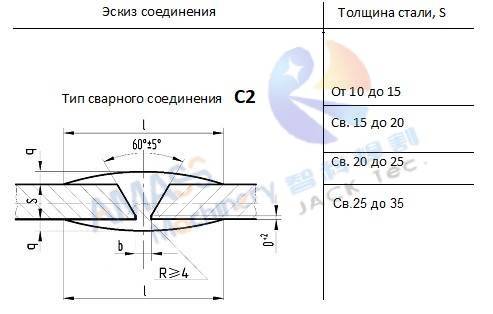

2.从边缘铣床传递的所需的Chamfers：

1）为了交付边缘铣床，您是否需要仅制作顶部的倒角，或者在工作部件上均可制作顶部和底部倒角？请检查左图照片以区分。如果仅或大多数多数条件是最大的斜角，则XBJ系列单头边缘铣床是正确的选择。如果需要顶部和底部的倒角，则SXBJ系列双头板边缘铣床对您的状况更好。
2）与此同时，我们应该在这里强调，对于超过9m的所需铣削长度，极限为12m，例如15m的长度，甚至只涉及到顶级圆角，我们建议为客户提供双头边缘铣床；

3.您对边缘铣床有任何特殊要求吗？

上面的第一和第二个问题及其答案设置了一组边缘铣床的基本骨架（板斜线机）。

基于此，客户可以通过案例请求表示他们的情况，例如：
1）面部叶片的预期铣削角范围。边铣床中的默认设置为0°〜45°，对于底部的斜角〜45°〜0°；在特殊情况下，我们可以为客户提供量身定制的范围约45°〜 +45°终端铣床；

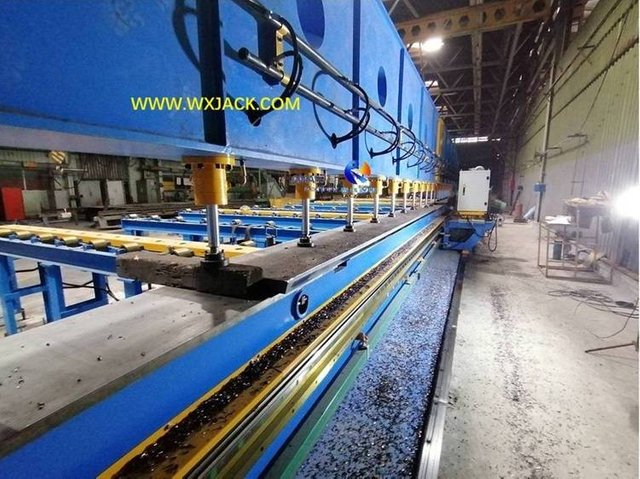

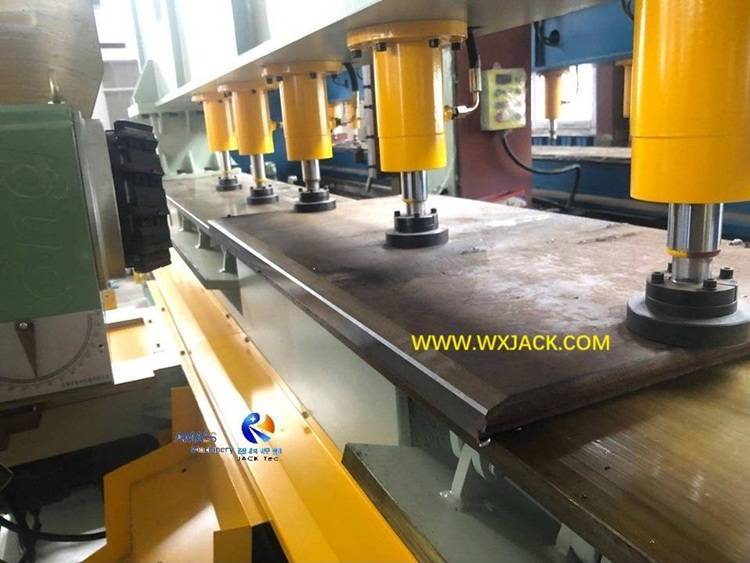

2）液压油缸作用工件处理单元。这是边缘铣床中特别有用的工作单元，当要倒角的钢板大，厚且厚，最多可达数十吨。如果您有兴趣，请检查补充液压载荷SXBJ-16双头钢板边缘铣床;
3）即时和精确的边缘铣削过程控制板斜角机的HMI（人机接口）。有关更多详细信息，请检查更宽的射程铣削角度双头SXBJ-125大边铣床.

Wuxi Jack Edge铣床工作视频

以供参考：Wuxi Jack Plate Edge Milling Machine的专用页面工作视频：

1。边缘铣床的工作视频;
2。通用边缘铣床工作视频;
3。双头铣床的操作视频;
4。高级配置板斜角机的视频

证实SXBJ-125液压插孔在Wuxi Jack Workshop的SXBJ-125板边缘铣床

作坊调试一套SXBJ-9边缘铣床，导出到Wuxi Jack设施的马来西亚

边缘斜角和速度显示在研讨会期间调试Wuxi Jack设施的一套SXBJ-125边缘铣床

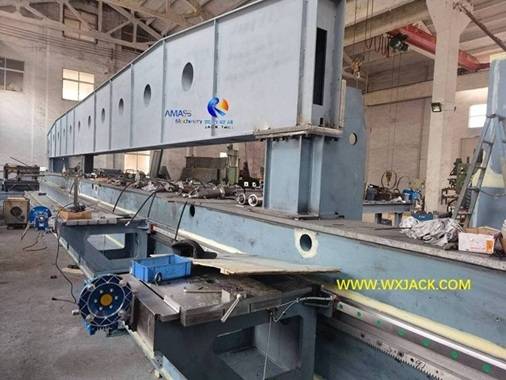

快速浏览客户网站上的一组Wuxi Jack SXBJ-12板块铣床

对HMI铣削角度控制的调试在Wuxi Jack设施的板边缘铣床上

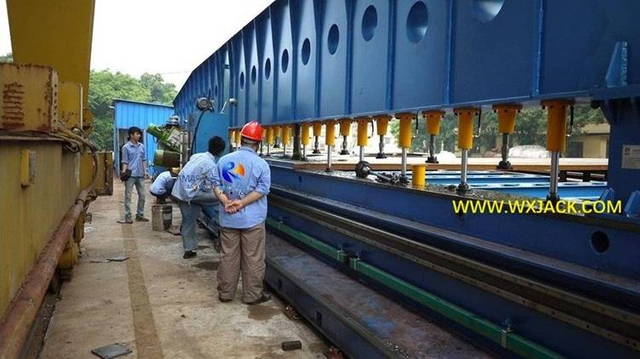

Wuxi Jack大尺寸户外SXBJ-16双头边缘铣床运行中在客户网站

Wuxi Jack Edge铣床的令人兴奋的功能是什么？

检查视频和描述如下

1. Wuxi Jack凭借二十年的努力工作，在订单循环的价值链中建立了一个成熟而流利的运行系统，用于为客户提供高级终端铣床（板嵌型机器）；
2.从行业中的所有标准配置和功能开始，多年来，Wuxi Jack在我们的Edge Milling Machine中开发了一系列独特而强大的功能。这不仅形成了市场上Wuxi Jack Edge铣床（板块斜角机）的差异化，而且更重要的是，使我们的边缘铣床（板斜角机）为客户创造更多利润；
3.在这里，让我们在下面挑选一些展览。有关Wuxi Jack Edge铣床的功能更强大，更独特的功能，请访问“产品页面”通用边缘铣床”，“”高级配置边缘铣床”，“”两个头长冲程边缘铣床”，以及产品家族边缘铣床（板斜板机）.

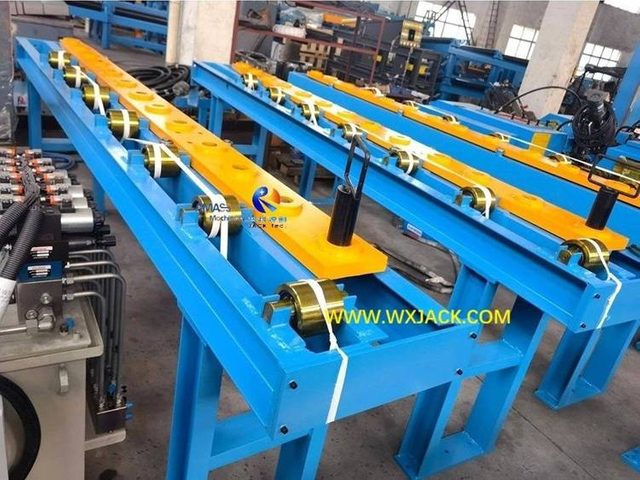

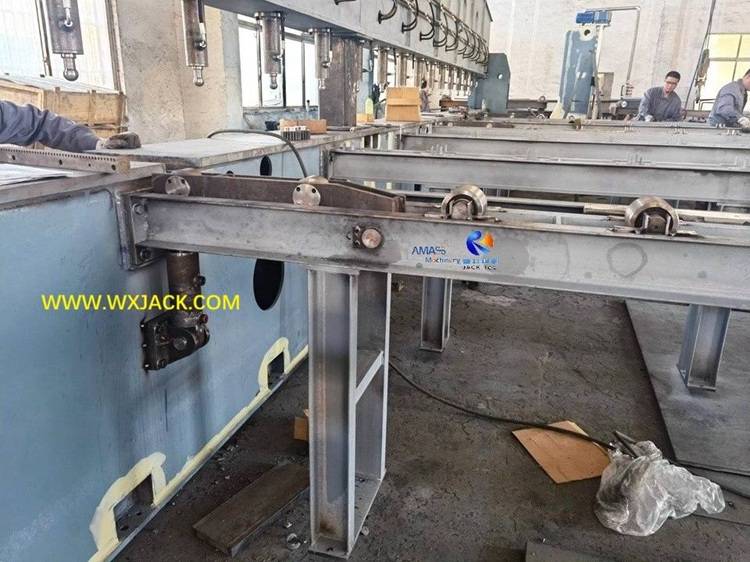

1. Wuxi Jack Edge铣床中的液压驱动工件加载和卸载系统：

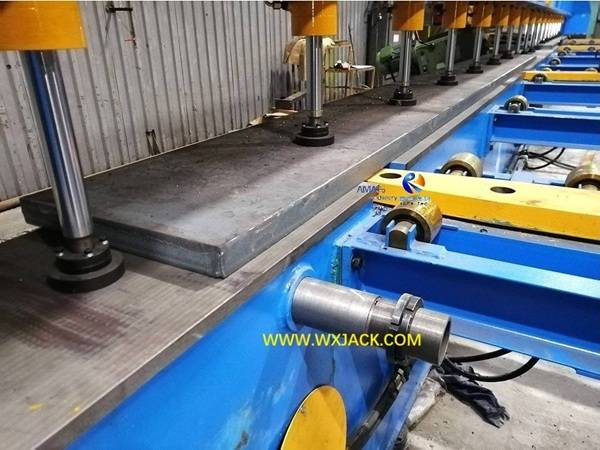

为什么液压驱动工件处理系统对于操作边缘铣床如此有用？

1）这是Wuxi Jack生产的Edge Milling Machine的独特功能，并受到全球客户的欢迎;

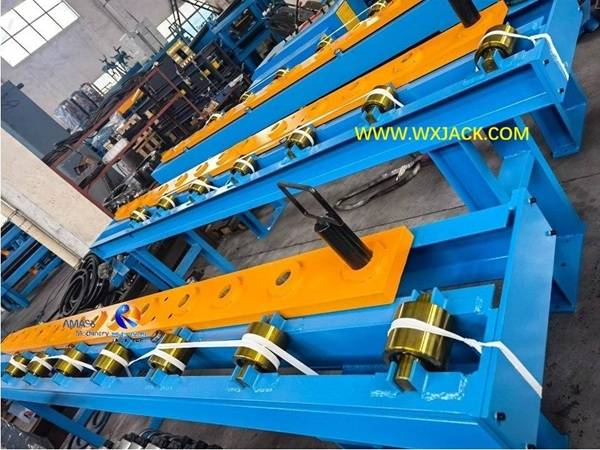

2）将该单元引入末端铣床（板斜坡机）的原因是：众所周知，碳钢板通常具有较大的尺寸和重量，这不仅需要几个人一起工作，而且还需要还可以通过手动工作将其推入边缘铣床，这也很辛苦和危险。
3）现在，借助这种强大的液压驱动工件推动和拉动系统，可以使用油缸驱动器自动完成所有材料进入和从Wuxi Jack Edge铣床中自动完成；
4）这不仅可以使Edge Milling Machine Save Save的运行，还可以减少补充工作的非增值作业，而且还可以消除末端铣床运行期间最大的安全隐藏风险（板嵌型机器）；
5）如果您想了解有关边缘铣床的这一方面的更多信息，请使用更多详细信息，请检查液压特殊装载边缘磨机.

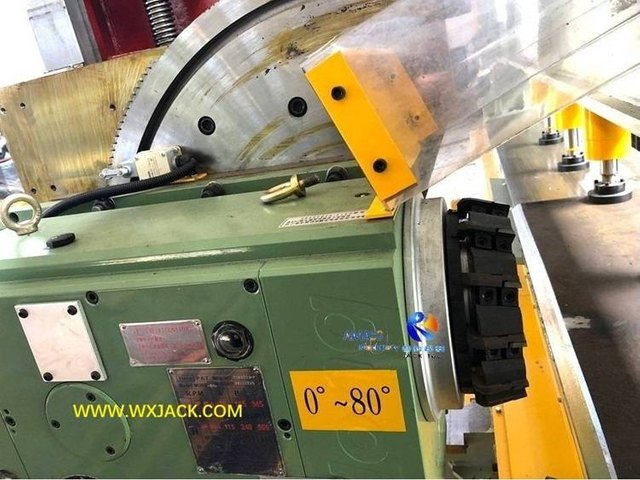

2.在Wuxi Jack Edge铣床中设置目标成品斜角：

为什么HMI设置的此功能使边缘铣床的操作过程控制更好？

1） 您敢打赌，这是Wuxi Jack Plate Edge Milling Machine（Plate Gyveling Machine）的第二独家且强大的功能。为什么重要？这就是其背后的原因：在末端铣削机器（板嵌型机器）的工作期间，铣削头的倾斜角度确定工件边缘上的成品斜角：0°〜 +45°，0°〜 +80°，-45 °〜0°，-45°〜 +45°…你命名；

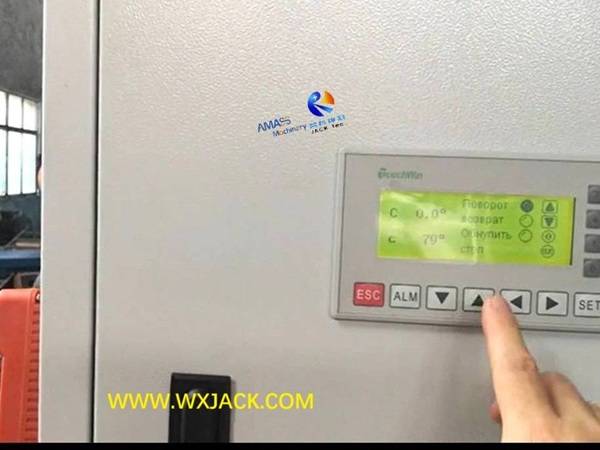

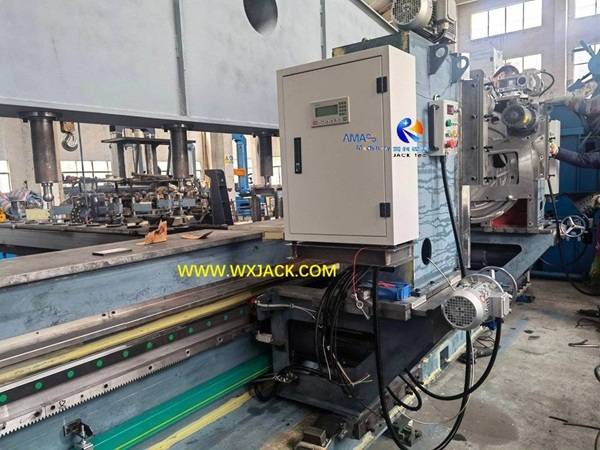

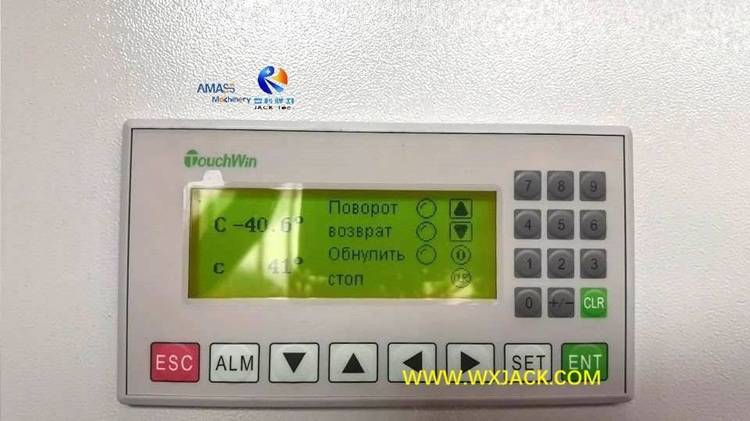

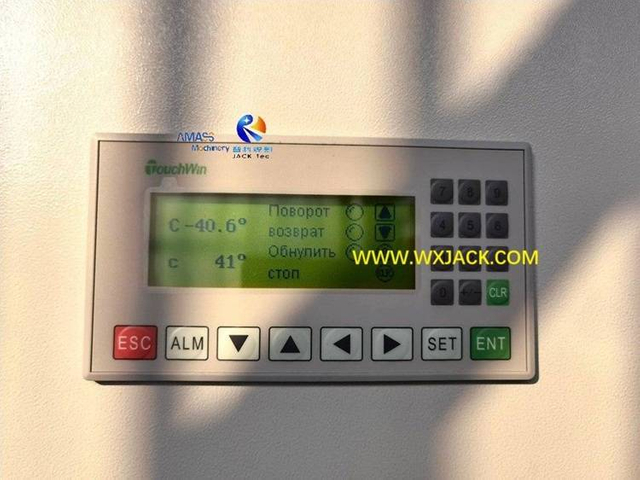

2）在边缘铣床控制板的门中安装了HMI（人机接口）的触摸屏，只需在目标倾斜角度键，铣头将在运动驱动器下自动摇摆到固定的角度位置；
3）同时，铣削头的顶部有数字显示仪，显示了整个倾斜过程中铣削头的实时角度位置。这给出了最终铣床工作过程的直观控制；
4）所有这些功能为板边缘铣床操作的最方便和最高程度的精确过程控制，以及在斜角步骤之前转动铣削头的传统手动工作，用眼睛检查它，这不仅是耗时但不准确，可以更换并升级到Wuxi Jack Edge Milling Machine（Plate Beveling Machine）中的该高级工作；
5）想了解更多有关Wuxi Jack Plate End Milling Machine的精彩作品的更多信息吗？有关详细信息，请检查更宽的射程铣削角度双头SXBJ-125大边铣床.

Wuxi Jack是什么类型边缘铣床？

由于广泛的变化和板边缘铣床的广泛应用（板斜线机），因此有数十个模型不同的配置。您可以参观产品家族边缘铣床检查这个大型规格的每一个产品；
基于安装在一组边缘铣床中的铣削头的数量，所有这些型号都可以分为三个主要子组的：

1）XBJ系列单头边缘铣床;

2）SXBJ系列双头边缘铣床;

3）FXBJ/ GFXBJ系列四头边缘铣床.

XBJ系列单头和SXBJ系列双板头磨机机（板斜板机）的详细介绍，请检查“产品页面”通用边缘铣床“ 和 \”两个头长冲程边缘铣床\“;

FXBJ/ GFXBJ系列的详细介绍四到五个头板末端铣床（板斜板机）请检查“产品页面”高级配置边缘铣床”。

以下是每组Wuxi Jack Plate Edge铣床的一般介绍和技术规格。

现在，让我们看一下每组Wuxi Jack Edge铣床

（板斜线机）！

“板边磨机类型”的导航栏

6.1 XBJ系列单头边缘铣床快速导航

6.1 XBJ系列单头边缘铣床 | 6.2 SXBJ系列双头边缘铣床 | 6.3 FXBJ系列四到五个头部边缘铣床

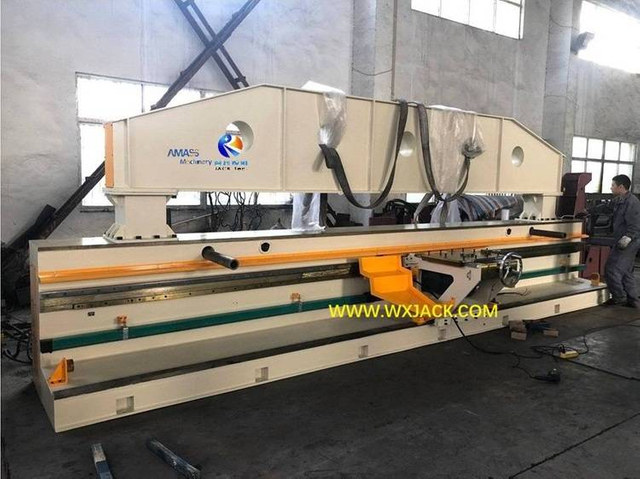

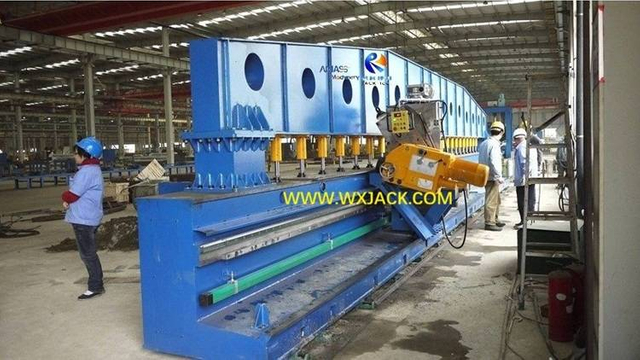

1. XBJ系列单头边缘铣床

1.单头板边缘铣床的应用特性：

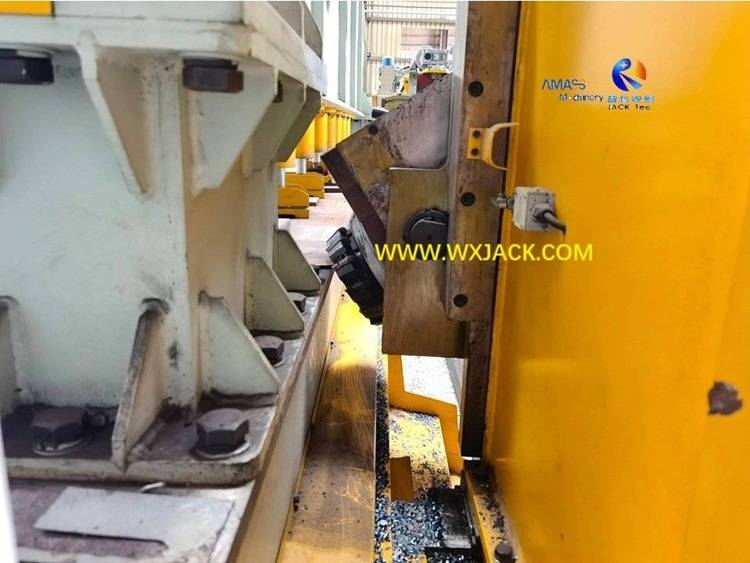

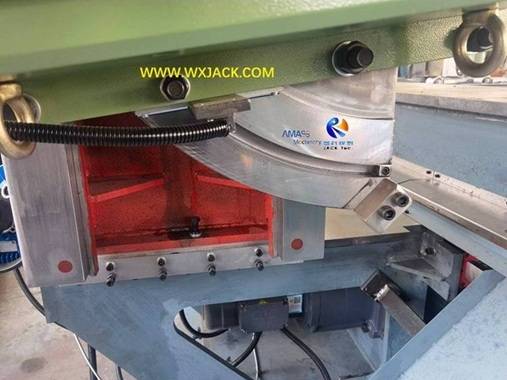

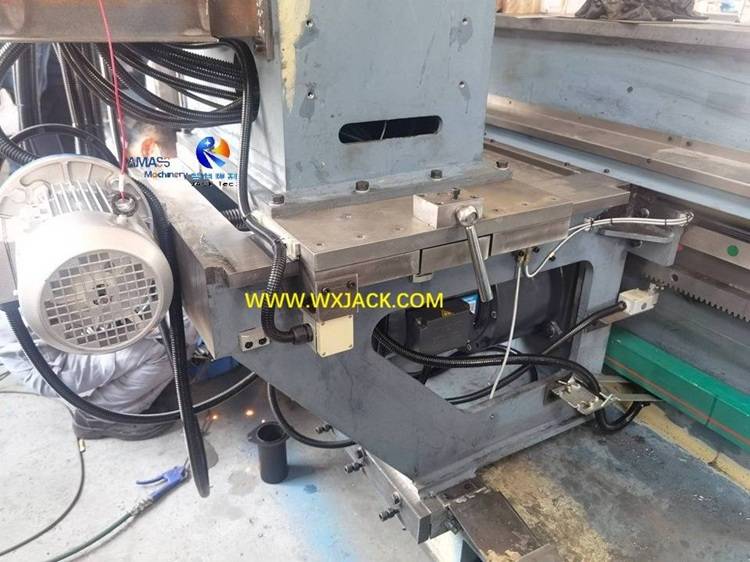

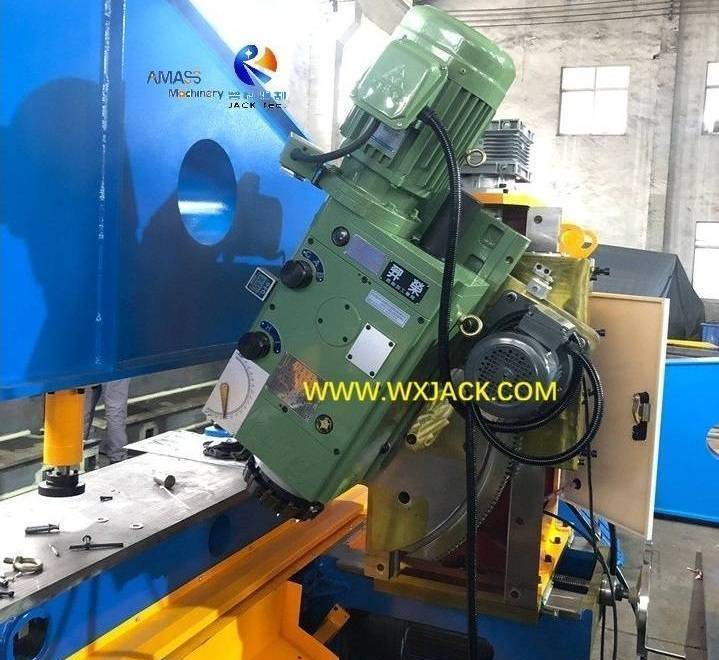

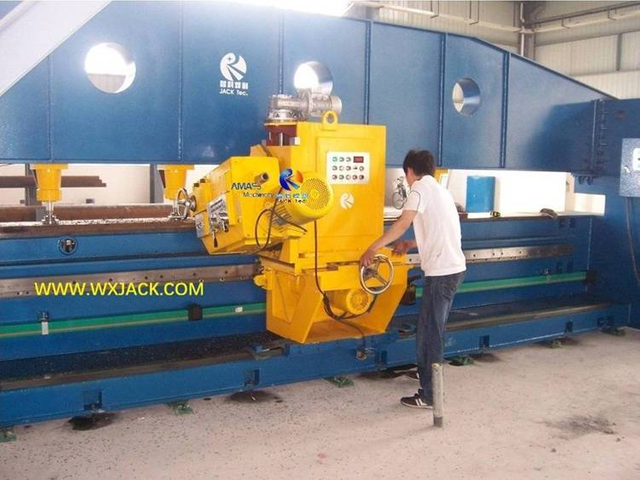

1）左撇子1^英石和2^nd相片在单头铣床中显示铣削头的安装方向，该机器旨在在钢板的上部和笔直边缘制作斜面；

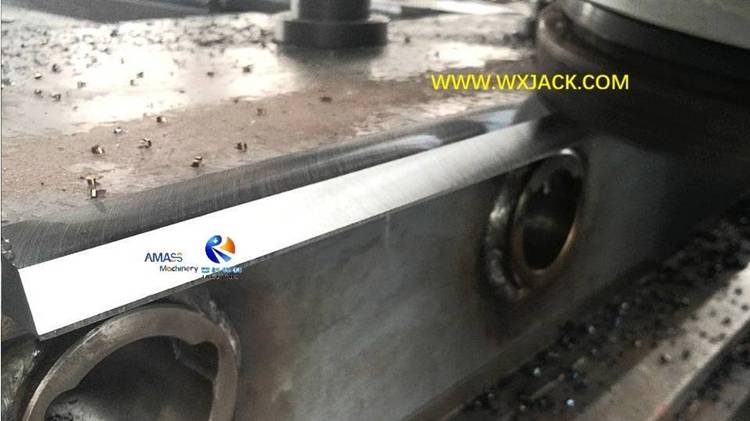

2）左撇子3^路照片显示一块从单板边缘铣床传递的成品工作件。从中可以找到它，它具有上斜角和直斜线。
3）单板斜角机的典型型号是XBJ-3,XBJ-4， XBJ-6,XBJ-9，特别是XBJ-16.

2. XBJ系列的技术参数单头板边缘铣床：

单头模型边缘铣床	XBJ-（3〜18）或任何指定的中风范围
倒角的类型	上和或直
最大限度。有效的边缘铣削长度边缘铣床	3,000mm〜 18,000毫米; 任何半米可用。为了例如6500mm
电源，rpm和铣削数量头	7.5 kW，1440rpm，1套
液压电动机功率	5.5 kW
边缘铣头的主轴rpm	75〜420 r/min。，6年级方向盘
适用的板厚度	6〜50mm。有特殊的厚度
纺锤冲程	100毫米
顶部和底部的铣削角度	标准范围为0°〜 + 45°；有特殊范围可用
边缘铣削速度	150〜1000 mm/min。
空转的高速铣头	4000毫米/分钟。
数量的液压插孔板端铣头	6〜30件（取决于边缘铣削）
可工作的长度	（6〜21）m（取决于边缘铣削）
面板的适用直径	d = Ø125〜ø320mm（Ø200 交付）

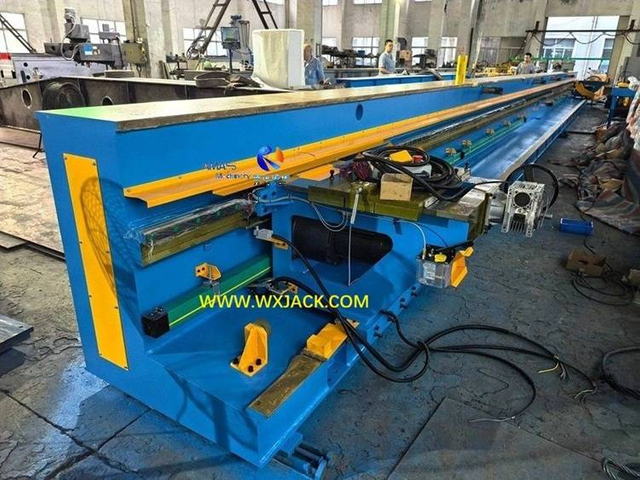

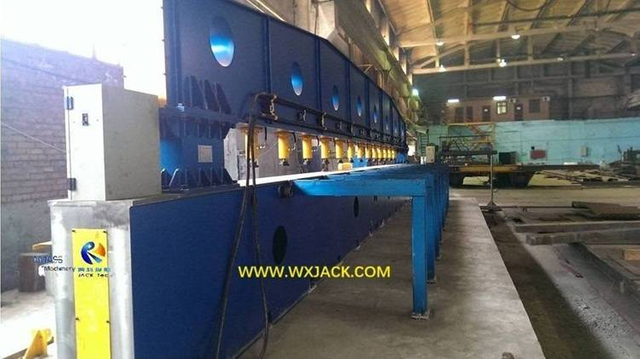

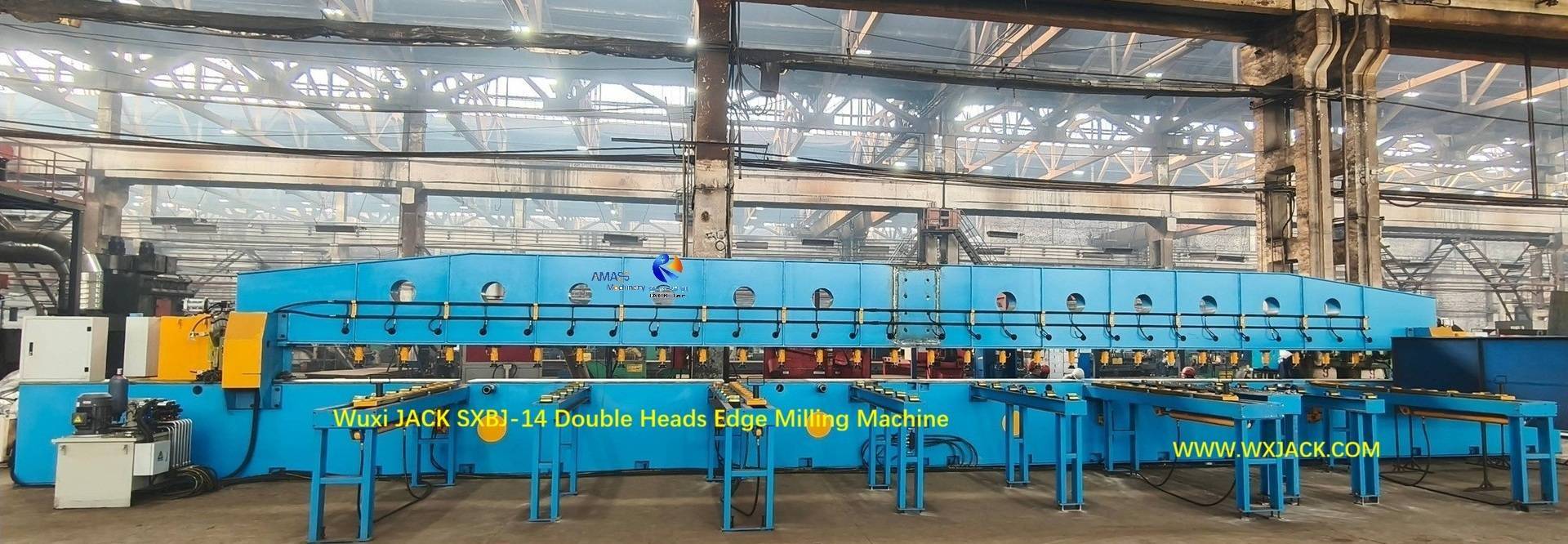

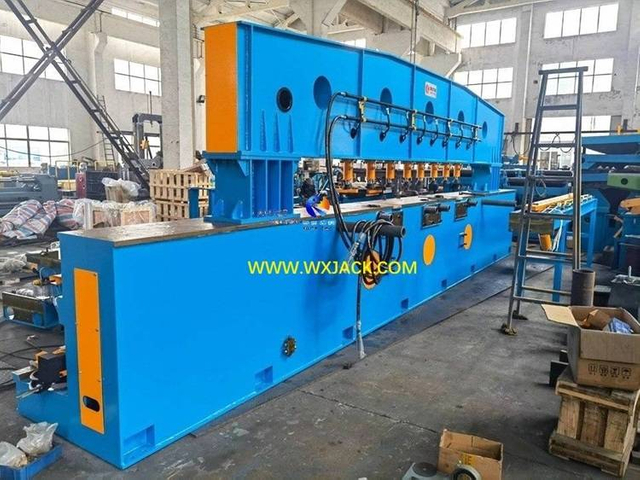

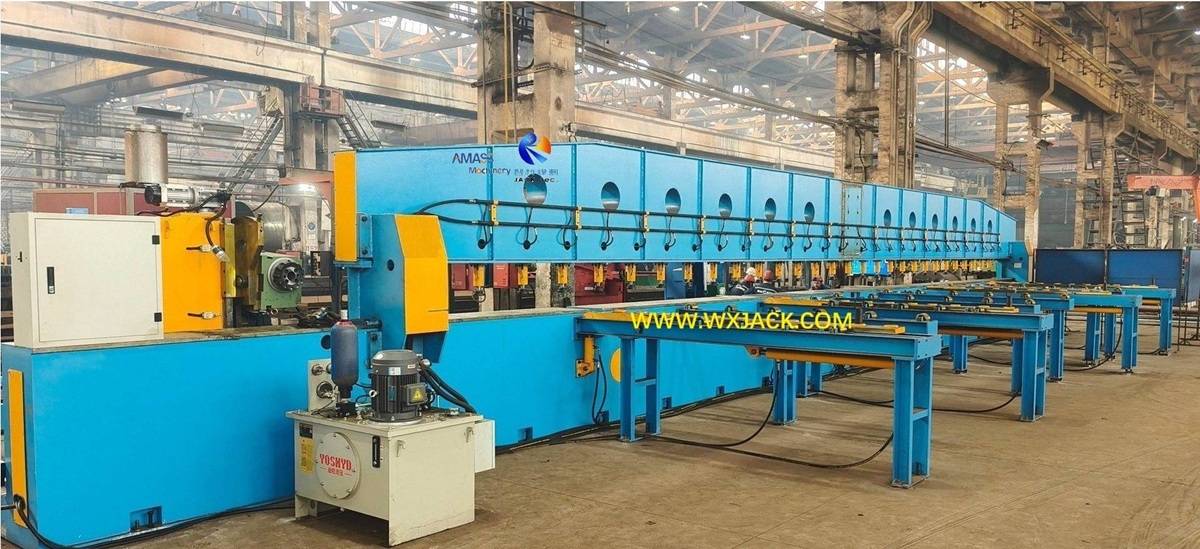

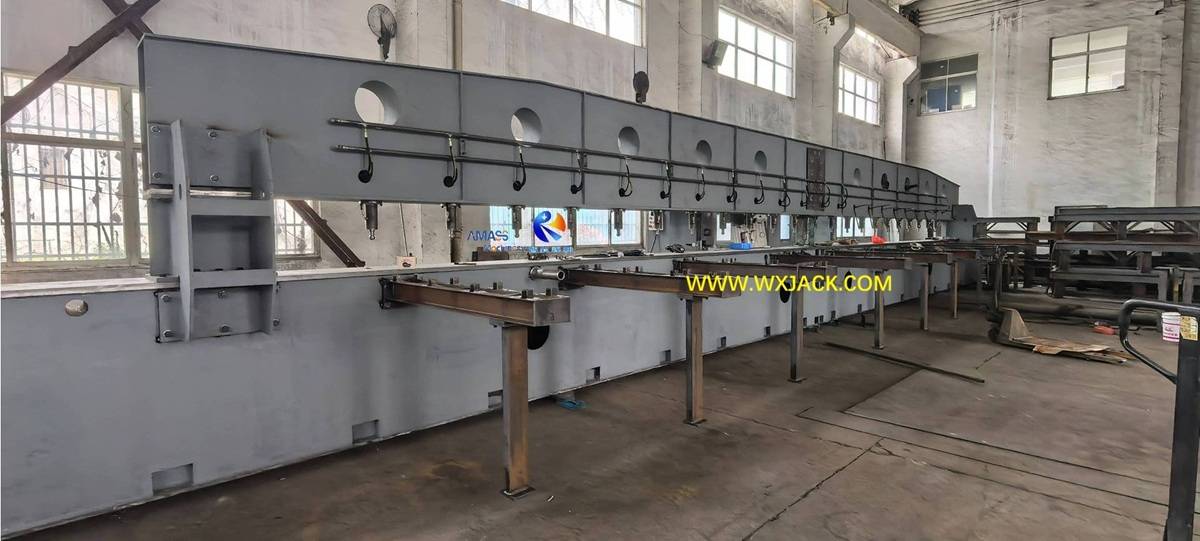

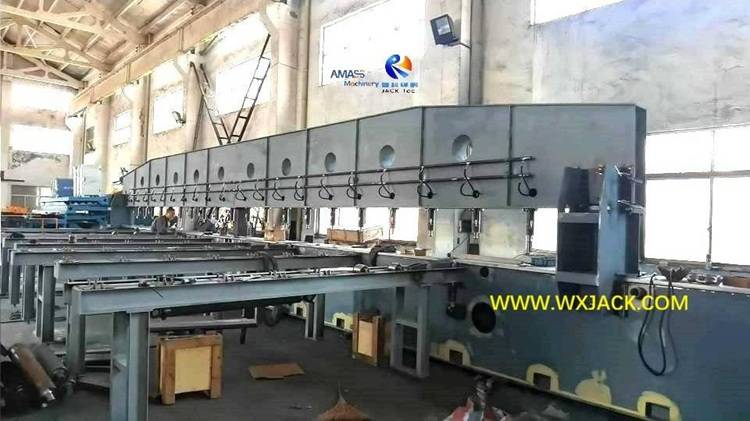

2. SXBJ系列双头边缘铣床

1.双头板边缘铣床的应用特性：

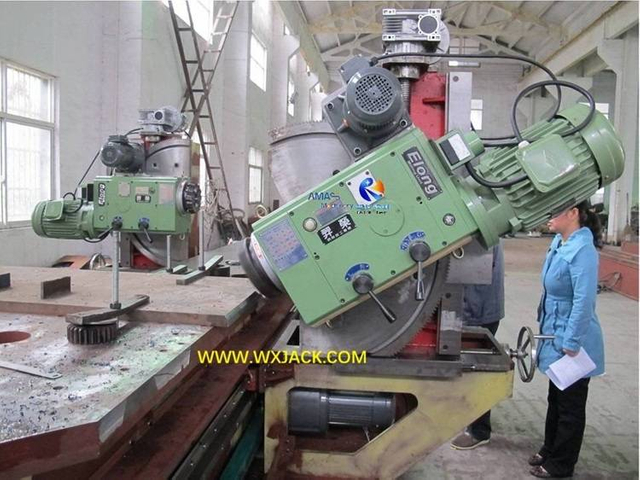

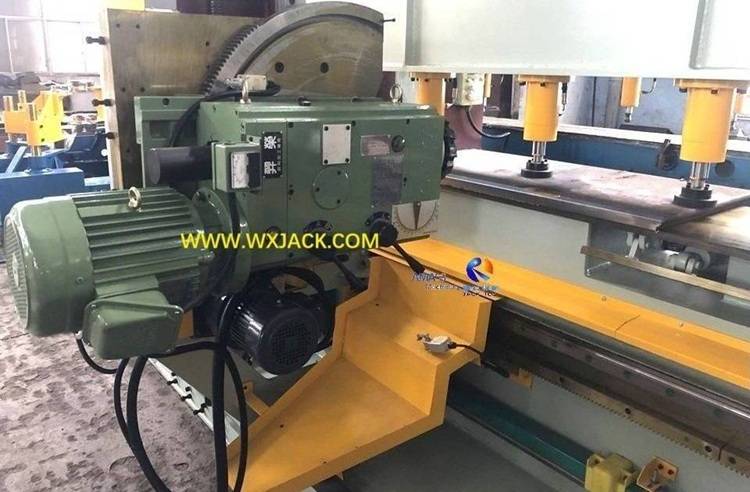

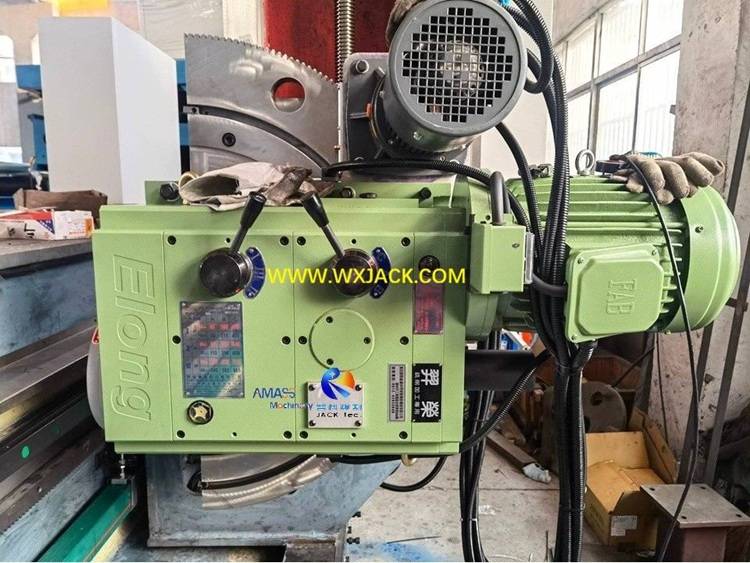

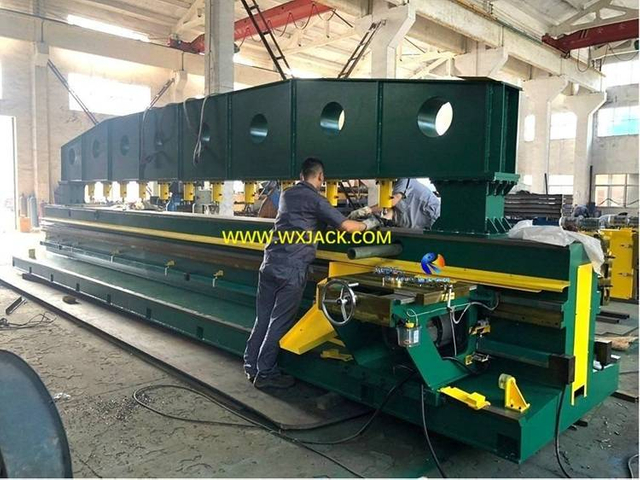

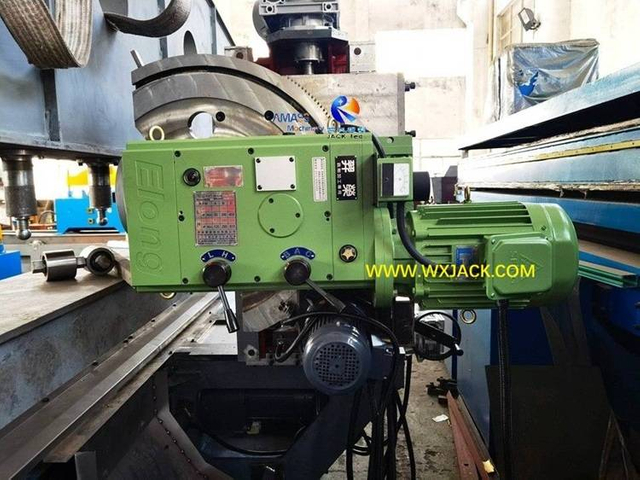

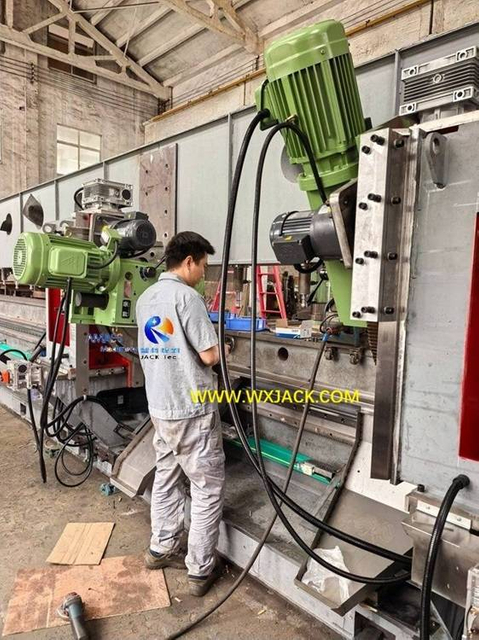

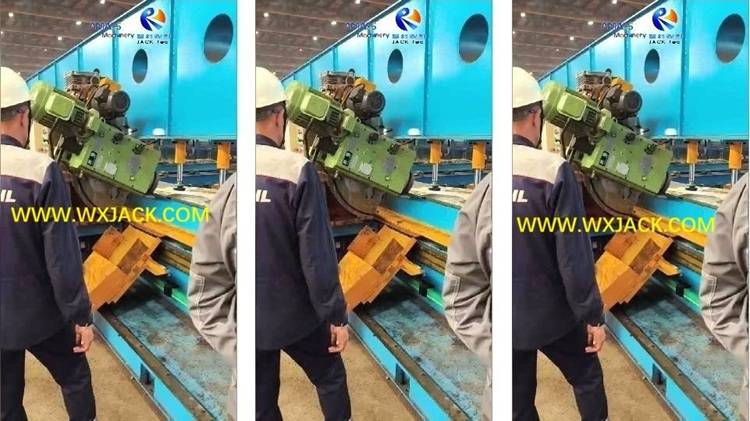

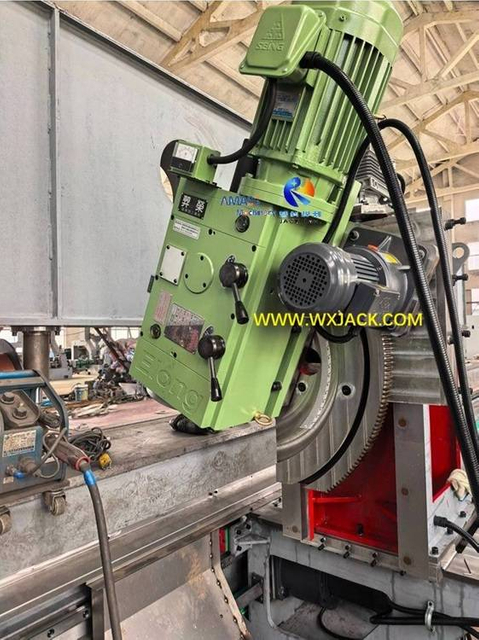

1）在一组双头板末端铣床中，安装了两套铣车，如右边1^英石照片;

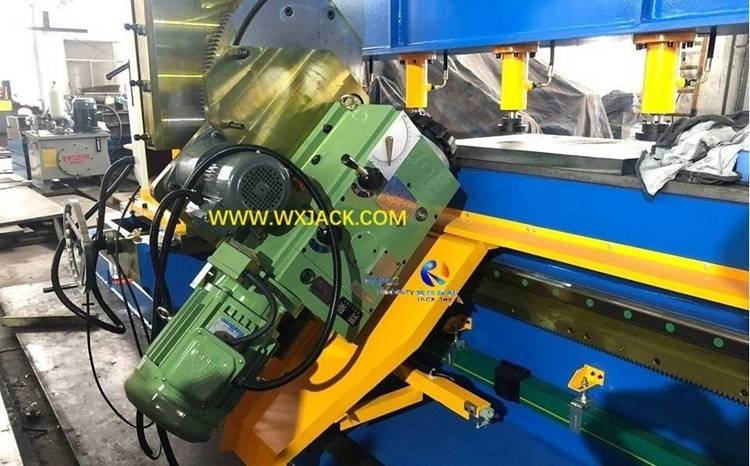

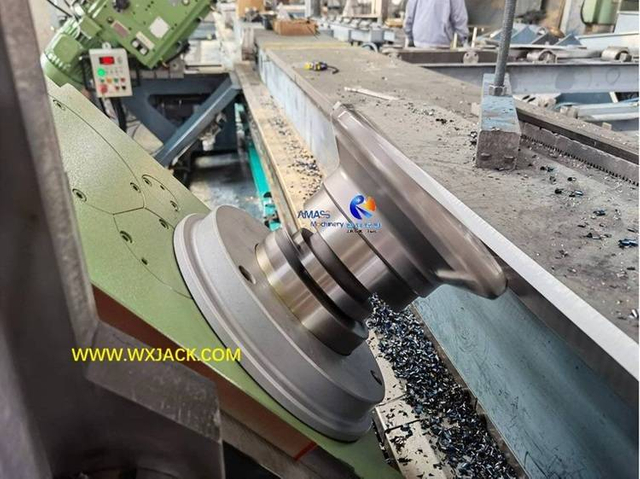

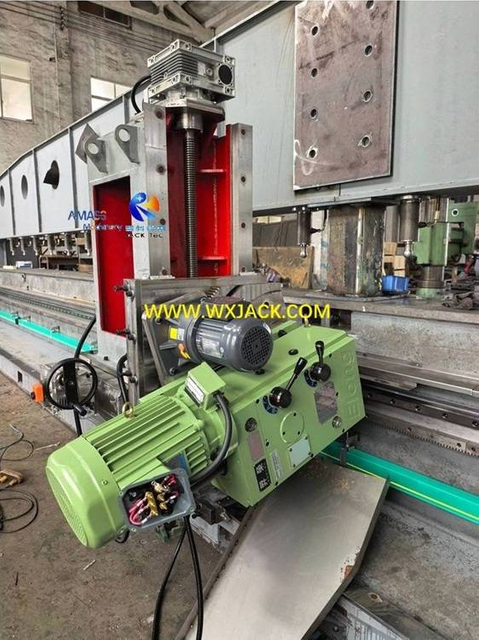

2）两个铣头的安装方向不同：一个与上面所示的单头边缘铣床相同；第二个显示在右边2^nd照片，使较低的斜角；

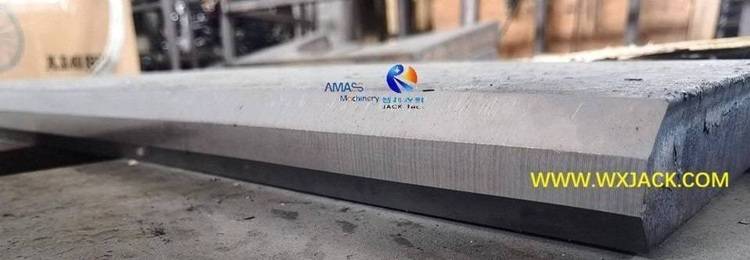

3）双头板斜板机的典型完成工件输出在右边显示3^路照片。这块钢板上有上斜面，直斜角和下斜面；
4）双头边缘铣床的典型型号是SXBJ-3,SXBJ-4,SXBJ-5,SXBJ-6,SXBJ-9,SXBJ-12,SXBJ-15,SXBJ-16，和SXBJ-18.

2. SXBJ系列的技术参数双头板边缘铣床：

双头模型边缘铣床	SXBJ-（3〜18）或任何指定的中风范围
倒角的类型	上，下和或直
最大限度。有效的边缘铣削长度边缘铣床	3,000mm〜 18,000毫米; 任何半米可用。例如，6500mm
电源，rpm和铣削数量头	7.5 kW，1440rpm，2套
液压电动机功率	5.5 kW
边缘铣头的主轴rpm	75〜420 r/min。，6年级方向盘
适用的板厚度	6〜50mm。特殊的厚度是可用的。例如60mm/ 80mm
纺锤冲程	100毫米
顶部和底部的铣削角度	标准范围是一个头 0°〜 + 45°和一个头 -45°〜0°; 有特殊范围可用
边缘铣削速度	150〜1000 mm/min。
高速闲置	4000毫米/分钟。
液压千斤顶的数量	8〜45件（取决于边缘铣削）
可工作的长度	（9〜24）m（取决于边缘铣削）
面板的适用直径	d = Ø125〜ø320mm（Ø200 交付）

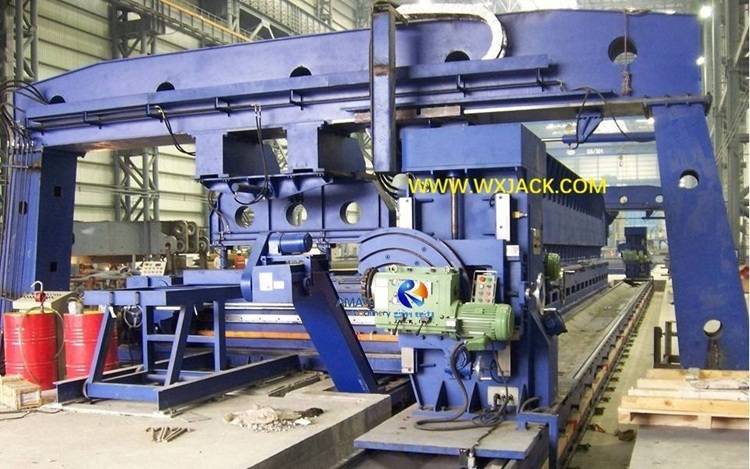

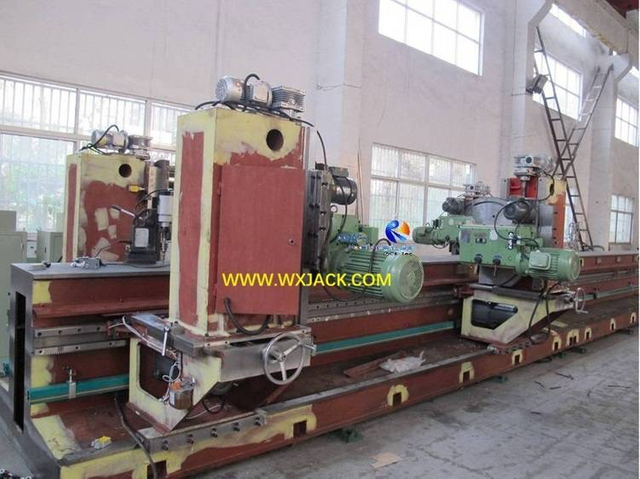

3. FXBJ/GFXBJ系列四到五头重型边缘铣床

1.四到五个头板边缘铣床的应用特性：

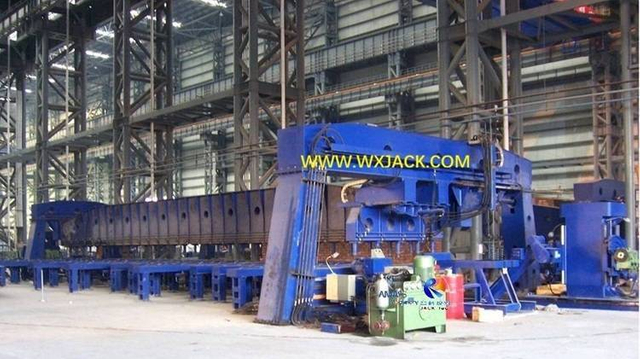

1）如Lefthand Photos所示，这是为了使高效率上的超大钢板上的上和下斜角在超大的钢板上（长达23m的长度和100mm厚度）；

2）如图所示2^nd照片，有2套11kW的铣削头分布在边缘铣床工作台的两侧（完全4套铣马），在可选状态下，第5套7.5kW的7.5kW铣削头在侧面，用于边缘斜角在钢板的侧面；
3）双头板斜板机的典型型号是GFXBJ-20,GFXBJ-21，和GFXBJ-23.

2.四头板边缘铣床的技术参数：

四头型边缘铣床	FXBJ-21/ 22/23
最大限度。有效的边磨长度	21,000mm〜23,000毫米
最大限度。有效的边缘铣削宽度	3,000mm〜4,000毫米
纵向行动压梁	1〜1.2 m
纵向的功率和rpm 铣削头	11 kW，715 rpm，mu-9s
横向头的规格（可选的）	7.5 kW，固定0°，TX-40，6 用手轮等级
液压运动能力边缘铣床	7.5 kW
铣削头数量	4套 + 1套
边缘铣头的主轴rpm	65〜715 r/min。，9年级方向盘
适用的板厚度	6〜80mm/ 100mm
顶部和底部的铣削角度	0°〜85°; -45°〜0°
边缘铣削速度	300〜3000毫米/分钟。
横向面速度（可选）	130〜800毫米/分钟。毫无根据
液压千斤顶的数量	33〜39件
边缘铣床总体方面	30m长度x 9m宽度x 高度为4.2m

Wuxi Jack Plate Edge铣床的应用范围和相关设备

1.在哪里可以找到边缘铣床？

1）作为一种基本和通用的加工设备，用于在金属板的边缘（尤其是碳钢板）上倾斜，板块边缘铣床（板斜线机）被广泛使用，这些行业都在具有钢板的焊接步骤的行业中使用；
2）从机械行业到土木工程项目，例如桥梁建设，电力电厂，油田，石油化学，车辆行业，港口机械，压力船，造船等。在这些行业的所有工作设施中，您都可以找到边缘铣床的忙碌工作差异很大；

2.使用的边缘铣床（板斜板机）的对应物正在使用:

Wuxi Jack生产的另外两种类型的产品具有相似的金属板上的功能：

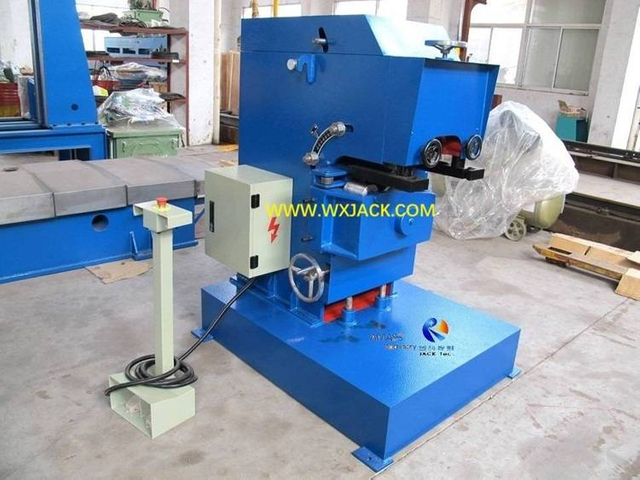

1）一个是GD型号滚刀，这是为了在小型钢板上制作焊接凹槽；

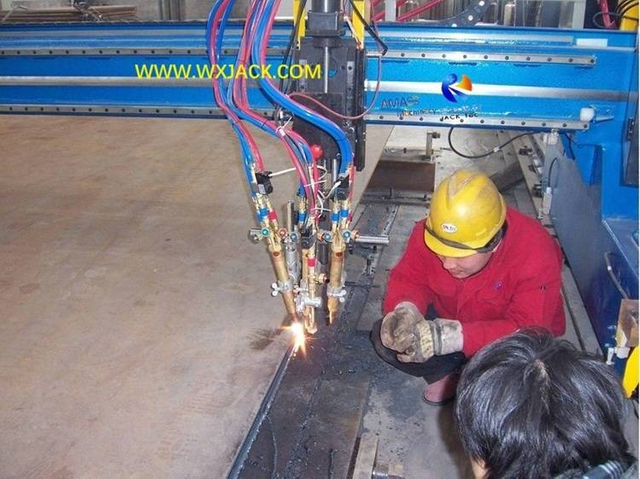

2）另一个是三板切割机，这使焊接凹槽以不同的火焰切割方式，而不是边缘铣床中采用的高速加工操作（板斜角机）；

3.部署边缘铣床（板斜板机）:

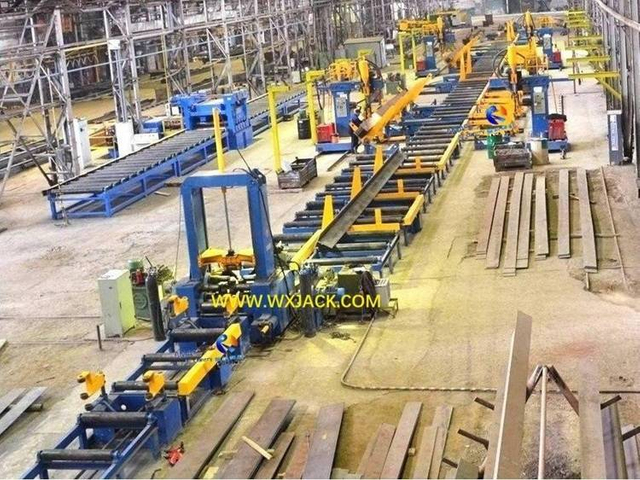

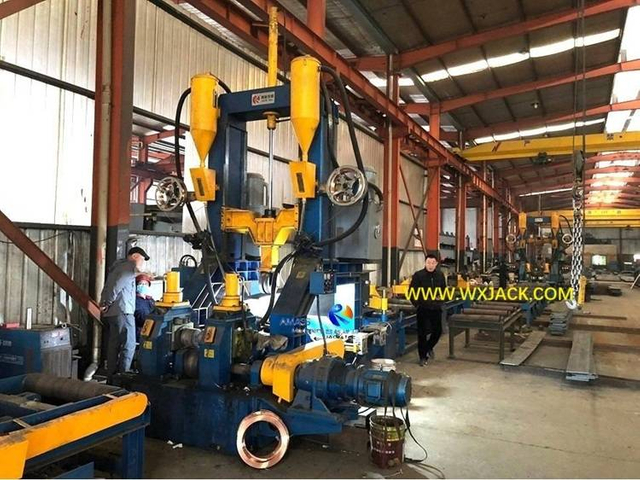

1）与CNC脱衣板切割机，作为一种首次操作设备，通常在生产线开始时部署边缘铣床，用于切割和倒角原材料钢板。例如，H光束生产线,盒束生产线,T束生产线，或者特殊的焊接机;

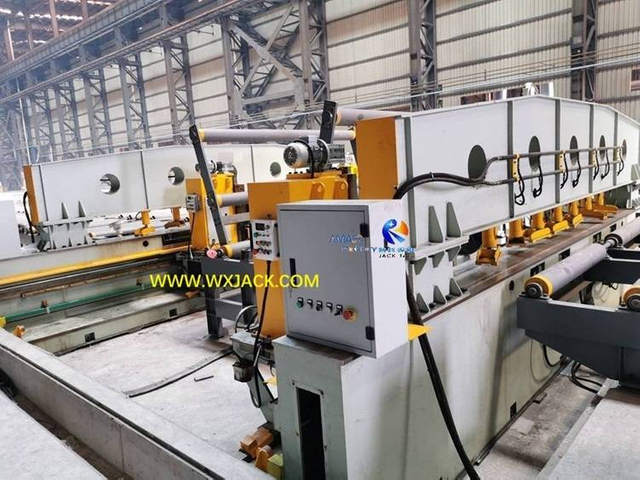

2）当在这些生产线中部署时，考虑到相应的过程步骤的专业，Wuxi Jack开发了一种最终铣床（板斜线机），专门适用于自动生产线的工作地点。请检查串联SXBJ-3双头边缘铣床;

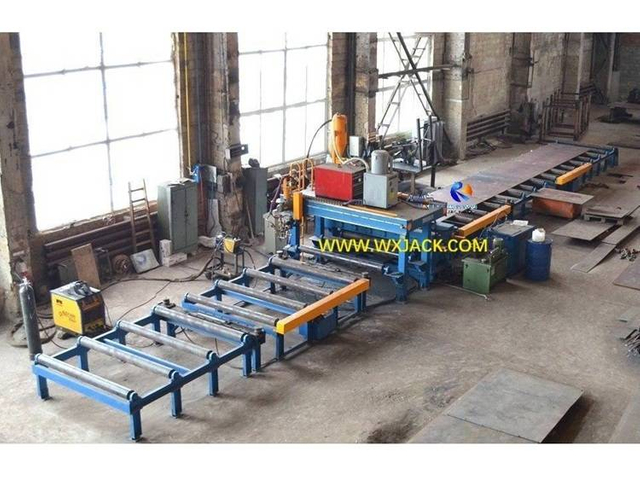

3）此外，在下一步的生产机器的某些步骤之前，通常将End Milling Machine用作预处理设备。例如，盘接头焊接机用于产生更大尺寸的钢板，或焊接操纵器和焊接旋转器，用于在枪管上执行圆周焊接。

如何使用Wuxi Jack Edge铣床？

在Wuxi Jack Edge铣床上进行准备（板斜板机）：

1）在商务讨论期间，我们提供了End Milling Machine（Plate Beveling Machine）的客户布局。客户可以在车间的设备布局制定计划；
2）在将Wuxi Jack Edge铣床运送到客户站点之前，我们向客户提供设计图纸和板块边缘铣床的粉底图。可以提前根据它制定基础；
3）在客户设施中，Wuxi Jack派遣技术人员进行边缘铣床的安装和验证，并提供技术服务；
4）Wuxi Jack准备了详细且指导良好的技术文档，包括安全，日常操作，为客户提供边缘铣床的服务；

5）为了引入板边缘铣床的大型复杂设备，尤其是长时间中风（等于和或以上9m），机床的水平和直率至关重要，这是板的关键技术参数之一结束铣床。
