无锡智科T型钢生产线，造船及钢结构行业的重要设备

T型钢焊接机、T型钢拼焊矫一体机的产出及应用

A. T型钢生产线的广泛应用：

1. T型钢是钢结构和造船业的重要工件。与H型钢（有热轧型和焊接型两种）不同，T型钢通常是焊接型的，需要由T型钢生产线或T型钢组立机这样的单个设备进行生产：

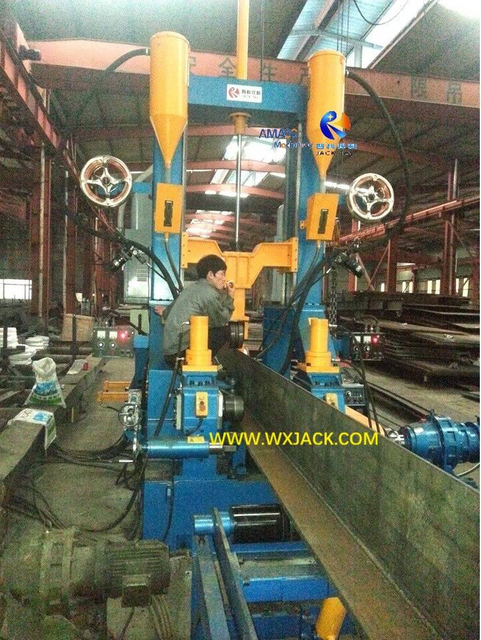

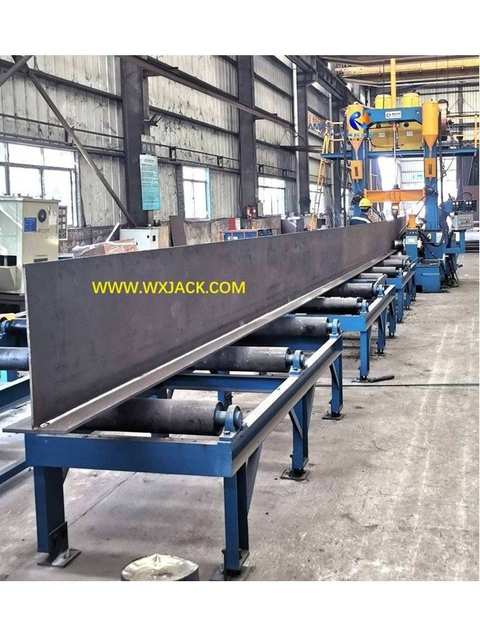

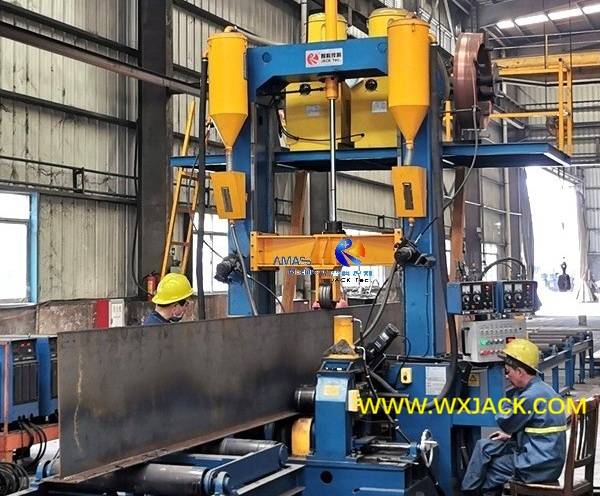

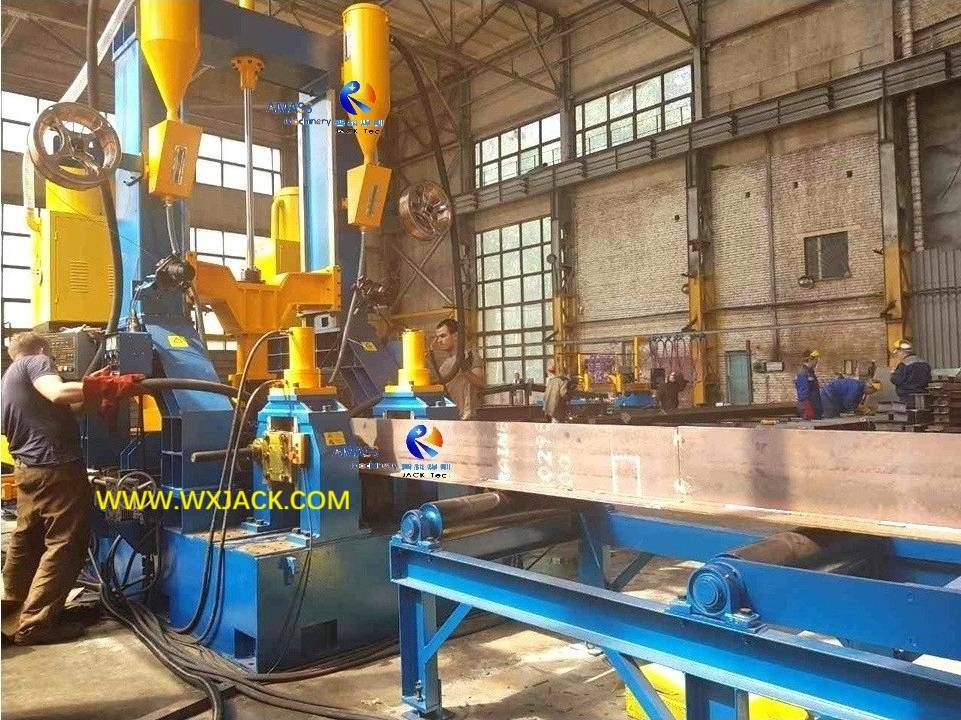

2. 无锡智科T型钢拼焊矫一体机生产的焊接T型钢： ( 图1 )

Fig1 3 in 1 T Beam Fabrication Machine 15

B. T型钢生产线及其相关设备的两种应用：

对焊接T型钢生产有需求的客户来自两个行业：钢结构和造船业，这两个行业对所生产的T型钢的规格以及生产工艺都有一些不同的具体要求：

1. 造船用多头T型钢焊接机：

1) 造船用多头T型钢焊接机采用的焊接技术：

a) 在造船领域，焊缝的抗冲击强度（IK值）应高于普通焊缝，这可以通过二氧化碳气体保护焊来实现：

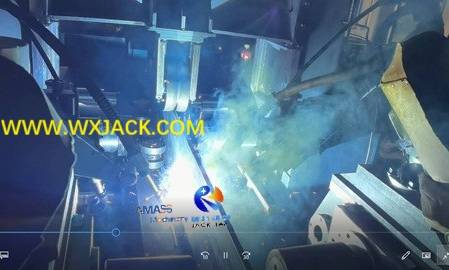

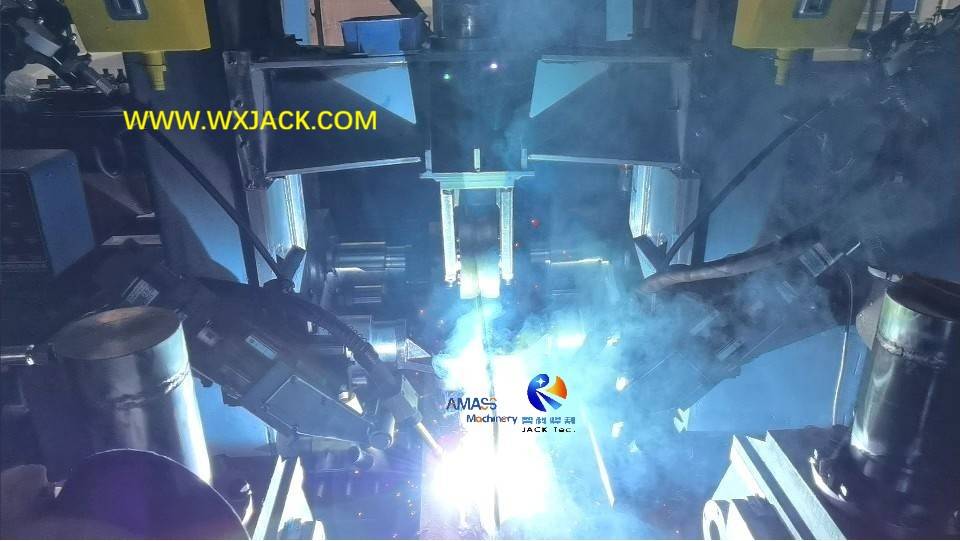

b) 二氧化碳气体保护GMAW焊T型钢，产生强光、大量烟尘： ( 图 2 )

Fig2 T Beam Welding Machine 98

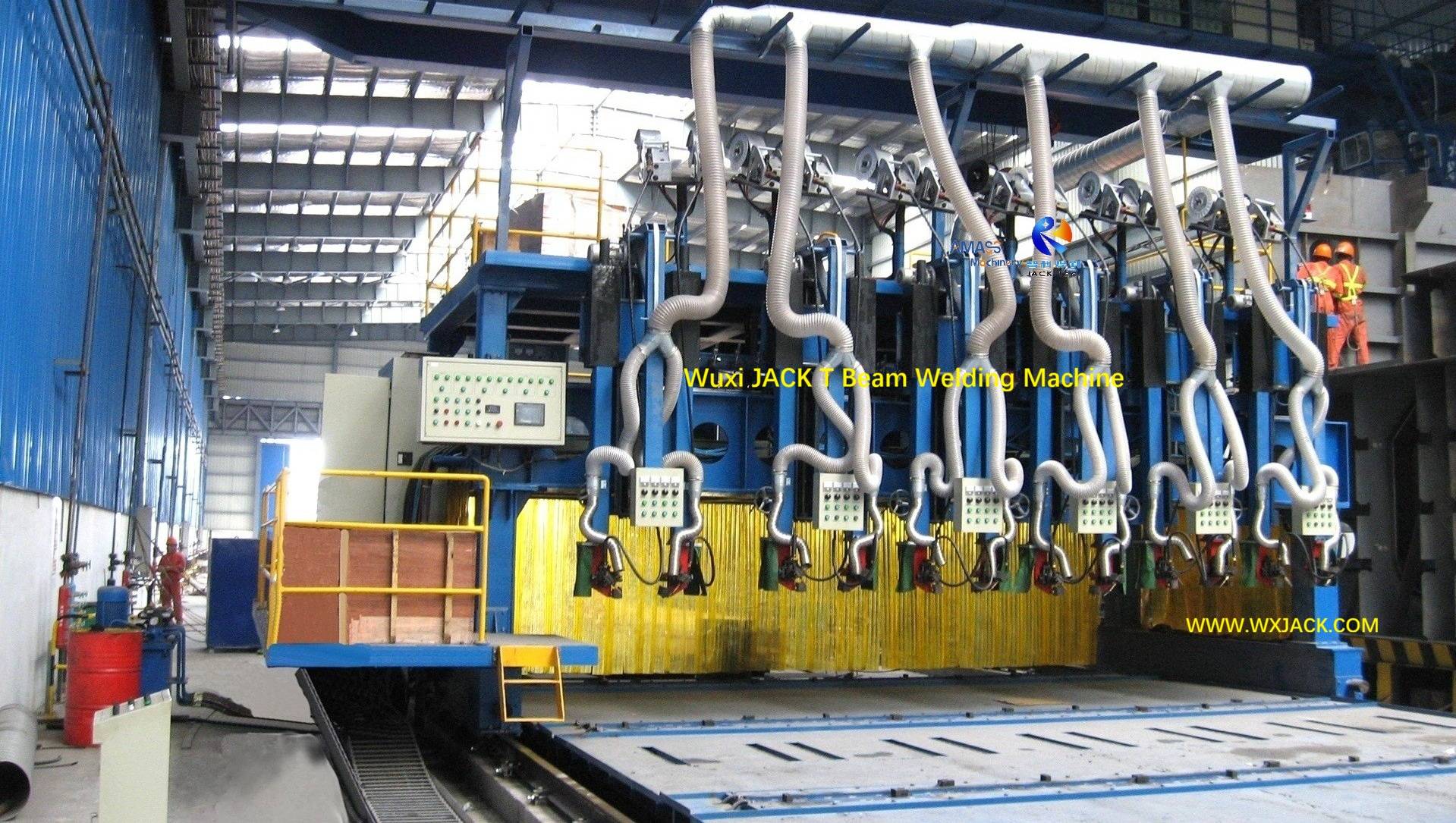

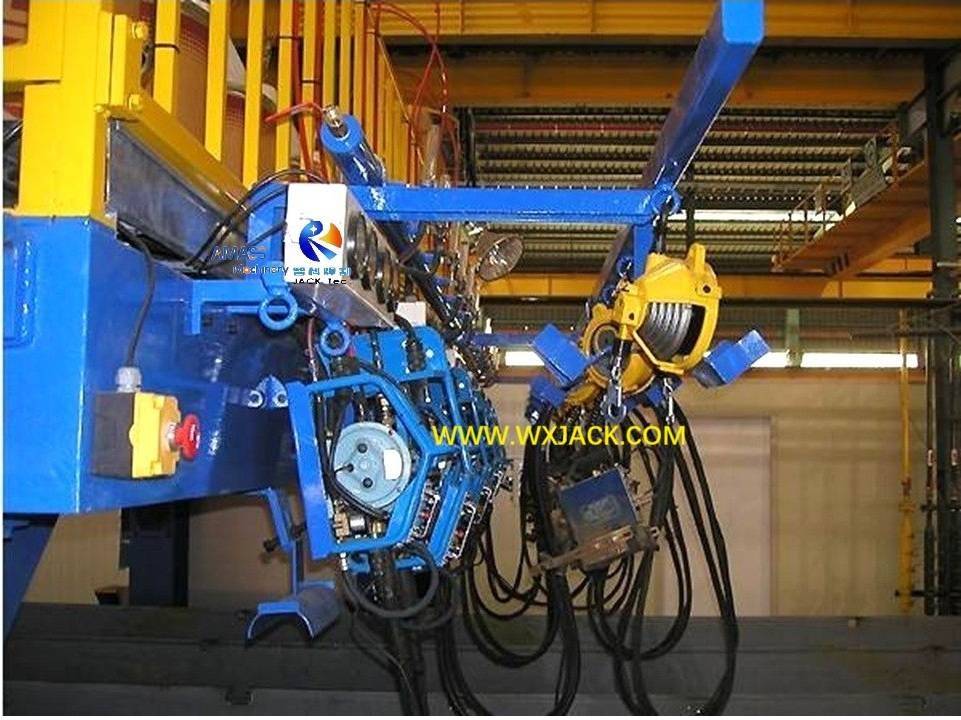

c) 此外，为提高生产效率，多头T型钢焊接机通常配备多个（4至5把）焊枪，可同时完成多根T型钢的焊接：

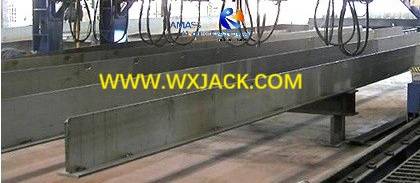

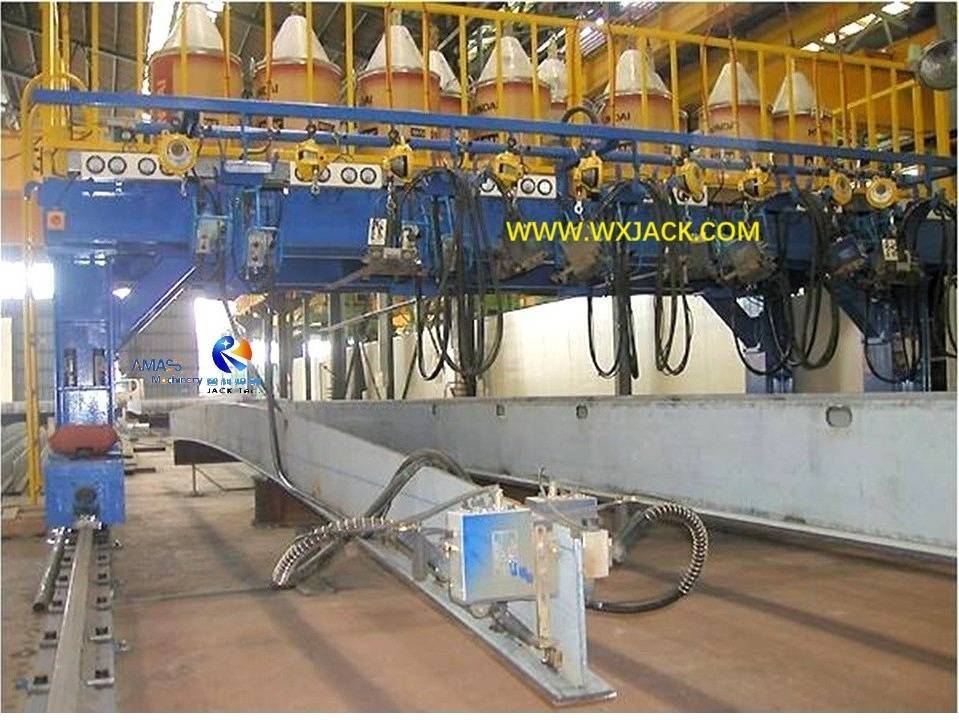

d) 无锡智科多头T型钢焊接机可同时焊接4根T型钢： ( 图 3 )

Fig3 T Beam Welding Machine 5

2) 造船用T型钢生产线中的钢板修边机：

a) 造船和钢结构用T型钢的另一个关键区别在于，在用数控直条切割机切割钢板后，在T型钢组立机上进行组立和点焊之前，翼板（水平板）和腹板（垂直板）的边缘需要通过RH800或RH1000型钢板修边机进行倒角和修边；
b) 这是因为造船中使用的T型钢通常在高湿度环境下工作，需要增强其油漆附着力。修边成圆角是实现这一目标的必要步骤；

3) 造船用T型钢生产线成品工件的规格：

造船用T型钢的尺寸比钢结构用T型钢略小：
a) 腹板（竖向板）高度通常在300毫米至1000毫米之间；
b) 腹板（竖向板）厚度为8毫米至20毫米；
c) 翼板（水平板）宽度在100毫米至500毫米之间；
d) 翼板（水平板）厚度为10毫米至40毫米；

2. 钢结构用T型钢拼焊矫一体机：

1) 钢结构用T型钢拼焊矫一体机的焊接模式：

在钢结构工厂，与H型钢生产线类似，T型钢的焊接工艺为埋弧焊（SAW）。具体方式可以是：
a) 客户将一段成品H型钢切割成两段T型钢；
b) 或者将一块翼板和一块腹板一次性焊接成T型钢（而生产焊接H型钢则需要焊接两次）；
2) 钢结构用T型钢的生产工艺流程中无需进行修边处理；

3) 钢结构用T型钢生产线成品工件的规格：

钢结构应用T型钢的尺寸比造船用T型钢大一些：
a) T型钢腹板（竖向板）高度通常在200mm至1500mm范围内；
b) T型梁腹板（竖向板）厚度为6mm至32mm；
c) T型梁翼板（水平板）宽度在200mm至800mm范围内；
d) T型梁翼板（水平板）厚度为8mm至40mm；

4) 钢结构用T型钢生产线的应用：

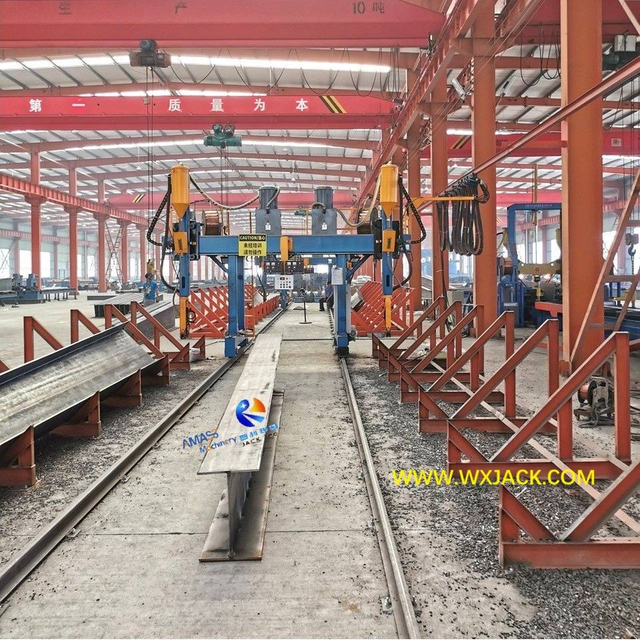

钢结构工厂很少配备专门用于生产T型钢的生产线。通常情况下，生产线会包含H型钢生产线和H型钢加工设备，这些设备既可以生产T型钢，也可以生产H型钢，有时甚至可以生产箱型梁。例如，LHT型H型钢埋弧焊机可以用一套设备，同时焊接箱型梁、H型钢和T型钢。

T型钢生产线、T型钢拼焊矫一体机的应用

T型钢组立机的成品工件

左侧滚动照片：无锡智科T型钢组立机、多头T型钢焊接机在不同工位进行工作

在实践中，客户采用的T型钢生产方式主要有两种，一种是采用T型钢生产线的整套设备，另一种是采用3合1 T型钢拼焊矫一体机这样的独立设备：

A. 焊接T型钢生产线：

1. 这是传统的T型钢焊接生产方法，至今仍占据相当大的市场份额。它主要用于大型造船厂，批量生产T型钢；

2. 一条完整的T型钢生产线由以下主要设备组成：

1) 数控直条切割机；
2) 钢板修边机；
3) 多头T型钢组立机；
4) 多头T型钢焊接机；
3. 此类T型钢生产线的特点在于其产量：通常一次可生产5 至 6根T型钢。

B. 三合一T型钢拼焊矫一体机：

1. 该设备类似于三合一H型钢拼焊矫一体机（H型钢组焊矫一体机），广泛应用于钢结构行业；
2. 三合一T型钢拼焊矫一体机集T型钢组立、焊接和矫正三大功能于一体，具有结构紧凑、体积小、效率高、成本低等优点；
3. 该机通常应用于在T型钢用量中等的工地，每次可加工一根T型钢。

无锡智科T型钢焊接机、T型钢拼焊矫一体机的工作视频

相关产品页面：
1. 三合一H型钢拼焊矫一体机的工作视频；
2. H Beam Production Line

无锡智科T型钢生产线的生产工艺

无论是采用T型钢生产线的整套设备，还是采用三合一T型钢拼焊矫一体机这样的单台设备，焊接T型钢的生产工艺通常包括以下4个主要步骤：

1. 用数控直条火焰切割机切割出T型钢的翼板和腹板：

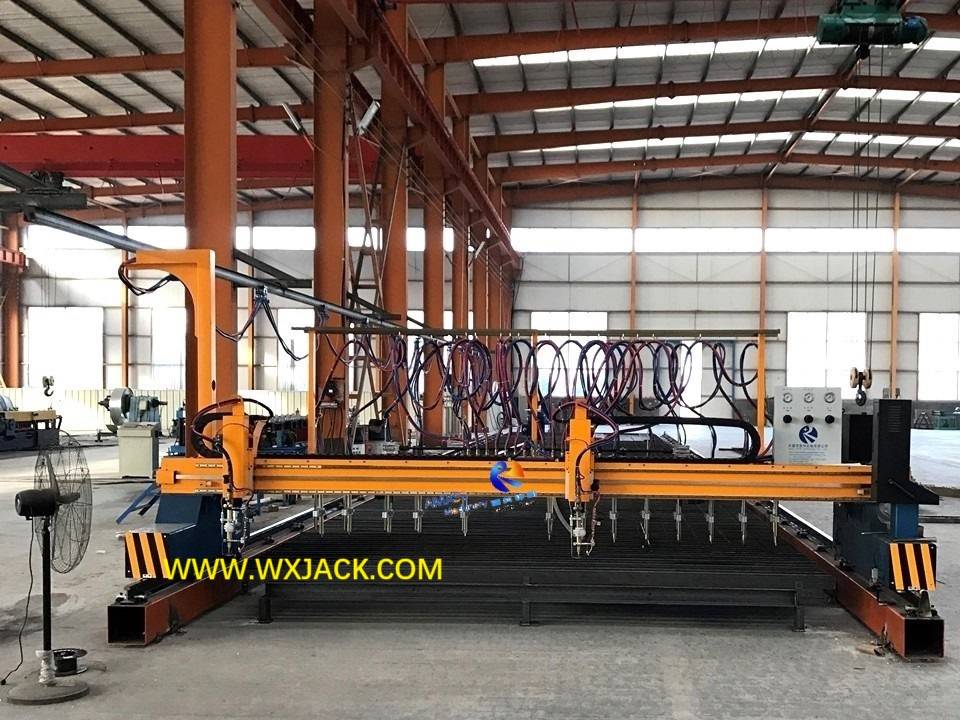

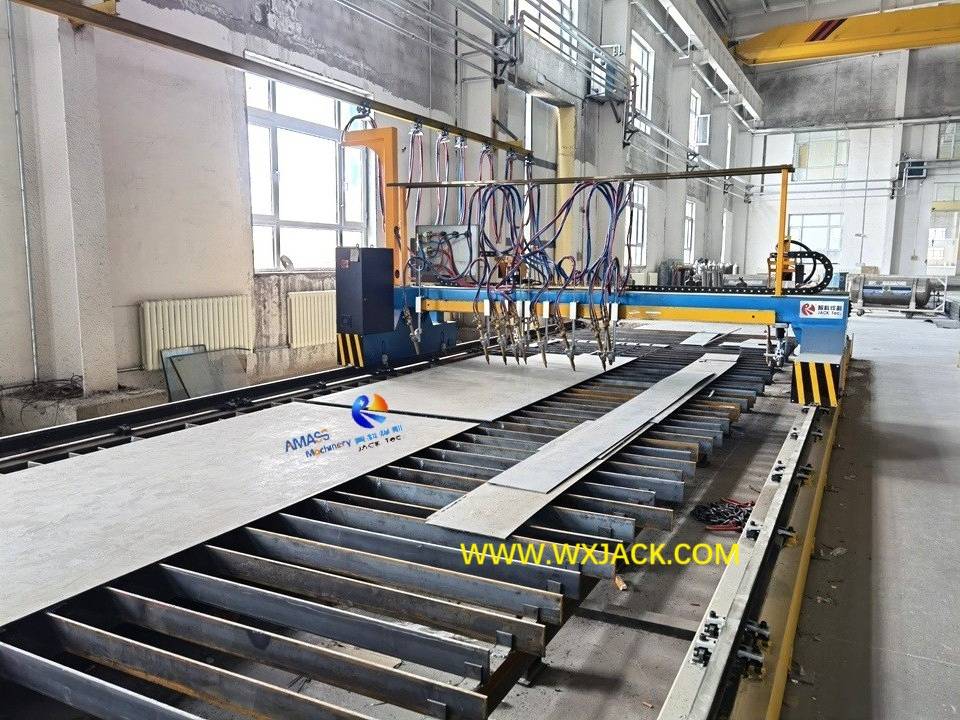

1) 上图1：碳钢板在数控直条切割机上通过火焰切割工艺被切割成长条状板材，用作T型钢生产的翼板（水平板）和腹板（垂直板）；
2) 此步骤也可使用剪板机完成。数控火焰切割机具有更高的产量和更大的厚度切割能力；

2. 对T型钢的翼板（水平板），通过钢板修边机进行修边：

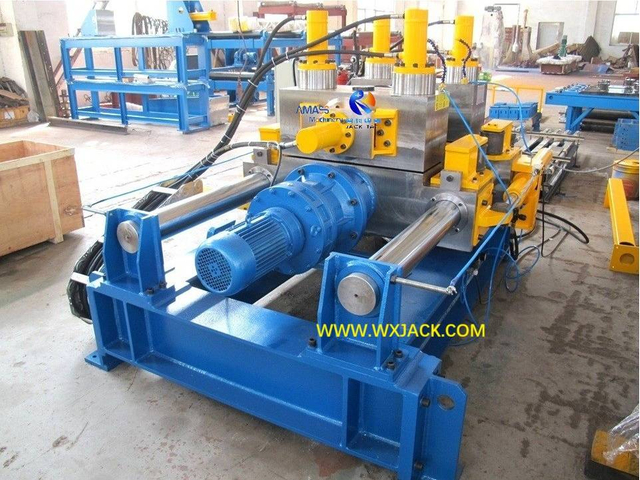

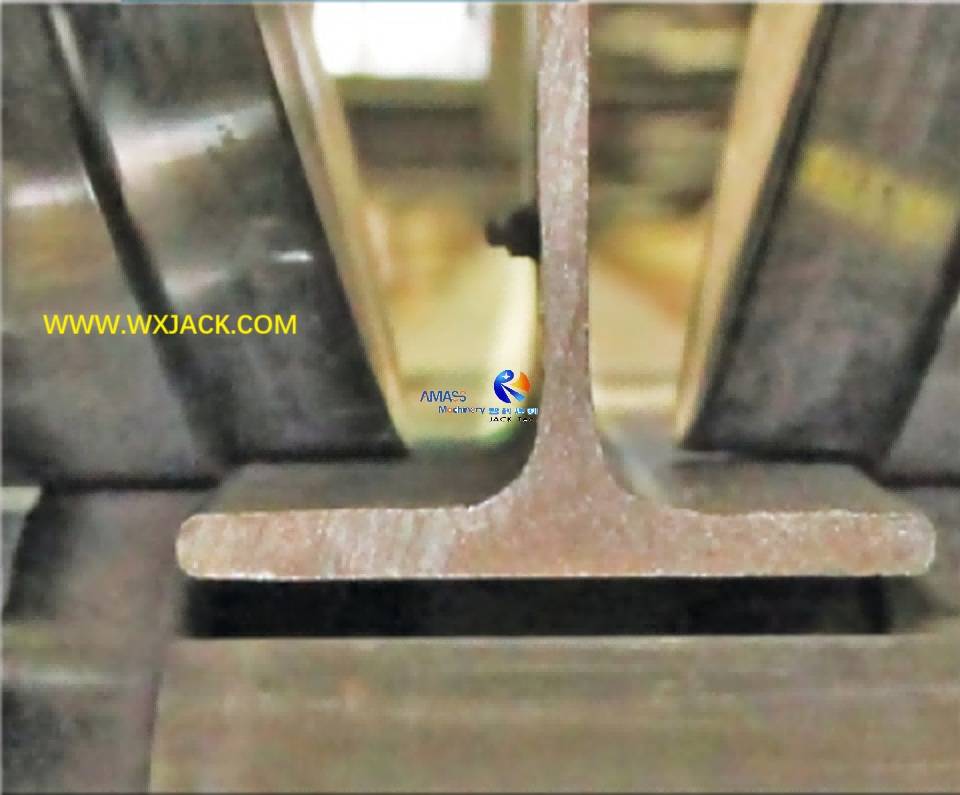

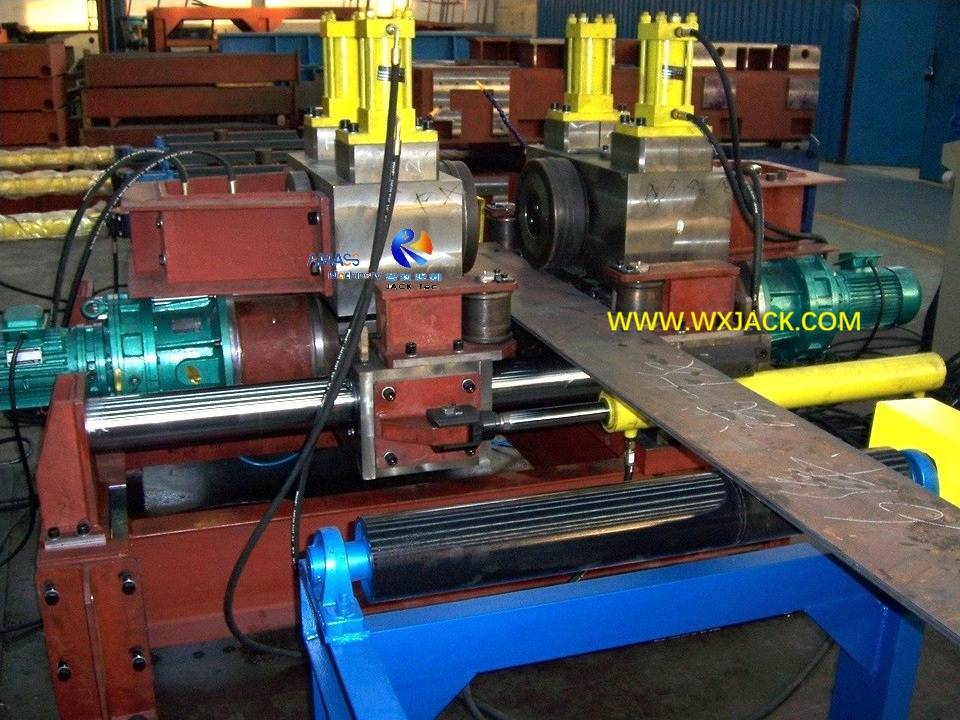

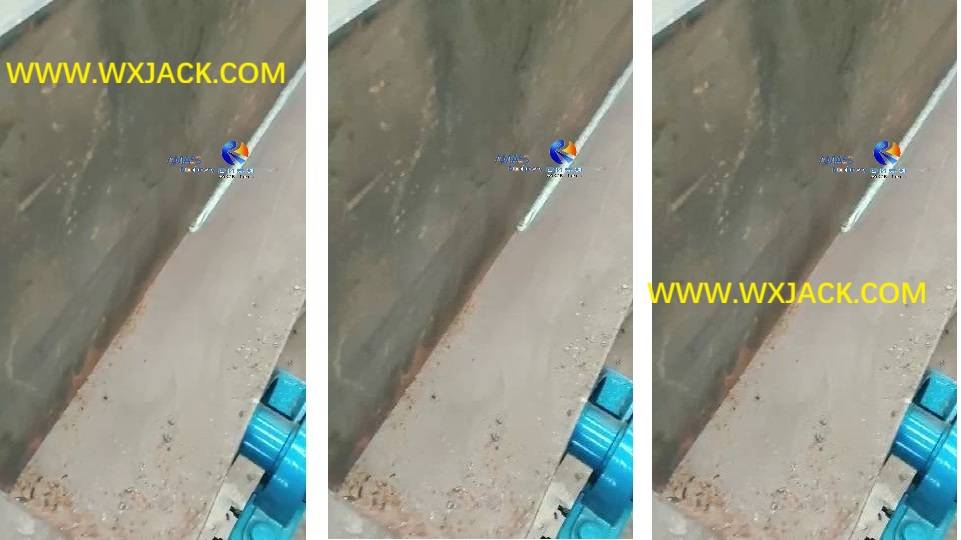

1) 上图第二张照片：此步骤使用RH800或RH1000型钢板修边机对T型钢水平翼板进行修边、去毛刺和倒圆，使其沿T型钢翼板形成半径为R2.0mm至R2.5mm的光滑圆角；
2) 此步骤旨在提高T型钢翼板（水平板）和腹板（垂直板）的涂漆附着力。这是造船厂生产T型钢的必经工序；
3) 倒圆角后的工件将被送至下一工位：T型钢组立机；

3. 在T型钢组立机中完成T型钢的组立和CO₂ 点焊：

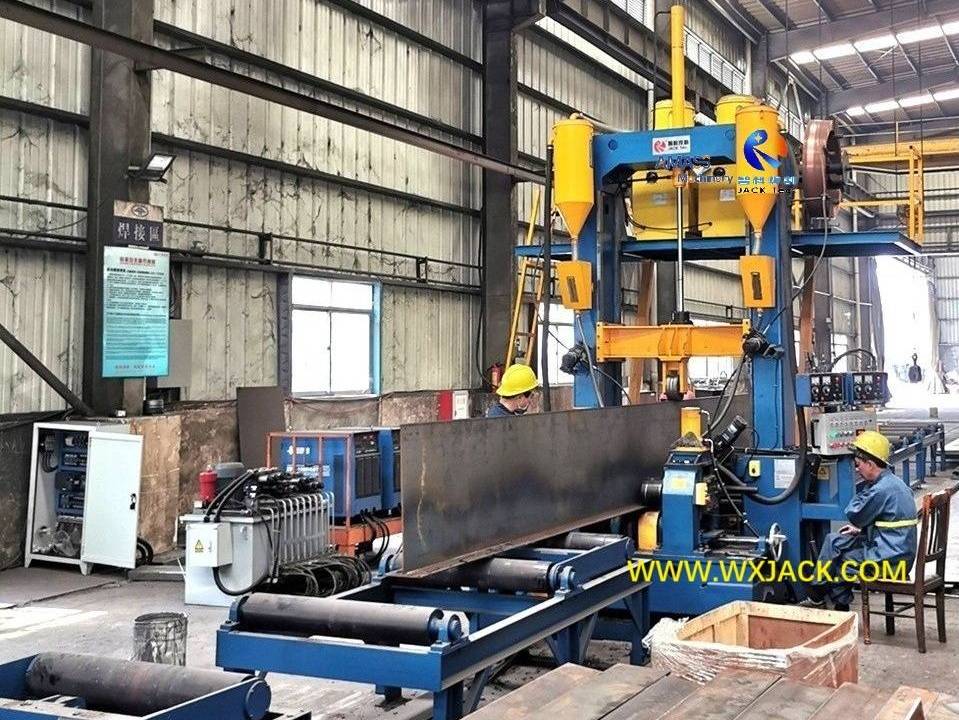

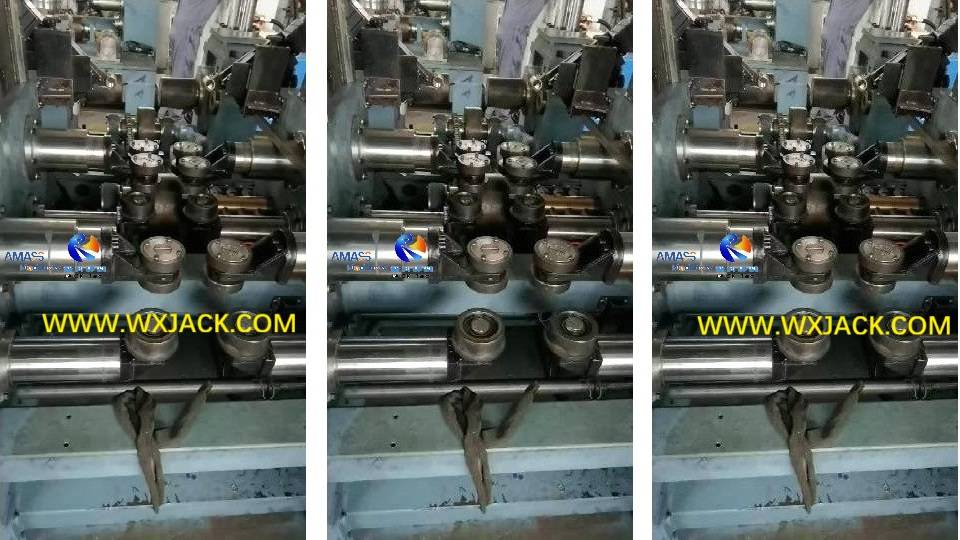

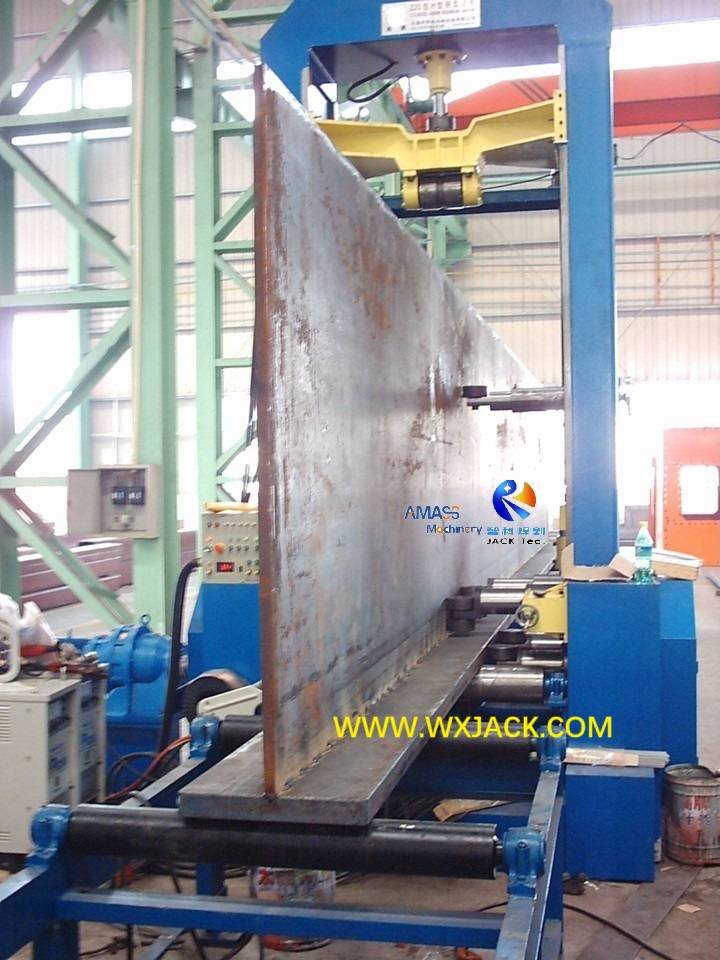

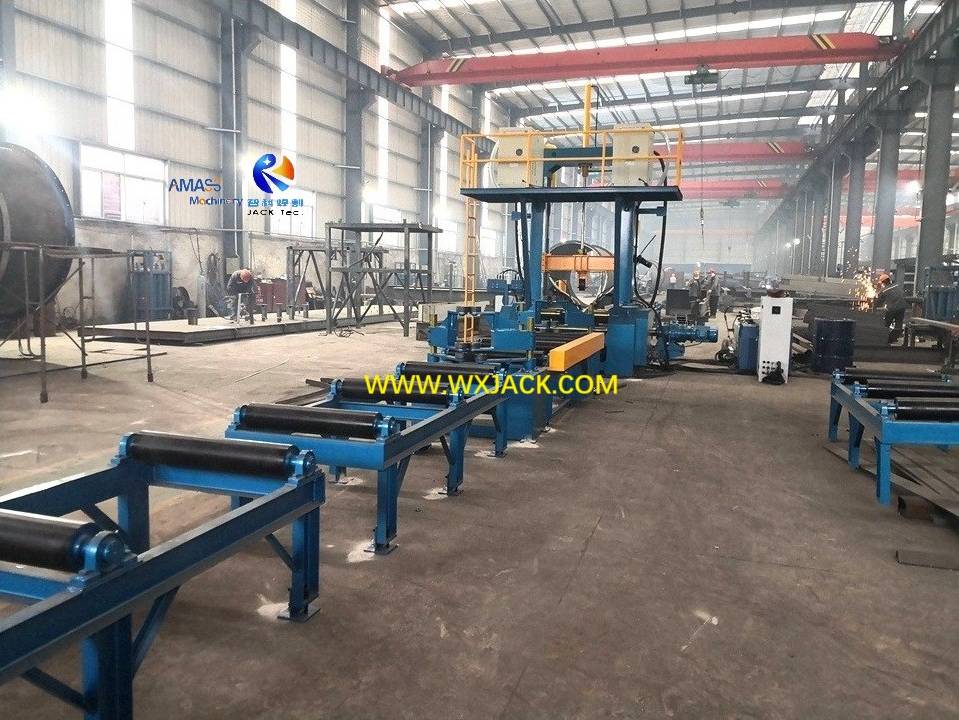

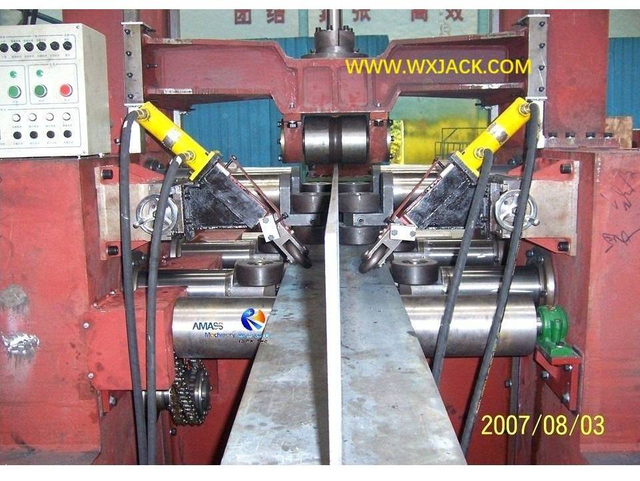

1) 上图第三张照片：在此步骤中，翼板（水平板）和腹板（垂直板）组立并点焊成为一块T型钢结构；
2) 机器采用的焊接模式为点焊式CO₂ GMAW焊接；

4. 多头T型钢焊接机的成品工件：

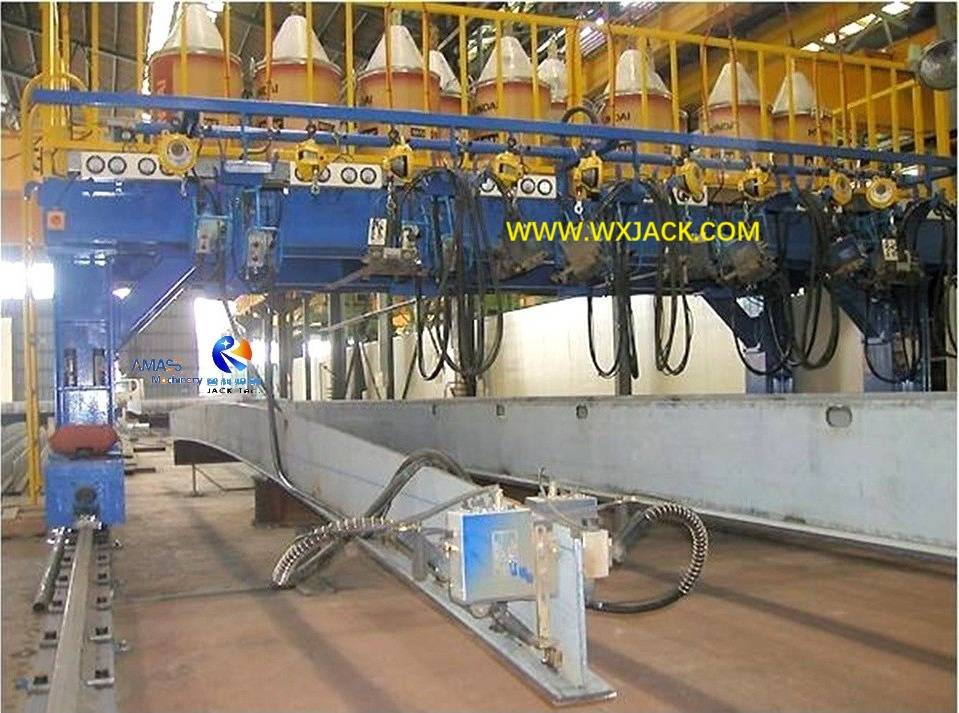

1) 上图第四张照片：在造船业T型钢生产线中，成品焊接采用连续二氧化碳气体保护焊。相应的T型钢焊接机配备4至6组电动托板和焊枪，可同时焊接出5至6根成品T型钢；
2) 用于生产钢结构用T型钢时，成品焊接采用大电流连续埋弧焊（SAW），与H型钢焊接机相同；

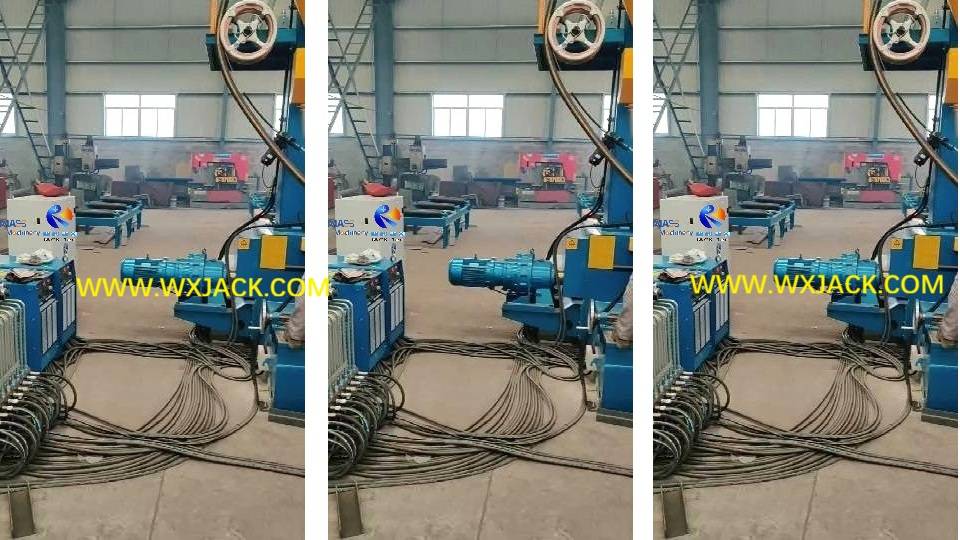

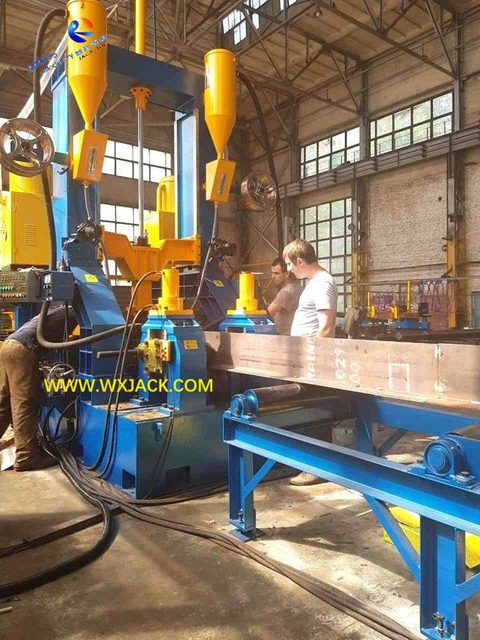

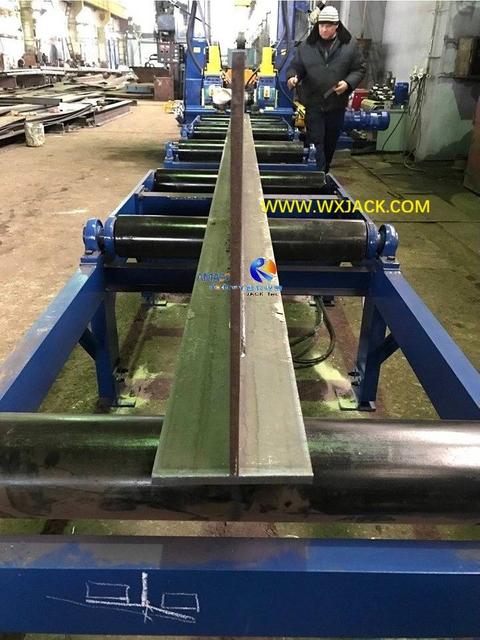

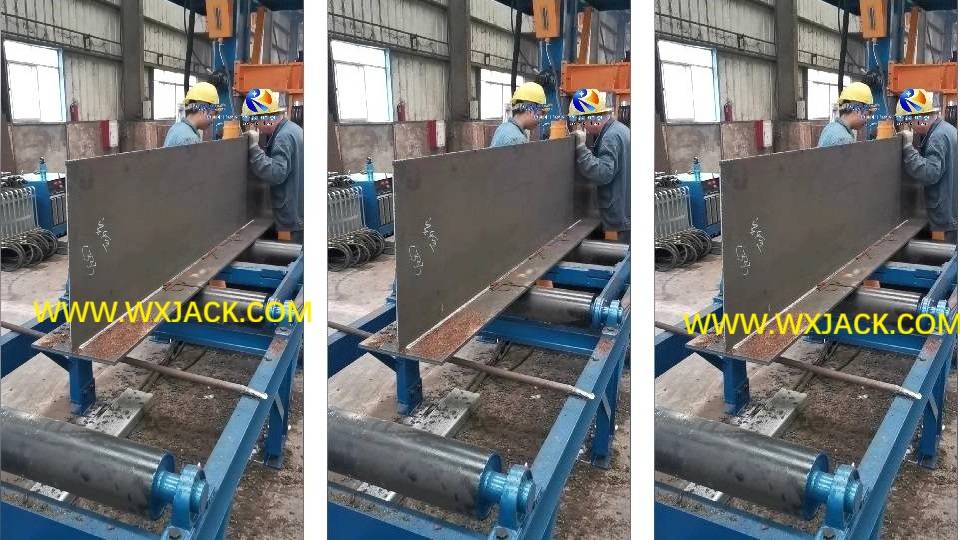

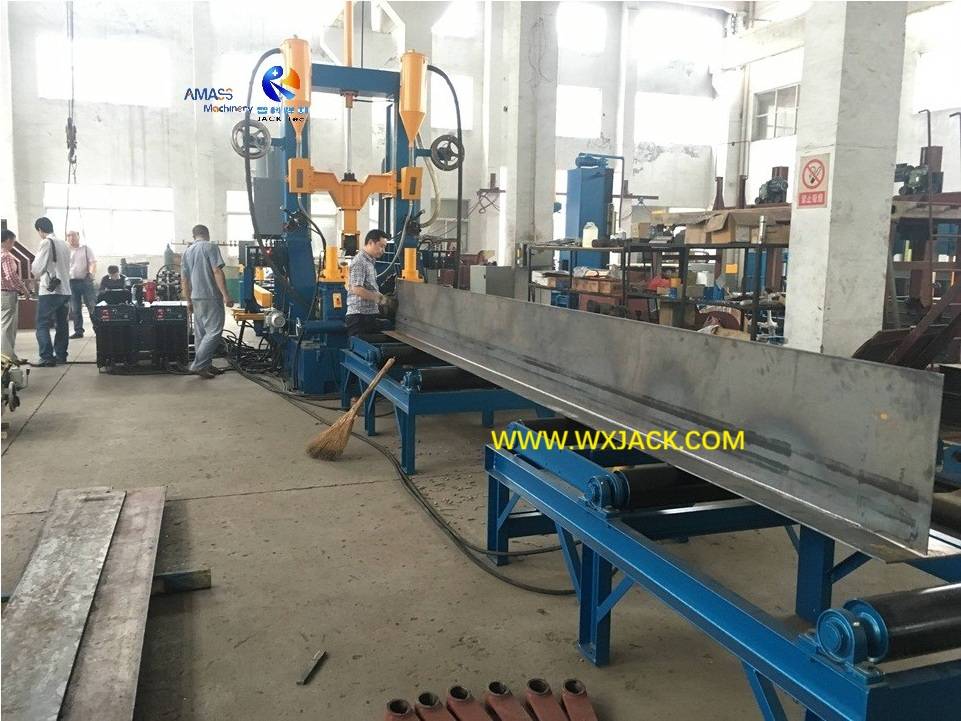

5. 三合一T型钢拼焊矫一体机：

1) 特点：又称三合一H型钢拼焊矫机（H型钢组焊矫一体机），该机可通过单台设备，生产T型钢（及H型钢）；
2) 该机的优点包括：节省设备投资预算、节省车间用地、降低日常运行成本，且操作比生产线更简便；
3) 三合一T型钢拼焊矫一体机的应用限制在于，与生产线上的多头T型钢焊接机可同时焊接4至6根T型钢不同，三合一拼焊矫设备一次只能焊接出一根T型钢。

无锡智科T型钢生产线中的主要设备

TB系列T型钢生产线用于生产焊接T型钢的主要设备包括：

1. CNC-CG4000型数控直条切割机；
2. RH1000型钢板修边机；
3. Z10型T型钢组立机；
4. LBA10型多头T型钢焊接机；
5. ZHJ10型三合一T型钢拼焊矫一体机。

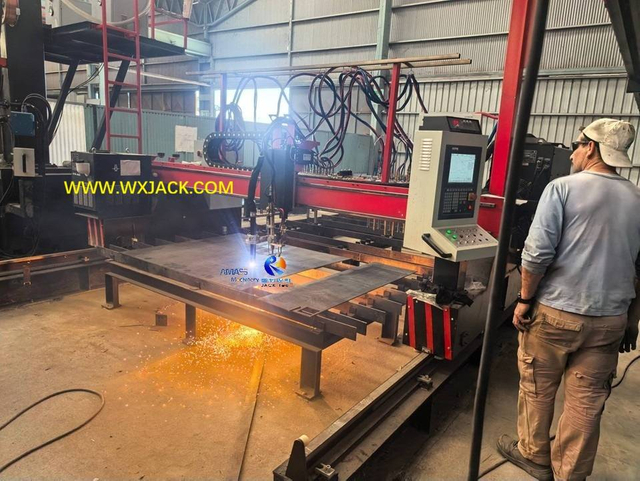

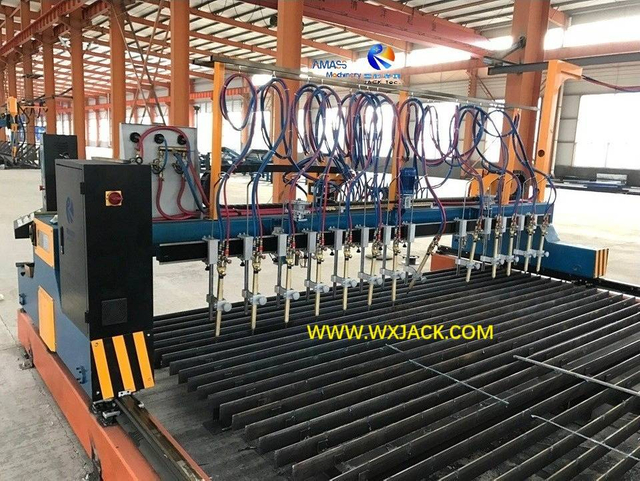

1. CNC-CG4000 型数控直条火焰切割机

1) 数控直条火焰切割机的技术概述：

a) 数控直条火焰切割机利用氧气和切割气体（通常为丙烷，有时为乙炔）切割碳钢板；

b) 该机在其门架前部配备1至2把数控割枪，用于进行数控异形切割；在门架背部配备6至8把直条割枪，可同时切割出多条不同宽度的窄板；
c) 数控割枪配备电容式调高器，以抵消钢板不平整带来的不利影响；直条割枪配备手动调高器；

2) 无锡智科CNC-CG4000 数控直条火焰切割机的技术参数：

设备型号	CNC-CG4000
火焰切割气	氧气、乙炔或丙烷
火焰切割厚度范围	6- 150 mm
火焰切割速度	100- 1000 mm/min., 数控、伺服控制
切割轨距	4,000 mm
最大切割宽度	3,200 mm
切割轨道长度	15,000 mm
最大切割长度	13,200 mm
门架移动驱动模式	伺服双边驱动
门架移动驱动电机	750W x 2 Panasonic 伺服电机
数控割枪横向移动驱动电机	400W Panasonic 伺服电机
数控割枪	2 把
直条割枪	6- 8 把
编程套料软件	FASTCAM

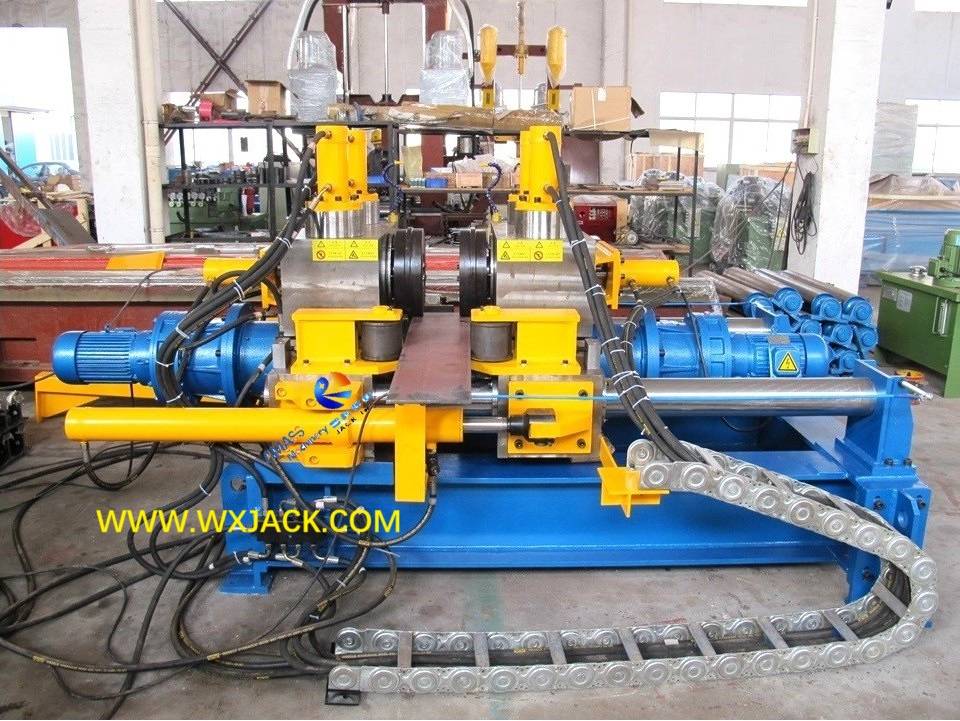

2. RH1000 型钢板修边机

1) RH800 或 RH1000 型钢板修边机的技术概要：

a) 功能：本机高效修边钢板和H型钢翼板，修整成R2.0mm至R2.5mm的平滑圆角。这样可以有效提高工件的涂漆附着力；

b) 规格：考虑到工件（钢板或T型钢翼板）的最大宽度在800mm至1000mm范围内，本机提供RH800和RH1000两种可选型号；
c) 应用：本机是船舶制造用T型钢的必备设备。

2) 无锡智科RH800 或RH1000型钢板修边机的技术参数：

设备型号	RH800, RH1000
可修边钢板宽度	150- 800/ 1000 mm
可修边钢板厚度	10- 40 mm
可修边钢板长度	1000- 12,000mm
适用T型钢腹板的最小高度	320 mm
钢板修边速度	定速 7200 mm/min. 可设计成连续可调式
修边圆角半径	R2.0mm 至 R2.5mm
主修边辊直径	φ300 mm
主修边辊使用寿命	可修边完成50,000m 长度 (基于工件材质)
液压泵站	4 kW
压缩空气压	0.4- 0.6 MPa
输入、输出辊道长度	各 10m

3. Z10 型T型钢组立机

1) T型钢组立机的技术概要：

相关设备：T型钢组立机与H型钢组立机的结构、工作原理类似。区别在于产出的T型钢腹板高度较小：最大为1000mm；

2) 无锡智科Z10 型T型钢组立机的技术参数：

设备型号	Z10
T型钢腹板 (竖直板)的最大高度	1,000 mm
T型钢腹板 (竖直板)的厚度	8- 20 mm
T型钢翼板 (水平板)的宽度	100- 500 mm
T型钢翼板 (水平板)的厚度	10- 40 mm
成品T型钢的长度	4,000- 15,000 mm
成品T型钢的最大重量	15 吨
T型钢组立方式	自动对中、夹紧
T型钢点焊方式	自动CO₂ GMAW气保焊
T型钢输送速度	固定 2,000 mm/min.

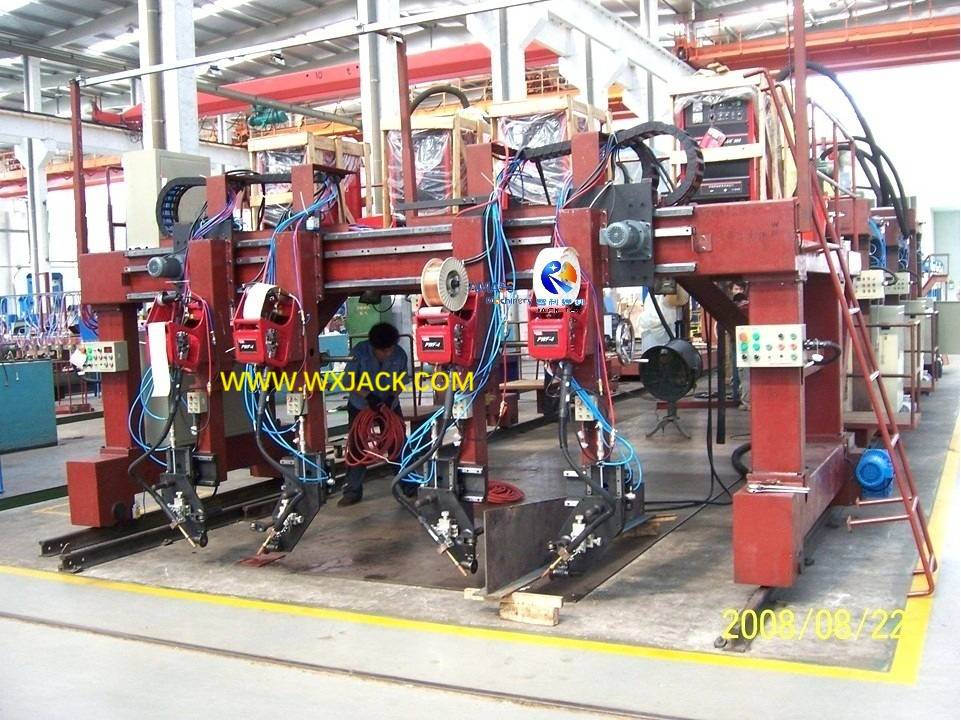

2 T型肋板焊接机 T Beam Stiffener Welding Machine 2

4. LBA10 型多头T型钢焊接机

1) 多头T型钢焊接机的技术概要：

a) 原理：本机采用电机驱动移动门架式结构，安装有5至6把焊枪及其电动托板。因此，与数控直条火焰切割机类似，本机可同时完成多根T型钢的焊接；
b) T型钢的焊接速度由交流变频驱动器（VFD）控制，并通过机器操作面板上的数显屏进行实时显示；
c) 焊接模式：用于制造造船用T型钢的焊接采用连续CO₂ GMAW焊接。因此，多头T型钢焊接机在主机架的上方焊接工位配备了烟尘抽排系统。

2) 无锡智科LBA10 型多头T型钢焊接机的技术参数：

T型钢腹板 (竖直板) 的最大高度	1,000 mm
T型钢腹板 (竖直板) 的厚度	8- 20 mm
T型钢翼板 (水平板) 的宽度	100- 500 mm
T型钢翼板 (水平板) 的厚度	10- 40 mm
成品T型钢长度	4,000- 12,000 mm
成品T型钢的最大重量	15 吨
T型钢焊接模式	连续式CO₂ 气保焊用于生产造船用T型钢；钢结构用采用埋弧焊
可同时焊接T型钢的最大数量	5- 6 Pieces
T型钢焊接速度	100- 800 mm/min., 变频驱动

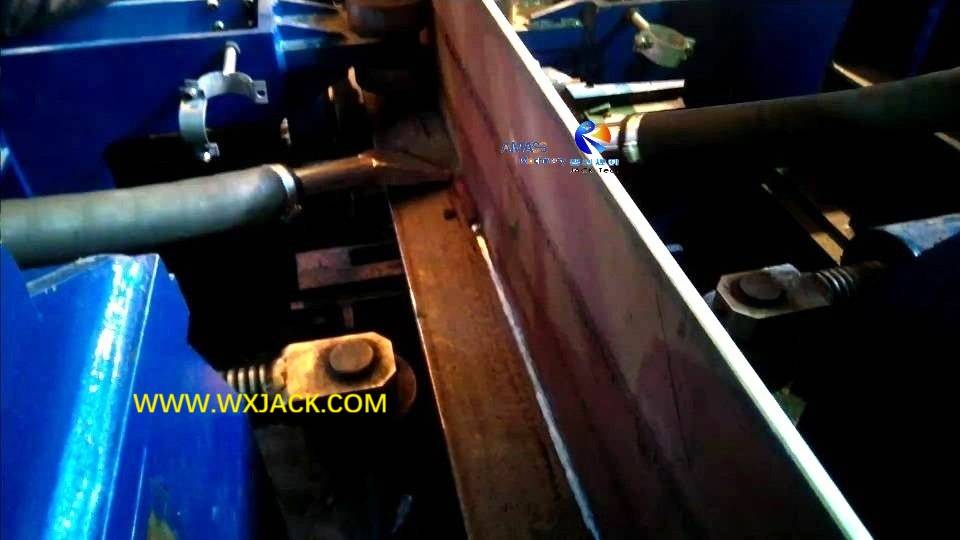

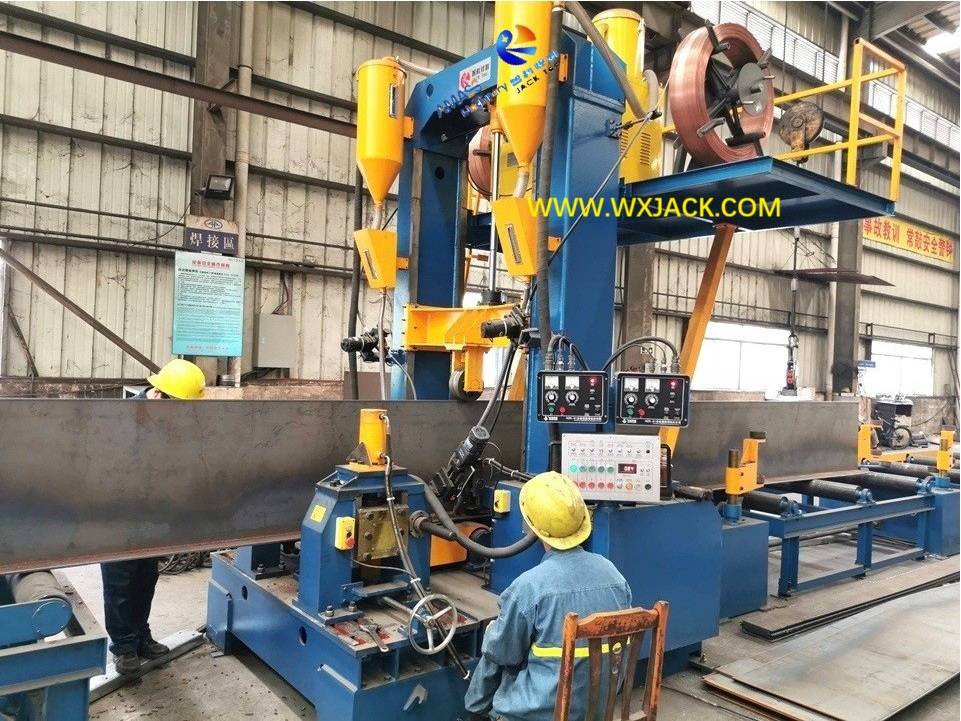

5. ZHJ10 型三合一T型钢拼焊矫一体机

1) 三合一T型钢拼焊矫一体机的技术概要：

a) 类似设备：该机的结构、工作原理与PHJ 型H型钢拼焊矫一体机、 ZHJ 型H型钢组焊矫一体机类似；
b) 应用：所以，配置CO₂ GMAW 焊接电源，该机可用于生产造船用T型钢，以及钢结构用轻型T型钢、H型钢。比如：
1. 腹板高度：160 mm- 1000 mm;
2. 腹板厚度：6mm- 16mm;
3. 翼板宽度：80mm- 500mm;
4. 翼板厚度：6mm- 20mm;
c) 配置1000A埋弧焊焊接电源，该机用于生产钢结构用T型钢、H型钢。

2) 无锡智科ZHJ10型三合一T型钢拼焊矫一体机的技术参数：

设备型号	ZHJ10
T型钢腹板 (竖直板) 的高度	200- 1000 mm
T型钢腹板 (竖直板) 的厚度	8- 20 mm
T型钢翼板 (水平板) 的宽度	100- 500 mm
T型钢翼板 (水平板) 的厚度	10- 40 mm
成品T型钢长度	4,000- 15,000 mm
T型钢组立、焊接、矫正的一体化工作速度	100- 800 mm/min. （VFD 变频调速）
单道焊缝大小	8- 12 mm
设备主机外形尺寸	（L × W × H）28,000 mm × 4,000 mm × 5,100 mm

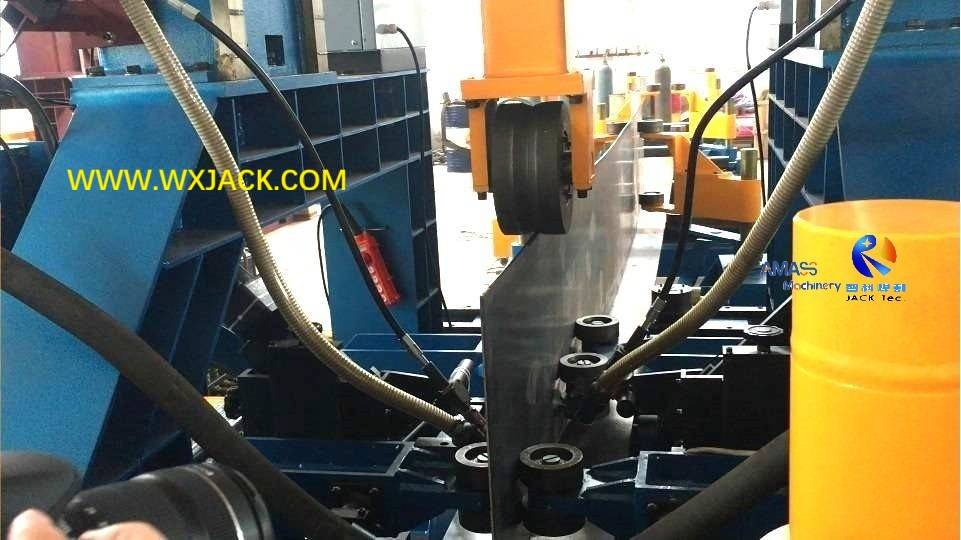

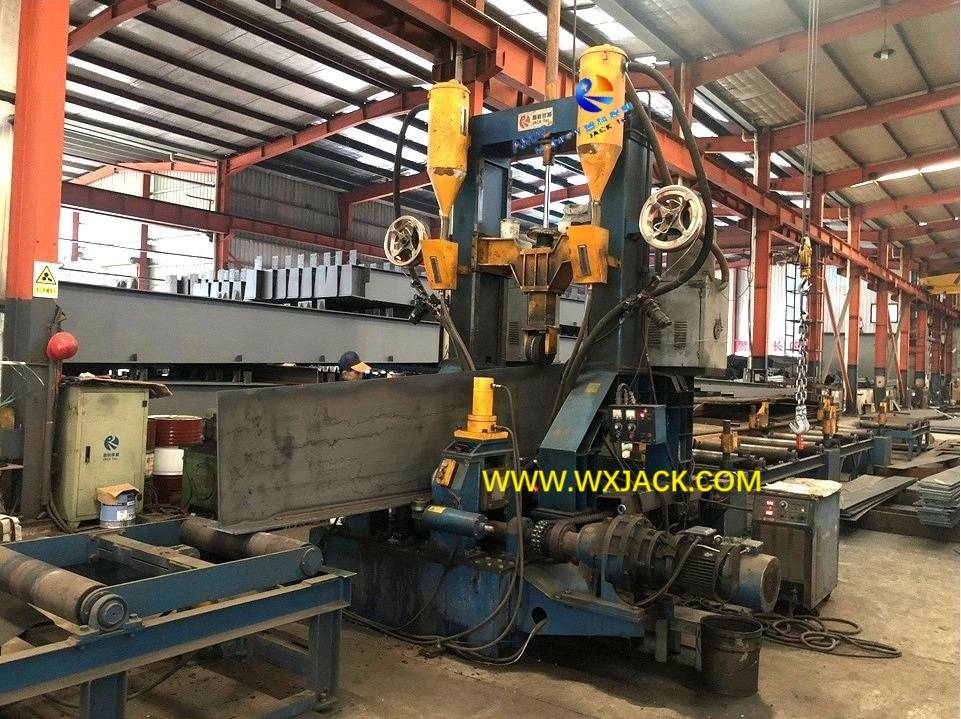

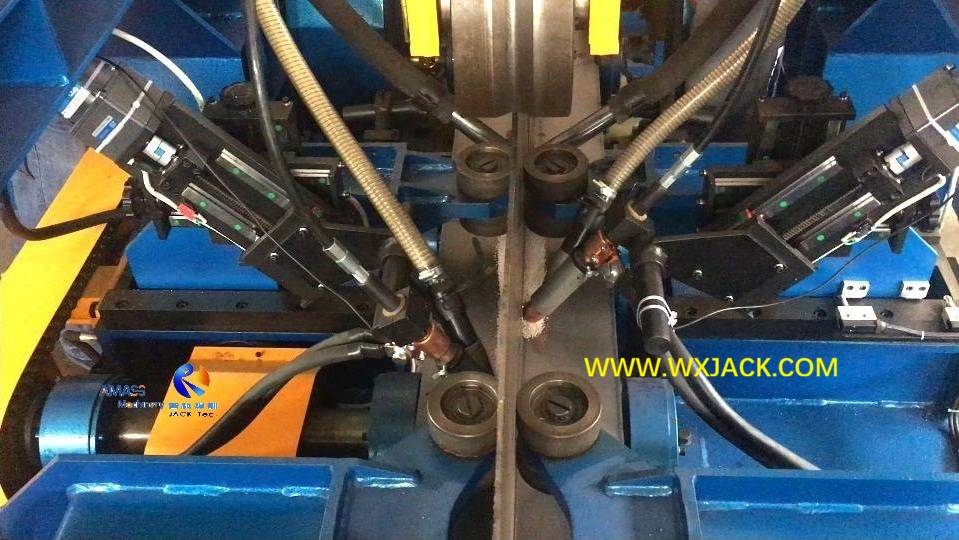

1 Three in One T Beam Fabrication Machine 1

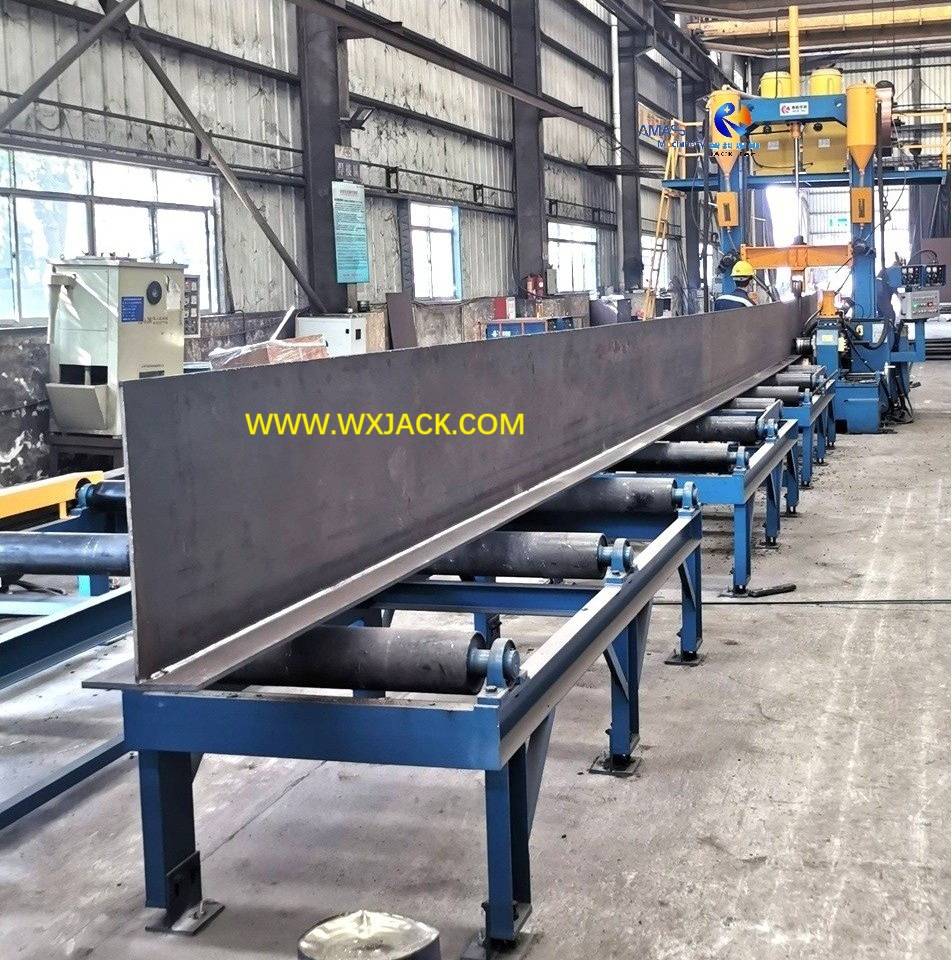

2 Three in One T Beam Fabrication Machine 32

T型钢生产线的相关设备

1. 两种类型的T型钢：如本页开头所述，T型钢组立机和T型钢焊接机分别应用于造船业和钢结构行业。这两个行业对成品T型钢焊缝的要求（就冲击值而言）不同。因此，T型钢生产过程中相应的焊接方式也不同：二氧化碳焊接与埋弧焊（SAW）；
2. 此外，考虑到涂装附着力的要求，小宽度钢板修边机是造船用T型钢生产的必备设备，但钢结构工厂则不需要；

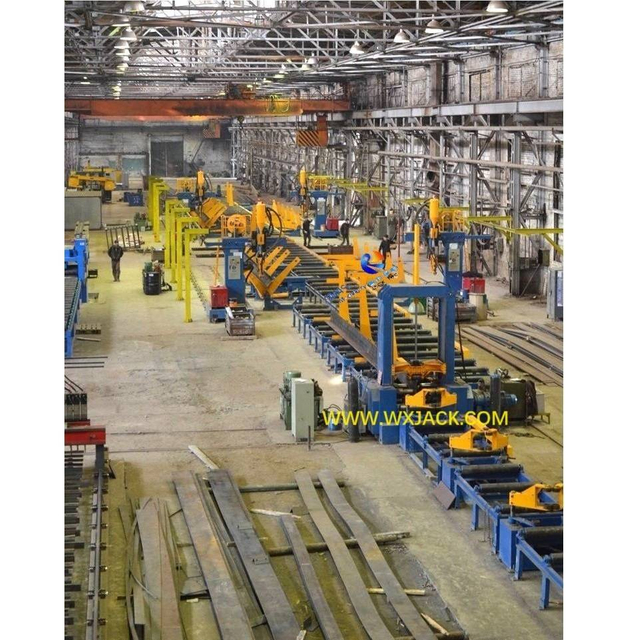

3. 在钢结构行业，T型钢的生产通常是H型钢生产线的一部分；
4. 配备二氧化碳GMAW或埋弧焊的三合一T型钢拼焊矫一体机，其应用侧重点有所不同，造船业和钢结构行业各有侧重。对于钢结构行业，其配置和工作流程与三合一H型钢拼焊矫一体机相同；

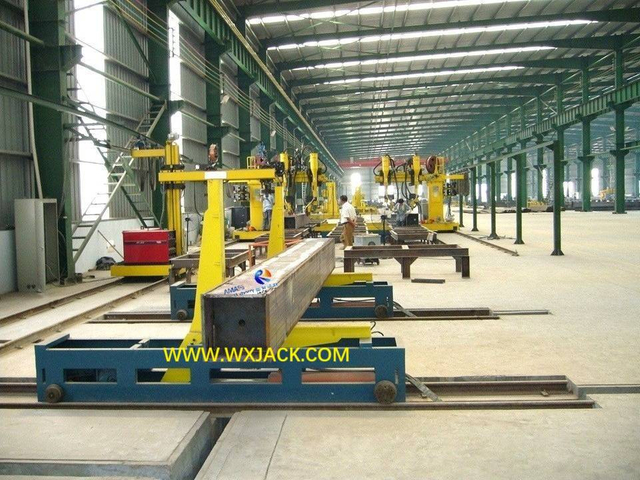

5. 钢结构行业的另一条重要生产线是箱型梁生产线；

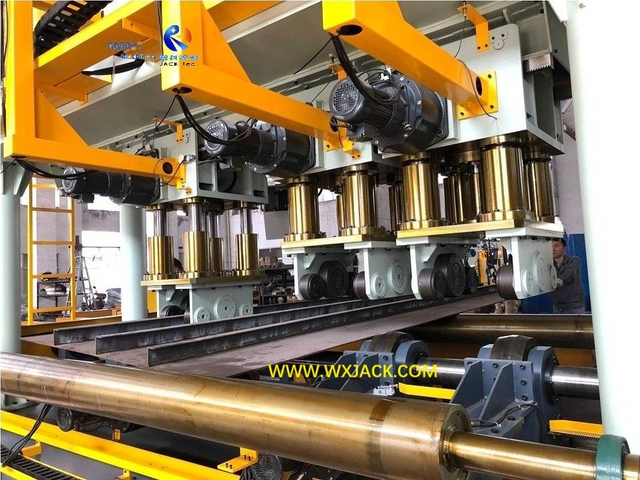

6. 在造船和港口机械领域，无锡智科生产的另一种重要设备，也是我们的特色产品，是J16、J20型加强筋板单元矫正机。

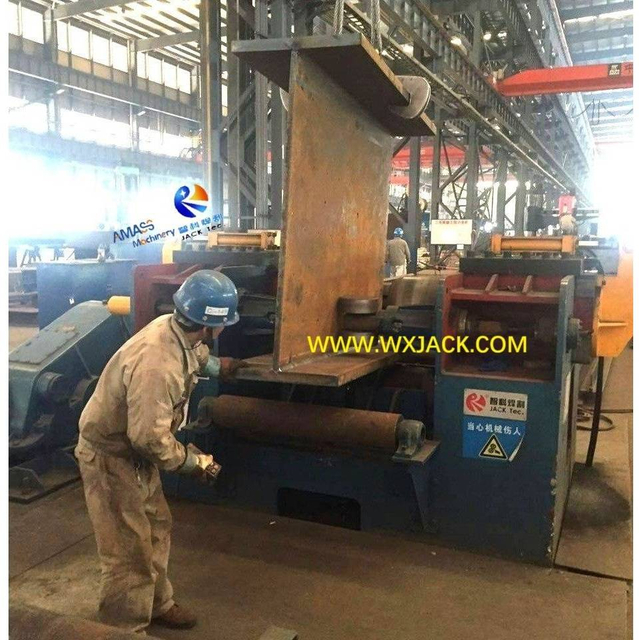

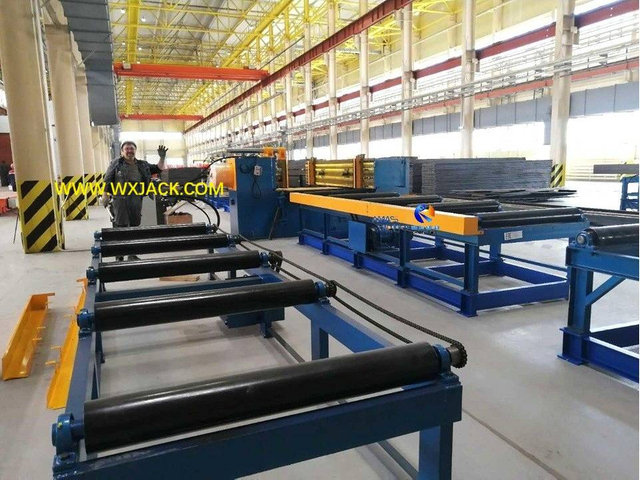

以下是无锡智科自2009年3月成立，至今（2026年5月）生产的一些钢结构生产用典型机械设备：
