HGK 自动电动可移动可调焊接旋转器由导螺杆

1。    HGK系列的特殊特征旅行焊接旋转器与Leadscrew调节:

1）     HGK系列焊接辊床的这一部分用Leadscrew进行调节的是行进运动。请查看所附照片；

2）     正如我们在产品部分中引入的那样焊接转滚筒的标准版本用铅螺丝调节，基于HGK焊接旋转器的基本设计和配置，有许多变体，以满足客户对某些方面的特定需求；

3）     而且，至于行进的焊接辊床本身，焊接旋转器中也有几种特定设计，它们在某些方面彼此不同。

2。    HGK系列的技术专业旅行焊接转向滚轮与Leadscrew调节:

在这里，我们只使用电动焊接旋转器的特定一种作为在行驶焊接辊床的次级驱动器产品组上的概括：

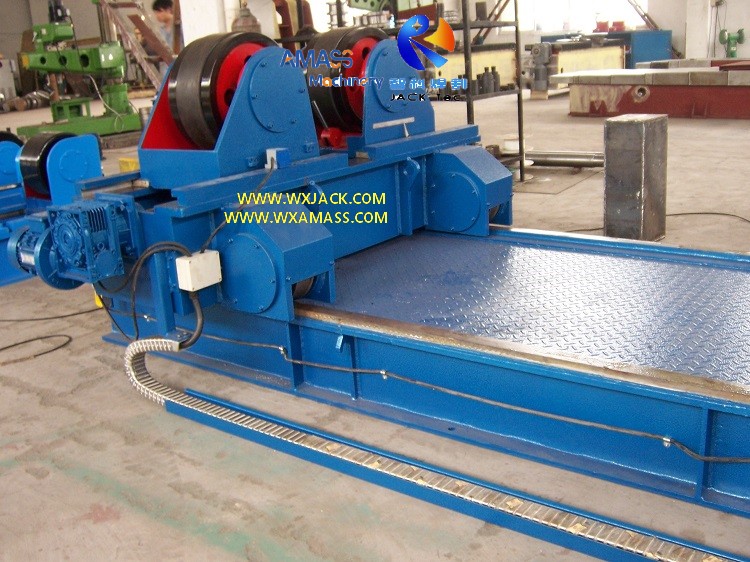

从附带的图片我们可以看到：

1）     行进焊接旋转器的运动边界：

一个）     这种行进焊接转滚轮的行程限制在平台范围内。可以看到一个工作站；

b）     焊接辊床的行程两端都安装了极限开关；

2）     行驶焊接辊床运动的指南：

一个）     指南在平台的两侧都适合，极限开关处于极端位置。

b）     这意味着，该焊接旋转器中焊接辊床的运动是双驱动器。

3）     在行进焊接转辊中设置单元：

在这种焊接旋转器中，驾驶焊接辊床是固定的，固定在行程的起点；

4）     行进焊接旋转器中的移动单元：

一个）     惰轮（追随者）焊接辊床可在焊接旋转器中行驶，并用电动机还原器供电；

b）     因此，在HGK旅行焊接旋转器中，用Leadscrew调节，驾驶焊接辊床和跟随器焊接辊床都安装了电动机：驾驶焊接辊床处的电动机用于驾驶转弯滚筒，而电动机则是电动机。惰轮焊接床是为了使惰轮移动；

5）     怠速焊接辊床在焊接旋转器中的行进速度：

通常，这是恒定的移动速度，例如3m/min。如有必要，也可以使用可变焊接转滚筒的可变速度；

6）     在焊接旋转器中保留怠速焊接辊床运动：

一个）     惰轮焊接辊床的行驶供应制动电动机。要使行进的焊接转滚轮在焊接旋转器的指南上的某些位置停止，只需制动制动电动机的制动单元即可。

b）     同时，我们有一个手动扳手可以将焊接滚动器锁定在适当的位置。这为焊接旋转器中惰轮焊接辊床的旅行管理提供了双重保险。见上图；

7）     行进焊接旋转器的露台：

该电动焊接旋转器的平台被焊接到带有方格板和截面钢的整体上，并固定在带有锚螺栓的车间地板中。它具有很强的刚性和力量；

8）     与可用于行进焊接辊床的外部设备的互连：

一个）     这种特殊的设计焊接辊床用铅螺丝调节通常应用于个性化项目，涉及各种设备的复杂形成；

b）     为此，行进焊接旋转器的控制系统具有打开接口，为了方便未来与其他设备连接的扩展，例如焊接操纵器，或者焊接定位器.

3。   HGK旅行焊接旋转器与Leadscrew调节的实际使用：

1）     使用焊接滚筒的使用：

这款自动可移动焊接辊床用于在不同长度或使用焊接操纵器的工件上执行作业，以焊接内部和外部纵向接缝在圆柱零件（管，管等）上，或履行其他特殊分配的任务焊接旋转器；

2）     在旅行焊接辊床上的管理：

这些行进焊接转滚轮的操作是通过控制板上的操作面板，脚踏板开关和遥控器实现的。

4。   HGK旅行焊接旋转器的技术参数用Leadscrew调节：

以下是HGK旅行焊接旋转器使用Leadscrew（焊接转板）调节的技术规格：

HGK系列旅行 焊接旋转器通过Leadscrew（焊接辊床，焊接转动）调节 滚筒）
模型			HGK2	HGK5	HGK10	HGK20	HGK40	HGK60
最大限度。加载（吨）			2	5	10	20	40	60
工件（毫米）		D	Ø250〜1800	Ø250〜2300	Ø320〜2800	Ø500〜3000	Ø600〜4200	Ø700〜5000
滚子直径和宽度 （毫米）	PU辊	D1	200	250	300	350	400	450
		W1	80	100	120	120	120	120
	金属辊	D2	190	240	290	340	392	444
		W2	16	20	38	45	50	70
线性速度 （毫米/分钟）			100-1000 VFD
电机功率 （kw）			2×0.18	2×0.37	2×0.55	2×1.1	2×1.5	2×1.5
滚子距离（mm）		A	300〜950	400〜1300	480〜1400	600〜1800	800〜2000	880〜2200
以上 是焊接旋转器的标准参数，我们也可以在 客户需求。
