该电灯焊机是前一体的兄弟产品。它是一种特殊的焊接机,用于长大型工件的长直纵向焊接。
我们必须了解这款专业焊接机械的结构和运行。在这里,我们继续进一步探讨其主要单位的功能:

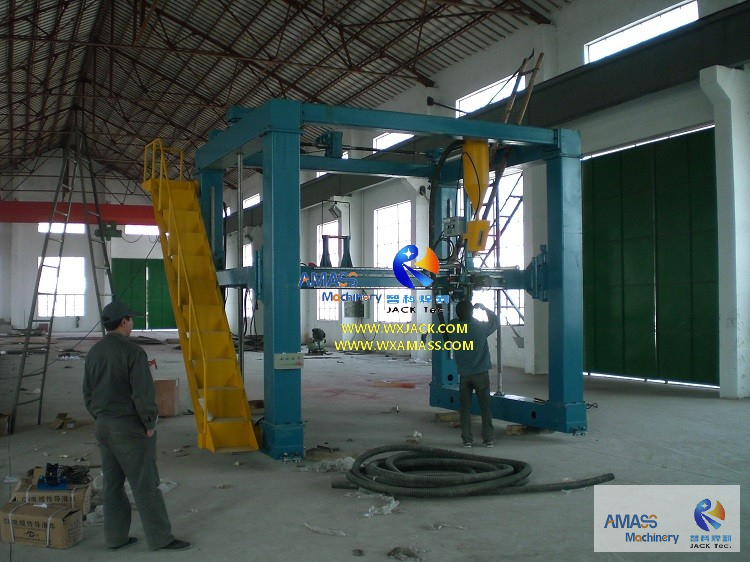

请检查附图以实现其结构。
一世。考虑到这种特殊的焊接机械不仅用于电动灯杆的焊接,还可能是其他长而大的工件,如盒子梁,焊接炬应该具有在广泛的范围内行驶的能力;
II。因此,升降平台的前端梁被精细加工,并配合精确的线性滚珠轴承,用于焊接炬及其托架的横向长距离运动;
III。这种运动通过电动机减速器驱动并用齿轮架耦合传播;
IV。在长直纵向浸没电弧焊接的操作期间,确保焊接炬的缝追踪,有一套手动横向滑动调节单元,使焊炬焊接焊缝一直;
v。磁通筒和料斗在焊接托架上方安装,在长直纵缝焊接期间与托架一起移动。通过这种方式,磁通料斗始终直接在焊炬上方,曾经的焊炬,渗透输送助焊剂而不会中断;
一世。这是该大型专用焊接设备的工作台和中心单元;
II。考虑到其大尺寸,平台的稳定和稳定的高度非常重要。为此,平台中间有一套电动机减速器,一块轴输送到两侧的轴;
III。平台两侧有两套电动机减速器(每侧设定),并通过铅螺钉和坚果夫妇,使平台顺利上下速度升高;
IV。平台的提升是用这种专用焊接设备焊接不同的工件直径;
v。平台高度采用精确的加工导轨,焊接到盒式机架框架的四列上。除了,Guiderail的引导辊具有偏心轴,可用于调节引导辊的按压状态;
VI。请在以下安装导轨及其引导滚轮上查看以下草图:
一世。请查看附图,以使用这种特殊焊接设备铺设工件;
II。两组辊床支撑着长而大的工件。其中大端侧是驱动型的,并且小端侧是空转式,调节铅螺丝;
III。为确保焊缝水平位置在长直纵向焊接过程中,较大一侧的驱动滚子床应在车间地板中固定在坑内;较小边的空转滚子床也应配备升降功能;
IV。为了保证焊缝的水平水平度,除了怠速侧的两个辊的可调节跨度之外,应在其下方使用支架;
一世。对于电动灯焊机的大尺寸的电动焊接机,安全操作至关重要;
II。在盒式龙门框架的侧面,有一个楼梯包围着护栏。操作员可以安全地爬上升降平台;
一世。长直纵型浸没电弧焊接调用高标准和一致的焊接操作,采用这种特殊的焊接机;
II。接地电缆是直接电源工件的接头;
III。焊接电路的可靠连接和稳定的电流和电压使得形成均匀的高质量焊缝;
IV。焊接电源控制台安装在升降平台的前梁上,便于访问和操作方便;
请在下面查看工件规格和电动灯焊机特殊焊接机械的参数:
工件长度L. | 9000〜16000 mm |
大端直径d | ≤2500mm. |
小端直径d | ≥300mm |
工件锥度 | a = 8°(a =(d-d)/ l) |
工件重量 | ≤6000kg. |
龙门旅行速度(焊接速度) | 0.2〜 2.0米/分钟 |
龙门旅行驱动马达 | 2 x 1.1kw,双驱动 |
龙门旅行铁路 | 24kg / m,精确珩磨 |
焊接炬横向移动电动机 | 0.2 kW. |
平台升降电动机 | 2.2 kW. |
平台升高速度 | 1.5米/分钟。 |
该电灯焊机是前一体的兄弟产品。它是一种特殊的焊接机,用于长大型工件的长直纵向焊接。
我们必须了解这款专业焊接机械的结构和运行。在这里,我们继续进一步探讨其主要单位的功能:
请检查附图以实现其结构。
一世。考虑到这种特殊的焊接机械不仅用于电动灯杆的焊接,还可能是其他长而大的工件,如盒子梁,焊接炬应该具有在广泛的范围内行驶的能力;
II。因此,升降平台的前端梁被精细加工,并配合精确的线性滚珠轴承,用于焊接炬及其托架的横向长距离运动;
III。这种运动通过电动机减速器驱动并用齿轮架耦合传播;
IV。在长直纵向浸没电弧焊接的操作期间,确保焊接炬的缝追踪,有一套手动横向滑动调节单元,使焊炬焊接焊缝一直;
v。磁通筒和料斗在焊接托架上方安装,在长直纵缝焊接期间与托架一起移动。通过这种方式,磁通料斗始终直接在焊炬上方,曾经的焊炬,渗透输送助焊剂而不会中断;
一世。这是该大型专用焊接设备的工作台和中心单元;
II。考虑到其大尺寸,平台的稳定和稳定的高度非常重要。为此,平台中间有一套电动机减速器,一块轴输送到两侧的轴;
III。平台两侧有两套电动机减速器(每侧设定),并通过铅螺钉和坚果夫妇,使平台顺利上下速度升高;
IV。平台的提升是用这种专用焊接设备焊接不同的工件直径;
v。平台高度采用精确的加工导轨,焊接到盒式机架框架的四列上。除了,Guiderail的引导辊具有偏心轴,可用于调节引导辊的按压状态;
VI。请在以下安装导轨及其引导滚轮上查看以下草图:
一世。请查看附图,以使用这种特殊焊接设备铺设工件;
II。两组辊床支撑着长而大的工件。其中大端侧是驱动型的,并且小端侧是空转式,调节铅螺丝;
III。为确保焊缝水平位置在长直纵向焊接过程中,较大一侧的驱动滚子床应在车间地板中固定在坑内;较小边的空转滚子床也应配备升降功能;
IV。为了保证焊缝的水平水平度,除了怠速侧的两个辊的可调节跨度之外,应在其下方使用支架;
一世。对于电动灯焊机的大尺寸的电动焊接机,安全操作至关重要;
II。在盒式龙门框架的侧面,有一个楼梯包围着护栏。操作员可以安全地爬上升降平台;
一世。长直纵型浸没电弧焊接调用高标准和一致的焊接操作,采用这种特殊的焊接机;
II。接地电缆是直接电源工件的接头;
III。焊接电路的可靠连接和稳定的电流和电压使得形成均匀的高质量焊缝;
IV。焊接电源控制台安装在升降平台的前梁上,便于访问和操作方便;
请在下面查看工件规格和电动灯焊机特殊焊接机械的参数:
工件长度L. | 9000〜16000 mm |
大端直径d | ≤2500mm. |
小端直径d | ≥300mm |
工件锥度 | a = 8°(a =(d-d)/ l) |
工件重量 | ≤6000kg. |
龙门旅行速度(焊接速度) | 0.2〜 2.0米/分钟 |
龙门旅行驱动马达 | 2 x 1.1kw,双驱动 |
龙门旅行铁路 | 24kg / m,精确珩磨 |
焊接炬横向移动电动机 | 0.2 kW. |
平台升降电动机 | 2.2 kW. |
平台升高速度 | 1.5米/分钟。 |
