GD20 板材倒角高速自动滚齿刀

状态:
数量:

GD20小板边缘铣床是先前GD滚板刀具的胎儿产品,用于小盘斜面前的下一步焊接操作。

1。GD20滚轮切割机的工作流程和强点:

1)用电动机驱动,设备的滚动(滚动剪切)旋转;

2)小尺寸板通过底部驱动辊和顶部滚动之间形成的腔体移动,同时铣削其边缘;

3)滚齿上方的2套顶部手风鞋面用于在滚轮刀具的工作期间紧紧握住小板;

4)左手的一组底部手轮是用于调节底部驱动辊的垂直位置,适应工件的各种厚度;

5)该轧制剪切斜面机提供了正确的尺寸和倾斜边缘表面的成品;

6)与其他小板斜面的气体切割方式相比,使用这款小板倒角机的滚动剪切斜面设备具有低功耗,高速铣削过程的优点,无需后续去毛刺手术;

7)与边缘刨床和或龙门架的其他小板倾斜方式相比,这款小板边缘铣刨机的滚动剪切倒角设备特点低机成本和紧凑尺寸;

8)此外,这种滚动剪切倒角机有:

方便和用户友好的操作:

一世。工件贴合工作不是必需的;

II。小板斜面操作效率高;

III。脚踏开关和输入和输出工件架的使用缓解了操作员的繁琐和繁琐的任务;

IV。没有限制,或请求工件的尺寸,包括其长度和宽度;

v总体而言,使用这台小板边缘铣床的小板斜面工作的效率远远优于板坯倒角的其他方式。它是小型板焊接制剂的理想设备。

2。GD20滚轮切割设备的结构:

请在其侧面视图上查看以下图示:

fig1 15a- structure_wps图片

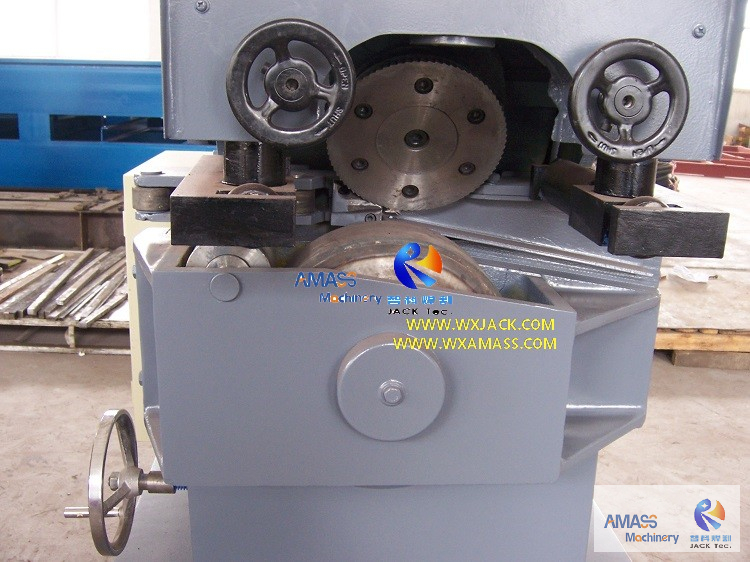

1)这种小板倒角机的滚刀刀具的基本单元是其主体,这是床和躯干的一体框架;

2)工作单元和操纵单元位于躯干的前侧,包括剪切,角尺,四件手轮,用于不同调整任务(板厚等),大型和固体底辊;

3)控制元件集成在行李箱的背面,使整套小型板边缘铣床,结构紧凑,宽度较少。

3.GD20小板倒角机的参数滚轮刀具:

图2工件规格

板张力应力ΔB(n / mm2)

<400

> 400〜500

> 500〜600

板材

Q235.

Q345

1cr18ni9tiq.

斜角W.

20毫米

16毫米

12毫米

小板倒角速度

2.9米/分钟。

3.1米/分钟。

3.4米/分钟。

板块最大。厚度H.

40毫米

斜角范围α

25°〜55°

闵。钝尺寸E.

2毫米

尺寸(l x w x h)

1240 x 940 x 1500 mm

电机模型Y112M-4

4kW / 1440 RPM

主轴旋转速度

7.7 RPM.

铣床直径

Φ200mm
