Z20大型自动H型钢组立点焊机

Z20 自动H型钢组立机的成品工件：

从附图第一张照片中可以看到，这台H型钢生产线设备：Z20自动控制H型钢组焊机正在生产一块焊接T型钢，即焊接H型钢的半成品。

一、Z20自动控制H型钢组焊机的特点：

1）“高端”Z20 H型钢组立点焊机：

Z20自动对准自动控制H型钢组焊机是同类高端产品，因为以下因素：

a) Z20H型钢组焊机组装并点焊的H型钢最大尺寸：生产的H型钢腹板高度可达2000mm：

Z20H型钢组立点焊机组装H型钢过程照片：（图一）

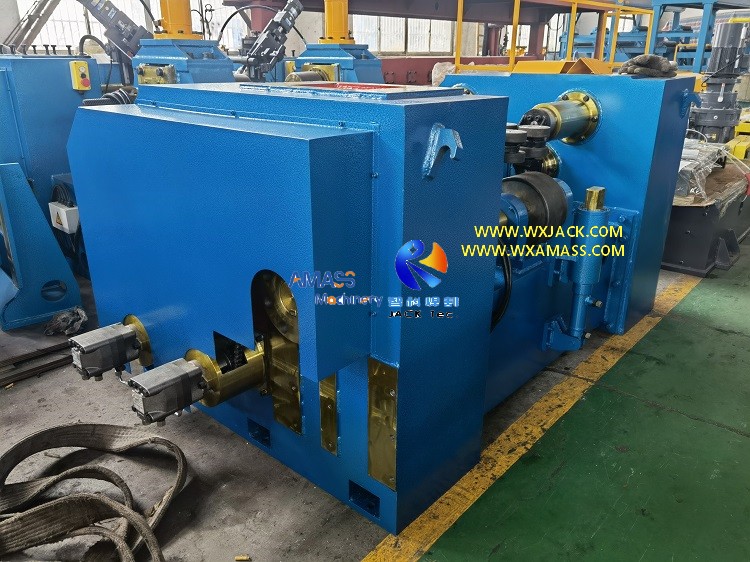

b) 中央工作单元：H型钢组立机中翼板、腹板自对中功能单元以及自动CO₂焊接电源的先进配置：

Z型自动H型钢组立机的电控箱内部：配电盘：（图2）

H型钢组焊机配置的CO₂自动焊接电源：（图3）

2) Z20 大型H型钢组焊机的报价：

由于以上原因，Z20大型自动对中、控制H型钢组立机的价格成为Z系列H型钢生产线设备产品组中价格最高的。具体来说，

a) 产出的H型钢最大高度尺寸：在该H型钢生产线设备其他配置相同的情况下，Z20 H型钢组焊机的报价比Z15高4%左右；

b) 装配控制方式：在该H型钢生产线设备其他配置相同的情况下，Z20大型自动H型钢组立机的报价，比手动定位装配式Z20H型钢组焊机高8%左右；

c) 点焊焊接方式：在Z系列H型钢组立点焊机其他配置相同的情况下，自动CO₂点焊的配置比手动CO₂焊报价高10%左右；

3) 综上所述，Z20型号自动对准控制H型钢组焊机比Z15型号手动对准手工CO₂焊接方式的H型钢组立机贵22%~25%。

二、带自动点焊功能的 H型钢生产线设备Z20 H型钢组焊机的优点：

另一方面，Z20自动控制H型钢组立点焊机的优点是：

1) 高效：操作人员可以更快、更轻松地对齐翼板和腹板。因此，H型钢组立点焊机的有效工作时间相应减少；

2）优异的焊接质量：自动H型钢组立机送出的工件与手工作业相比，CO₂点焊质量一致、稳定；

3）操作灵活：CO₂焊接速度、焊缝长度、间距等H型钢组焊机工作方式灵活多种选择：

自动H型钢组立机中拼装点焊照片：（图4）

4）适当的型号选择：因此，对于Z系列H型钢组立机的具体配置，自动对中与手动对中、自动与手动CO₂点焊的装配方式之间的选择，对于H型钢生产线设备的客户来说是折衷的选择：H型钢组立点焊机，取决于客户的考虑。

三、Z20大型全自动H型钢组立点焊机的应用领域：

1）适用的工作场所：关于Z20大型H型钢组焊机的另一个补充是：该H型钢生产线设备是 “重型自动H型钢生产线”中配置的H型钢组立机，因其产出H型钢的规格；

2）哪种型号更合适：Z20 H型钢组立机可以覆盖Z15和Z18可产出的焊接H型钢。另一方面，如果大多数工件的腹板高度在1500mm和/或1800mm范围内，考虑到成本效率因素，Z15 或Z18H型钢组立机是更好的选择；

3）总之，Z20自动控制H型钢组焊机的选择，是根据客户现场H型钢腹板宽度在1800~2000mm范围内的比例来确定的。

四、  Z20 大型自动H型钢组焊机的技术参数:

以下是Z20 自动控制H型钢组焊机的技术规格:

型号	Z20 自动H型钢组立机 (H型钢组立点焊机)
H型钢型号腹板高度 (mm)	2000
H型钢型号腹板厚度   (mm)	6∽32
H型钢型号翼板宽度   (mm)	200∽800
H型钢型号翼板厚度   (mm)	6∽40
H型钢长度 (mm)	4000∽12000
H型钢最大重量	20 Ton.
自动H型钢组立机输入、输出辊道功率	1.1 kW x 2
液压电机功率	4 kW
H型钢组焊机输入、输出辊道长度	2600 x 3 mm
H型钢组立点焊机的组立、点焊工作速度	0.5 ~ 6 m/min., 变频控制
H型钢翼板、腹板对中方式	自动定位、对中、夹紧
点焊方式	自动 CO2 点焊，PLC控制
