主题：本页介绍无锡智科生产的两种重要且应用广泛的钢结构加工设备，特点为：
1) 应用于钣金加工、焊接工艺区，满足客户的各种需求，比如：
a) 辅助焊接操作，滚剪倒角机；
b) 小金属件的各种加工，钢结构联合冲剪机；
2) 成熟的设计及技术，历经超过20 年的市场应用，性能稳定，经久耐用。在2026年的今天，仍然功能全面，非常受欢迎；
3) 标准型号的产品，交货期短，一般备有库存，以满足客户的大量需求；
4) 尺寸小巧，在应用现场灵活满足使用需求；
5) 价格实惠，投资回报率高。

1. 无锡智科从2009年至2026年生产的小钢板倒角机：

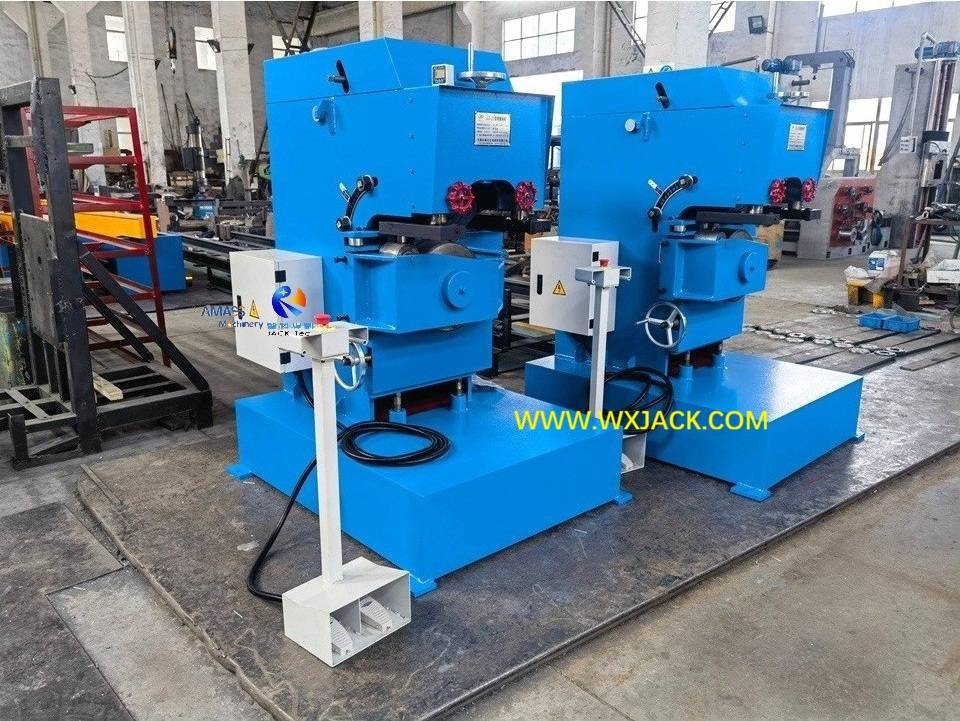

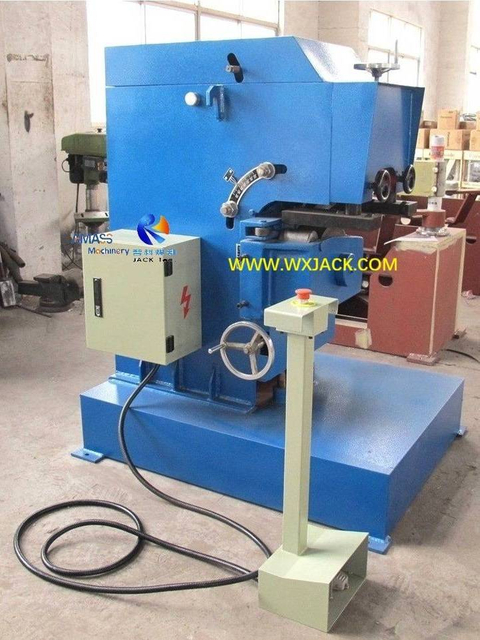

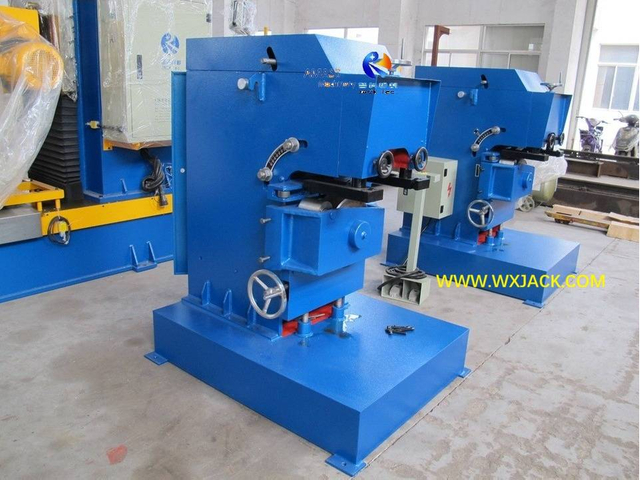

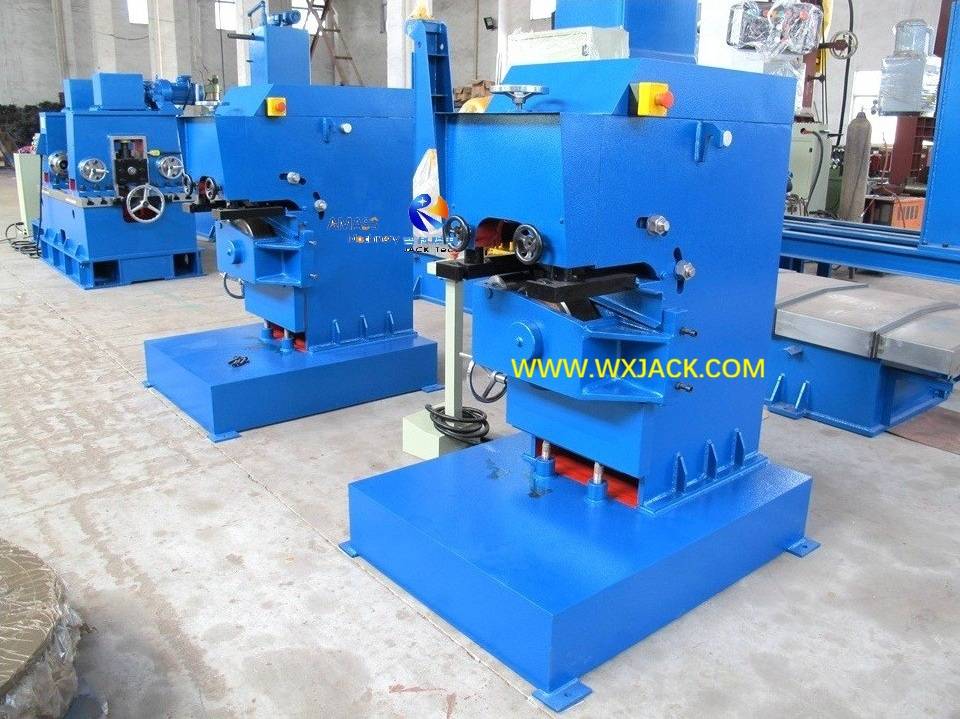

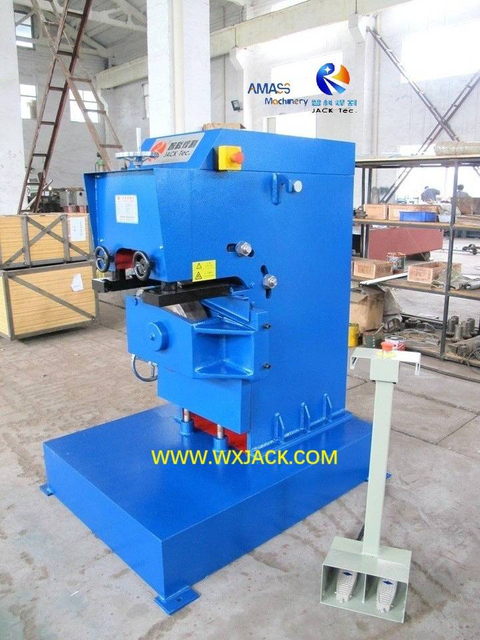

2台喷漆完成的GD20型，在无锡智科的车间，准备发货

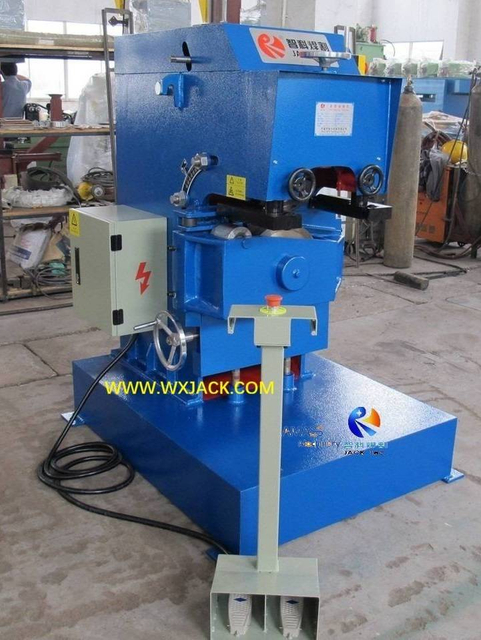

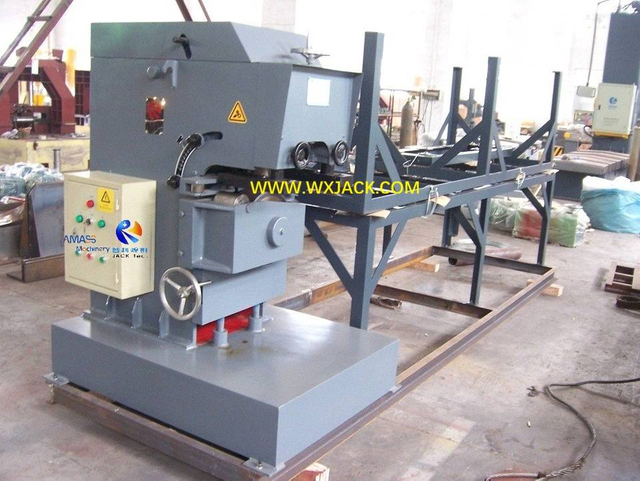

1台GD20型，及其工件（金属板）支撑架

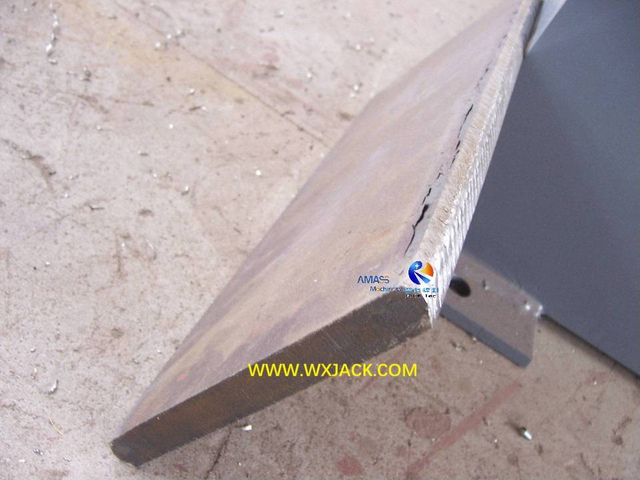

滚剪倒角机加工完成的成品工件：倒角完成的小钢板，边缘上是V 型坡口

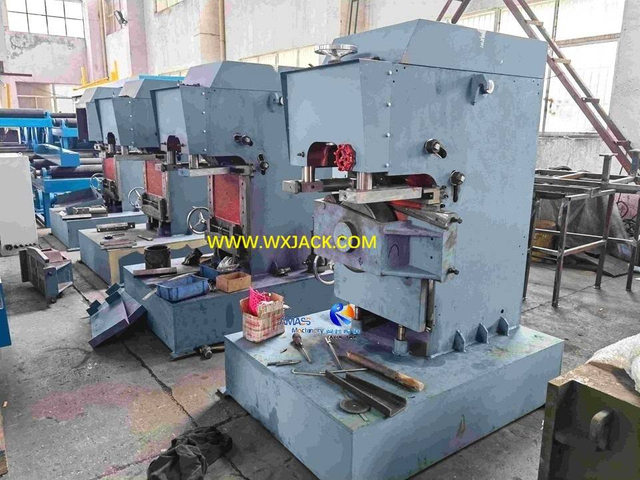

3 台GD20型，在无锡智科车间批量装配

2. 无锡智科Q35Y-25/30 型联合冲剪机，2009 至 2026年：

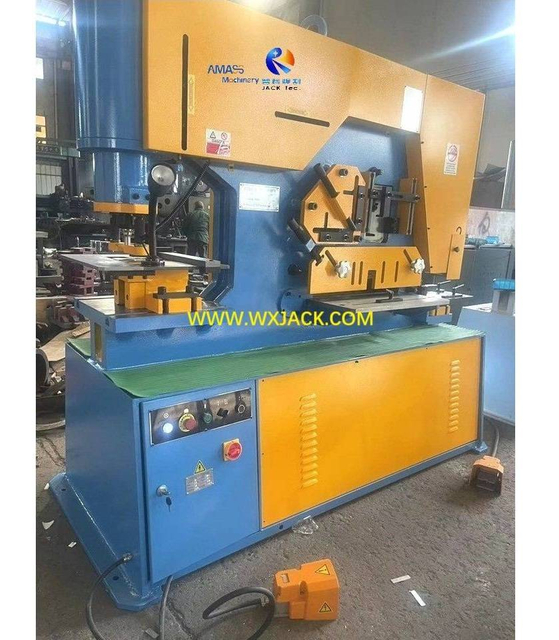

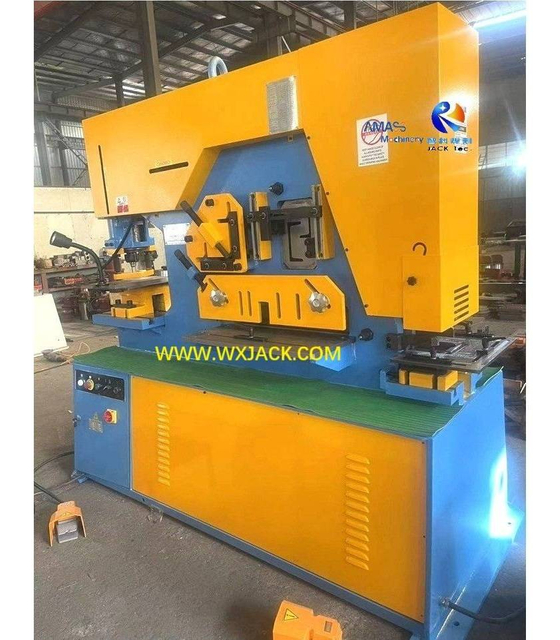

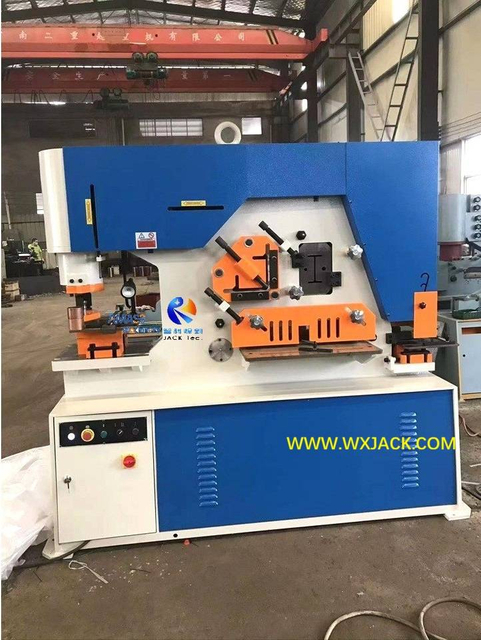

根据客户要求，成品机喷成不同的颜色：

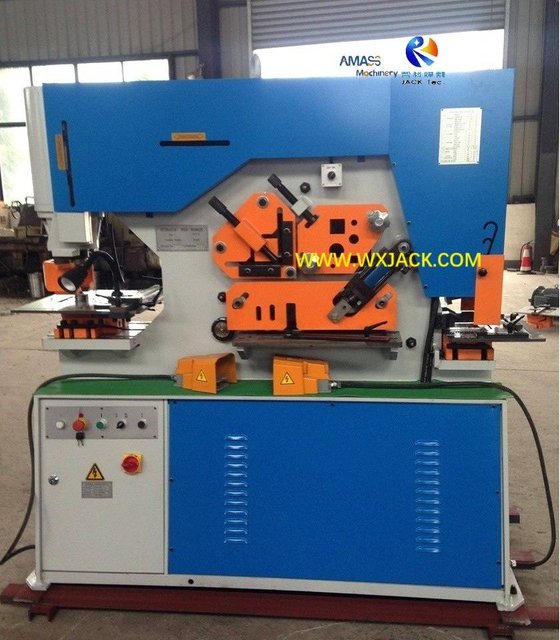

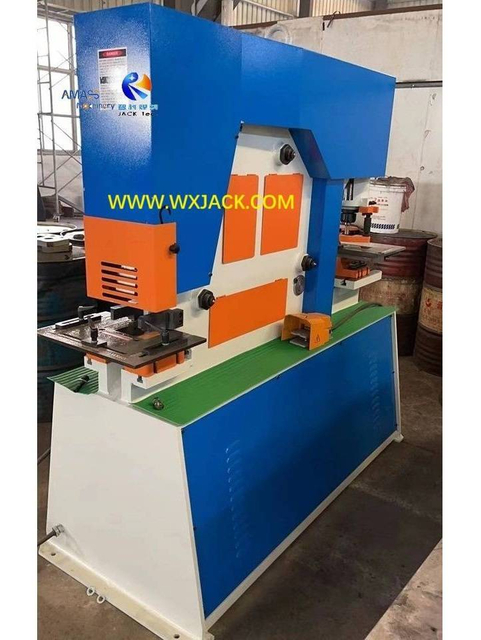

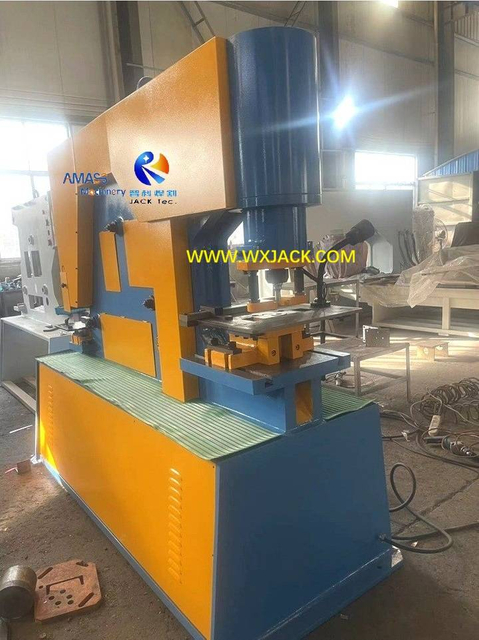

Q35Y-25型，最大剪切厚度能力为25mm

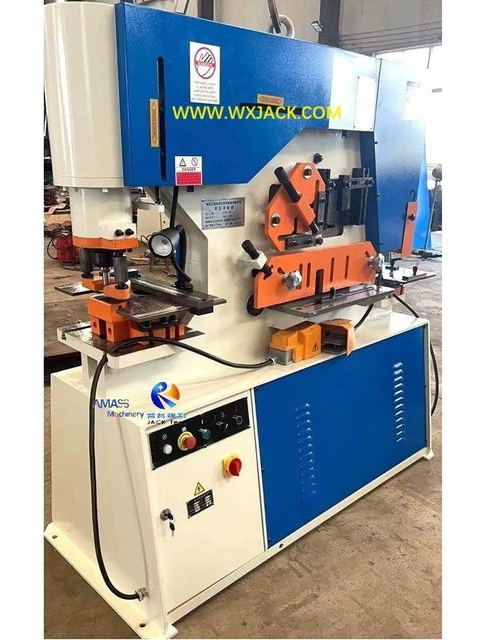

Q35Y-30 型，最大剪切厚度能力为30mm

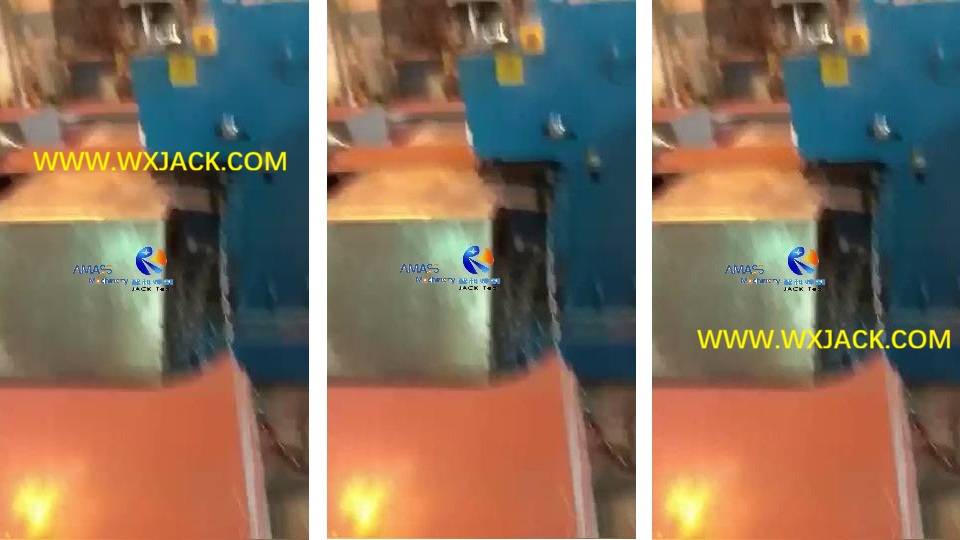

无锡智科2022、2024年小钢板倒角机工作视频

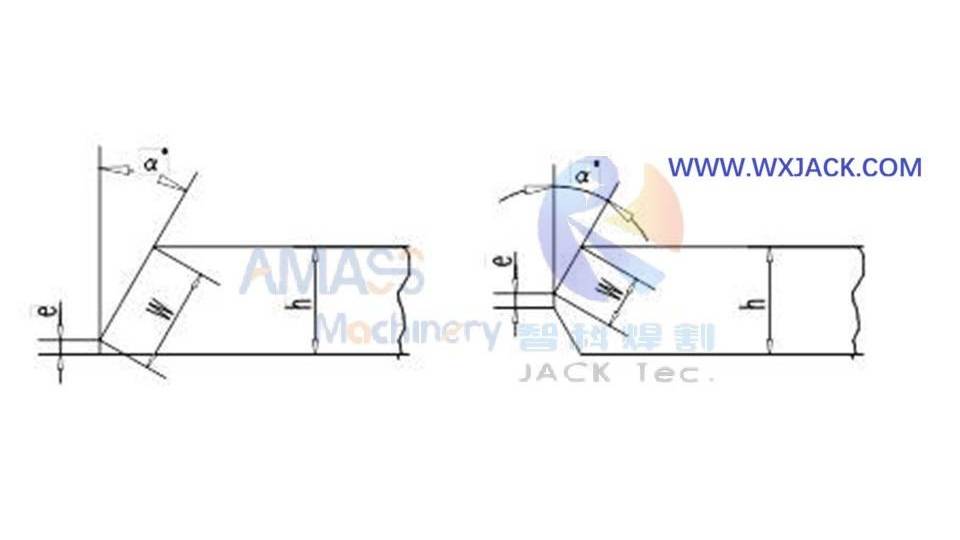

4 无锡智科滚剪小钢板倒角机可切割出的坡口类型示意图

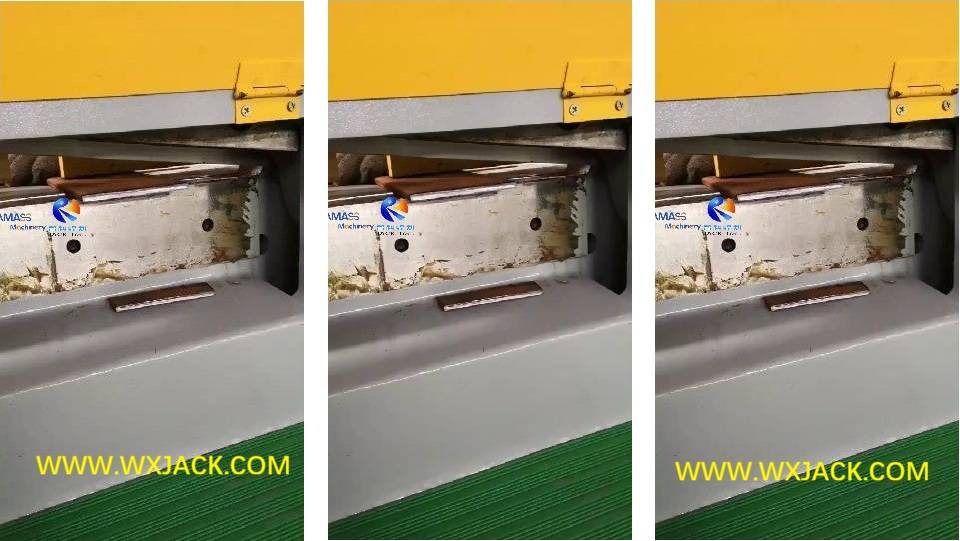

无锡智科2025年、2026年联合冲剪机工作视频

8 Combined Punching and Shearing Machine A23

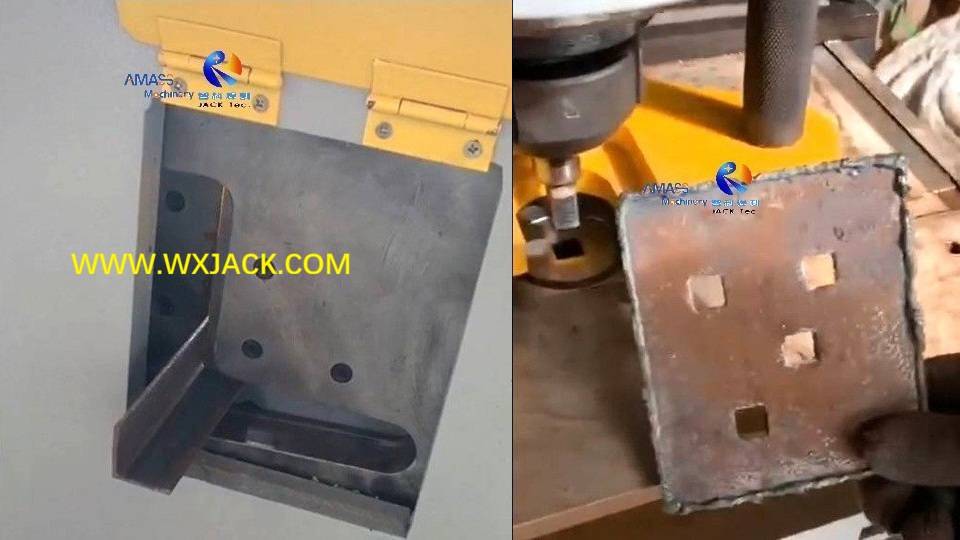

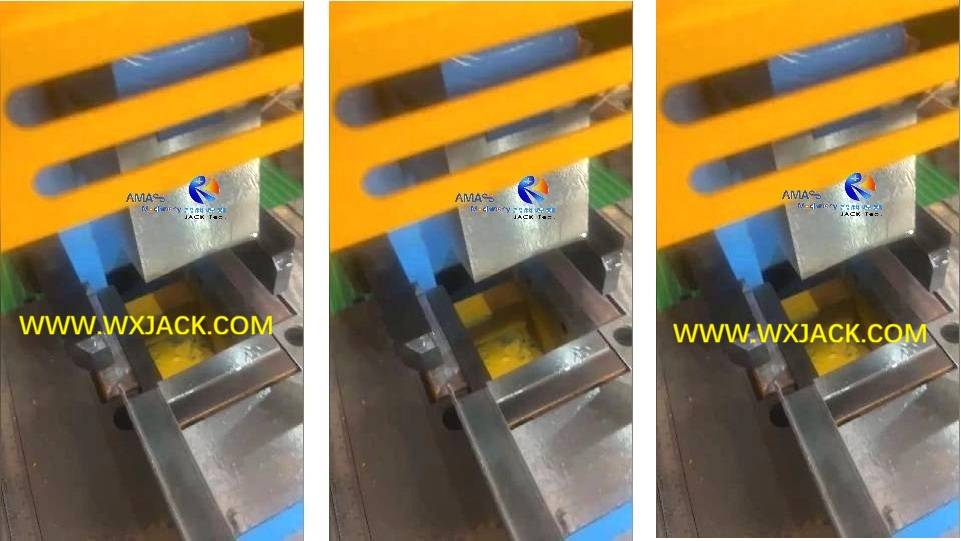

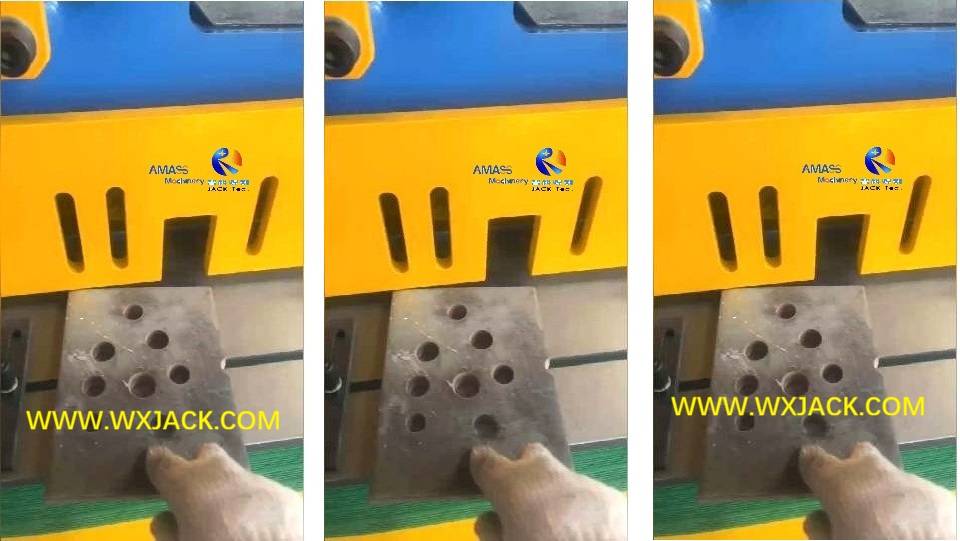

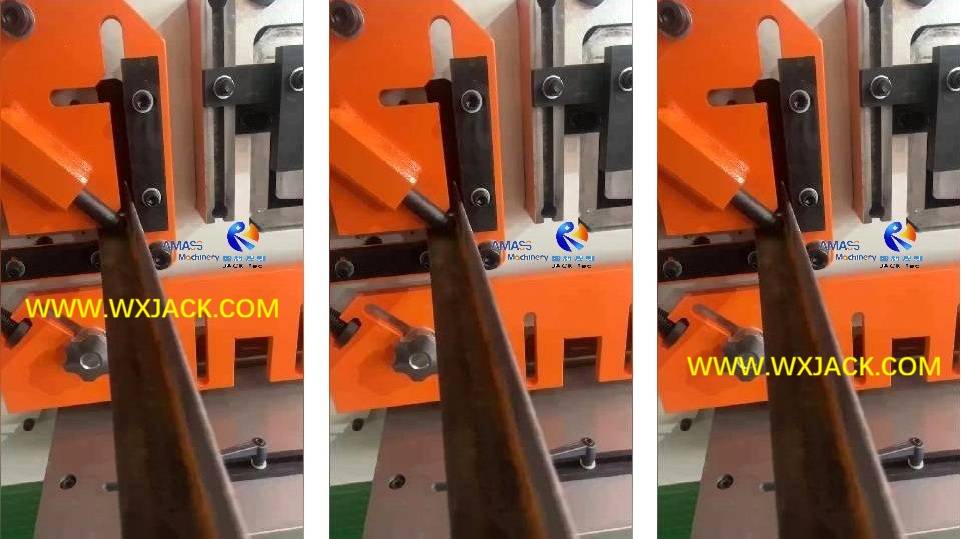

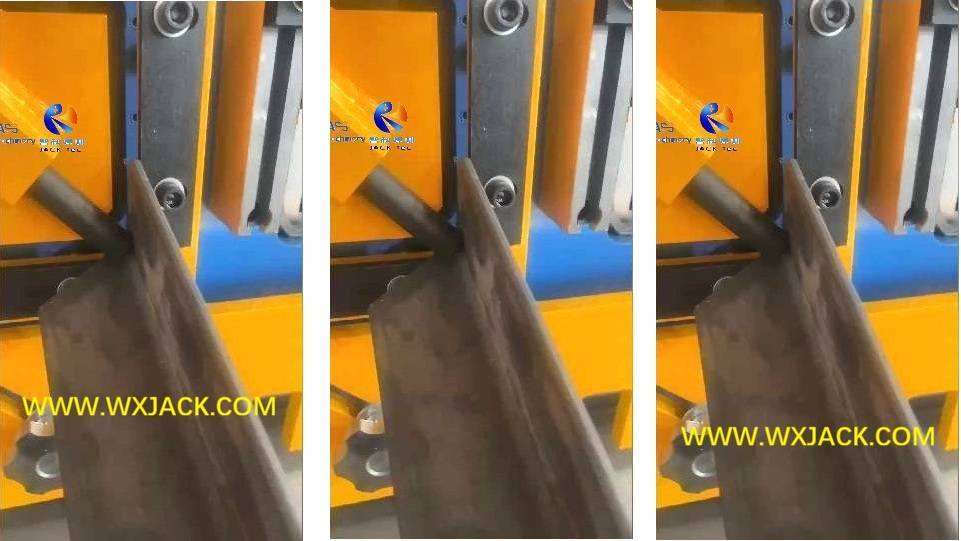

8 无锡智科Q35Y-25/30 联合冲剪机加工完成的钢结构工件：冲出的方孔，切断的角钢

无锡智科滚剪倒角机技术介绍

A. 无锡智科GD20小钢板滚剪倒角机的功能及应用：

1. 小钢板倒角机的功能：

这是一款高效的金属板倒角设备，尤其适用于宽度在100毫米到1000毫米左右的小尺寸金属板。加工较宽的工件时，应使用工作台或支架来固定工件：
1) 无锡智科GD20 型小钢板滚剪倒角机可完成的坡口类型及规格：（图1 ）

W--- 工件坡口长度；
α--- 坡口角度；
e--- 坡口直边的最小高度；
h--- 工件厚度；

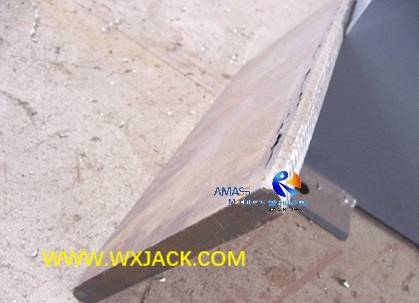

2) 一块无锡智科GD20型小钢板滚剪倒角机完成的坡口切割的小钢板：（图2 ）

2. 滚剪倒角机的应用场景：

1) 行业应用：该滚剪倒角机尺寸紧凑、便于搬运，适用于各种钢结构、金属钢结构加工厂，用于在焊接、装配等后续工序前切割坡口，尤其适用于小尺寸金属板，特别是钢板；
2) 工位：该设备通常作为铣边机的补充应用，用于高效地对小型金属板进行坡口加工，而这些金属板如果直接在铣边机上铣削，则成本较高；

3. 滚剪倒角机的其它常用名：

1) 小钢板滚剪倒角机；
2) 小钢板倒角机；

4. 小钢板滚剪倒角机的相关设备：

a) 关于焊接坡口切割或加工的多种选择：焊接坡口切割或加工是金属结构制造工艺流程中的重要步骤，可根据以下因素选择不同的设备：
b) 工件规格、尺寸和材料、所需坡口；
c) 客户预算和工艺流程；
d) 采用的生产技术；
e) 除了我们在此介绍的GD20型小钢板倒角机外，其他常用的焊接坡口切割和加工设备还包括：
1) XBJ 型单、双动力头钢板铣边机；
2) CNC-CG 型数控火焰三割炬切割机；
3) 刨边机；
4) 龙门刨

B. 无锡智科小钢板滚剪倒角机的特点（优缺点）：

1. GD20滚剪倒角机的优点：

那么，与上述其它坡口加工设备相比，这款小钢板滚剪倒角机的竞争优势是什么呢？可以概括为以下几点：
1) 最低的投资预算：这款滚剪倒角机的价格相当低，仅为其它坡口加工设备价格的零头；
2) 最低的日常运行成本：得益于其紧凑的尺寸和简洁的设计，这款滚剪倒角机的能耗也相当低，仅需少量用电量，并且没有其它耗材；
3) 易于搬运，占地面积小：与其它坡口加工设备相比，这款小钢板滚剪倒角机的安装面积几乎可以忽略不计。此外，这台机还可以在车间内灵活便捷地移动，因此客户可以根据自己的车间布局随时进行调整；

2. 与其它坡口加工设备相比，GD20小钢板倒角机的竞争优势：

与采用热气切割技术的数控火焰三割炬切割机相比，这款GD20型电机驱动滚剪倒角机具有以下优点：
1) 低能耗：耗电量更低，且无需使用氧燃气、切割气；
2) 坡口加工效率更高：与氧气切割100-1000mm/min的热切割速度相比，该机采用滚剪作为加工部件，坡口加工速度可达3000mm/min，生产效率是热切割的4倍；
3) 无需修整毛刺，坡口切缝光滑平整，可提高生产效率并降低运行成本；
与刨边机和龙门刨相比，这款GD20型电动小钢板倒角机具有以下优点：
1) 机器价格合理；
2) 体积小，占地面积小；
3) 操作方便高效，工件基本无需装夹；
4) 对工件的长度和宽度没有限制；

C. 无锡智科小钢板倒角机的操作：

1. 滚剪倒角机的工作台、工件支架：

a) 这台小钢板滚剪倒角机的默认配置是不带工作台或支架，因为工件通常是小型、窄而轻的金属板。操作人员可以一手扶住工件，另一手进行操作；
b) 同时，在许多实际情况下，客户要求我们（无锡智科）为设备配备适当的工件支撑单元，以便加工更大更重的钢板：

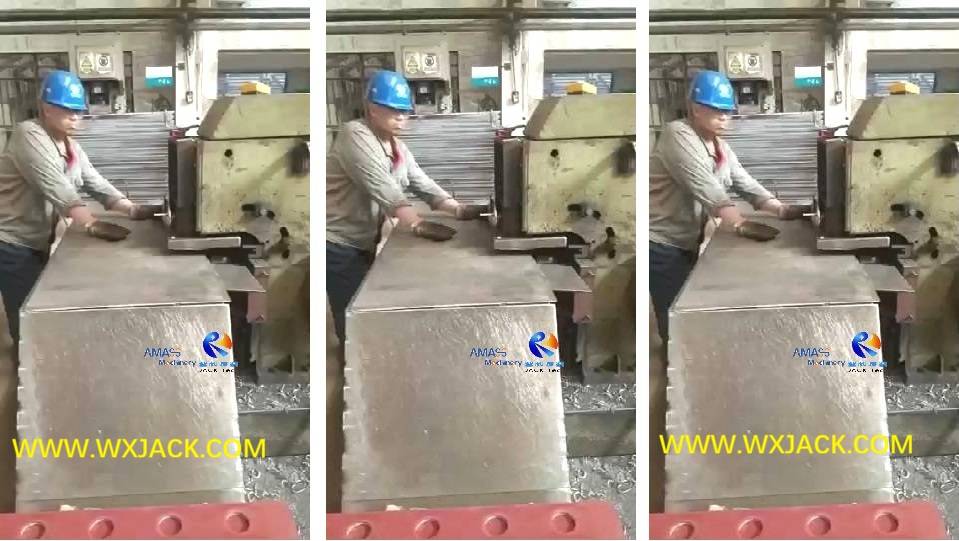

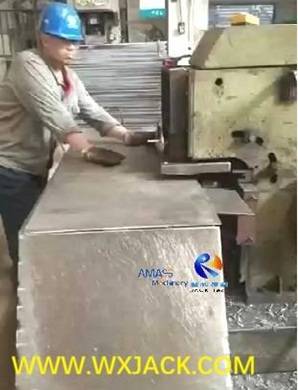

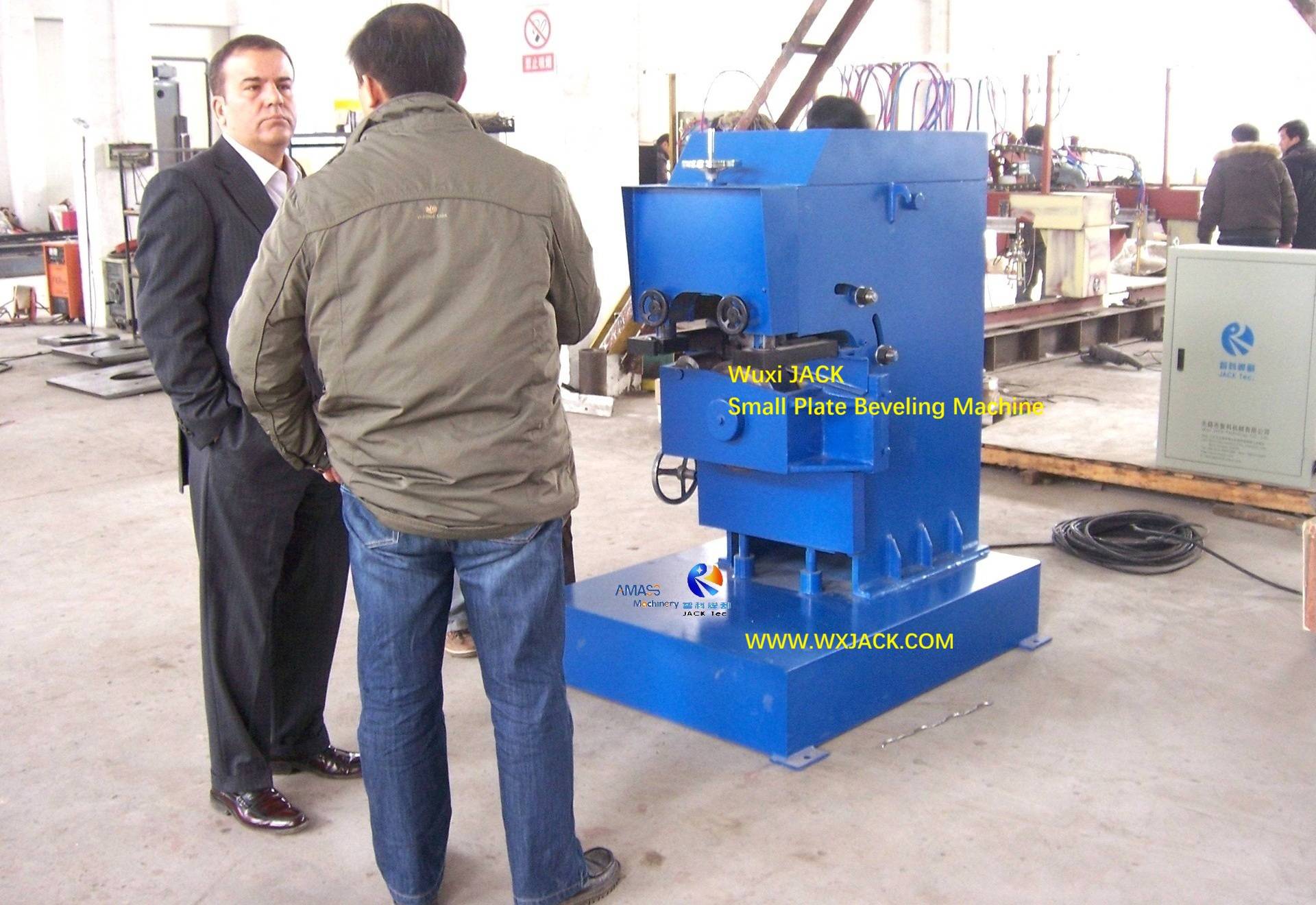

1) 操作人员在客户车间操作无锡智科GD20型滚剪倒角机，前面是专门配置的工作台：（图3 ）

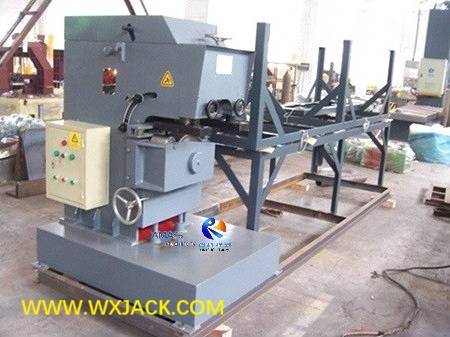

2) 工件固定架与小钢板倒角机的主机：（图4 ）

2. 小钢板滚剪倒角机的操作要点：

1) 在不同尺寸的金属板上加工坡口：
a) 当剪切宽度大于300mm的金属板时，需要使用4颗M16地脚螺栓将该小钢板滚剪倒角机的主机牢固固定，以确保运行稳定；
b) 当剪切宽度小于300mm的工件时，该小钢板滚剪倒角机的主机无需专门使用地脚螺栓进行固定；

2) 无锡智科滚剪倒角机的多种操作模式：

本机的电控操作有3个选项：
a) FOR ( CW- 顺时针回转 ),
b) 停机；
c) RVR ( CCW- 逆时针回转 );
当滚剪的正确旋转方向是，当正面面对滚剪单元时，滚剪为逆时针（ CCW ）旋转：

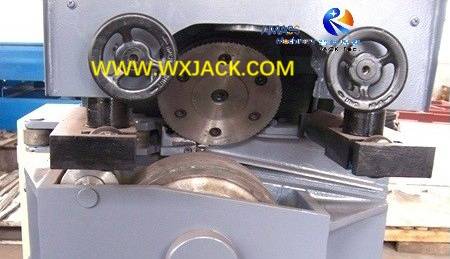

无锡智科 GD20型滚剪倒角机的工作单元及其滚剪：（图5 ）

3. 无锡智科GD20小钢板滚剪倒角机的操作方式：

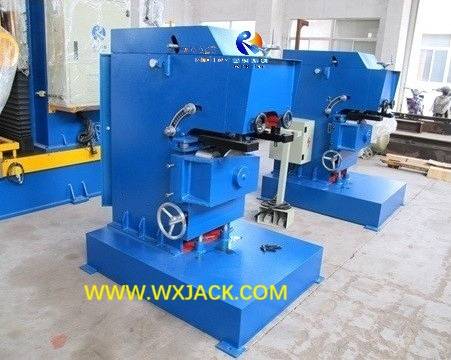

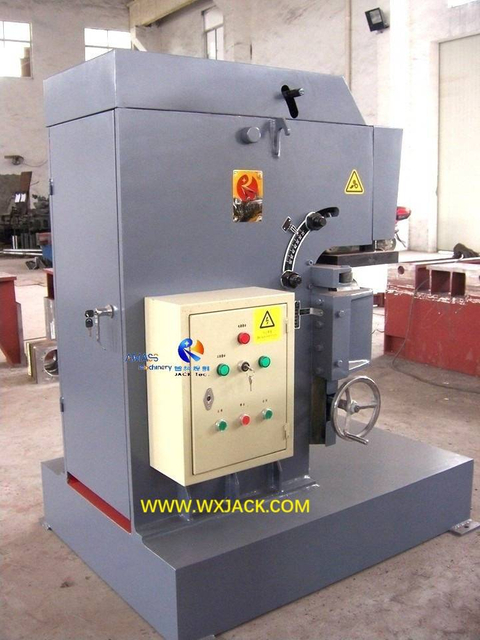

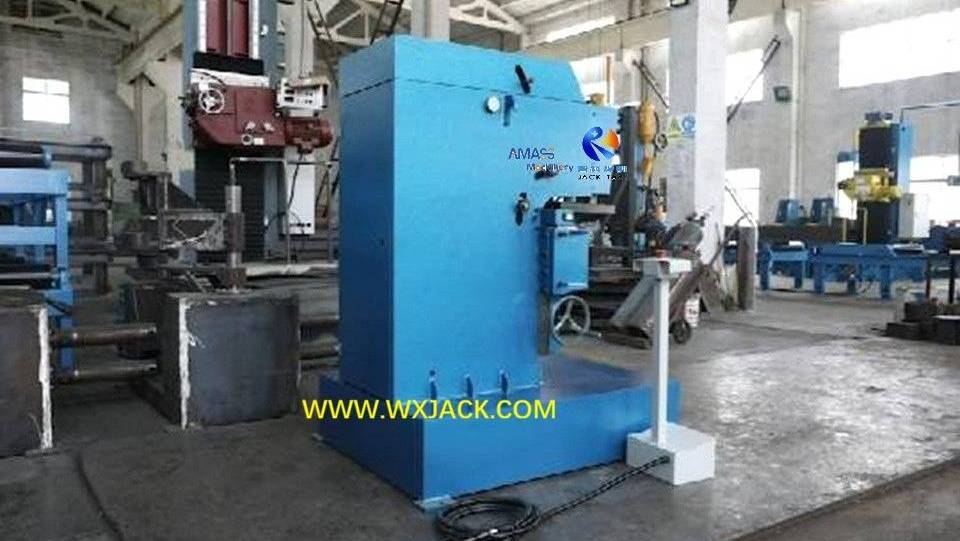

1) 无锡智科小钢板倒角机的主机体侧视：（图6 ）

2) 坡口角度调节：该小钢板滚剪倒角机的可完成的钢板坡口角度，可以在25°至55°范围内调节，具体实现方式如下：
a) 适用于工件尺寸：旋转侧壁板下半部分的手轮，根据量尺进行调整；
b) 松开滚剪倒角机侧壁板上的4个锁紧装置；
c) 用扳手旋转调节杆，直至达到预期坡口角度位置；
d) 根据工件尺寸进行调整：旋转侧壁板下半部分的手轮，并根据测量尺进行调整；

3) 调整工件（金属板）在小钢板倒角机的夹紧机构：

a) 将工件放置在该滚剪倒角设备主机前方的工作台上；
b) 松开侧壁板上的固定手轮；
c) 转动手轮，升降倒角腔内的大压辊，使压辊紧贴工件顶面，既不要太紧也不要太松；
d) 然后重新固定手轮。

D. 无锡智科GD20滚剪倒角机的维护及技术参数：

1. 小钢板滚剪倒角机的日常维护：

这主要包括以下3方面的工作：

1) 对小钢板倒角机进行适当的润滑：

该设备主要包含以下几个部分，需要定期进行适当润滑：

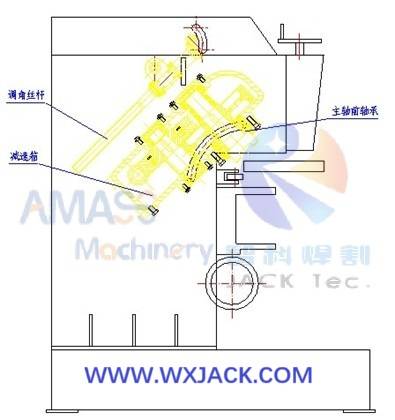

无锡智科GD20型滚剪式小钢板倒角机的关键润滑点指示：（图7 ）

a) 减速箱，使用20#齿轮润滑油，油量应确保在工件倒角25°时油位指示器清晰可见。润滑频率：每年一次；
b) 主轴前轴承7216，使用锂基润滑脂。润滑频率：每周一次；
c) 丝杆，包括用于调整角度的丝杆、压紧及调整支撑装置的丝杆，使用润滑脂。润滑频率：每周一次，用于检查或添加润滑脂；
2) 调整主轴轴承：当主轴松动时，打开主轴后端盖，将螺母沿顺时针方向转动，即可消除主轴轴承间隙；

2. GD20滚剪倒角机中滚剪的磨削：

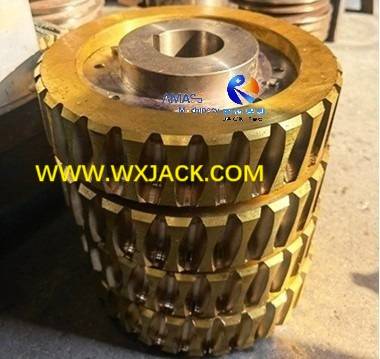

1) 无锡智科小钢板滚剪倒角机中配置的齿轮式滚剪：（图8 ）

1) 重要性：滚剪是机器的核心功能单元和易耗品。正确使用和维护，可保证坡口加工的性能和效率，延长其使用寿命，从而降低机器的运行成本；
2) 检查内容：及时检查滚剪状态，检查频率：每班。当滚剪变钝时，需立即进行磨刀；

3) 如何磨削小钢板滚剪倒角机的滚剪：

a) 磨刀部分：刀具只能磨上端面，可在平面磨上进行；
b) 磨削量：刀具最大磨削量2mm；一次磨削量为0.5 mm以内；
c) 当刀具的总磨削量超过0.5 mm时应在主轴端面之间按磨削量加入垫圈。；
d) 污染控制对于保证滚剪的磨削状态以及整台滚剪倒角机的运行性能至关重要。因此，需要每天检查机器及其主要功能部件的清洁状况，并及时进行清洁；

3. 无锡智科GD20小钢板倒角机的技术参数：

无锡智科小钢板滚剪倒角机可完成的坡口规格：（图9 ）

工件金属板材料的抗拉强度	＜400MPa	＞40- 500MPa	＞50- 600MPa
工件金属板材料等级	Q235-A	Q345	1Cr18Ni9Ti
坡口最大斜边长度 W ( mm )	20	16	12
坡口切割速度 v ( mm/min. )	∽ 2,900	∽ 3,100	∽ 3,400
工件金属板最大厚度 h（ mm ）	40
坡口角度 α（ ° ）	25- 55
坡口钝边最小高度 e（ mm ）	2

无锡智科Q35Y系列联合冲剪机的技术介绍

A. Q35Y 系列联合冲剪机的多功能及广泛应用：

1. Q35Y 系列联合冲剪机的几种功能：

该机集成了在加工小型钢结构件过程中所需的几种功能：
1) 割断薄金属板；
2) 用铡刀切断实心圆形、方形金属杆；
3) 通过不同的工装，割断角钢、槽钢；
4) 在钢板上冲圆孔；
5) 冲方孔：

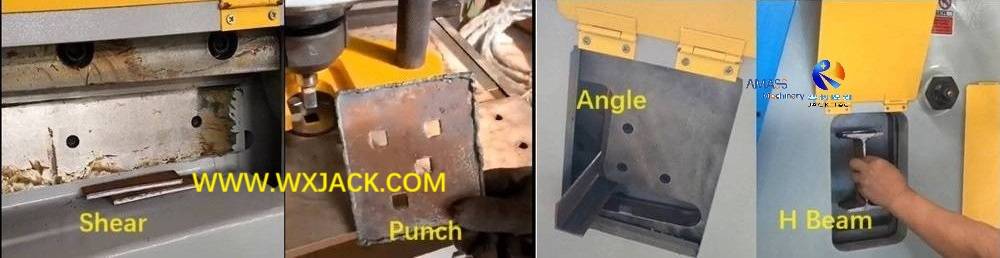

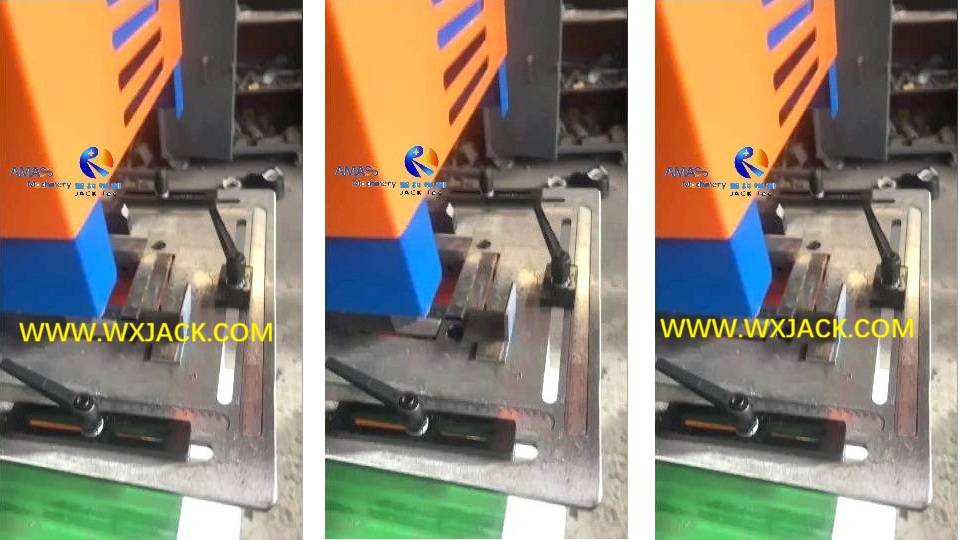

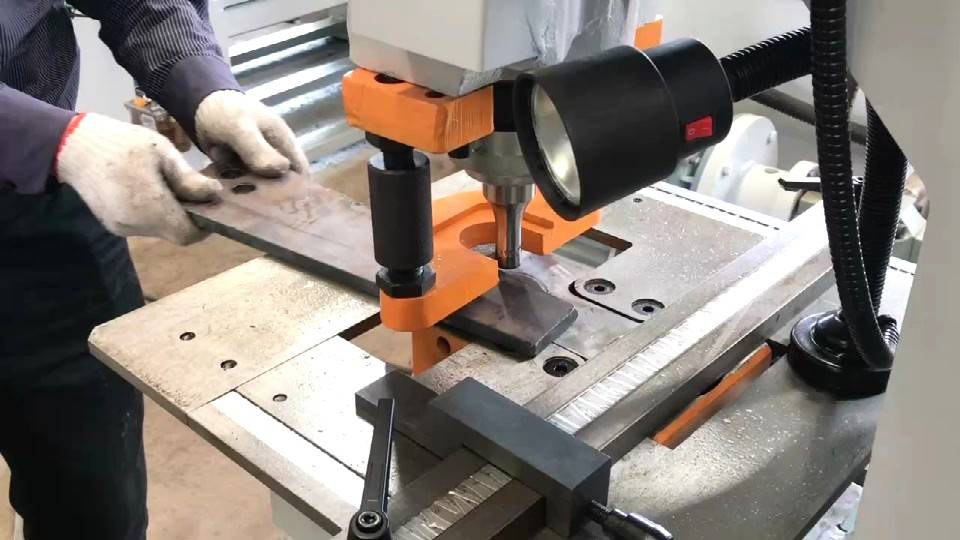

Q35Y 联合冲剪机完成的几种工作：（图1 ）

Fig1 Steel Metal Punching and Shearing Machine 1

2. Q35Y 系列联合冲剪机的优点及应用场景：

1) 小巧便捷：从图片可以看出，该机体积小巧、外形规整、结构一体化，便于搬运和安装；
2) 操作简便：作为一款拥有20多年使用经验的成熟产品，该机操作安全便捷。工作台的设计和高度符合人体工程学要求；
3) 小巧机身，强劲动力：虽然尺寸紧凑，但该机采用液压油缸驱动，确保剪切和冲孔操作动力强劲可靠；
4) 价格合理，性价比高：将多种常用功能集成于一台设备中，价格合理，一台这样的钢结构联合冲剪机集成了多台机器的功能，能为客户带来非常可观的投资回报；
5) 用途广泛：受益于其多功能性，这款联合冲剪机应用领域广泛：钢结构、车辆、造船、体育场馆建设、桥梁建设、管道铺设……

B. Q35Y 系列联合冲剪机的技术概要：

1. 联合冲剪机的主要单元及结构：

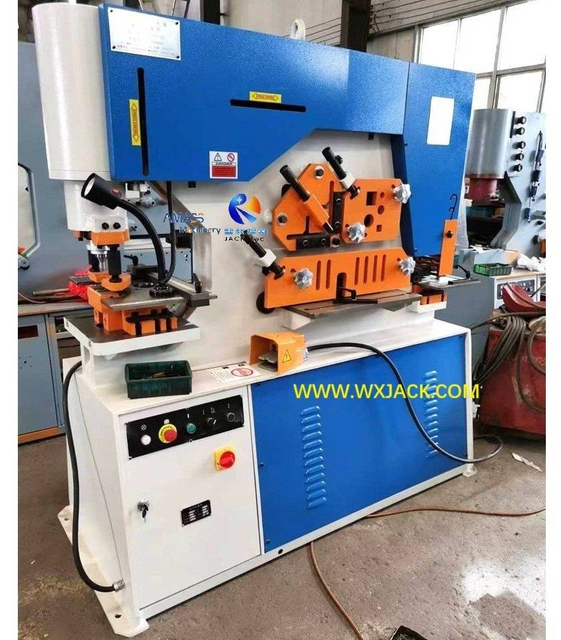

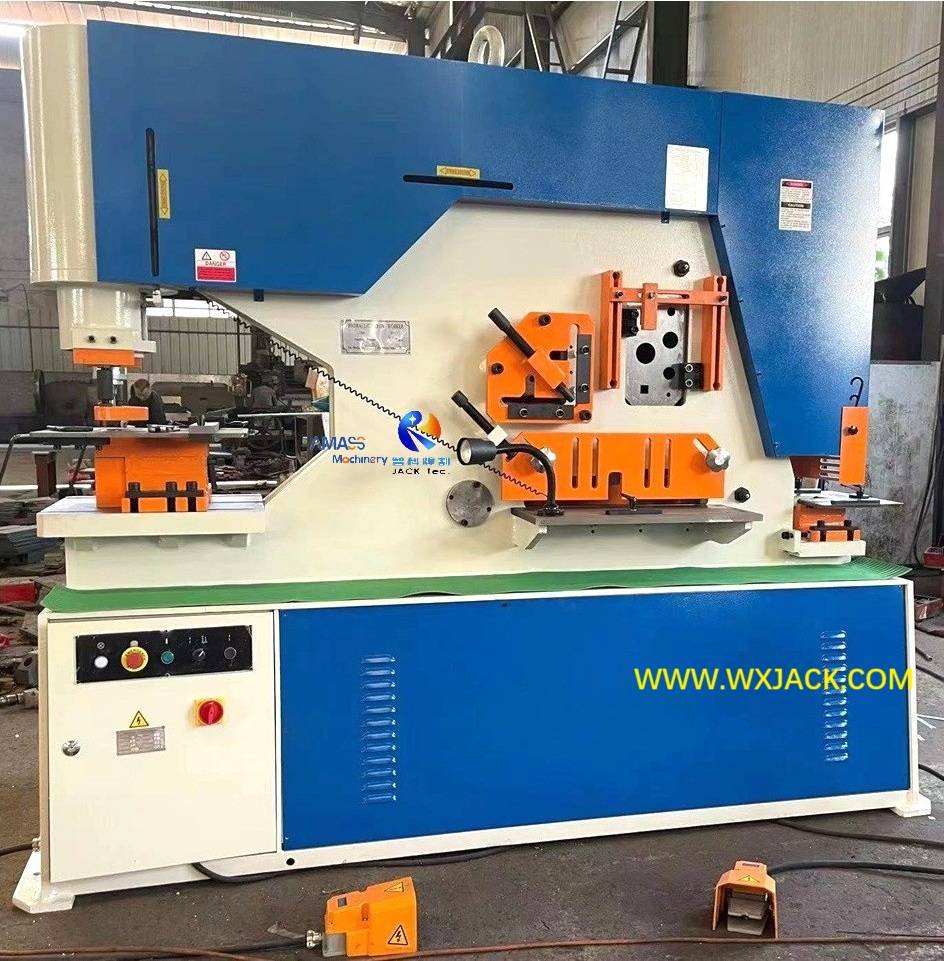

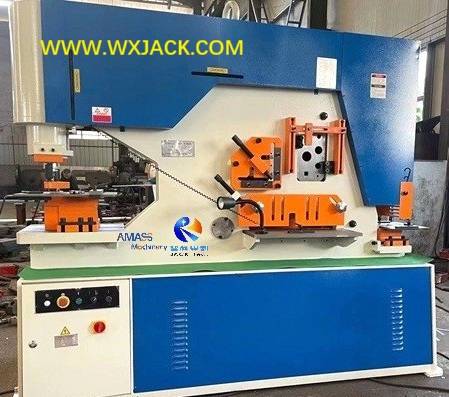

a) 一台Q35Y/ 25 型联合冲剪机安装在客户车间，正面：（图2 ）

Fig2 Combined Punching and Shearing Machine 3

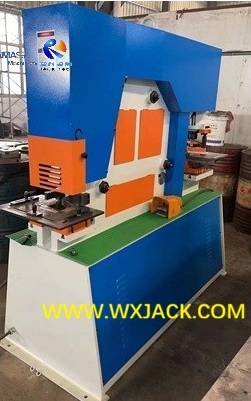

b) 同样这台机主机的背面：（图3 ）

Fig3 Combined Punching and Shearing Machine 6

如上面的照片所示，一台 Q35Y 系列机器的主要组成部分为：

1) 机器采用整体式机械主机结构，焊接结构，具有足够的刚性和强度；
2) 主机上半部分分布着各种操作部件、开口、支架和工具，用于完成钢结构工件加工的相应功能；
3) 液压系统作为冲孔和切断动作的驱动力，位于机器下半部分右侧；
4) 本联合冲剪机的电气控制面板集成在机器下半部分左侧；
5) 其他操作辅助工具，如工作灯、杆件、夹具、扳手等，需根据不同批次的工件加工进行更换。

2. Q35Y 系列联合冲剪机的工作方式：

1) 醒目的分区区分：如图所示，这台钢结构联合冲剪机的不同区域采用不同颜色进行划分，底座和背景区域为蓝色和白色，操作区域为橙色；
2) 一次只能执行一项操作：由于机器集成了多种功能，因此任何时刻只能执行一种操作。换句话说，这台机器不允许并行操作。操作人员可以专注于当下正在进行的工作，而不会受到干扰；

3) 关于钢结构联合冲剪机批量作业的建议：

a) 辅助工作必不可少：这台钢结构联合冲剪机的操作涉及在不同操作模式下，为不同尺寸的工件组装和拆卸夹具、工具、底座、支架；
b) 非增值加工周期时间：装配和拆卸操作需要使用相应的螺栓和螺母。换句话说，在这台钢结构联合冲剪机的整个操作班次中，存在相当比例的非增值辅助加工工作；
c) 提高加工效率：因此，为尽可能提高总增值工作周期时间的比例，应提前仔细规划该机的操作计划，将规格相同的工件一起批量加工。这样，就可以最大程度地减少相应的装配和拆卸工作；

3. Q35Y系列钢结构联合冲剪机的工作模式：

该机对于每种功能都有3种工作模式：
1) 单次模式：此模式用于测试并确保相应功能单元处于正常状态。因此，每次班次开始时，执行相关功能步骤时，请使用此单次模式验证其状态是否正确；
2) 点动微调模式：此模式用于精确调节冲头、刀片的压紧行程，以确保其工艺参数与相关工件匹配。因此，每次更换工件批次时，请使用此点动微调模式调整联合冲剪机的最佳工作参数；
3) 连续模式：这是不同操作类型下每批工件的正式运行模式：
a) 割断金属板、金属杆、金属棒；
b) 割断H型钢、槽钢（在不同的切割区）；
c) 冲圆孔；
d) 冲方孔；

只有在完成以单次和点动微调模式作为机器性能验证后，才能选择并执行连续模式。

C. 无锡智科Q35Y 系列联合冲剪机的技术规格：

该机常见的可选型号有两种，区别在于剪切刀片可切割的扁钢最大厚度：

No.	参数		参数值	单位
1	机器型号		Q35Y-25/ 30
2	最大冲孔力		1200	KN
3	扁钢剪切	常规尺寸 ( 宽度 x 厚度 )	330 × 25/ 30	mm
3	扁钢剪切	最大尺寸 (宽度 x 厚度 )	600 × 16	mm
4	不同钢结构工件的剪切	实心方形钢棒	50	mm
		实心圆形钢棒	60	mm
		槽钢	200	mm
		H型钢	200	mm
		等边90°角钢	160 × 14	mm
5	方孔冲孔	最大厚度	10	mm
		最大宽度	80	mm
		最大深度	100	mm
6	圆孔冲孔	最大厚度	25	mm
		最大直径	32	mm
		喉口深度	406	mm
		最大行程	80	mm
		次数 / 分钟 (20mm 行程)	25	次数/ 分钟
7	工件材质的抗拉强度		450	N/m㎡
8	用油量	液压油（46＃）	120	L
9	电机	功率	7.5	KW
10	钢结构联合冲剪机主机外形尺寸	长	2355	mm
		宽	960	mm
		高	2090	mm
11	机器重量		4300	KG
12	圆孔冲孔工作台高度		1100	mm
13	扁钢切割工作台高度		910	mm
14	方孔冲孔工作台高度		910	mm
15	角钢切割工作台高度		1250	mm
16	钢板、槽钢切割工作台高度		1300 / 1350	mm

无锡智科其它用于加工钢板、钢结构件的机器设备

1. XBJ 系列钢板铣边机：

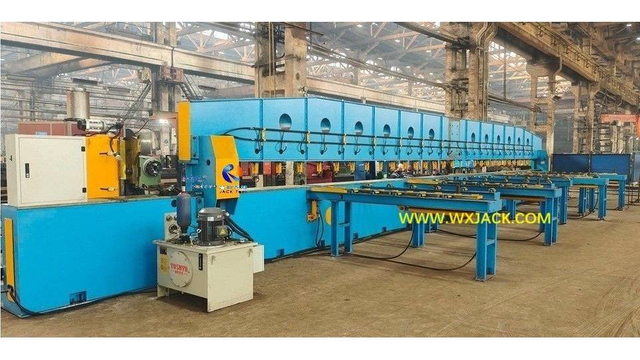

SXBJ-16型双动力头，在一家东欧客户工厂，2026年4月

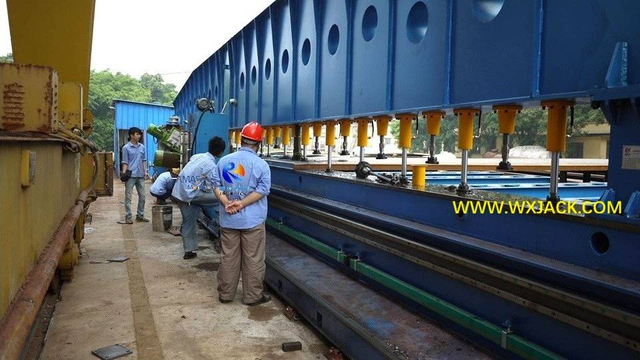

SXBJ-18型，在一家中国的造船工厂，室外安装

SXBJ-12 型，双边铣削，动力头安装在工作台的两侧

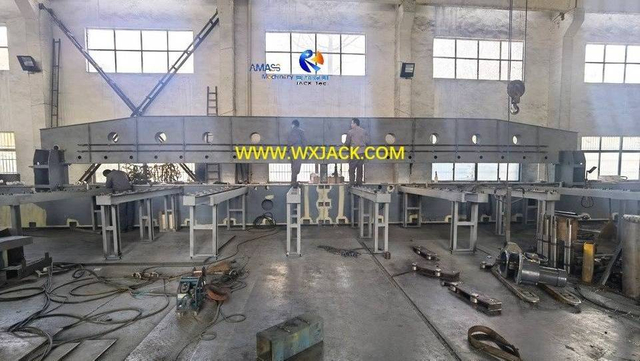

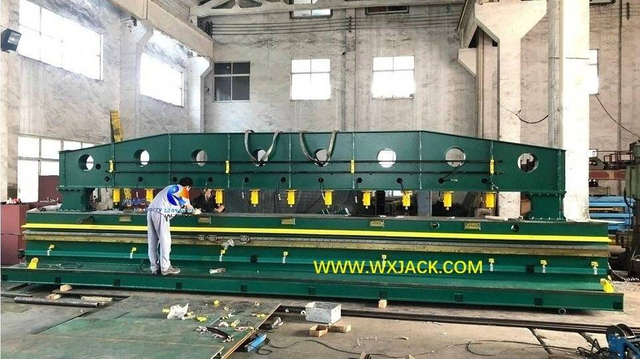

SXBJ-125 型，在无锡智科车间进行组装，客户为一家东欧公司

2. CNC-CG 系列数控氧燃气切割机：

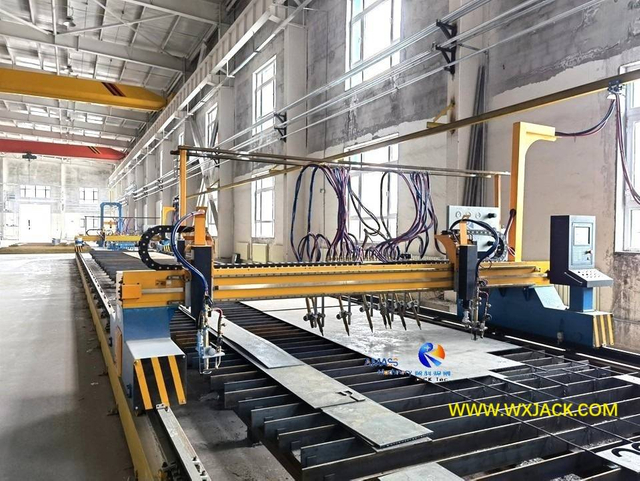

CNC-CG4000型数控直条火焰切割机

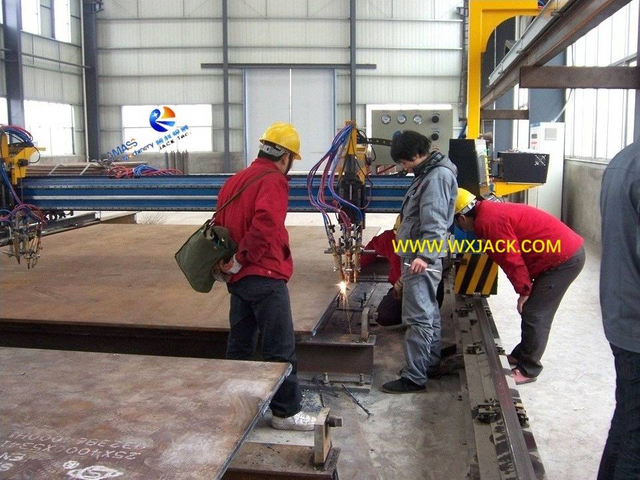

CNC-CG5000型数控火焰三割炬切割机

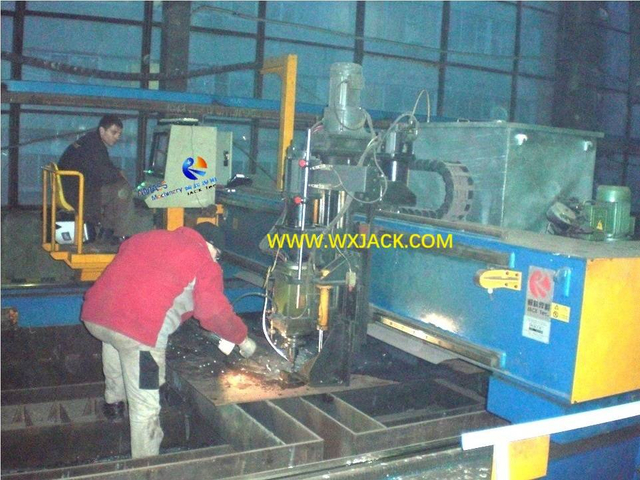

CNC-CGT3009型数控钻切机

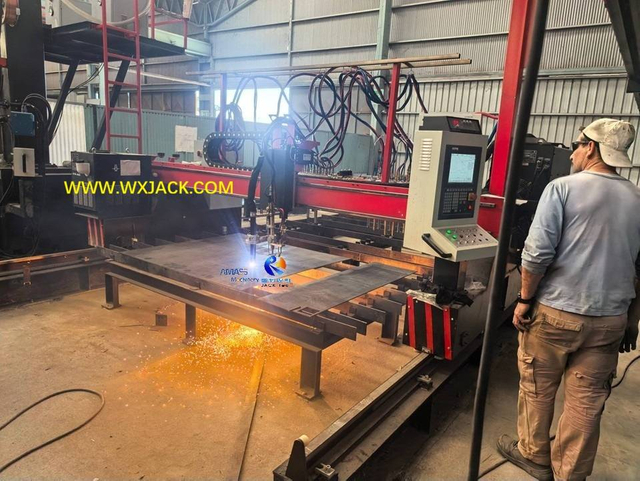

CNC-CG3500型数控等离子火焰切割机，2025年11月，在一家阿根廷客户工厂

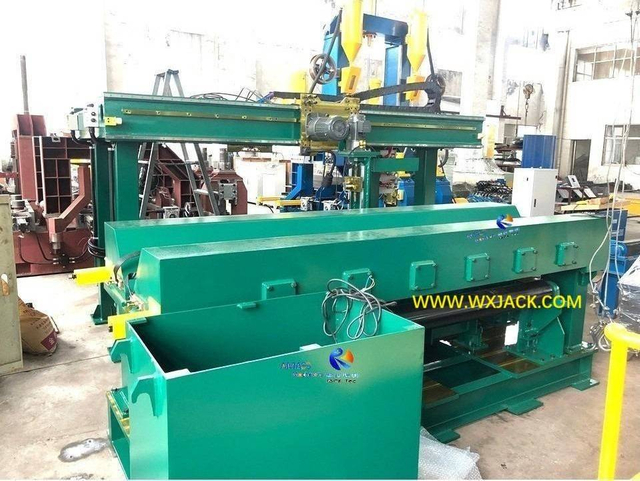

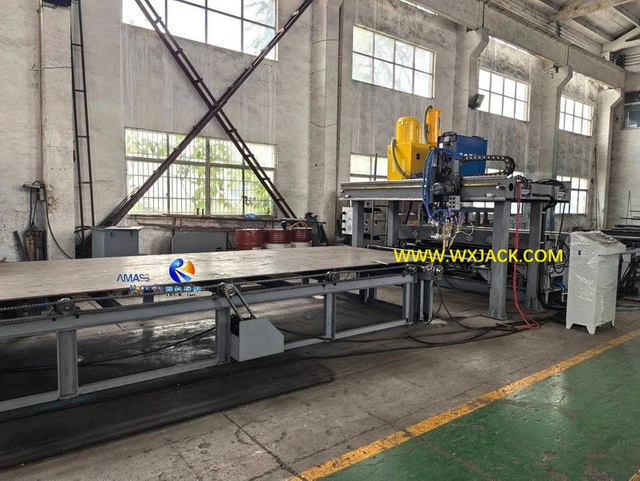

3. 钢板拼接机：

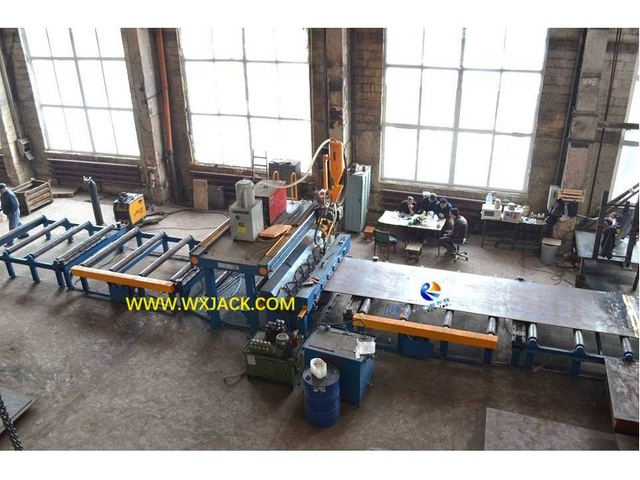

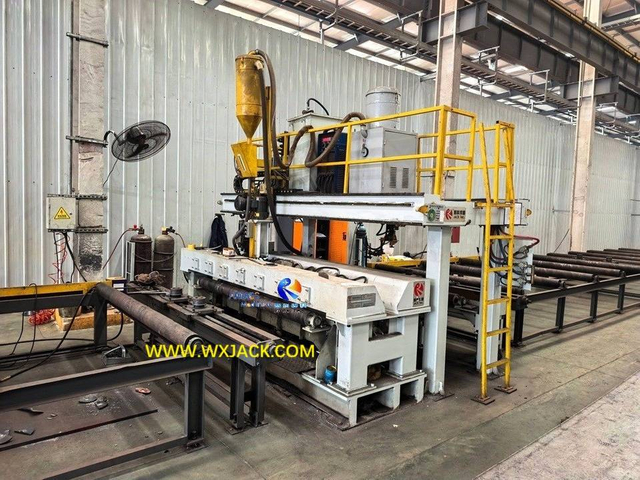

MP20型 2022年在一家东欧客户工厂

MP23型 2022年在一家中国的起重机生产公司

2 台MP20型准备发货，为越南客户

MP20型2025年9月，客户为柬埔寨钢结构公司

4. U肋板单元矫正机：

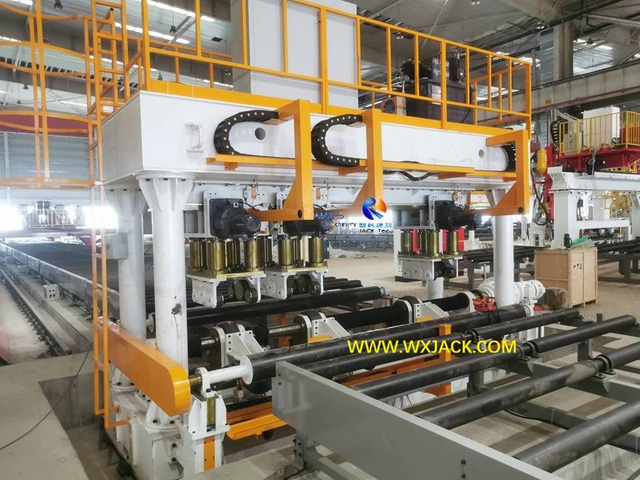

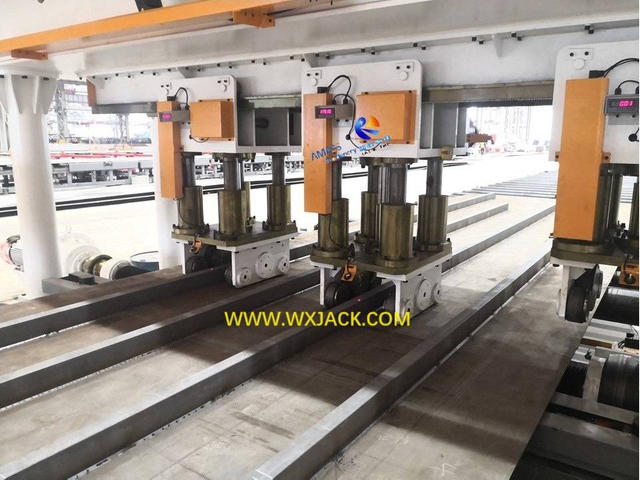

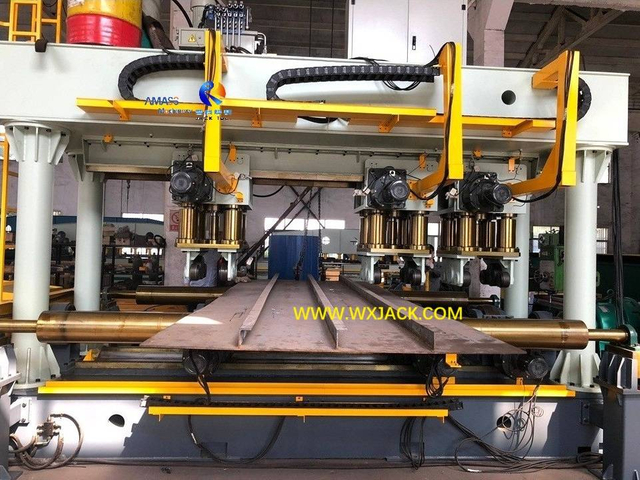

J20型在中国上海一家生产港口机械的客户工厂

J26 型在无锡智科车间进行性能测试

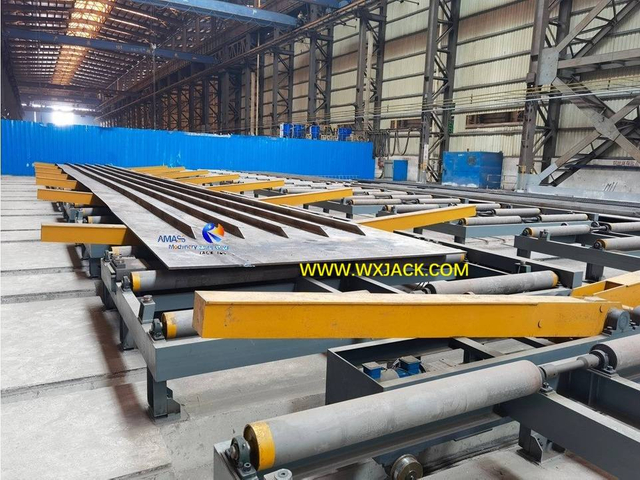

一块 30m 长加强筋板单元，用无锡智科J20型加强筋板单元矫正机进行校直
