CNC-CP系列数控相贯线切割机是无锡智科的特色优势产品之一。

一、火焰等离子数控相贯线切割机的用途及应用：

1、数控管子相贯线切割机的功能：

CNC-CP系列数控相贯线切割机用于进行管子的切割和坡口加工：

1）定长切割：数控切管机数控相贯线切割机可将管子切割成所需长度的段；

2）切孔：可在管体上切割出不同直径的圆形或椭圆形孔，圆孔为直边或斜边；

3）边缘坡口：可在管子边缘切出所需的弧度和斜倒角；

4）管子交叉接头：数控相贯线切割机完成的成品工件可以加工成具有交叉接头的管道组件。这就是“数控管子相贯线切割机”名称的由来；

2、数控相贯线切割机切割坡口的操作及成品工件：

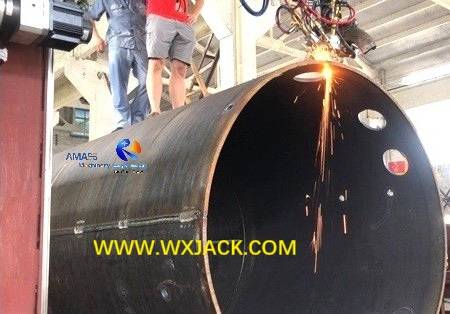

1）无锡智科出口美国CNC-CP7-3000/12型7轴大型数控相贯线切割机在Φ2500mm大管子上切割：（图1）

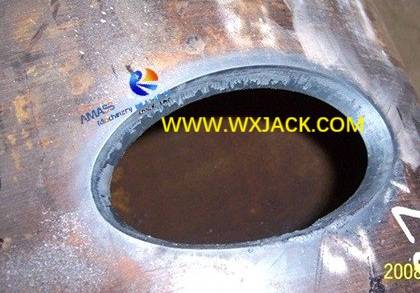

2）无锡智科火焰等离子5轴数控相贯线切割机完成切割的椭圆坡口孔：（图2）

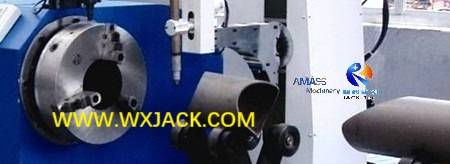

3）无锡智科 CNC-CP5-660/12型5轴数控相贯线切割机及其成品：（图3）

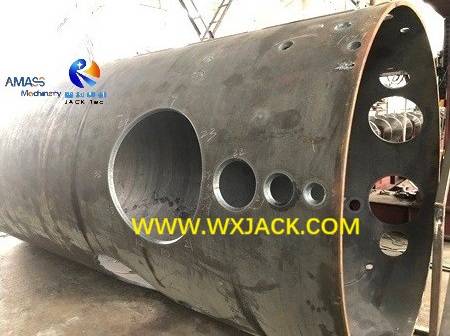

4）无锡智科数控CNC-CP7-3000/12型7轴大型数控相贯线切割机切割完成的一段Φ2000mm带孔大管子：（图4）

5）无锡智科数控管子相贯线切割机制造的相贯线接头管道组件：（图5）

二、火焰等离子数控管子相贯线切割机的技术特点：

1、数控相贯线切割机的热切割技术：根据管子的特点，数控相贯线切割机同时采用了氧燃料火焰和等离子切割技术：

1）用于切割大厚度黑色金属板材：碳钢，特别是壁厚大于50mm、直径大于Φ2000mm的管子。大型数控相贯线切割机一般采用火焰切割；

2) 适用于切割厚度较小的有色金属材料：合金、青铜、不锈钢，特别是厚度小于30mm的材料。数控相贯线切割机采用等离子切割；

CNC-CP系列数控相贯线切割机也称为数控管子相贯线切割机；

2、无锡智科火焰等离子数控相贯线切割机的数控轴：

根据管子的直径和厚度，以及客户对管子切割和坡口形式的需求，无锡智科火焰等离子数控相贯线切割机的数控轴配置有四种选择：

1）三轴数控相贯线切割机：配备X、Y、Z三个基本数控控制轴，用于管理割炬三个方向的直线运动；

2）5轴数控相贯线切割机：增加A轴和B轴，用于控制割炬沿管道长度和半径方向倾斜，以便对管道边缘和孔进行坡口切割：

无锡智科5轴数控相贯线切割机的X、Y、Z、A、B轴图示：（图6）

3）六轴数控相贯线切割机：增加V轴，用于管理割炬沿大管子半径方向的直线运动，适合大直径管子的切割；

4）七轴数控相贯线切割机：增加W轴，用于沿管子半径方向移动工件支撑单元（摩擦轮组），从而可以可靠地切割大型和超大型管子：

无锡智科 7轴大型数控相贯线切割机的V、W轴：（图7）

三、无锡智科在火焰等离子七轴大型数控相贯线切割机的高品质成熟产品开发方面取得突破：

1、2010年之前，行业和市场上数控相贯线切割机的成熟产品是切割最大直径为Φ1200mm的管材：当时的主流产品是三轴数控相贯线切割机。5轴数控相贯线切割机型号刚刚诞生；

2、从3轴、5轴到7轴数控相贯线切割机：2012年，无锡智科率先开发了大型数控相贯线切割机，最大管材尺寸为直径Φ3000mm，以七轴大型数控相贯线切割机的形式，开启了CNC-CP系列数控管子相贯线切割机的新纪元：

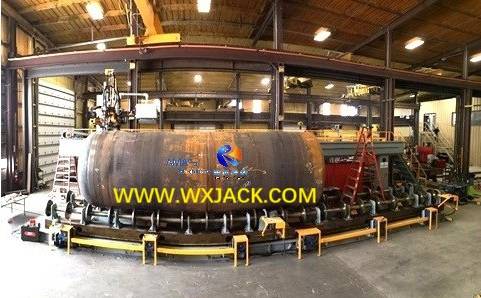

无锡智科CNC-CP7-3000/12型号七轴大型数控相贯线切割机正在客户现场安装：（图8）

3、应用：这种技术先进的六轴和七轴大型数控相贯线切割机广泛应用于石油、天然气运输、石化、压力容器等行业。

4、无锡智科的地位： 如今，无锡智科设计制造的CNC-CP系列火焰等离子数控相贯线切割机深受国内外客户的欢迎，并获得客户的高度认可。

四、无锡智科火焰等离子管子数控相贯线切割机的类别及选型：

1、一般来说，根据我们的经验，以下是选择合适的数控相贯线切割机型号的建议：

1) 三轴数控相贯线切割机适用于小型管材的切割，工艺简单：只需切割和直边坡口，适用于最大直径为Φ660mm的管子；

2) 5轴数控相贯线切割机适用于中型至中型大型管材的切割：定长切割和切割斜坡口，适用于最大直径为Φ2,000mm的管子；

3) 6轴和7轴大型数控相贯线切割机适用于大尺寸（直径和管壁厚度）管道的切割，适用于最大直径为Φ3,000mm的管子；

2、型号：根据管子直径，数控相贯线切割机标准型号分为4个范围，如下表所示；

3、管材工件的最大长度：标准尺寸为6m、9m、12m。并且，我们可以根据客户的需求设计和生产非标准尺寸的数控相贯线切割机。

五、无锡智科火焰等离子数控相贯线切割机的主要规格及数控控制轴：

详细介绍参见CNC-CP系列数控管子相贯线切割机各产品型号：

4.       无锡智科数控相贯线切割机适用的工件规格：
