无锡智科U肋板加强筋单元焊接变形矫正机和钢板拼接焊缝矫平机，造船、港口机械、钢结构生产的重要设备

A. 角钢板加强筋单元矫正机的应用：

1. 应用于：在造船、起重机、桥梁、港口机械、工程机械等行业中，采用专门设计的大型机器对不同生产阶段的各种在制品（WIP）进行矫正，例如U肋板、钢板拼焊焊缝；
2. 重要性：作为小众产品，这些大而重、结构复杂的矫正机械使用量虽小，但至关重要；

B. 角钢板加强肋矫形机的功能：

1. 角钢U肋板单元，被加工成最重要的工件：大截面梁，它是各种生产线工艺技术中不可或缺的组件；
2. 这些大截面梁的规格通常是：
1) 板厚从8mm到28mm；
2) 截面高度从1000mm到1500 mm；
3) 截面宽度从1500mm到3000 mm；
4) 整个大截面梁长度为20m 到30m；
5) U肋板加强筋单元的结构：这些大截面梁由角钢板加强筋单元制成，该加强筋板由一块大型钢板构成，顶部焊接有1至3根角钢作为平行的加强筋：

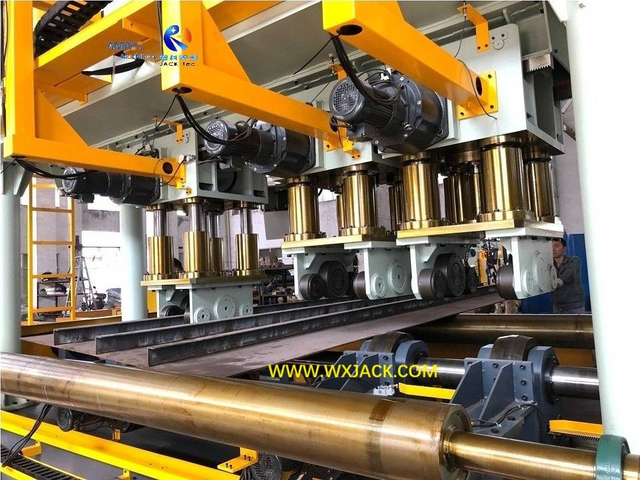

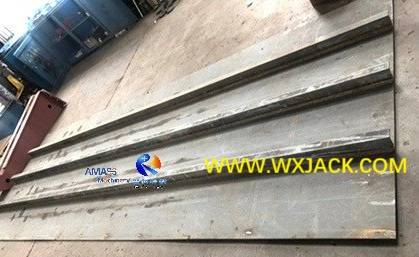

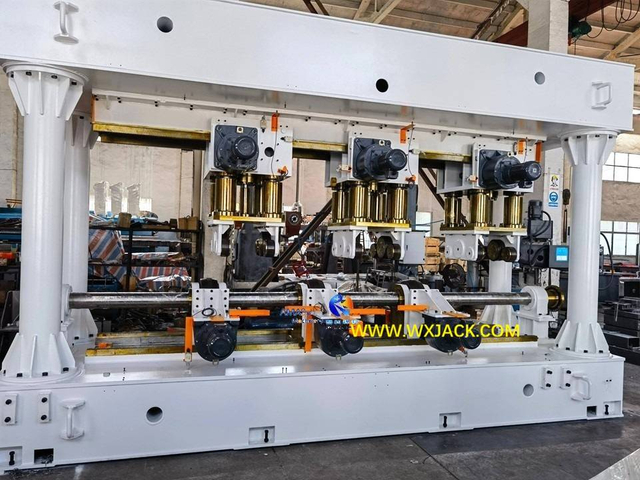

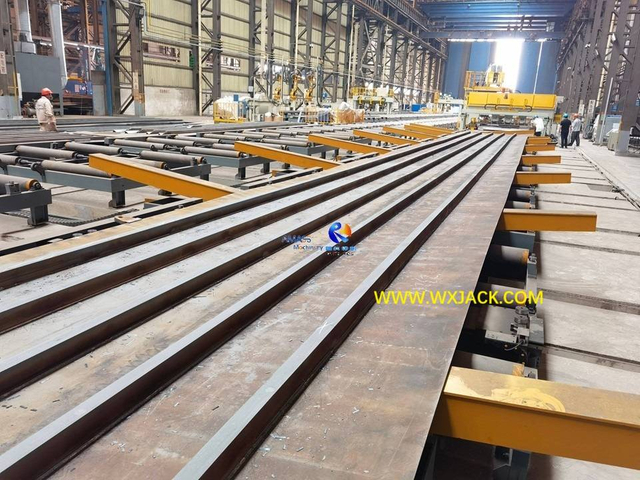

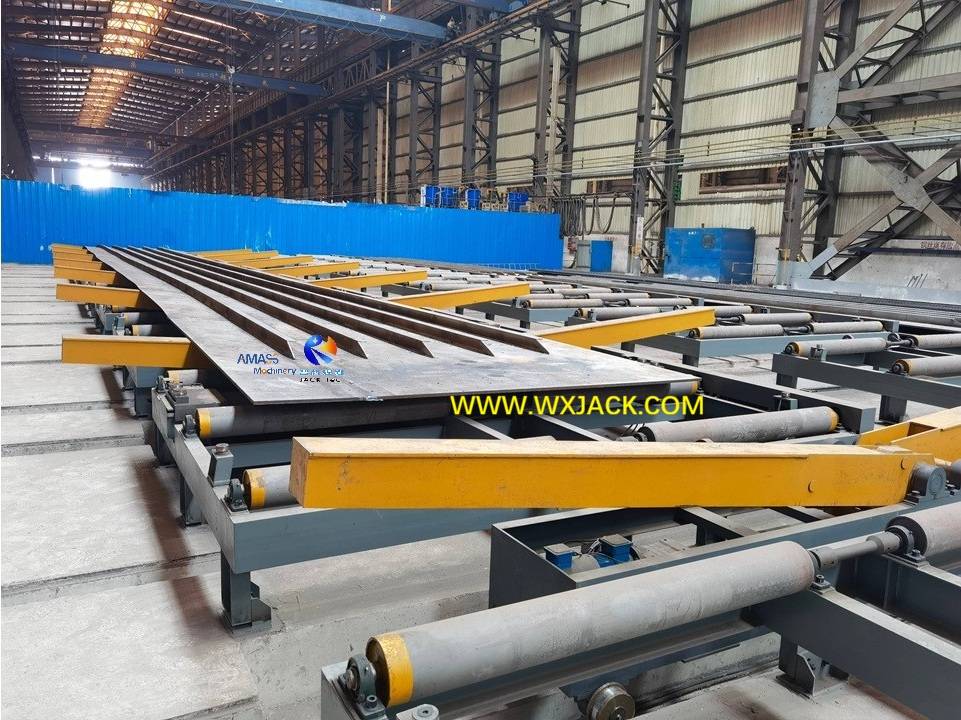

一块角钢加强筋板，由无锡智科角钢板加强筋单元矫正机矫正：( 图 1 )

3. U肋板加强筋单元焊接变形矫正机的任务：

1) 焊接变形：这些加强筋板单元通常比较长，截面比较小，在其底板焊接上角钢作为加强筋后，由于焊接热输入的影响，存在两种焊接变形：
a) 底板表面不平整；
b) 角钢纵向扭曲；
为完成下一步加工，这些变形了的角钢加强筋板需要专门矫正：

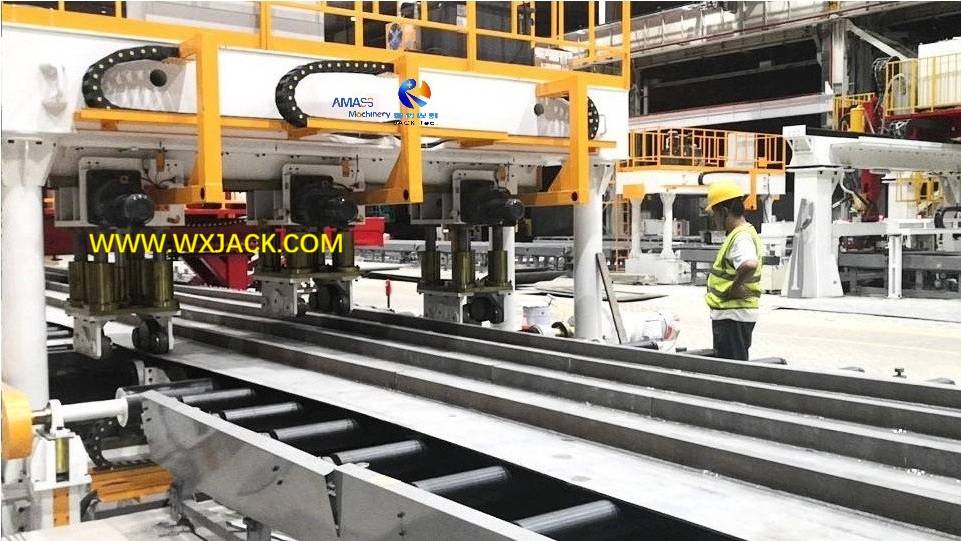

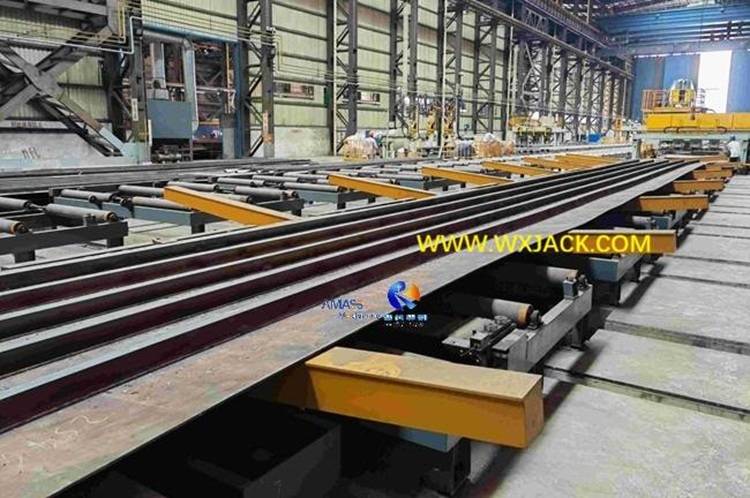

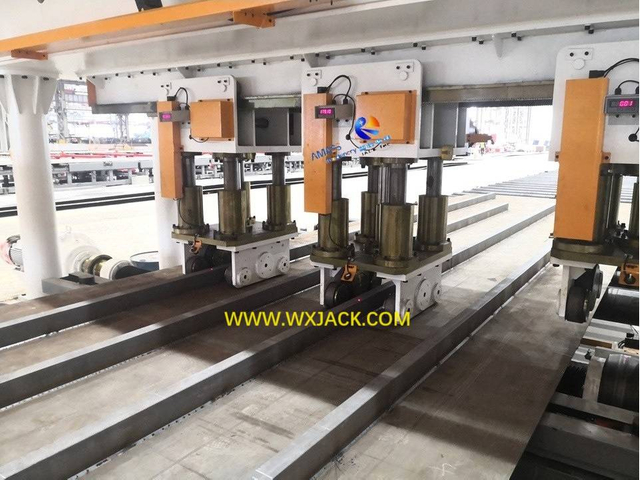

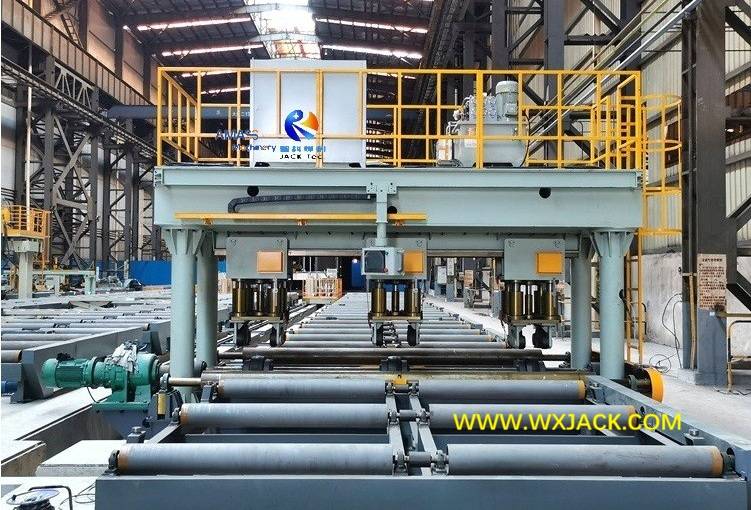

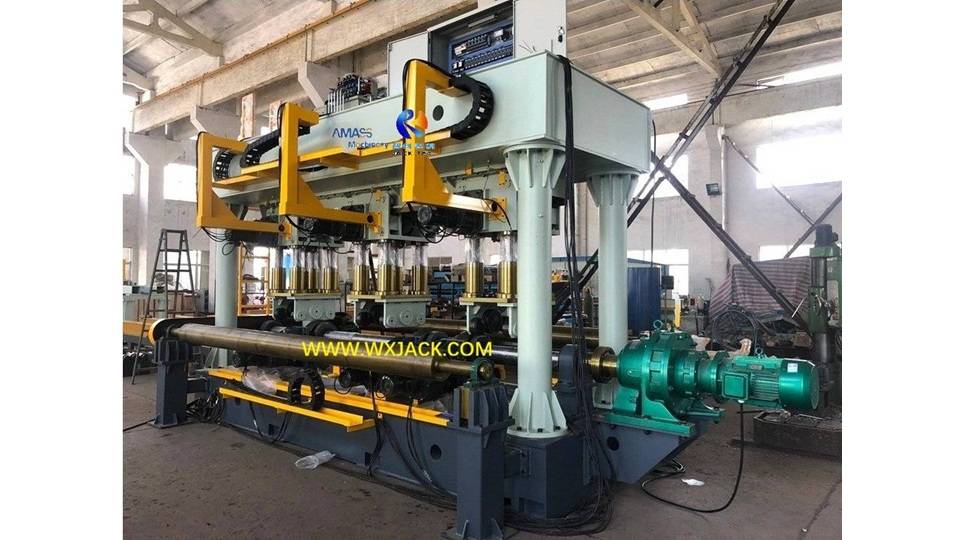

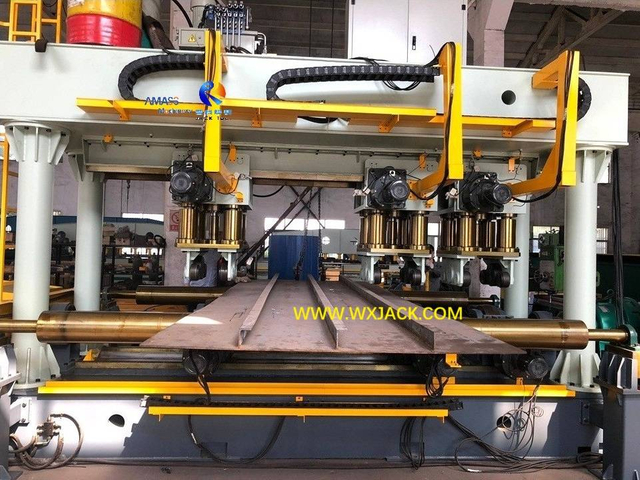

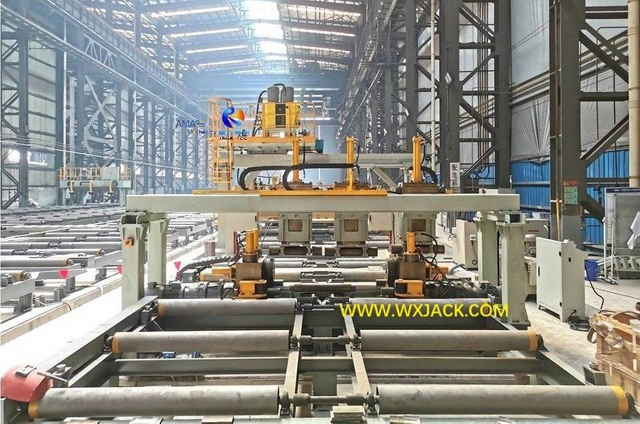

2) 在一家造船业的客户工厂，一台无锡智科J28型角钢加强筋板单元矫正机在矫正一块20米长的角钢加强筋板：( 图 2 )

4. 使用无锡智科角钢加强筋板单元矫正机：

1) 为什么需要这种矫正设备？在生产这些加强筋板的过程中，角钢焊接在底板上后，由于焊接热输入，成型的加强筋板单元通常会产生一定程度的变形。无锡智科设计生产的J系列U肋板加强筋单元焊接变形矫正机，正是用于矫正这些焊接变形的加强筋板单元：

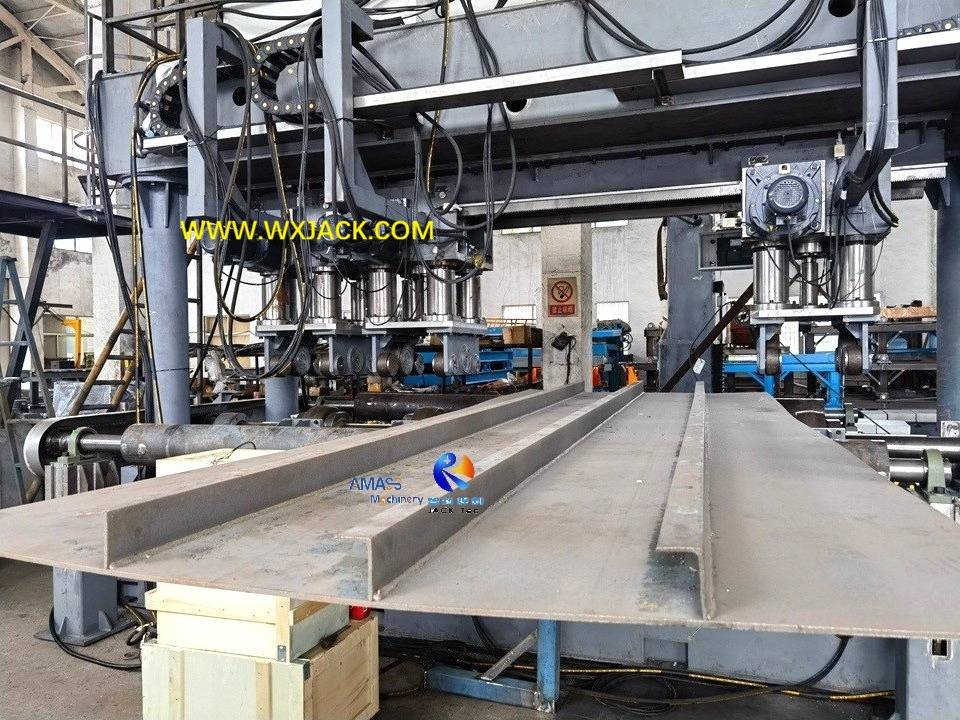

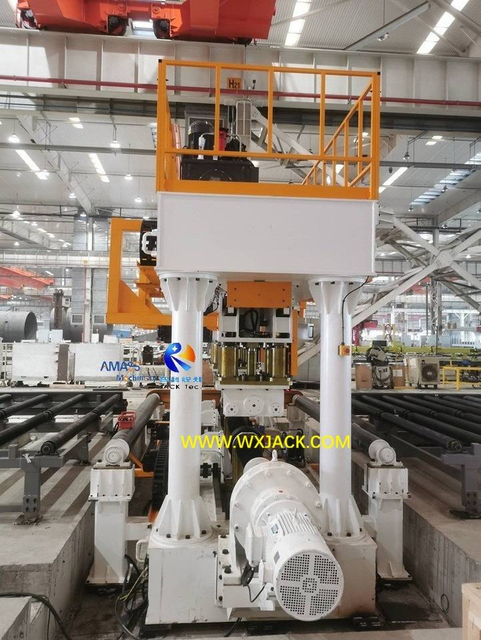

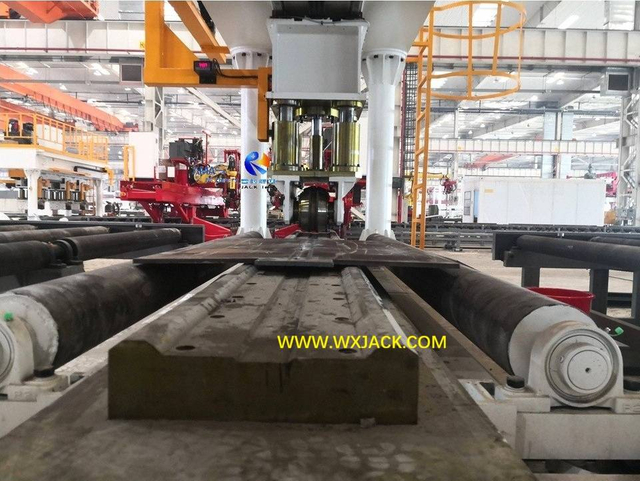

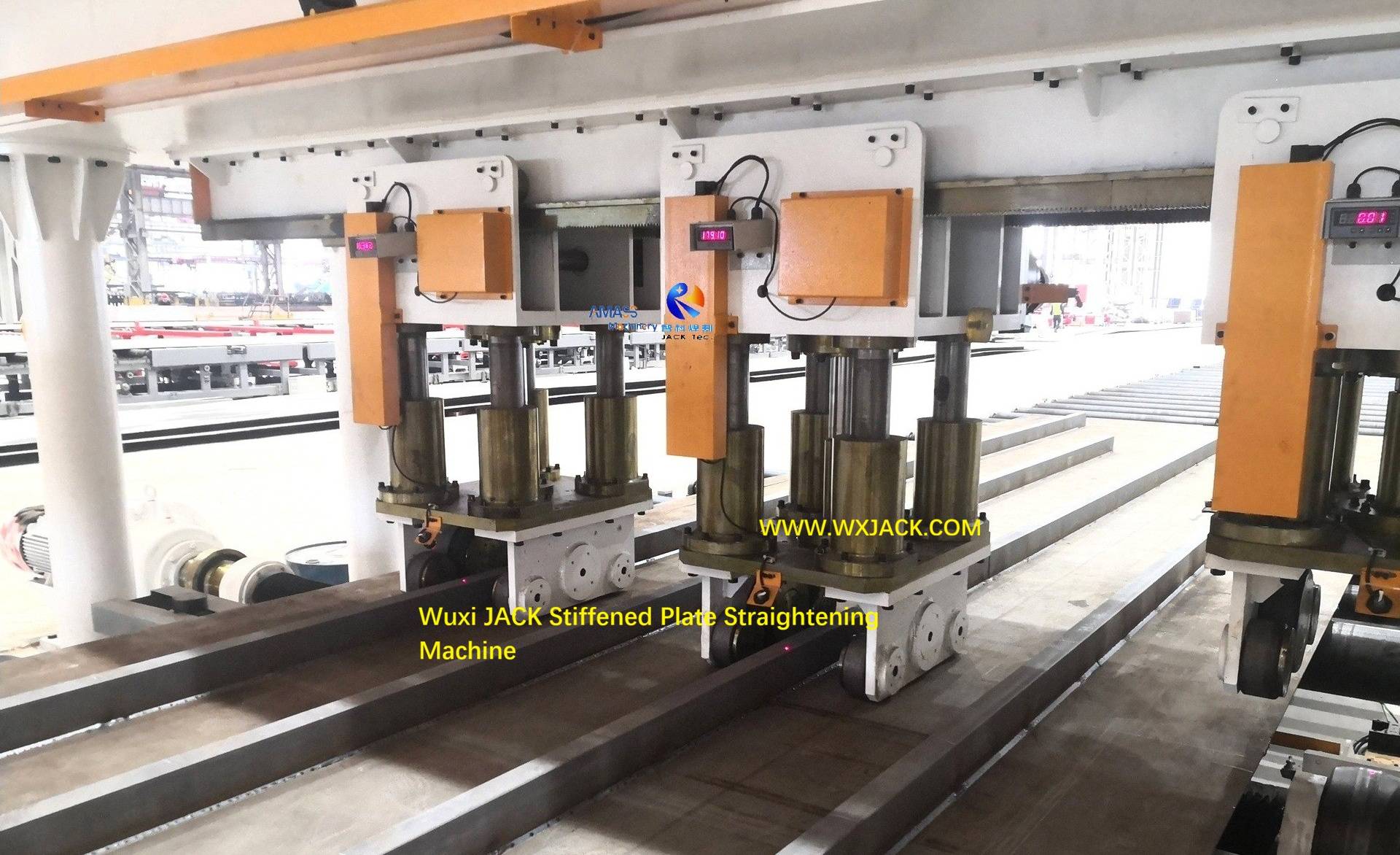

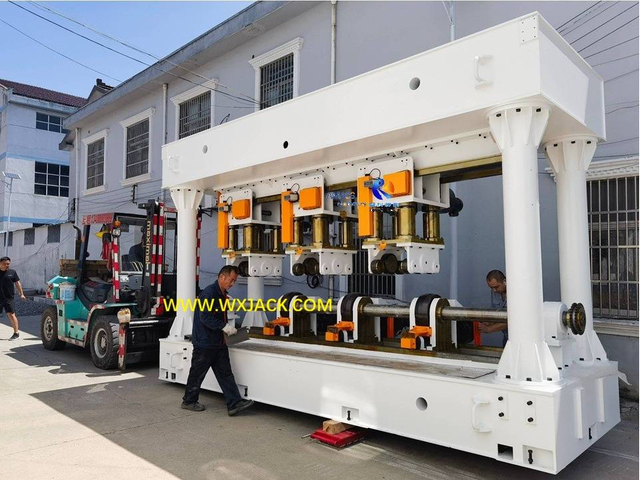

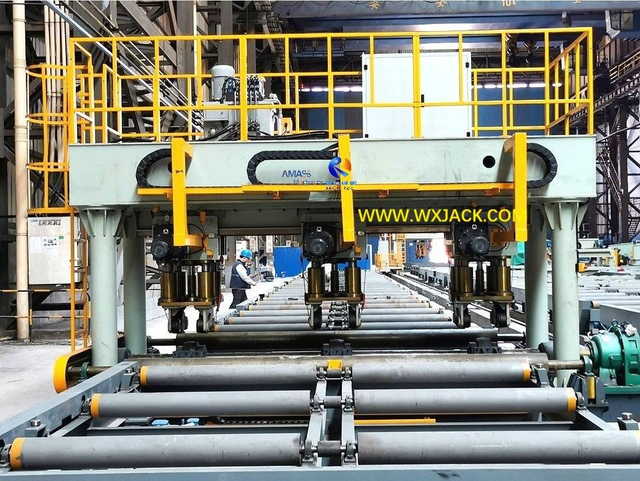

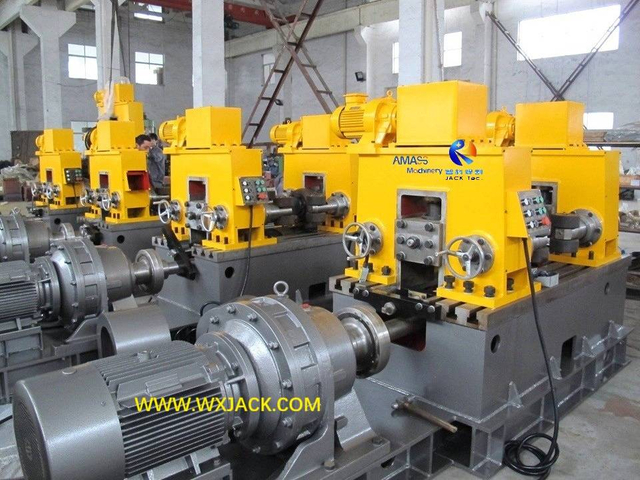

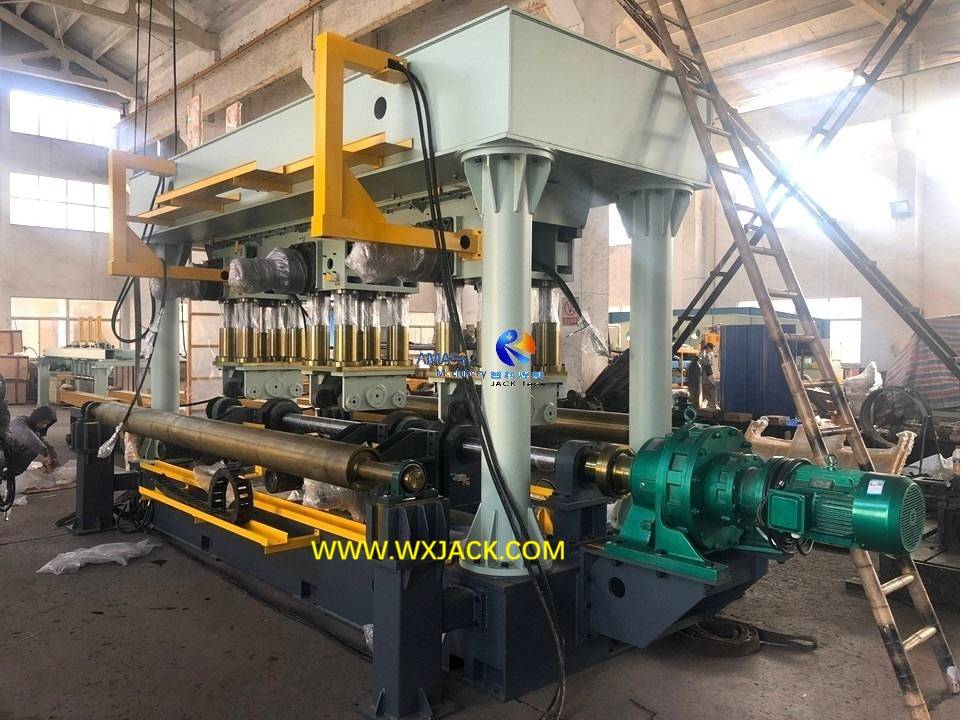

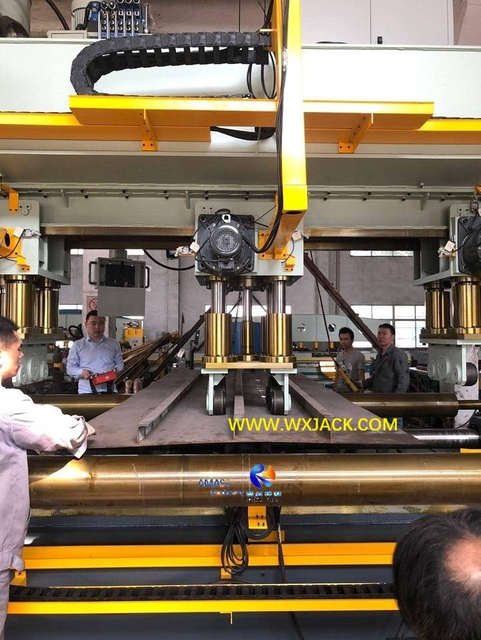

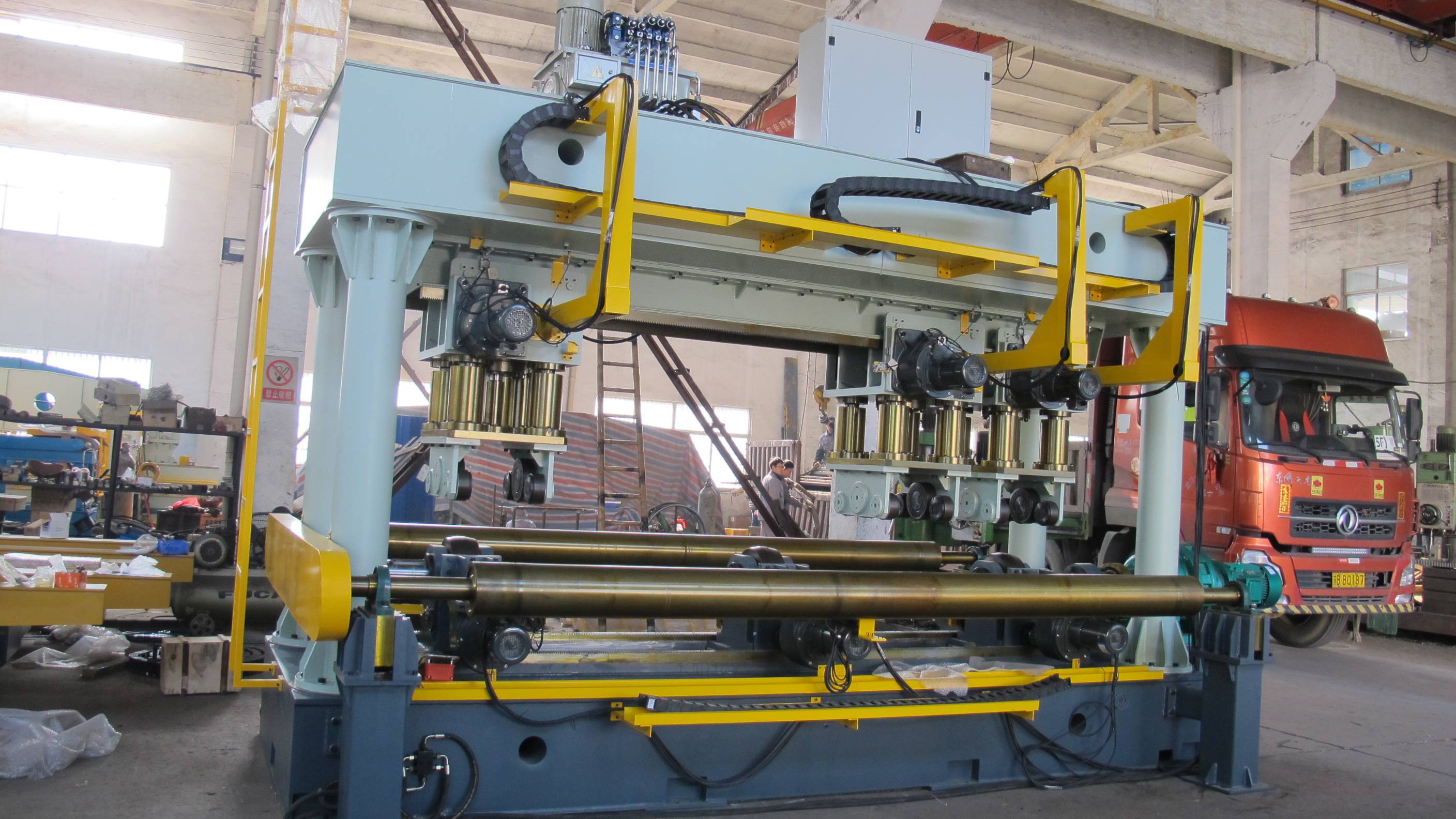

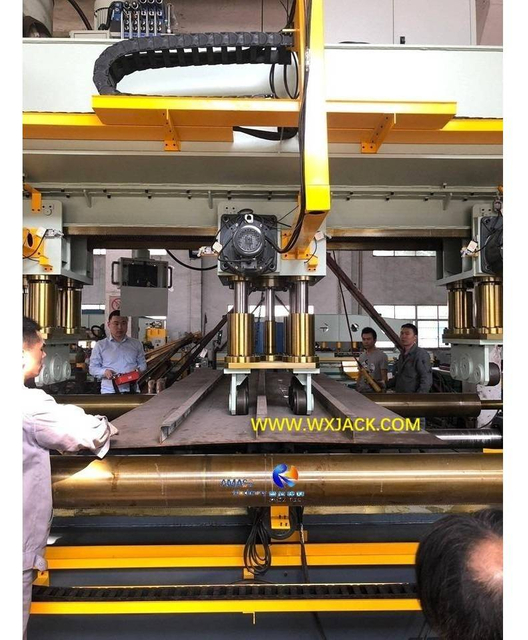

2) 在无锡智科生产车间，工程师与操作工们在对J28型角钢板加强肋矫形机进行性能测试，试矫一块角钢加强筋板单元： ( 图 3 )

C. 钢板拼接焊缝矫平机：

1. 用途：这是一种更小众、专门设计的钢板矫正机，顾名思义，用于矫正钢板拼接焊缝处形成的焊缝凸起。钢板拼接操作由MP系列钢板拼接机完成；
2. 通过这种方式，可以对一块拼焊完成的大型钢板进行矫平，再用于船舶制造和港口机械等大型机械的零部件和组件的生产；

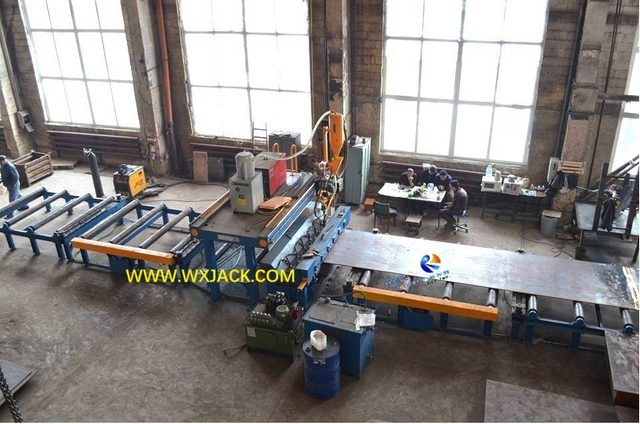

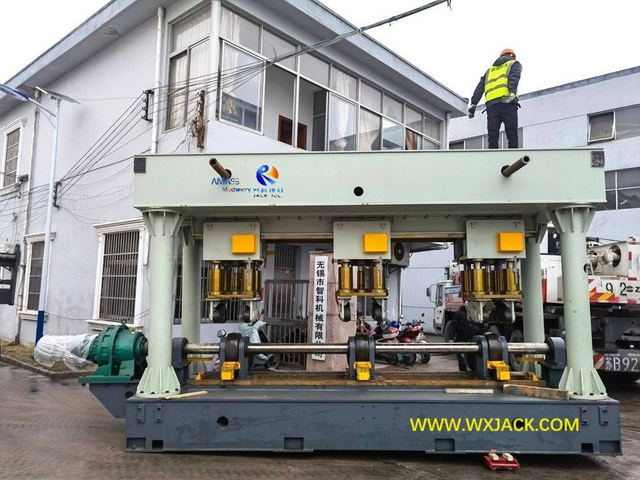

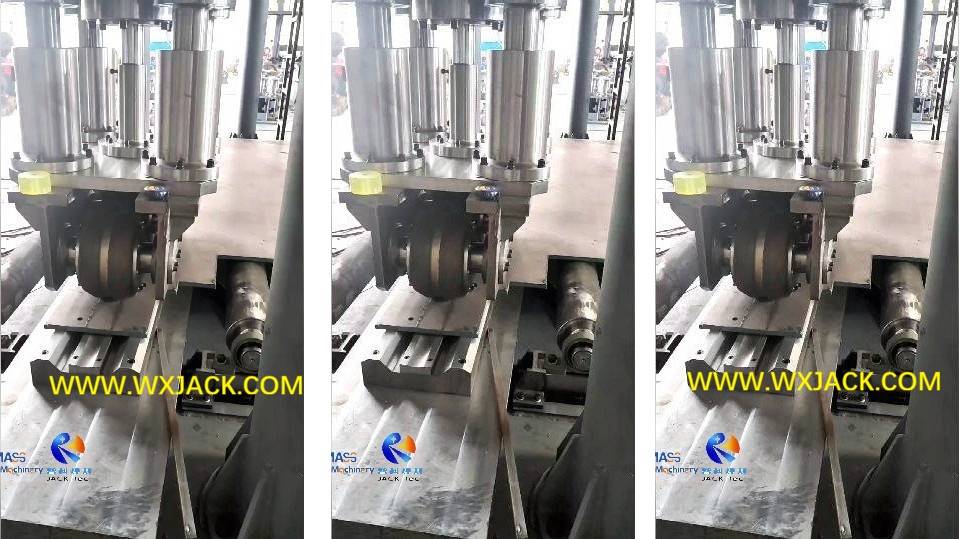

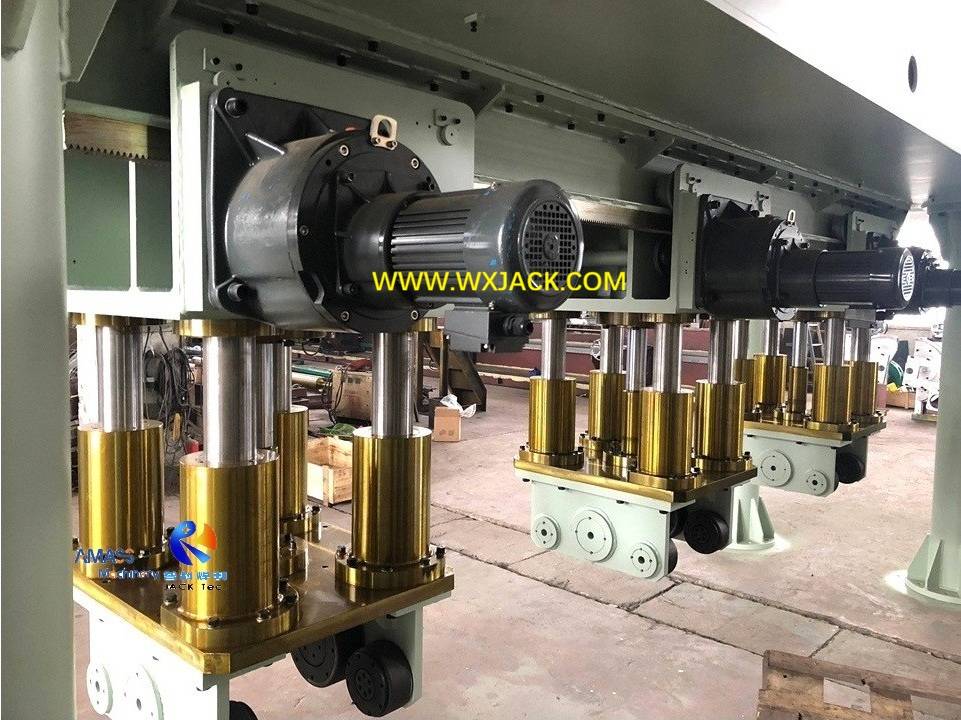

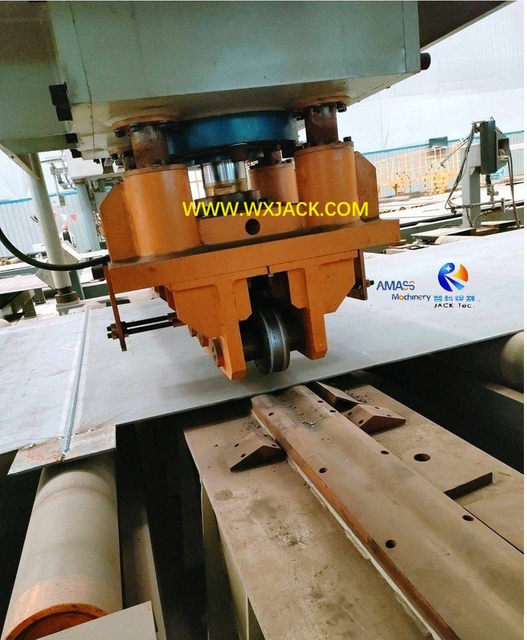

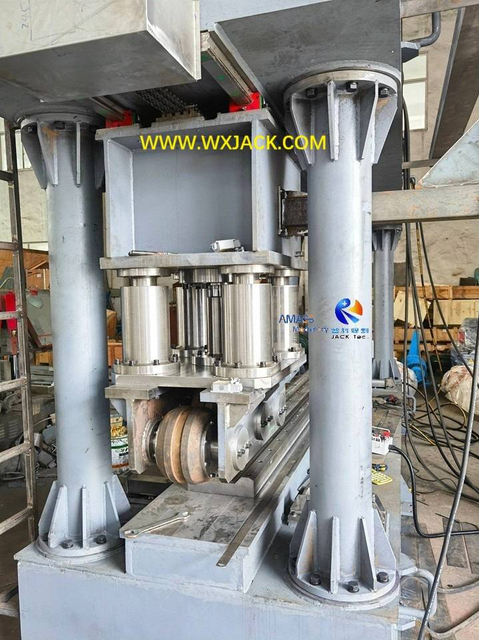

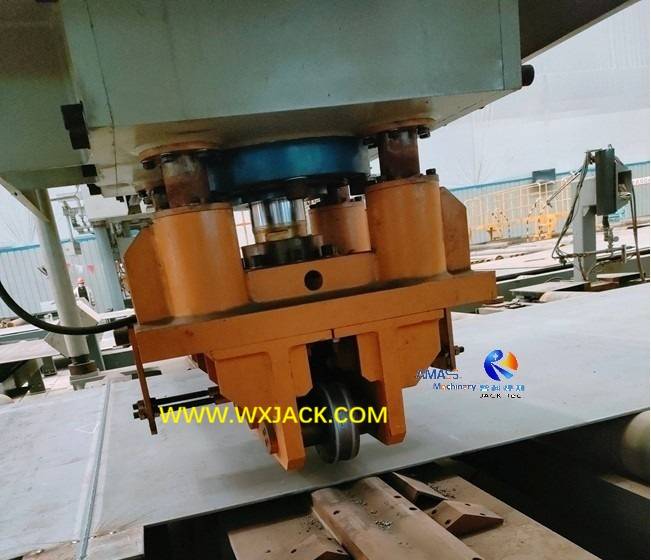

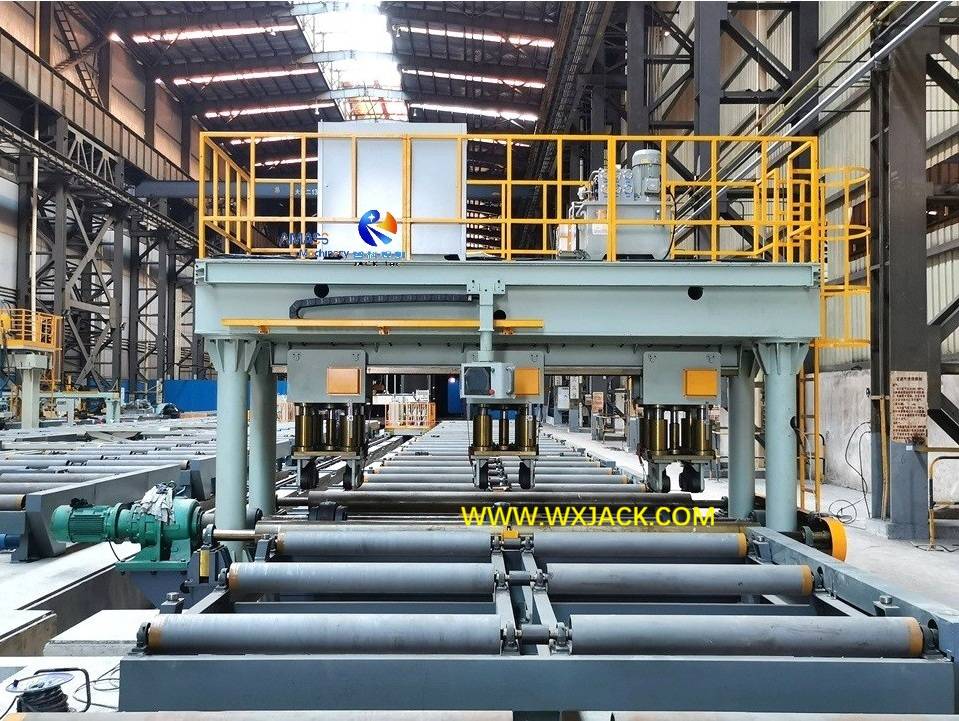

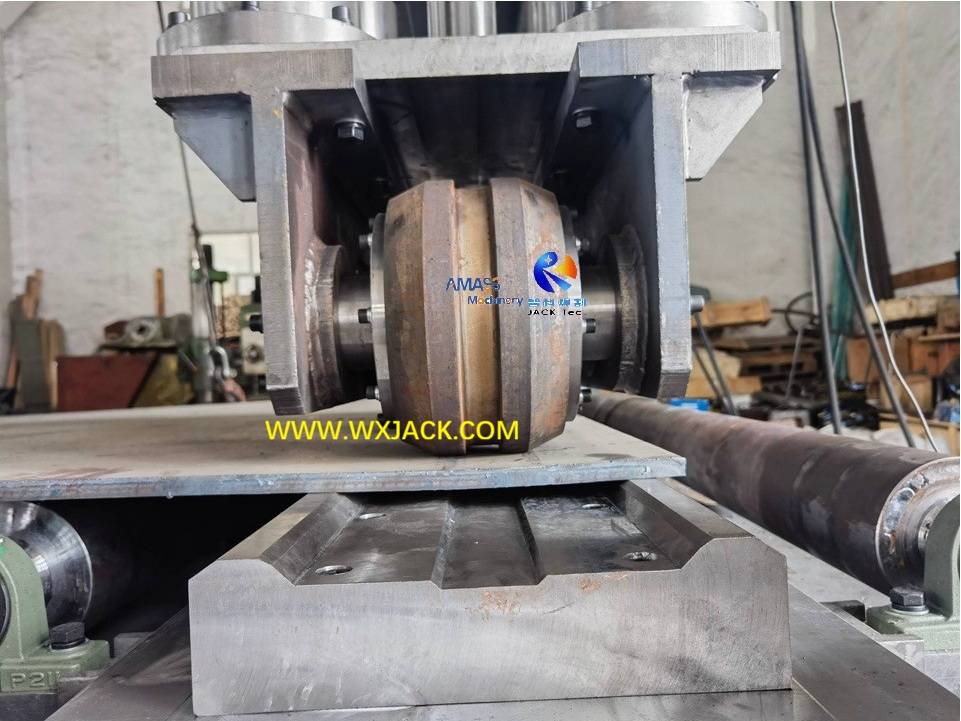

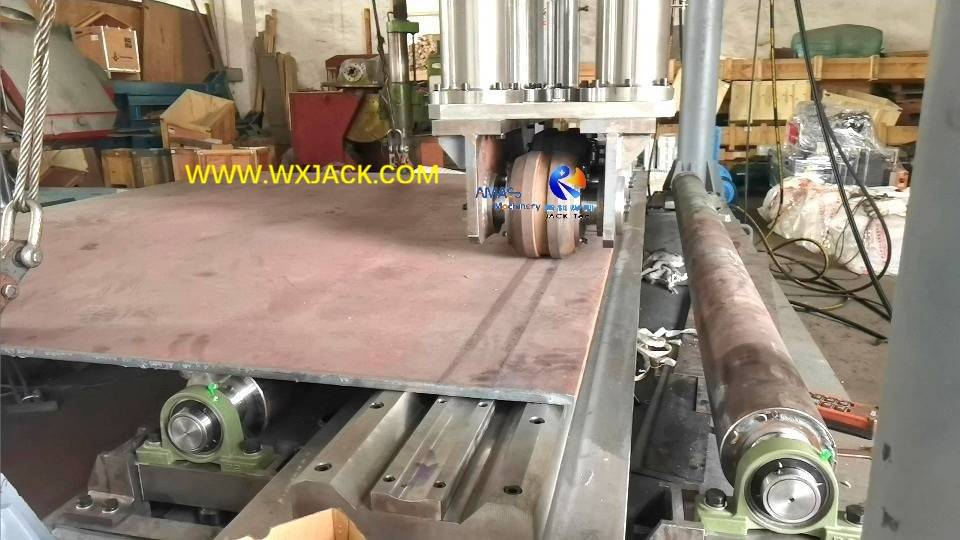

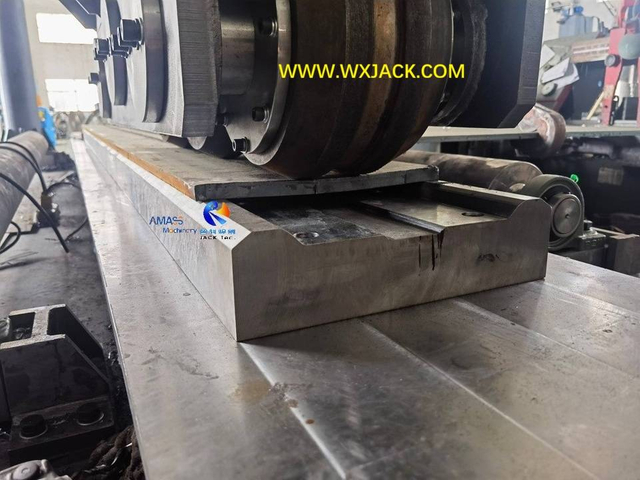

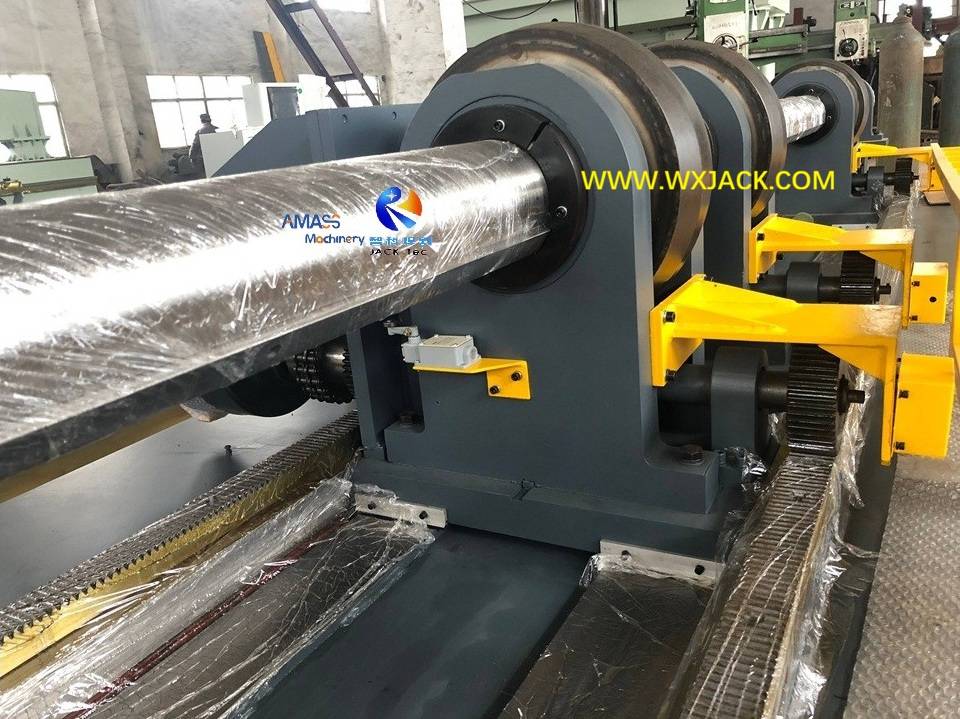

3. 无锡智科JF16型钢板拼接焊缝矫平机的工作单元及工件（拼板焊缝）：( 图 4 )

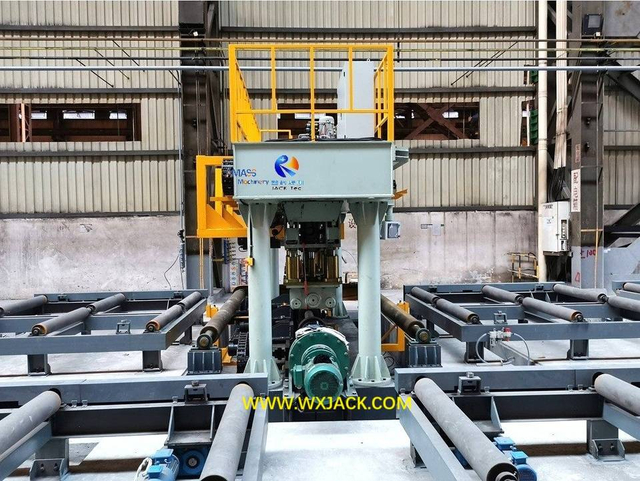

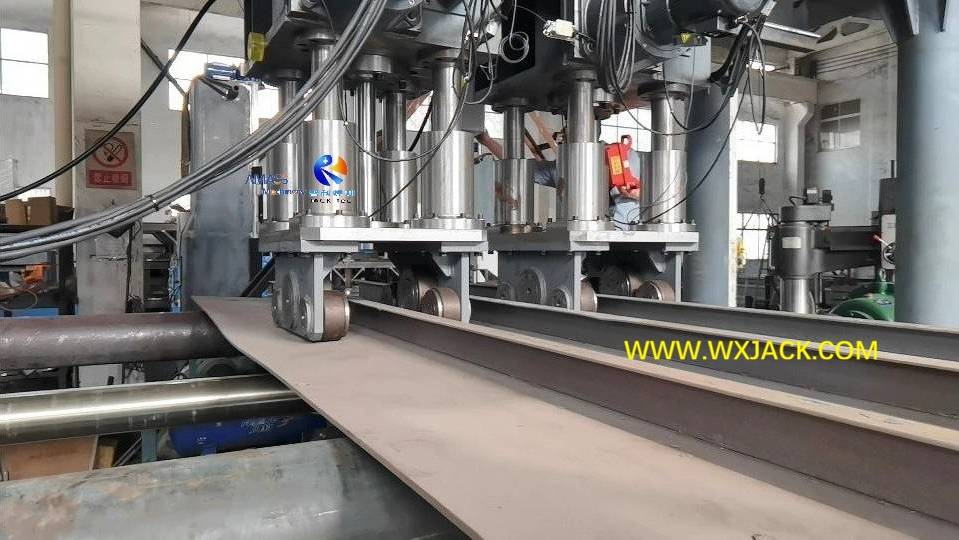

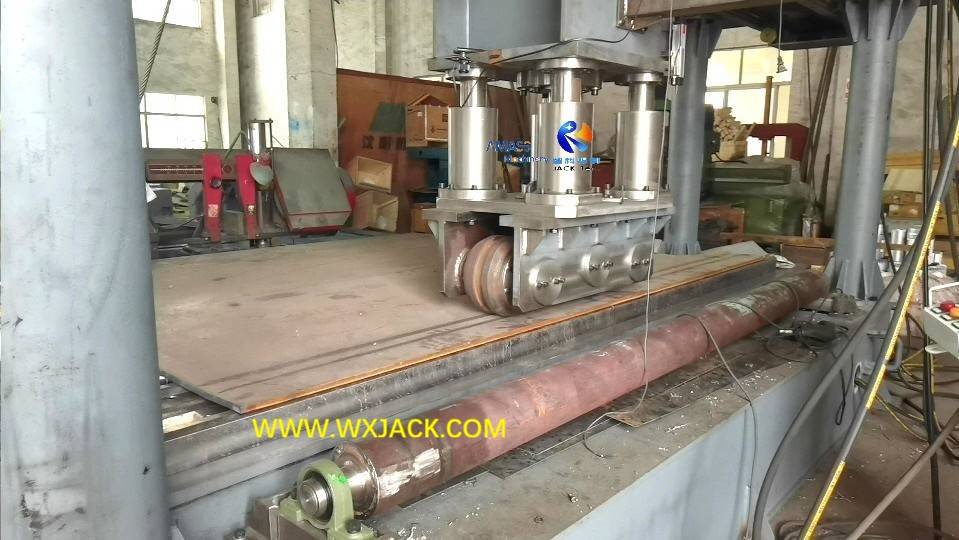

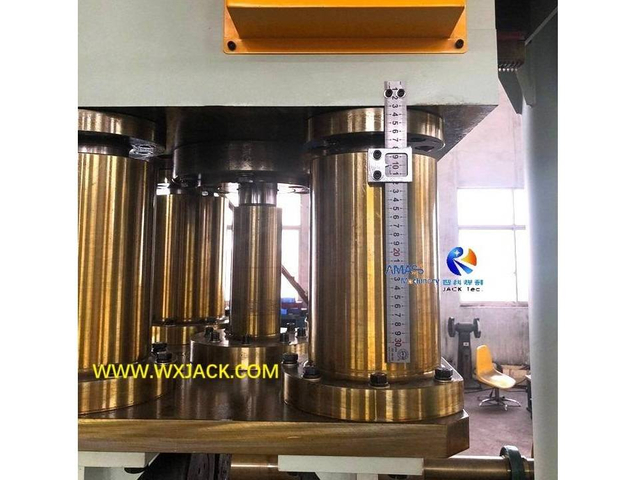

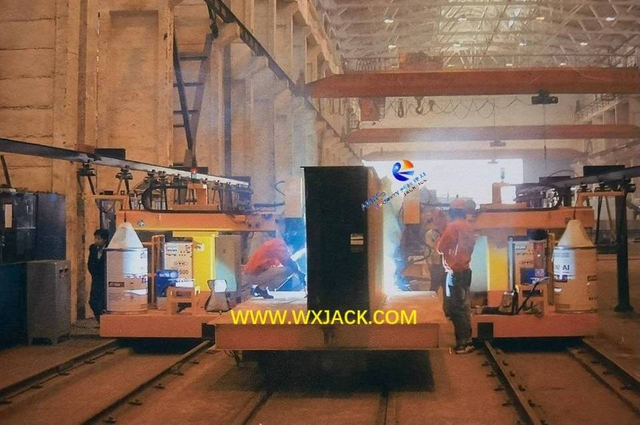

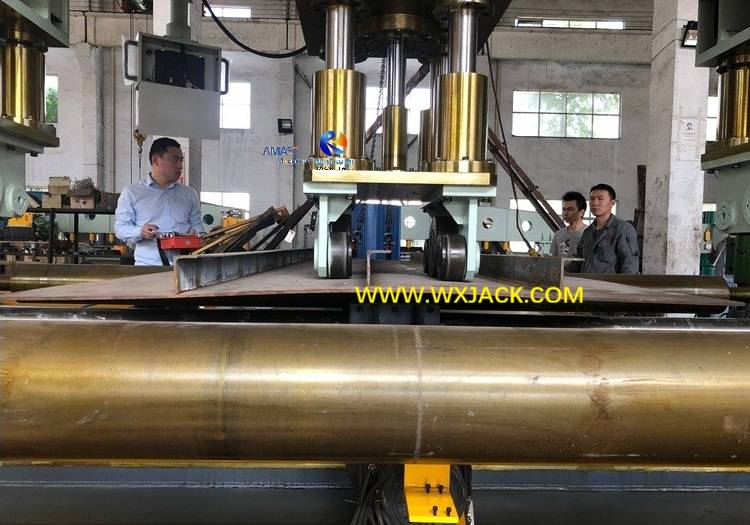

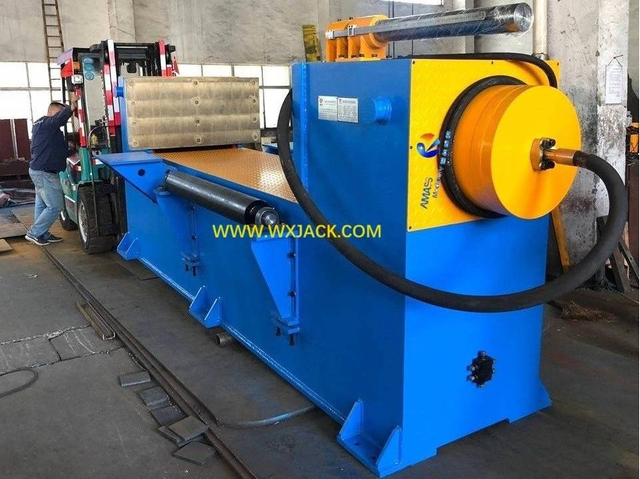

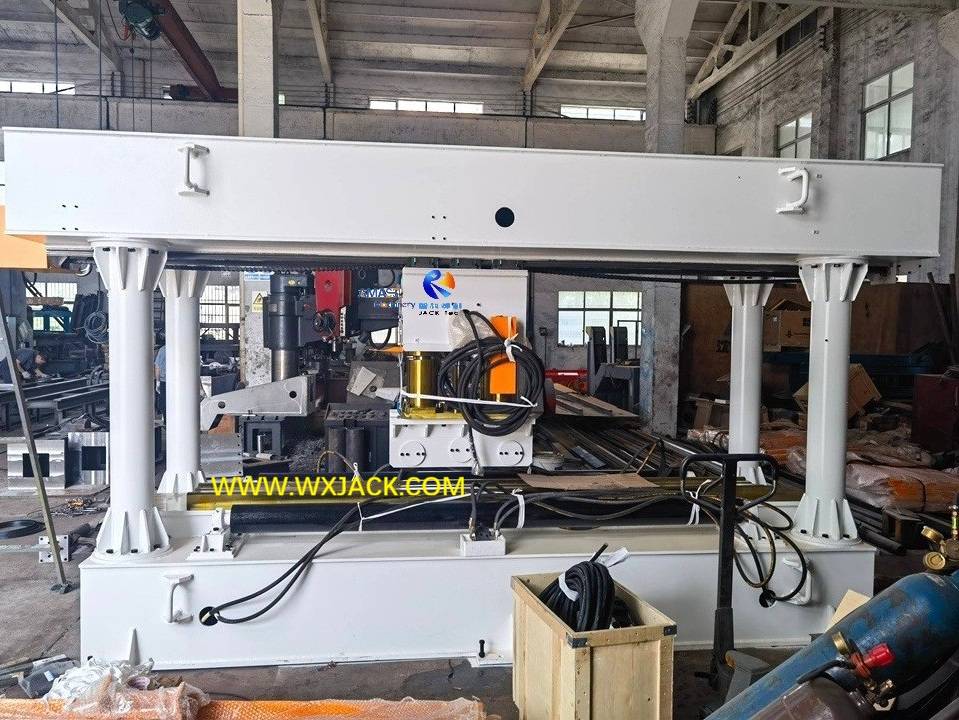

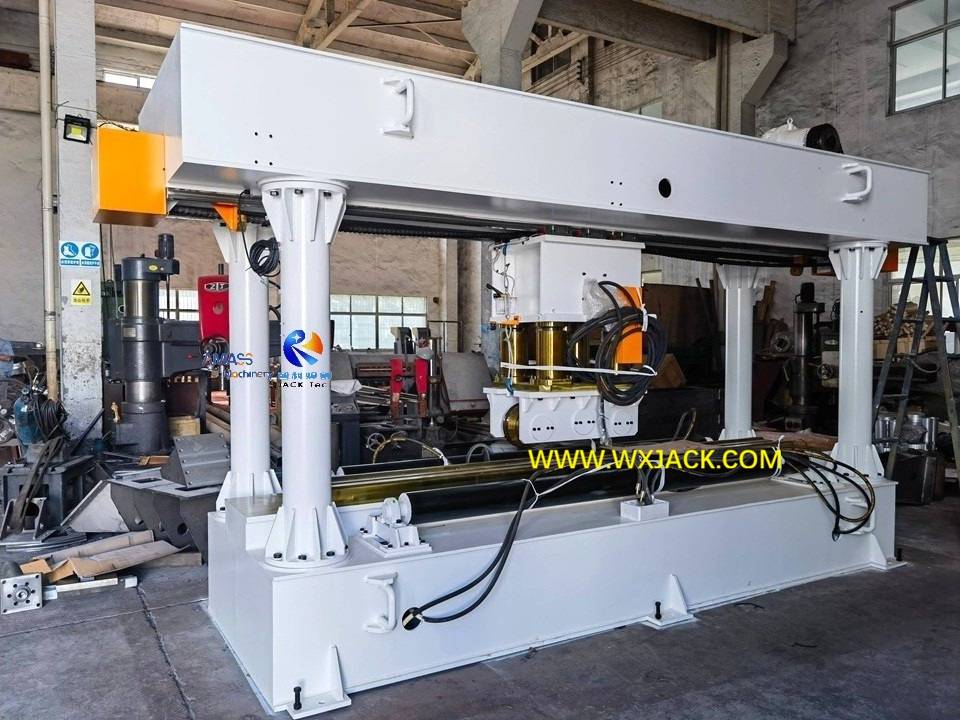

4. JF16型钢板拼接焊缝矫平机在无锡智科车间进行矫平性能测试：( 图 5 )

D. 无锡智科角钢板加强筋单元矫正机、钢板拼接焊缝矫平机的规格及优点：

1. 工位：在各种大型生产线上，无锡智科J系列U肋板加强筋单元焊接变形矫正机应用于肋板单元制造工位之后，用于矫正焊接后变形的肋板单元；

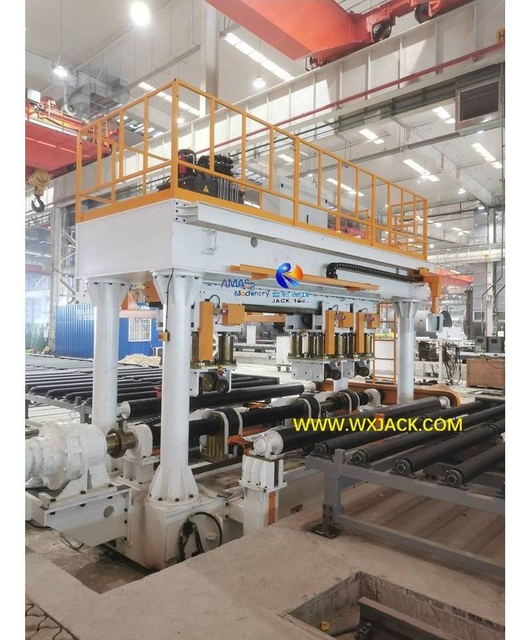

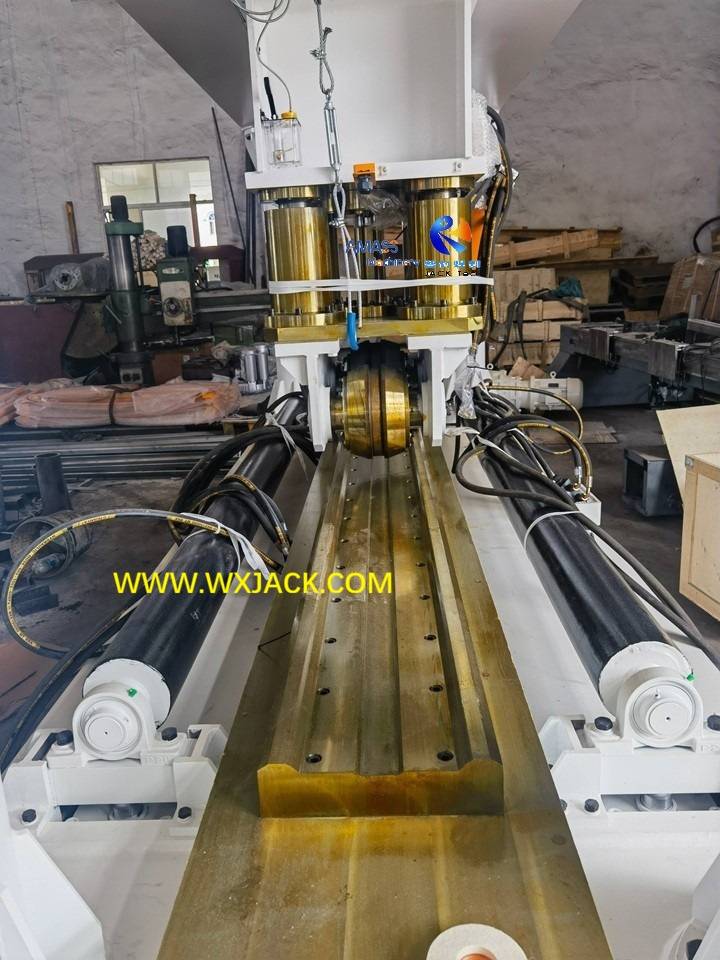

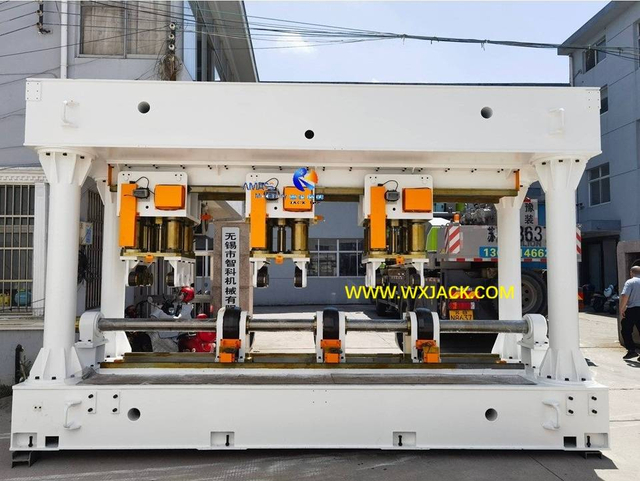

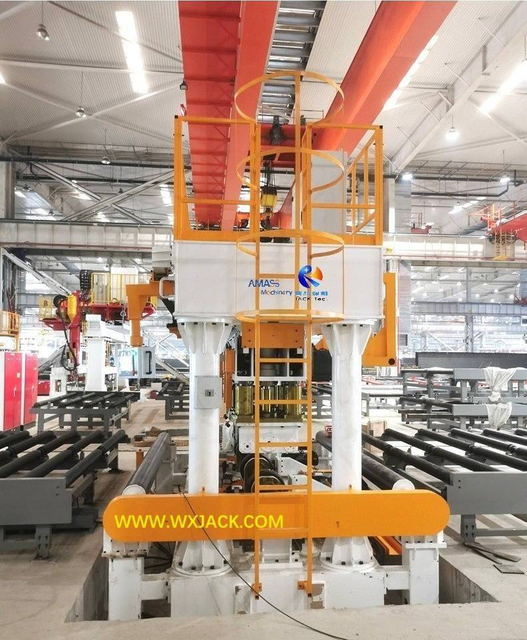

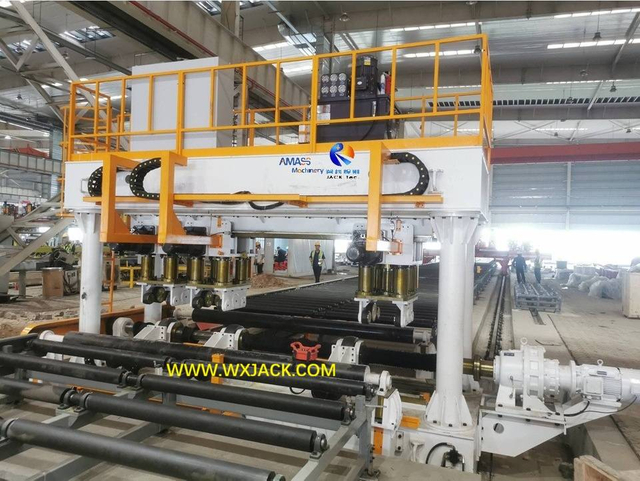

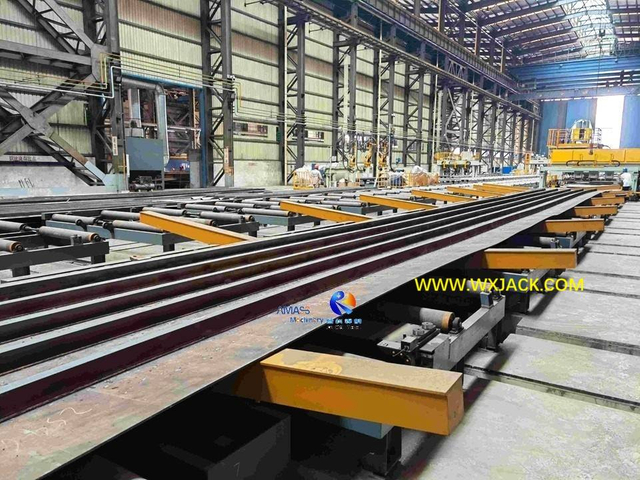

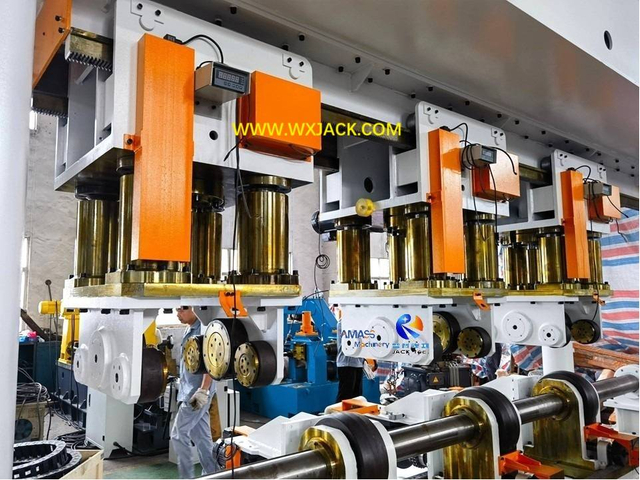

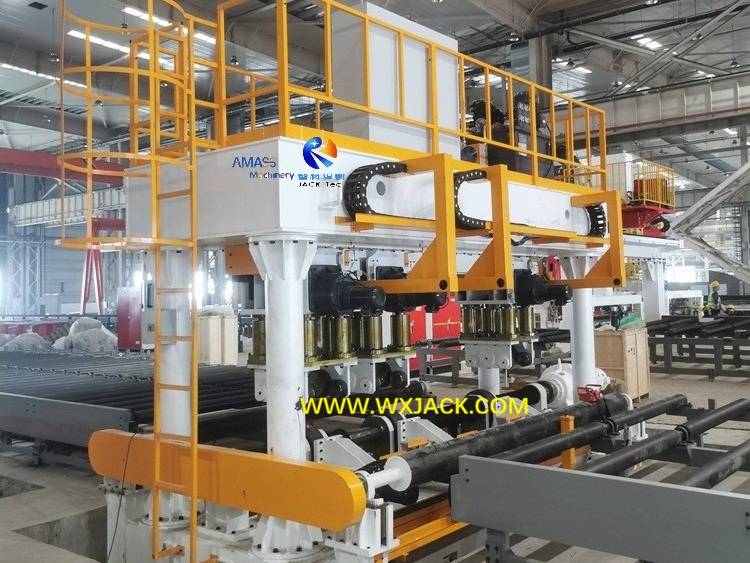

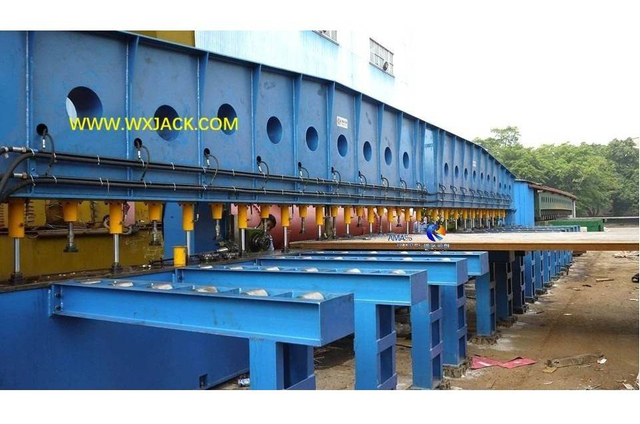

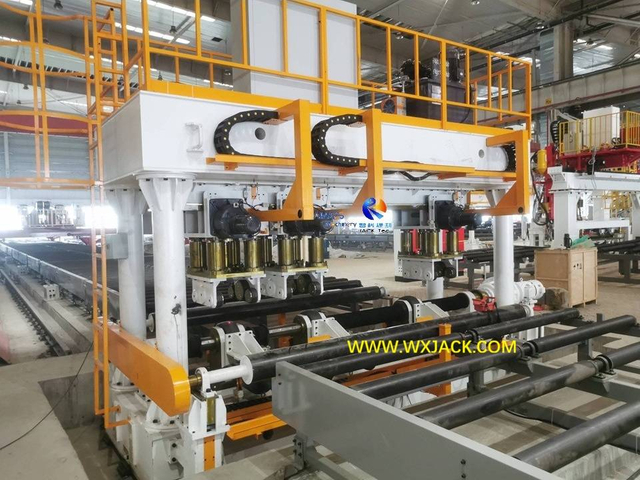

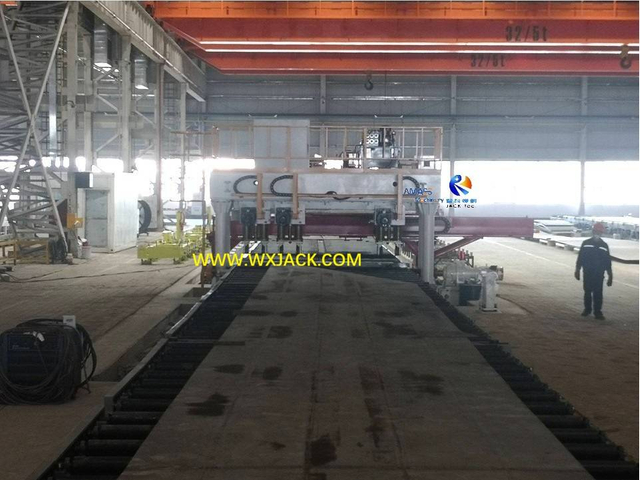

一台安装在广州某造船客户工厂的无锡智科J20型角钢板加强肋矫形机，用于矫正焊接后的加强筋板：( 图 6 )

2. 其他用途：此外，通过矫正操作，可消除肋板加强筋单元的应力，从而提高所生产的大截面梁板单元的整体强度；

3. 无锡智科角钢板加强肋矫形机的适用工件：

1) 底板宽度：1000 mm 至 3000 mm；
2) 底板厚度：8 mm 至 28 mm，对于 J28 型；
3) U肋板单元长度 从 20m 到 30m，或者更长：

4. 无锡智科U肋板加强筋单元焊接变形矫正机的高效、简便、精确操作：

1) 为充分保证肋板和拼接钢板矫正的可靠、稳定和精确运行，整个操作过程采用闭环控制的电路，通过编码器检测矫正单元横向位置并完成反馈通信，再结合友好直观的人机界面（HMI）进行操作：

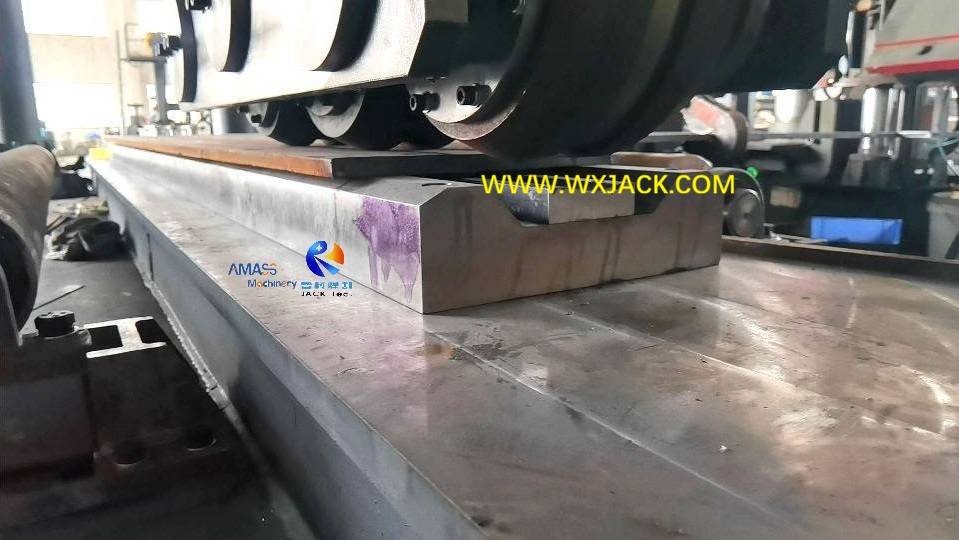

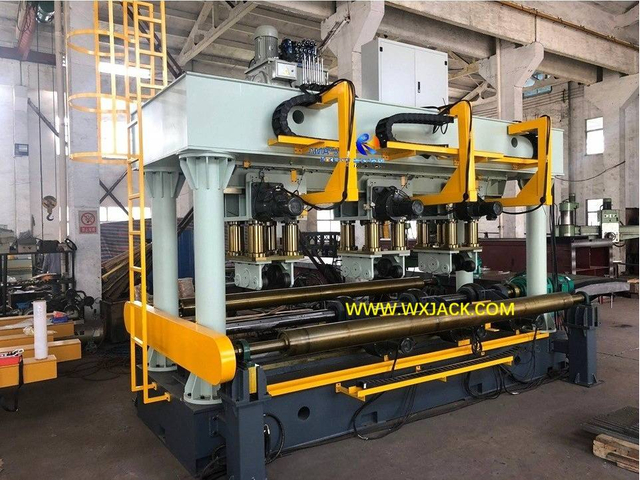

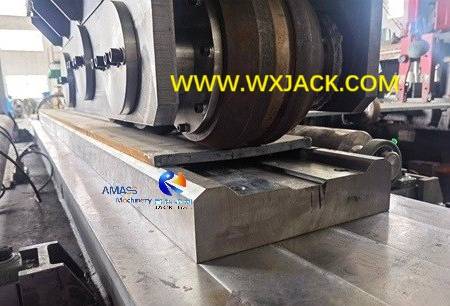

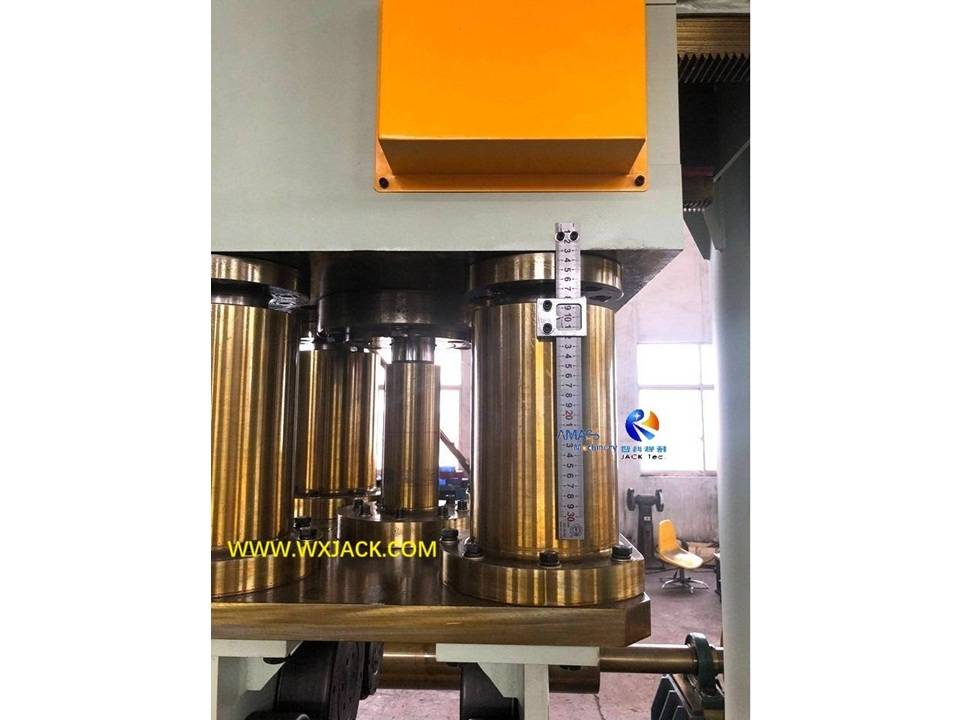

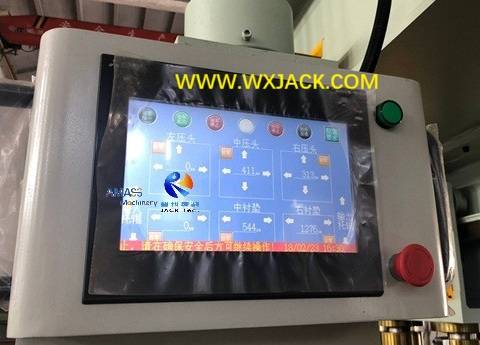

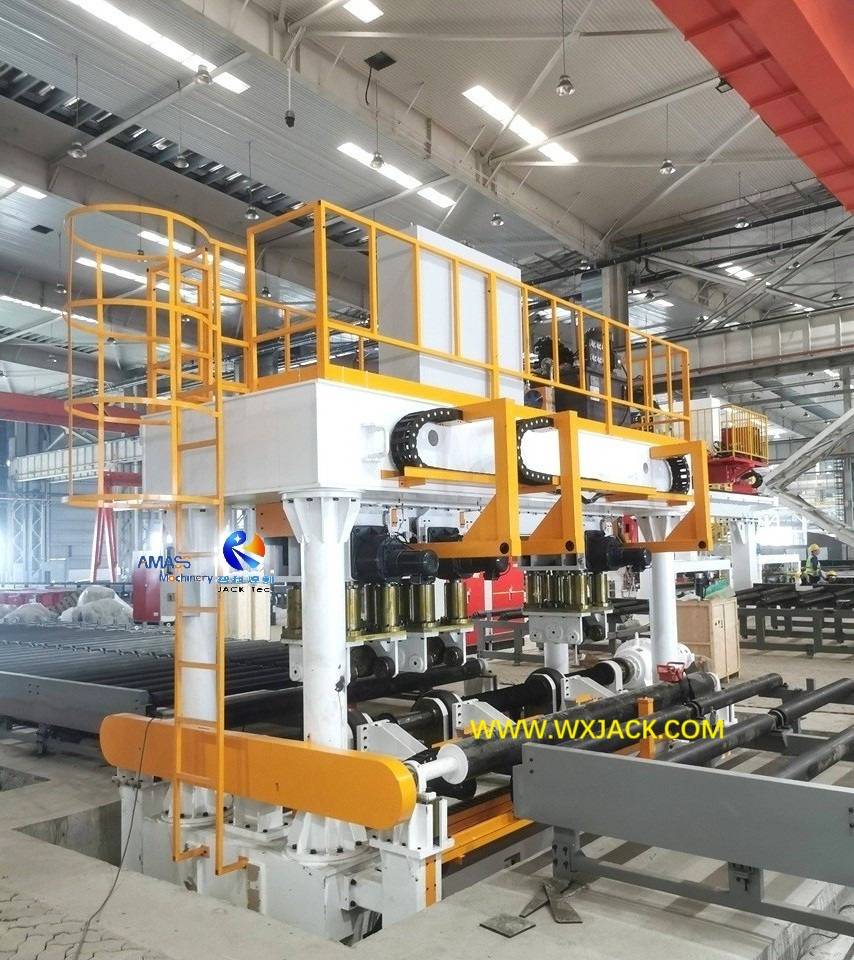

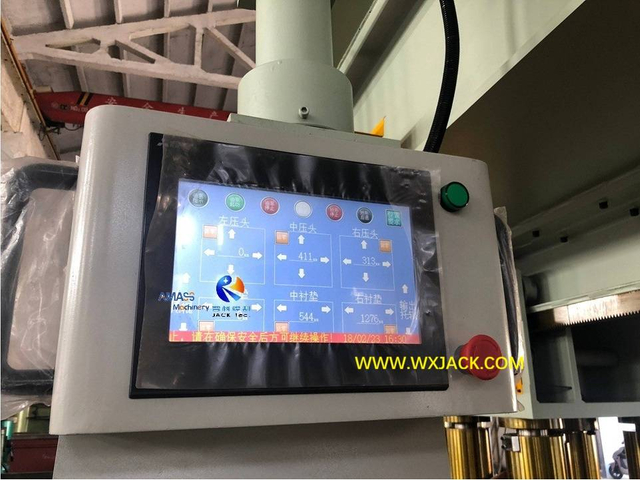

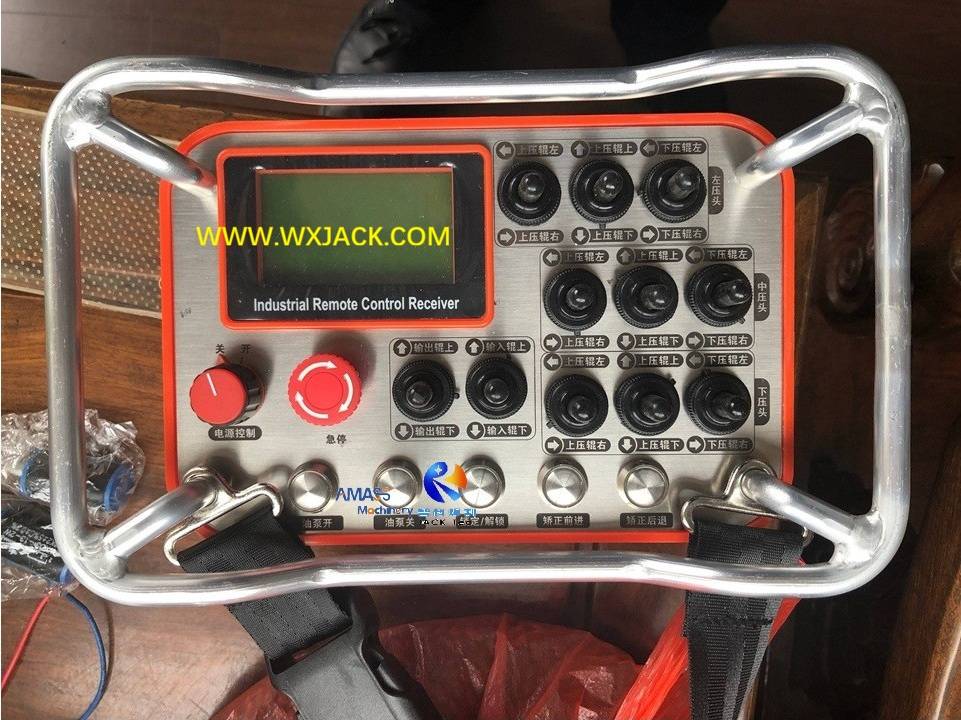

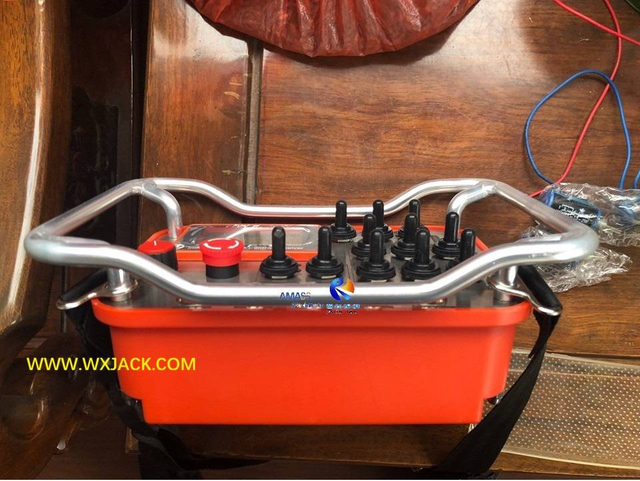

2) 无锡智科 J20、J28型角钢板加强筋单元矫正机的悬臂式HMI操作面板，用于控制加强筋板上的3个矫正机构单元：( 图 7 )

左侧滚动照片：无锡智科生产的角钢加强筋板单元矫正机，其主要部件、组件和功能单元

为有效矫正加强筋板单元，矫平拼板焊缝，无锡智科生产的J系列U肋板加强筋单元焊接变形矫正机、JF系列钢板拼接焊缝矫平机需配置以下功能单元：

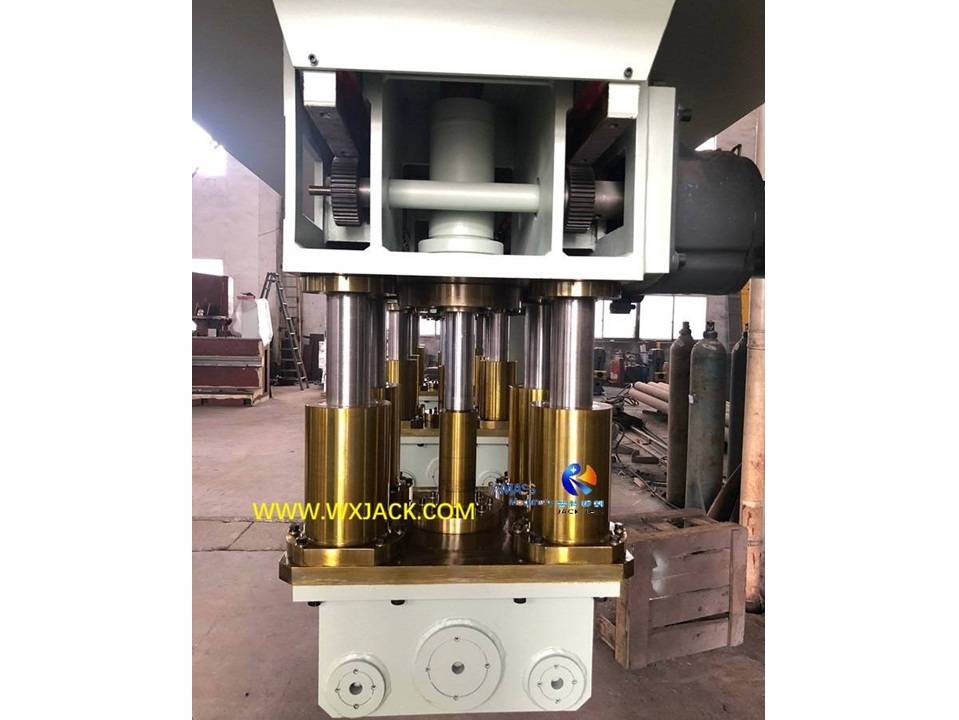

1. 矫正单元：J系列矫正机每台配置3组矫正机构，用于矫正加强筋板上的角钢和底板；JF系列矫平机每台安装1组矫平机构，用于矫平拼板对接焊缝。每台矫正机构由顶部组装的下压式矫正头（配备6个矫正辊）和底部固定的矫正辊组成；
2. 矫正机构横向移动机构：机器运转过程中，每组矫正单元均可水平移动，以适应钢板上不同位置和宽度的角钢（作为加强筋）。矫正单元的水平移动行程由电气限位开关和橡胶挡块控制；

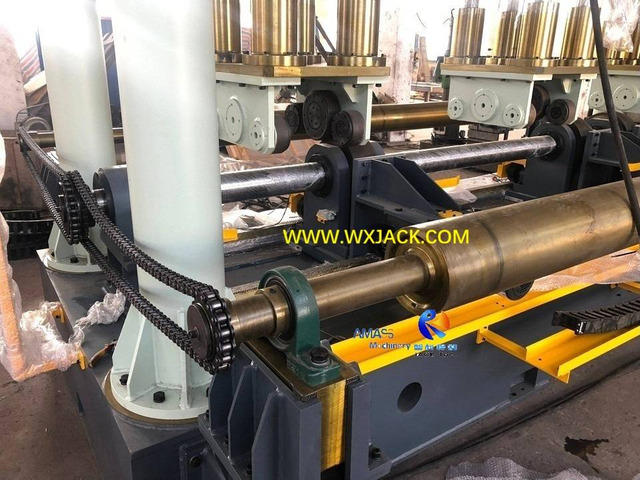

3. 底部支撑辊：在角钢板加强肋矫形机的运转过程中，底部支撑辊具有两个功能：支撑工件（加强筋板），并在矫正过程中将其向前输送。该工作运动由交流电机驱动；
4. 电气控制系统：在设备运行中起着关键作用。采用先进的技术控制，由编码器、接近开关、LC、位移传感器、人机界面组成。

1. U肋板加强筋单元焊接变形矫正机的技术特点：

1) 设备型号：最常用的型号有三种：J16、J20 和 J28，这些型号之间的区别在于可矫正的肋板单元底板的最大厚度：16mm, 20mm 和 28mm；
2) 矫正单元数量：根据底板上角钢的数量而定，通常最多为 3 至 4 根。在一台角钢板加强筋单元矫正机中，配备 3 个下行式的矫正机构。底板上相邻角钢（作为板材的加强筋）之间的间距在 225-700 mm范围内；
3) 矫正操作的驱动方式：在无锡 智科 J 和 JF 系列机器中，加强筋板单元和拼板对接焊缝的矫直均采用大型液压油缸强力驱动。加强筋板单元通过机器主机架向前和向后的运动由交流电机驱动。

2. 无锡智科J系列角钢加强筋板单元矫正机的技术参数：

1. 无锡智科JF 系列钢板拼接焊缝矫平机的技术特点：

2. 无锡智科钢板拼接焊缝矫平机的技术参数：

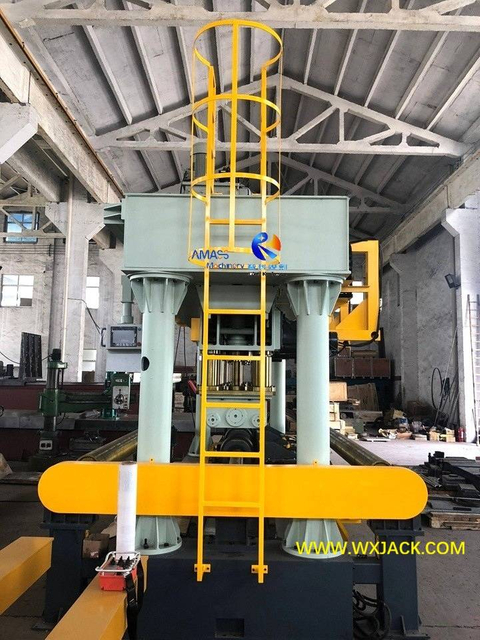

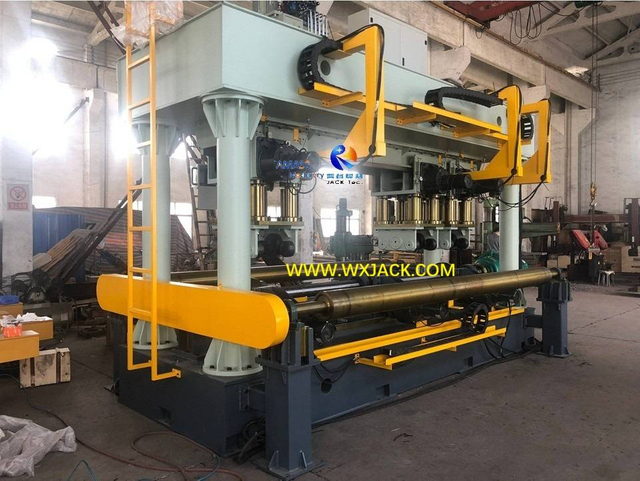

1. 角钢板加强肋矫形机、钢板拼接焊缝矫平机的整体化结构：

2. 无锡智科J28型U肋板加强筋单元焊接变形矫正机在客户工厂：

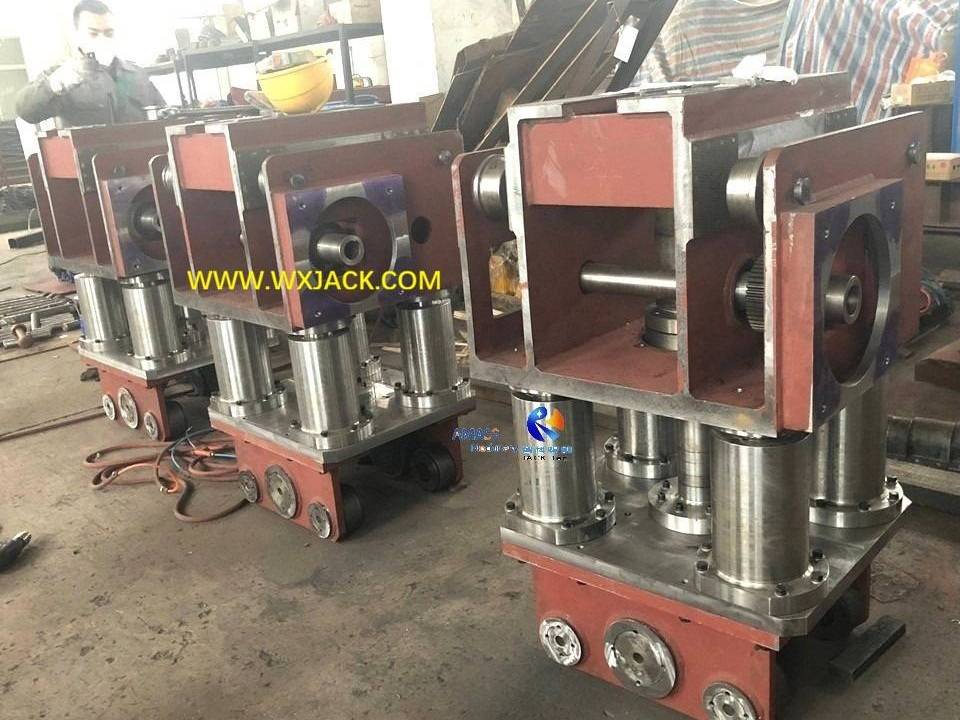

3. 无锡智科角钢加强筋板单元矫正机、钢板拼接焊缝矫平机的矫正机构：
