UBZ12 U型梁箱梁组装焊接机

箱梁生产的第二个关键步骤是其装配和焊接焊缝。 UBZ12盒梁组件和焊接机为此目的。

1。使用和工作步骤:

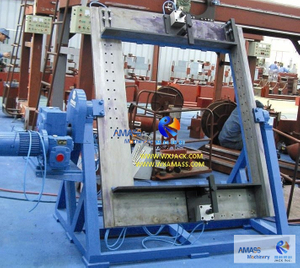

1）该盒子梁组装机的外观见附图。它适用于装配和粘性焊接

将挡板和挡板插入U光束，然后框梁;

2）在工作期间，原材料（板和内部挡板）放在配备的工作台上

输送机组;

3）该盒子梁组装机的移动龙门沿轨道行进;

4）与龙门行驶同时，安装了向下行程滚筒和侧向行程滚筒

在龙门架上的腹板和工件的凸缘紧紧地成形，并在制造上实施粘性焊接

同时组装部分;

5）通过机架行驶，压制工件的整个长度和焊接。完成的擦拭

（工艺中的工作）组装的箱梁梁被远离该盒子梁组件设备发送，并送到

背部焊接或电子焊接的下一步;

6）在该盒子梁组装和焊接过程中的装配流程和粘性焊接的图示

焊接机见附图：第一，粘土焊接内部挡板;二，组装2件网;第三，

手动焊接内部挡板;第四岁，最后，最后一块凸缘组装和焊接焊接。

2。结构:

1）UBZ12 U光束和箱梁组件和焊接机主要由行驶龙门组成，

工作台及其输送机，液压系统，电控系统;

2）其中，行驶龙门是机器的主要和核心单元。所有按压单元（油缸）

此处安装了执行Tack Weld。使用两组电机驱动龙门的行驶

蜗轮减速器;

3）这个U光束盒梁组件机的轨道是38kg / m重型。同时，强度高

连接在两个平行轨道之间的拉杆，避免了轨道下方的外部展开的现象

左右油瓶的效果，从而又保证了这种U光束的组装质量

箱梁组装机;

4）输送机用有循环齿轮减速器驱动并用链条和链轮传递。这是为了任务

辅助装配和粘性焊接过程，以及将工件送到下一站

完成当前机器操作;

5）用该箱梁组件和焊接生产的成品（组装和焊接盒）生产

设备请查看附图。

3.参数和规格:

以下是该U光束盒梁组件和焊接机的参数，以及规格的规格

它产生的工件：
