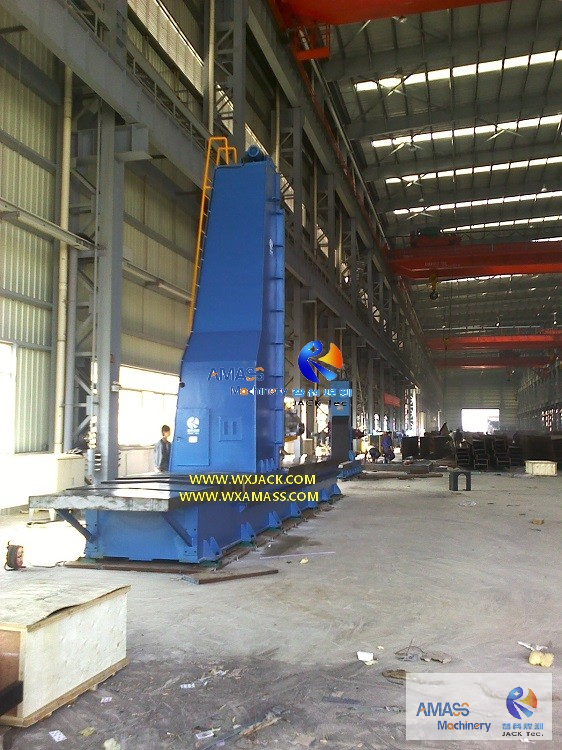

您可能发现,1英石和2nd在DX4060重型结构成员最终面部铣床的工作地点上以连续序列拍摄照片。那么,我们可以从中得到什么?
1) 在造船/大型桥梁建筑/发电厂等的设施中,必须将大尺寸和重型结构成员焊接和或安装在一起,并将其安装到成品/半成品项目中。在此之前,这些巨型需要磨碎以删除粗糙且生锈的层 - 这是客户购买如此大的I梁端面部铣床的目的;
一个) 应该为支持工件提供专用平台。这种平台的结构和尺寸取决于重型H束末端铣床中工件的结构和尺寸(尤其是高度),使工件的最终面在铣削头的加工区域内正确地使工作人员的面孔;
b) 大尺寸和重量重量的结构成员通过至少50吨装载能力的旅行起重机将其悬挂在其保持平台上;
C) 在大尺寸I梁末端铣床的工作中,操作员需要站在举起架上,以使巨大的工件面对面。
d) 因此,请注意,安全性是重型结构成员最终面部铣床的日常操作和维护的优先事项;
e) 末端面部铣削在如此大的结构成员端面部铣削机器中是“沉重的铣削” ---没有严格的要求,在3号工件中加工的工件表面路照片符合机器的资格;
3) Wuxi Jack拥有DX4060的同级产品。请检查“DX-5080“ 和 ”DX-6080”大尺寸结构成员端面部研磨机。

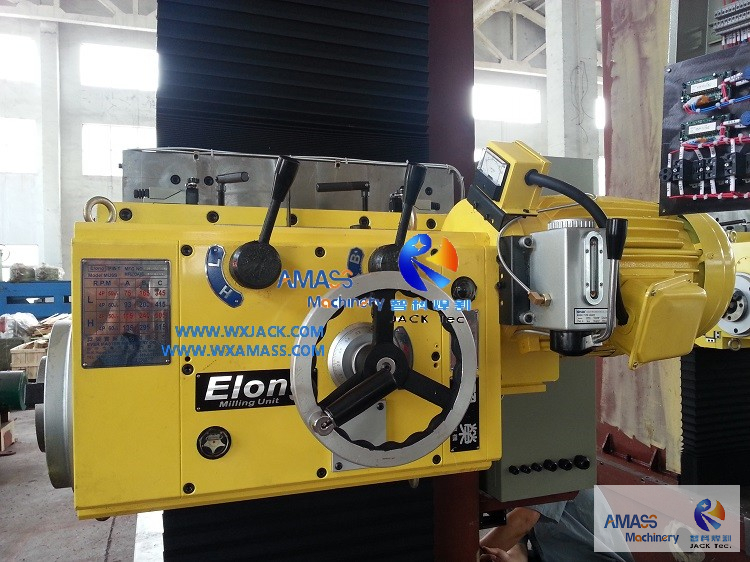

一个) 一组7.5kW的铣削头配备了一组H梁端铣床,用于以适当的工作速度进行操作;
b) 铣头头盖上的大型手轮用于调节纺锤冲程,进而调节I光束端面机器中的切割深度;
C) 两块黑色杠杆用于调整主轴革命 - - 有6年级的旋转速度可供选择;
它仅用于较小的机器型号,从DX3535按降顺序使用。它是为了确保操作过程中相对较轻的死权工件。在这款DX4060重型结构构件端磨机机器中,其工件足够的重量级,该单元不需要。

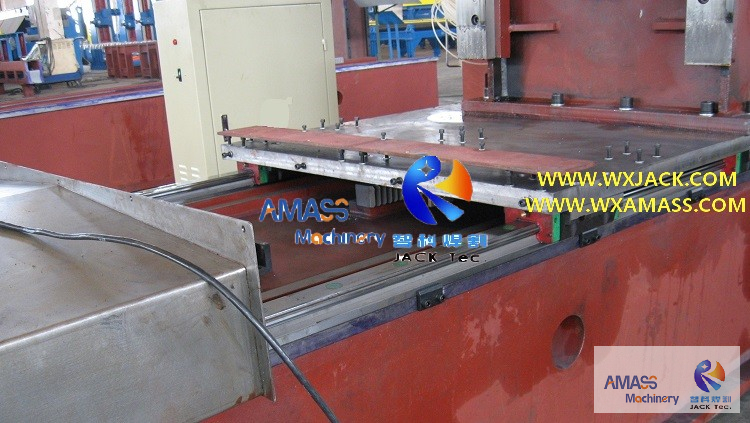

在所有DX系列束端面部研磨机的模型中,机床的顶部面上都有水平面,沿着垂直直立柱垂直,重型精确的线性导向管,安装在机器主框架上,用于引导朝向操作工件宽度和高度侧。请检查5Th照片;
4)逆变器/空气断路器/接触器/中继/数字显示等电气控制元素等。
对于大尺寸的结构成员端面部研磨机,关键因素是其机械系统的设计和制造,尤其是机器机身和工作台:
1)重型I梁端面部铣床的整体结构由Wuxi Jack制造总体扩大设计。它是大横截面的重载焊接结构成员,具有足够的强度和刚性;
2)该完整的单元在焊接以缓解压力后通过退火处理,确保机器的永久稳定和高精度操作不会且不会变形。这是重型大尺寸H束端机器(高度及以上)的首要点。
以下是DX4060的参数大尺寸结构构件端面部铣床(H光束端面机器):
技术的 范围 | DX4060 重型结构成员最终面部铣削 机器 |
合适的工件 横截面高度 | 4000(mm) |
合适的工件 横截面宽度 | 6000(mm) |
面向头部力量 | 7.5kw |
水平面 速度 | 100〜800mm/min的毫无台阶,可变 频率驱动,逆变器控制 |
垂直面向速度 | 100〜800mm/min的毫无台阶,可变 频率驱动,逆变器控制 |
闲置速度 水平和垂直方式 | 1100毫米/分钟。 |
列水平 行驶驾驶马达 | 3 kW |
水平和 垂直旅行指南 | 重型精确线性指南 |
铣削马车 和向下移动驾驶电动机 | 4 kW |
面对头 主轴旋转速度 | 100〜630rpm |
fac 沿垂直表面 | 0º〜45º |
切口头 直径 | d =φ160-320mm |
铣削头 纺锤冲程 | 100〜125毫米 |
