1 Welding Positioner 100_6743

专业客户的专业解决方案Wuxi Jack的特殊制造焊接定位器!

“特殊制造焊接定位器”的导航栏

什么是特殊的焊接定位器及其用法?

1.有关特殊制作焊接定位器的分类和定义:

1)除标准和常见的旋转焊接表外,具有结构和功能的焊接定位器可以定义为特殊的;
2)在这里,我们对五个主要组分类两个轴旋转和倾斜焊接定位器,三轴抬高型焊接定位器,单轴旋转焊接台,伺服驱动焊接定位器,头和尾焊接器作为标准焊接定位设备;
3)因此,特殊制造的焊接定位器是一种利基产品,它具有独特的外观扩展功能满足客户的个性化要求。


2.特殊制造的焊接定位器的特征:

特殊制造的焊接定位器是具有多种结构和功能的多元化产品,起源于标准焊接转盘。在此页面中,我们给出了3种特殊类型的特殊制作焊接定位器,例如:
1)PR模型焊接管旋转器;
2)带有裁缝制成的焊接固定装置的方形旋转焊接台;
3)拆分型双焊接转盘垂直旋转焊接定位器

图1焊接定位器

PR模型焊接管旋转器

图2焊接定位器

带有裁缝制成的焊接固定装置的方形旋转焊接台

图3焊接定位器IMG_1351

分裂型双焊接转盘垂直旋转焊接定位器

由Wuxi Jack制造的特殊制造的焊接定位器和标准焊接转盘

在Wuxi Jack开发特殊制造的焊接定位器

Wuxi Jack的特殊制造焊接定位器种类繁多:

特殊制造的焊接定位器的位置是什么?

1。特殊制造焊接定位器的重要性和意义:

1)特殊制造的焊接定位器是一组少量的,但在焊接定位器家族中的价值很高。在制造领域,标准化和个性化是满足客户需求的两个方面。在哪些标准旋转焊接定位器中回荡了标准化请求,而特殊制作的焊接定位器呼应了个性化;
2)在谈论焊接定位器时,您会想到的第一印象也许是单台焊接定位器,L型焊接定位器,头部和尾焊位器,旋转焊接台,这是四个主要施加的焊接定位器组;
3)同时,您可以想象,由于特定的结构工作部件的种类繁多,要在大量工作地点焊接,因此在旋转焊接定位器的特定结构中也是如此的种类繁多。

2。Wuxi Jack能够开发特殊制作的焊接定位器:

1)设计和生成焊接定位器的常见结构可能并不困难,但是开发特殊制造的焊接定位器肯定存在挑战。
2)在这一领域,Wuxi Jack始终以各种结构和焊接转盘载荷能力提供多样化的特殊制造的焊接定位器。常规管道焊接旋转器将焊接定位器和焊接旋转器的功能集成到关于旋转焊接转盘焊接定位器的特别控制,到不同种类的焊接固定装置类型焊接定位器, 和量身定制的头部和尾焊位器…总的来说,您总是可以对Wuxi Jack的设计能力充满信心。

Wuxi Jack Special的工作视频制作焊接定位器

试用旋转Wuxi Jack Pipe焊接旋转器的

试用倾斜Wuxi Jack Pipe焊接旋转器的

密切观察成品肘焊质量从Wuxi Jack Pipe焊接旋转器传递

有关特殊制作焊接定位器的三个示例

1。PR模型焊接管旋转器;
2。带有裁缝制成的焊接固定装置的方形旋转焊接台;
3。分裂型双焊接转盘垂直旋转焊接定位器


让我们逐一检查以上三种特殊制作的焊接定位器。

“特殊制造焊接定位器”的导航栏

1. PR模型焊接管旋转器:

更多 »

1. PR模型焊接管旋转器的适用工件:

1)PR模型焊接管旋转器被开发用于制造中小型管道,肘部和工件类似结构。请检查下面的插图焊接管旋转器的工件,并在此页面的前一部分中工作视频;

管定位器工件

2)需要旋转这种管道肘部零件,并倾斜其焊接过程,可以在此上实现PR模型焊接管旋转器.

2. PR模型焊接管旋转器的结构:

请检查右手设计草图上的焊接管旋转器的结构。 PR模型焊接管旋转器是焊接旋转器和旋转焊接定位器的组合,具有三个自由度:
1)在站立的机床和焊接床上,有2对焊接滚动卷,它们支持工作零件并将其旋转为旋转。这是焊接管旋转器的焊接速度,可通过可变频率驱动来调节;

2)在焊接管旋转器的工作期间,要牢固地将工件固定并防止其打滑,有一对高架焊接滚动卷,根据工件的直径向下移动。这也是电动机驱动;
3)此外,整个集合PR模型焊接管旋转器在运动驱动器下,可以在-45°〜 +45°的范围内摆动。这就是我们将该产品分类为旋转焊接定位器家族的原因。在某些方面,它与HGK向下压力类型焊接旋转器通过Leadscrew.


3. PR模型焊接管旋转器上的分类:

基于适用的管道肘直径,PR模型焊接管旋转器具有两个规格PR24PR40,用于焊接直径高达800mm和1200mm的工作零件。

4. PR模型焊接管旋转器的技术参数:

以下是PR24和PR40焊接管旋转器的技术规格。对于这些范围内的直径,我们可以为客户提供定制的特殊制造焊接定位器。

管道焊接旋转器规格

2.带裁缝制成的焊接固定装置的方形旋转焊接台:

更多 »

1.带有裁缝制成的焊接固定装置的方形旋转焊接桌的适用工件:

左手的顶部一张照片给出了在此方形焊接转盘焊接位置上要焊接的工件之一:长度轻到中等重量的电动组件,例如电动变压器的盖子。


2.带有裁缝制成的焊接固定装置的方形旋转焊接台的结构:

根据特殊类型的工作部件,此旋转焊接定位器应满足以下需求:
1)更大的区域焊接桌子形状的正方形,因此可以在其上安装两块“ V”形状焊接固定装置;
2)在特殊制作的焊接定位器之前,应该有一个深坑,以便在旋转和倾斜焊接转盘期间,大尺寸工件和车间地板之间不会发生冲突;

3)特殊设计的工件焊接灯具在焊接转盘表面上;
4)旋转与焊接桌子的旋转与倾斜之间的互锁:只有当焊接转盘处于水平扁平位置时,才能倾斜,并且只有当焊接桌子在垂直位置处的焊接桌子都可以旋转时。
有关详细信息,请检查产品单个工作台电动特殊制造的焊接定位器与Chuck.

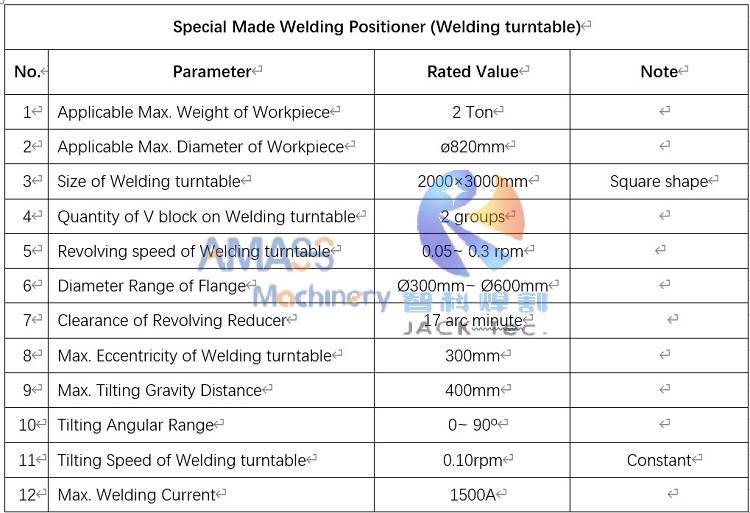

3.带有裁缝制成的焊接固定装置的方形焊接桌的技术参数:

请检查特殊制造的焊接定位器的详细技术规范,并带有2顿加载能力量身定制的方形旋转焊接表:

特殊制作的焊接定位器特征

3.拆分型双焊接转盘垂直旋转焊接位置器:

更多 »

1.拆分型双焊接转盘垂直旋转焊接定位器的适用工件:

将要焊接到这种类型的旋转焊接定位器的工作部件具有长度,并且是常规的分布焊接接缝。因此,只有焊接转盘的旋转才能完成工件的制造。


2.分裂型双焊接转盘垂直旋转焊接位置的结构:

1)这个特殊的焊接定位器可以看作是一组固定高度头和尾焊接器,由两套单轴电动速度焊接定位器;

2)这个具有固定高度头和尾焊位器的特殊制造的焊接定位器之间的区别在于:

a)没有连接两组单轴焊接定位器的接地轨道。只需在必要时移动两组中的任何一个,或者两组都可以;
b)两组单轴焊接定位器可以相时合在一起,也可以单独工作,在旋转焊接台的排列方面具有更大的灵活性。
有关详细信息,请检查产品分裂和自由泳安装双工作台焊接定位器.


3.分裂类型的技术参数双焊接转盘垂直旋转焊接位置器:

以下是具有20顿加载能力的旋转焊接表的特殊制造焊接定位器的技术规格:

焊接定位器规格

特殊制造焊接定位器的应用和相关设备

1.带有个性化旋转焊接桌的特殊制造焊接定位器通常会少,用于特殊形状,小尺寸和轻巧重量的工件。这些零件可能来自任何一个制造业。
2.在客户站点,这些特殊的焊接定位器可能与焊接操纵器,焊接旋转器, 和特殊的焊接机等等,以完成其任务;
3.特殊制造的焊接定位器的成功运行需要焊接固定装置在任何裁缝中。

焊接桌
01

焊接管旋转器
02

旋转焊接桌
03

特殊制造的焊接定位器和从Wuxi Jack传递的标准固定器,总有一个适合您!
