Wuxi Jack的两个头部长冲程边缘铣床持续满足客户的最广泛需求!

“两个头部长冲程边缘铣床”上的导航杆

两个头的位置长冲程板边缘铣床

1.为什么我们专门谈论两个头部长冲程板边缘铣床?

1)在“边缘铣床”产品页面中讨论的所有类型的板斜线机中,包括单头,两个头和四个/五个头,SXBJ型号的类别Double Stons长行程分支是销售量和应用范围最重要的一个,在板块端机铣床(Plate Edge Milling Machine)产品家族中占50%以上;
2)相应,在其开发,制造和在客户网站上使用的技术要点有些关键点。这就是我们在此处特别讨论Edge Milling Machine的第1号子组的原因。


2.两个头上的定义长冲程板边缘铣床:

1)这是指配备2组铣头的边缘铣床,并在一组设备中和最大设备中。有效的边缘铣削中风等于9m及以上;
2)以下是一组典型的双头长冲程板边缘铣床在客户站点工作。它的模型是SXBJ-16,这意味着板端铣床中最长的边缘铣削为16m:

fig1边缘铣床19


3.双头长冲程板边缘铣床的优点:

1)在板末端铣床中倾斜的工作部件的最大范围:
制造业的进步要求能够处理越来越大的原材料,尤其是第一批碳钢板的原材料;
2)从板边缘铣床中传递各种类型的各种类型的灵活性:
在一组板末端铣床中安装了两组铣头,所有可见的和所需的特殊类型的上层和下木叶可以在钢板的边缘上制成:

FIG2边缘铣床71

FIG3边缘铣床81-特殊-微信_20211025091102

3)从板嵌型机器制作焊接凹槽的高生产率:
效率除了制造业的过程控制质量外,效率是另一个最重要的指数。在一组板斜线机中安装了两组铣头,可以将加工输出加倍。这在长冲程边缘铣床中尤其重要。

图4边缘铣床25-原始工件

4)一系列高级功能使板边缘铣床更加用户友好和通用:
随着技术的进步,Wuxi Jack不断在此盒子产品上不断改进,这使我们的Edge Milling Machine的整个范围越来越强大,帮助客户推广精益生产,并为未来获胜。

Wuxi Jack种类繁多的两个头部长跑和其他类型的板边磨机机器

两个头部的关键技术控制点长冲程板边缘铣床

Wuxi Jack Edge铣床制成的成品斜面

1 Edge Milling Machine 4
2 Edge Milling Machine 10- Security Fender
3 Edge Milling Machine 70
4 Edge Milling Machine 131 IMG_20220116_111502
5 Edge Milling Machine IMG_20211229_111838
6 Edge Milling Machine IMG_20211230_131324
7 Edge Milling Machine IMG_20211230_131758
8 Edge Milling Machine IMG_20220105_142910

直缘斜角由Wuxi Jack Plate Edge铣床

以下是以下列出的前4个主题,如下所示。有关板末端铣床的技术关键控制点的更多信息,请检查产品家族“板斜线机”,“产品页面”板边铣床”,“”通用边缘铣床“, 和 ”高级配置边缘铣床”。

1.长冲程板边缘铣床的基础和工作表:

1)这是板末端铣床高标准运行的基础和前提,尤其是中风的模型;
2)在SXBJ系列双头板斜角机中,机床的长度比机器的有效边缘铣削长5〜6m。这意味着SXBJ-18模型边缘铣床的机械机床为24m长;
3)可以想象,边缘铣床的机械床的刚度,水平和线性性决定了其最大程度的加工精度。为此,制造过程涉及最严格控制的每个步骤:积分精确的加工,积分的回火和压力缓解以及由定位引脚控制的精确组装。所有这些都有助于所有Wuxi Jack Plate Edge铣床的机械床达到最高的精度耐受性控制标准;
4)有关更多详细信息,请检查产品SXBJ-15,SXBJ-16, 和SXBJ-18双头金属板边缘铣床。

2.边缘铣床中的工件按单元:

1)这些是均匀分布的可靠工作插孔,这些千斤顶是由液压缸驱动的,沿整个边缘铣床工作台的整个长度,在板端铣床的工作过程中牢固地按下了长度的钢板;
2)这些插孔以500〜600mm的均匀间隔安装在压梁下方。因此,板斜面机的工作时间越长,这些压力千斤顶的数量就越多。 Edge铣床中该单元的另一个设计是液压和机械插孔的互连。
3)有关更多详细信息,请检查SXBJ-18,XBJ-5XBJ-7板边铣床。

3.边缘铣床中铣削运输的补充单位:

1)其中包括用于电动传导边缘铣床控制系统的电缆载玻片,水平齿轮和机架,以精确的铣削头传输,以及在板端铣床工作期间,用于精确的指导型夹具;
2)边缘铣床的外包组件是行业中最高的,以双重保证的方式安装,可确保沿整个20+m长的板层铣削机器的铣削马车的可靠和持续运行;
3)有关更多详细信息,请检查SXBJ-18,FXBJ-18, 和SXBJ-12板斜线机。

4. Wuxi Jack Plate Edge铣床中的铣头:

与同行制造商相比,Wuxi Jack在我们所有的边缘铣床中采用铣削头,具有以下优势:
1)更高的功率可提供更高的板块铣床生产率;
2)更快,更方便,更安全的革命性主轴速度变化方式;
3)板末端铣床的更广泛的脸型刀片铣削角度;
4)精致的控制元素,包括Ammeter,接近性切换到具有可靠的管理;
有关更多详细信息,请检查SXBJ-18,SXBJ-4, 和SXBJ-125板边铣床。

Wuxi Jack Plate Edge Milling Machine的工作视频

评论:有关Wuxi Jack Plate Edge铣床的更多视频,请访问:

1。板嵌型机器工作视频;
2。通用板铣床的工作视频;
3。双头板边缘铣床操作视频;
4。运行高级配置边缘铣床的视频

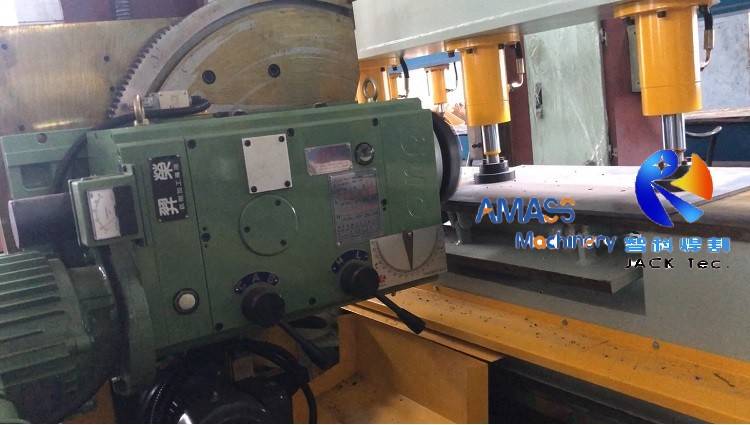

直边斜角Wuxi Jack Plate End铣床的过程

调试铣削电动机的柜台在Wuxi Jack设施中

工厂尝试液压驱动钢板处理系统Wuxi Jack设施的平板边缘铣床

上75°焊接凹槽斜角由Wuxi Jack Plate Edge Milling Machine在客户网站上

闲置的铣削马车Wuxi Jack设施的调试期间的板嵌型机器

研讨会调试高速较低的凹槽制作及其成品质量从Wuxi Jack设施的板端铣床

Wuxi Jack Plate Edge铣床的技术优势

我们如何谈论Wuxi Jack Plate End Milling Machine的良好优点?

1.作为板块斜角机上行业和市场的领先供应商,Wuxi Jack在数十年的积累中建立了一个完整的竞争优势系统。我们在每个产品页面中为板末端铣床传播这个主题;
2.在这里,我们讨论了Wuxi Jack Plate Edge Milling Machine中最广泛的铣削系列,这是影响边缘铣床性能的关键;
3.有关Wuxi Jack Plate斜角机的其他独特优势,请访问页面边缘铣床”,“”通用边缘铣床“, 和 ”高级配置边缘铣床”。

Wuxi Jack Plate Edge铣床中更广泛的斜角选择:

此功能对Edge铣床的含义是什么?

1.更宽的斜面范围对于边缘铣床有用吗?

- - 确切地;

您可能知道,边缘研磨机(板斜线机)中的铣头标准铣削范围为0°〜 +45°。因此,在单头和双头板末端铣床中,一块铣削的头只能铣削顶部斜角或底部斜角。


2.普通平板边缘铣床的运行方式是这样的:

1)在单头边缘铣床中,在钢板的边缘制作了第一座斜角;假设还需要下倒角,您需要从边缘铣床上卸载钢板,将其翻转180°,然后再次将钢板装载到板端铣床中;
2)对于双头边缘铣床(板斜角机),基本上是两块磨碎的头部工作:第一件作品执行上边缘铣削,第二件作品进行下边缘铣削;
3)您可以区分哪个用于制作顶部斜角的铣削头,哪个是底部斜面的,只需查看双头板板边缘铣床的两个铣头的安装方向(板斜角机);

3. Wuxi Jack Edge铣床的斜角范围有什么区别?

请检查以上照片。只是在其两块铣削头的方向上瞥了一眼,您可以同意Wuxi Jack Plate End Milling Machine(板斜线机)的独特性:
1)现在,铣削角度为0°〜 +80°,-45°〜 +45°…任何一块铣削的头都可以在顶部和底部倾斜;
2)这意味着,您不需要两次将钢板加载到边​​缘铣床中,并且可以获得更多的成品角度。这将在很大程度上提高板边缘铣床的生产率和多功能性;
4.此外,通过HMI,可以随意设置边缘铣床的铣削头的角度位置。对于所有这些出色的特征,我们在文章中详细讨论Wuxi Jack在一套SXBJ125边缘铣床上运送到俄罗斯.

Wuxi Jack Edge铣床如何工作?

在这里,我们以Wuxi Jack SXBJ-18的设计图纸为示例,以解释其工作理论。有关每种产品的详细介绍,请访问产品家族边缘铣床:

边缘铣床中的主要单元

更多 »

1.油缸表演钢板在Wuxi Jack Plate Edge铣床中推入并拉出机构(板嵌型机):

1)正如本页上面介绍的那样,该工作单元是Wuxi Jack提供的Edge Milling Machine的独特功能;
2)它被部署在板端铣床的前侧,可工作,排成行;
3)此补充单元包括几个支撑架,几个阵列推动滚动架,液压油缸及其独立控制吊坠。

2. Wuxi Jack Edge铣床的工作单元铣削头(板斜板机):

1)Wuxi Jack Plate Edge铣床中铣头的标准功率为7.5kW;对于较厚的工件,另外2个选择是9.3kW和11kW。
2)inWuxi Jack裁缝制成的板边缘铣床,用于执行顶部斜角的铣削头的倾斜范围可以为0°〜45°或0°〜85°;底部的斜角位于-45°〜0°的范围;
3)铣削头的倾斜和喂食Wuxi Jack Plate Edge铣床可以手工制作,也可以在运动驱动器中制造。客户可以选择他们想要的任何东西;
4进Wuxi Jack Edge铣床(板斜线机),将铣头的每一块安装在运动驱动器上,一个独立的马车以及独立的控制板。

3. Wuxi Jack Plate End磨机中的补充工作单元(板斜板机):

以下是Wuxi Jack Edge铣床运行的一些典型典型的:
1)在板边缘铣床工作期间,精确齿轮和机架的铣削头传输单元;
2)两个平行安装的等级,高精度线性指南,用于指导在边缘铣床中铣削的可靠运行;
3)在板边缘铣床的边缘铣削操作中,液压向下移动的千斤顶,以牢固地固定在板磨机的过程中,该操作安装在机械压梁的底部表面;
4)线性指导和机架的润滑。

Wuxi Jack Plate Edge铣床的类别

边缘铣床的分类:

平板末端铣床(板斜板机)的普通使用方法基于一组设备中的铣头数量:
1. XBJ系列单头板边缘铣床;
2. SXBJ系列双头板边缘铣床;
3. FXBJ/ FGXBJ系列四/五头板边缘铣床;
它将标准型号和板嵌型机器的配置与特殊制造的型号结合在一起。

边缘铣床上的简介内容的分布:

1.有关板末端铣床的一般介绍,请访问“产品”页面。边缘铣床”;

2. XBJ型号单头和SXBJ型号的详细介绍双头板斜角机,请检查“产品页面”通用边缘铣床“ 和这个;
3. FXBJ/ FGXBJ型号的详细介绍四/五个头板斜角机以及机器的高级功能,请检查“产品页面”高级配置边缘铣床”。

这是板边缘铣床的每个通用类别的大纲和技术参数:

“边缘铣床”上的导航栏

1. XBJ系列单板边缘铣床:

更多 »

1.在单板边缘铣床上概述:

1)如左图所示1英石照片,有一块铣削的头和它的旅行马车在一组单板斜角机中。
2)脸部刀片的安装位置显示在2nd照片, 为了组成和直焊接凹槽在金属板的边缘;
3)显示了从单头板边缘铣床传递的一件成品工作零件3照片;
4)单板末端铣床中通常的边缘铣削中风从3000mm到9000mm,很少从12000mm到18000mm。该范围内的任何特定中风都可以使用。模型的示例是但不限于XBJ-3,XBJ-4,XBJ-6, 和XBJ-9边缘铣床。

2.单头边缘铣床的技术参数:

单头模型
边缘铣床
XBJ-3〜XBJ-9,特殊制造
XBJ-12〜XBJ-18
焊接凹槽的类型 顶部和或直
最大限度。有效的边缘铣削长度
边缘铣床
3〜9m;内部的任何半米
该范围可用。为了
示例,75m;
电源,rpm和铣削数量
7.5 kW,1440rpm,1套
液压电动机功率 5.5 kW
边缘铣头的主轴rpm 75〜420 r/min。,6年级
方向盘
适用的板块厚度
结束铣床
6〜50mm。特殊的厚度
可用
铣削端端的锥孔 ISO 50(7:24)
顶部和底部的铣削角度 标准范围为0°〜 + 45°;
有特殊范围可用
边缘铣削速度 150〜1000 mm/min。
空转的高速铣头 4000毫米/分钟。
数量的液压插孔
板端铣头
6〜15片(取决于
边缘铣削)
可工作的长度 (6〜12)m(取决于
边缘铣削)
面板的适用直径 d = Ø125〜ø320mm(Ø200
交付)

2. SXBJ系列双头板边缘铣床

更多 »

1.在两个头部板边缘铣床上概述:

1)无论有效的铣削中风,从最低3000mm到常规的18000mm,在一组双头板斜角机中,都有2套铣削头和行进马车;
2),并且面向两个面叶片的方向的安装是不同的,您可以从右边1英石和2nd相片:一个笔直和上凹槽制作,与单头边缘铣床相同。另一个是下凹槽的制作;
3)在双头板边缘铣床中显示下凹槽的制作过程3照片;
4)在实际应用中,双头板末端铣床具有更广泛的加工行程选择,尤其是长度。模型的示例是但不限于:SXBJ-3,SXBJ-4,SXBJ-6,SXBJ-9,SXBJ-12,SXBJ-15,SXBJ-16, 和SXBJ-18边缘铣床。

2.两个头板末端铣床的技术参数:

双头模型
板边铣床
SXBJ-3〜SXBJ-18
焊接凹槽的类型 上,下和或直
最大限度。有效的边缘铣削长度
碟子
结束铣床
3〜18m;任何半米是
可用的。例如,950万
电源,rpm和铣削数量
7.5 kW,1440rpm,2套
(可用的更高功率)
铣削单元提升电动机 0.75 kW
边缘铣头的主轴rpm 75〜420 r/min。,6年级
方向盘
适用的板块厚度
边缘铣床
6〜40/50/60/80毫米(ON
客户需求)
纺锤冲程 100毫米
顶部和底部的铣削角度 标准范围是一个头
0°〜 + 45°和一个头
-45°〜0°;
有特殊范围可用
斜面速度 150〜1000 mm/min。 VFD
高速闲置 4000毫米/分钟。
液压千斤顶的数量 8〜45件(取决于
边缘铣削)
结束铣床
可工作的长度
(9〜24)m(取决于
边缘铣削)
面板的适用直径 d = Ø125〜ø320mm(Ø200
交付)

3. FXBJ/ FGXBJ系列四/五头板边缘铣床:

更多 »

1.在四/五个头部板边缘铣床上概述:

1)这种板块铣床是同类产品中最大,最昂贵的类型。尽管在很小的销售量中,该产品系列却体现了一家公司在设计和制造这种巨型磨砂机中的全面优势。
2)它专门用于在过多的大金属板上制作焊接凹槽:长度可以为23m,厚度为100mm,宽度为5m,重量70吨;
3)重型板末端铣床的典型型号是FXBJ-21,FGXBJ-20,FGXBJ-21, 和FGXBJ-23.

2.四个/五个头的技术参数重型板末端铣床:

四头型
板边铣床
FGXBJ-21/ 22/23
最大限度。有效的边磨长度 21〜23 m
最大限度。有效的边缘铣削宽度 3〜4 m
纵向行动
压梁
1000〜1200毫米
纵向的功率和rpm
铣削头
11 kW,715 rpm,mu-9s
横向头的规格 7.5 kW,固定0°,TX-40,6
用手轮等级
液压运动能力
边缘铣床
7.5 kW
一组铣削头数
板边铣床
4套11 kW + 1套7.5 kW
边缘铣头的主轴rpm 65〜715 r/min。,9年级
方向盘
适用的板厚度 6〜80mm/ 100mm
顶部和底部的铣削角度 0°〜85°; -45°〜0°
边缘铣削速度 300〜3000毫米/分钟。
横向面速度(可选) 130〜800毫米/分钟。毫无根据
边缘铣床总体
方面
30m长度x 9m宽度x
高度为4.2m

如何使用Wuxi Jack Edge铣床?

注意使用板边缘铣床(板斜板机)的注意:

1.在正式运行边缘铣床之前,请确保对铣削头进行准确的倾斜,以通过手动调整或通过操作板端铣床按钮来获得适当的完成的斜面结果,或者通过手动调整或操纵电动机驱动动作;
2.基于钢板厚度,铣头的功率以及边缘铣床所需的倒角设置适当的边缘铣削速度;
3.确认边缘铣床的正常状态,尤其是其旋转单元和润滑点;
4.闲置运行板端铣床的铣削头以检查其状态;
5.接下来,请在Wuxi Jack Plate Edge铣床中进行斜面过程!

两个头的应用和相关设备长冲程边缘铣床

1.双头的应用长冲程板末端铣床:

凭借长度的边缘铣削冲程,这范围的板嵌型机器是用于处理大型原材料的大型项目中的基本和必不可少的设备。例如:桥梁结构,钢结构,液化石油气(液化石油气),沸腾,压力容器等;

2.双头的应用长冲程板边缘铣床:

1)板边缘铣床之前的设备是CNC脱衣板切割机;
2)板边缘铣床之后的设备是盘接头焊接机;
3)板端铣床具有相同功能或相似功能的设备,但尺寸不同和工作原理是滚刀, 和CNC三重火焰切割机, 和工件旅行风格的板边缘铣床, 和边缘圆形机;
4)在与板边磨机相同的过程路线中处理成品的设备是梁端面铣削机器, 和焊接操纵器, 和CNC管道切割机, ETC。
