应用广泛的XBJ-9单动力头金属板铣边机

本节的XBJ-9边缘铣床是XBJ系列产品家族中最受欢迎的型号之一（涉及一个配备了铣削头）和SXBJ系列（指两台配备了配备的铣削头）末端铣床。

1. XBJ-9边缘铣床的应用:

1）       统计理论的正态分布显示，用于使焊接凹槽的大部分金属板的尺寸落在9m范围内，这与XBJ-9板边缘斜角斜角机（Edge Milling Machine）的有效冲程完全匹配。这解释了为什么这种板倒换机器（边磨机）的模型具有最广泛的应用；

2）安装在此边缘铣削设备上的铣削单元是用于制作顶部弯腰和笔直边缘的钣金斜角的方向，这是要完成的基本和必要的板边缘铣削任务；

3）如果还必须进行底部倒角，则需要从边缘铣床上取下工件，将其倒置为180°，使其原始的底部表面向上向上，然后再次加载到边缘铣床中钢板倒角的第二次操作。

2. XBJ-9边缘铣床的操作:

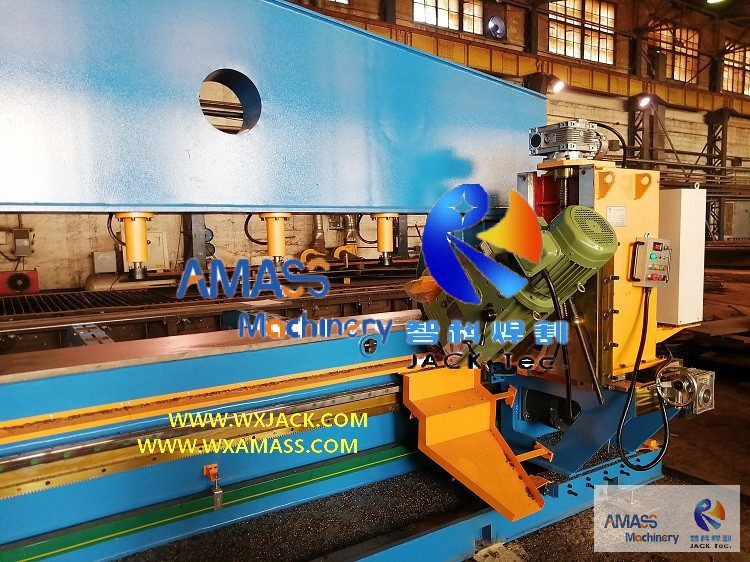

1）       所附图片显示了Edge铣削机器的本地镜头在其操作侧（后侧）。作为具有横向龙门梁结构的机器，可以将边缘铣床分类为前侧和后侧；

2）        前面：这一侧是用于将工件加载和卸载到边缘铣床中。有一组楼层安装的纵向架，其尺寸在1m〜3m的范围内，用于助理加载/卸载作业；

3）        背面：这侧是边缘铣床的操作侧。边缘铣削单元在此处组装，并且操作员也在这侧工作。

4）        站立在边缘铣削的马车旁边，操作员在进行焊接之前完成了准备步骤:

一个）       通过沿边缘铣床的工作台定位其水平起点（在运动驱动器中）来调整铣削托架的位置和方向；

b）       操纵铣削单元的垂直电动机的适当高度；

C）       确认铣削单元的摆动角度，以手工或电动机的最佳斜角质量；

d）       在上述工作中，将铣削单元手动朝向边缘铣床的工作表手动喂食；

e）       设置边缘铣床的参数。

3.技术参数:

对于这种广泛使用的XBJ-9单头金属板边缘铣床：

模型 技术的 范围	XBJ-9单铣头 板边缘 铣床
最大限度。板边铣削长度 （毫米）	9,000
铣削头电源和rpm	7.5 kW，1440 rpm
边缘铣头的主轴rpm	75〜420 r/min。，手轮6年级
液压电动机	5.5 kW
铣削电动机	2.2 kW
铣削头数量	1套
板厚度 钣金倒角	6〜50毫米（ON 客户需求）
顶部铣削单元的铣削角度	0°至 +45°
铣削单元的铣削角度	-45°至0°
边缘铣削速度	130〜1000 mm/min。  （VFD，逆变器控制）
高速闲置	4000毫米/分钟。
适用的 面板的直径	d = Ø125〜ø320mm（Ø200用于交付）
数量 液压千斤顶	15件
液压额定值 压力	5.5 MPA
液压 工作压力	3.5 MPA
液压系统 流量	47 l/min。
可工作的宽度	550毫米
可工作的高度	1050毫米
