1 Integral Function H Beam Welding Machine 15

Wuxi Jack的工作视频

积分功能H光束焊接机

“积分功能H光束焊接机的工作视频”上的导航栏

快速查看位置和积分功能的类别H光束焊接机

1.积分功能H光束焊接机的位置:

1)积分功能H光束焊接机可以在钢结构行业的任何设施中找到其位置,从而提供钢结构构造项目中最大的工作零件:焊接H光束(I光束)和T梁的高度范围为200mm至2000mm;

2)您可以检查刚刚从Wuxi Jack ZHJ8015组成功能H光束焊接机的焊接H光束:

图1 h梁制造机26

3)从Wuxi Jack ZHJ5010积分功能H光束焊接机的一块焊接T光束:

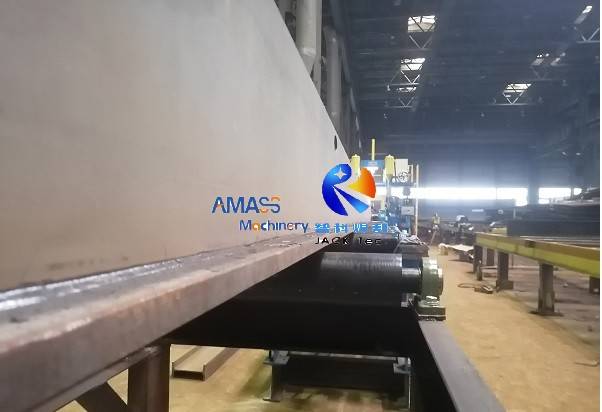

图2三合一h梁焊接机57

4)关于焊接H光束的规格的设计草图H光束焊接机可从中获得:

FIG3积分功能H光束焊接机

2.积分函数H光束焊接机的两个一般分支:

1)PHJ积分功能H光束焊接机:

a)这是通过H光束焊机拉动的最早开发版本。它可以产生各种横截面的结构成员:

图4积分功能H光束焊接机

b)为了实现此目的,PHJ系列积分函数H梁焊接机的组装步骤是由一个由油缸驱动的一个侧定位,另一侧是用手调节的;

2)ZHJ积分功能H光束焊接机:

a)根据PHJ系列穿过H梁焊机的启动,ZHJ系列积分函数H光束焊接机是专门针对制造对称结构成员的;
b)在这里,我们强调,PHJ系列与ZHJ系列积分功能H光束焊接机之间的关系是与客户不同应用点的并发产品,而不是一个代替另一个。

此页面在整体功能H光束焊接机上的目的

对于积分功能H光束焊接机,作为产品页面中展示的工作视频的补充:

我们设置了主题工作视频页面,以对整体功能H光束焊接机提供更生动的演示和解释:

1)H光束制造机的工作视频;
2)H光束组件的工作视频焊接矫直整体机器;
3)整体功能H光束焊接机的工作视频; (这一页)
4)三分之一的工作视频.

PHJ类别积分功能H光束焊接机的工作视频

1)这42秒的视频是在一组Wuxi Jack上在中国钢结构设施中拍摄的PHJ15积分功能H光束焊接机。一块高度约1000mm的H梁正在通过H光束焊机的拉力建造;
2)视频取自输入输送机积分函数H光束焊接机的一直以输出传送带,然后转到生产的H光束的相对侧,终于运营站操作员站立的地方;
3)您可以在拉动H梁焊机的拉动中找到浸没的弧焊接,并在组装前支撑并拉直它。工件整个集合整体函数H光束焊接机,工件已完成。这就是它也被命名为“穿过H光束焊机”的原因。

1)此简短视频是在Wuxi Jack的工作地点拍摄的PHJ18积分功能H光束焊接机;
2)视频始于两组蓝色锯(淹没弧焊接)电源,是躺在车间地板上沿着拉梁焊机的拉力侧框架;
3)然后摄像机扫过输入输送机积分功能H光束焊接机的范围,您可以找到如何找到3组黄色拉杆系统安装在输入输送机上,用于抓住法兰和网络进入T梁的结构,以便在拉动H梁焊机中浸没的弧形焊接上准备;
4)最后2个侧面框架与它的深蓝色的网格结构,形成中央工作区积分函数H光束焊接机的组合。

ZHJ类别积分功能H光束焊接机的工作视频

1)在一组Wuxi Jack的输出输送机处取ZHJ8018整体功能H光束焊接机,视频反映操作员如何工作在这台机器运行期间,这是通过H梁焊机的拉动:2个操作员站在交付的T梁的两侧,检查焊接接缝并在其上进行了讨论。
2)在积分函数H梁焊接机的操作站旁边有一个椅子:这是一种用户友好的设备,操作员最辛苦的工作是在工件上加载和下面。剩余的使H光束T梁的工作将通过拉梁焊机的拉力来照顾;

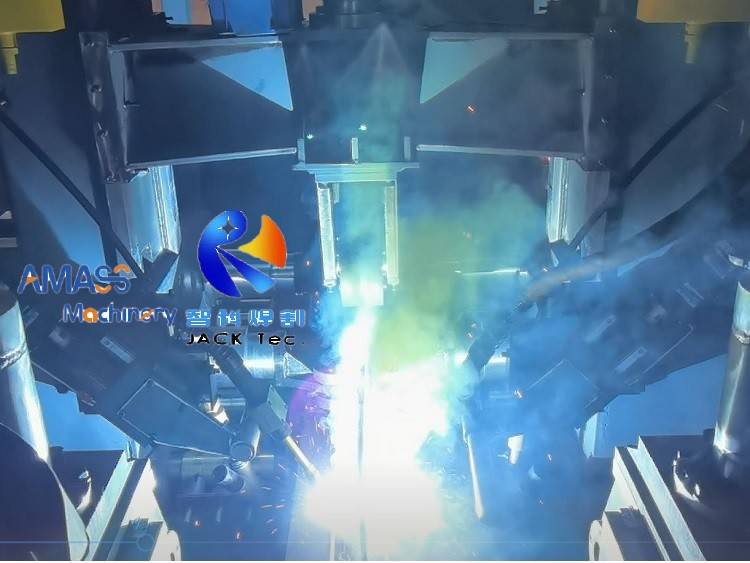

3)视频的后半部分被拍摄焊接点上方的头顶在积分函数H梁焊接机中。仔细检查,您可以识别组装目的平面辊, 和伸直目的垂直辊.

1)该视频的持续时间为43秒,适合记录一组Wuxi Jack的工作条件ZHJ8015积分功能H光束焊接机在中国客户工厂运行;
2)首先,在车间地板上主框架的右手,您可以找到两套蓝色中文品牌锯(淹没电弧焊接)电源配备了穿过H光束焊机的拉力,白色控制板,以及液压泵站,这三种类型的工作组形成了积分函数H光束焊接机的功能区;
3)接下来,操作员如何调整焊接通量吸管的位置,将焊接补充细胞的排列在拉动梁焊机以及操作站中的排列;
4)从操作面板中的数字显示器中,您可以在那一刻找到焊接速度600毫米/分钟。

积分功能H光束焊接机的验证视频

1)该视频是在Wuxi Jack Workshop夜班期间拍摄的,当时在CO上进行了试用2gmaw在ZHJ5010积分功能H光束焊接机;
2)这种通过H光束焊机的拉动模型是为了制作H梁的超轻质规格:网络高度高达500mm,厚度为5〜10mm。所以,co2GMAW应采用在这个积分函数H梁焊接机的模型中,而不是SAW;
3)视频以完美的视角拍摄,您可以从中清楚检查一下对称安装的水平对齐辊及其引导灌木丛分别用于固定法兰和网络,用于在CO期间夹紧T梁2积分函数H梁焊接机中的焊接。

1)该视频是在同一时期在Wuxi Jack Workshop的同一时期拍摄的同一套ZHJ5010积分功能H光束焊接机。但是射击角度视图不同。
2)侧面通过像上一个视频中的H束焊机的拉动焊机而不是中心位置,您可以清楚地检查积分功能H梁焊接机中的两个焊接火炬之一,尤其是它位置控制和调节机制: 这45°滑动和精确的引导轨;这驾驶电动机和传输导线螺钉;
3)所有这些单元确保高位和一致的焊接质量从Wuxi Jack积分功能H光束焊接机中传递。

1)该视频是在制造过程中在Wuxi Jack设施中拍摄的ZHJ系列积分功能H光束焊接机。操作员正在验证拉力焊机的拉力组装组;

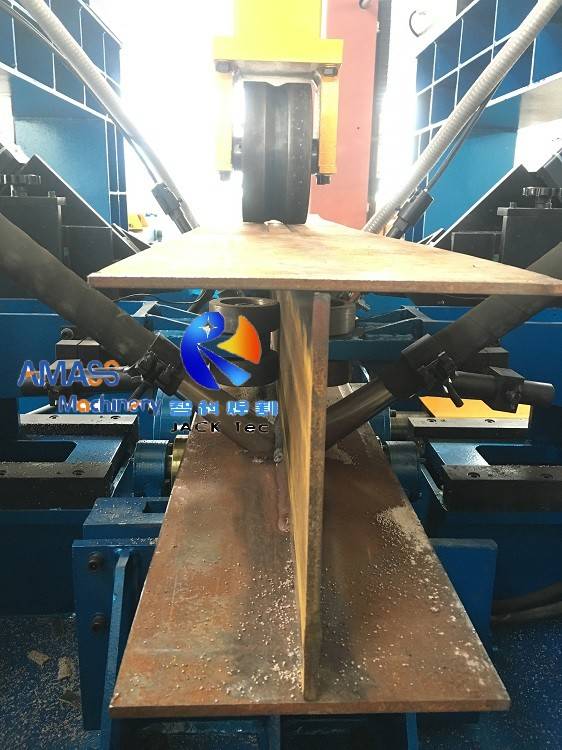

2)从您可以找到的视频中,有3对对齐辊用灌木丛指导修复网络的更高位置, 和另外3对对齐辊用灌木丛指导固定法兰的较低位置;
3)使用小尺寸的t梁作为测试部分,这组ZHJ模型积分函数H梁焊接机正在尝试使用其精确阶段组装功能的能力.

1)这套Wuxi JackZHJ模型积分功能H光束焊接机正在其浸没的电弧焊接功能组进行尝试在安装和组装整个拉动梁焊机之后;
2)在将机器交付给客户之前,其中所有外包焊接设备,包括锯电源,焊接火炬,电线馈线,焊接电线通量回收系统,整体函数H光束焊接机应该对其性能进行测试,并确认他们的协调的工作。这是通过H梁焊机的工厂验证的工厂验证的重要性;
3)在视频中,您可以在此积分功能H梁焊接机中检查完整的焊接系统,包括接地夹夹在T梁的网络上.

积分功能中功能组的工作视频H光束焊接机

这个简短的视频着重于一部分完成的T光束在输出输送机上放置Wuxi Jack PHJ和ZHJ积分功能H光束焊接机。您可以检查优质和统一水平从拉梁焊机拉动的工件上,淹没的电弧焊接接缝。

1)在此视频中,在Wuxi Jack中使用淹没的电弧焊接施加了一块T梁ZHJ8015客户站点的积分功能H光束焊接机;
2)您可以从视频中检查,工件是平坦的在拉梁焊机的传送带上平坦焊接,与单一目的的45°方向相比,LHA/LHC/LHT H梁焊接机的45°圆角焊接机;
3)这是由于组装和拉直的综合功能在此积分功能H梁焊接机中,以及为什么这种穿过H梁焊机不适用于制造重型H梁的原因。

1)该视频是在客户站点,现场安装期间拍摄的,并在一组Wuxi Jack上进行调试ZHJ5010积分功能H光束焊接机;
2)在CO2气屏蔽焊接用于焊接小厚度工作部件(厚度小于10mm),没有焊接通量覆盖焊接接缝。这就是原因,产生的焊接光和烟气相当大在整体函数H梁焊接机中,焊接飞溅更为明显在穿过H光束焊机中;
3)因此,焊接PPE(个人保护设备)应放置在整个功能H梁焊接机的工作过程中,操作员一直在操作员。

1)该视频是在Wuxi Jack上的钢结构设施的客户拍摄的PHJ15积分功能H光束焊接机;
2)H梁下方的大直径蓝色固体辊是变速箱辊通过H光束焊机的拉力。哪个,在旋转过程中,将H光束向前发送通过H梁和滚子之间产生的摩擦力;
3)焊接火把及其定位单元保持静止在积分函数H梁焊接机的操作过程中。随着H梁在拉梁焊机中的向前行驶,焊接火炬在H梁的两侧都浸没了弧形焊接。

1)该视频是在一块小尺寸的H光束制作(厚度:10mm;网络高度:大约300mm;法兰宽度:大约200mm)在Wuxi Jack中PHJ和ZHJ客户公司的积分功能H光束焊接机;
2)在视角的角度通过H光束焊机拉动出口,直接与H梁横截面对面。因此,您可以看到2片上部拉直的滚筒,彼此朝向彼此在较近的距离处,尽管当时焊接的H梁仍未到达整体函数H梁焊接机的拉直单元。
3)以及2件焊接火炬在更距离的对称性上工作。然后,相机镜头在积分函数H梁焊接机中移动到焊接点的右侧。

在此视频中拍摄的一组Wuxi JackZHJ模型积分功能H光束焊接机,可以在其工作过程中获得许多有价值的信息:
1)首先,在拉动梁焊机的操作区域,2片黑色锯(淹没电弧焊接)电源控制控制台当时显示焊接电流和电压在积分函数H梁焊接机中:焊接电流在附近570a和焊接电压30V,以指针的形式;
2)此信息是还显示在两组蓝色锯电源本身中在研讨会上,以闪烁的数字显示形式。因此,站在拉动梁焊机的两侧,操作员可以方便地监视焊接过程。
3)视频的后半部分也清楚地记录了拉直单元整体功能H梁焊接机:不仅拉直滚筒及其驾驶缸,而且还两块尺寸的标尺用于调整拉直的中风拉直的滚筒如何拉直焊接的T梁随着它的旋转,在这套穿过H光束焊机的拉动中。
