Welding Rotator QQ图片20150928095036

Wuxi Jack的标准焊接旋转器,这是客户最可靠的设备!

\“标准焊接旋转器\”的导航栏

标准焊接旋转器的工作和应用:

1.您什么时候需要焊接滚动?

1)在制造各种金属材料枪管结构产品的过程中,从小管到中型管道和圆柱体,再到大尺寸和重量储罐,圆周焊接是不可避免的和核心步骤;
2)焊接管旋转器是通过可控稳定的性能来完成此任务的多功能和高效率设备。

2.焊接管道旋转器如何工作?

焊接旋转器是完成循环焊接工作的设备:
1)将圆柱工件加载到其焊接床上;
2)在A.C.电动机的驱动下,以某些可调节的革命性线性速度以焊接转动滚动旋转;
3)然后,工作零件将以与焊接转盘相同的旋转速度旋转。这在可调式焊接辊床的下面的设计草图中生动地显示。

图1焊接辊床


3.焊接旋转器中的焊接滚筒:

1)圆柱零件旋转的主要力来自焊接滚动和圆柱部件之间在焊接旋转器和焊接滚筒床的操作过程中产生的摩擦力;
2)正确选择焊接转盘的材料和过程技术是开发焊接管旋转器的核心步骤,尤其是重型焊接滚筒床和防漂移焊接辊床,这决定了焊接旋转器的性能和使用寿命;
3)焊接滚筒的革命速度正是焊接辊床上工作部件的焊接速度。因此,所有焊接旋转器的技术规格中的此参数在某些范围内都可以改变,该范围通常由A.C.逆变器控制,并以数字仪表显示。

图2焊接旋转器IMG_9688 图3焊接旋转器IMG_9700

Wuxi Jack生产的各种焊接旋转器

Wuxi Jack生产的焊接管旋转器的强点

1.焊接旋转器是Wuxi Jack的主要产品之一,也是广泛的应用程序之一;
2.在过去15年以上的焊接管旋转器上的大量输出中受益,我们在这种广泛使用的焊接辊床和焊接转盘的产品上建立了自己的优势和强烈的点;
3.在焊接旋转器产品的这一系列页面中,我们系统地介绍了Wuxi Jack生产的焊接滚筒床的优点,并在此页面中分发了此主题,以及其他4页的“焊接旋转器”,“”特殊制作的焊接旋转器”,“”使用中的焊接旋转器“, 也 ”裁缝制成的焊接旋转器”;
4.因此,作为一系列具有通用和通用结构和应用的产品,Wuxi Jack生产的标准常规焊接管旋转器与其他供应商的区别是什么?

Wuxi Jack Welding Rotator的精致设计:

为什么我们要注意适当保护焊接辊床和焊接管道旋转器的焊接卷?

1。焊接旋转器工作期间工作人员,环境和材料的挑战:

1)您知道,作为一种焊接设备,焊接管旋转器在严格的工作环境中起作用,在其工作过程中会产生相当数量的烟雾,灰尘,渣和碎屑。
2)此外,在焊接辊床和焊接转盘上放置的工件通常是大而重的圆桶,不仅易于推出,而且可能对周围的人造成极大的伤害;

2。因此,我们需要在开发焊接旋转器,其焊接床和焊接转板的过程中特别注意,以便焊接旋转器可以始终提供最佳的工作性能,以及焊接辊桌最长的服务寿命。这是我们作为负责任的焊接旋转器的负责生产商所做的;

3。Wuxi Jack焊接管旋转器的完全保护可以体现到以下四个方面,但不限于:

1)仔细计算在力条件下,对焊接旋转器及其机械元件的整个结构进行分析。焊接管旋转器及其焊接床,焊接滚筒可以承受最严格的测试。
2)按照驾驶,传输和控制系统从电动机,还原器到A.C.逆变器到空气断裂器,保险丝……全部选择了焊接旋转器的整个外包零件的整个线。全部都有足够的工作规范。这样,即使在过载条件下,焊接管旋转器及其焊接辊床,焊接滚动卷仍然可以输出令人满意的输出;
3) 每一步在焊接旋转器的整个生产过程中,严格在WIP上进行完全保护(在过程中工作):从上面的照片中可以看出,焊接滚动,旋转的焊接滚筒床的旋转轴……全部使用反lusting固定油;
4)为了硬件保护正如您可以从上面的照片中检查的那样,我们的焊接管旋转器中的所有裸露变速箱(包括变速箱螺纹,连接轴)都覆盖着醒目的明亮颜色外壳;
5)如果您对焊接辊床的这一主题感兴趣,请检查产品HGK高精度铅螺丝可调式焊接旋转器.

Wuxi Jack生产的三种标准焊接旋转器

我们将查看三类标准和常规焊接管旋转器的三类:HGZ自调节焊接辊床,HGK Leadscrew可调节焊接滚动床以及此页面后续段的HLK螺栓可调焊接辊床。

现在,让我们回顾一下三类常规标准焊接管旋转器及其焊接辊床以及下面的焊接转盘:

1。HGZ自我调节焊接旋转器;
2。HGK Leadscrew可调焊接旋转器;
3。HLK螺栓可调节焊接旋转器
在焊接管旋转器的应用领域中,这三种类型的焊接辊床需要多数使用。

标准焊接旋转器的Navigaion杆

1. HGZ系列自调焊接旋转器:

更多 »

1. HGZ系列自我调节焊接旋转器的定义:

1)HGZ系列自调整焊接管旋转器的工作方式如下:

一个)HGZ自调整焊接辊床 就定位工件而言,是“最简单”的,并且使其焊接转滚筒的距离适应不同的工件直径:
b)在每组焊接辊桌中,焊接转滚轮都安装在两块倾斜架上,可以根据直径和装有工件的重量来摆动其角度。检查下图;

HGZ焊接旋转器

c)inHGZ自我调节焊接旋转器,从两个机架的包含角度组成的工件上的周围角保持在45°〜110°的范围内;

2)左手显示了HGZ自调整焊接管旋转器的设计草图;

3)您可以判断这是否是一组HGZ自我调节焊接旋转器,乍一看:

在每组焊接辊床中,安装了4块焊接转盘,而不是在HLK和HGK系列焊接旋转器的焊接辊床中的2件焊接滚筒。


2. HGZ系列的分类自调整焊接管旋转器:

根据其焊接床的负载能力,HGZ系列焊接管旋转器可以分为三个亚组liGHT责任HGZ自调焊接旋转器,中型HGZ自我调节焊接旋转器, 和重型HGZ自调焊接旋转器.

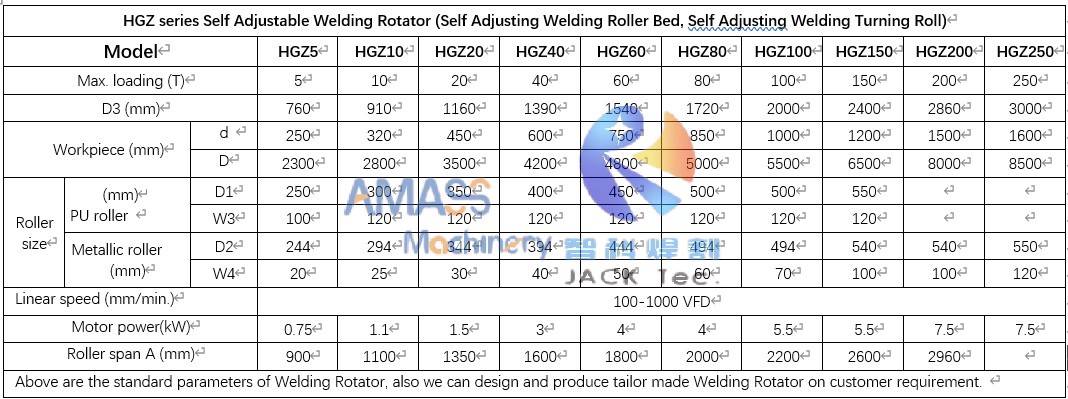

3. HGZ系列的技术参数自调整焊接旋转器:

注意:下面仅涵盖标准范围HGZ焊接辊桌的规格。特殊范围取决于焊接管旋转器的特定应用程序。
HGZ焊接辊床

2. HGK系列铅螺丝可调式焊接旋转器:

更多 »

1. HGK系列螺纹螺丝螺纹调节焊接旋转器的定义:

1)在每组焊接辊床中HGK Leadscrew可调焊接旋转器,通过手动转动铅螺丝进行调整,与工件直径相对应的两块焊接转卷之间的中心距离,这与两块焊接转弯卷连接在一起。检查下图;

焊接旋转器-3- img_3682

2)右手显示了HGK系列可调式焊接管旋转器的设计草图。

2.在HGK系列中焊接的适用工作部件,调整焊接管旋转器:

1)HGK Leadscrew可调焊接旋转器在其焊接辊床上以连续的方式调节焊接滚轮的跨度。因此,工作部件的适用直径可以是规格中的任何尺寸:宽批量在每批工件中少量;
2)由于其焊接转辊调整的工作原理,HGK系列铅螺纹调节焊接旋转器仅限于轻便和中型轻型焊接管旋转器。

3. HGK系列铅螺丝螺纹的分类调节焊接管旋转器:

根据其焊接床和嵌入功能的结构,HGK系列焊接旋转器可以分为标准型焊接辊床,高精度焊接转滚筒类型,旅行焊接辊床类型,焊接转压压力类型和裁缝制成的焊接旋转器, ETC。

4. HGK系列的技术参数可调节焊接旋转器:

注意:下面仅涵盖标准范围HGK焊接辊桌的规格。特殊范围取决于焊接管旋转器的特定应用程序。
HGK焊接管旋转器

3. HLK系列螺栓可调焊接旋转器:

更多 »

1. HLK系列螺栓调节焊接旋转器的定义:

1)inHLK系列螺栓可调焊接旋转器,通过重新固定固定螺栓的拧紧孔,在照片下,在照片下更改了两块焊接辊床的两块焊接卷卷之间的跨度,该跨度等于圆柱形部分的直径。

HLK焊接旋转器-1- 100_9772

2)右手显示了HLK系列螺栓可调焊接管旋转器的设计草图。

2.合适的HLK系列螺栓调节焊接管旋转器:

1)HLK系列螺栓调节焊接旋转器在其焊接辊桌的装载容量方面的范围最大:从最轻的2顿到标准焊接滚筒的标准型号,再到最重的1000吨,再到2000吨特殊制造的焊接滚筒;

2)HLK螺栓可调焊接旋转器适合焊接有限尺寸的工件,而工件的每个尺寸都相对较大。

3)有一种特殊且非常重要的HLK螺栓可调式焊接辊床:抗流动焊接旋转器,我们将在页面上进行特定的讨论特殊制作的焊接旋转器.

3. HLK系列螺栓调节焊接旋转器的分类:

1)基于其焊接床的特定设计,HLK系列螺栓可调焊接旋转器可以分为标准型焊接辊床,旅行类型焊接辊床,固定类型aNTI漂移焊接辊床, 和旅行类型的防水焊接辊床;
2)基于其焊接转滚筒的装载吨位,HLK系列可调式焊接管旋转器可以分组为轻型HLK螺栓可调焊接旋转器,中型HLK螺栓可调焊接旋转器, 和重型HLK螺栓可调焊接旋转器.

4. HLK系列螺栓可调焊接管旋转器的技术参数:

注意:下面仅涵盖标准范围HLK焊接辊桌的规格。特殊范围取决于焊接管旋转器的特定应用程序。
HLK焊接旋转器规范

Wuxi Jack Welding Rotator的工作视频

测试Wuxi Jack Welding Rotator的工作动作

在Wuxi Jack设施中调整焊接旋转器中的焊接辊床的中心距离

Wuxi Jack旅行类型焊接旋转器的工作时刻

常规标准焊接旋转器的应用范围

1。HGZ,HGK和HLK系列焊接管道旋转器带有多种焊接辊床和焊接卷,这些滚动卷被应用于所有产生管,管道,制造和焊接过程的工业和设施中:管道部署,管道部署,液化型,油田,油田,锅炉,锅炉,锅炉,锅炉,锅炉,钢结构,药物……;
2。在工作地点,焊接旋转器经常与其他两个经常使用的焊接设备一起使用:焊接操纵器,焊接定位器,看到焊接中心, 和气屏蔽焊接中心;
3。焊接管旋转器之前经常采用的设备是边缘铣床, 和盘接头焊接机当客户生产大型储罐时,它会产生大尺寸和长长的钢板,用于焊接旋转器的使用;
4。焊接旋转器旁边的设备包括梁端面铣削机器,将管道的最终面焊接成形状。

焊接旋转器
01

焊接辊床
02

焊接辊桌
03

Wuxi Jack的焊接管旋转器调试

Wuxi Jack Welding Rotator,总有一个合适的适合您!
