1) 正如焊接辊床家族中引入的(焊接旋转器的同名或焊接滚动卷),焊接旋转器是一种通用的施加设备,用于焊接,制造,组装和测试圆柱形工件的工艺技术,例如管道。 ,管,容器,储罐,枪管等。在这方面,设备是多功能焊接卷;
2) 同时,由于与组件,绘画和测试相比,焊接在应用程序中占有最大的份额,因此该设备通常称为自动焊接旋转器;
3) 尽管焊接辊床是一种具有“简单”结构和外观的设备,但在吨位,详细的设计和功能方面有很多变化。
4) 目前,在行业中,焊接转盘上的流行和公认的分类方式是基于其焊接辊床中心距离调节方式:自动调节焊接旋转器,通过Leadscrew的可调节焊接旋转器以及可调节的焊接旋转器通过螺栓。其中,自调整焊接辊床是我们介绍的第一类。

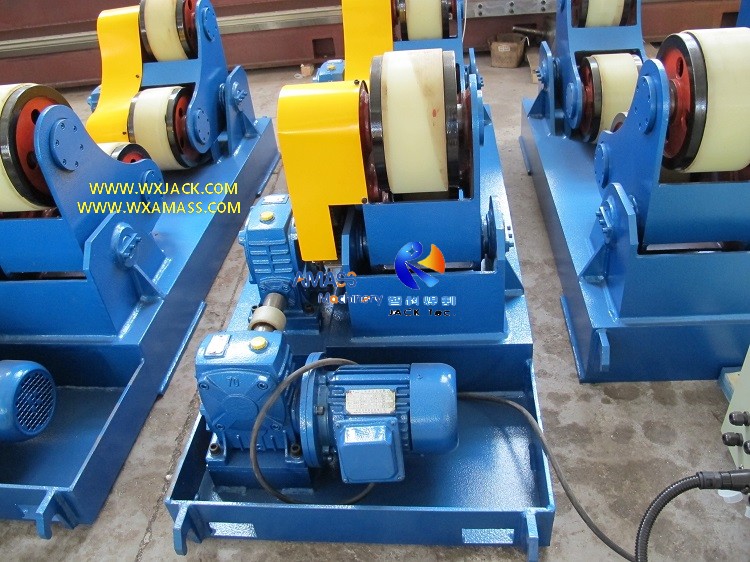

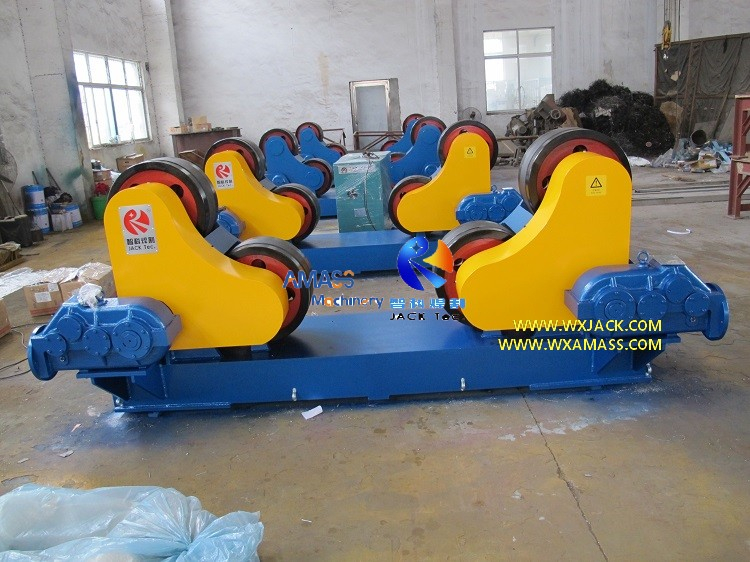

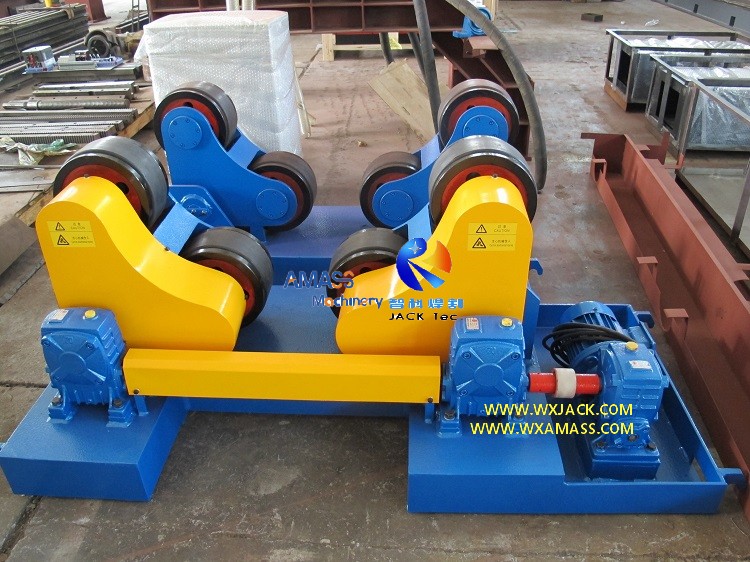

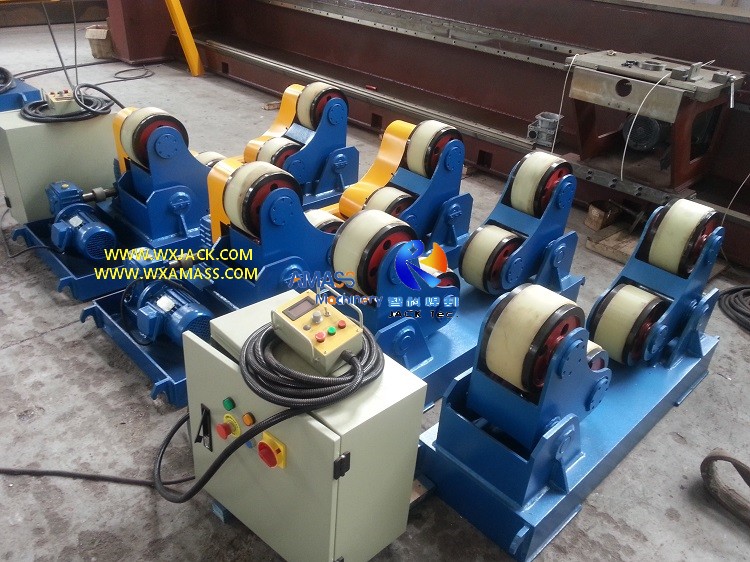

1) 顾名思义,HGZ系列的一系列自动焊接旋转器的滚筒跨度会自动调整,以便在将工件放在工件上时在其轴上摆动。
2) 要在焊接旋转器中的滚筒跨度调整过程中进行更深入的探索,首先我们应该明确表明,在自我调节焊接辊床的工作中,其滚筒跨度的目的是什么?请检查HGZ系列的草图自动调节焊接转盘如下:
一个) 对于一组自动调节焊接旋转器,其滚筒跨度是设备参数中工件直径的对应物。
b) 这就是为什么我们需要更改两对滚筒的跨度的原因:在上面放置各种直径的工件(圆柱零件);
C) 因此,HGZ自调整焊接辊床的产品物种是HLK系列焊接辊床通过螺栓调节,HGK系列焊接辊床通过Leadscrew调整,在自动焊接旋转器的整个范围内;
4) HGZ系列是具有最简单操作的自动焊接旋转器:仅将工件加载到其焊接辊床上,可倾斜辊床之间的跨度或距离(我们经常称其为“钳子形架”)。为了满足这一特定工件的需求,因此保持角度(应在45°〜110°的范围内);
一个) 根据这种“普通”结构(标准类型的自动调节焊接旋转器),并根据客户需求添加了一些功能,因此这一系列焊接转动卷会发生转换;
b) 例如,旅行类型的自调整焊接旋转器,辊床可调式焊接旋转器…我们将在后续部分进行讨论。
以下是HGZ系列的技术参数自调整焊接辊床(自调整焊接滚动卷):
HGZ系列自我 可调焊接旋转器(自调整焊接辊床,自调整 焊接卷) | ||||||||||||
模型 | HGZ5 | HGZ10 | HGZ20 | HGZ40 | HGZ60 | HGZ80 | HGZ100 | HGZ150 | HGZ200 | HGZ250 | ||
最大限度。加载(t) | 5 | 10 | 20 | 40 | 60 | 80 | 100 | 150 | 200 | 250 | ||
D3(mm) | 760 | 910 | 1160 | 1390 | 1540 | 1720 | 2000 | 2400 | 2860 | 3000 | ||
工件 (毫米) | d | 250 | 320 | 450 | 600 | 750 | 850 | 1000 | 1200 | 1500 | 1600 | |
D | 2300 | 2800 | 3500 | 4200 | 4800 | 5000 | 5500 | 6500 | 8000 | 8500 | ||
滚子大小 | (毫米) R PU辊 | D1 | 250 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | ||
W3 | 100 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | ||||
金属 滚筒(mm) | D2 | 244 | 294 | 344 | 394 | 444 | 494 | 494 | 540 | 540 | 550 | |
W4 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | 100 | 100 | 120 | ||
线性 速度(mm/min。) | 100-1000 VFD | |||||||||||
电动机(KW) | 0.75 | 1.1 | 1.5 | 3 | 4 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | ||
滚子跨度(mm) | 900 | 1100 | 1350 | 1600 | 1800 | 2000 | 2200 | 2600 | 2960 | |||
以上 是焊接旋转器的标准参数,我们也可以设计和 生产量身定制的焊接旋转器根据客户需求。 |
