长行程T型架LHT H型梁焊接机

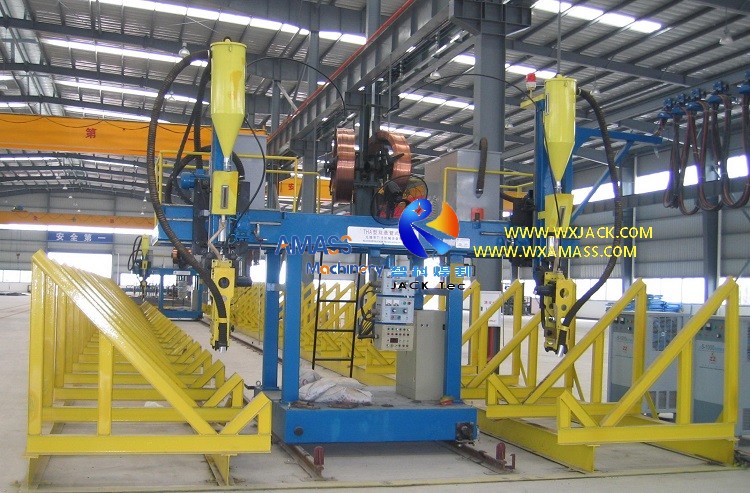

在客户设施的第一张照片中，Wuxi Jack生产的两套LHT T框架Gantry H光束焊接设备连续部署。在第二张照片中显示了工件的输出：指定尺寸的H梁h光束。它的设计结构如下：

1。    LHT H光束龙门焊接机中的工作复合物:

1）     浸没弧焊接的自动龙门I光束焊接机（H光束）是一个全面的系统，将外包组件的管理整合到一个机器控制中；

2）     可以想象，这些购买的单元的质量在LHA Gantry H Beam Saw机器，LHC柱型H型H光锯机和LHT T型H型H型锯机器中起着重要作用；

3）     我们在“产品”部分中介绍了Huayuan和Lincoln品牌的SAW电源。45°圆角焊接LHA系列H光束龙门焊接机“ 和 ”LHC柱类型高质量H光束浸没电弧焊机“ 分别;

4）     除此之外，H梁锯机中使用了另一个重要的外包组件是通量恢复和回收单元，这会影响锯齿质量和运行成本。对于本单元，我们选择了中国品牌，特别是Wuxi Liantong产品的本地供应商。我们将在下一个部分中进行介绍。

2。    LHT H光束龙门焊接机中的通量恢复和回收单元:

这是对我们的列类型，T型和龙门H光束浸入电弧焊接机中使用的通量恢复和回收单元的介绍：

1）   I型通量恢复和回收单元的摘要:

LTHS-E型通量恢复和回收单元可以用作各种焊接过程的协助机制，涉及供回收通量使用，例如淹没的弧焊接；

2）   H梁龙门焊接机中使用的通量恢复和回收单元的形成:

一个）     该单元由恢复单元的主体，通量料斗，不锈钢管，连接软管和抽吸尖端组成；

b）     它的通量料斗安装在T型，柱类型和龙门H梁焊接设备的前侧横向梁上，这是这些H梁锯机器的主体顶部的主体；

C）     吸气尖端安装在焊接火炬的前端；

d）     主体之间的连接，该单元中的通量料斗和吸力尖端是通过不锈钢管和软管的方式。

e）     通过这种方式，它形成了一组完整的自动通量循环，传输和恢复系统，该系统用于一系列H梁焊接设备；

3）   H光锯机器中使用的通量恢复和回收单元的工作原理:

一个）     通量恢复和回收单元的工作由LHT龙门I梁焊接机的PLC控制；

b）     通过两个气阀，将储物桶分为三个部分的恢复桶，过渡桶和进料桶；

C）     在LHT T框架，LHC柱和LHA Gantry H光线锯机的焊接过程中，通过过渡桶从恢复桶中将通量从恢复桶发送到喂食桶，而无需关闭整个单元；

d）     当喂食桶内的通量体积小于15公斤时，恢复单元将发出警报，以便整个系统在H梁龙门焊接机的锯过程中始终正常工作；

4）   有关以LHC列样式安装的磁通恢复和回收单元的安装，操作和维护的更多详细信息，LHT T样式以及LHA Gantry H Beam浸入Wuxi Jack生产的弧形焊接机，客户可以检查客户的手册和图单元，以及与H光束龙门焊接机交付的其他技术文档。

3。    LHT H光束龙门焊接机的技术参数:

以下是该LHT T型自动龙门H光束焊接设备的规格：

LHT 龙门H光束浸入电弧焊接机（H横梁锯机）
范围	规格	笔记
操作员 工作位置	下面 t框架，在2个支撑架之间， 站立 在地上
配件 H梁法兰宽度（mm）	200 〜800
配件 H梁法兰厚度（mm）	6〜 40	能 特别制作
配件 h光束网络高度（mm）	200 〜2000
配件 h光束网络厚度（mm）	6〜 32	能 特别制作
配件 h束长（mm）	4000 〜15000	能 特别制作
龙门 旅行导轨长度（mm）	18000
气体 压力	0.4 ～0.6MPa	为了 驾驶弧形跟踪单元和通量恢复单元
磁通 恢复和回收单元 数量	2 套	设备齐全 带有锯电源一组
磁通 恢复和回收单位容量	50 公斤
磁通 恢复和回收单元警报阈值	15 公斤
