45°角焊LHA系列H型钢龙门焊机

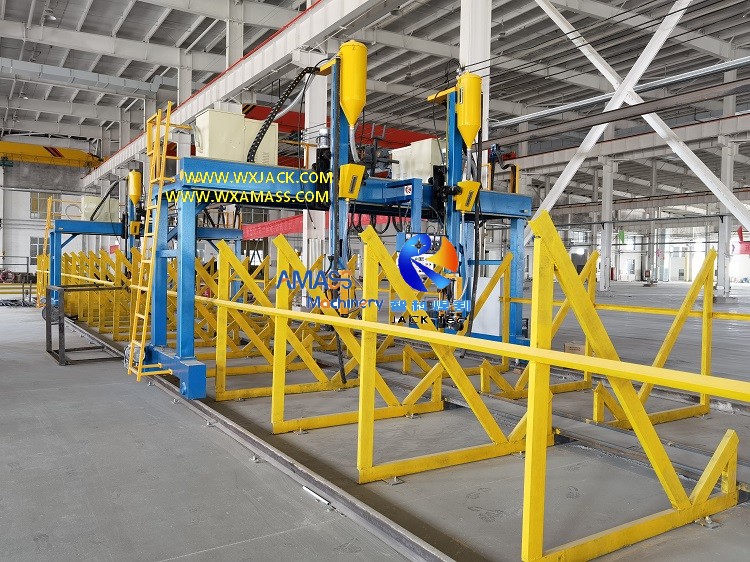

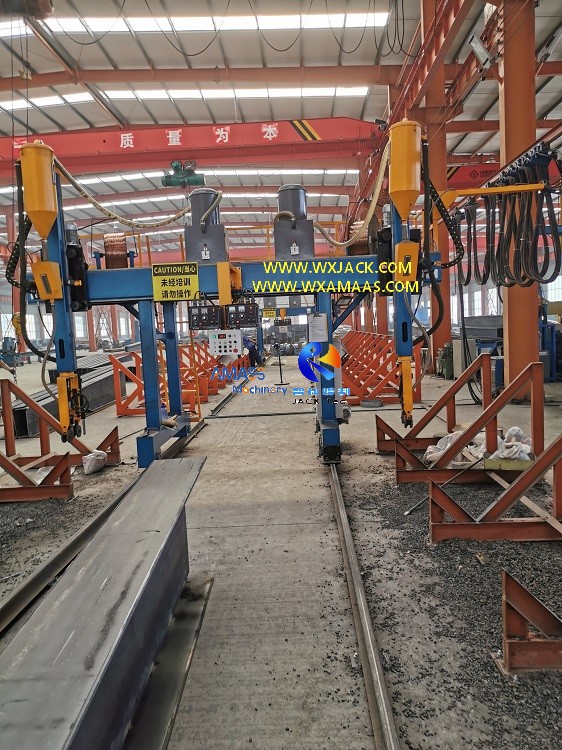

在实际使用中，LHA系列龙门H梁焊接机的特定结构和大小有所不同。附件的照片指示了同类的几种典型模型。有关在LHA H梁浸入弧焊接机中应用的两种主要结构类型的草图，请检查下面：



1。    在各种类型的龙门H光束焊接机中锯电源:

1）     正如H梁浸入弧形焊接机的产品类别中所引入的那样，H梁锯机是焊接H梁制造过程中的核心H梁生产机，这会影响最大程度生产的H光束的质量；

2）     因此，我们为LHA系列自动i梁龙门焊接机外包的锯电源（i光束与h beam相同），以及LHC柱类型H梁焊接机和LHT T型龙门H光锯机器，是焊接设备行业的一流档位；

3）     随着多年的测试和验证，我们建议在H梁焊接机的产品组中使用两个选项：

一个）     中国品牌Huayuan ZD7-1000;

b）     美国品牌林肯DC1000

4）     其中中国华扬的成本表现非常好。在提供合理的设备价格的高标准焊接质量方面，它稳定且一致。如今，Huayuan是LHA系列Gantry H Beam Summerged Arc焊接机中配备的主要品牌电源之一。

2。    介绍H光束浸没电弧焊接机中的电源:

1）     H光束锯机中锯电源的功能：

一个）     ZD7系列逆变器控制集成功能电源可用于多样化的焊接模式，包括自动浸没电弧焊接，电磁焊接，粘附焊接和弧空gouging；

b）     此外，此电源在直流单线焊接和带状横波上还具有非常令人满意的交付。

2）     LHA I Beam Gantry焊接机中锯电源的技术特征：

一个）     该ZD7 SAW电源的主要控制电路是IGBT逆变器电路的。它具有卓越的可靠性，快速反应时间和完整的动态特征的强大点；

b）     ZD7 SAW电源有能力自动补偿网格电压波动的潜在风险，确保在LHA Gantry H梁焊接机的锯下稳定且一致的电弧燃烧，并保证产生良好的外观和高强度焊接接缝；

3）     Gantry H光束焊接机中锯电源的工作原理：

ZD7系列逆变器控制集成功能焊接电源利用逆变器主电路作为控制循环，如下所示：

一个）     在Gantry H梁锯机器中实施的锯后，在通过三个相位整流器纠正后，车间实用程序的三相A.C.电源转换为20KHz高频D.C.电流。

b）     通过IGBT逆变器，这种高频D.C.电流将倒入A.C.高频电流作为过渡。

C）     之后，这种倒置的高频电流将再次回到D.C.电流：随着连续通过高频变压器的电压降低，A.C.电流被纠正为D.C.再次键入d.c。

d）     然后通过反应循环过滤该D.C.电流，并由当前负反馈的信号控制；

e）     放大后，该负反馈信号被馈入误差放大器的反转界面，并通过脉冲宽度调节积分电路。

F）       到这个时候，这个放大的信号可以控制IGBT的工作时间，因此，逆变器整流器可以获得所需的外部特征，以获得LHA Gantry H梁焊接机的预期性能；

4）     对于LHA H梁浸入弧形焊接机中使用的SAW电源的控制控制台，请检查附件的图片和下面：

3。    LHA系列龙门H光束焊接机的技术参数:

以下是该LHA高质量I光束龙门焊接机（Gantry H Beam Saw机器）的规格：

拉 系列龙门H光束浸没电弧焊接机
范围	规格	笔记
H梁法兰 宽度（mm）	200 〜800
H梁法兰 厚度（mm）	6〜 40	能 特别制作
h光束网 高度（毫米）	200 〜1200/1500/1800/2000	变化 在模型上
h光束网 厚度（mm）	6〜 32	能 特别制作
h光束长度 （毫米）	4000 〜15000	能 特别制作
湮 电弧焊接类型	45°圆角焊接
湮 电弧焊接模式	单身的 弧， 或者 串联弧
焊接 电源品牌	中国人 Huayuan或 美国 林肯	ZD7-1000 或者 DC-1000
焊接 电源数量	2 在单弧的情况下进行设置 和 在串联弧的情况下进行4套	机器 引号与单弧和串联弧线不同
