Wuxi Jack的两个轴焊接定位器,这是客户使用最广泛的工具!

在“两个轴焊接定位器”上的导航杆

两个轴焊接定位器的重要性和工作特征

1.两个轴焊接定位器的位置:

1)两个轴焊接定位器是焊接定位器产品组的基本,标准和最大分支;
2)从它开始,旋转焊接定位器的所有其他结构都从这两个轴焊接定位器中转换为例如头部和尾焊位定位器,L型焊接定位器,高架式焊接定位器,伺服驱动焊接定位器,特殊制造的焊接定位器…, ETC。;

2.两个轴焊接定位器的工作模式:

1)顾名思义,要以动态方式获得工件焊接的最佳位置,两个轴焊接定位器在操作过程中具有两个自由度;

2)用焊接定位器中的两个轴对照使用其执行单元实现:一组不同直径的焊接转盘:

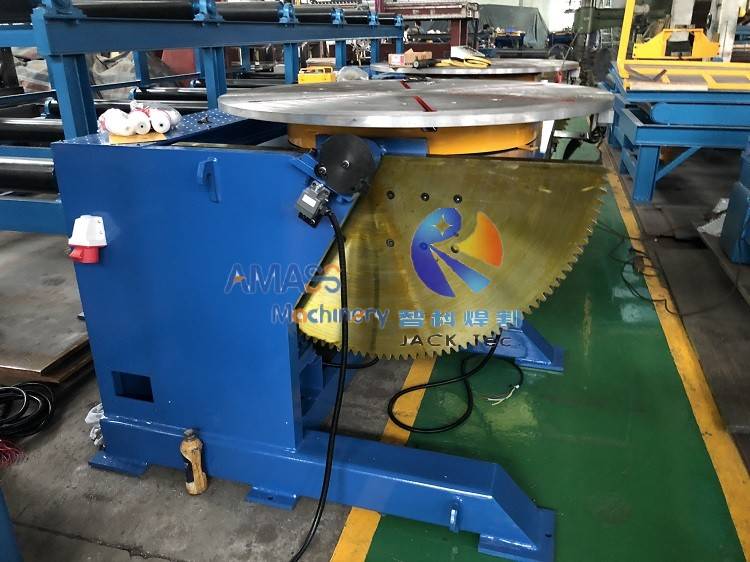

图1焊接定位器

a)旋转焊接台的0°〜360°在顺时针和逆时针方向上旋转。相应的线性旋转速度也是工件的焊接速度,可以在约10倍范围内调整,例如100〜1150 mm/min。
b)旋转焊接台的0°〜120°倾斜,该旋转焊接台也由A.C.电动机驱动,但以固定的线性速度驱动。为了正确管理焊接转盘的倾斜,在焊接定位器的横向尺寸上有一个小角度表盘以进行指示:

图2焊接定位器比例板

3)通过这种方式,可以通过上述两个轴对照在两个轴焊接位置的焊接表中获得理想的工件方向;

3.将工件固定在两个轴焊接定位器上:

1)切在焊接桌子的表面上,有6块均匀分布的t插槽,以及圆形中心周围的一轮定位孔;

FIG3焊接转盘

2)通过这些T插槽和定位孔安装在焊接转盘的表面上的焊接固定装置,进而将其牢固地固定到旋转焊接位置器上。

图4焊接转盘

快速查看Wuxi Jack生产的两个轴和其他类型的焊接定位器

Wuxi Jack旋转焊接定位器的杰出特征

1。焊接定位器是一种外部看起来“简单”,但对于客户和生产者来说都是挑战性的焊接定位设备:您需要为各种应用程序方案找到最适用的解决方案,应完全考虑涉及坚固和简洁的结构,紧凑尺寸,易于操作和维护等因素;
2. Wuxi Jack焊接定位器的优点是一系列主题:在此页面中,旋转焊接表的相关页面:三个轴焊接定位器,单轴焊接定位器,伺服驱动焊接定位器,头和尾焊接器,特殊制作的焊接定位器,我们如何在每个焊接桌子的桌子上完善我们的方式,并使其成为优质的桌子;
3.在这里,我们介绍了下面的Wuxi Jack旋转焊接定位器的机械特征。

机械主体在焊接定位器中的刚性高:

为什么强刚性机械结构对于一组焊接定位器如此重要?

1。 焊接定位器中松软的机械结构的隐藏风险:

1)作为具有两到三个自由度的旋转焊接桌的焊接定位设备:焊接转盘0°〜360°旋转和0°〜120°倾斜,并具有相当百分比的施用,具有高度的能力,刚性和耐用性,耐用性和耐用性焊接定位器对其工作至关重要:不仅决定了工件取向的准确性控制,而且还决定了焊接定位器的有效使用寿命;

2)特别是在高架焊接定位器,具有高程的头部和尾部焊接定位器中,它经常采用水平旋转的工作动作,甚至是旋转式旋转台的全圆形旋转,假设机械旋转焊接位置器的机械旋转轴是不屑一顾的……这不会...这不会仅影响焊接定位器本身的工作准确性,增加了这种焊接定位设备的维护成本,但更加认真地,在焊接定位器和焊接转盘的运行方面带来了安全隐藏的麻烦。

2。 Wuxi Jack旋转焊接定位器中的机械结构:

1)在这方面,Wuxi Jack总是实现最高和最严格的控制标准,在我们的整个命令中,为焊接定位器提供了增值圆的控制,以及其焊接转盘:从想法设计到验证,到原材料选择,再到热处理,制造和最终组装的过程控制……每套Wuxi千斤顶旋转焊接定位器及其焊接转盘具有足够的边缘耐用强度和刚性。
2)有关更多详细信息,请检查产品的介绍重型单桌顶焊接定位器.

Wuxi Jack两轴焊接定位器的工作视频

旋转焊接桌旋转速度控制Wuxi Jack设施的两个轴焊接定位器

验证旋转和倾斜旋转焊接桌两个轴焊接定位器和操作吊坠操纵在Wuxi Jack设施

观察控制柜Wuxi Jack设施的两个轴焊接定位器

两个轴焊接定位器类型的细分

两个轴旋转焊接定位器可以进一步分为两组:

1.常规的单焊接转盘焊接定位器;

2。L类型焊接定位器,旋转焊接桌子的固定高度.
让我们一一回顾这两种类型的两种轴焊接定位器。

导航栏在“两个轴焊接定位器类型的细分”上

1.常规的单焊接转盘焊接定位器:

更多 »

1。常规标准单焊接转盘焊接定位器的位置:

1)这是最大的旋转焊接定位器组,不仅在两个轴焊接定位器的分支中,而且在行业中的应用范围以及市场上出售数量的整个焊接定位器家族,也是整个焊接定位器的家族。 ;
2)当人们谈论焊接定位器时,想到的第一印象是HB系列焊接定位器:焊接定位机,带有一组可以旋转和倾斜的圆形焊接转盘。

2。常规标准单焊接转盘焊接定位器的优点:

1)在结构会员焊接领域,这种焊接定位器可以满足在最大申请案例中获得最佳焊接位置的需求;

2)此外,这种旋转焊接定位器具有:

a)简单而紧凑的结构,以及较小的整体尺寸;
b)轻松处理,搬迁和安装。无需其他基础;
c)在焊接转盘工作期间方便而直观的操作;
d)适用于批处理生产以及使用耐用;
3)这就是为什么HB系列常规单焊接转盘旋转焊接定位器已有如此广泛的应用,并在焊接定位器的产品家族中排名第一。

3。关于常规标准单焊接转盘焊接定位器的分类:

根据其旋转焊接表的负载能力,标准的常规两个轴旋转焊接定位器可以分为3年级的:

1)轻型焊接定位器:

a)将焊接转盘的吨位小于1吨,可以归因于轻型焊接定位器。例如:200公斤,300公斤,600公斤等;
b)这种旋转焊接台用于焊接小尺寸和轻型工件,例如法兰,管组件等。有时它用于实验室;

2)中值焊接定位器:

a)在1吨至10顿之间的焊接转盘的装载吨位分为中值焊接定位器。共有的吨位是2顿,2顿,5ton等。
b)旋转焊接表用于制造组件,组件和完整车辆的工作;

3)重型焊接定位器:

a)10顿上方的焊接转盘的装载吨位归类为重型焊接定位器。经常选择的吨位是10顿,15吨,20顿,30吨,50吨等。
b)旋转焊接台范围用于制造大型组件,将组装成大型建筑机械,车辆等的大零件。

4。常规标准单焊接转盘焊接定位器的技术方面:

1)这组旋转焊接定位器的典型设计草图,请检查右手;
2)应用两个轴单焊接转盘焊接定位器的一个重要问题是将焊接固定装置引入其旋转焊接台:

图1旋转焊接表
3)如今,焊接转盘的0°〜360°旋转速度由逆变器控制,并以数字仪表显示:

图2焊接定位器

5。常规标准单焊接转盘焊接定位器的技术参数:

下面的参数表涵盖了HB系列两个轴焊接定位器的标准模型:
焊接定位器技术参数

2. L型焊接定位器,旋转焊接桌子的固定高度:

更多 »

1。L型焊接定位器的定义带有固定高度旋转焊接桌:

这是L型焊接定位器产品组中的一个小分支:
1)大多数L型焊接定位器具有起重功能的旋转焊接表。因此,整个焊接定位器具有三个控制轴;

2)相反,当无法更改其焊接转盘的高度时,L型焊接定位器仅具有两个自由度:

a)垂直平面旋转焊接台的0°〜360°旋转;
b)水平面旋转焊接表的0°〜360°旋转;
3)左手照片中显示了焊接转盘L型焊接定位器的固定高度。

2。L型焊接定位器的应用和技术视图,带有固定高度旋转焊接桌:

1)具有固定高度焊接转盘的这种L型焊接定位器用于制造相对较小的工作零件;
2)或只有少数类型的规格工作部件,每个规范中都有大容量;
3)in固定高度L类型焊接定位器,焊接转盘的垂直旋转和水平旋转都可以调节其线性速度,在大约10倍的变化范围内。该线性速度由逆变器控制,并直观地显示;
4)该固定高度L类型焊接定位器的设计草图,请参阅左手;
5)L型焊接定位器中旋转焊接表的负载能力相对较轻:通常从1吨到3吨,而实际使用中最多不超过5吨。

3。L型焊接定位器的技术参数,带固定高度焊接转盘:

加载能力
焊接桌
1吨〜5吨
控制轴 0°〜360°水平旋转
0°〜360°垂直旋转
L手臂高度控制 固定水平,没有变化
焊接桌子的尺寸 在直径周围。 600mm〜
1200毫米
0°〜360°旋转和旋转 0.2〜2 rpm

两个轴焊接定位器的应用和相关设备

1.作为焊接定位器的第1号销售体积,HB系列两个轴单焊接转盘用于焊接具有相对小长度的各种类型的结构构件。 (长长的工作部件应在头部和尾焊接位置上制造);
2.在实际使用中,焊接定位器经常与其他常用的焊接设备一起使用:焊接操纵器,焊接旋转器,特殊的焊接机, ETC。;
3.而且,如本页面的开头所述,将工作部件固定在旋转焊接表上的焊接位置涉及不同类型的焊接固定装置.

旋转焊接桌
01

L类型焊接定位器
02

焊接桌
03

在使用两个轴焊接定位器之前:

安装两个轴焊接定位器:

1。相对“容易”的焊接定位器:

与其他较大且“复杂”的设备(例如Edge铣床)和H梁端面部研磨机相比,在其运输和安装方面,两个轴旋转焊接位置器“更简单”:焊接定位器及其焊接的物流转弯表是基于整体设备制作的,而不是将焊接定位器分为几组;

2。另一方面,两个轴焊接定位器的安装还需要小心地将其固定到车间地板上:

这台焊接定位机的工作涉及在其焊接转盘上倾斜,旋转和举重工件的大尺寸和重量重量,最好通过牢固地将其固定在车间地板上,以保持最高的稳定性和平衡。螺栓。

Wuxi Jack产生的两个轴和其他类型的焊接定位器,总有一个适合您!

网页链接与其他Wuxi Jack产品,除了焊接定位器

除了焊接定位器外,我们还拥有其他系列产品
