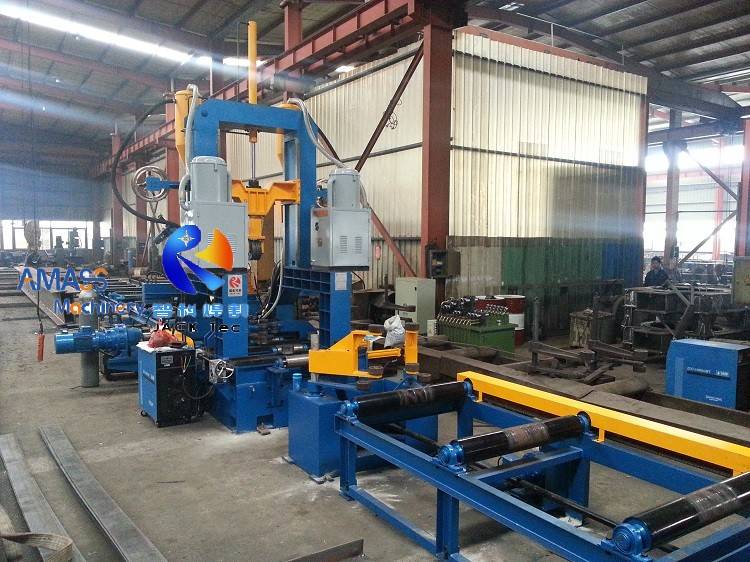

1 H Beam Fabrication Machine 61

Wuxi Jack的工作视频

H梁制造机

“ H光束制造机的工作视频”上的导航栏

H光束制造机的使用和分类的摘要

1. H光束制造机的使用:

1)中小型焊接H梁(I梁) / T梁是钢结构行业中最重要的工作部件。传统上,这些原材料只能由H光束生产线;
2)在过去的10多年中,PHJ和ZHJ系列H梁制造机取代了该领域中的H光束生产线,使用了单组垂直H梁焊机设备;

3)请检查从Wuxi Jack H梁制造机传递的焊接T梁和H光束,如下所示:

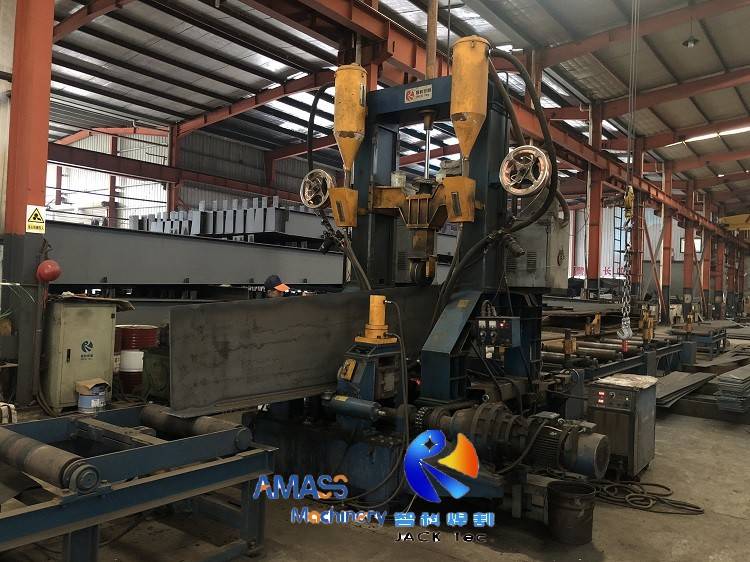

2 h梁组件焊接矫直整体机109
3三分之一的h梁焊接机38

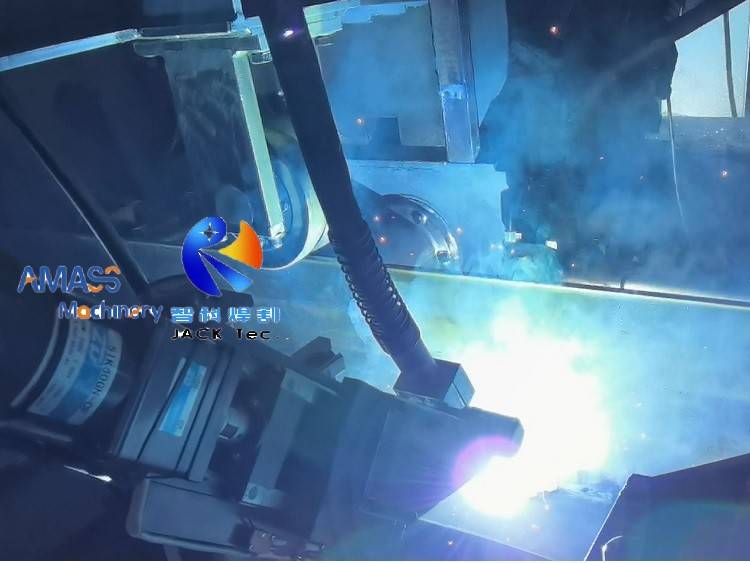

4)为具有强大功能的多功能设备提供更好的介绍,我们将有关此垂直H梁焊机设备的讨论分发给4个产品页面,包括H梁制造机,以及其他三页,标题为“实际用途相同名称”:H梁组件焊接矫直整体机器, 和三合一H梁焊接机, 和积分功能H光束焊接机;
5)如果您有兴趣,请访问以上4个产品页面。它肯定会为您提供有关高级自动H束生产机的宝贵信息--- H梁制造机。

2. H光束制造机的分类:

1)H梁制造机有两个通用的PHJ系列和ZHJ系列,以及ZHJ系列下的轻型子分支。两种类型的垂直H梁焊机之间的区别可以用以下草图说明:

图三h梁制造机

2)从上面的草图中可以找到,如果您的所有工件都有对称的横截面,则ZHJ系列H梁制造机是最佳选择;如果您的一部分工件具有不对称的横截面,则PHJ系列H光束制造机更适合您。

H梁制造机上此页面的主题

1.我们在上述4个产品页面中为H梁制造机提供了6个视频。为了帮助客户在Wuxi Jack的这个盒子产品上获得更深刻的印象,我们创建了“工作视频”的主题群集页面;

2.除了下面在此页面上展出的视频外,您还可以从以下页面中查看此垂直H光束焊机的更多视频:

3.我们将此页面中H梁制造机上的视频分为以下4个部分:

1)PHJ系列H光束制造机在客户站点工作;
2)ZHJ系列H光束制造机在客户站点工作;
3)在Wuxi Jack设施的H梁制造机上进行调试,以便在其交付过程中进行调试;
4)H梁制造机中的三个工作步骤

PHJ系列H梁制造机的工作视频

1)该视频的持续时间为2分2秒,记录了一组Wuxi Jack的工作条件PHJ15H梁制造机在客户站点。在该垂直H梁焊机中可以生产的最大的H梁是1500mm高(Web),800mm宽度(法兰)和40mm厚度;
2)前1分钟40秒给予封闭对淹没的电弧焊接的观察在H束生产的过程中,发生在H梁制造机中;
3)剩余的20秒给予一般视图对一块焊接H梁的输出从H梁制造机和该垂直H梁焊机的工作区域。

1)该视频的持续时间为1分钟40秒。它是在俄罗斯的一家客户设施中拍摄的,在一套Wuxi Jack上PHJ15H梁制造机;
2)在视频中您可以检查淹没的电弧焊接在实施中,2套林肯锯电源,及其控制控制台, 和操作面板H梁制造机的数字显示在操作面板中显示实时焊接速度(那一刻是720mm/min。)垂直H梁焊机的完成的锯接缝在输出H梁上,H梁在H梁制造机的传送带和主框架中的前进,几个操作员如何在该垂直H梁焊机上工作。

ZHJ系列H光束制造机的工作视频

1)Wuxi Jack的1分钟和42秒的视频ZHJ8018H光束制造机总是改变其拍摄对象。因此,在观看视频时,您不会感到乏味。
2)该视频是在中国客户网站上拍摄的。在视频中,您可以找到1个T梁是由垂直H梁焊机制造的。您也可以找到两个控制鞋底和操作吊坠的整体布局在H梁制造机的右侧。这600毫米/分钟。锯速当时;
3)两套蓝色中国品牌锯电源放置在垂直H梁焊机的车间地面上,实时看到焊接电流和电压显示在上面,白色控制板将H束制造机放在旁边。操作员在淹没的弧焊接过程中吸了焊接通量。

1)此视频在Wuxi Jack上ZHJ8018H光束制造机是在客户设施上采用的。一块超过1m高的T梁是由垂直H梁焊机建造的;
2)T梁是制造H梁的第一步;
3)在H梁制造机主框架的出口侧取,您可以观察到拉直细胞它的跨度调节手轮, 这闪烁的数字游戏在操作面板上以及焊接火炬在工作中,在H梁制造机中。

H梁制造机上调试的工作视频

1)该视频是在Wuxi Jack设施中拍摄的ZHJ5010H梁制造机。这台机器是出口到俄罗斯;
2)垂直H梁焊机具有2种较厚板的大电流浸入弧焊接的焊接模式和小电流CO2较薄的板的气屏蔽焊接;
3)视频反映了双模式H梁制造机中浸没的电弧焊接的验证。

1)该视频已拍摄同一套Wuxi Jack ZHJ5010H梁制造机在上一个视频中,也在验证阶段;
2)正如我们提到的,这组垂直H光束焊机具有2种焊接模式。该视频被拍摄了co2气屏蔽焊接在H梁制造机中。这就是为什么您观察到在此过程中产生了如此多的烟雾和灯的原因,周围工作的人应该戴上面膜以进行个人保护。

1)这9秒的简短视频是在此期间拍摄的制造的组装过程 ZHJ系列垂直H梁焊机组装单元的Wuxi Jack的H梁制造机;
2)在视频中对称移动的元素正在引导组装单元的灌木丛,由液压油缸驱动。对齐辊将组装到这些引导灌木丛上,执行组装步骤在H梁制造机中。

1)遵循上一个视频,该视频是在制造业组装期间的后期拍摄的ZHJ系列H梁制造机在Wuxi Jack上;
2)您可以从视频中找到已经组装了6对对称分布的偏心对齐辊,在上一段视频中显示的引导灌木丛中;
3)在ZHJ H梁制造机的中央工作区中,通过组装t梁在垂直H梁焊机中进行了对其性能的验证。

H梁制造机中三个工作步骤的工作视频

1)此架空视频的重点中央工作区Wuxi JackPHJ模型H梁制造机;
2)从视频中您可以检查2组左右焊接复合物在垂直H梁焊机中,包括焊接火炬及其位置控制机制,焊接通量输送和回收管,电线馈线;
3)以及对齐辊用于夹住T梁和向下滚子按下T梁坚定地,在H梁制造机的操作过程中。

1)在客户研讨会上拍摄的简短视频给予新颖的观点关于H光束制造操作,在Wuxi Jack中PHJ和ZHJH梁制造机;
2)您可以从视频中找到,在此垂直H梁焊机中制造T梁H光束时,所有工作步骤均同时执行:工件捏造(组装,焊接,拉直),并寄出工件;
3)这解释了为什么H梁制造机是一种高效的自动H束生产机器

1)该视频是在拉直的一面, 或者出口Wuxi Jack的中央工作区PHJ和ZHJH梁制造机。因此,它不能反映垂直H梁焊机的淹没电弧焊接,而是组装,尤其是拉直功能。
2)您可以清楚地了解拉直功能视频中的H梁制造机:顶部有2块实心拉直滚筒,底部有1片实心拉直滚筒,形成一个腔体,用于拉直H束T梁,当它穿过垂直的腔时, h光束焊工;
3)使油缸下风的工作原理受益,与市场上的同一交易相比.

1)该视频是在输出传送带Wuxi JackPHJ和ZHJ客户工厂的H梁制造机;
2)您可以找到一块完成的H梁,H梁上成品浸没的电弧焊接接缝,从这个垂直H梁焊机中传递。

1)co2Gmaw不是Wuxi Jack中的主流焊接模式PHJ和ZHJH梁制造机。作为对淹没的弧焊接的补充,CO2GMAW通常应用于此垂直H梁焊机焊接薄工件,厚度从5mm到10mm左右;
2)因此,合作2GMAW通常在轻型H梁制造机.

1)这个间接费用的视频演示了组装和淹没的弧焊接在Wuxi Jack中PHJ和ZHJH梁制造机;
2)摄影师应站在垂直H梁焊机的拉直侧。因此,您可以识别H梁制造机的输入输送机上安装的蓝色液压操纵器,用于在H梁T梁上进行第一阶段组装;
3)网络和法兰对齐辊在不同高度的滚轮保证网络和法兰的精确安装,用于在H梁制造机中正确实现浸没的电弧焊接。
