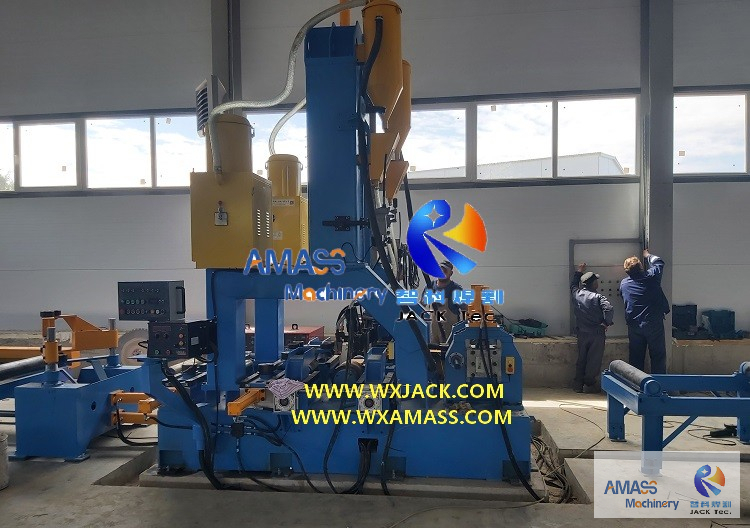

附件1英石照片是由Wuxi Jack生产的一组PHJ15锯H光束焊接机,该机器由Wuxi Jack生产,该国于2020年在客户研讨会上安装阶段。从这张照片中,我们启动此PHJ15产品部分关于主题安装和调试,并随着时间的流逝而进行服务。要进行机器的构造,请检查的产品部分PHJ18拉动H光束焊机, 和PHJ20三分之一梁制造机.
1) 导出的PHJ15 I光束组件焊接焊接的整体机在容器中运输。经过多年的实践,我们在其包装方面获得了丰富的经验,请检查2nd照片。一组PHJ15垂直H光束焊机与一组一组完美匹配40GP容器;

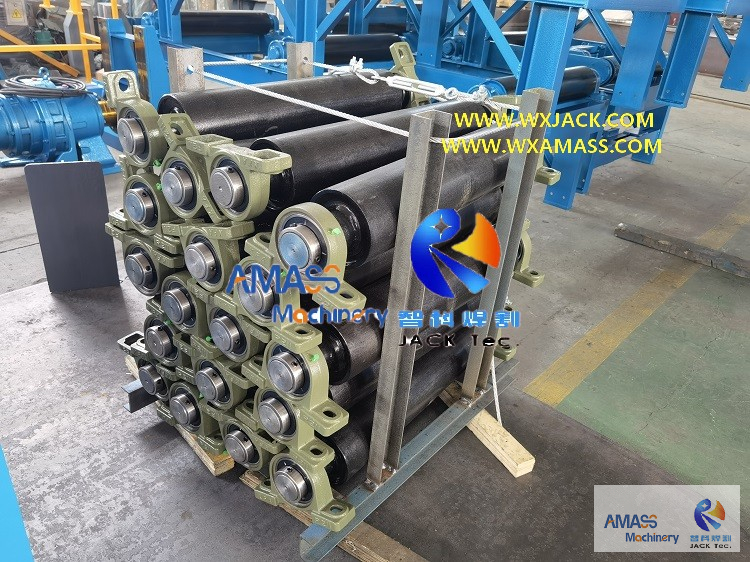

2) PHJ梁焊接机的运输状态为拆卸状态,如2所示nd/3路/4Th相片。尽管我们在所有这些单元上提供了全面而确定的保护,但由于其长途旅行,在到达用户研讨会后,请务必确保查看带有包装清单的光束制造机的实体,确保子组件数量正确,并确认是否发生任何损坏;
3) PHJ H光束焊接机(T梁焊接机)的安装涉及准备基础,如1所示英石照片。在发货之前,我们将向客户提供基础绘图;
4) 通过H梁焊机的拉力安装覆盖其主体以及输入和输出输送机。对于主体,两个关键控制点是准确的平整(这直接确定机器性能)和混凝土倒入(这直接决定机器的牢固性);
5) 梁制造机的输入和输出输送机的支架固定在带有膨胀螺栓的车间地板中。确保调整其滚筒的表面水平,使其与三个光束制造机中的三个主变速器辊相同或略低;
6) 调试是在机器正式运行之前在客户研讨会上的验证步骤。它应该由Wuxi Jack或我们的经销商或客户专家的专业人员实施。 Wu给出了有关PHJ I光束组件手册焊接焊接焊接整体机的委托步骤的详细说明,应遵循以令人满意的结果。
PHJ穿过H光束焊机的服务涉及机器上的正确操作,并且其谨慎而严格的维护。这是长时间一致的机器令人满意的性能的先决条件。在这里,我们无法为这一方面提供所有详细的内容,只需将一些代表性的内容作为示例(手动簿和I光束制造机的其他技术文档提供完整的视图)。以下是有关PHJ机器正确操作的一些基本准则:
1) 在官方使用此垂直H光束焊机之前,为其制定合适且可行的TPM计划,并严格实施;
一个) 检查所有紧固件的紧绷条件;
b) 检查所有传输单元的阻塞条件
C) 润滑梁焊接机的所有传输单元;
d) 做清洁工作;
对于PHJ15 i梁组件焊接焊接的整体机(梁制造机):
技术参数 | PHJ15积分锯 我梁焊接机(穿过H光束焊机) |
网络高度 | 200 〜1500毫米 |
网络厚度 | 5 〜30毫米 |
法兰宽度 | 200 〜800毫米 |
法兰厚度 | 6 〜40毫米 |
工件 (焊接H梁)长度 | 3 〜15 m(满足客户需求) |
在职的 组装速度/焊接拉直 | 200〜1200 mm/min。工作速度500〜700mm/min。 对于10〜12mm的厚度工件((逆变器控制) |
焊接 接缝 | 一通 最大尺寸8〜12毫米 |
工件 | 对称 和不对称截面形状 焊接 h光束/ i梁/ T梁 |
机器 总体尺寸(l×w×h) | 28m×4m×4.6m |
输入 和输出传送带 | 10〜11m 每个3个部分的长度;一个有电动机,两个追随者;输入输送机 3组液压操纵器 |
驾驶 模式 | 法兰 和Web对齐辊/拉直/ 输出 传送带高程:液压缸 |
焊接 模式 | 单身的 弧形或双电弧在圆角平坦位置 |
液压 系统规范 | 压力: 6〜8 mpa;驾驶力量:4.4kW |
法兰 和网络拟合方式 | 一 侧液压缸,另一侧手动铅螺丝;法兰和网络 两侧对称性 |
