1 H Beam Production Line DSC_0383

Wuxi Jack的自动和半自动H光束生产线总是适合客户的解决方案!

“自动和半自动H光束生产线”中的导航栏

自动和半自动H光束生产线的工作风格

H光束生产线为什么如此重要?


1。 自动和半自动H光束生产线的输出:

T梁和H梁(或I梁)可以是由热滚动制成的,也可以通过使用H束生产线制造:
1)制造的T梁H梁的尺寸比热滚动的尺寸更大:最大的三个可用等级。选择高度:1500mm,1800mm和2000毫米H光束网;

图1 h梁拉直机YTJ-50
2)这给出了由H束生产线产生的制造的T梁H光束最广泛的应用:在过去的二十年中,焊接T梁和H梁/ I梁是钢结构中的第一材料和组件行业。在这种观点中,您可以说没有焊接H梁/ I梁和T梁,没有大量的钢结构项目的广泛结构;

图2 h光束拉直机YTJ-40


2.自动和半自动H光束生产线的必要性:

1)这还需要对H束生产线及其掺入H梁生产机的巨大需求:CNC条板切割机,H梁组件机,H梁焊接机,H梁伸直机,45°/ 60°/ 90° /180°翻转架和钢输送机,H梁制造机;
2)这些引入H光束生产线H光束生产设备很灵活:您可以从Wuxi Jack中选择一条自动线作为交钥匙项目,或者为您最紧急的需求选择任何一个单独的设备:作为H Beam生产线的专业生产商,我们始终努力寻找最合适的建议。顾客。


3.自动和半自动H光束生产线的独家能力:
1)在过去的10多年中,在制作轻便和中型焊接T梁和H光束时,新一代H束生产设备:PHJ系列和ZHJ系列H梁制造机由于所有优势,逐渐取代了轻型和中等责任H梁的生产线;
2)同时,H光束生产线在使重型钢结构成员中仍然具有不可替代的位置:当H梁和T梁上的浸入弧焊接需要几次焊接接缝时,H束生产线和H梁焊接机是您选择的最合适的设备。

从Wuxi Jack传递的H梁生产线中的机器品种

1 CNC Plate Cutting Machine

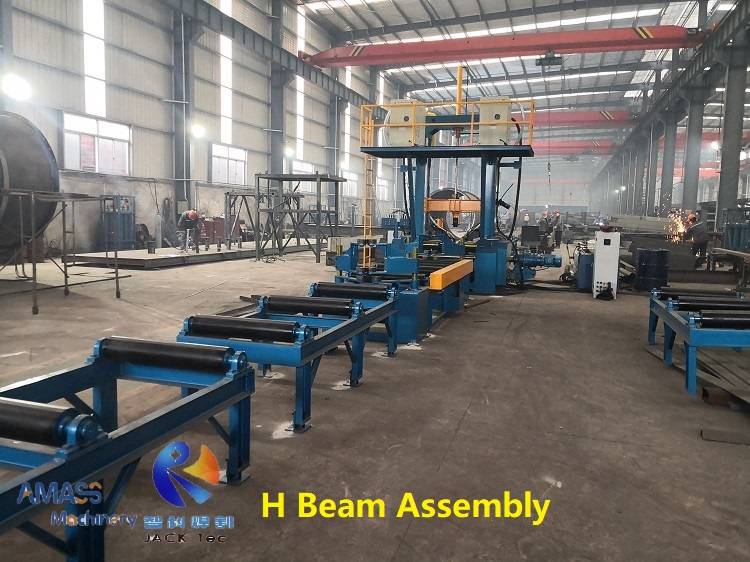

2 H Beam Assembly Machine IMG_20210422_110945
3 H Beam Assembly Machine
4 H Beam Welding Machine
5 H Beam Welding Machine
6 H Beam Straightening Machine
7 H Beam Straightening Machine IMG_20210422_111520
8 H Beam Straightening Machine

在客户网站上运行Wuxi Jack H光束生产线

1.自动H光束生产线上的过程技术插图:

参考上述图中的数字标签:
1 -CNC裁切机;
2 -H光束组件机器带有二氧化碳固定焊接;
3-60°/ 90°/ 180°翻转架;
4 -H光束焊接机;
5-H梁伸直机

2. HB系列自动H光束生产线的设计布局:

以下是HB1500 h光束生产线上的布局计划:

HB1500小时束生产线安装的最小面积为110m长,宽24m;理想的区域是200m长至24m的宽度;
H光束生产线布局中的数字标签符合上述过程技术。

3. H光束生产线的工作视频:

以下是H光束生产线中4种类型的核心H光束生产设备的工作视频:


1. CNC板切割机;
2. H梁组件机器带有固定焊接;
3.看到H梁焊接机;
4. H梁伸直机

H光束生产线的两种类型

鉴于工作站之间的材料和WIP(在过程中工作)流动,H束生产线有两种类型,自动和半自动:

1. HB系列全自动H束生产线:

1)除了从CNC板切割机悬挂到H束组件机的切割板,该机器通过行驶起重机完成,H束生产线中的所有其他材料和工作部件都可以使用60°/90°/进行。 180°倾覆的架子,不需要手动操作;
2)用4组LHC柱结构H梁焊接机实现淹没的电弧焊接;
3)请检查“产品页面”H光束生产线进行介绍,以及有关推翻架子的讨论。

2. HB系列半自动H束生产线;

在这里,我们简要介绍了下面的半自动H光束生产线。对于4种类型的核心H光束生产设备:CNC板切割机,H梁组件机,H梁焊接机和H梁矫直机,请检查产品页面“H光束生产线中的设备”。

HB系列半自动H光束生产线:

更多 »

1. HB系列半自动H束生产线的定义:

1)半自动和自动H束生产线之间的差异:

a)这里“半自动”是指在整个H梁生产线上的协调方式,以及材料和WIP流,而不是H束生产机本身;
b)换句话说,所有H光束生产设备在自动或半自动H束生产线中的同一自动模式下工作;

2)半自动H束生产线的优点:

a)在制造和重新安排H光束生产机器的布局方面的灵活性,并在中途增加新设备;
b)更少的研讨会土地占领;
c)与自动H光束生产线相比,投资更少;

3)在半自动H束生产线中选择H束生产设备:

自动和半自动H束生产线中H梁焊接机的结构和数量有所不同,基于过程技术,布置和H光束生产线的TAKT:
a)在自动H梁生产线中,应有4组LHC柱类型H梁焊接机;
b)在半自动H光束生产线中,通常客户购买1组LHA H光束龙门焊接机,或1组LHT T型H梁焊接机;

4)半自动H束生产线的弱点:

a)与全自动H光束生产线相比,操作H梁生产机的车间应有更多的操作员;
b)附加的手动劳动主要涉及通过旅行起重机进行材料处理和转移。材料大而重。因此,安全性隐藏风险比自动H光束生产线增长,并且应一直对安全操作进行认真管理和监视。

2.半自动H束生产线的分类:

1)从严格意义上讲,半自动H光束生产线没有标准和一致的配置。客户自动地对H光束生产机的模型和数量做出决定;
2)一般来说,各种个性化的半自动H光束生产线仍然可以分为三类HB1500,HB1800,HB2000,根据传递的H梁和T梁的最大高度。

3. HB系列半自动H束生产线的技术参数:

半自动模型
H光束生产线
HB1500,HB1800,HB2000

h光束最大。网络高度

1500、1800、2000毫米

h光束网络厚度

6〜32毫米

H梁法兰宽度范围

200〜800毫米

H梁法兰厚度

6〜40毫米

h光束长度 4000〜12000毫米
h光束最大。重量 20吨
H光束组装机 Z15,Z18,Z20,1套
H光束焊接机 LHA或LHT,1套
H梁伸直机 HYJ-40或HYJ-800
材料处理实用程序 旅行起重机

与H光束生产线相关设备

1.上述H梁生产机器之前使用的设备:

1)XBJ系列边缘铣床用于在碳钢板上制作焊接凹槽;
2)RH系列边缘圆形机用于提高碳钢板的涂料能力;


2.上述H光束生产机后使用的设备:

DX系列梁端面铣削机器,为了抛光最终制造t梁和H梁;

3。T束生产线具有与H光束生产线相似但较少的步骤过程技术。
4。盒束生产线与H光束生产线相比,具有不同和复杂的过程技术,这是在钢结构行业中应用的另一个重要流线。
5。H梁制造机还以H梁的生产线产生焊接H梁和T梁,但在轻型和中等职责中。
