HB1500 标准型半自动H型钢生产线

一、半自动焊接H型钢生产线概述：

1）HB1500主要半自动H型钢生产设备：

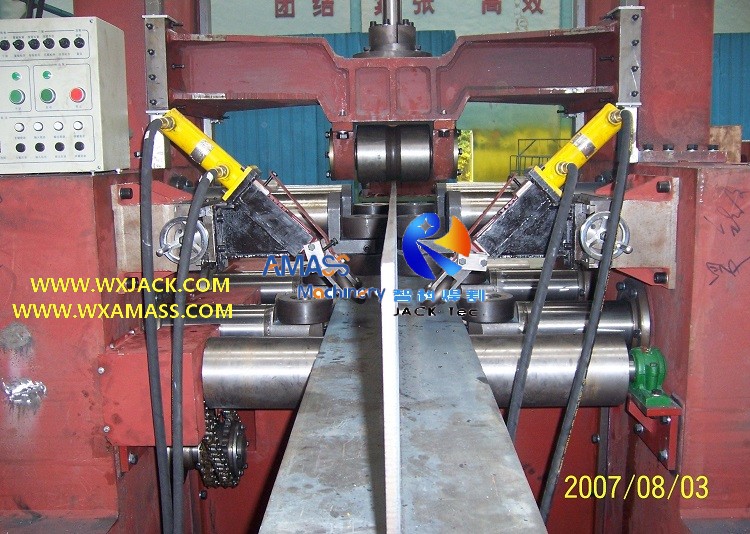

核心设备：附图第一张照片为组成HB1500半自动H型钢生产线的三个核心H型钢生产设备：

a) Z15 H型钢组立机；

b) LHA H型钢龙门焊机；

c) HYJ-40机械式H型钢矫正机；

2）HB1500焊接半自动H型钢生产线用途：

a) HB1500半自动H型钢生产线对于生产中小型焊接H型钢的客户来说是一种经济有效的解决方案：（图1）

b) 特点：半自动与全自动H型钢生产线相比，投资相对较低；

3）半自动焊接H型钢生产线特点：

a) 全自动H型钢生产线是通过钢结构翻转设备和翻转架连接H型钢生产设备各工位的内部流线。工件在这条线上流动，无需外部干预；

b) 相比之下，半自动H型钢生产线中的H型钢生产设备是个别点。工件在这些H型钢生产设备之间的移动是通过外部设施，例如移动式起重机。

二、半自动焊接H型钢生产线成本效益财务分析：

半自动H型钢生产线与自动线相比，在三个方面降低成本：

1）自动H型钢生产线取消钢结构翻转设备：

一是取消H型钢自动生产线的钢结构翻转设备：（图2）

2）H型钢生产线H型钢龙门焊机：

a) 根据其机架结构，该型H型钢生产设备有以下三种选择：

(1) LHC系列立柱小车移动结构；

(2) LHT系列开放式结构T型框架；

(3) LHA系列龙门移动结构

H型钢龙门焊机三大类型设计示意图：（图3）

b) 其中H型钢自动生产线唯一适用的H型钢龙门焊机为LHC型H型钢龙门焊机；

c) 相反，LHA系列和LHT系列H型钢龙门焊机是专门适用于半自动H型钢生产线的H型钢生产设备：

(1) 这些都是由H型钢自动生产线工艺技术与H型钢龙门焊机结构的匹配条件决定的；

(2) 另一个原因是H型钢龙门焊机的焊接速度(200~1200mm/min左右)相对于H型钢矫正机的矫正速度(9000mm/min左右)较低，一组自动化焊接H型钢生产线需要四台LHC型H型钢龙门焊机；

(3) 半自动H型钢生产线只需要一台LHA或LHT H型钢龙门焊机H型钢生产设备即可。附图第四张照片为无锡智科工厂正在安装的一套T型架LHT型H型钢龙门焊机；

d) 综上所述，半自动H型钢生产线的H型钢生产设备投资比自动线减少40%~50%左右；

3）半自动H型钢生产线节省土地占用：

a) 除了相对较少的预算外，半自动H型钢生产线的另一个好处是，取消了钢结构翻转设备，包括行车和翻转装置，节省了车间地面的一定面积；

b) 仅需安置三核心H型钢生产设备（H型钢组立机、H型钢龙门焊机、H型钢矫正机）的用地；

c) 从这个意义上说，半自动焊接H型钢生产线具有布局灵活、紧凑的特点；

4）综上所述，半自动H型钢生产线对于焊接H型钢的客户来说具有较高的性价比指数。

三、HB1500半自动H型钢生产线技术参数：

HB1500半自动焊接H型钢生产线规格如下：

型号 HB1500 半自动焊接H型钢生产线

H型钢腹板最大宽度(mm) 1500

H型钢腹板厚度（mm）6∽32

H型钢翼板宽度（mm）200∽800

H型钢翼板厚度（mm）6∽40

H型钢长度（mm）4000∽12000

H型钢最大重量20吨。

H型钢组立机 Z15

第一阶段焊接技术 CO2 点焊

H型钢焊接 LHA或LHT H型钢龙门焊机

成品焊接工艺45°埋弧焊

翼板矫正H型钢矫正机 HYJ-40

操作人员通过行车在工位之间转移 H 型钢工件
