箱架结构电动ASM100型钢角矫直机

状态:
数量:

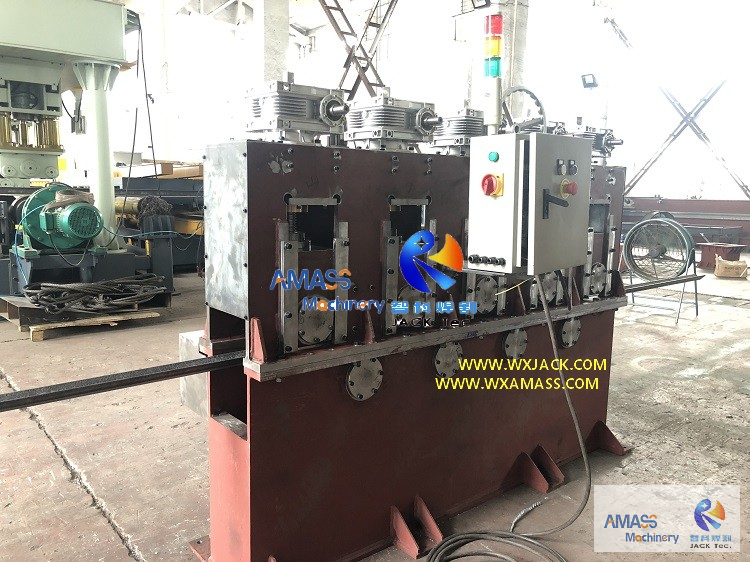

本节的产品名称对ASM系列钢制钢制钢制主框架的外观特征进行了生动描述:您可以从第一张照片中检查,看起来像是一块大型方盒,站在车间上,并固定在车间上加强剂的阵列作为基础。



1.在ASM系列角度钢制拉直设备中的上部拉辊的下行动调整:

1)    这一步骤的重要性:

一个)     绝对这是ASM系列角度杆矫直机的操作中的关键步骤:对这些参数的正确调整可以确保在ASM滚动角度伸直器的工作期间确保角钢的平滑流量:不太紧(上下拉直之间的小间隙)滚筒),上下拉辊的卷入也不太松(太大的间隙);

b)     适当的塑性变形在工件中有效,从这款ASM型号拉直机器中获得最佳拉直质量;

2)    那么,第一个问题,如何实现目标?

一个)     第二个草图是在ASM100角钢拉直机中的上部拉直辊的每个部分的建议向下行程。由于保密考虑,我们将这些数据抹在参数表中;

b)     观察到它,您会看到,适用于适用于此ASM100型号型钢制钢制钢制设备的每种工件规范的每个工件规范的每个上部拉直滚轮的经验数据:从小至25x25x7mm,到100 x100x14的最大一部分;

C)     我们(Wuxi Jack)通过多年的测试和验证积累了这些宝贵的数据。在交付ASM模型角矫直机的相应模型时,我们将与客户分享。它可以用作此滚动角伸直剂的客户的参考;

3)    第二个问题,假设您正在阅读这些数据,如何理解它?

让我们与第二张插图和第三张照片一起讨论此主题:

一个)      统治者指示的参考零点在哪里?

  • 观察ASM100角杆拉直机的第二个草图,它的穿透线一直穿过顶部的上部拉直滚筒,底部的下部拉直滚筒排;

  • 换句话说,当上部拉直滚筒接触角钢的表面时,该水平水平可以作为ASM模型角钢拉直机的零基准线。在此基础上,ASM系列滚动角伸直器中的所有向下调节调制均在此基础上进行;

b)     然后,尺子的指针或针头的位置是指吗?

检查第三张照片:是的,这意味着在这套ASM角钢拉直设备中,该特定的上部拉直辊在8mm的笔触中被调节;

4)    第三个问题是,所有上部拉直辊的必要向下行程相同,在角度拉直机中,以拉直某些滚动角度?

一个)     答案是不。您可以想象,在ASM模型角矫直机的拉直过程中,按照工件流的顺序,工件越来越直截了当,通过每个上部拉直滚筒。

b)     因此,这是正确的:在这一系列的ASM角钢拉直机中,必要的向下行程从上部拉直滚轮的第一部分降低到最后一个。

5)    第四个问题:向下参数的管理顺序是否重要?

答案是不。在ASM角钢拉直设备的拉直过程之前,操作员可以按照他或她的偏好顺序对所有上部滚筒的拉直体积进行调整。首先调整了哪个滚筒,最后调整了哪个滚筒,都没关系。

6)补充笔记:

一个)     该产品部分的内容是参数设置的所有主题,这些主题不涵盖角度拉直机硬件的方面。如果要检查ASM机器的结构,请检查“高速自动纵向ASM160角钢拉直机”;

b)     如果要检查ASM机器的主要单元,请检查“高效率自动长度方向角度钢拉直设备”;

C)     如果您想检查ASM机器的工作单元(拉直机构和驾驶系统),请检查“ASM200高电动机驱动滚动角拉直机”。



2.技术参数:

以下是框架结构的规格电动ASM100角钢拉直机(角度拉直机):

模型

技术参数

框架结构电动ASM100

角杆拉直机

(滚动角伸直器)

最小横截面 角杆的大小

25×25×7毫米

最大限度。横截面 角杆的大小

100 × 100×14毫米

角杆的长度范围

1,500〜12,000 MM(按客户需求)

角杆拉直 速度

6,000毫米/分钟。

主要还原功率

5.5 kW,1440 RPM,一组

下风 拉直滚筒调整方式

手动转轮, 五个

上和下拉直 滚子间隔

400毫米

上下拉直 滚筒数量

5和4件 每个

输入传送带长度

两个部分,12 M,闲置类型

输出传送带长度

两个片段,12 m,空闲 类型
