DX1540数控端面铣钢结构铣削中心

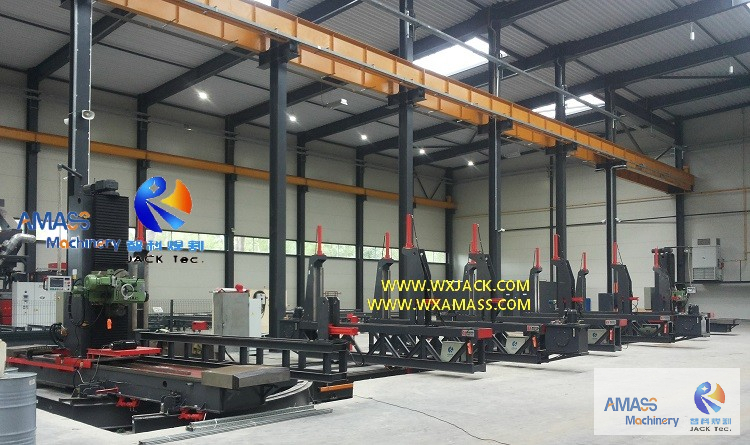

第一张照片是Wuxi Jack出口到白俄罗斯的一组钢结构铣削和面向中心。如同自动锯中心，这个面向中心由几种设备和支持系统组成，以满足客户的复杂需求。

1.钢结构铣削和面向中心的目的:

1）       该中心中使用H梁端面部铣床处理工件的草图（H光束），请参阅附件2^nd照片;

2）       该钢结构铣削和面向中心用于H束末端铣削（包括一个法兰至15°的倾斜角的锥形H梁）。中心中的一组H梁端机可以使线性运动，另一台机器可以转约0〜60°；

3）          最终面向中心的工件:

一个）       滚动和焊接的H梁（I梁），焊接盒梁，长度为6〜24m；

b）       横截面尺寸的范围为250x250mm〜1500x 4000mm；

C）       工件的锥角（H束）法兰的度范围为0〜15°；

d）       工件的末端（H光束）的倾斜角为0〜60°；

e）       端面铣床的保证处理表面的平坦度为0.22mm/m²;

F）          处理表面的粗糙度为RA 12.5，末端面部研磨后。

2.钢结构铣削和面向中心的形成:

1）       该铣削和面向中心的一般设计图，请参阅附件3^路照片。它的总车间土地面积为29m，宽度为8m，高达45m；

2）        该钢结构铣削和面向中心由:

一个）       两套CNC-DX1540钢结构端面铣床，其中一组是在24m轨道沿电动机驱动器下移动的，另一组是固定的，但具有0〜60°旋转的能力，以方便倾斜的端面面部研磨；

b）       五组液压驱动工件固定桌，用于用这两个CNC-DX1540钢结构端机进行处理的工件；

C）       在电动机驱动器下的0〜60°范围的转盘，安装在固定端面铣床下方；

d）       24m长的双导轨/控制系统/钢结构铣削和面向中心的液压系统。

3.技术简介:

1）        钢结构铣削和面向中心的一般轮廓:

一个）        处理设备的类型：CNC-DX1540焊接结构端面部研磨机。它的运动和运动由CNC和伺服电动机管理；操作是通过CNC上的触摸屏实现的；

b）       采用的主要技术运营：通过高功率（7.5kW）铣头的端面铣削，其角度和旋转速度可调节；

C）        手术：在工作过程中，两套钢结构端面铣床同时在工件的两个面上都面对操作。为了满足可变工件规格（长度和侧面倾斜角），一组梁端面部铣床沿导轨移动，另一台机器可以在0〜60°内旋转；

2）        两套端面铣削机器:

一个）       在处理之前，光束端朝向机器可靠用液压夹具固定。

b）    相对于工件（H梁），转弯机的角度定位调整为0〜60˚，精度为2'（分钟）。对于固定的倾斜H梁端朝向机器，圆形标尺用于旋转角度测量和控制;

3）       铣削头是两组H梁端面铣床中的核心单元。 （请参阅附件4^Th照片）;

它的一般技术专业:

一个）       每套端面机器中的铣削头数量为1件，可用于水平和垂直加工，并配有MU-9S模型（专业生产商）；

b）       铣削切割机的转速范围为65〜715 rpm（通过手动调整有9个要更改的转弯速度位置）；

C）       铣削刀片的材料是标记和二手碳化物叶片SPCN1504ED的类型；

d）       铣削头动物大小为0〜200毫米，旋转角度为0〜45°；

e）       在H梁端面铣床的工作过程中，通过手动机械驱动器进行铣头式繁荣的调整；并通过手动机械驱动器执行垂直平面中铣头头旋转角度的调整。

4）5^Th和6^Th照片记录了客户站点的钢结构铣削和面向中心的现场工作条件。
