1 Beam End Face Milling Machine DX4080

Wuxi Jack Beam End Face Milling Machine,行业中的第一类!

“光束端面铣床”上的导航杆

光束端面磨机和Wuxi Jack Strong点的使用

1.光束端面磨机的功能是什么?

1)DX系列梁端面部研磨机,另一个名称是光束末端铣削mmchine或Beam End Faceing Machine,是在制作的钢结构工件上进行端面抛光的必要和重要设备,例如H梁,盒子梁,交叉梁等;
2)配备CNC控制器的CNC控制梁端面部铣床可以扩展到管道/管/油箱,以及具有任何特殊形状横截面的工作部件;

2.在光束端面铣床中应用的典型工作部件:

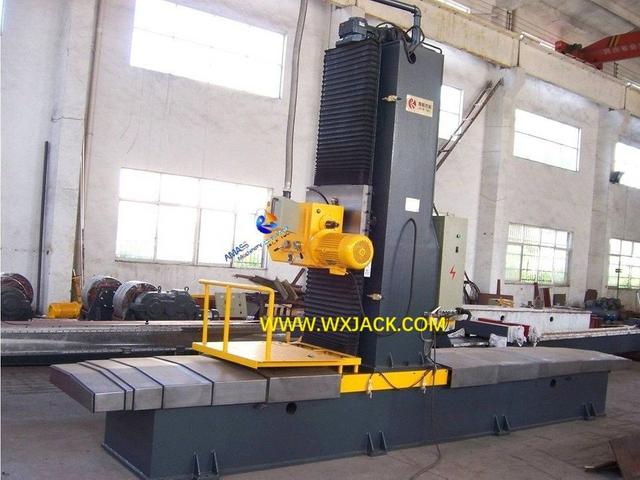

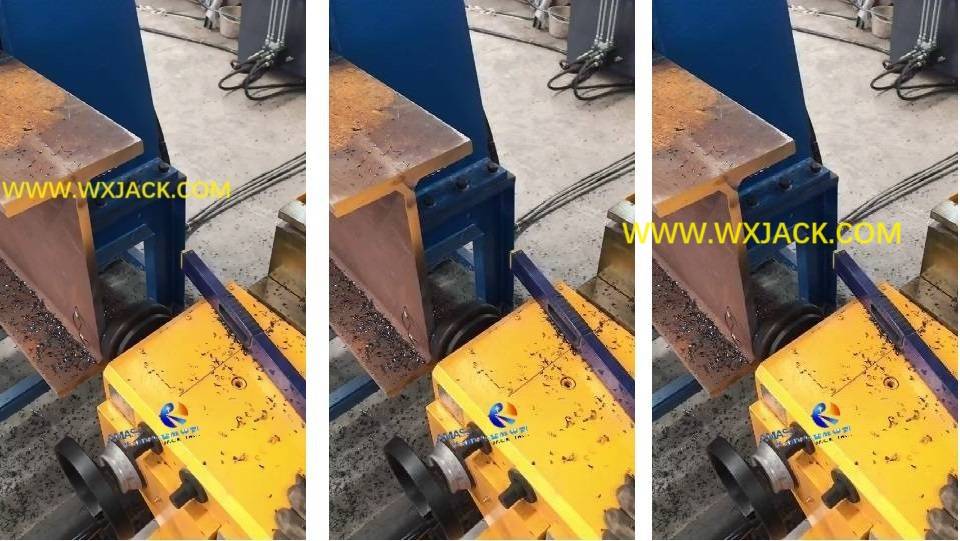

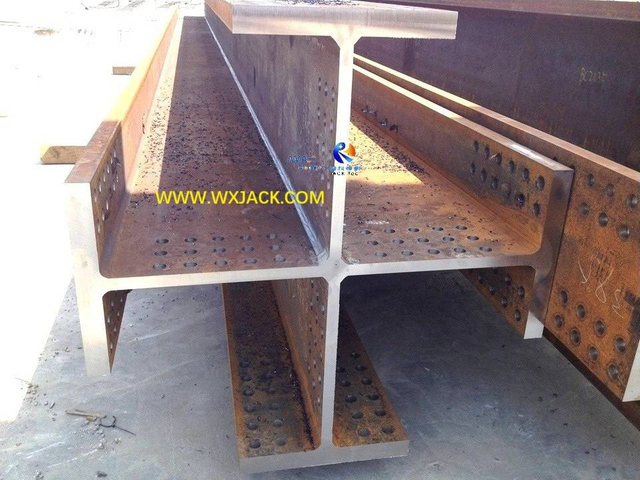

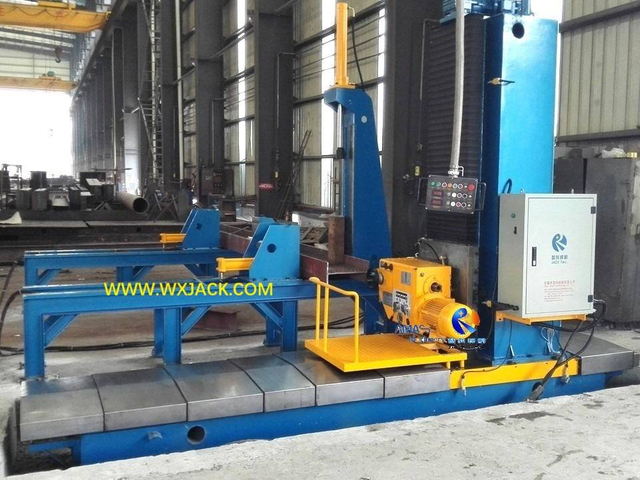

1)h光束:您可以在用Wuxi Jack Beam端面朝面机和机器工作地点加工后检查H光束的闭合:

FIG1梁端面部研磨机10
FIG2梁端面部研磨机96

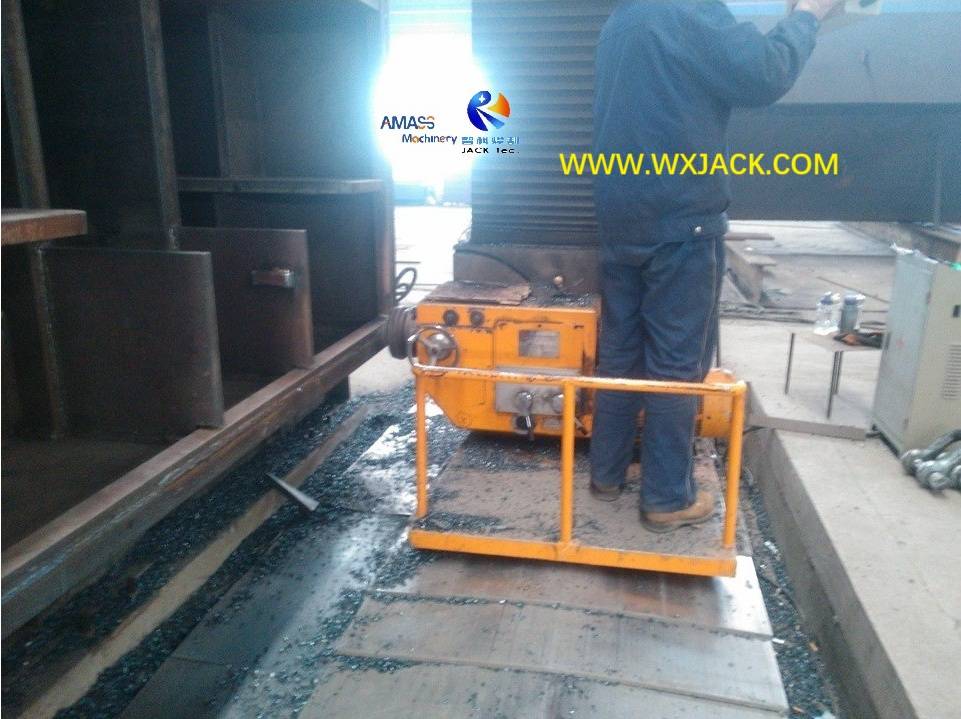

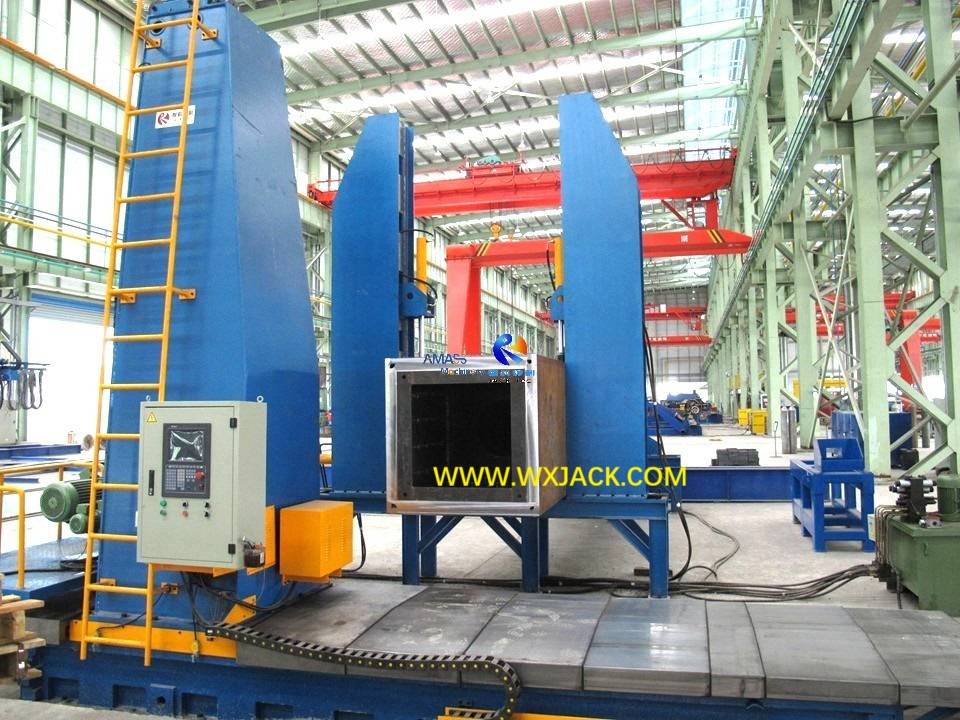

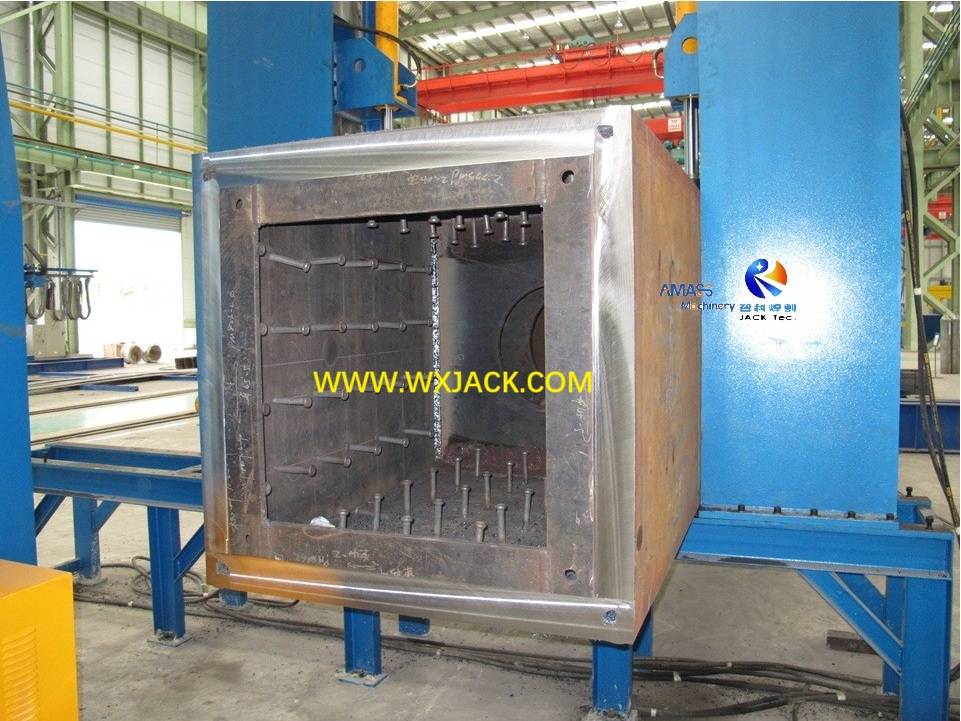

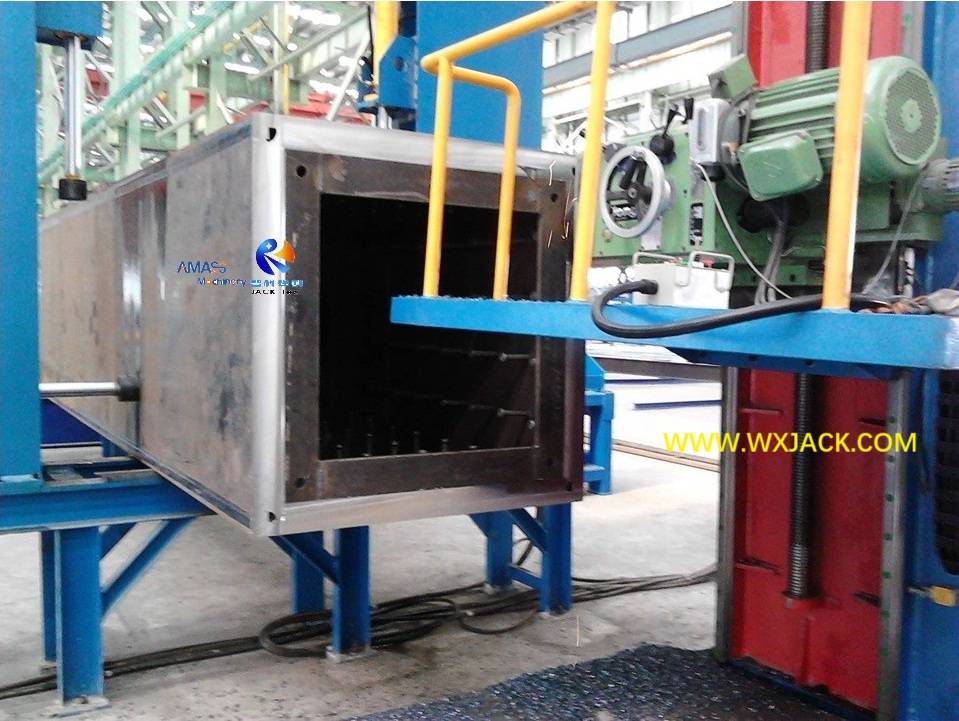

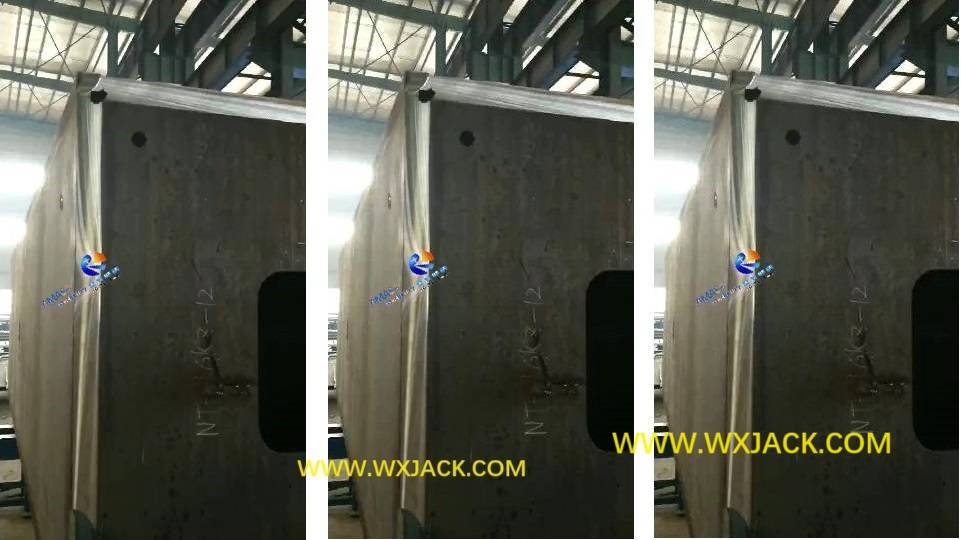

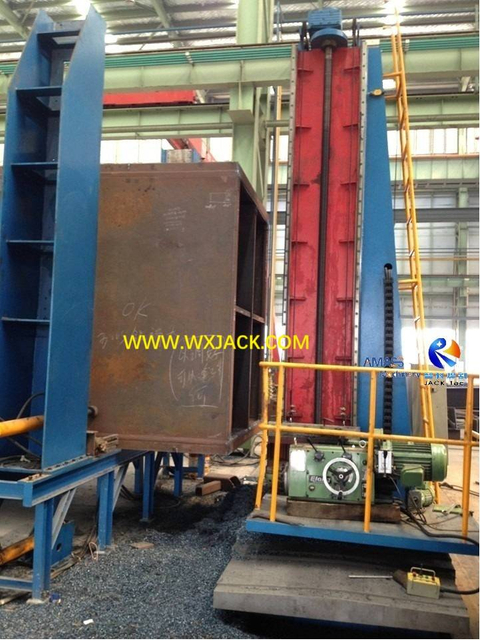

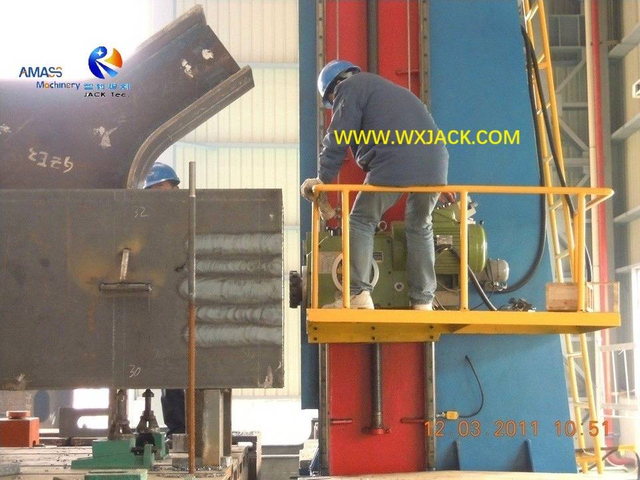

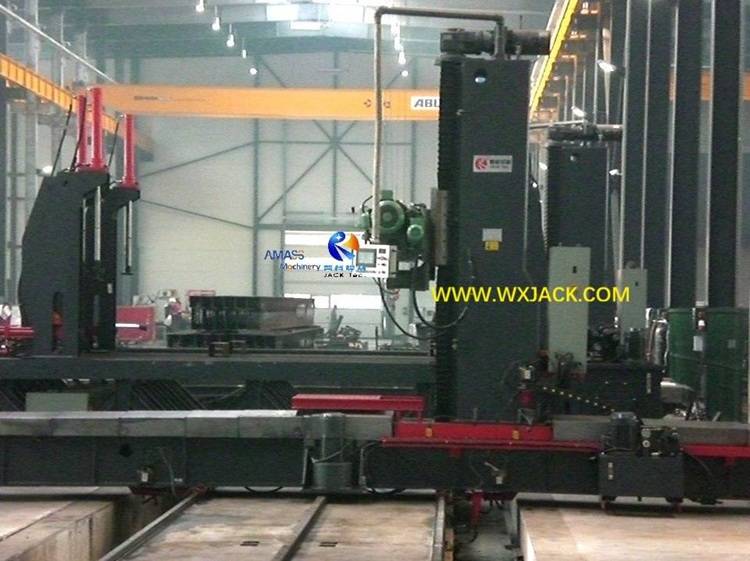

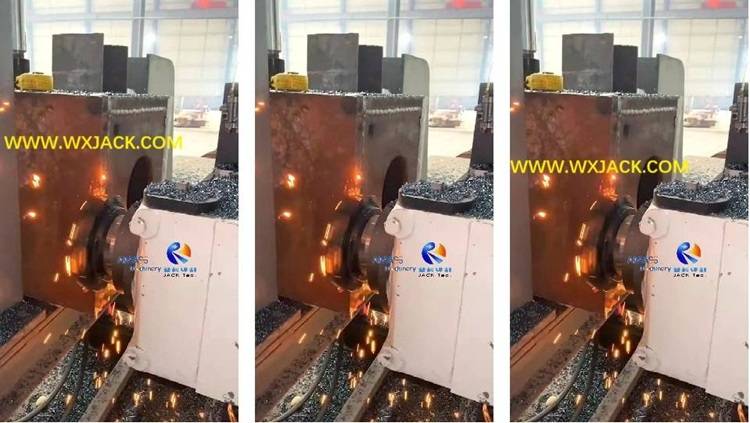

2)盒子梁:这是另一种经常看到的工件,在光束端面部铣削机器中面对的末端;

FIG3梁端面部研磨机66

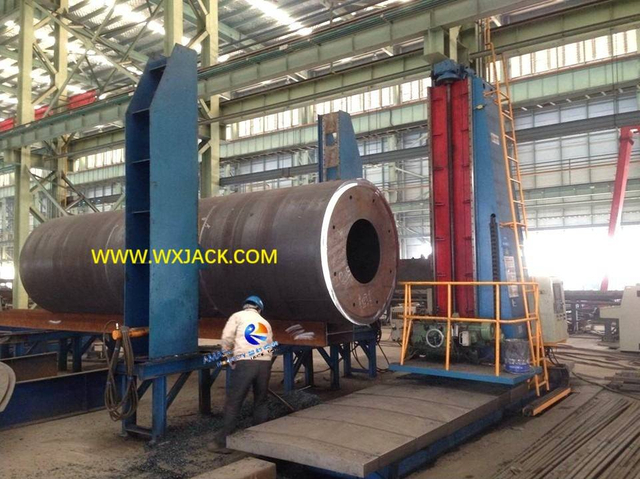

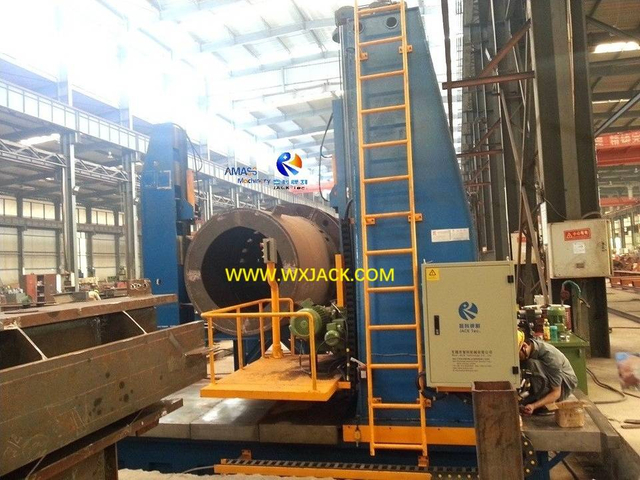

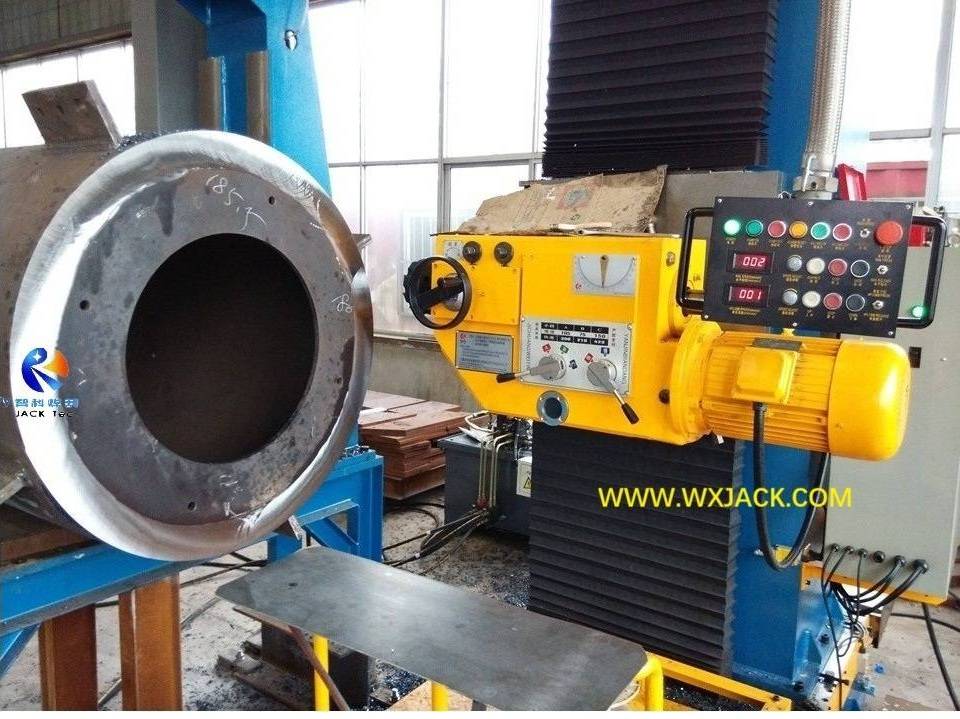

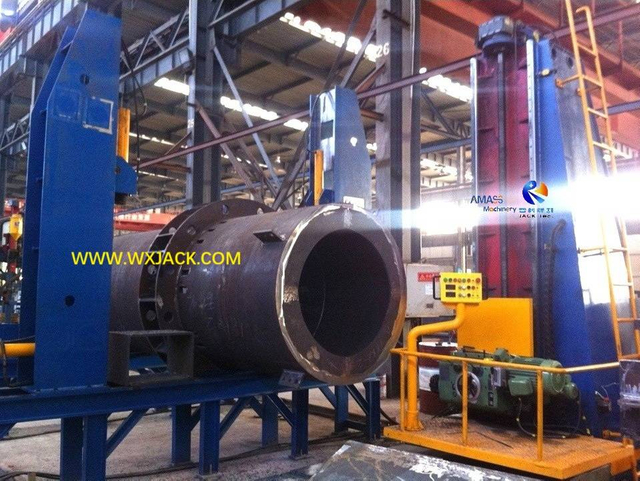

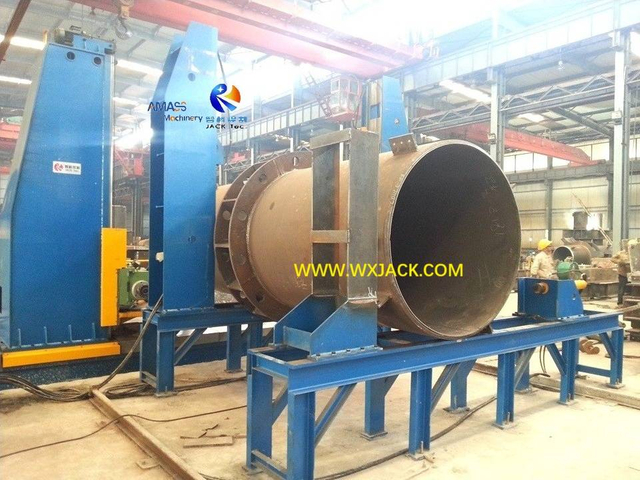

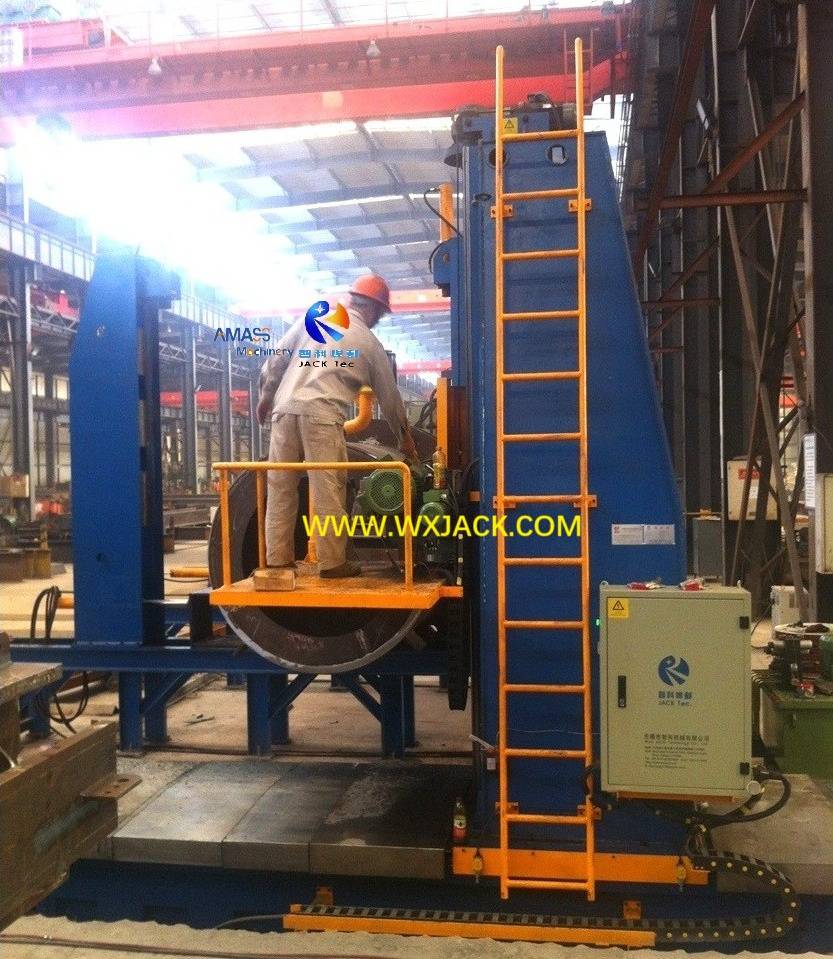

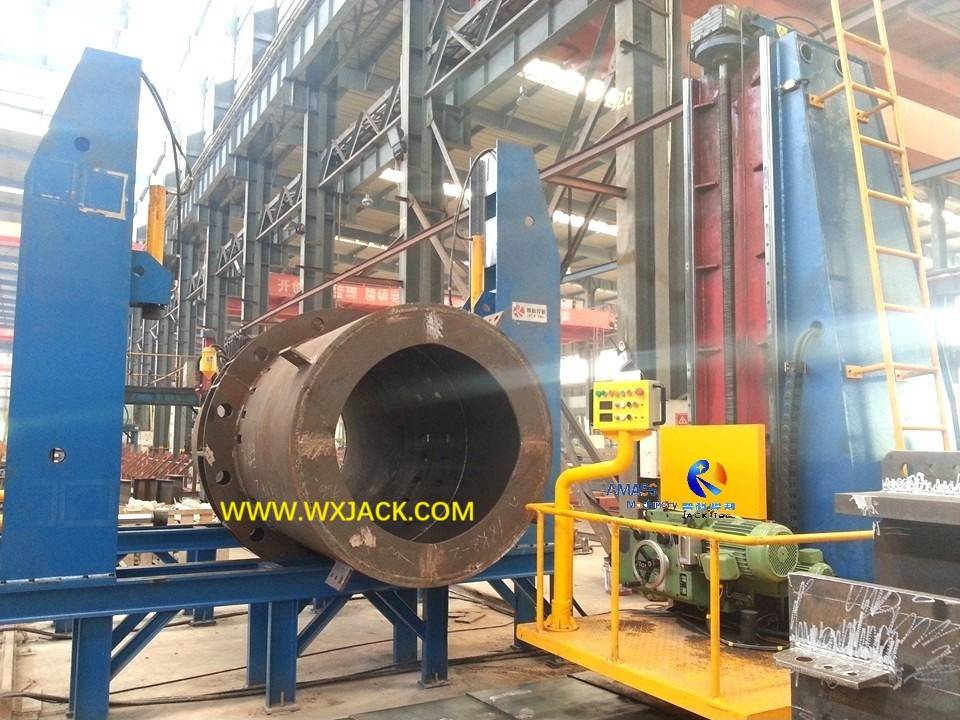

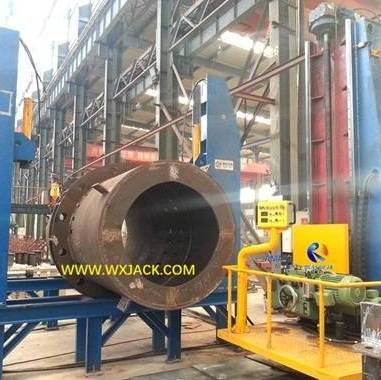

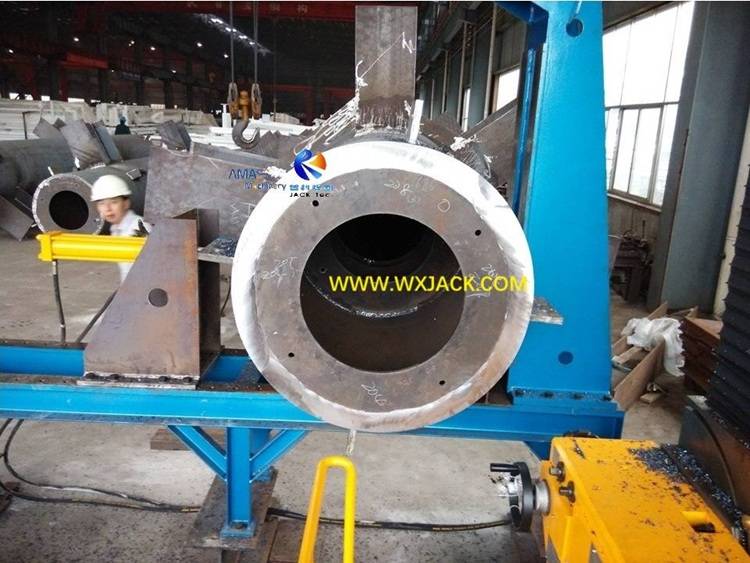

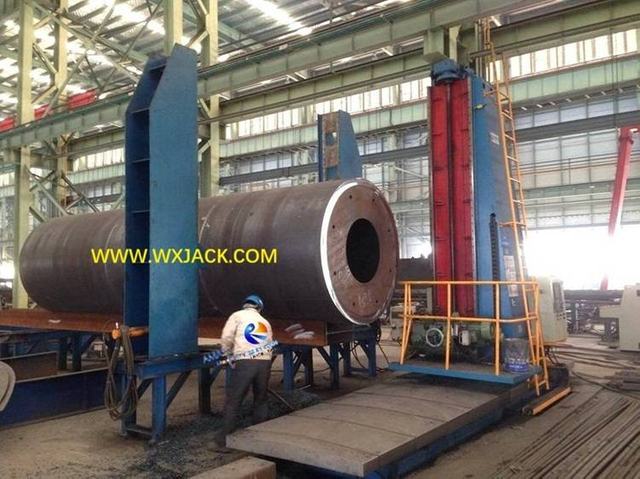

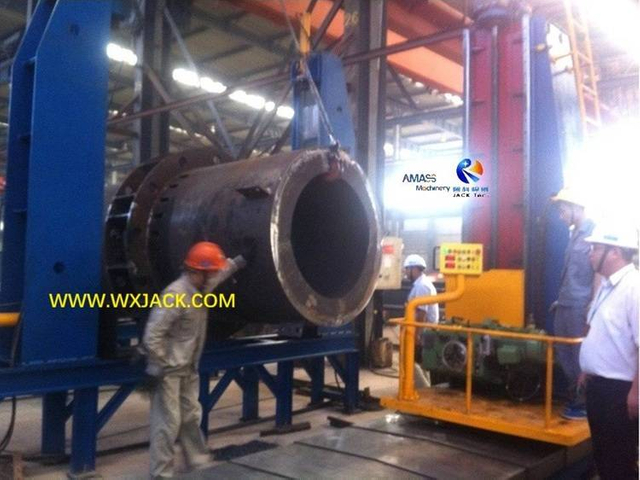

3)管道:如今,设备中正在抛光越来越多的管道,试管,坦克,尤其是CNC控制梁端面铣床;

图4梁端面磨机38

4)特殊设计的工件:此类工件非常适合在CNC控制梁端面铣床中处理;

FIG5 Beam End Face Milling Machine 20130803_081929

3. DX系列梁端面部铣床的分类:

根据设备中最终面对的工件的有效高度冲程和横截面类型,DX系列梁端机器可以分为4个一般组:
1)标准尺寸梁端面部研磨机:有效端面向从1200mm到1500mm(DX12XX至DX15XX);
2)特殊尺寸的梁端面部研磨机:有效端面向从800mm到1000mm,从2000mm到6000mm(DX08XX到DX10XX,DX20XX到DX60XX);
3)CNC控制管道梁端面部研磨机:有效端面向从1000mm到3500mm的高度(CNC DX10XX至DX35XX);
4)焊接和面向中心:特殊制造的CNC控制管梁端面部铣床和工件处理和固定系统的复合体;
更详细的细分,请检查此页面的后面部分;

4.什么是Wuxi Jack Beam End Face Milling Machine的强调和前缘?

1)DX系列梁端面部研磨机是Wuxi Jack的旗舰产品。在过去的几十年中,我们已经交付了数百套光束端面铣床全球客户的各种模型,规范,控制方式和组合;
2)Wuxi Jack Beam End Face Milling Machine有许多高级和独家功能。例如,工件固定装置的各种设计,0°〜45°倾斜面孔,CNC控制功能,重型设备……都在行业中引起了影响。我们将Wuxi Jack产品的所有这些强度分布在上面列出的4个产品页面上,用于梁端面部铣床;
3)Wuxi Jack具有开发完整的Beam End Face Milling Machine的真正能力,这使自己与行业其他供应商区分开来;

您可以随时信任Wuxi Jack Beam端面部铣床的每种产品!

穿过线路Wuxi Jack Beam End Face Milling Machine为您选择

Wuxi Jack Beam End Face Milling Machine的广泛工件

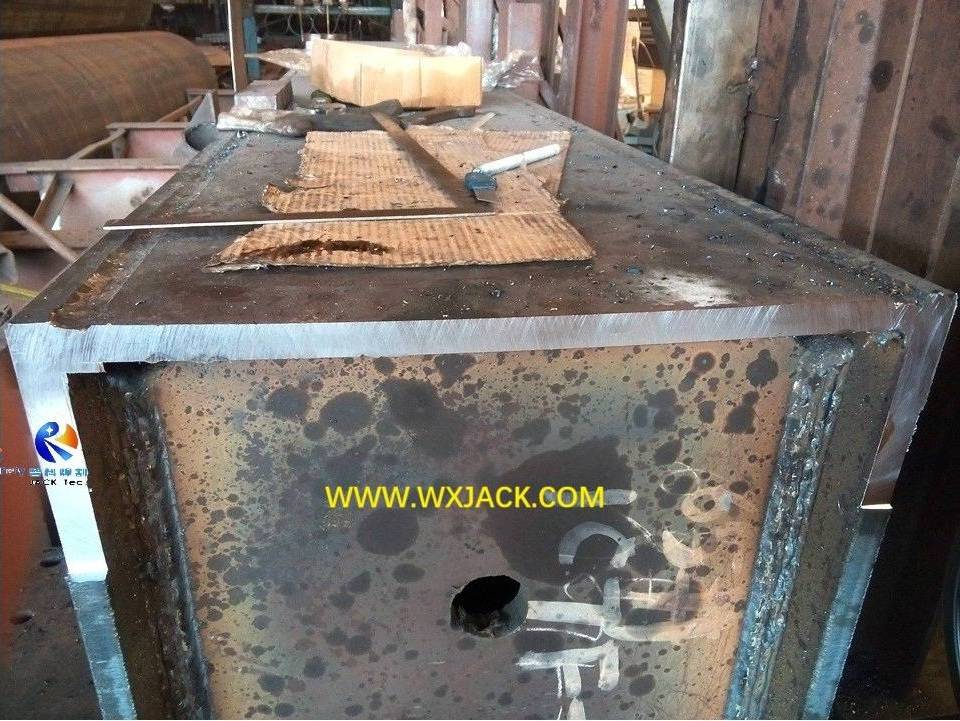

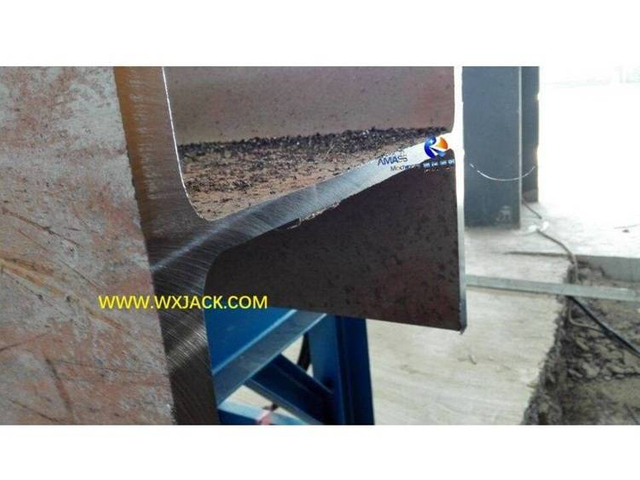

Wuxi Jack End Faceing Machine制造的成品端面

1 2 Beam End Face Milling Machine IMG_20140802_062754
2 Beam End Face Milling Machine 9
3 Beam End Face Milling Machine 5
4 Beam End Face Milling Machine 6
5 Beam End Face Milling Machine 35
6 Beam End Face Milling Machine 85- IMG_20140801_080714
7 Beam End Face Milling Machine 89-47A

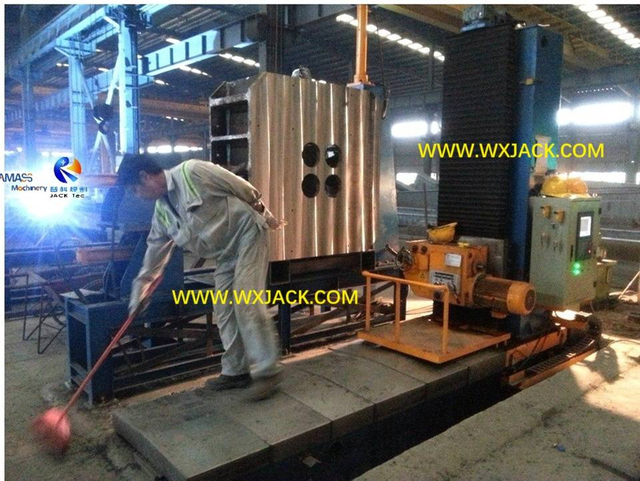

8 Beam End Face Milling Machine 20130803_081955

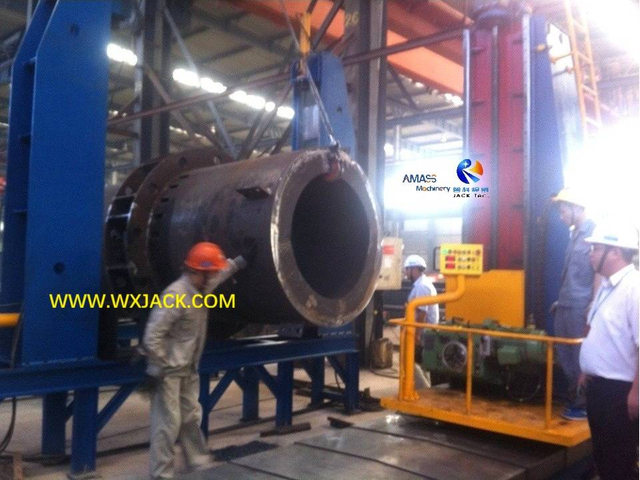

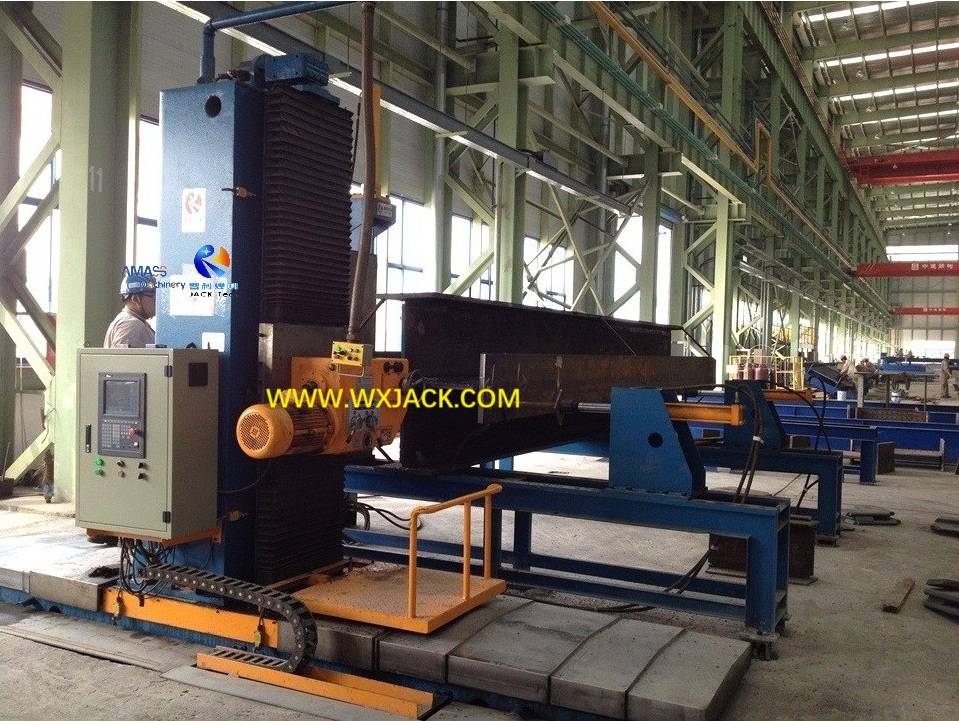

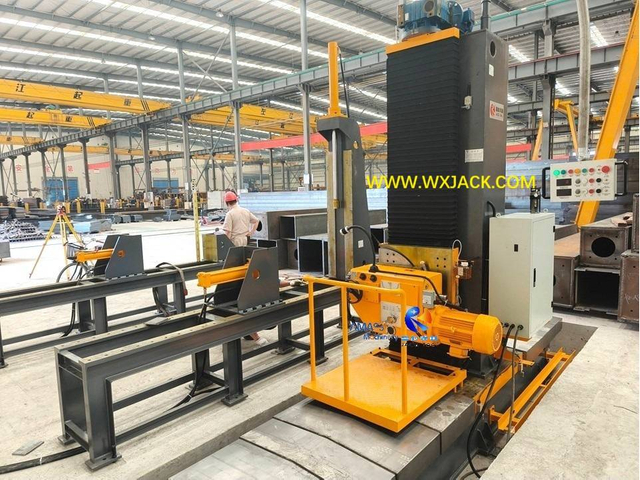

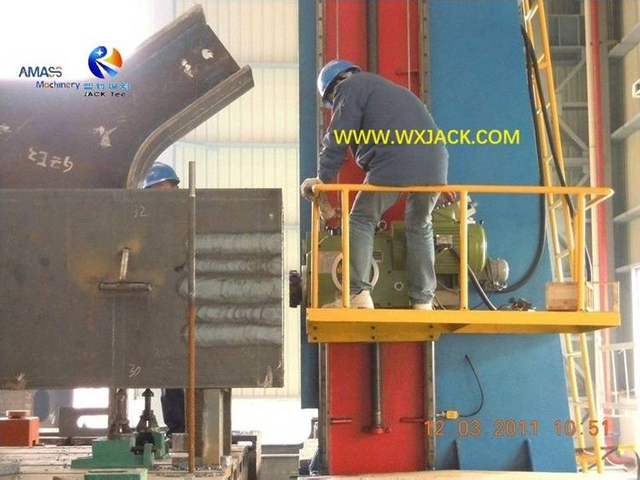

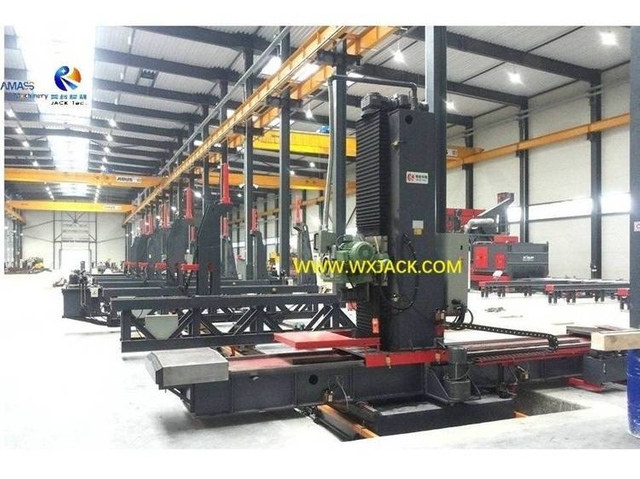

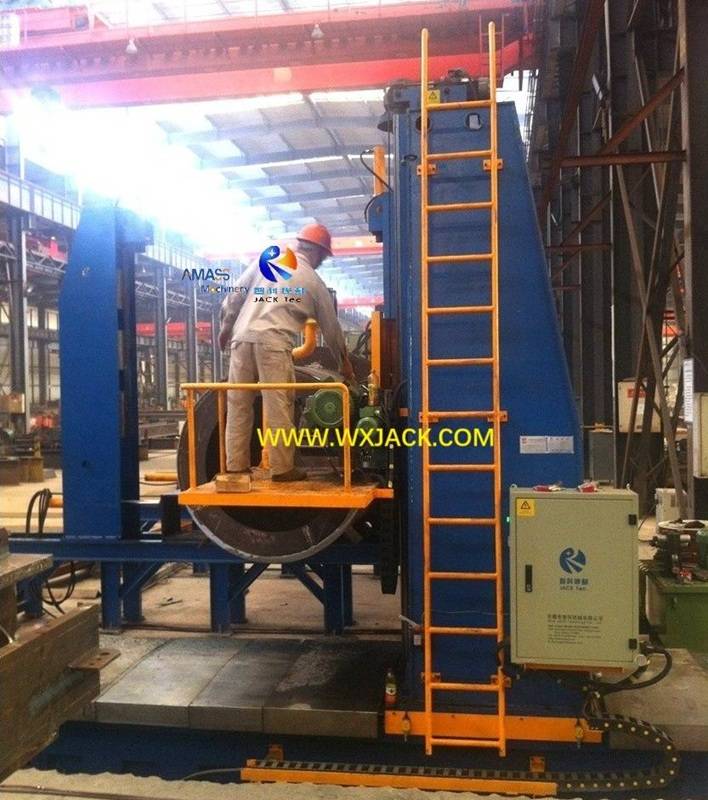

Wuxi Jack Beam End Face Milling Machine的工作地点

Wuxi Jack Beam端面部研磨机的独特功能是什么?

正如我们在此页面开头提到的那样,我们在此页面中的Wuxi Jack Beam End Face Mangine的技术领先边缘以及Beam End Face机器的其余三页上分发了讨论:

1。以下:工件的高级和广泛的固定装置;重型精确的线性指南用于铣削头的运行;
2。标准型号梁端面部研磨机:强大,灵活的工作和友好的操作铣削头;
3。特殊尺寸的梁端面部研磨机:设计和交付大型重型梁端面部研磨机方面的尖端功能;
4。CNC控制管道梁端面部研磨机:在CNC控制梁端朝向机器中采用的高级CNC控制技术;机器中Facer Blade的Wuxi Jack独家脸部功能。

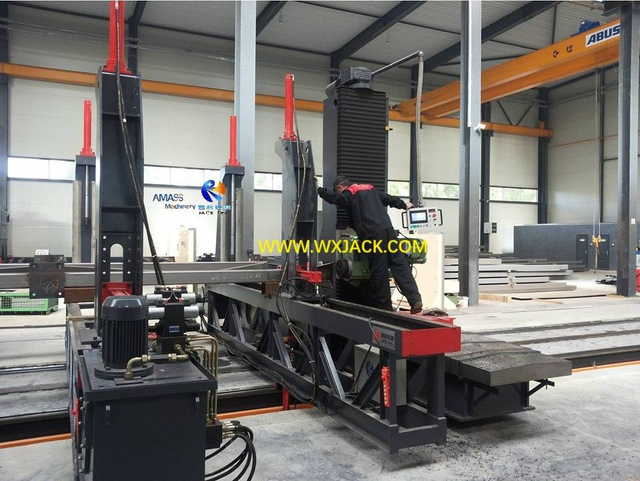

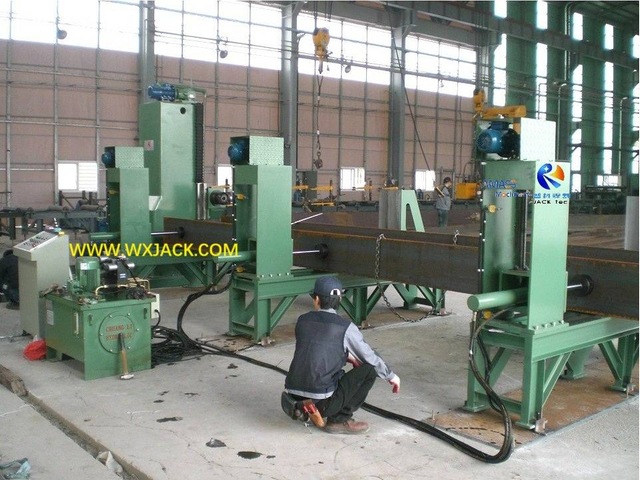

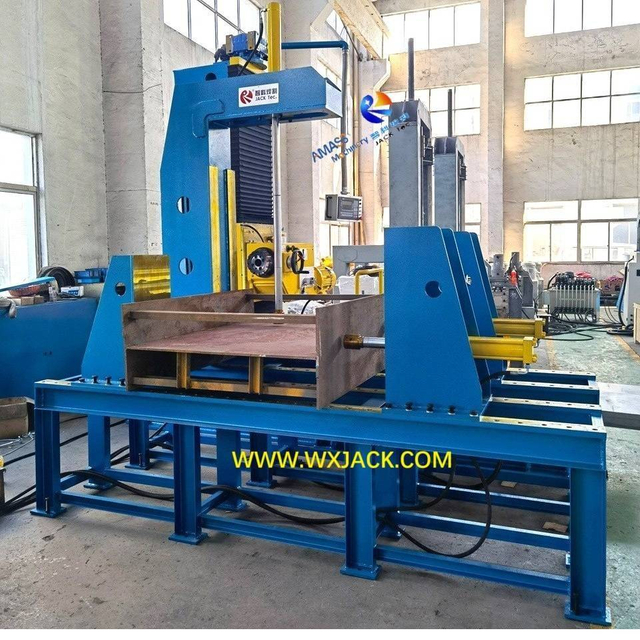

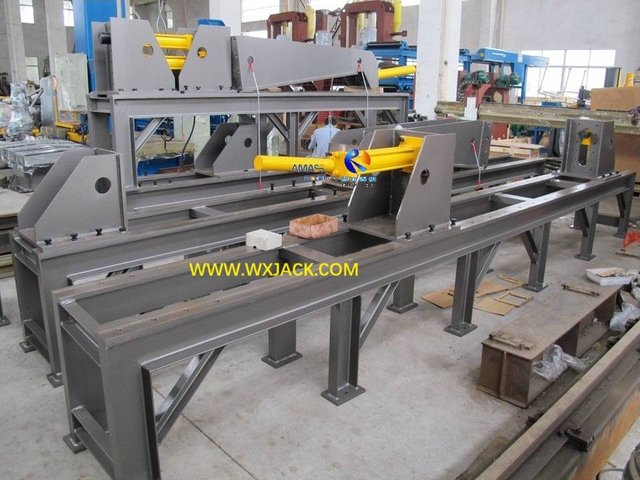

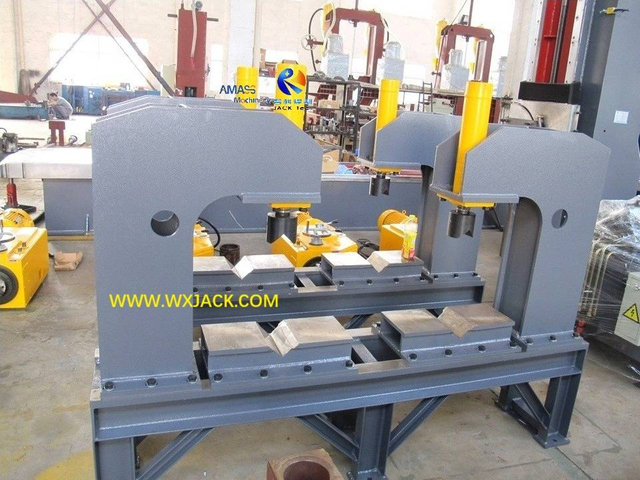

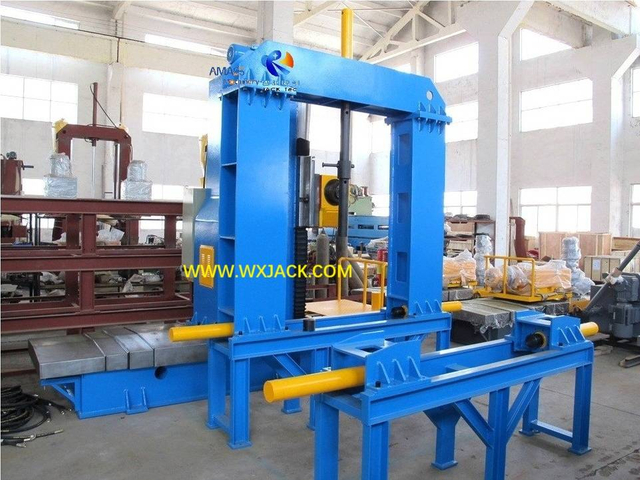

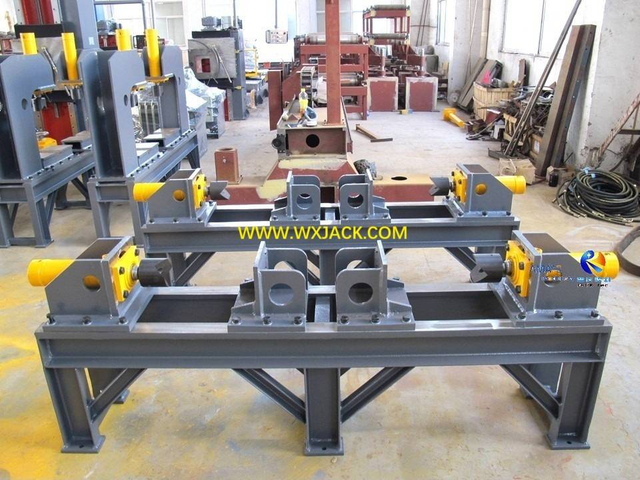

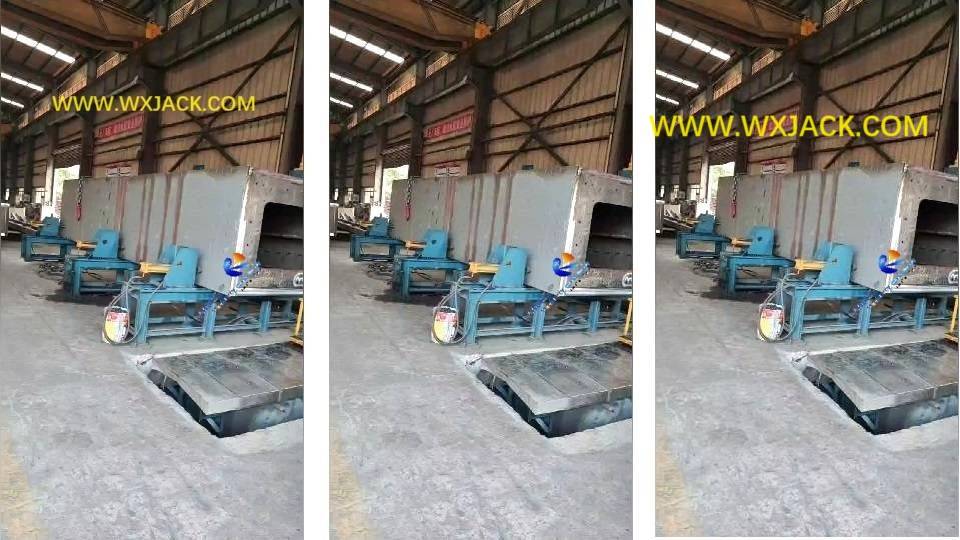

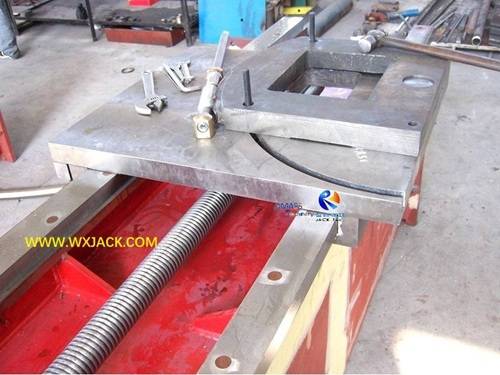

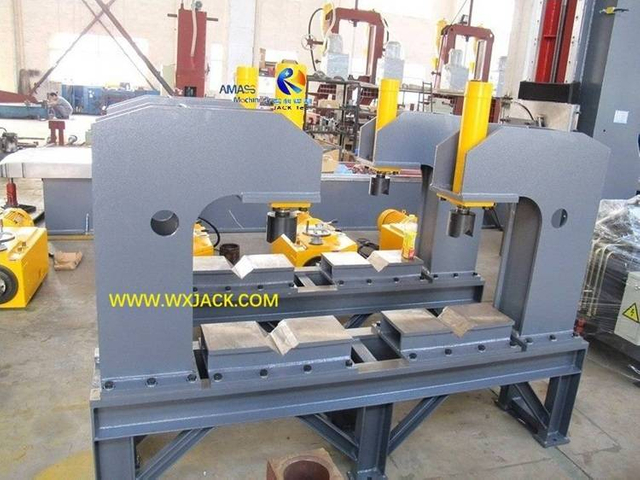

1.液压缸作用工件工件夹紧单元中小型梁端面部铣削机器:

为什么工作部件液压驱动夹具系统对于梁端面部铣床的操作非常重要?

1)这就是Wuxi Jack Beam端面部研磨机与其他供应商的区别;

2)作为具有分裂结构的加工设备,牢固而可靠的工件确保是最重要的因素,这是梁端朝向机器令人满意的运行,尤其是对于设备的中小型型号,该设备具有相对轻巧的重量和小尺寸机加工零件:这些工作部件的松散连接可能导致梁端面部铣床的颤抖,并且较低的末端面向质量相应;
3)此外,这台梁端面部研磨机中还有许多特殊形状的工件,需要使用裁缝制成的夹紧系统设计和生产。在某些方面,多样化的液压夹具代表了供应商公司的技术强度,用于梁端机器,正如您可以从上面的照片中检查,Wuxi Jack在这方面总是排名第一;
4)想了解更多有关Wuxi Jack在这方面的出色工作的信息吗?请访问博客在梁端面部研磨机中找到最适用的工件固定装置和产品DX1416梁端面部研磨机.

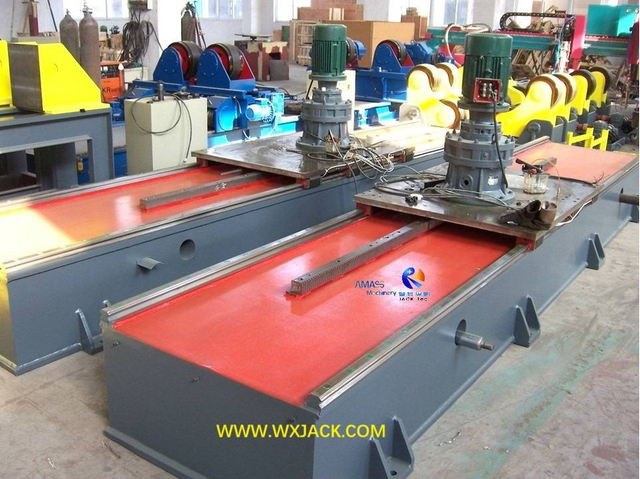

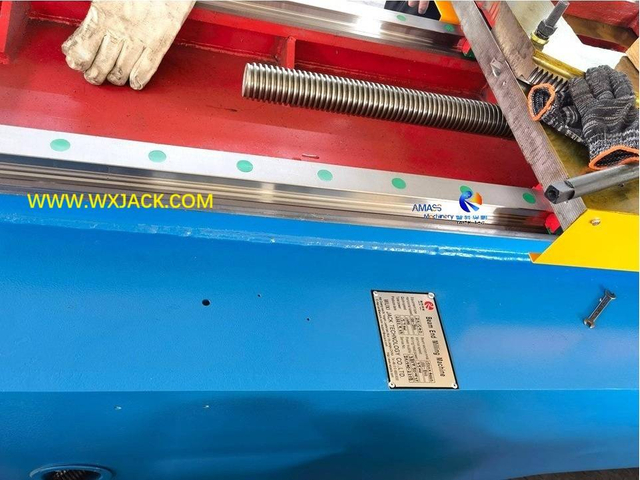

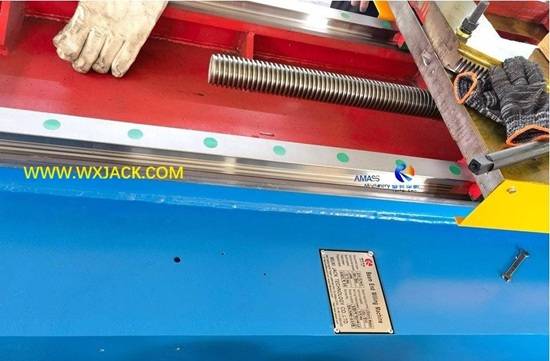

2.重型精密滚珠轴承线性指南在梁端面向机器中:

对于所有光束端面铣床的日常工作,这种配置是否稀有和珍贵?你敢打赌。

1)现在,具有所有尺寸和型号的独特而强的点:重型精密滚珠轴承线性指南,用于指导梁端面向机器中铣头的垂直和水平行进;
2)在机器中使用这样的高级指导单元,您总是可以在任何一套Wuxi Jack Beam End Face Milling Machine中的任何端操作上放心:它稳定,光滑,一致,没有任何磨砂头和脸刀。该单元是从业内最佳供应商那里购买的;
3)相对而言,您知道其他梁端面部铣床采用哪种导轨?通常是焊接型导轨,或45#钢制导轨,随着时间的流逝,在梁端面向机器中铣削时会迅速恶化;
4)是否想检查Wuxi Jack Beam端面部研磨机的卓越质量?请检查产品DX1540DX4060自动梁端面部研磨机。

Wuxi Jack Beam End Face Milling Machine的工作视频

注意:除了6个视频之外,有关Wuxi Jack Beam End Face Milling Machine的更多工作视频,请访问:梁端机器的视频

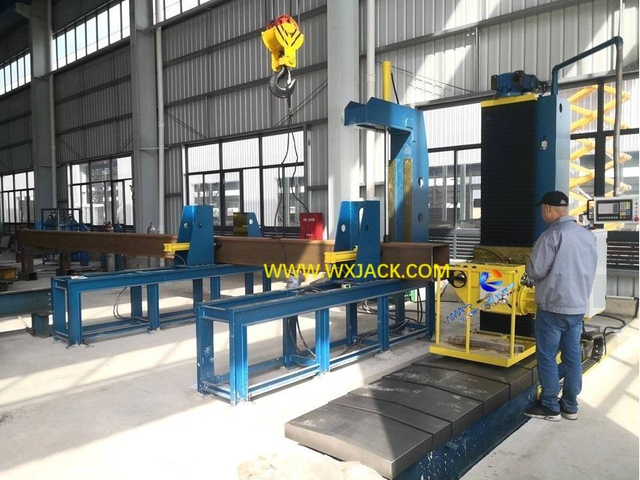

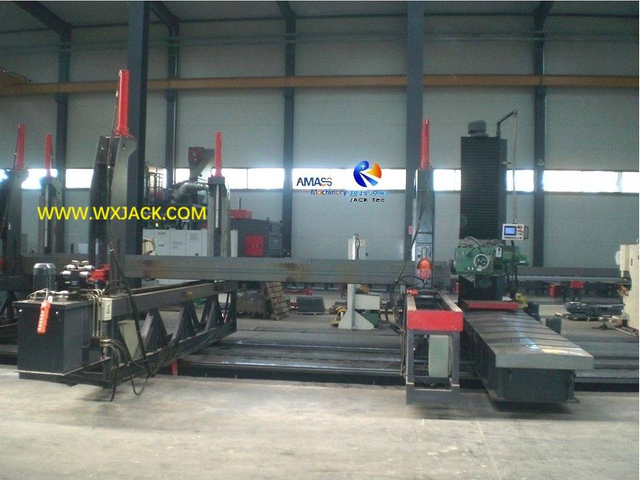

h光束端面朝,使用CNC接口进行实时操作数据跟踪和液压油缸驱动器工件夹具架在Wuxi JackDX1540 CNC控制管道束端面磨机;

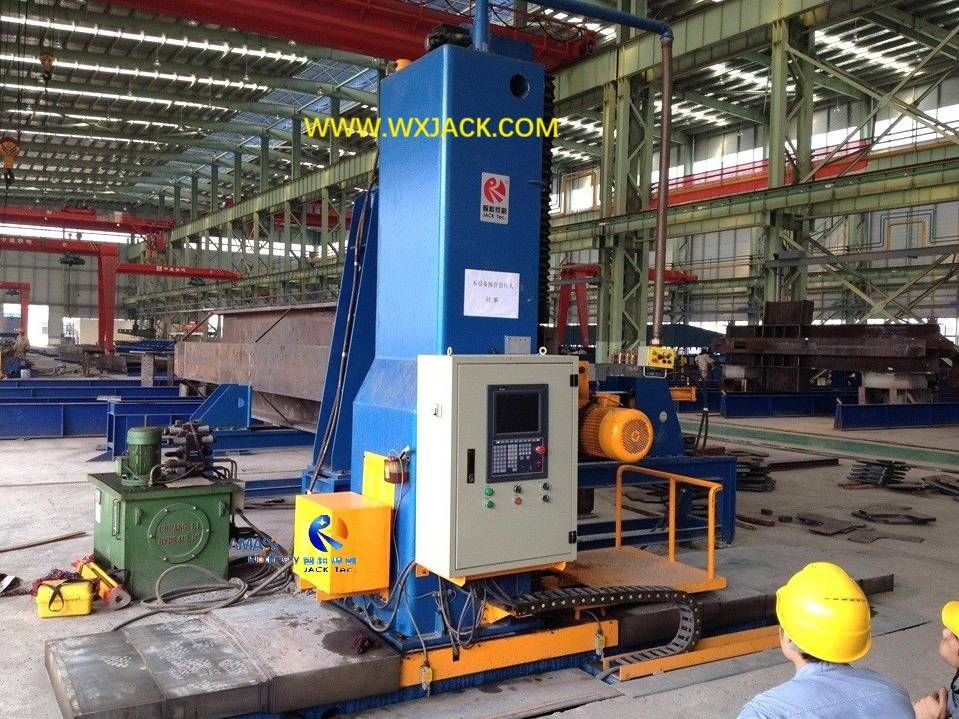

盒子梁端面铣削在Wuxi Jack DX1520梁端机器

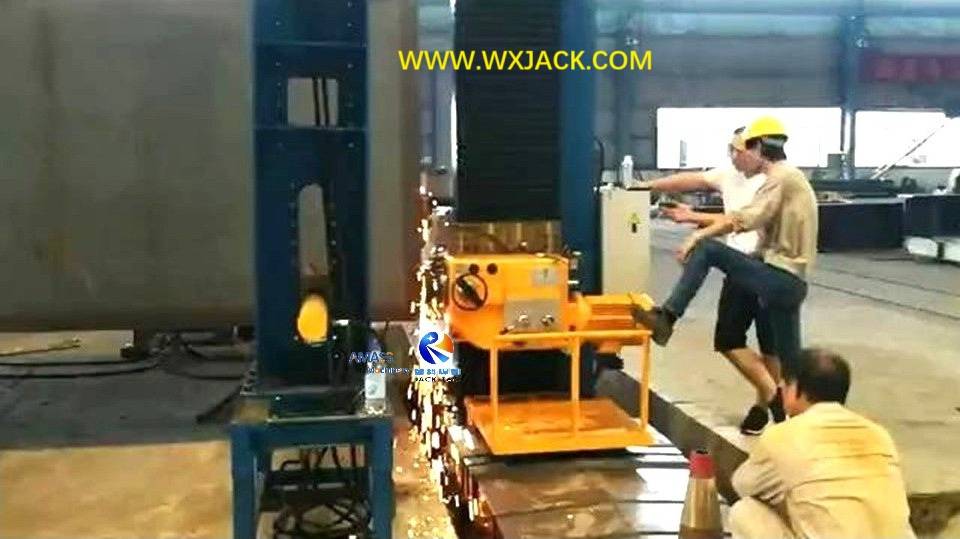

大尺寸的2m高度盒束端面部铣削与Wuxi JackDX3030 CNC控制管道束端面铣床

委托闲置7.5kW铣削头Wuxi Jack DX1540梁端面部研磨机

最终面向大型长盒梁在Wuxi JackDX2030 CNC控制客户站点的管道束端面磨机机器

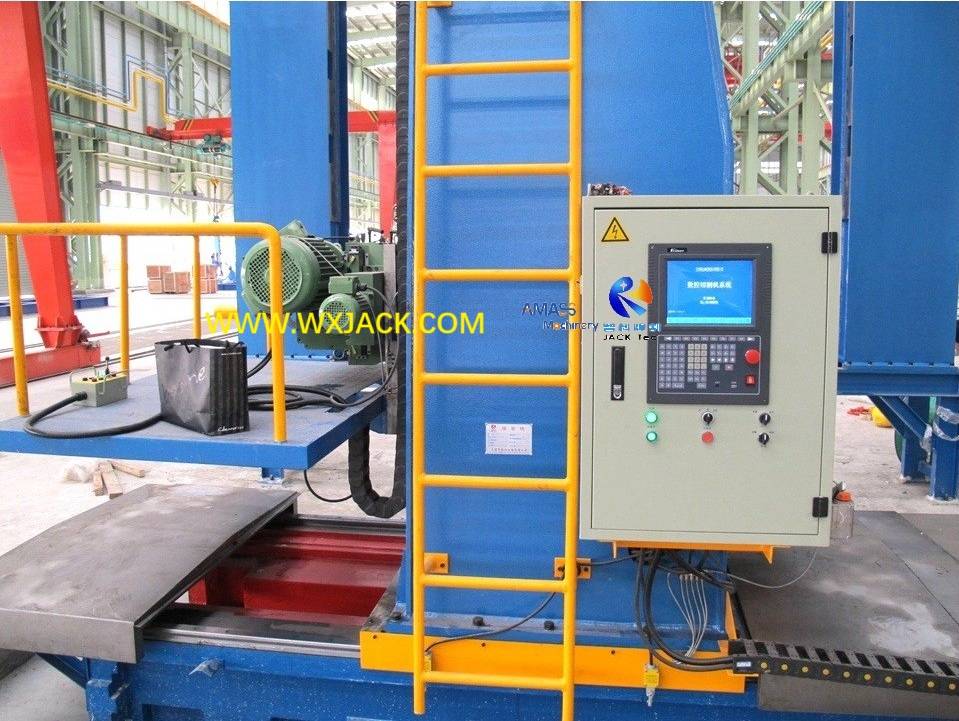

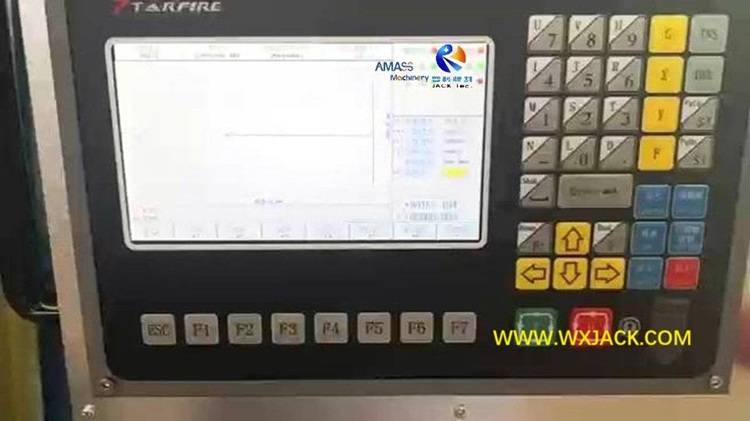

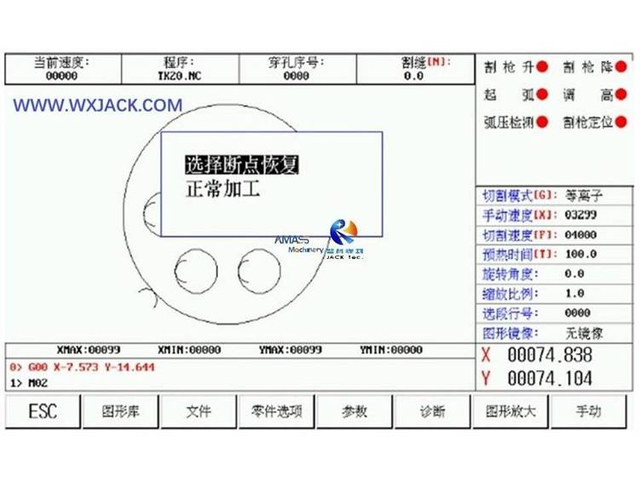

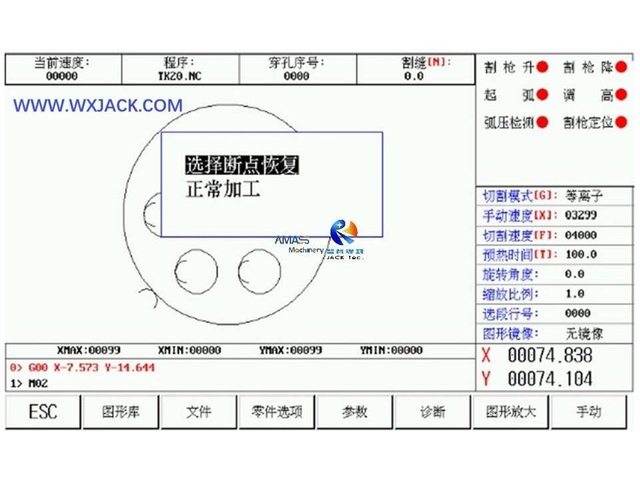

CNC控制屏幕在H光束端面对Wuxi Jack期间DX1520 CNC控制管道束端面铣床

Wuxi Jack Beam End Face Milling Machine如何工作?

梁端面部铣床的设计和工作原理

更多 »

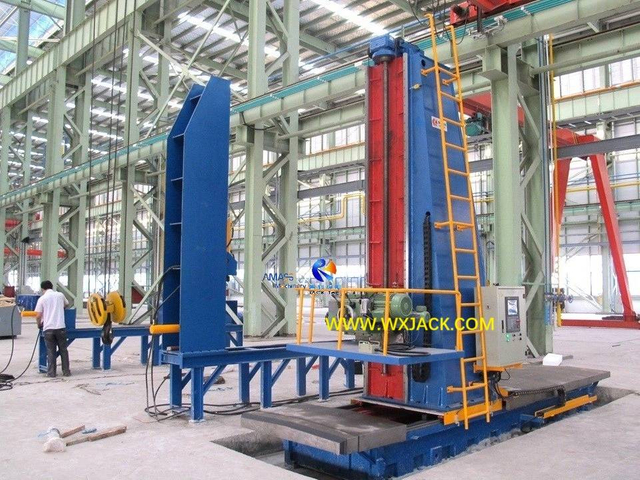

右图草图是在DX6080重型梁端面部铣床上设计的设计图,由Wuxi Jack设计,并于2018年出口到越南。您可以检查:

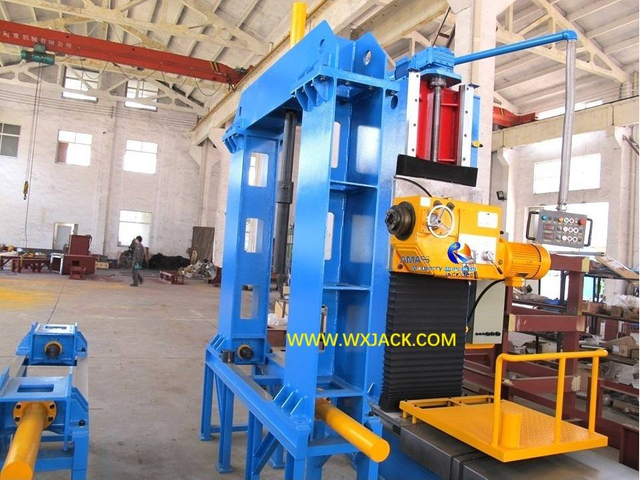

1.机械主体和DX系列光束端面的主体和主动脉:

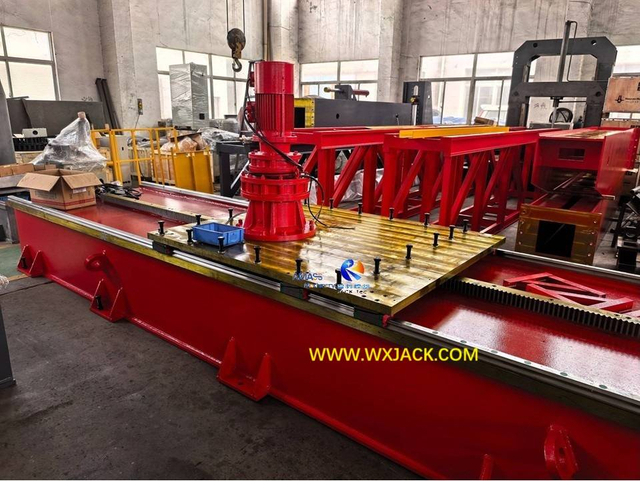

1)这包括固定的水平基础床和光束端面铣床的垂直移动柱。将垂直柱组装到水平底床中,并用重型精确的线性指南引导,并用层叠的不锈钢盖保护;
2)用于铣削头的安装马车安装在垂直柱上,在梁端朝向机器的工作过程中,上下移动;
3)沿圆柱向后和向后沿着梁端面部铣床的水平底床以及沿垂直柱的垂直运动的垂直运动,组成铣削头和脸部刀片的两维移动常规控制和CNC控制管梁端面部研磨机。

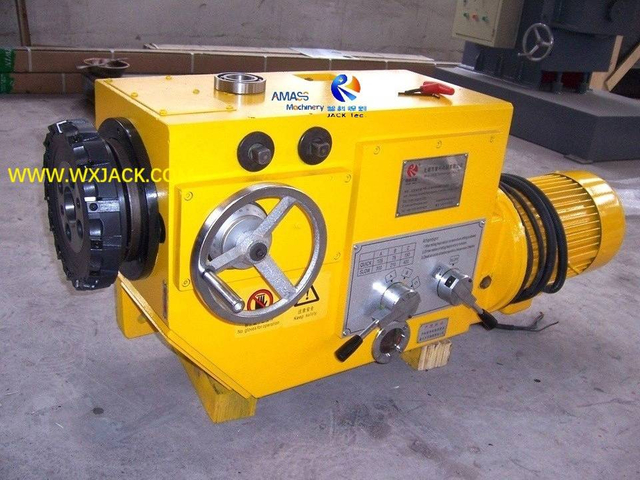

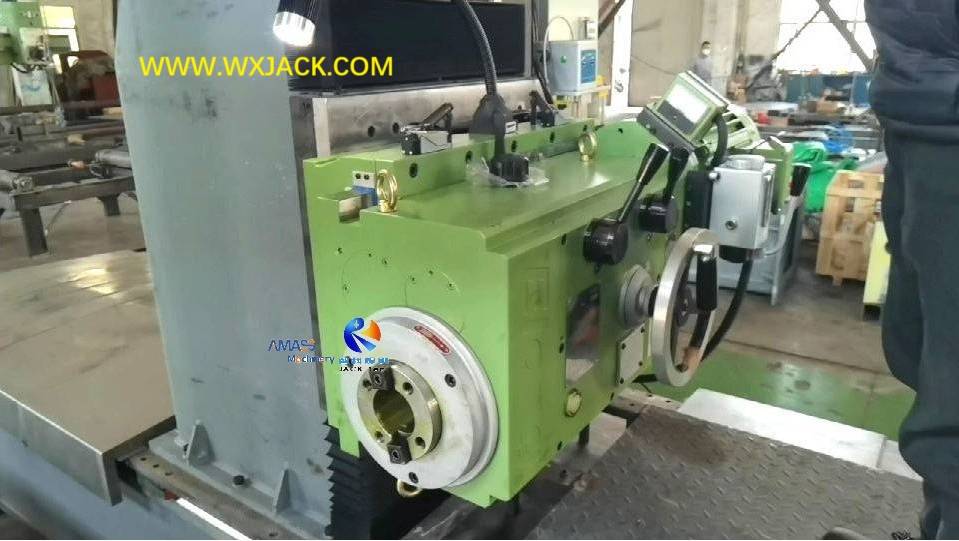

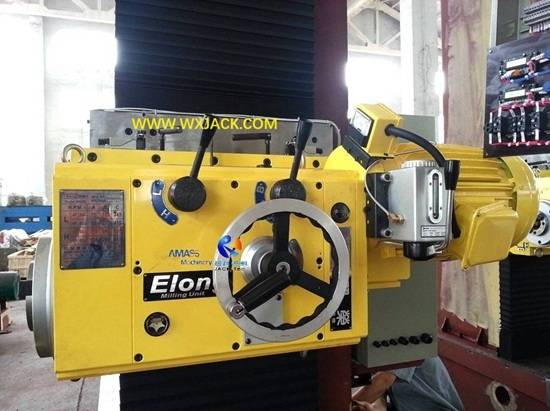

2.末端面向机加工单元的束端面铣削机器:

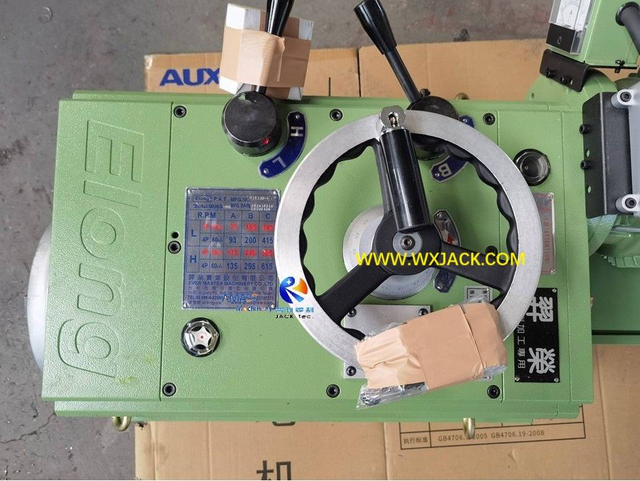

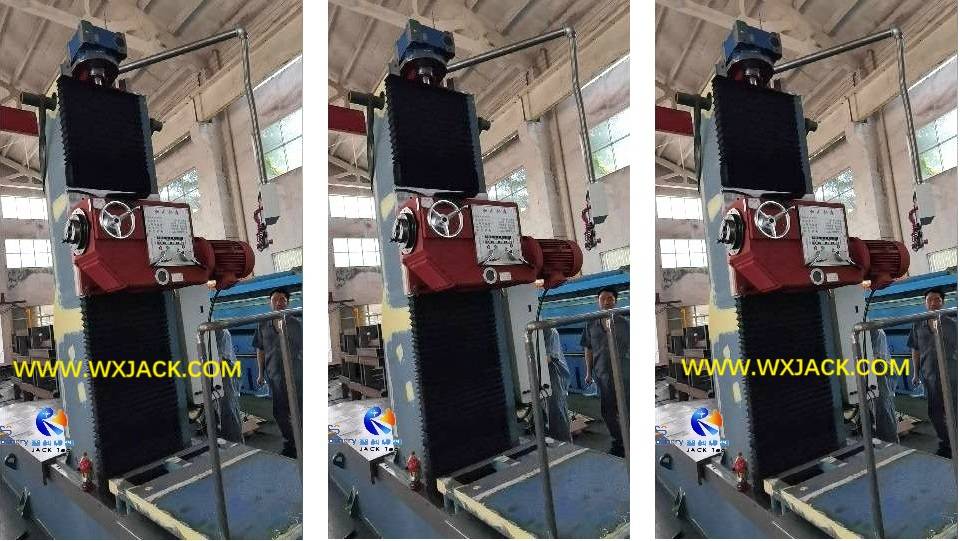

1)Wuxi Jack DX系列梁端面部铣床的铣削头的标准功率为7.5kW;对于大型重型梁端面部研磨机,多数选择为9.3kW,甚至11kW(在型号DX4080及更高版本中);

2)有关铣削头上的详细介绍,请查看“产品”页面的“标准型号梁端面部研磨机”;
3)从Wuxi Jack Beam End朝向机器的独特功能中受益,铣头可以倾斜0°〜45°,使倾斜端面效果可用。有关详细信息,请查看“CNC控制管道梁端面部研磨机”;

3.液压驱动工件夹具在光束端面铣床中:

1)如此页面的重型梁端面部研磨机段所述,重型光束端面机器不需要液压驱动器夹紧夹具,而是中等尺寸和小尺寸的必需品,尤其是轻型光束端面机器;

2)此外,正如本页上面介绍的那样,在梁端面部铣床中应用的常见的液压驱动工件夹紧单元是双重固定垂直夹具的双重固定样式,并与侧面夹一起夹紧。同时,在Wuxi Jack生产的横梁端机器中,有许多类型的特殊制造固定装置,用于特殊类型的工件。
3)如果您有兴趣,请访问博客“在梁端面部研磨机中找到最适用的工件固定装置”。

Wuxi Jack Beam End Face Milling Machine是什么类型?

正如您可以从上面的介绍中得出结论,作为行业和市场上梁端面部铣床的领先生产商,Wuxi Jack拥有数十种供客户选择的设备。这些模型可以分为4个类别光束端面铣削机器:

1.标准型号梁端面部研磨机,涵盖中等占空比的轻型责任:DX08XX至DX15XX;
2.特殊尺寸的梁端面部研磨机,覆盖大型大型重型型号:DX20XX至DX60XX;
3.CNC控制管道梁端面部研磨机,涵盖中等占空比的轻型责任:DX08XX至DX35XX;
4。结构成员铣削和面向中心由不同型号的裁缝组成的CNC控制管梁端面朝向机器组成。

接下来,让我们一一审查这些梁端面部铣削机器!

“光束端面磨机类型”上的导航栏

2.中型大型梁端面部研磨机

更多 »

1.中等大尺寸梁端面部铣床上的概述:

1)机器的范围是标准型号和重型光束端朝向机器之间的中间产品。它被广泛用于产生直径或侧面长度为2m至3m;
2)经常选择的模型是DX2040, 和DX2060, 和DX3030, 和铸造基地DX3030, 和DX3050梁端面铣削机器。

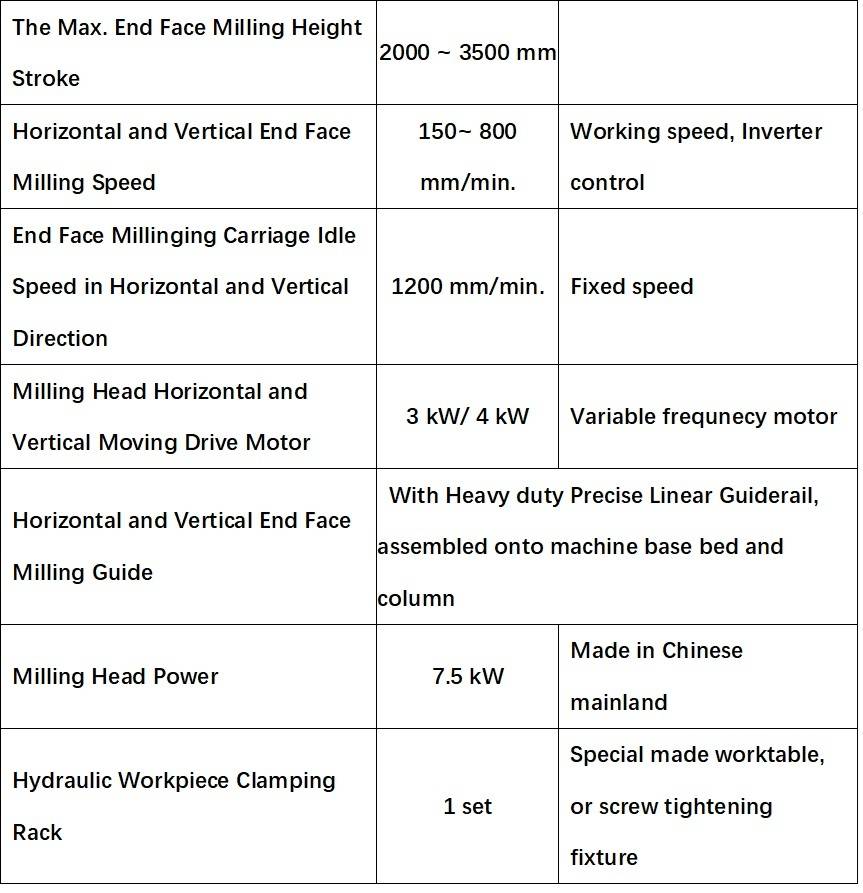

2.中型大尺寸梁端面部研磨机的技术参数:

合适的工件
横截面高度
2000〜3500毫米
水平端面铣削
速度
150〜800 mm/min。 工作速度,逆变器
控制
面部铣削摩托车闲置
水平速度和
垂直方向
1200毫米/分钟。 固定速度
垂直端面部研磨速度
梁端面
机器
150〜800毫米/分钟,
固定或变量
电动机或手
制成;对于运动驱动,
有或没有逆变器
水平驾驶电动机 3 kW 可变的频率电动机
垂直驾驶电动机
梁端机器
4 kW
水平和垂直端
面对指导
使用重型精确的线性指导,
组装到机器底床上,
柱子
铣削头力 7.5 kW 用中文制成
大陆
液压工件夹紧
Rack
1组 特殊的工作台,
或拧紧固定装置

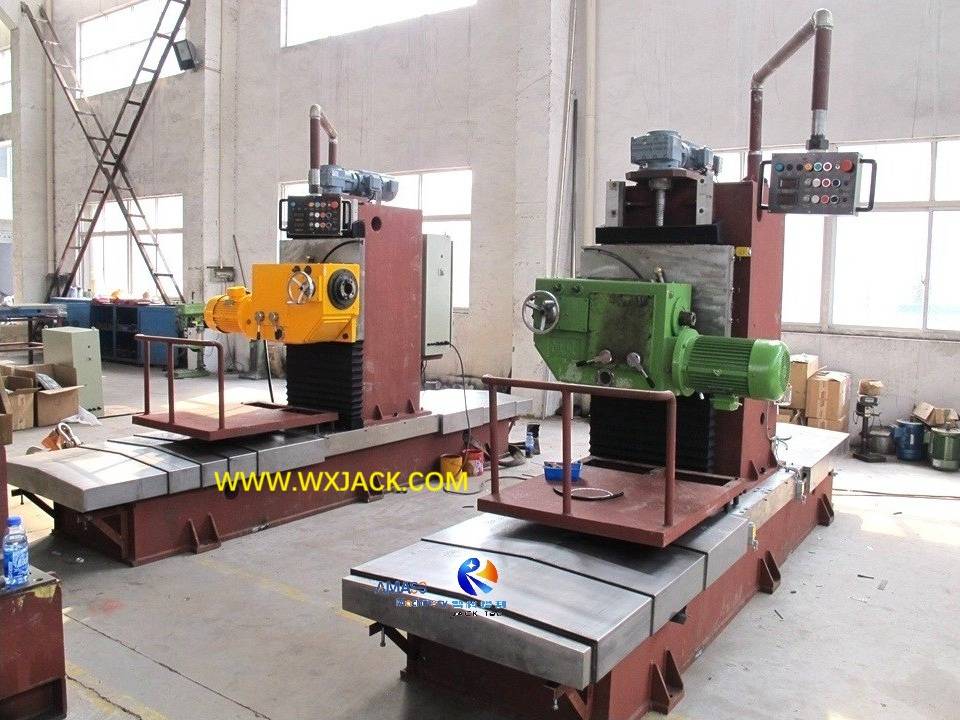

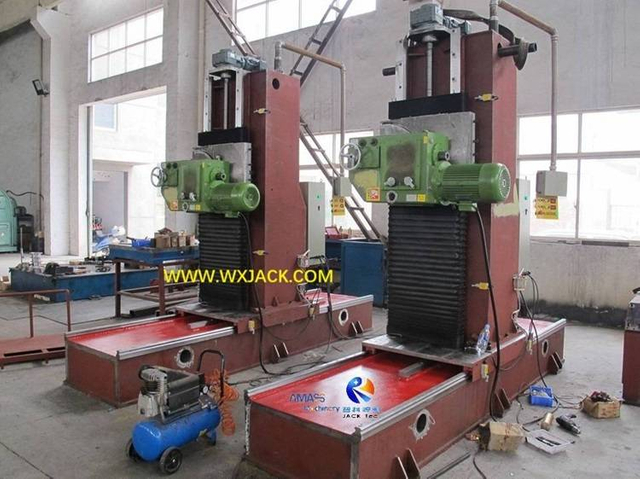

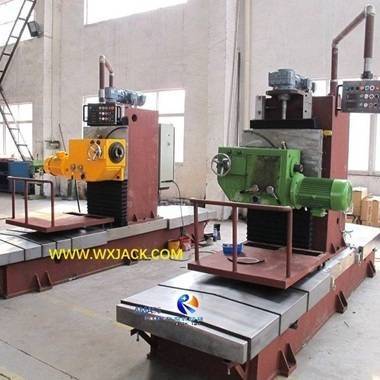

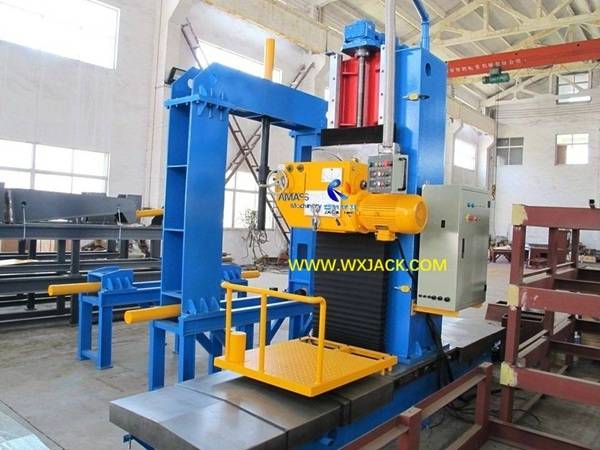

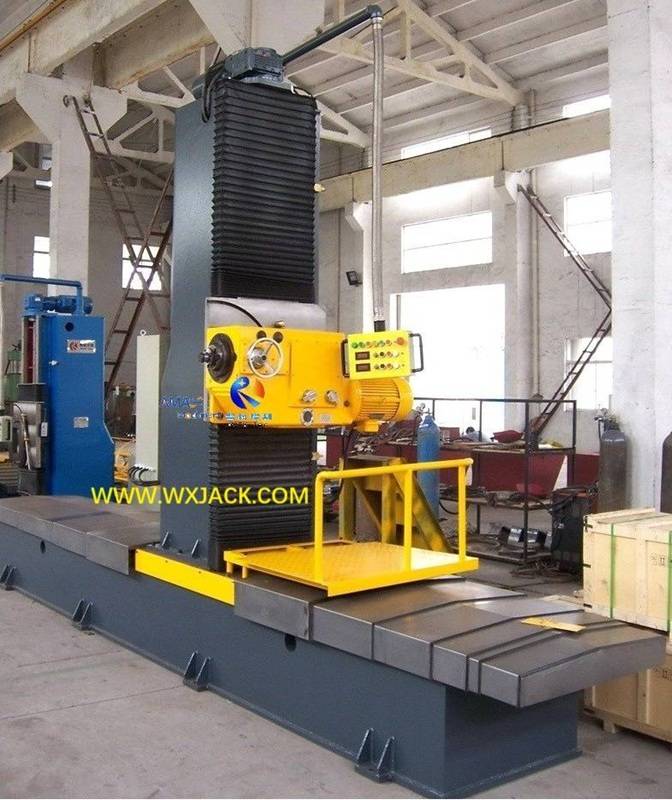

1.标准型号轻型中型梁端面部研磨机

更多 »

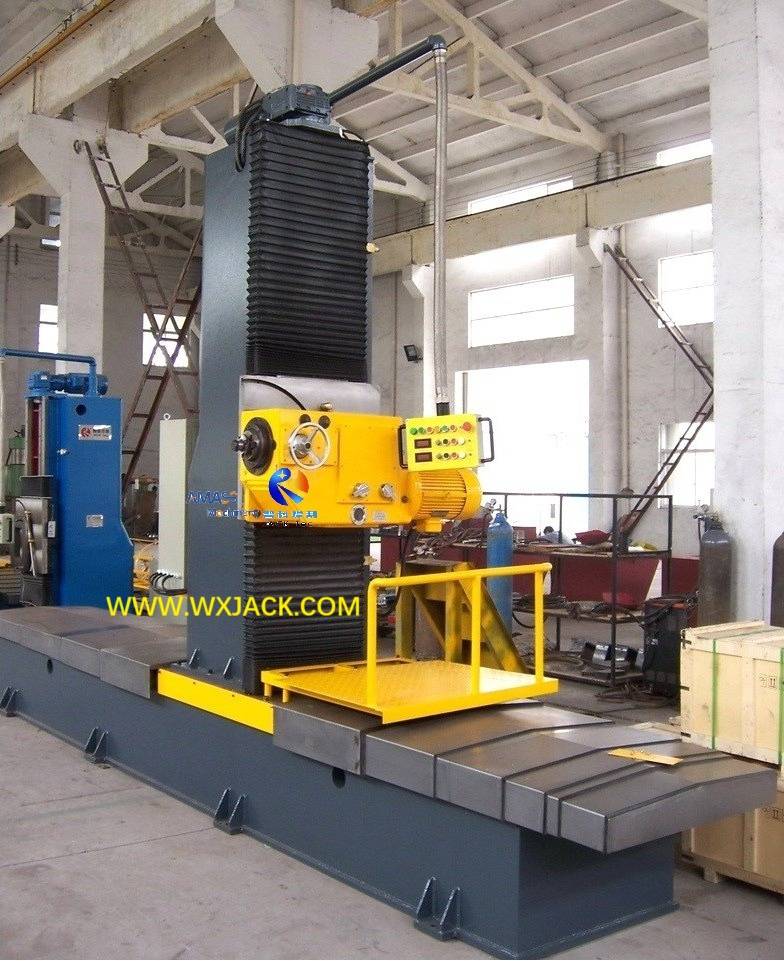

1.标准型号梁端面部铣床的概述:

1)该产品的范围具有最大的应用范围和最大的销售量,这是用于钢结构使用的先决条件设备;
2)经常选择的模型是
DX0820, 和DX1015, 和DX1215, 和DX1520, 和DX1530, 和DX1540梁端面向机器。

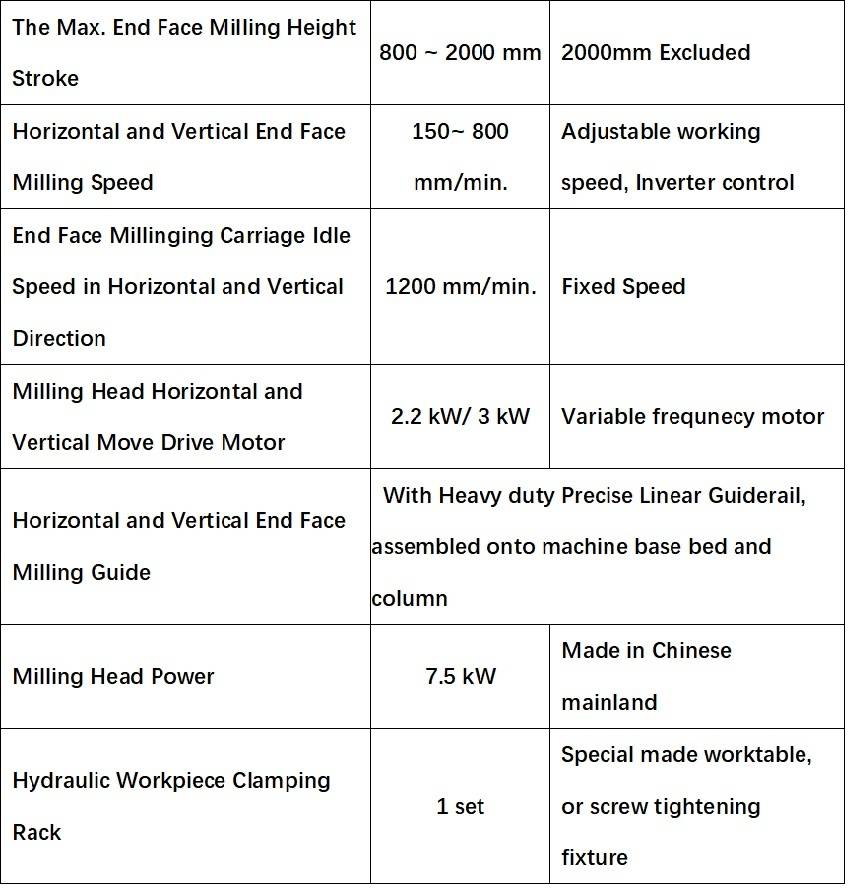

2.标准型号梁端面部铣床的技术参数:

合适的工件
横截面高度
800〜2,000毫米 2000毫米排除
水平端面铣削
速度
150〜800
mm/min。
工作速度,逆变器
控制
面部铣削摩托车闲置
水平速度和
垂直方向
1200毫米/分钟。 固定速度
垂直端面铣削
速度
150〜800
mm/min。,
固定或变量
运动驱动或手工;对于运动驱动,有或没有逆变器
水平驾驶电动机
梁端面磨碎
机器
2.2 kW 可变的频率电动机
垂直驾驶电动机
梁端面研磨
机器
3 kW
水平和垂直端
面对指导
用重型精确的线性指南,组装到机器底床和柱上
铣削头力 7.5 kW 用中国大陆制成
液压工件
夹紧架
1组 特殊制作的工作台或拧紧固定装置

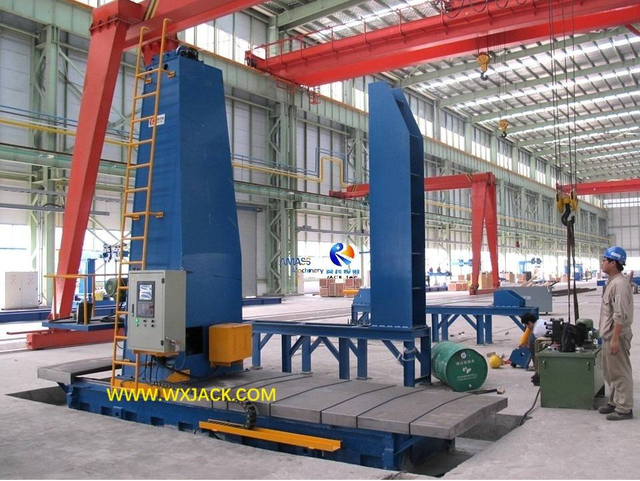

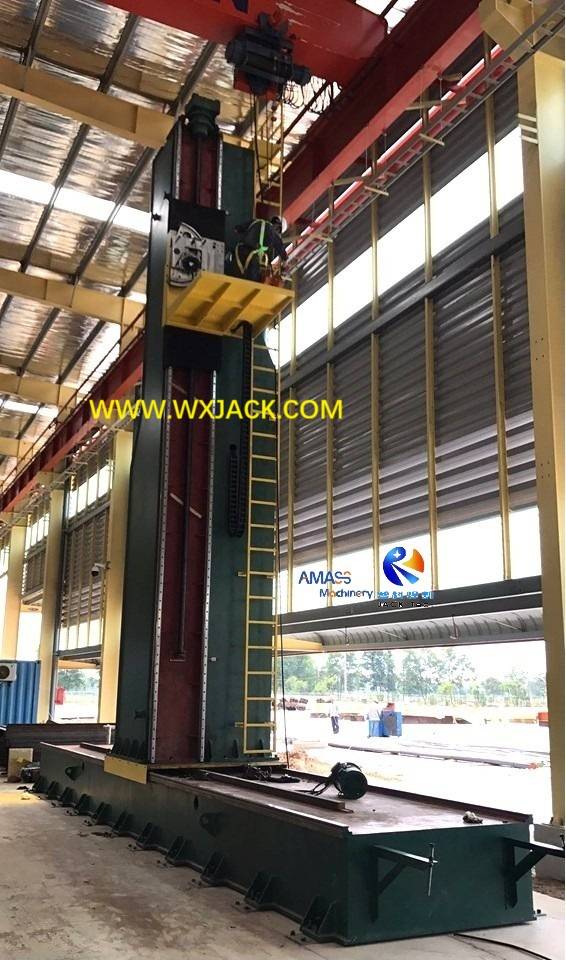

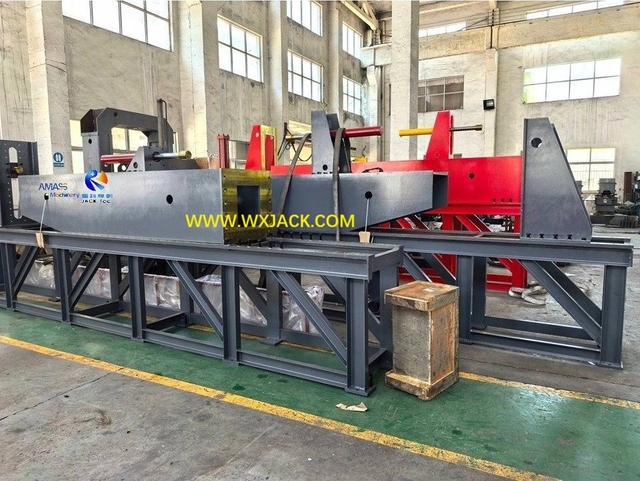

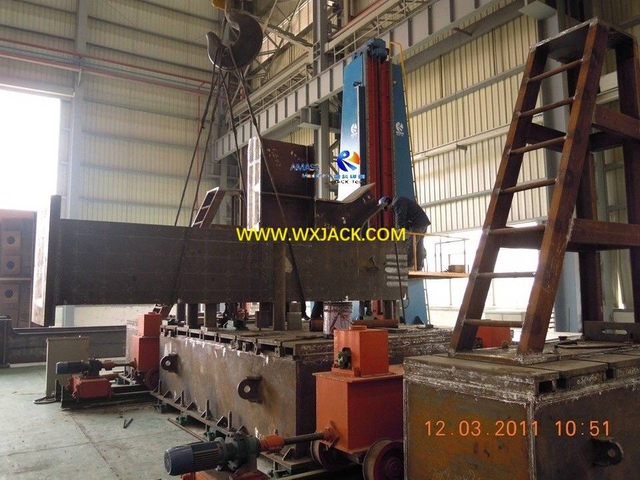

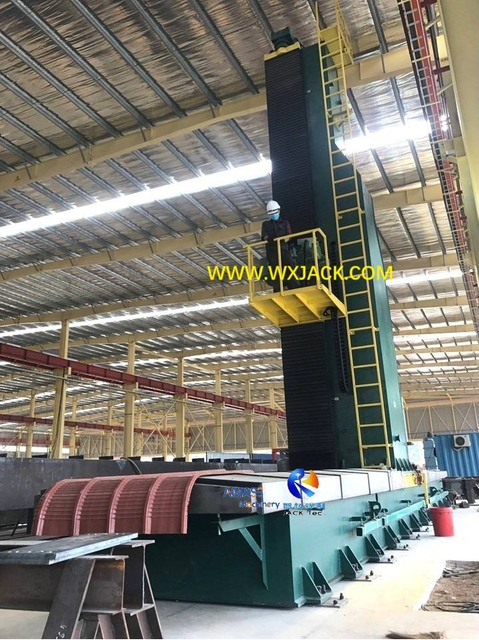

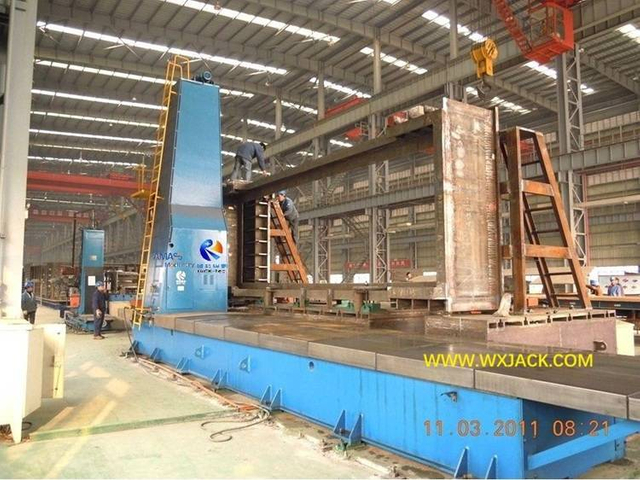

3.大尺寸重型梁端面部研磨机

更多 »

1.中等大尺寸梁端面部铣床上的概述:

1)这范围的机器在产品家族中具有相对使用的数量,并且行业中只有少数供应商才能开发它;

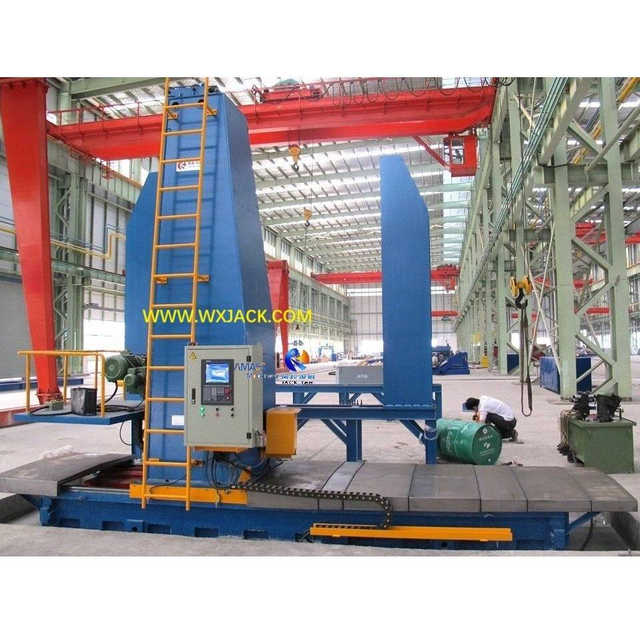

2)典型模型是DX4060, 和DX4080, 和DX5080, 和DX6080重型光束端面部研磨机。

2.大尺寸重型光束端面部研磨机的技术参数:

合适的工件十字架
截面高度
4,000〜6,000毫米
水平端面铣削
速度
150〜800 mm/min。 工作速度,逆变器
控制
面部铣削摩托车闲置
水平和垂直速度
方向
1200毫米/分钟。 固定速度
垂直端面部研磨速度
重型光束端
面对机器
150〜800毫米/分钟,
固定或变量
运动驱动或手工制作;
用于运动驱动,有或
没有逆变器
水平驾驶电动机 4 kW 可变的频率电动机
垂直驾驶电动机
重型光束端面向
机器
5.5 kW
水平和垂直端
面对指导
用重型精确的线性指南组装
到机器底床和柱上
铣削头力 7.5 / 9.3 / 11 kW
液压驱动工件
夹具单元
没必要

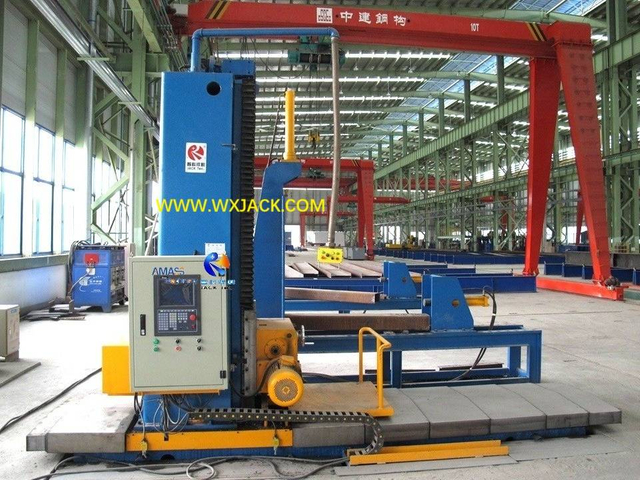

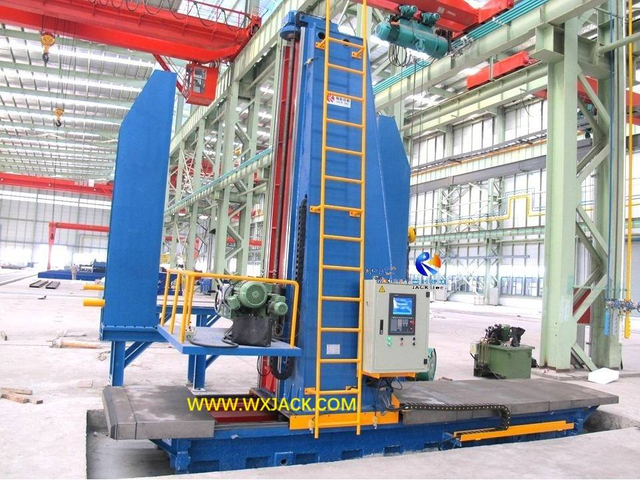

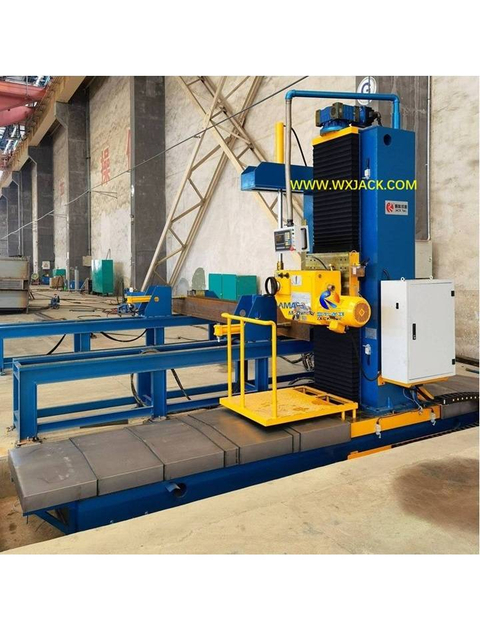

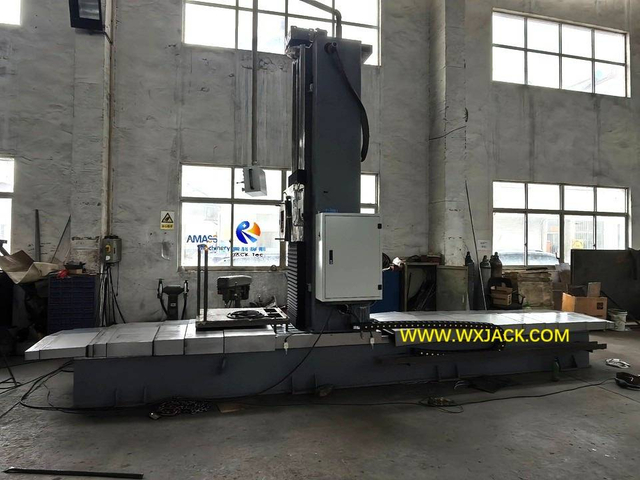

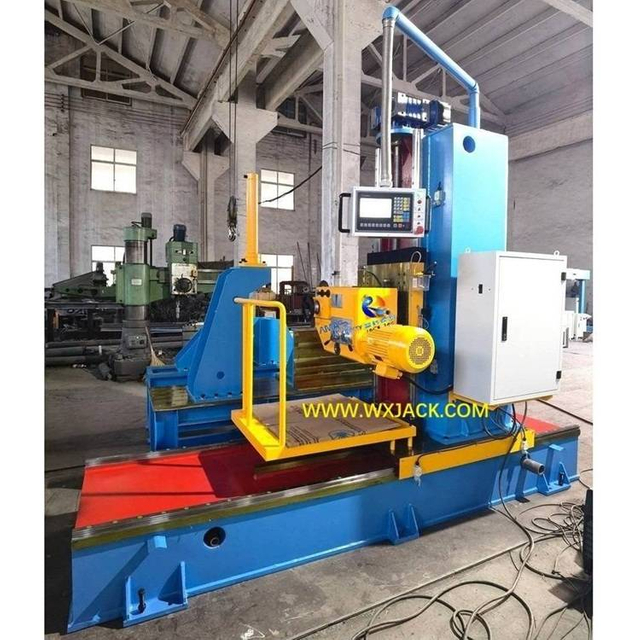

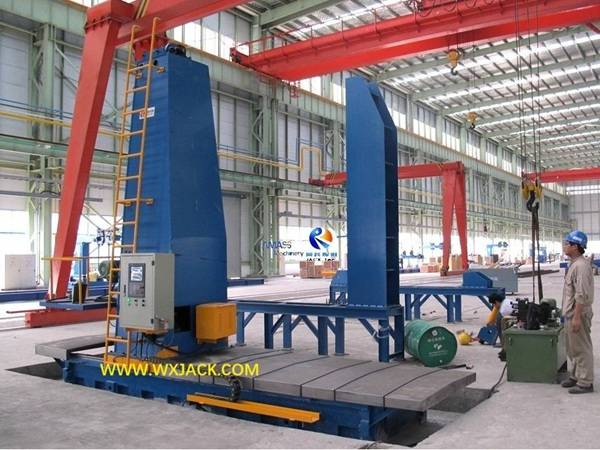

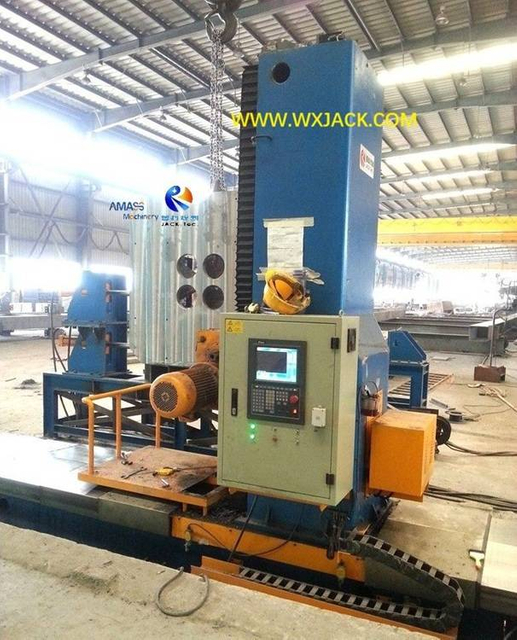

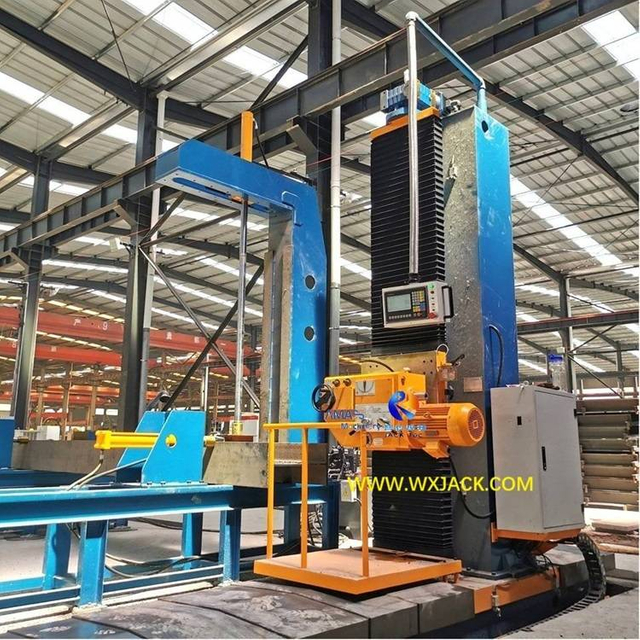

4. CNC控制梁端面部研磨机

更多 »

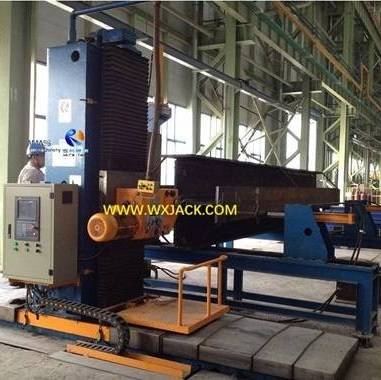

1. CNC控制管道束端面部研磨机上的分类和定义:

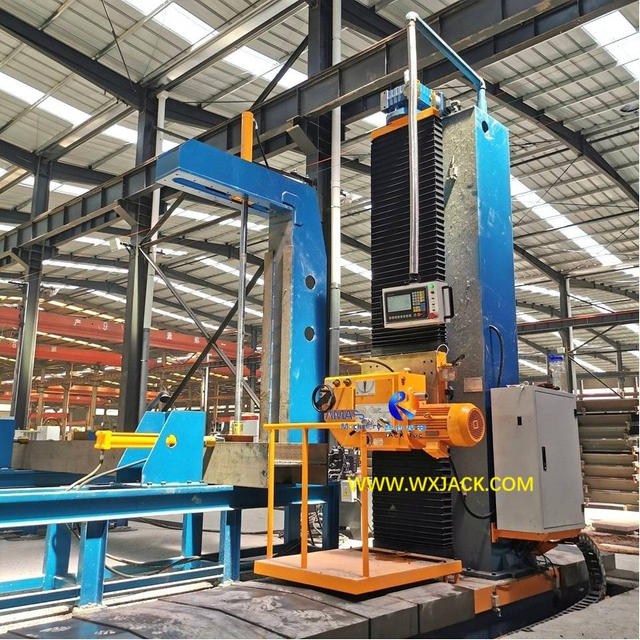

1)CNC控制梁端面部铣床的垂直末端范围覆盖标准型号和中等尺寸:从800毫米到3500mm。相应的模型是从CNC DX08XX到CNC DX35XX;

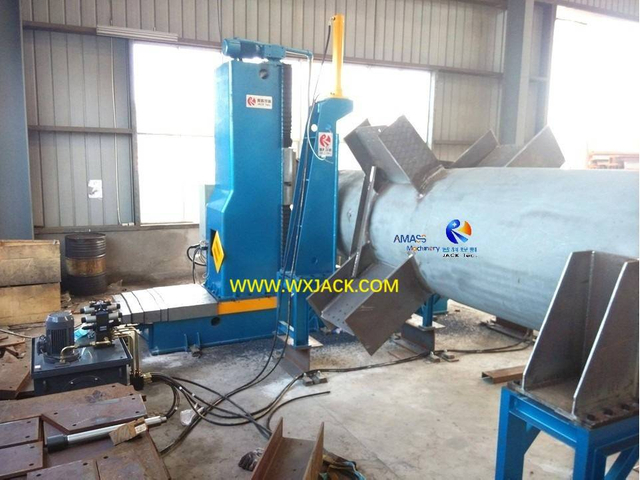

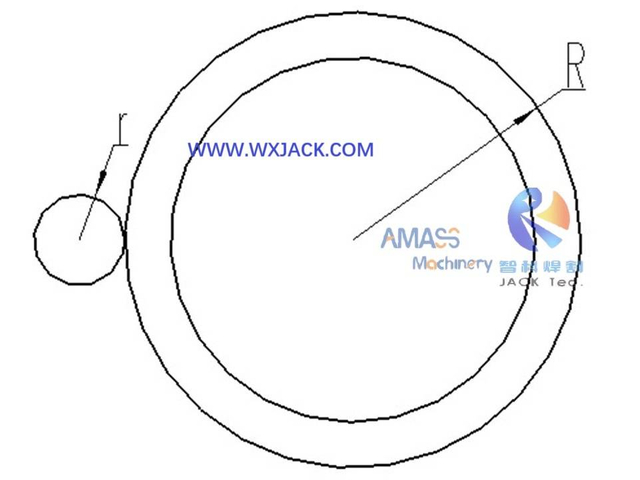

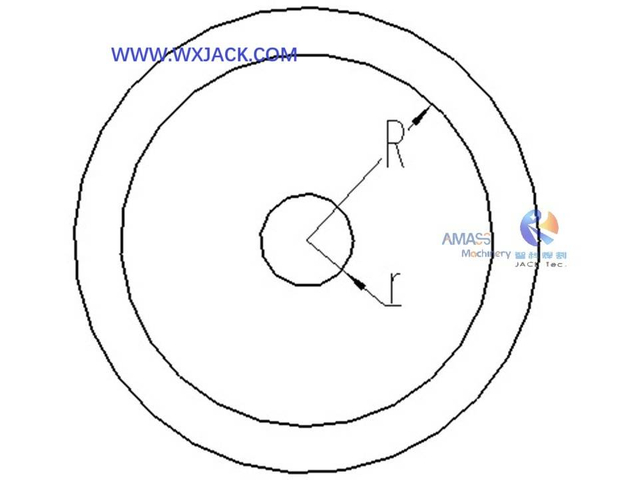

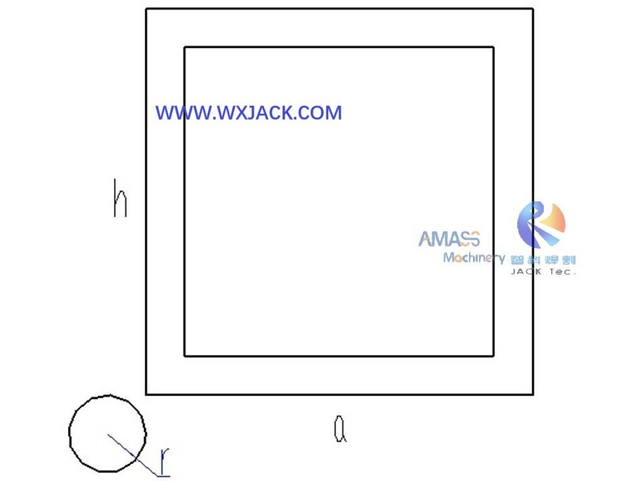

2)您可以从左手照片中检查,CNC控制管道梁端面部研磨机特别适用于面对圆形或特殊形状的工件的最终。这是CNC控制梁端朝向机器开发的目的;
3)最常选择的模型是从CNC DX15XX到CNC DX35XX。例如:CNC DX1520, 和CNC DX3030, 和CNC DX3530, 和CNC DX3535CNC控制管束端面铣床;
4)CNC控制梁端朝向机器使用伺服电机作为其驱动能源,很少看到高功率模型。因此,CNC控制梁端面机器不应用于重型光束端面部研磨机。
5)如果您有兴趣,请检查博客“将一组DX1520 CNC控制管道束端面部铣床交付给客户”。

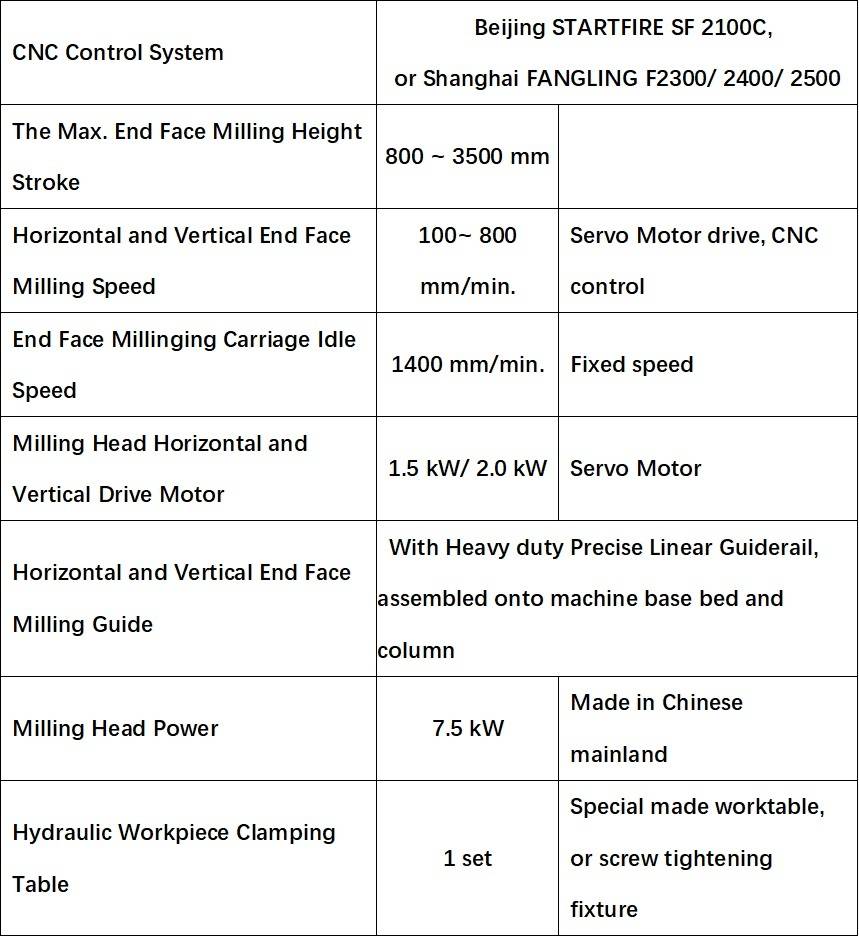

2. CNC控制管道梁端面部研磨机的技术参数:

CNC控制系统
梁端面研磨
机器
北京起点SF 2100C
上海风格F 2300/2400/2500
合适的
工件横截面
高度
800〜3500毫米
水平端面
铣削速度
100〜800 mm/min。 伺服驱动器,
CNC控制
面对铣削马车
水平闲置速度
和垂直方向
1400毫米/分钟。 固定速度
垂直端面铣削
速度
100〜800毫米/分钟,
多变的
伺服驱动器,
CNC控制
水平驾驶电动机
CNC控制梁的
端面部铣削
机器
1.5 kW 伺服电机
垂直驾驶电动机 2 kW 伺服电机
水平和垂直
最终面对指导
使用重型精确的线性指导,
组装到机器底床和柱上
铣削头力 7.5 kW
液压工件
夹紧架
1套,特殊制作的工作台或螺钉拧紧
固定装置

5.焊接结构成员铣削和面向中心

更多 »

1.关于结构成员铣削和面向中心的分类和定义:

1)这是DX系列CNC控制管束端面铣床的高端和复杂组成;
2)与重型梁端面部研磨机相同,尽管在市场上的需求相对较小,但只有很少的生产商具有设计和制造结构结构的成员铣削和面向中心的能力,而Wuxi Jack是出色的产品之一。
3)结构成员铣削和面向中心是量身定制的,是根据特定客户需求设计和制造的。因此,没有标准模型和规格;

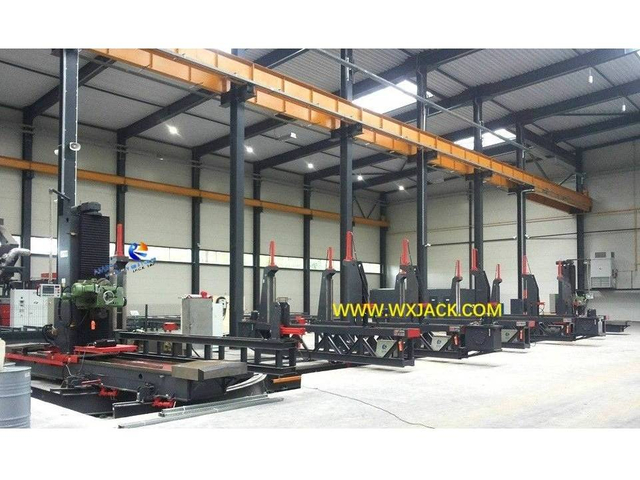

4)有关其中一个示例,请检查结构成员铣削和面向中心Wuxi Jack于2011年出口到白俄罗斯,由2组DX1530 CNC控制梁端面机组成,并组成5组工件夹紧系统。

2.结构成员铣削和面向中心的技术参数:

由于其特殊的制作,该产品没有共同的技术参数。

梁端面部铣床的应用范围和相关设备

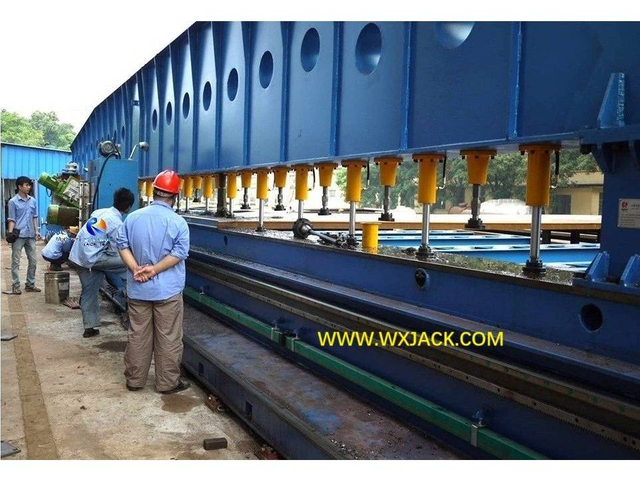

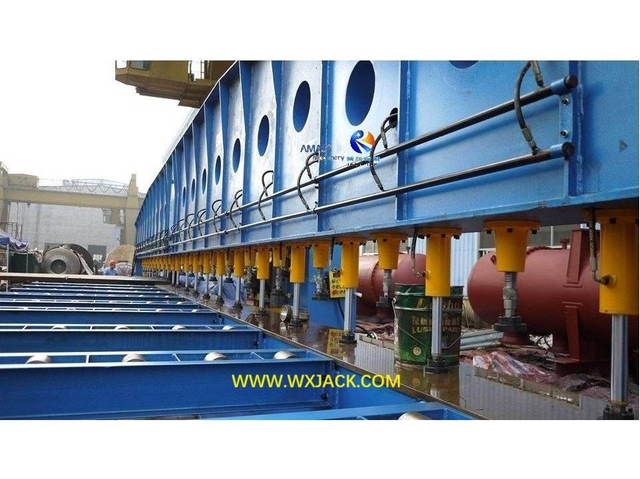

1.与XBJ&SXBJ系列边缘铣床,DX系列梁端面部研磨机是端面抛光上的另一种预处理设备。不同之处在于,边缘铣床在钢板的原材料上工作,而H梁端面部铣床在结构成员的一部分中工作。

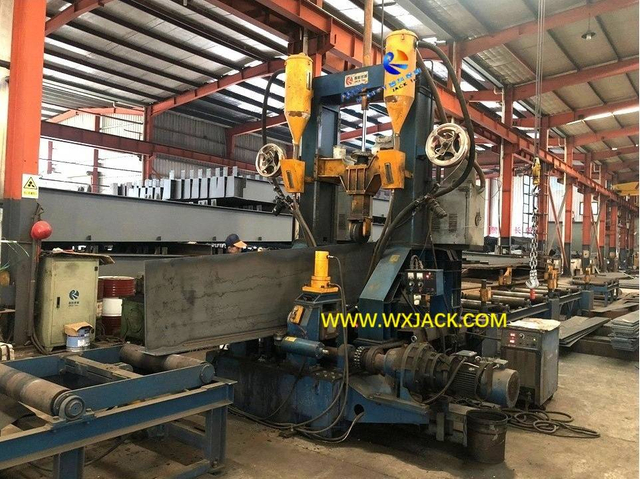

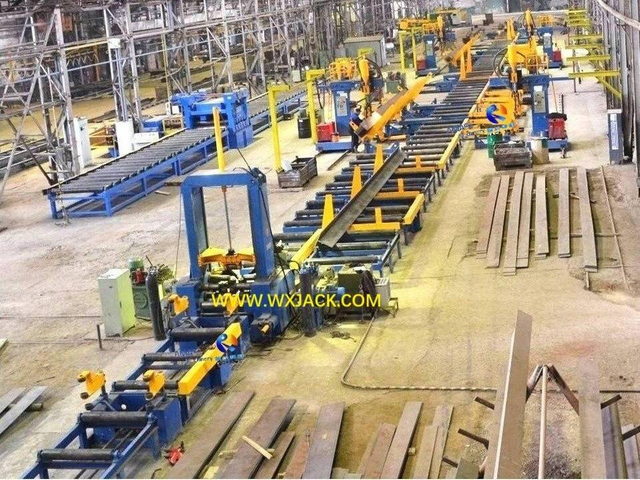

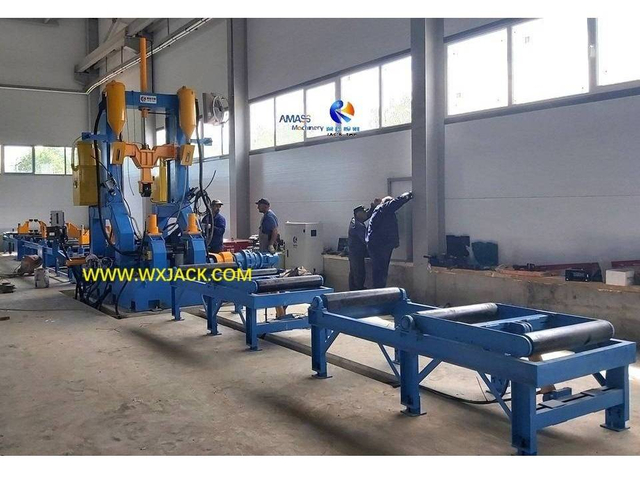

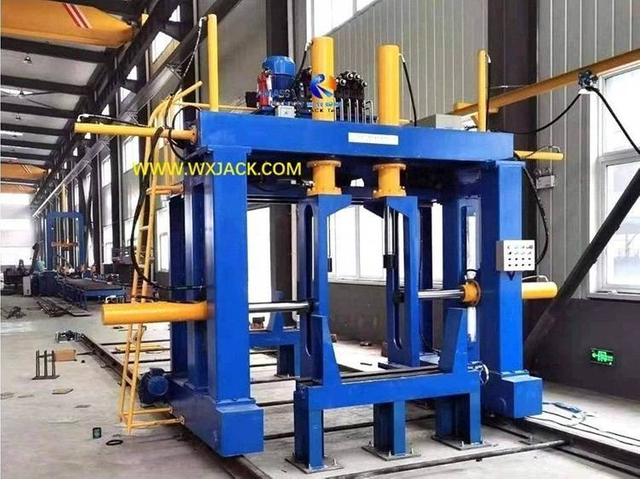

2.在此视图中,如果H光束 /盒子梁 /横梁是设施的最终产品,则光束端面部研磨机也可以看作是线条完成产品的末端。因此,这是必不可少的H光束生产线, 和盒束生产线, 和T束生产线, 和H梁制造机;
3.随着大尺寸和重型梁端面的临时机器以及CNC控制管束端面磨机机,光束端面面部铣床系列将其应用扩展到钢结构范围之外越来越广泛的海上德里克,桥梁建设,土木工程,管道建设等。由于这个原因,重型光束端面机经常也可以与梁梁自动焊接机, 和大型管焊机, ETC。

CNC控制管道梁端面部研磨机
01

重束端机器
02

梁端面铣削机器
03

如何使用Wuxi Jack Beam End Face Milling Machine?

1.在Wuxi Jack Beam End朝向机器上进行准备:

1)梁端面部研磨机的安装涉及挖坑以放入水平底床;
2)在签订了DX系列梁端面部铣床的合同后,我们将设备的布局和基础绘制为客户,并根据其制作坑以及基础;
3)在梁端面部铣床上安装和调试的最关键问题是使水平底床的水平,垂直柱的直立,以及相对于垂直柱的水平底床垂直于彼此;
4)对于安装光束端面铣削机器的所有这三个方面,我们在光束端面机手册中给出了特定的标准和公差。这不仅会直接影响性能质量,而且更重要的是,梁端面铣削机器的安全操作。

2.注意注意光束端面铣削机器的注意:

1)作为一种加工设备采用高速革命的面孔叶片,仔细使用和服务铣削头及其消耗品不仅决定了光束端面向机器的日常操作质量,而且还决定了设备的可变成本;
2)此外,梁端机器的工作过程将产生一定量的碎屑,需要定期清理;
3)与l类型高架焊接定位器,在光束端面铣削机器的每日工作结束时,请确保将铣削的头部降落到垂直柱的底部位置。不要使铣头在中部甚至上半部的铣削头朝向机器垂直柱的位置。
