无锡智科 H型钢组立机，高精度、高效率装配 T 型钢H 型钢

无锡智科H型钢组立点焊机的型号

1) 功能：作为H型钢生产线中第一台专用设备，H型钢组焊机将工件先组立成T型钢，再组立成H型钢。原材料来自于数控火焰切割机切割的长条形钢板。组立完成的H型钢采用二氧化碳点焊固定其形状；
2) 规格：H型钢组立机的常规型号从Z15（用于组立最大高度为1,500mm的H型钢）到Z30：

组立点焊完成的H型钢：（图1）

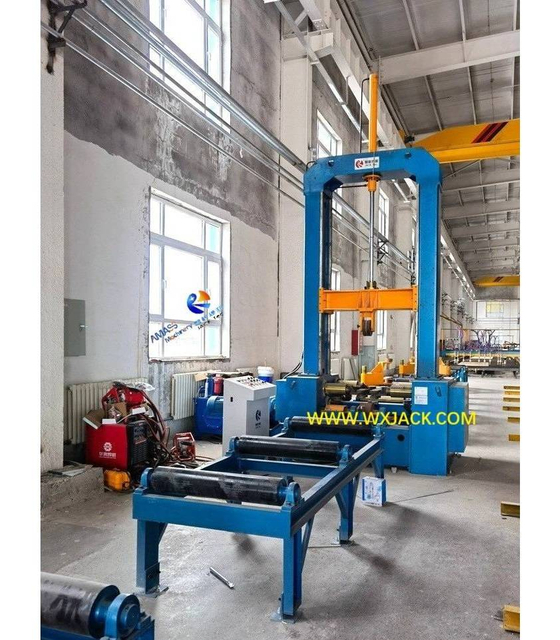

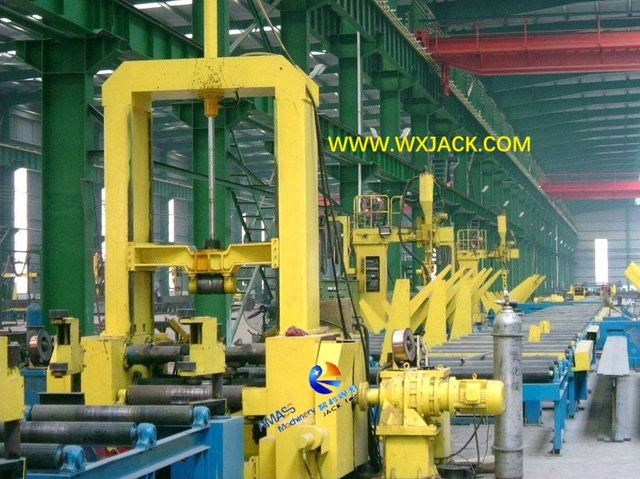

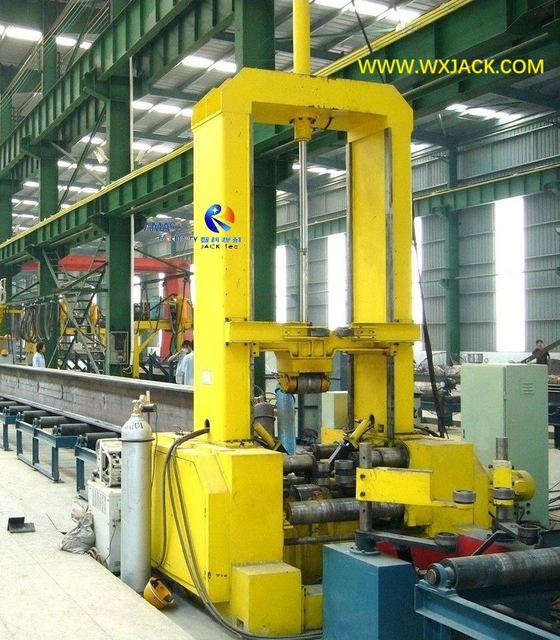

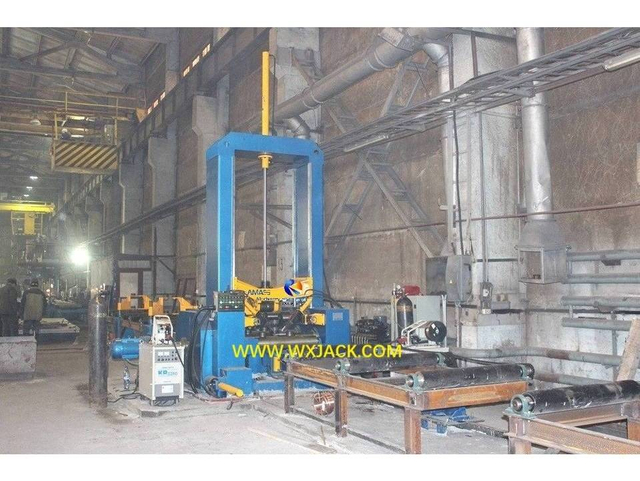

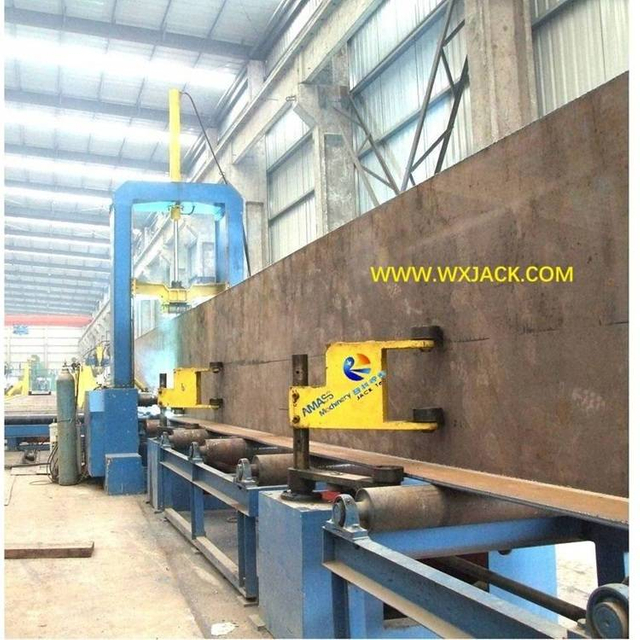

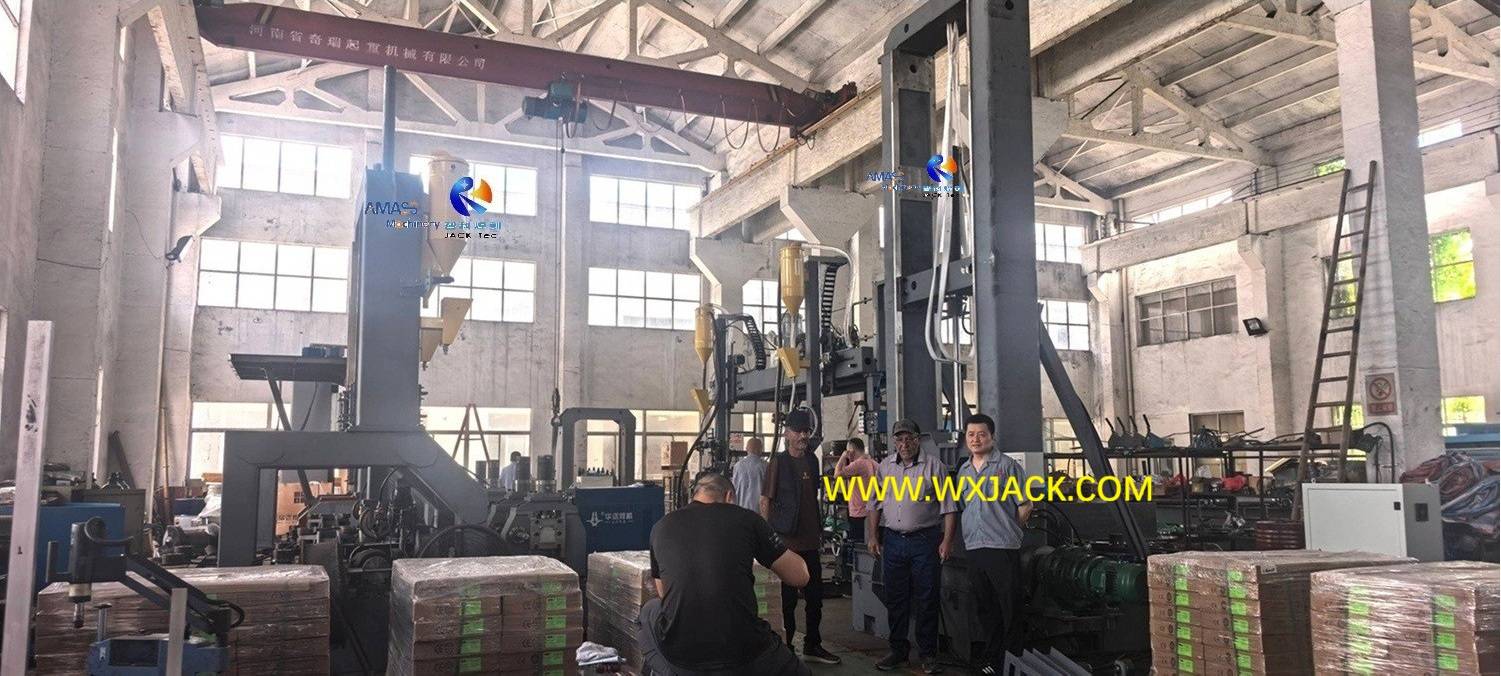

不同型号的无锡智科H型钢组立机在客户工厂运行：

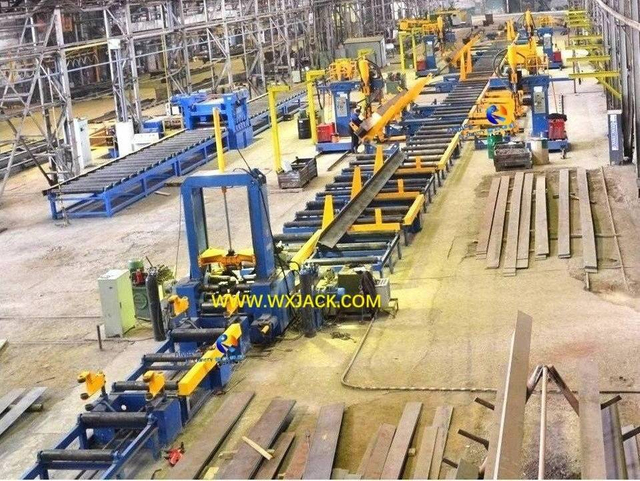

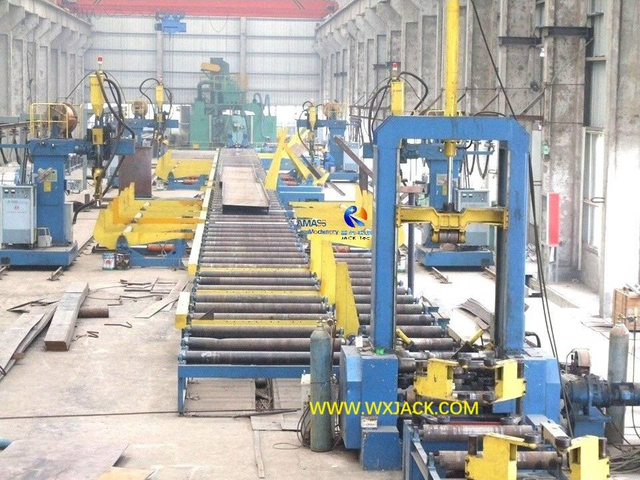

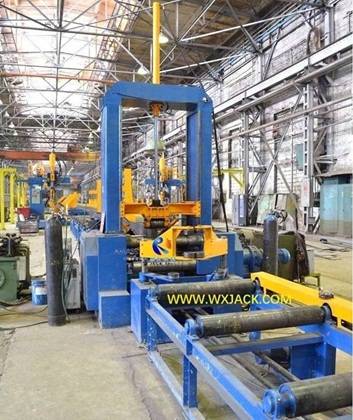

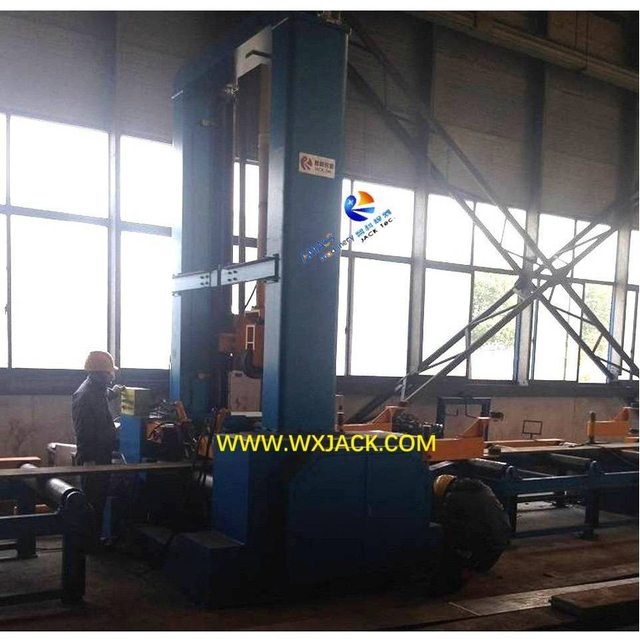

Z20 在前独联体国家的自动化H型钢生产线

Z18 在中国客户工厂的自动化H型钢生产线

Z15 在前独联体国家的自动化H型钢生产线

Z15 在中国客户工厂的自动化H型钢生产线

询价

Z18 在一家中国钢结构工厂投入运行

Z15 和 CNC-CG4000 数控直条火焰切割机在新车间完成安装

询价

Z18 在无锡智科车间完成装陪和喷漆

Z30 在客户车间运行中

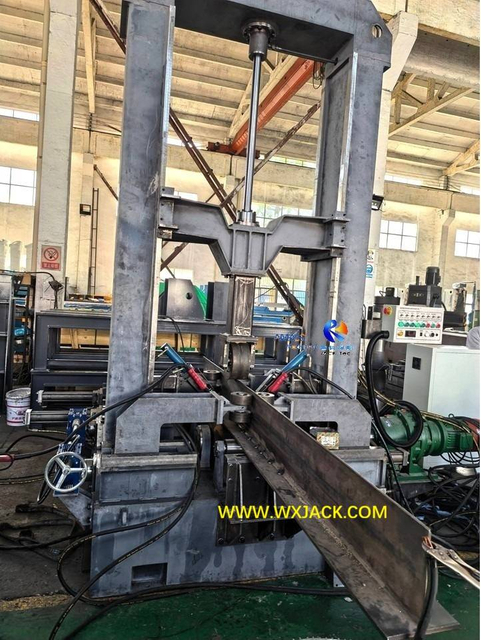

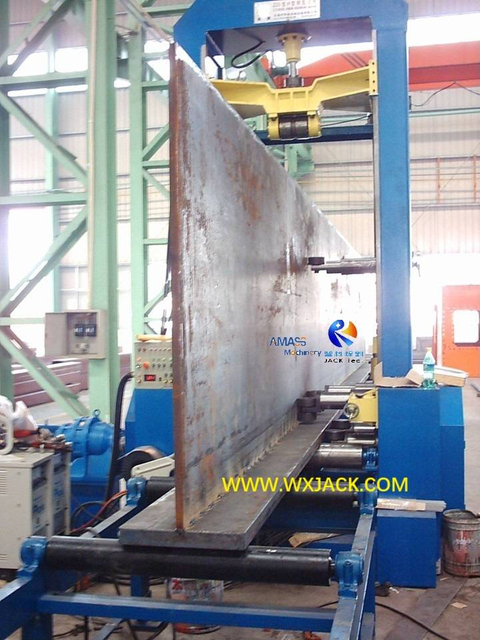

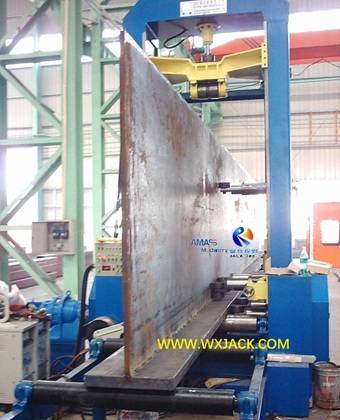

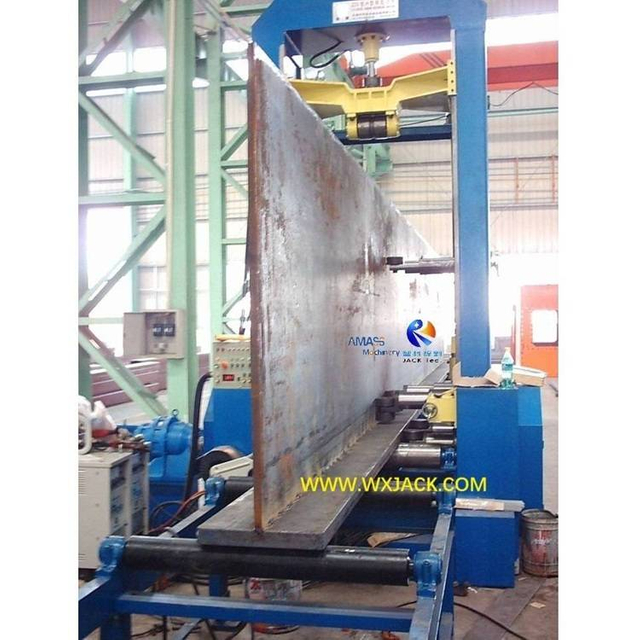

Z18 组立一个 40mm 厚、1500mm 高的大型 T 型钢

Z18在客户车间启动运行

询价

无锡智科2025年生产的H型钢组立机

在刚刚过去的2025年，无锡智科为客户提供了10余台“常规型”（Z15）和“大型”（Z20、Z30）H型钢组立点焊机，其中一些根据客户特殊要求定制。以下是两个典型案例：

1. “标准型” Z15 H型钢组焊机，可组立重型H型钢：

2025年7月、8月，作为2条半重型焊接H型钢生产线的一部分，无锡智科交付了2台Z15型H型钢组立机。该机可组立：

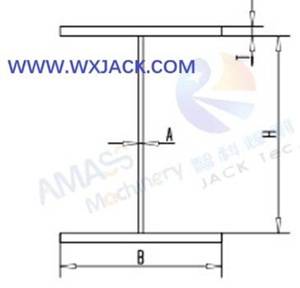

适用组立点焊的H型钢尺寸：（图1）

1) 翼板厚度 T： 6- 100mm
2) 翼板宽度 B：150- 1,000mm
3) 腹板厚度 A： 6- 60mm
4) 腹板高度 H： 200- 1,500mm
5) H型钢长度 L： 4000- 15,000mm

用于控制点焊焊缝长度、间距，及点焊速度的PLC和交流变频器

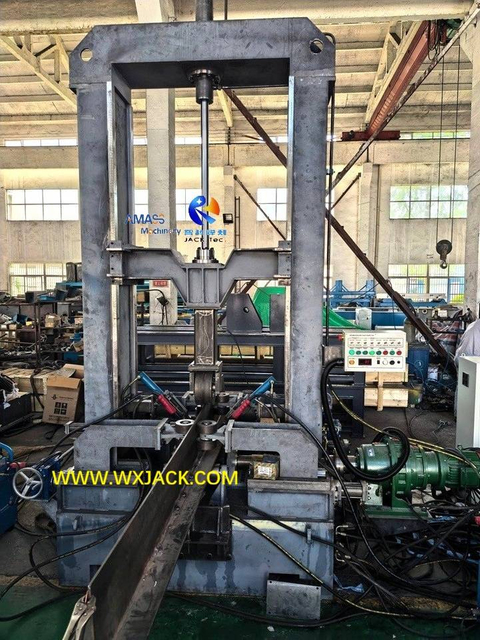

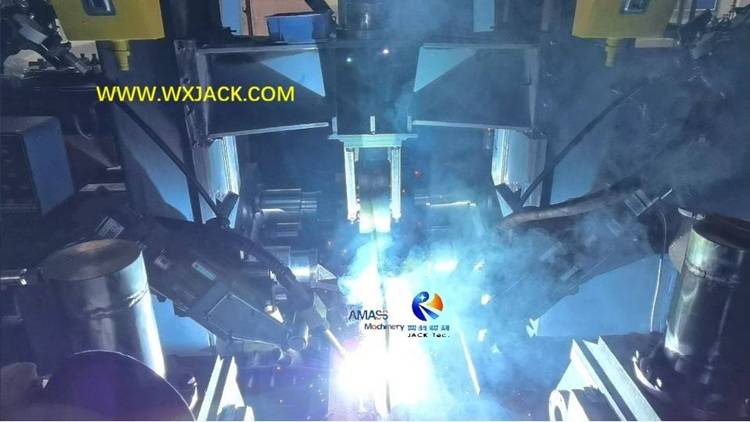

车间测试T型钢组立及CO₂点焊

近距离观察性能测试

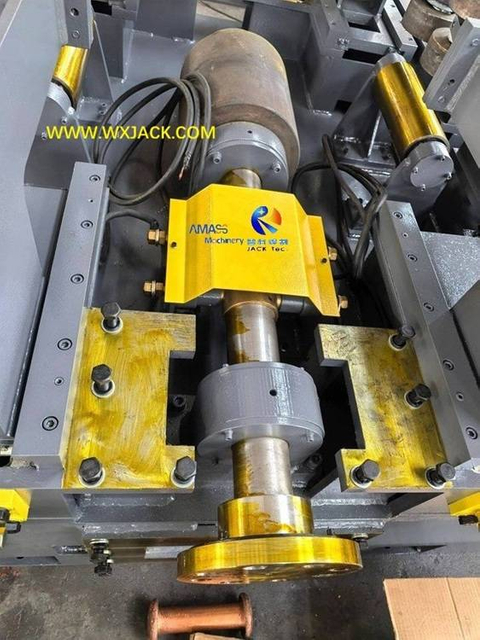

组立、传动及导电单元

2. Z30大型H型钢组立机：

2025年11月，为一位印度客户生产了Z30型，可组立H型钢腹板最大高度为3000mm：
1) 翼板厚度 T： 6- 80mm
2) 翼板宽度 B： 200- 1,200mm
3) 腹板厚度 A： 6- 60mm
4) 腹板高度 H： 300- 3,000mm
5) H型钢长度 L：4000- 12,000mm

测试自动组立点焊

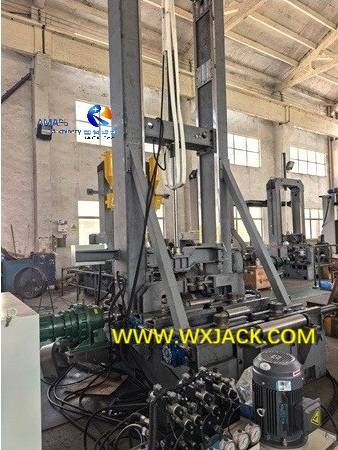

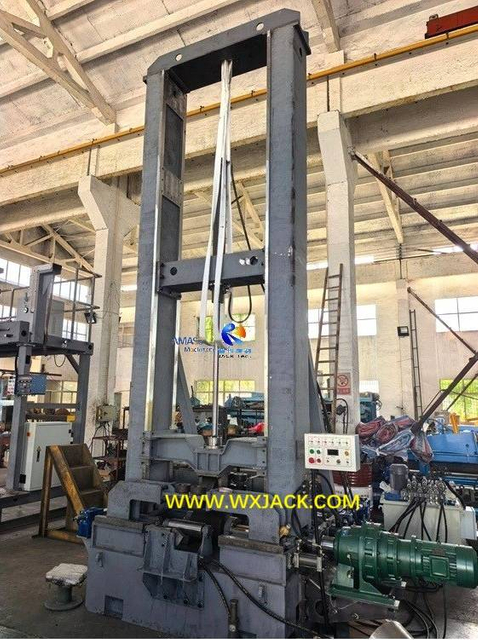

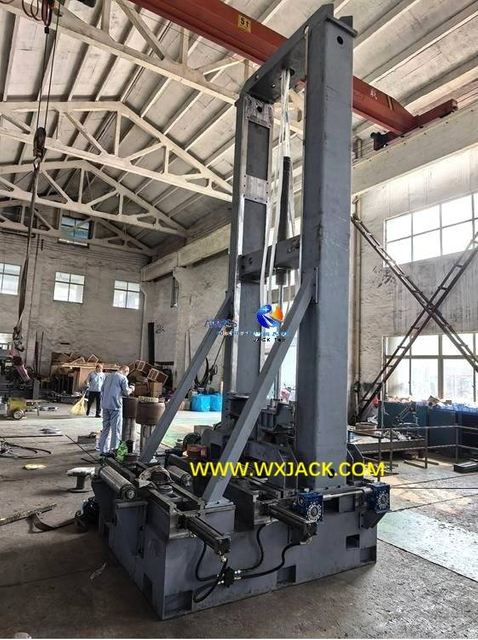

装配好的主机正面

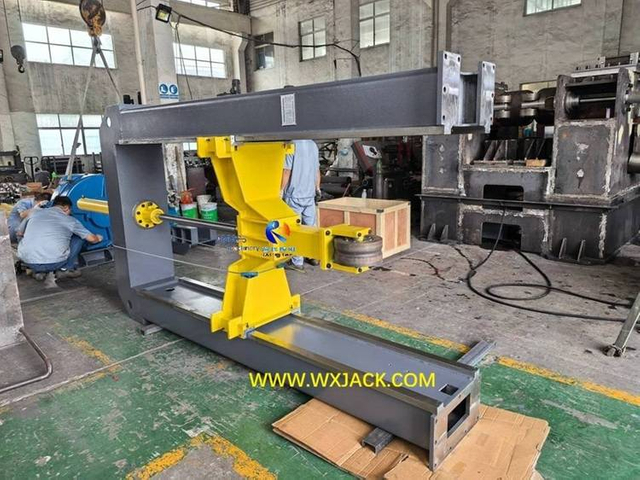

喷漆完成的主机上部U型架

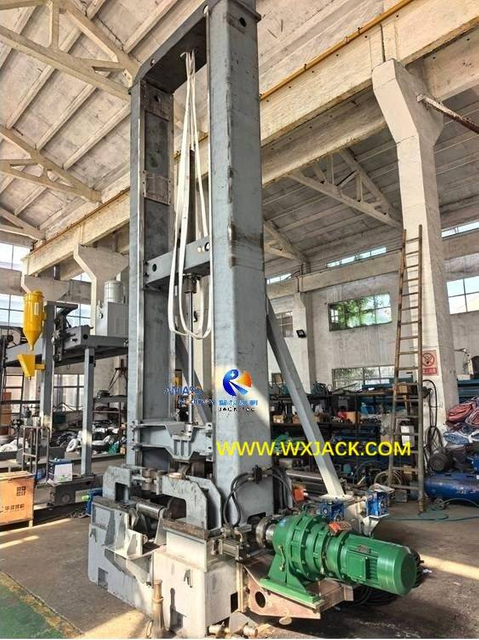

装配好的主机侧视

无锡智科H型钢组立机的技术优势

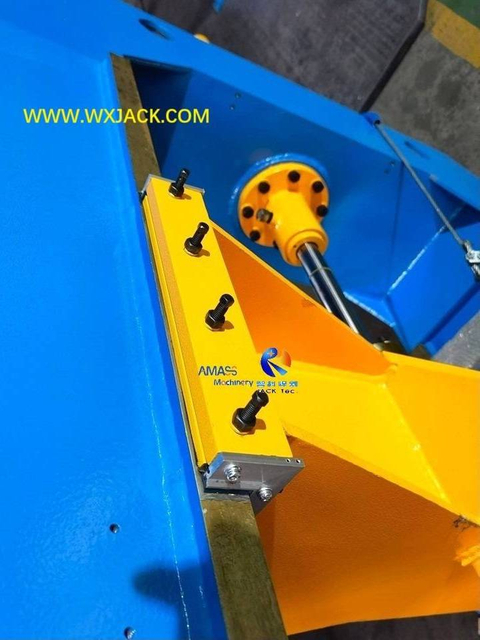

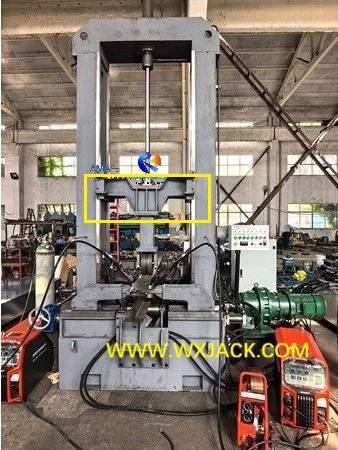

1. 无锡智科H型钢组立点焊机的下压梁：

1) 无锡智科产品该单元的设计与其他厂家完全不同，这一点与H型钢拼焊矫一体机一样：

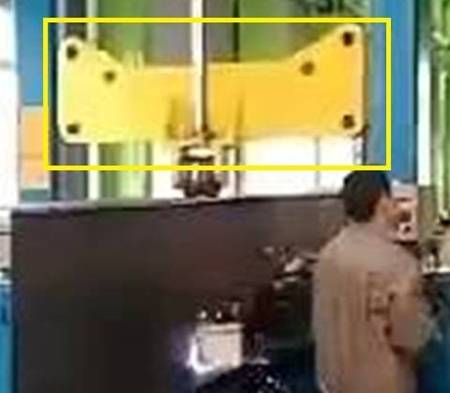

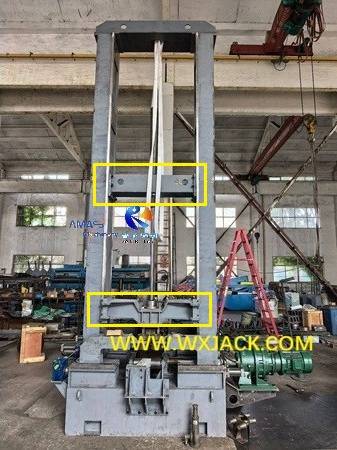

2) 无锡智科H型钢组立机下压梁（左）与其他厂家（右）对比：（图1、2）

Fig1 I H Beam Assembly Machine 9 IMG_7195

3) 如上图所示，无锡智科H型钢组焊机的下压梁采用坚固的矩形箱体结构，通过滑动力驱动下压运动，从而牢固地压紧H型钢。其制造成本更高，性能也更可靠、更平稳；
4) 而其他厂家的产品，其下压梁由4个滚轮导向，相应的下压运动依靠滑动力，其使用寿命远不及无锡智科的设备。

2. 无锡智科H型钢组立点焊机的机械尺寸及强度：

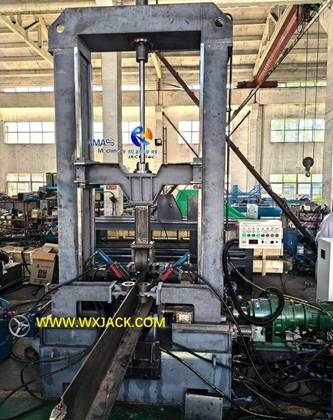

1) 无锡智科产品的特点之一在于坚固耐用的设计：

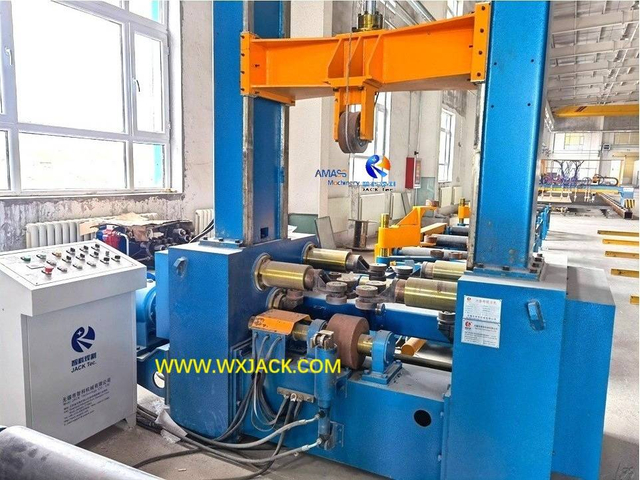

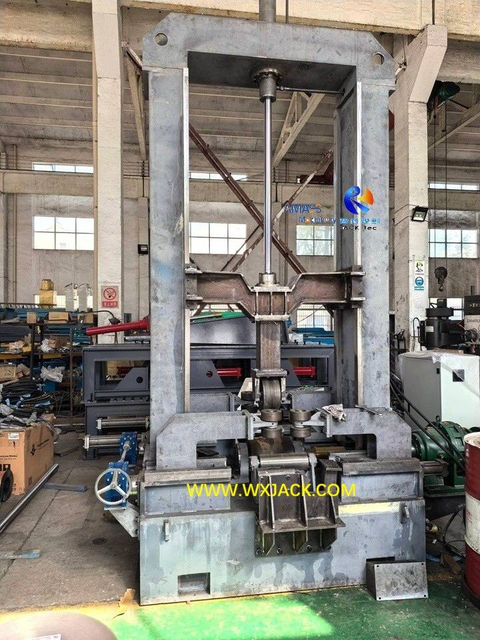

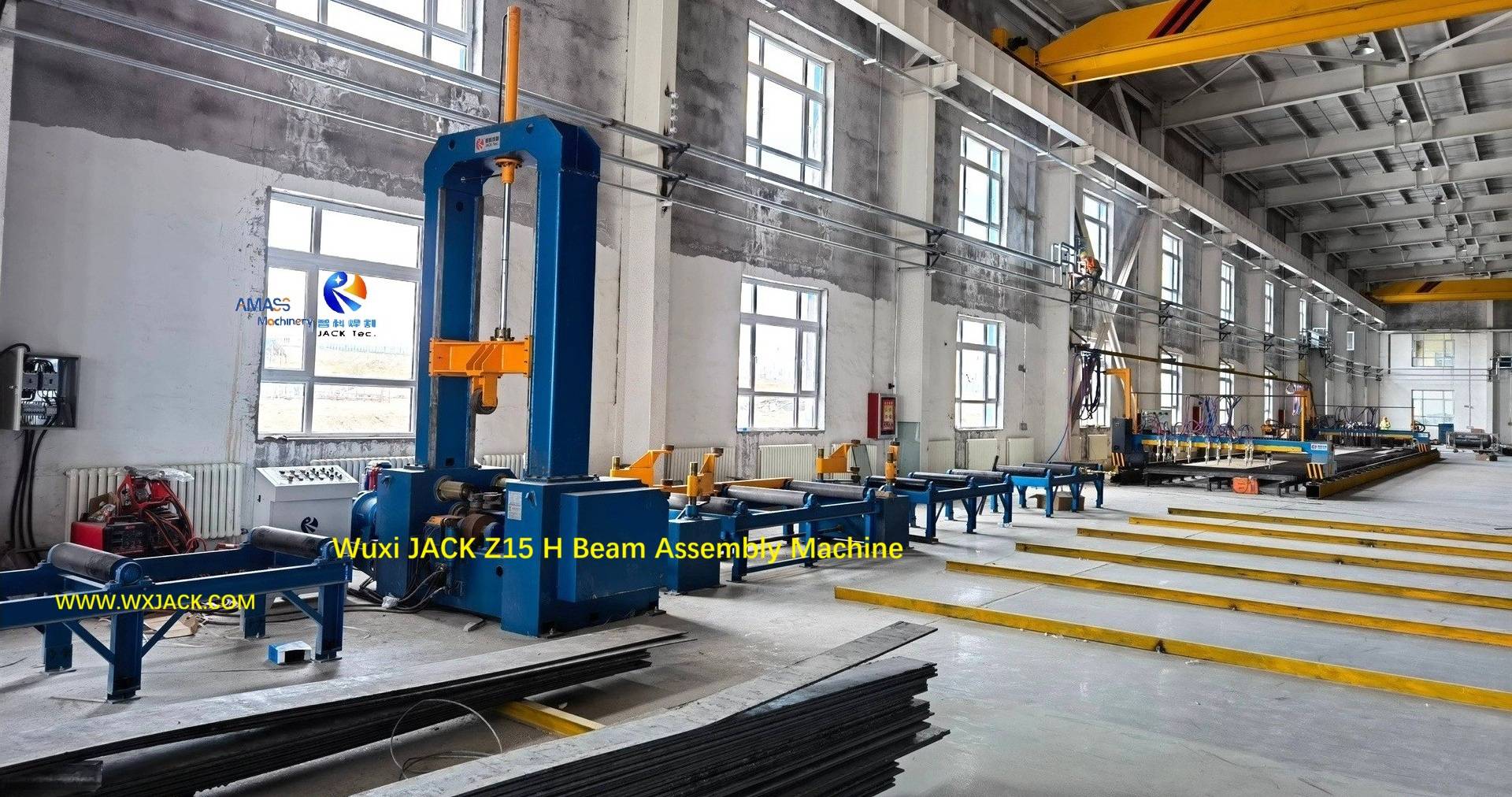

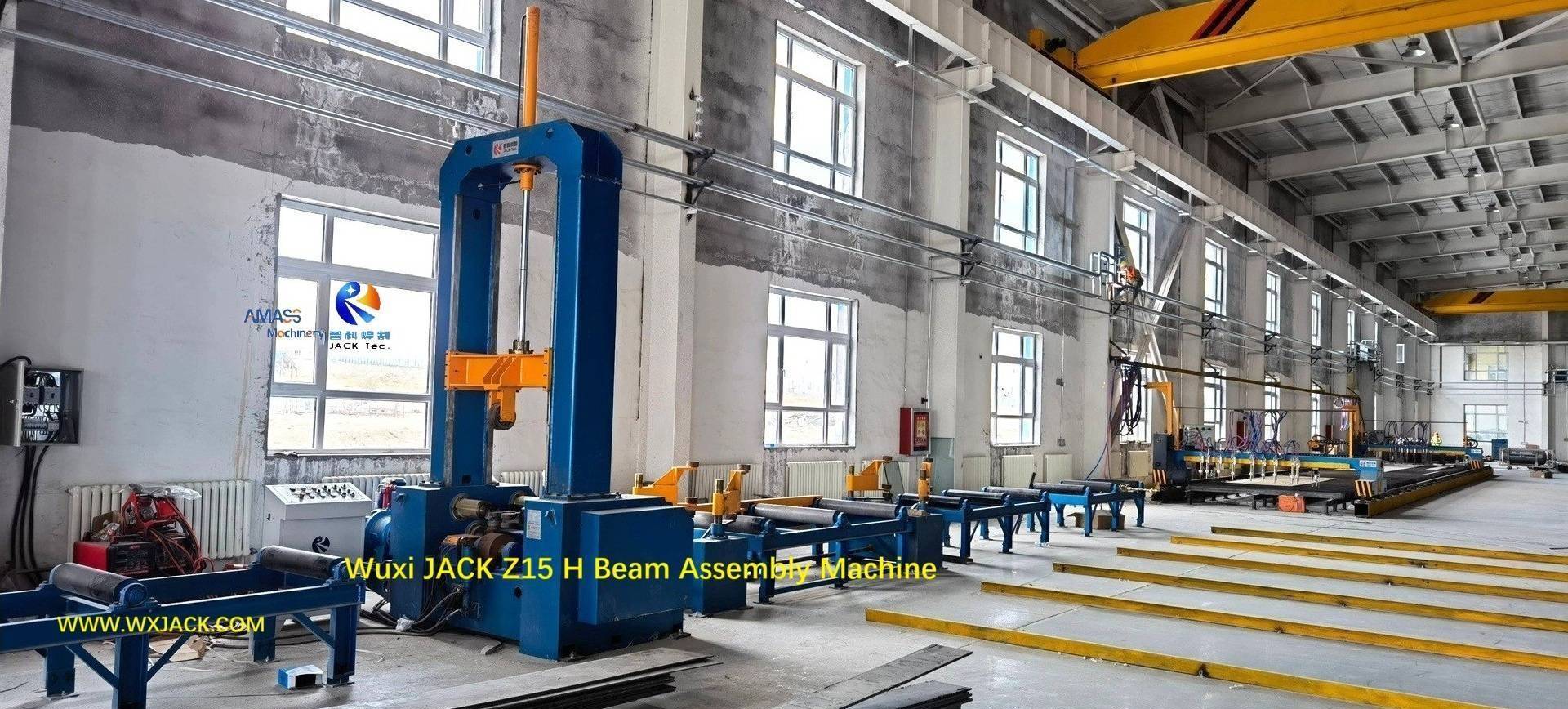

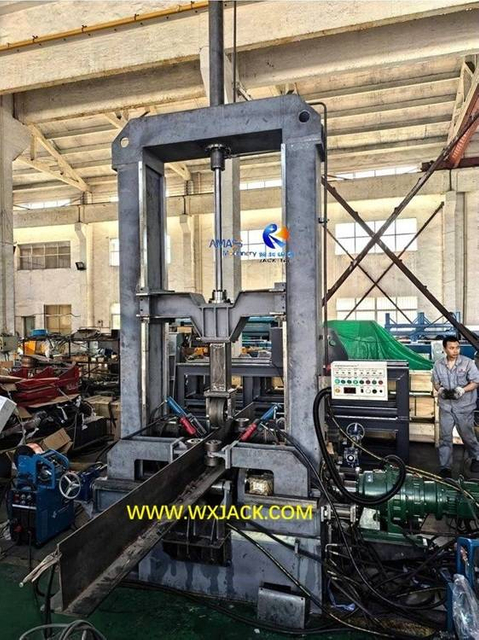

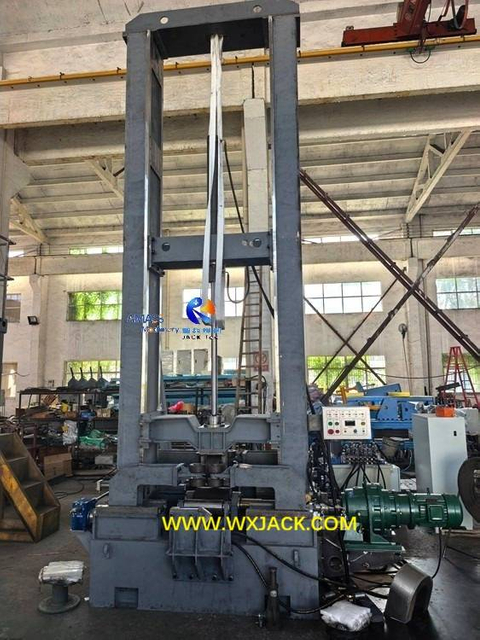

2) 2025 年无锡智科 Z15 H型钢组立机的正面，客户为东欧：（图 3）

Fig3 I H Beam Assembly Machine 39 IMG_20250502_144327

3) 无锡智科H型钢组立机的整体尺寸和制造成本远高于其他厂家。我们的目标是为客户提供耐用、稳定、高质量的产品，而非“一次性”产品；
4) 在当今竞争激烈的时代，许多厂家暗中更改设计以降低产品制造成本，从而在竞争中占据有利位置。他们并不真正关心设备的质量，及在客户现场的使用性能。相对而比，坚持“真正将客户的长期利益放在首位”的信念并非易事，但无锡智科始终坚持我们产品的设计和质量。我们相信，具有远见卓识的客户能够理解我们产品的价值。

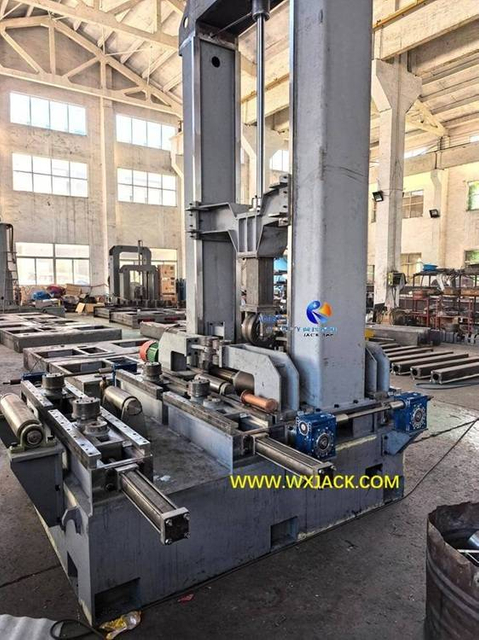

3. 2025年无锡智科H型钢组立机的坚固耐用的机械组件：

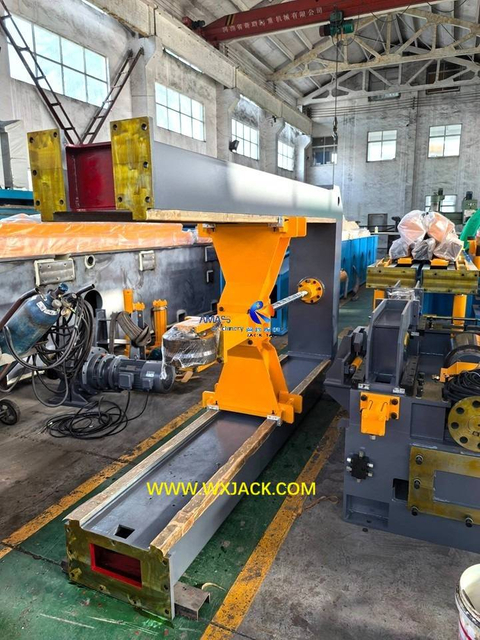

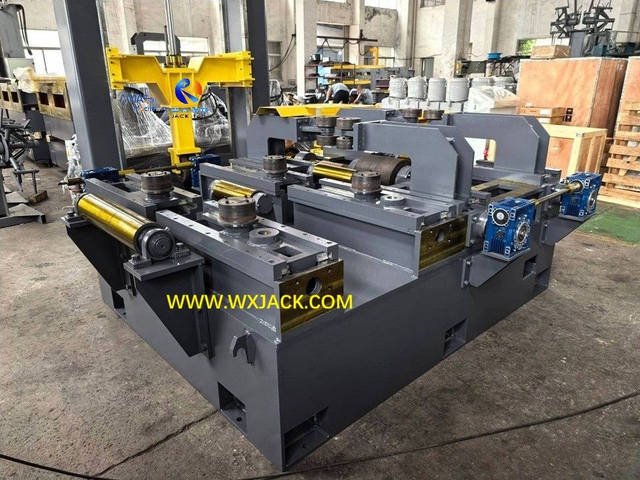

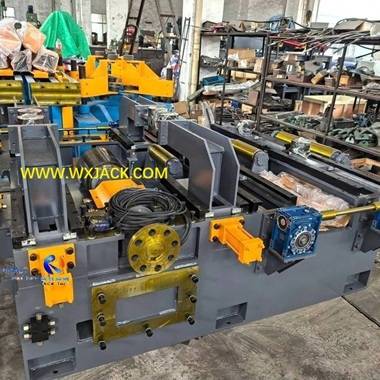

准备发货的主机：U型架和底座

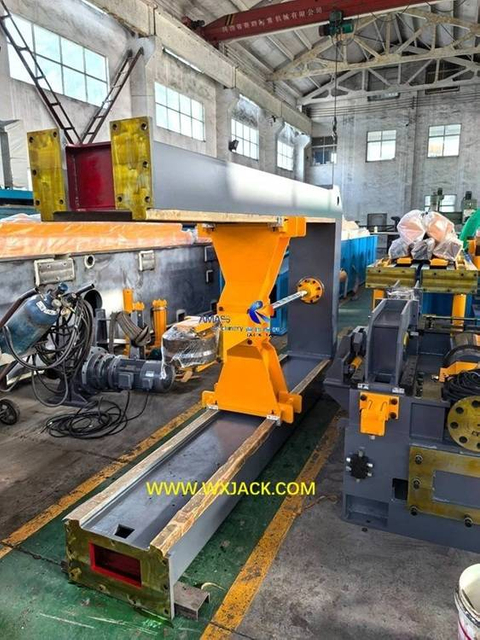

喷漆好的U型架

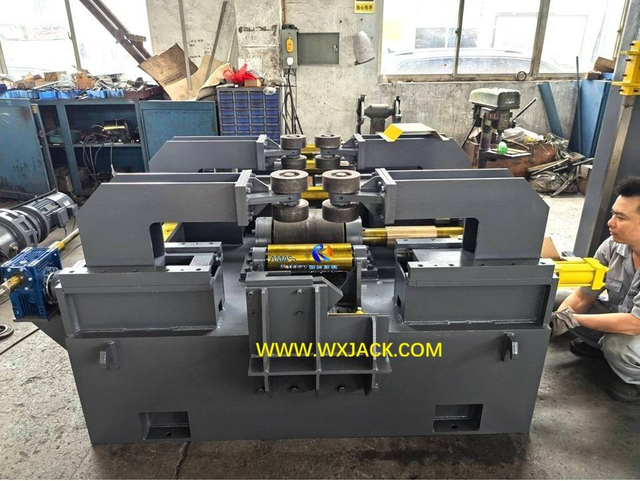

喷漆好的底座

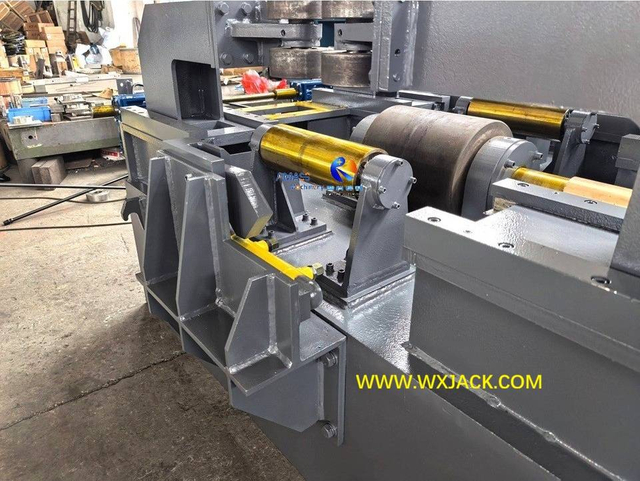

传动辊轮和支撑架

无锡智科H型钢组立点焊机及H型钢生产线其它设备的工作视频

相关页面:
1. 自动化H型钢生产线；
2. H型钢门式埋弧焊接机;
3. H型钢拼焊矫一体机

无锡智科H型钢组立机的主要参数

以下是无锡智科Z系列H型钢组焊机的主要技术参数：

型号	Z15/ Z18/ Z20/ Z25/ Z30
H型钢腹板最大高度	1500/ 1800/ 2000/ 2500/ 3000mm
H型钢腹板最大厚度	6-32/ 60mm
H型钢翼板最大宽度	150/200- 800/1000/1200mm
H型钢翼板最大厚度	6- 40/60/80/100mm
H型钢最大长度	4,000- 12,000/15,000mm
H型钢最大重量	20 吨
翼板腹板组立方式	自动，H型钢两侧对称
焊接方式	CO₂ 点焊，焊缝长度及间隔由PLC控制
组立点焊工作速度	200- 2000mm/min., 变频控制
CO₂ 焊机规格	350- 500A
工作模式	手动/ 单次/ 自动
辊道电机	1.1kW
主电机	5.5kW
输入输出辊道	3 x 2600mm

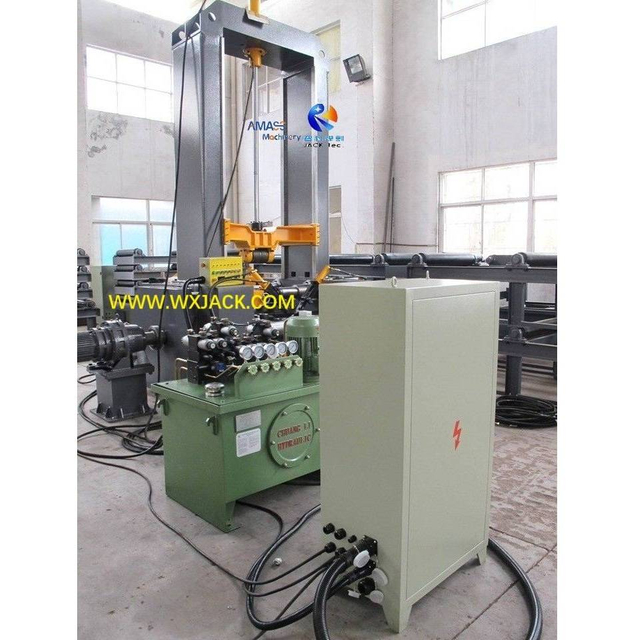

无锡智科H型钢组立机的组成

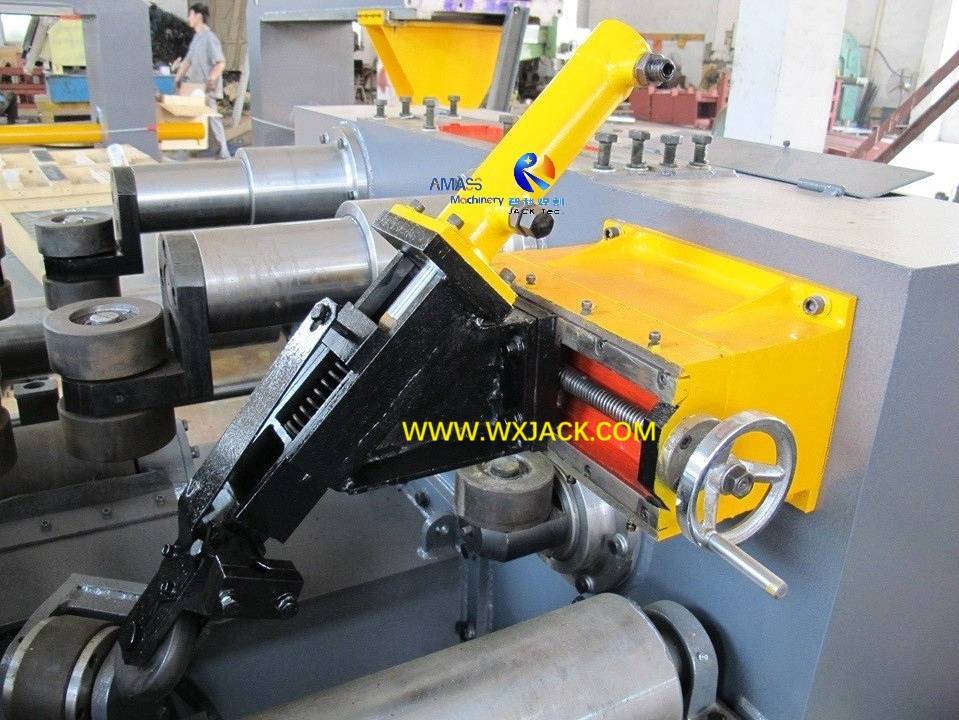

2 I H Beam Assembly and Tack Welding Machine 3 IMG_5907

4 I H Beam Assembly and Tack Welding Machine 19

5 I H Beam Assembly Machine 85 IMG_20210712_162536

6 I H Beam Assembly and Tack Welding Machine 5 IMG_7181

H型钢组立机的主要部件

左侧滚动照片：无锡智科H型钢组立点焊机的零部件

为完成复杂的T型钢H型钢组立和CO₂点焊任务，一台H型钢组立机包含以下功能单元：

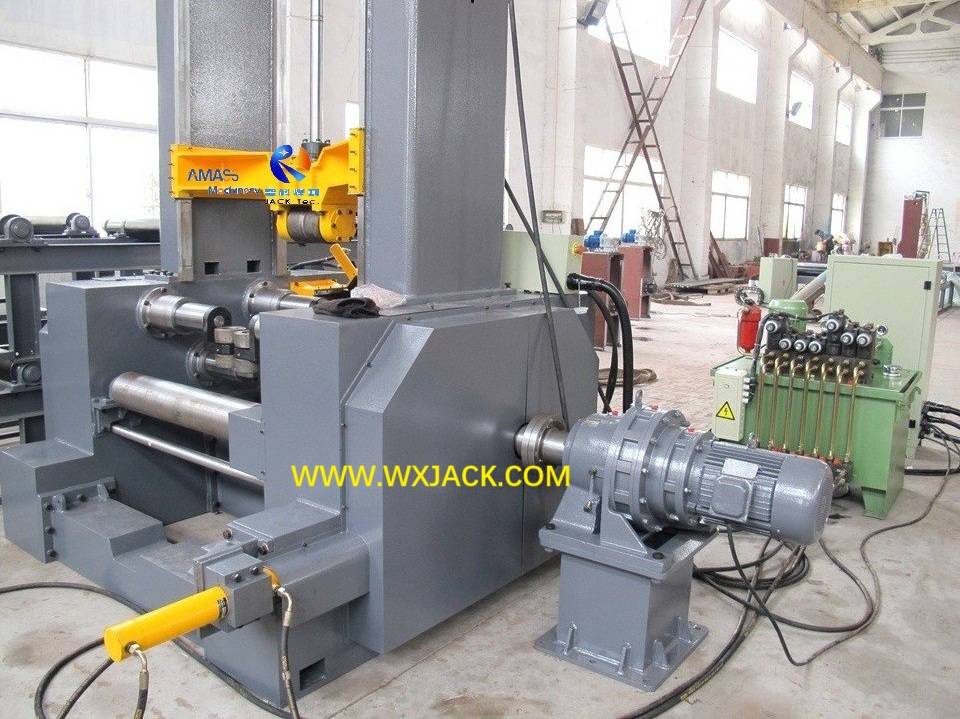

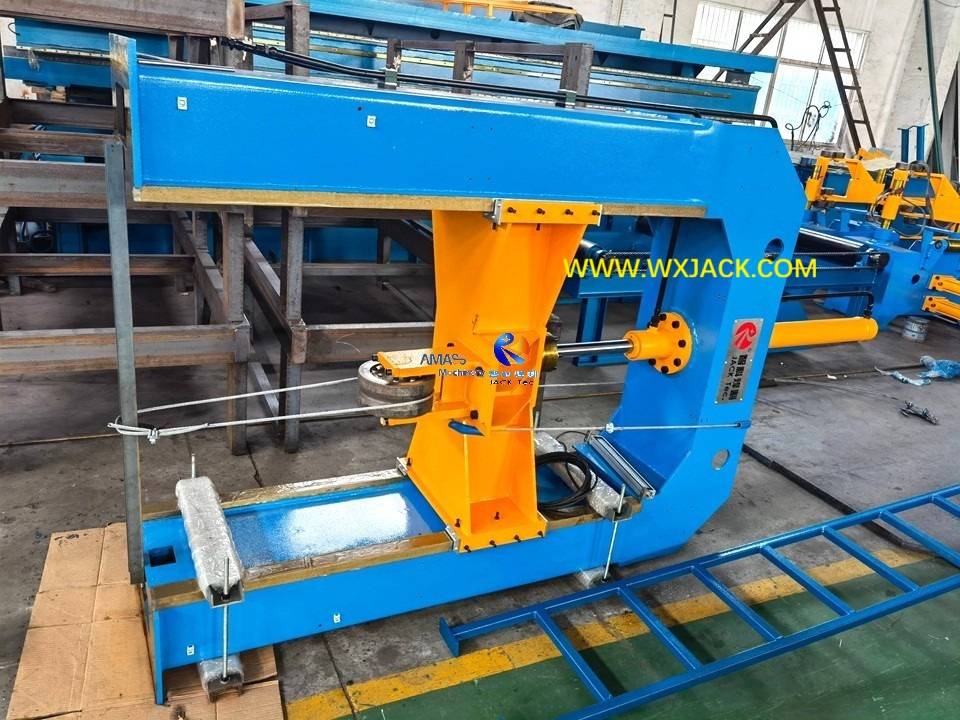

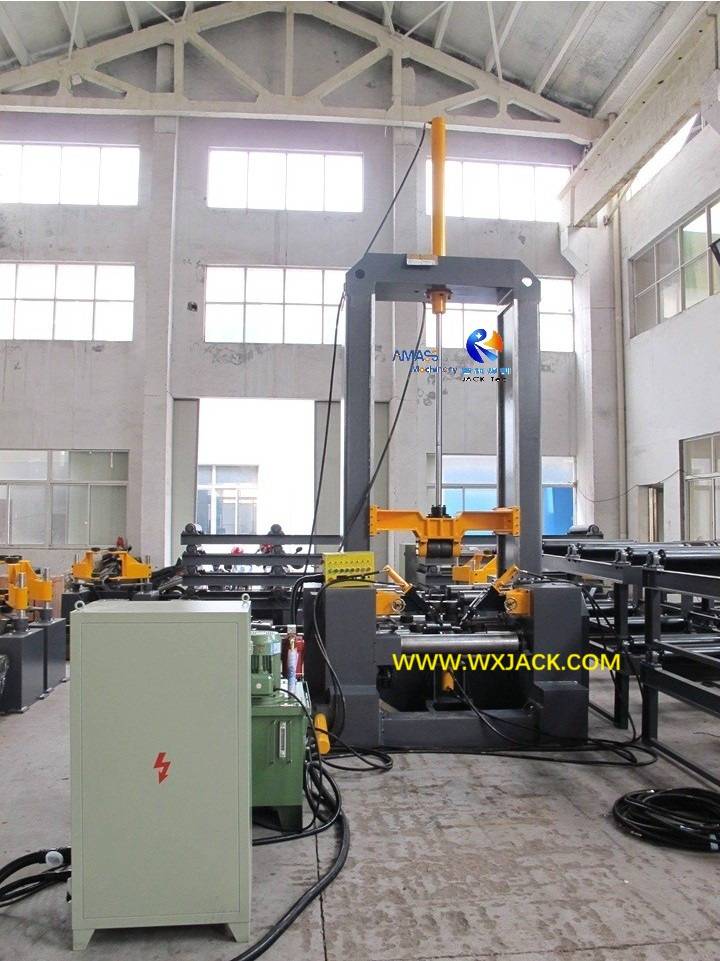

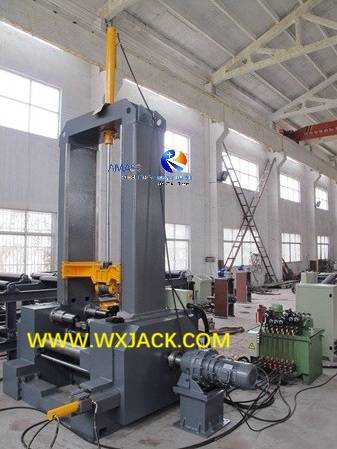

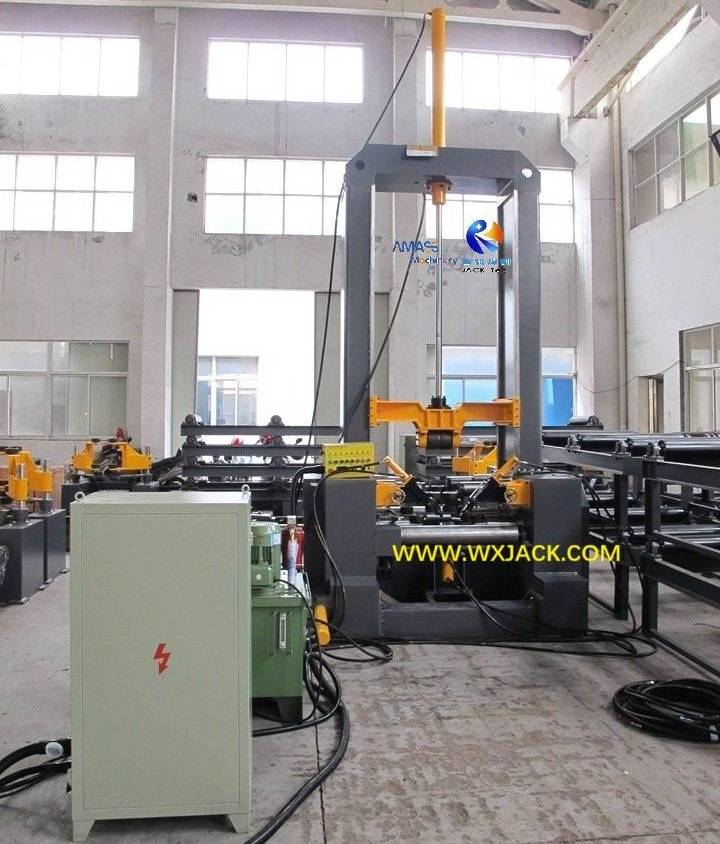

1. H型钢组焊机的主机：

1) 包括：机械底座和U型上门架。这两个组件在运输前分别包装，然后在工作现场装配成一台整机；
2) 工作时，安装在U型上龙门架内的垂直长杆向下运动，该长杆为油缸驱动，对T型钢H型钢施加强大的向下压力，从而牢固、可靠地压紧工件；

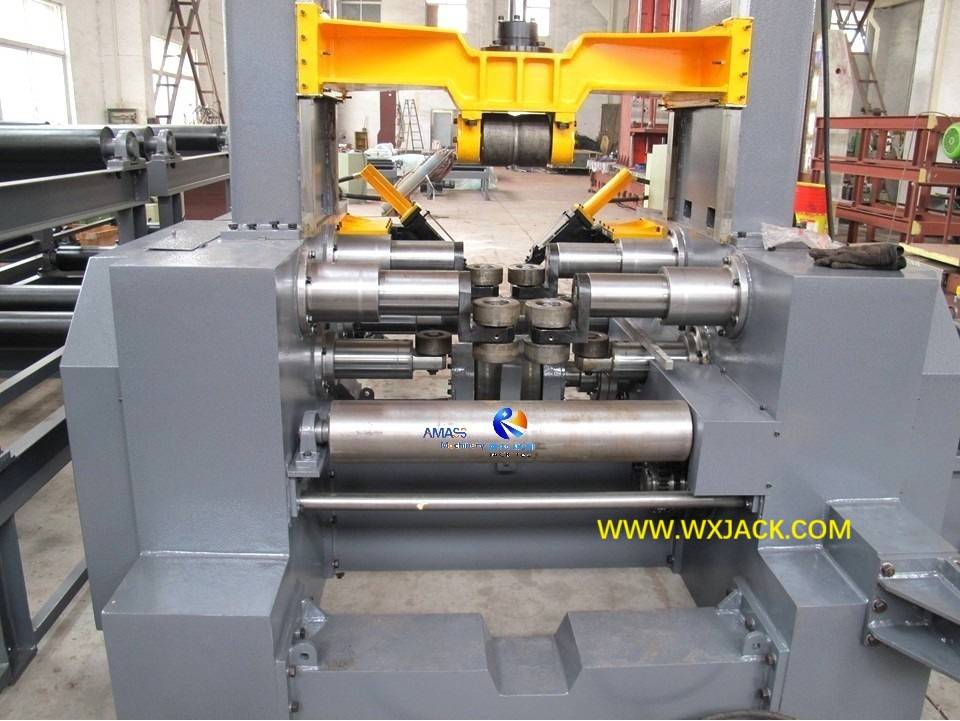

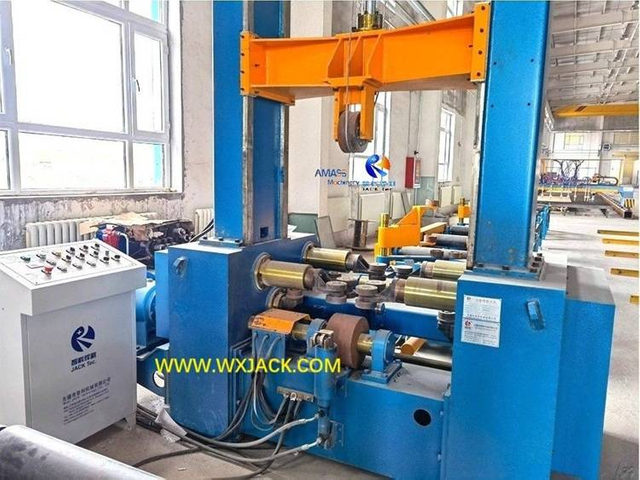

3) 中央功能单元完成T型钢H型钢上的精密组立。该单元位于机械主机的底座上。

2. H型钢组立机完成工件的两步组立：

这与H型钢拼焊矫一体机非常相似，包括：

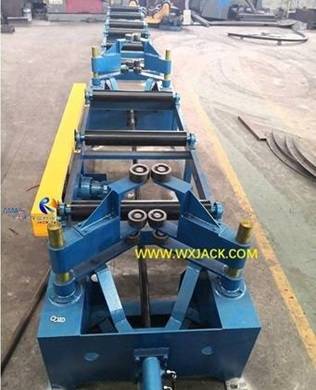

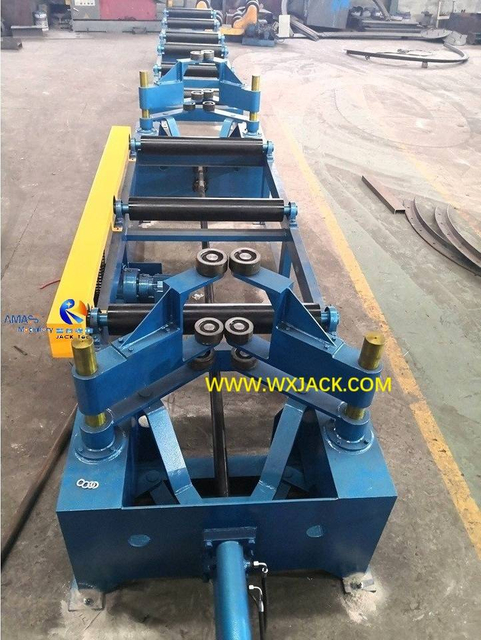

1) 第一步组立：在输入辊道两侧有两对液压驱动机械手（拉杆箱）。当翼板和腹板通过输入辊道送入设备时，这两对液压机械手同步依次工作，将移动的翼板和腹板夹紧成T形及H形；

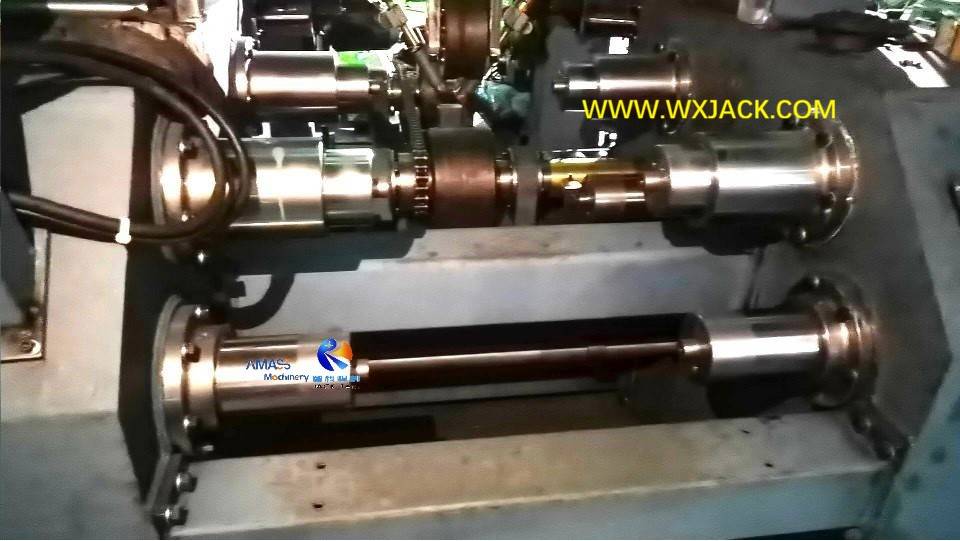

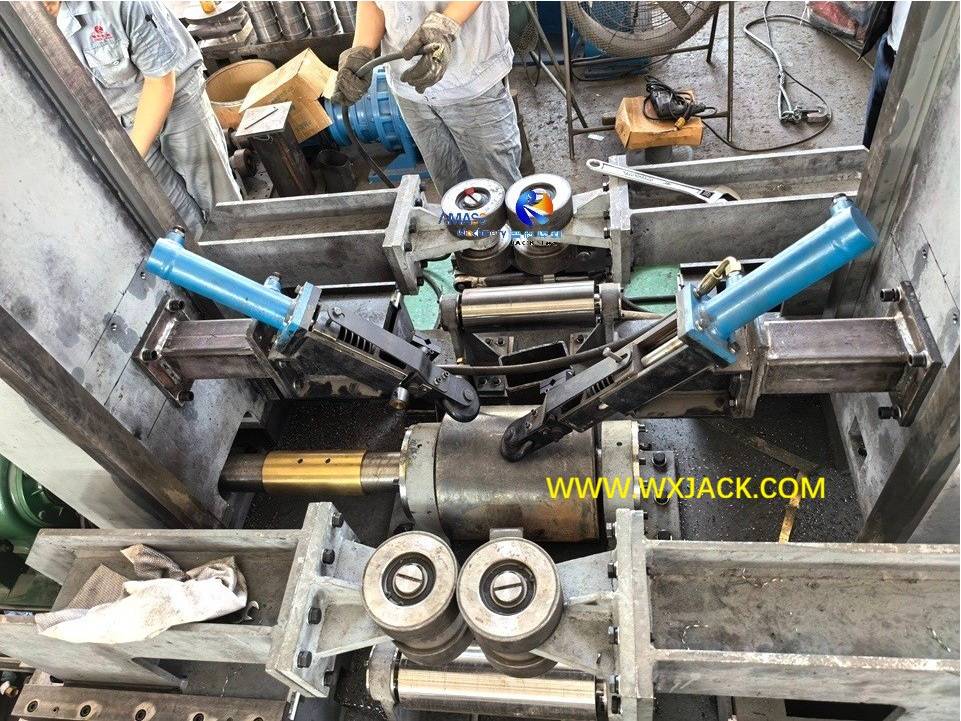

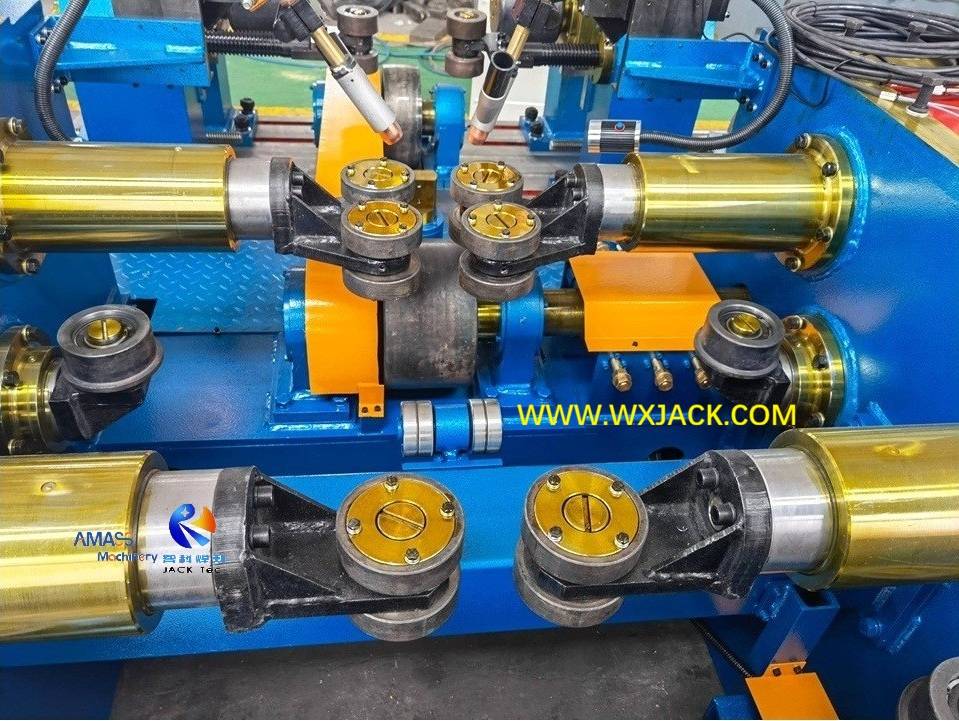

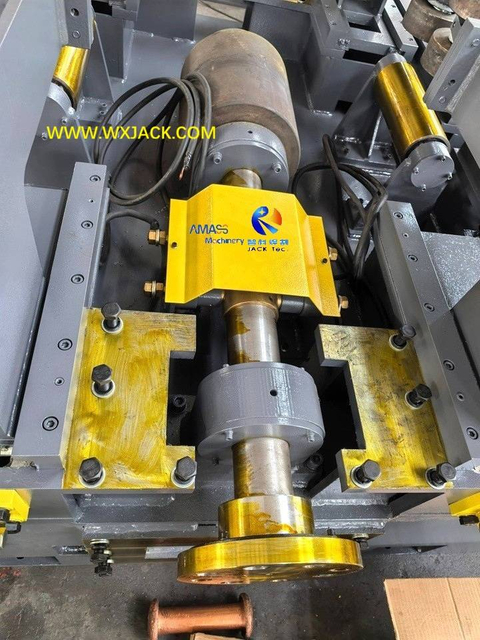

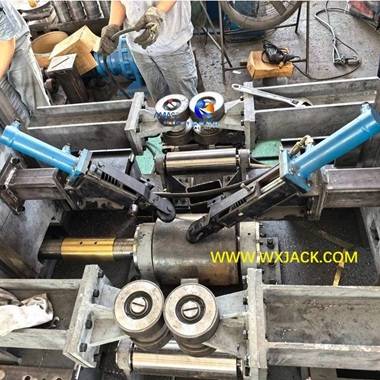

2) 第二步精密组立单元：该单元安装在设备的中心工作区域- 机械底座上。它包括成对对称布置的偏心对中辊，在油缸驱动及衬套的引导下，这些对中辊相对运动，从而将翼板和腹板正确、牢固、可靠地夹紧。

3. H型钢组立点焊机的CO₂ 气保焊单元：

该功能单元与组立单元协同工作，对夹紧的翼板和腹板进行二氧化碳点焊，加固成型为T型钢或H型钢。该单元包括：

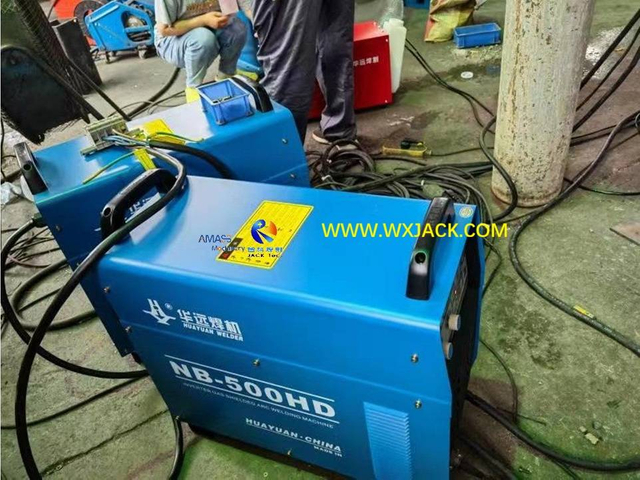

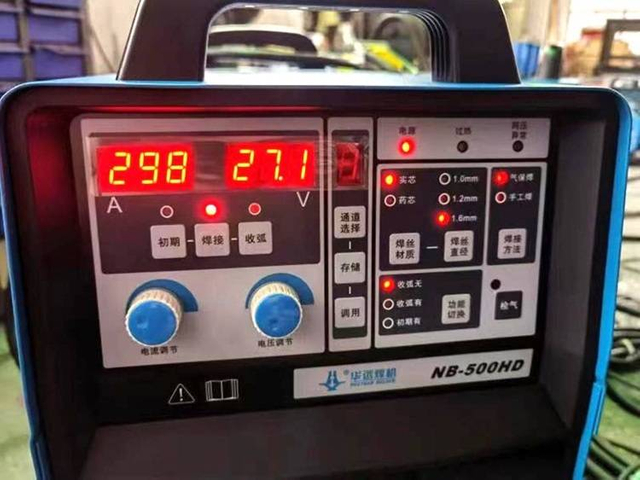

1) 2台二氧化碳气体保护金属极电弧焊（GMAW）电源及其控制面板：通常规格为350A- 500A；
2) 2套药芯焊丝送丝装置；
3) 2支对称安装的焊枪及其精确定位控制机构。

4. H型钢组立机的电控系统及操作面板：

在所有主要的H型钢生产线设备中，包括用于T型钢H型钢组立、焊接及矫正的设备，H型钢组立机在机械结构和电气控制方面最为“复杂”，它采用PLC进行逻辑控制，实现点焊操作。这包括：
1) 交流变频器：用于连续控制组立、点焊的工作速度，范围为200~2000mm/min.；
2) PLC（可编程逻辑控制器）：用于灵活、精确地控制成品T型钢、H型钢的点焊焊缝长度和间隔；
3) 控制继电器和接触器；
4) H型钢组立机操作面板，包括自动、单次、手动三种工作模式的可供选择，用于显示连续可调工作速度的数显，以及控制旋钮。

无锡智科H型钢组立机的功能及应用

A. H型钢组立点焊机的工件：

1. 用途：H型钢组立机对长条形窄板（翼板和腹板）进行组立和二氧化碳点焊，将原材料组立成H型钢，为下一步的连续埋弧焊（SAW）做好准备；
2. 重要性：作为H型钢生产线的第一台专用设备，H型钢组焊机为高效、高质量的焊接H型钢的生产奠定了基础，尤其适用于生产大型、重型H型钢，这是H型钢拼焊矫一体机无法完成的任务：H型钢腹板最大高度可达3000mm，翼板厚度可达100mm；
3. 在技术特性方面，该机在H型钢组立方面最突出的优势在于其高精度的组立和精密的逻辑控制；

4. H型钢组立机的相关设备：

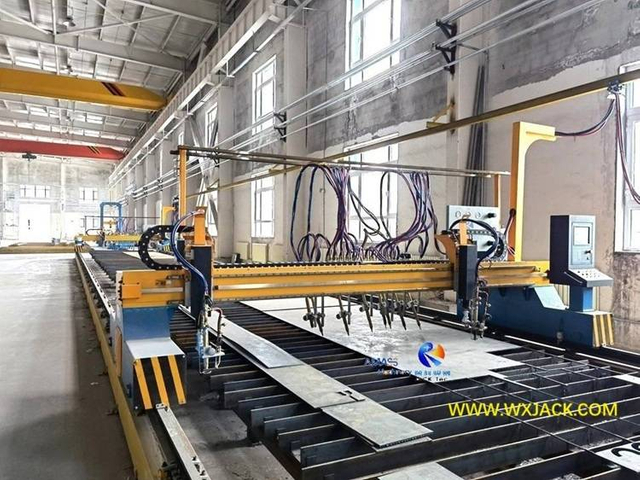

a) 从本页面Banner图可以看出，通常H型钢组立机的前一个工位是一台数控直条火焰切割机，为H型钢的组立工序提供长条形窄板作为原材料，这些长窄板将作为T型钢H型钢的翼板和腹板：

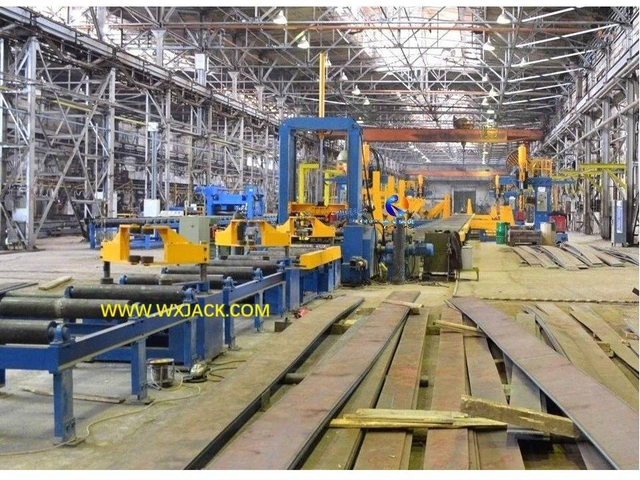

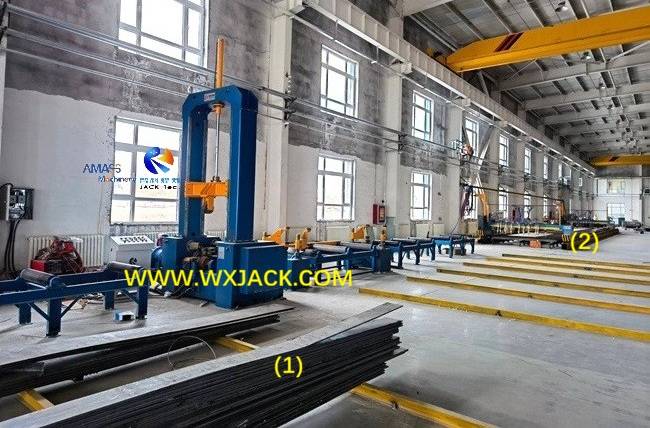

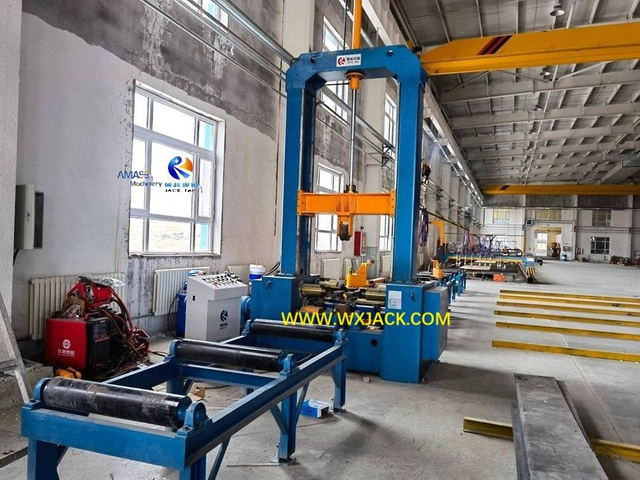

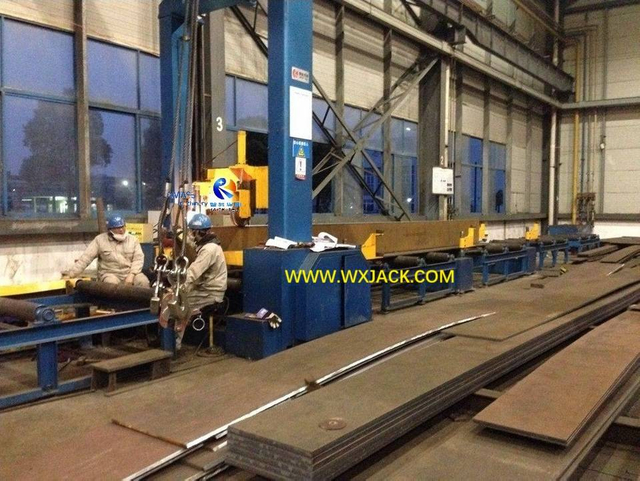

b) 客户车间内无锡智科H型钢组立点焊机的工作现场：（图1）
1) 数控直条火焰切割机切割出的长条板；
2) 数控直条火焰切割机

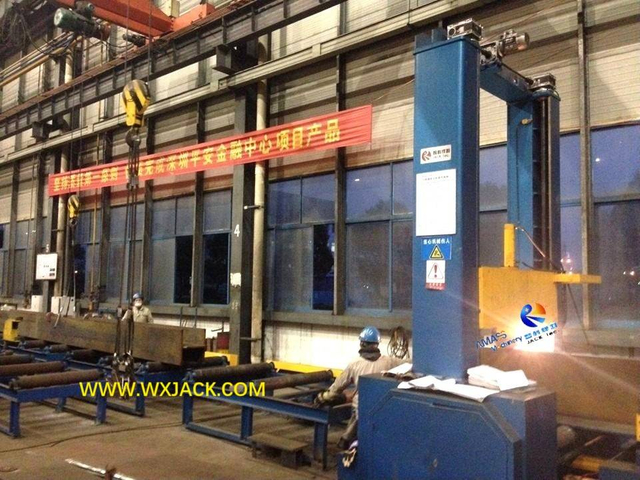

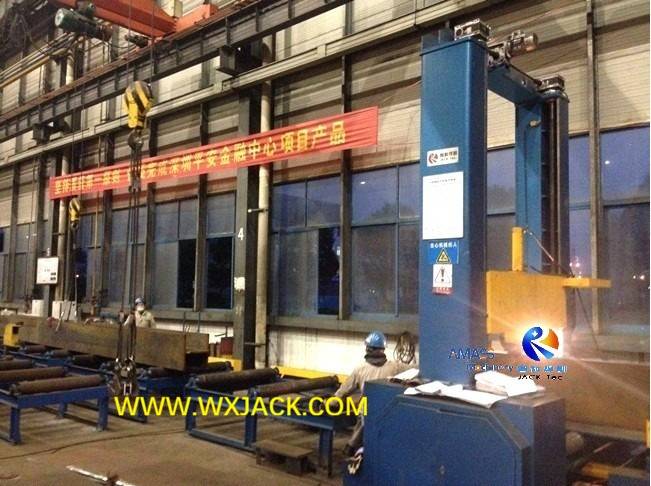

c) 无锡智科Z18型 H型钢组立机的工作车间，组立完成的H型钢在输出辊道上（图2）

5. H型钢组立点焊机的成品工件：

1) 常规规格：组立点焊的T型钢H型钢的常见尺寸为腹板高度1500mm、1800mm、2000mm；
2) 特殊规格：根据客户要求，组立点焊的T型钢H型钢腹板高度可达2500mm、3000mm；

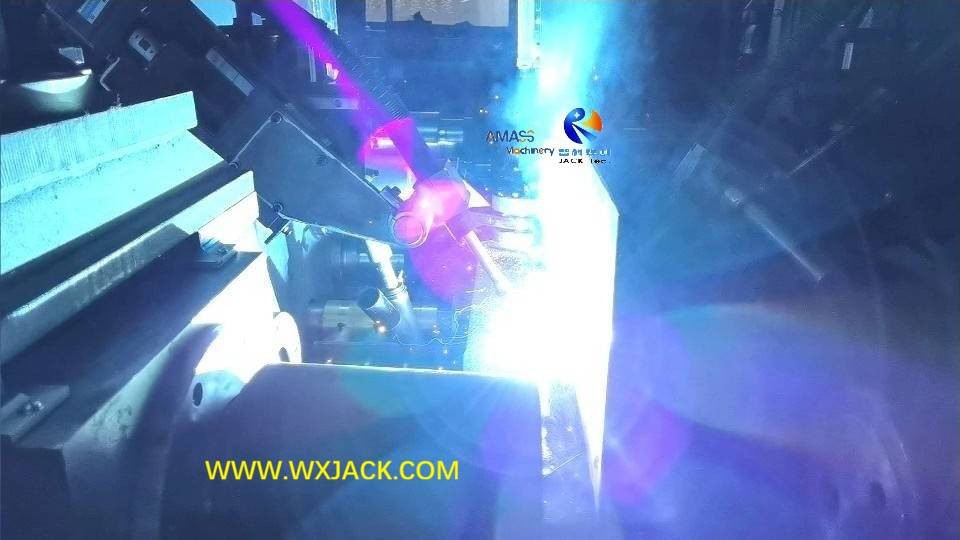

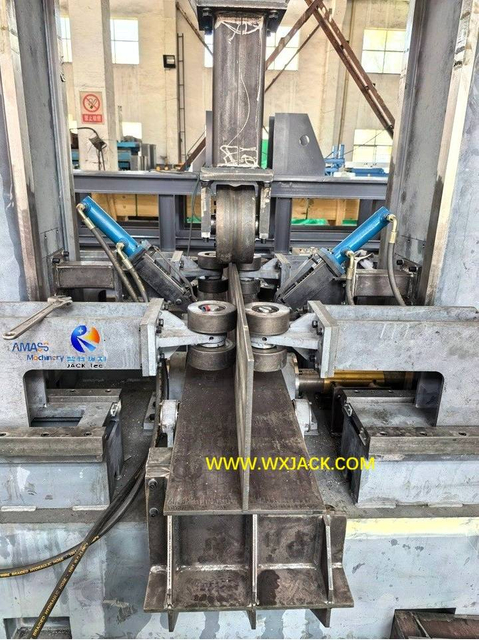

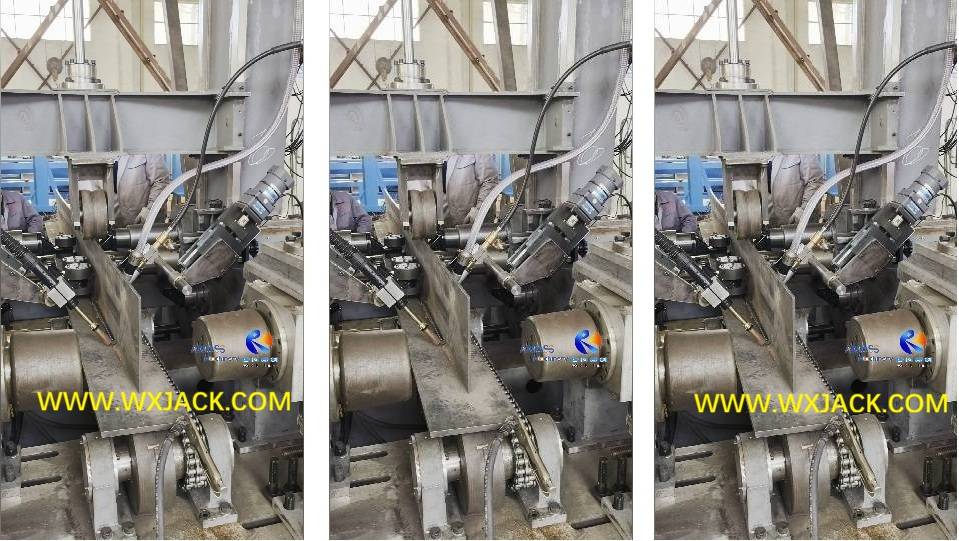

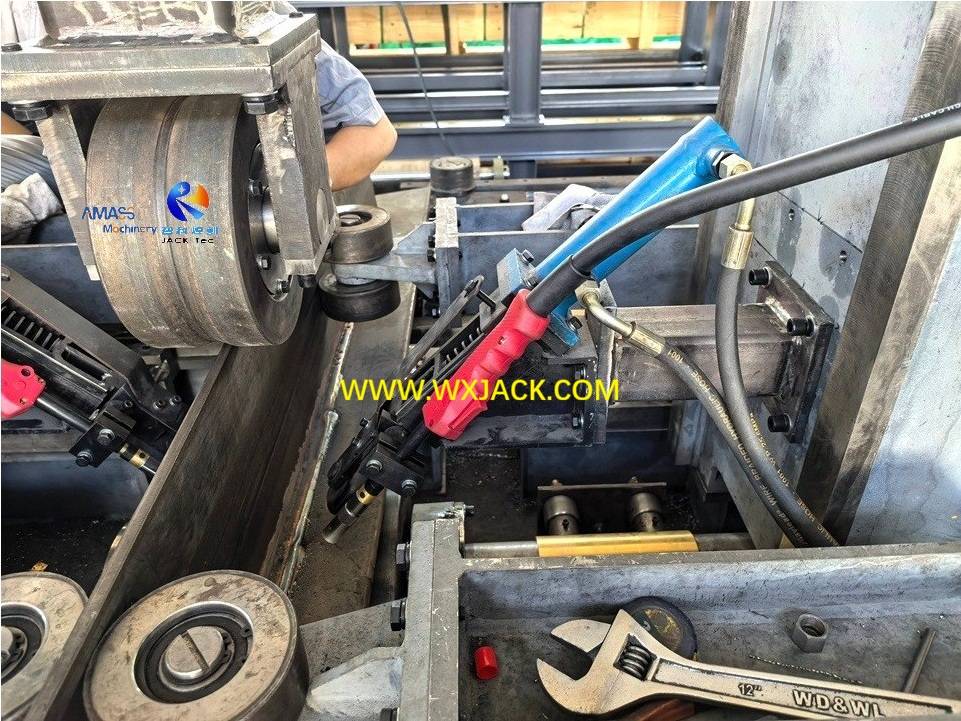

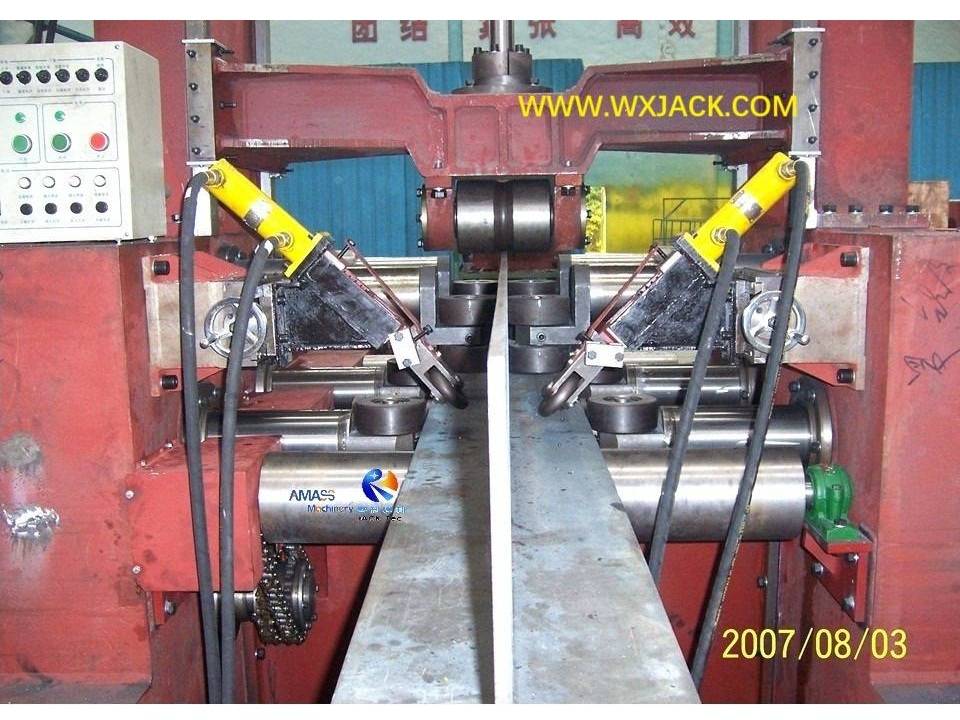

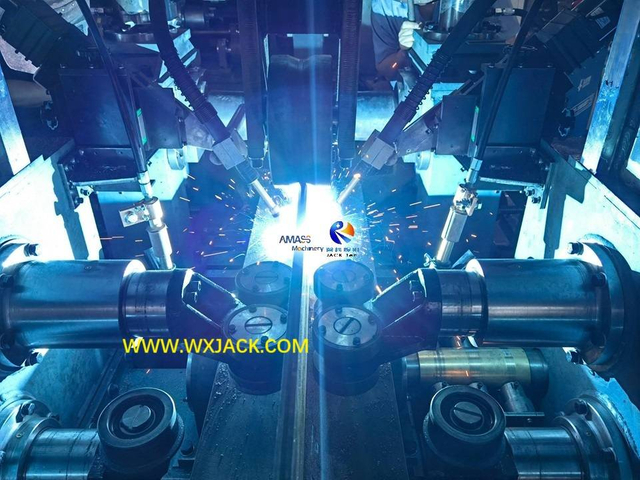

3) 无锡智科H型钢组立机中央功能单元在T型钢组立及CO₂点焊作业时的运行情况：（图3）

Fig3 I H Beam Assembly and Tack Welding Machine 10

B. H型钢组立点焊机的技术特点：

1. 复杂性：在H型钢生产线的设备中，H型钢组立过程的逻辑控制最为复杂。这主要是因为：
1) 点焊工艺中，点焊的间距和焊缝需根据客户技术要求灵活调整；
2) 对T型钢和H型钢组立精度有要求，包括翼板和腹板的相对位置；
2. 电气控制：H型钢组立点焊机是 H型钢生产线设备中，唯一一种同时配置交流变频器（用于变频驱动工作速度）和PLC（可编程逻辑控制器）的设备，可灵活控制工作逻辑，并在必要时由技术人员方便地进行更新。

无锡智科H型钢组立点焊机的工作原理

1. H型钢组立机的外观和结构与H型钢拼焊矫一体机非常相似。也可以说，后者的研发是在前者的基础之上：

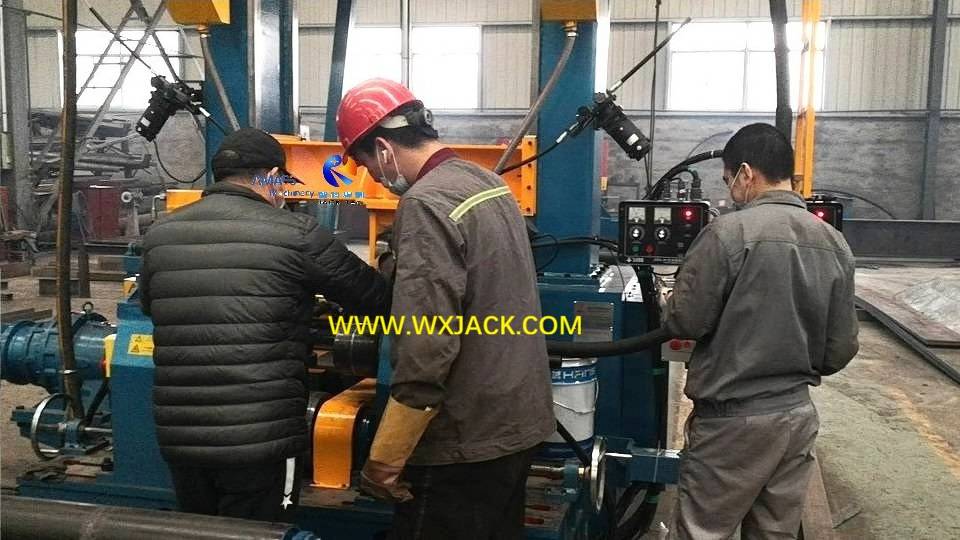

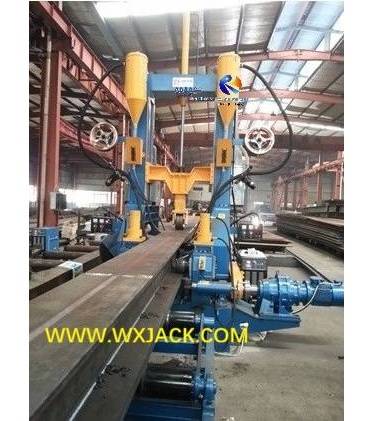

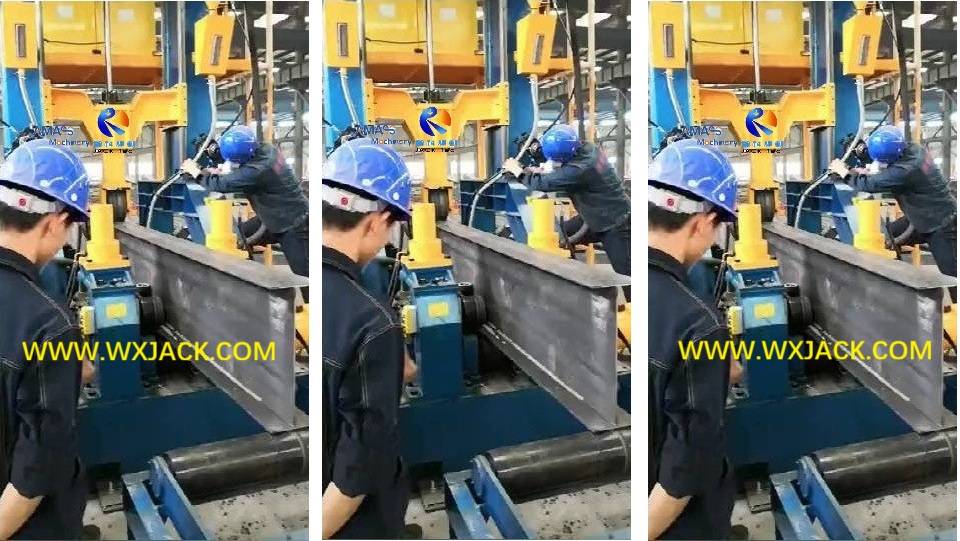

2. 两台设备的客户操作现场：Z15型H型钢组焊机（左侧）与PHJ15型H型钢拼焊矫一体机（右侧）：（图1、2）

Fig2 3 in 1 H Beam Assembly Welding Straightening Machine 6

3. 从H型钢组立机到H型钢拼焊矫一体机：

在设备的中央工作区，紧接着组立对中辊之后：
1) 替换原来的两组350A-500A二氧化碳焊接电源为1000A-1250A埋弧焊电源；
2) 替换原有的两把二氧化碳点焊枪为埋弧焊焊枪；
3) 在埋弧焊焊枪单元后方加装一组矫正辊；
这样就形成了H型钢拼焊矫一体机。如下图对比所示：

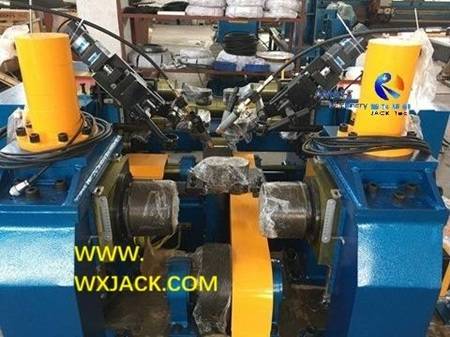

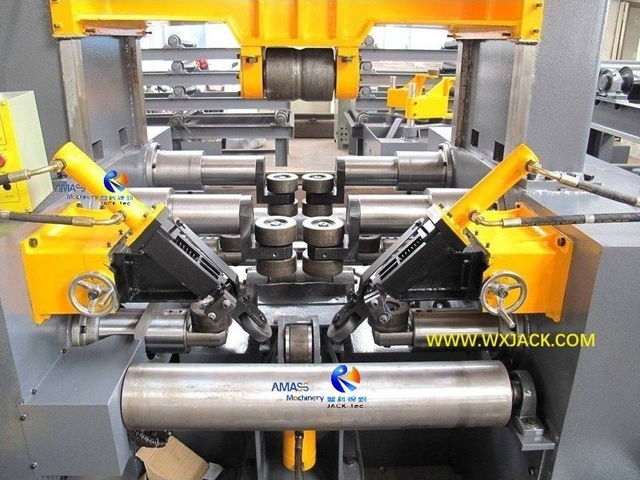

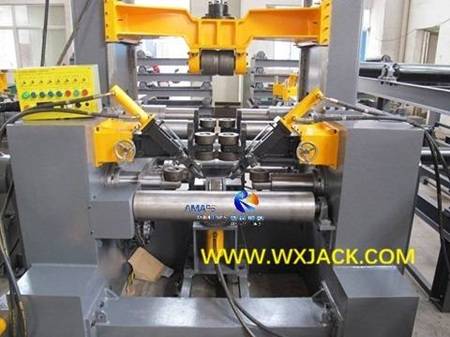

无锡智科H型钢组立机与H型钢拼焊矫一体机的中央工作单元：（图3、4）

Fig3 I H Beam Assembly Machine 7 IMG_7187

Fig4 3 in 1 H Beam Assembly Welding Straightening Machine 326

无锡智科H型钢组焊机的工作步骤

A. H型钢组立点焊机中的组立步骤：

同H型钢拼焊矫一体机一样，H型钢组立操作也是两步完成：

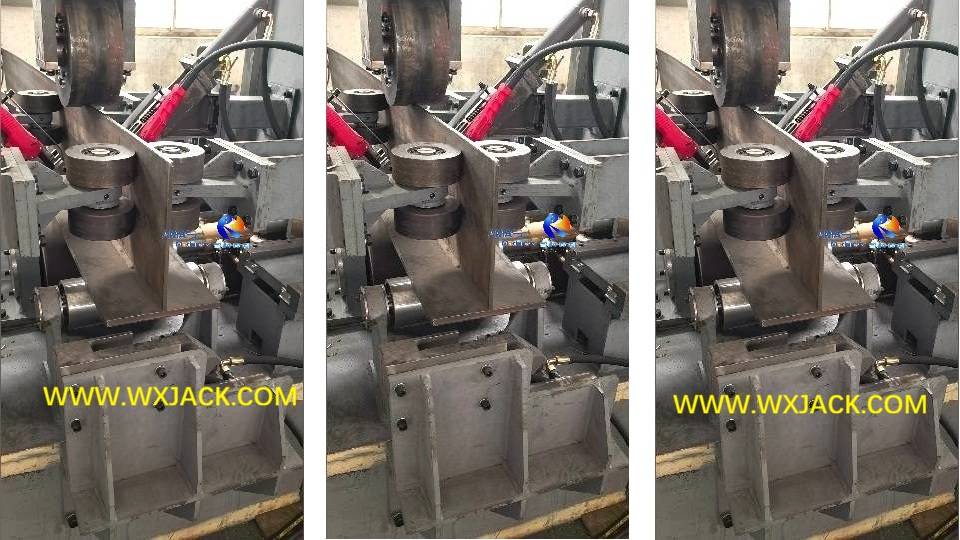

1. H型钢组立机中的第一步大致组立（上图第一张照片）：

1) 首先，通过液压驱动机械手（也称拉杆箱）对翼板和腹板进行粗略定位和夹紧；
2) 两对机械手沿进料辊道，面对面对称间隔布置；
3) 这种初步组立与翼板腹板送入主机同时进行；

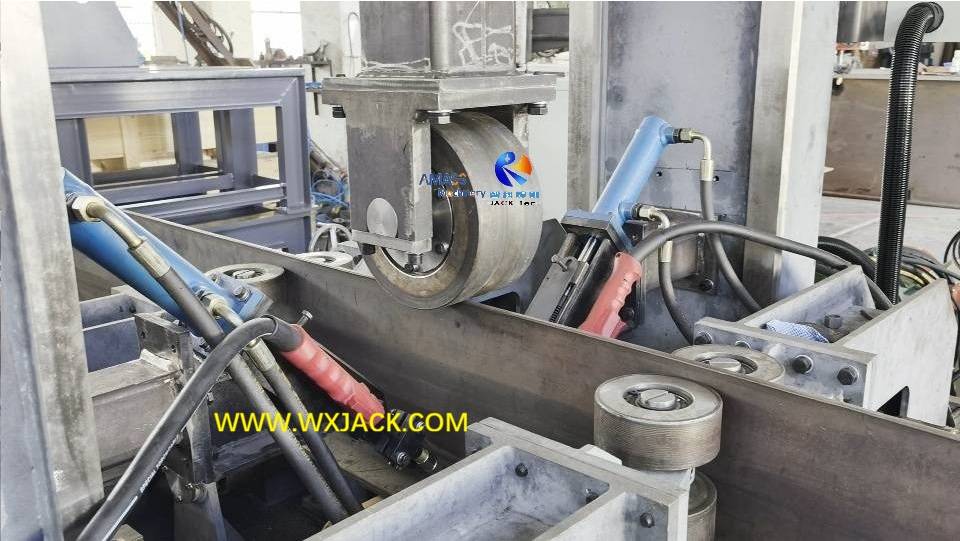

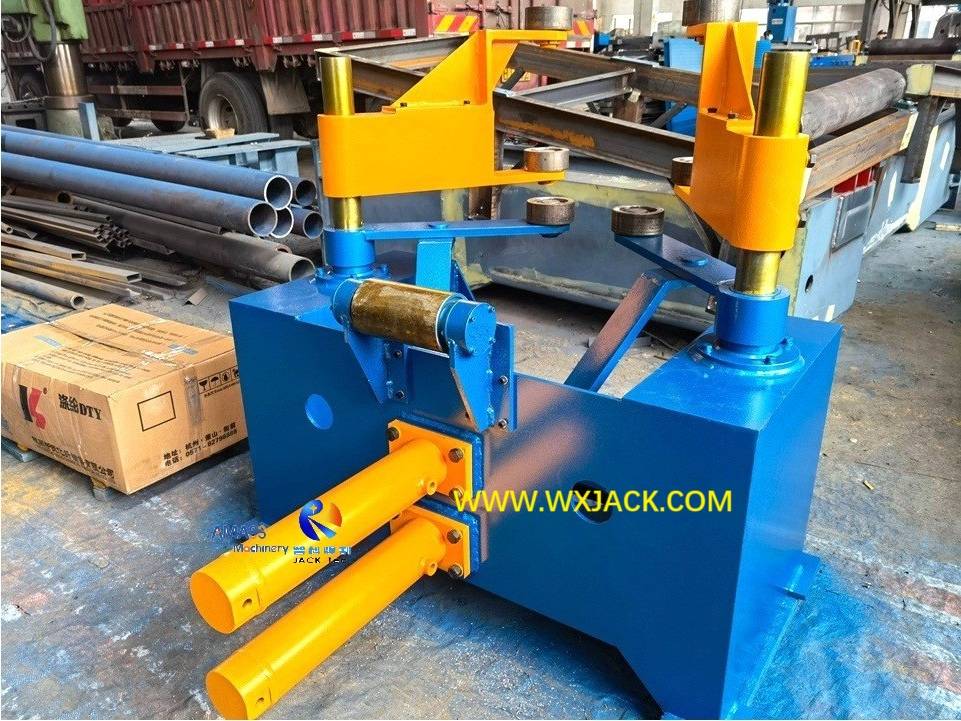

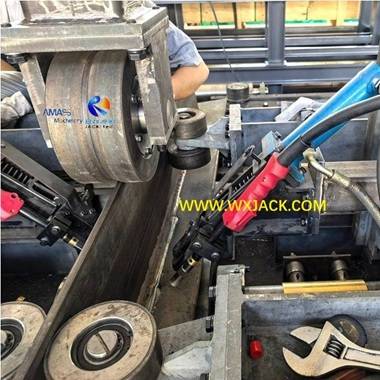

2. H型钢组立机中的第二步精密组立（上图第二张照片）：

1) 当夹紧的翼板和腹板被送至主机后，通过液压油缸驱动的对中辊进行精确定位和夹紧；
2) 这些对中辊对称地安装在不同的高度，分别用于夹紧翼板和腹板；
3) 为了获得精确的组立效果，这些对中辊采用偏心式设计。这意味着这些偏心对中辊的位置可以进行微调，从而精确控制翼板和腹板的位置，获得准确的组立效果；

3. 无锡智科H型钢组立机中牢固压紧翼板腹板（上图第三张照片）：

1) 在T型钢、H型钢组立、CO₂点焊接作业过程中，工件通过一根向下移动的下压梁被压紧，该下压梁由一根长杆驱动；
2) 该导杆由安装在设备顶部门架上的油缸驱动。门架是设备的最高点；
4. 上图第四张照片展示了由无锡智科H型钢组立机组立T型钢的情况。

B. H型钢组立点焊机的CO₂ 气保焊：

1. H型钢组立过程中的焊接方式为小电流至中电流的二氧化碳气体保护焊，主要采用点焊方式；
2. 额定最大焊接电流通常为500A，常用工作电流约为350A；

3. H型钢组立机的焊接环境：

1) 与采用埋弧焊（SAW）技术的H型钢埋弧焊机不同，CO₂ GMAW焊接会产生高温、烟雾、噪音和强烈的电弧光；
2) 因此，如上图所示，操作人员需要穿戴合适的个人防护装备（PPE）以确保自身安全，尤其是头盔、手套和护目镜；

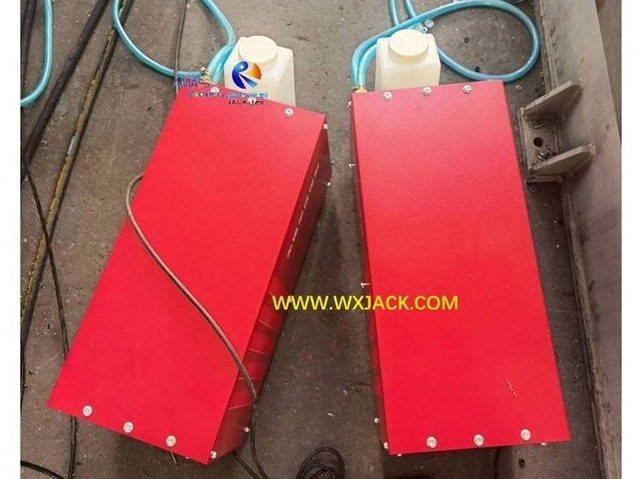

3) CO₂焊枪应配备水冷装置，以延长其使用寿命。

H型钢组立点焊机的投入使用

1. 无锡智科H型钢组立机的布局：

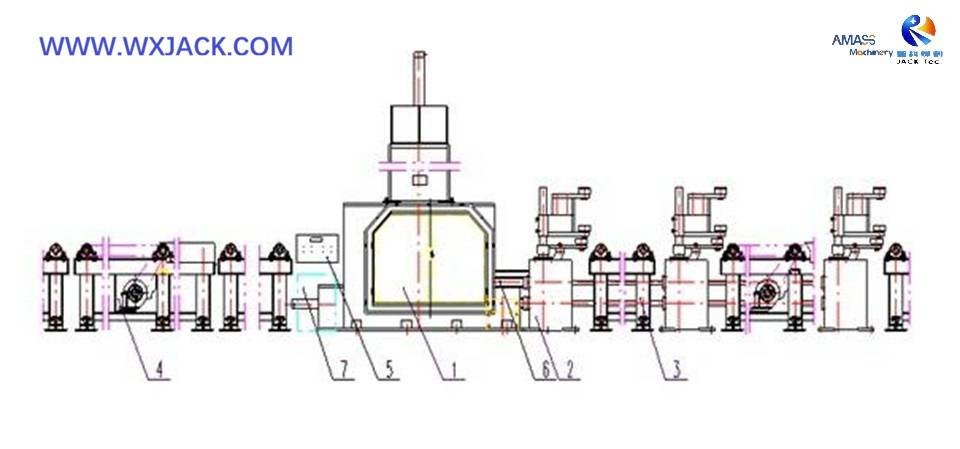

下图所示为无锡智科 Z15/ Z18/ Z20 型H型钢组立机在客户车间安装的典型布置：

1--- 主机；
2--- 液压机械手 (拉杆箱) ，用于组立翼板腹板；
3 --- 输入辊道；
4 --- 输出辊道；
5 --- 电控系统及操作面板；
6 --- 液压泵站；
7 --- 2 台CO₂ GMAW 气保焊机，及其控制面板

2. 无锡智科H型钢组立机在客户现场的安装及使用：

1) 以上照片展示了无锡智科H型钢组焊机在不同H型钢生产线的安装场景，包括全自动和半自动类型。从照片中可以看出，以下几点需要注意：
2) 物流：工件的提升、上料和翻转，在自动化H型钢生产线采用90°翻转机，而在布置更灵活的车间，则采用行车；
3) 相邻设备：H型钢组立机的前一个工位是数控直条火焰切割机，用于切割窄长钢板；后一个工位是H型钢埋弧焊机；
4) 功能单元，包括电控箱、CO₂ GMAW焊接电源、液压泵站等，都放置在主机旁边，方便日常操作和维护；
5) 车间电力线路应具有足够的容量，足以安装整套焊接H型钢生产线：H型钢组立、埋弧焊、矫正、60°、90°、180°翻转。

无锡智科H型钢组立机的工作模式

A. H型钢组立点焊机的3种工作模式：

依照每班的操作顺序：

1. H型钢组焊机的MANUAL (手动)模式：

此工作模式的目的是：
1) 确认设备正常状态：每天每个班次开始时启动设备，以便后续正式连续运行；
2) 故障排除：当出现问题时，有助于确定故障的根本原因；
3) 试运行前对设备进行调试；

2. H型钢组立机的SINGLE CYCLE (单次)模式：

1) 点焊焊缝：间断点焊的方式是：一段焊缝，一段不焊接，再一段焊缝……如此循环往复：

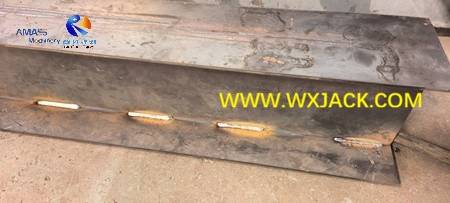

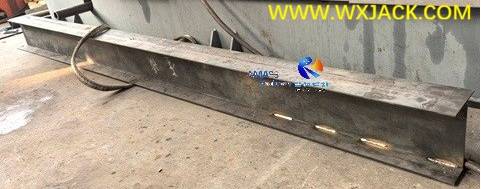

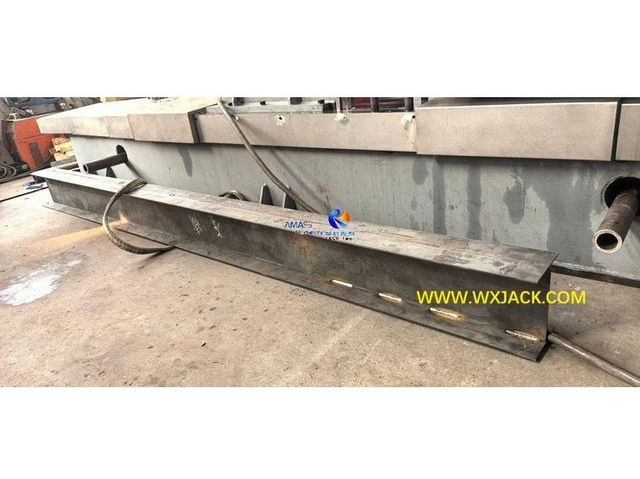

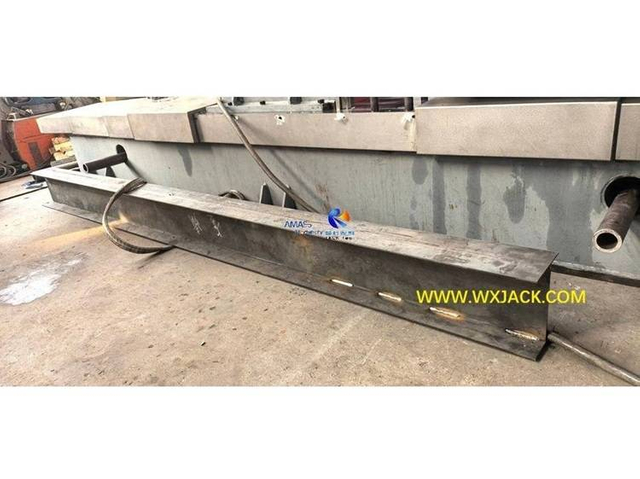

组立完成的H型钢上的断续焊缝：（图1）

Fig1 I H Beam Assembly and Tack Welding Machine 115

2) 单次定义：相应地，完成一段焊缝及其相邻的不焊接部分称为单次；
3) 单次通常在手动模式后进行，以逐步确认设备的良好运行状态；

3. H型钢组立点焊机的AUTO (自动)模式：

1) 定义：连续执行单次操作称为自动（AUTO，即Automatic的缩写）；
2) 自动模式必须在手动模式和单次模式依次执行后才能执行；
3) 这是客户现场设备主要的工作模式。

B. H型钢组焊机的操作：

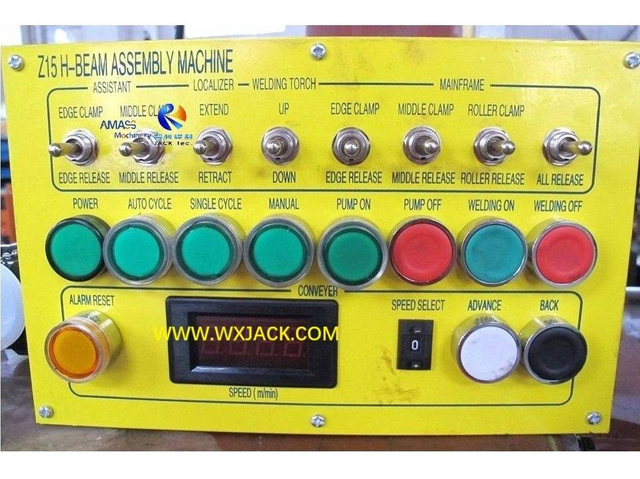

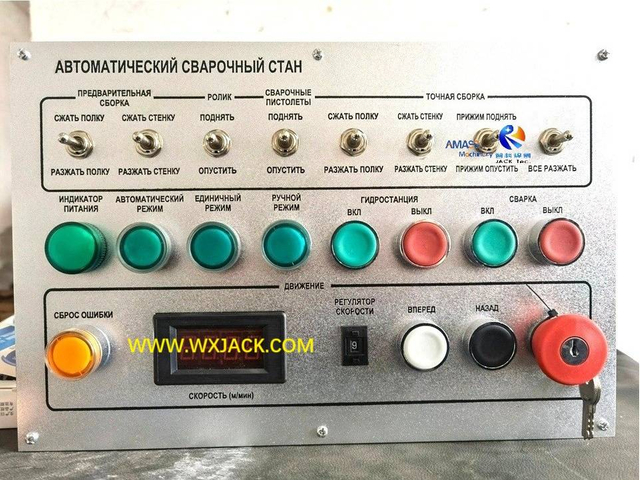

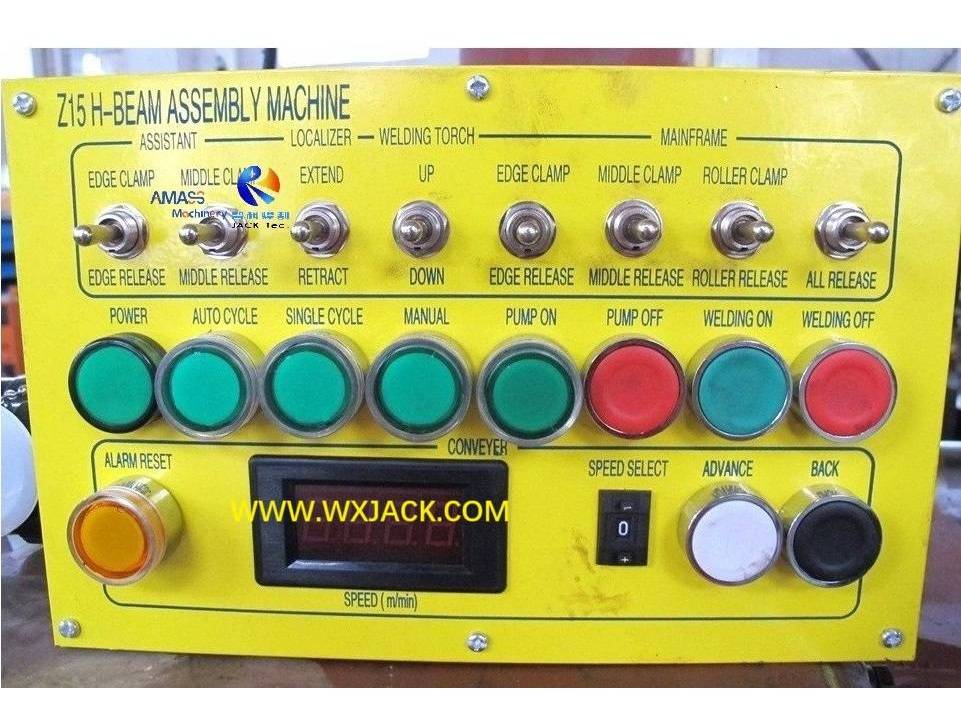

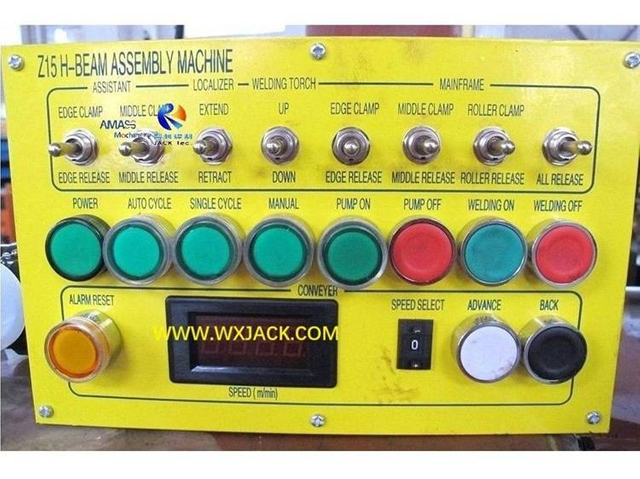

1. H型钢组立机的操作面板：

1) 作为一种全自动H型钢生产线设备，H型钢组立和点焊的所有动作均通过操作面板进行控制：
2) 上图1和图2分别为英文版和俄文版；
3) 操作面板上的功能按钮包括但不限于：电源开、关；油泵站启动、关闭；二氧化碳焊接速度选择和显示；工作模式选择（翼板、腹板夹紧、松开）等；

2. H型钢组立点焊机中的工作速度控制：

1) 根据H型钢翼板腹板厚度及焊接工艺，有8种频率可供选择；
2) 选择以在交流变频器的8个可选输出频率段之间进行切换的方式实现；
3. 上述第一张和第二张照片：设备操作面板上实时显示二氧化碳点焊速度；

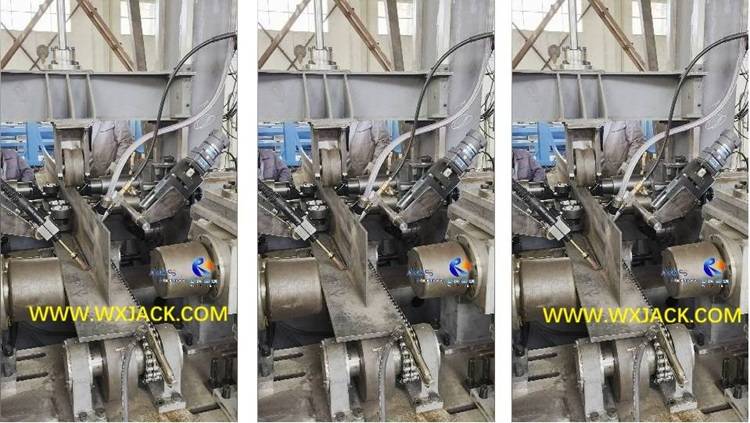

4. 上述第三张照片：两组45°二氧化碳焊枪的位置可通过手轮精确调节，并由油缸驱动沿精密线性导轨进行精密微调；

5. H型钢组立机中的断续焊缝管理：

1) 在单次、自动两种工作模式下，焊缝和非焊接段的长度和间隔均可在交流变频器和PLC中进行设置；
2) 对于客户而言，此功能非常实用，可确定期望的成品工件T型钢和H型钢，如上图第四张照片所示；

6. H型钢组焊机的PLC：

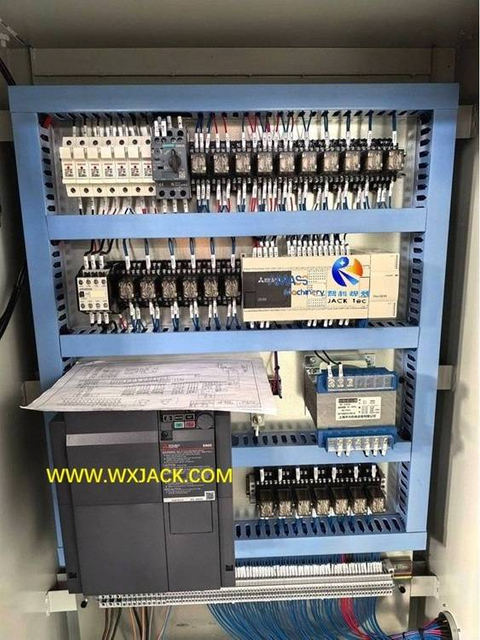

无锡智科H型钢组立机电控柜内部PLC及其在控制板上的接线：（图2）

Fig2 I H Beam Assembly and Tack Welding Machine 47

2026年1月8日，柬埔寨客户验收了他们订购的2台Z15型设备后，客户的电气工程师提出以下要求：
1) 共享PLC密码，以便在需要时打开PLC程序和参数；
2) 共享PLC程序，以便将来需要时升级程序。

无锡智科H型钢组立点焊机的分类

Z系列H型钢组立机

1. H型钢组立点焊机的分类：

1) 控制模式：
主要分两类：
a) 半自动：T型钢H型钢的组立通过手动调整完成，这种方式到2026年已很少选择；
b) 自动：T型钢H型钢的精确组立通过PLC控制自动完成；
2) CO₂ 气保焊：
a) 自动焊：通过2台CO2 GMAW 气保焊焊机及其控制面板完成；
b) 手工焊：通过站在H型钢两边，及设备辊道两边的两名焊工完成。这一方式到2026年也已非常罕见；

2. 选择H型钢组立机的控制方式：

1) 财务分析：在这方面，虽然自动控制方式的报价比手工方式高出20%，但它比手动模式节省了2名操作人员（人工成本）；
2) 焊接质量：此外，自动点焊在T型钢H型钢上完成的点焊焊缝比手动焊接更加稳定一致。

H型钢组立机的相关设备

1. H型钢生产线的其它主要设备：

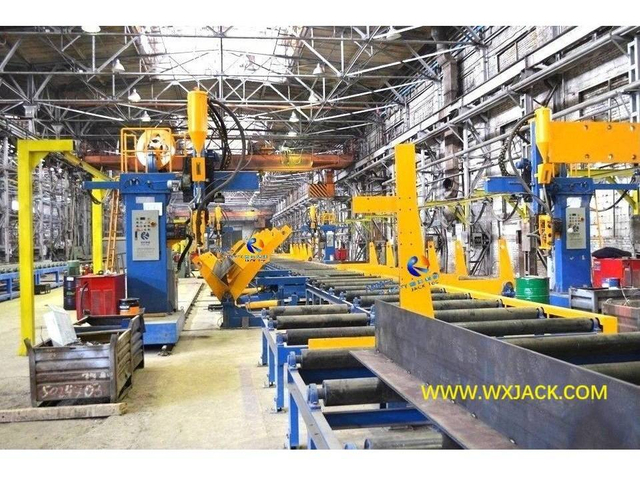

1) H型钢埋弧焊机， 包括半自动线中的LHA、LHT 龙门焊，及自动线中的LHC 悬臂焊；

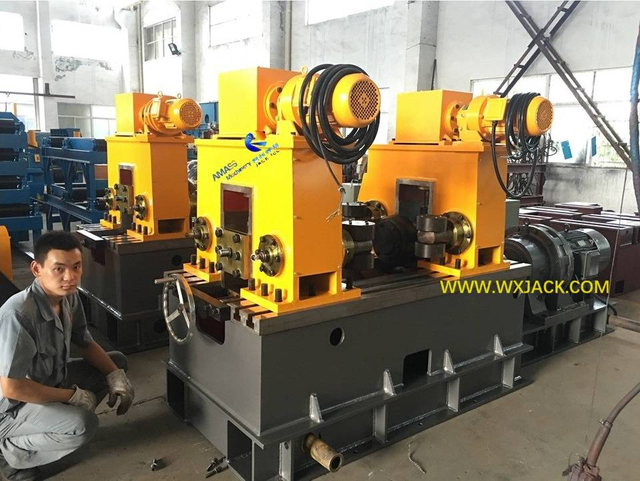

2) H型钢矫正机，包括：
a) 电机驱动中型，HYJ40、HYJ800型，用于矫正Q235 碳钢，翼板厚度最大40mm；
b) 液压驱动重型，YTJ50、YTJ60、YTJ80、YTJ100型, 用于矫正Q345 碳钢，翼板厚度最大100mm；
c) 箱型梁H型钢长向矫正机，HJ系列，包括HJ20、HJ100、HJ200、HJ300；

2. H型钢生产线的辅助设备：

1) 钣金：数控直条火焰切割机，用于切割T型钢H型钢的翼板、腹板；
2) H型钢生产线末端设备：H型钢端面铣；
3) 自动化物流单元：钢结构H型钢翻转机、移钢机；

3. 相关设备：新一代H型钢拼焊矫一体机，一台设备可生产中小型焊接H型钢；
4. T型钢生产：此外，H型钢组立机也可应用于T型钢生产线，作为一台T型钢组立机使用。

无锡智科H型钢生产线的其它设备

CNC-CG4000 数控直条火焰切割机

HB1500 自动化H型钢生产线

LHC 悬臂焊

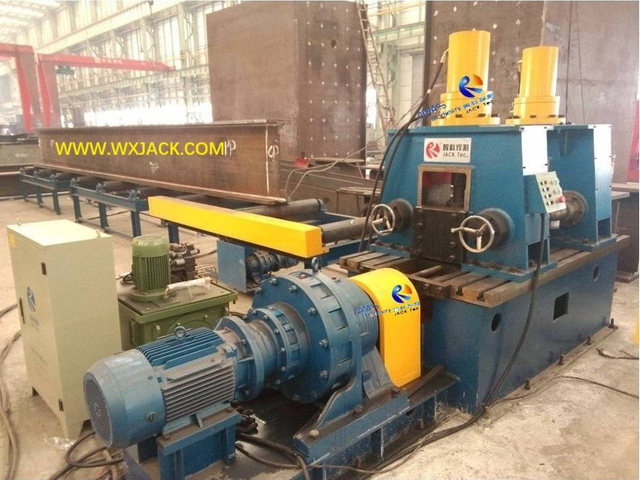

YTJ60 液压驱动H型钢矫正机

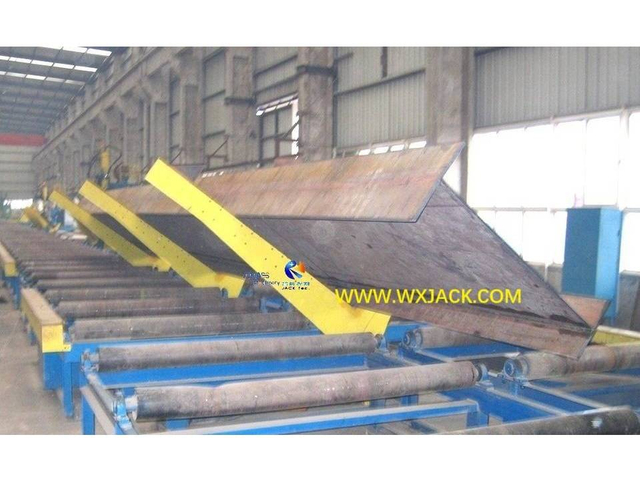

YF1520 电动移动H 型钢180° 翻转机

HYJ800 电动驱动H型钢矫正机

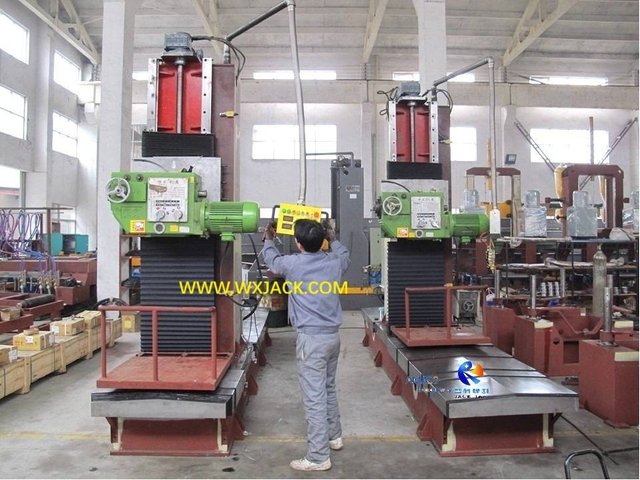

2 台 DX1520 箱型梁H型钢端面铣，在无锡智科车间测试

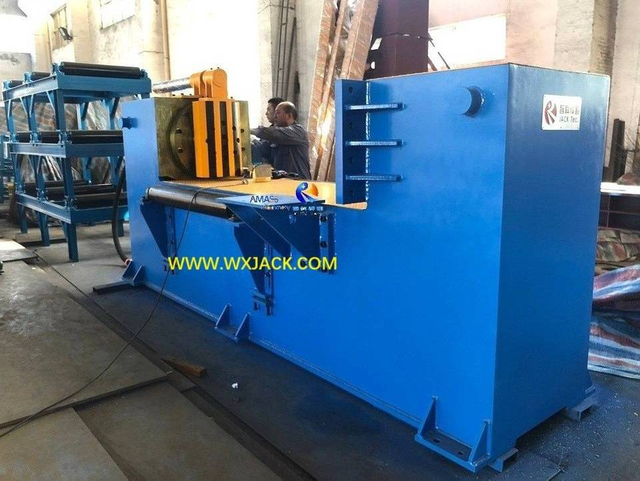

HJ300 箱型梁H型钢长向矫正机

无锡智科H型钢组立机的FAQ

Q 怎样选择H型钢组立机的合适型号及规格？
A 决策前需要考虑以下几点：
1. 1) H型钢尺寸：
1. a) 腹板最大高度：决定相应的合适型号。比如：Z15 (1500mm)、Z18、Z20、Z25、Z30;
2. b) 其它重要规格：翼板、腹板最大厚度；翼板最大宽度，这些决定了设备的最大能力；
比如，2026年1月初，一位印度客户向无锡智科工程师提出询价和要求，他希望H型钢组立机能够生产的H型钢最大尺寸为：
1. a) H型钢腹板高度最大为3000mm，所以型号应该是Z30;
2. b) H型钢翼板宽度最大为 1200mm- 比常规的800mm要多400mm；
3. c) H型钢翼板厚度 100mm;
4. d) H型钢腹板厚度 60mm;
非常重型，对H型钢组立点焊机的生产厂家来说是一个相当大的挑战；
1. 2) 控制模式：客户希望是自动的还是手动的？
2. 3) 客户对于H型钢组立机是否还有其它要求？
再以这位2026年1月初与无锡智科工程师洽谈的印度客户为例，他希望H型钢组焊机不仅能够进行二氧化碳点焊，还能进行二氧化碳连续焊，以便用同一台设备完成小型H型钢的焊接。这样，客户既可以节省机器购置成本，又能更灵活地安排不同规格H型钢的生产。
Q 作为一台“复杂”的H型钢生产线设备，无锡智科H型钢组立机的操作和维护是否难以掌握？
A 相反，日常操作和维护都很简单、直观、方便：
1. 1) 操作简便：操作人员只需在设备操作面板上设置点焊焊缝长度和间距，并通过灰色速度旋钮调节工作速度；
2. 2) 直观的速度控制：工作过程中，实际工作速度（组立和点焊）会实时显示在设备操作面板上的数显上；
3. 3) 根据具体情况和运行条件，可选择三种工作模式（手动、单次、连续）；
无锡智科工程师在我们的H型钢组立机操作手册中提供了清晰详细的操作和维护说明。此外，在机器的整个使用寿命期间，我们还通过电子邮件、微信、WhatsApp等方式，提供免费的在线技术支持。
Q H型钢组立机与H型钢拼焊矫一体机之间的关系？
A
1. 1) H型钢拼焊矫一体机是在H型钢组立机的基础上开发的，其结构和工作原理借鉴了后者的思路和原理；
2. 2) 尤其是在组立环节，作为焊接H型钢生产过程中的第一步也是最基础的一步，两种设备的结构和运行原理完全相同；
3. 3) 埋弧焊和矫正工作单元紧随在组立单元之后，一台设备即可完成T型钢H型钢的生产；
4. 4) 外观相似：因此，H型钢组立机和H型钢拼焊矫一体机的外观非常相似；
5. 5) 主要区别在于，H型钢拼焊矫一体机的主机“更厚”，也就是说，中央工作单元的尺寸更大，可以容纳更多的功能单元，总共3个。
