SXBJ-18双头板金属边缘铣床是产品组的最大型号,通常用于生产大型设备的工作地点/设施,例如港口机械,海上油气,等等。

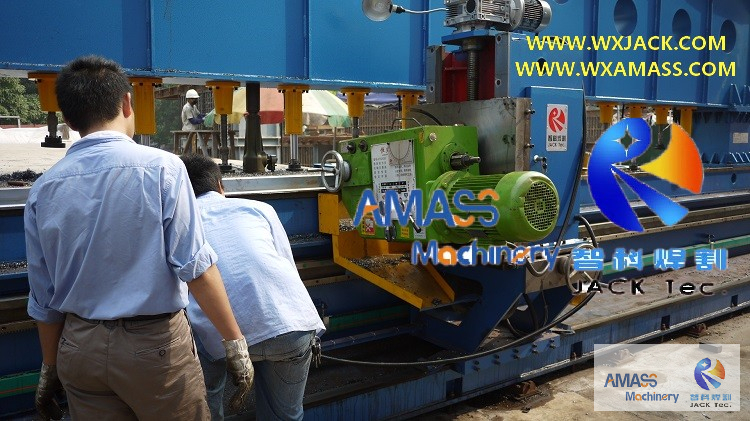

所附图片显示了客户网站上一组SXBJ-18边缘铣床。它安装在露天中。这是大规模的端倒角设备(Edge Milling Machine)的常见问题:为了大尺寸,很难在Edge Milling Machine车间内找到一个充足的位置。在这样的条件下,适当而严格的日常使用和维护对于最终铣削设备(边磨机)至关重要。
SXBJ-18末端铣床具有24m(18m+ 6m)长度的机身,3m高和3.5的深度,并且在交付前准备基础是必要的。普遍的做法是,我们在发货之前提供基础绘画,并基于IT提供基础。
一个) 在港口机械和其他重型单元的制造中,在焊接之前,大型和重型钢板需要进行焊接凹槽的过程,以获得焊接接缝的最佳质量。边缘铣床或另一个名称是钣金边缘倒角机,用于此工作。图纸中指定了用这种末端铣削设备(边缘铣床)制成的那种斜角/圆角。最看见的类型如下:
b)双铣头的配置是板端铣削过程的“有用武器”。它可以同时制作顶部和底部的弯腰的焊接凹槽(负责上倒角的领先铣头头,以及负责下倒角的下面的铣削头),或者一个铣削头在一个较小的工件上具有板块边缘倒角作业分别。
1) 这款板端斜面机(边缘铣床)是由外包组件和自制成部分组装而成的:
一个)两套铣削头,默认规范为7.5kW。为了使较厚的工件使用边缘铣床,可以配备9.3kW甚至11kW;
b)液压泵站:用于驾驶工件夹紧千斤顶;
C)面板:这是市场上可用的标准和通用规范。它也是边缘铣床的消耗品;
d)导轨:精确的线性指南;
e)逆变器:为了速度控制板边磨机的工作速度;
边缘铣床的整个机械系统:机身(压梁和工作台),装载单元,马车。
对于这款SXBJ-18双头板金属边缘铣床:
模型 技术的 范围 | SXBJ-18双磨头金属 边缘铣削 端口机器的机器 |
最大限度。板边铣削长度 (毫米) | 18,000 |
铣削头电源和rpm | 7.5 kW,1440 rpm(可用的较高功率) |
边缘铣头的主轴rpm | 75〜420 r/min。,手轮6年级 |
液压电动机 | 5.5 kW |
纺锤冲程 | 100毫米 |
铣削头数量 | 2套 |
板厚度 钣金倒角 | 6〜80毫米(ON 客户需求) |
顶部铣削单元的铣削角度 | 0°至 +45° |
铣削单元的铣削角度 | -45°至0° |
边缘铣削速度 | 150〜1000毫米/分钟。 毫无根据 |
高速闲置 | 4000毫米/分钟。 |
适用的 面板的直径 | d = Ø125〜ø320mm(Ø200用于交付) |
数量 液压千斤顶 | 24件 |
可工作的宽度 | 550毫米 |
可工作的高度 | 1050毫米 |
