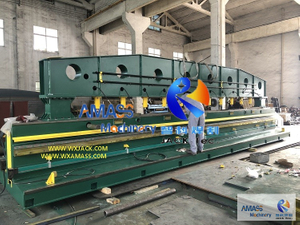

1) XBJ-9板末端铣床的工作网站上的附带照片记录。在几乎所有涉及金属板的焊接的情况下,这款XBJ-9多功能板斜面机在客户方面具有广泛的应用;
2) 这是一台通用板末端铣床,具有各种板倒角过程的能力。可以在XBJ-9边缘铣床中倾斜的最长金属板为9000mm。
一个) 可以用这台板边磨机制成的斜角,请检查下面的草图:
b) XBJ系列板边缘磨机机器是一种用于制造焊接凹槽的先进且高效的板斜面设备,该设备是在“边缘铣削替换计划”的新工艺技术概念上开发的;
C) 边缘铣床可以在金属板的边缘(尤其是钢板)上倾斜各种类型的凹槽:它用于铣削直边,斜边缘U形状斜面和其他类型的必需凸轮,在焊接前用作预处理设备;
d) 此外,安装弧面时可以加工圆形弧形凹槽。用这台边缘铣床加工的成品焊接木针,请检查下面的照片:
e) 有效的设备需要这台边缘铣床的支撑MP系列盘接头焊接机;
一个) Versatile Edge铣床在提高产品质量,提高生产率,降低能源消耗以及缓解钢板焊接和制造的应用领域的劳动力强度方面做出了巨大贡献。总而言之,这是一种用于实施金属边缘铣削的渐进设备,以计划机器的位置;
b) 所有型号的XBJ系列边缘铣床都广泛应用于压力容器,锅炉,造船,电力,化学,钢结构等。
C) 边缘铣床可以用作单个工作设备,也可以在生产线上应用,例如H光束生产线, 和盒束生产线;

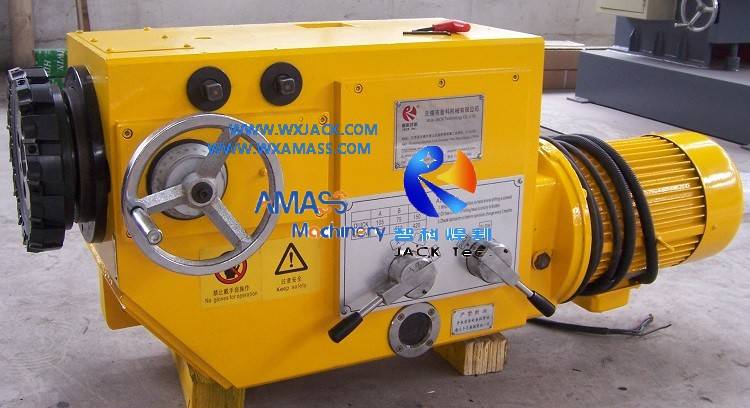

1) XBJ-9边缘铣床配备了一组7.5kW的铣头头,可调节角度在0°〜45°的范围内,这确定了焊接凹槽的完成角;
2) 板倒换的速度可以通过逆变器控制调整,并根据板厚度机的板斜板的操作吊坠显示,并根据板厚度和所需的斜角类型显示;
一个) XBJ系列板边缘铣床是在板倒换过程中的工件夹紧的液压驱动器。请检查附加的第二张图片和下面的照片:
b) 在末端铣床中的钣金边缘铣削步骤之前,通过支撑可工作台面前侧的延伸架,将工件送入板边缘铣床的工作台,并用液压驱动千斤顶固定在桌子上,安装到压梁的底部表面;
C) 在XBJ系列边缘铣床中,这些液压千斤顶的数量是基于最大值确定的。机器的有效边缘铣削。例如,在XBJ-9末端铣床中,有15块液压插孔以相同的间隔分发。
一个) 在金属边缘铣削过程之前,需要首先进行两次调整:
b) 通过手动工作或运动驱动来调整铣头头的倾斜角度;
C) 并通过将速度旋钮转换为末端铣床的操作吊坠上的速度旋钮来调节适用的板倒换速度,该木材实际上是由A.C.逆变器控制的;完成这些步骤时,您可以开始官方的板块铣床。
以下是XBJ-9型号通用单铣头板边缘铣床的规格:
模型 技术参数 | XBJ-9 单磨头 盘子 斜面机 |
最大限度。板的长度 (毫米) | 9000 |
铣头的力量 | 7.5 kW |
液压电动机 | 5.5 kW |
铣削头数量 | 1套 |
液压千斤顶的数量 | 15件 |
板金属板厚度 倒角 | 6〜50毫米 |
边缘铣削速度 | 130〜1000 mm/min。 (VFD,逆变器 控制) |
高速闲置 | 4000毫米/分钟。 |
液压额定压力 | 5.5 MPA |
液压工作压力 | 3.5 MPA |
液压系统流量 | 47 l/min。 |
可工作的宽度 | 450毫米 |
可工作的高度 | 1050毫米 |
