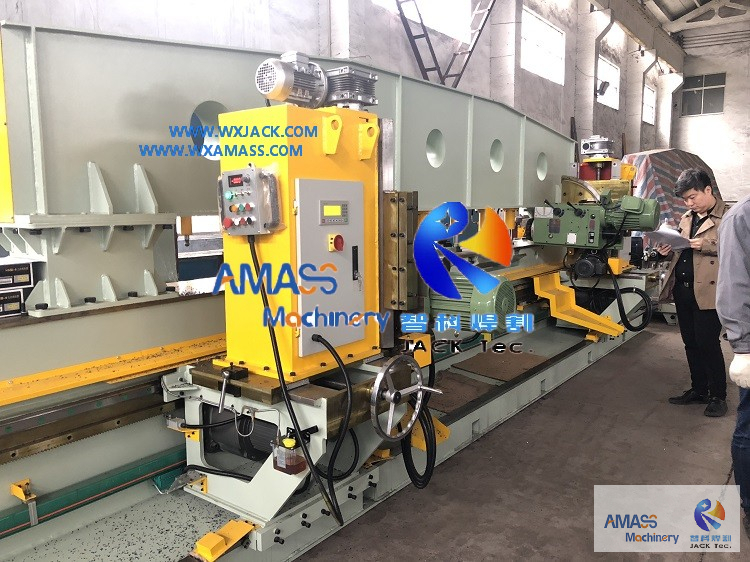

所附的6幅图片显示本节产品:SXBJ-4板边缘铣床通过在触摸屏上运行。
1)铣削头部倾斜角度的精确控制是保证边缘铣床中板端铣削质量的关键因素之一;
2)与普通板斜面机相比,该HMI(人机界面)配备的边缘铣床对边缘铣削金属板的工艺进行了更复杂的管理,用于制造焊接槽,尤其是铣削头角度控制;
3)请检查4钍图片。在所有型号的板倒角机(边缘铣床)的铣头上有角度指示表盘。对于普通边缘铣床,通过用手动或电机作业转动铣头,实时显示倾斜角度在该指示拨号中。但是,没有先发制用的措施来确保所需的角度,只是追踪它;
4)相比之下,在触摸屏配置的板端铣床中,操作员可以键入铣头的目标倾斜角度,并且铣头将相应地摆动到该设定角度.请检查附图的边缘铣床部分;
5)通过这种方式,定制可以更容易和方便地管理板边缘铣削。

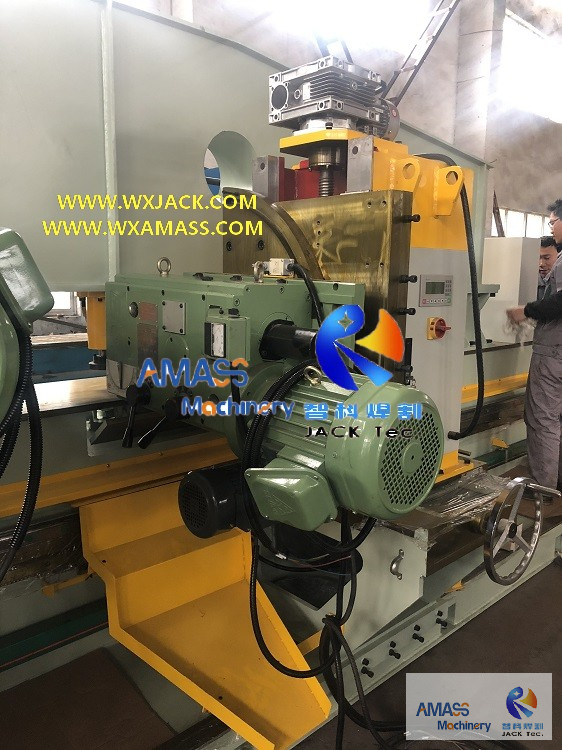

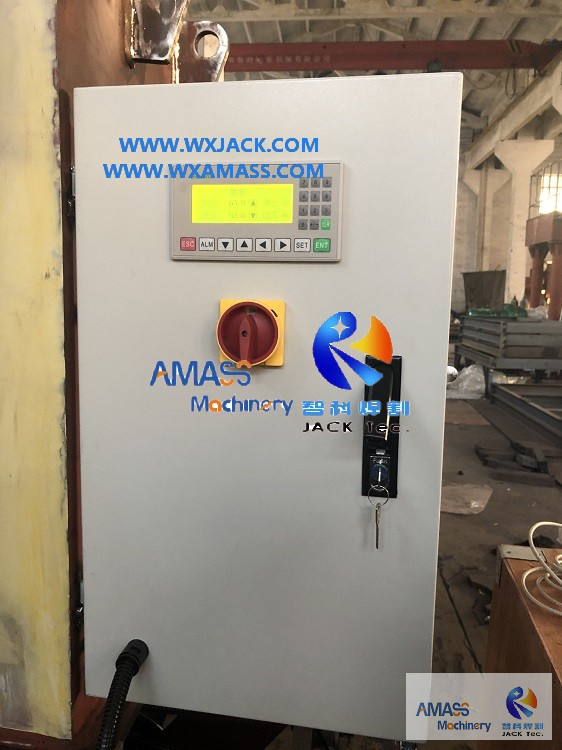

1)请查看附件2n和3.RD.相片。触摸屏集成到相应的铣架上的控制板门中。该焊接槽制造机(边缘铣床)有两组铣头,所以,它有两套铣削单位或马车:一个托架一个专用控制板,以及一个特定的触摸屏;
2)在板斜机开始在制作焊接槽之前,基于设计的成品和焊接槽(顶部和底部斜面/倒角),输入铣头的目标倾斜角度,铣头将相应地向该角度旋转到该角度;
3)与此同时,边缘铣床的铣头上有另一个数字显示器,其显示实时铣刀的角度。操作员检查铣头上的监视器循环进度,使用此数字显示;
4)包含操作按钮和开关的另一个吊坠在研磨托架的侧面上悬挂,在边缘铣床工作期间,在其上显示了板边缘铣削的速度。请检查附件5钍图片。
对于此SXBJ-4触摸屏管理双头板斜面机(边缘铣床):
模型 技术参数 | 触摸屏管理SXBJ-4双头 钢板边缘铣床 |
最大限度。板边缘铣削长度 | 4000毫米 |
铣头的电源和RPM | 7.5 kW,1440 rpm(可用功率越高) |
边缘铣头的主轴RPM | 75〜420 r / min。,6等级通过手轮 |
液压动力电机 | 5.5 kW. |
铣削单位行驶电机功率 | 2.2 kW. |
铣削单位提升电机功率 | 0.75 kW. |
铣削主轴的锥形孔 | ISO 50(7:24) |
铣削倾斜角度管理 | 通过触摸屏 |
主轴中风 | 100毫米 |
铣头数量 | 2套 |
板材倒板的板厚度 | 6〜50毫米(客户需求) |
顶部铣削单元的铣削角度 | 0°至+ 80° |
底部铣削单元的铣削角度 | -45°至0° |
边缘铣削速度 | 0.15~1米/分钟。 VFD用逆变器 |
闲暇速度高 | 4米/分钟。 |
适用的脸部直径 | D =Ø125〜Ø320mm(Ø200供货) |
液压千斤顶的数量 | 8件 |
液压千斤顶螺钉的数量 | 2套,间歇性安装 |
工作长度 | 10米 |
工作宽度 | 450毫米 |
工作高度 | 1050毫米 |
所附的6幅图片显示本节产品:SXBJ-4板边缘铣床通过在触摸屏上运行。
1)铣削头部倾斜角度的精确控制是保证边缘铣床中板端铣削质量的关键因素之一;
2)与普通板斜面机相比,该HMI(人机界面)配备的边缘铣床对边缘铣削金属板的工艺进行了更复杂的管理,用于制造焊接槽,尤其是铣削头角度控制;
3)请检查4钍图片。在所有型号的板倒角机(边缘铣床)的铣头上有角度指示表盘。对于普通边缘铣床,通过用手动或电机作业转动铣头,实时显示倾斜角度在该指示拨号中。但是,没有先发制用的措施来确保所需的角度,只是追踪它;
4)相比之下,在触摸屏配置的板端铣床中,操作员可以键入铣头的目标倾斜角度,并且铣头将相应地摆动到该设定角度.请检查附图的边缘铣床部分;
5)通过这种方式,定制可以更容易和方便地管理板边缘铣削。
1)请查看附件2n和3.RD.相片。触摸屏集成到相应的铣架上的控制板门中。该焊接槽制造机(边缘铣床)有两组铣头,所以,它有两套铣削单位或马车:一个托架一个专用控制板,以及一个特定的触摸屏;
2)在板斜机开始在制作焊接槽之前,基于设计的成品和焊接槽(顶部和底部斜面/倒角),输入铣头的目标倾斜角度,铣头将相应地向该角度旋转到该角度;
3)与此同时,边缘铣床的铣头上有另一个数字显示器,其显示实时铣刀的角度。操作员检查铣头上的监视器循环进度,使用此数字显示;
4)包含操作按钮和开关的另一个吊坠在研磨托架的侧面上悬挂,在边缘铣床工作期间,在其上显示了板边缘铣削的速度。请检查附件5钍图片。
对于此SXBJ-4触摸屏管理双头板斜面机(边缘铣床):
模型 技术参数 | 触摸屏管理SXBJ-4双头 钢板边缘铣床 |
最大限度。板边缘铣削长度 | 4000毫米 |
铣头的电源和RPM | 7.5 kW,1440 rpm(可用功率越高) |
边缘铣头的主轴RPM | 75〜420 r / min。,6等级通过手轮 |
液压动力电机 | 5.5 kW. |
铣削单位行驶电机功率 | 2.2 kW. |
铣削单位提升电机功率 | 0.75 kW. |
铣削主轴的锥形孔 | ISO 50(7:24) |
铣削倾斜角度管理 | 通过触摸屏 |
主轴中风 | 100毫米 |
铣头数量 | 2套 |
板材倒板的板厚度 | 6〜50毫米(客户需求) |
顶部铣削单元的铣削角度 | 0°至+ 80° |
底部铣削单元的铣削角度 | -45°至0° |
边缘铣削速度 | 0.15~1米/分钟。 VFD用逆变器 |
闲暇速度高 | 4米/分钟。 |
适用的脸部直径 | D =Ø125〜Ø320mm(Ø200供货) |
液压千斤顶的数量 | 8件 |
液压千斤顶螺钉的数量 | 2套,间歇性安装 |
工作长度 | 10米 |
工作宽度 | 450毫米 |
工作高度 | 1050毫米 |
