SXBJ-16 双铣削动力头自动板材铣边机

SXBJ-16双铣削动力头自动化板材铣边机是XBJ、SXBJ系列铣边机中比较大的一种型号，多作为重型钢板的焊接坡口加工设备



1、板材铣边机 概述：

1） XBJ、SXBJ系列钢板铣边机可分为两大类：

a) XBJ 系列 单动力头铣边机 --- 一般见于小到中行程的板材坡口机。比如：XBJ3 (最大行程3米) ~ XBJ-9 (最大行程12米)；

b) SXBJ系列 双动力头铣边机 --- 从最小额定行程3米的SXBJ3铣边机，到最大额定行程18米的SXBJ-18铣边机；

2） 作为 焊接坡口加工设备的 铣边机：

a）  铣边机：这是一种通用焊接坡口加工设备，用于在钢板上边缘铣削出焊接坡口：

 b）板材铣边机的两个主要规格：

(1) 铣边机中动力头最大铣削行程：标准型号包括6m/ 9m/ 12m/ 15m/ 18m/ 3m/ 4m；客户还可以指定所需的最大行程，不仅可以是整数，例如5m或7m，还可以是半米，例如12.5m等；

(2) 在铣边机的效率方面，这种板材铣边机可以是XBJ（单个铣削动力头）或者SXBJ（带有双只铣削动力头）；



2、铣边机的结构和主要单元：

1) 结构：XBJ、SXBJ系列钣金铣边机具有固定式龙门架+ 固定工作台 + 移动式铣削动力头及其滑板的整体结构，配备了手动推动的钢板上料、下料单元，或无锡智科独家拥有的 液压驱动钢板上下来机构；

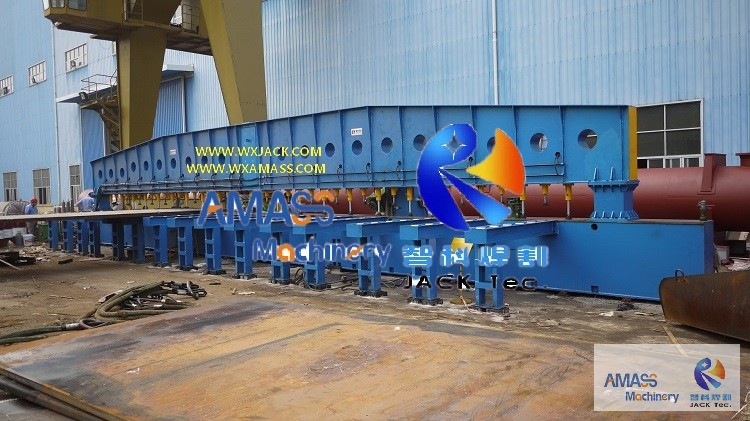

无锡智科SXBJ-16 双动力头板材铣边机的安装现场：

2) 钢板铣边机的机械系统：

这是XBJ、SXBJ系列钣金铣边机的主体。包括：

(1) 铣边机龙门架结构的上部机体及液压驱动钢板夹紧支脚：

(2) 底部工作台，用于放置铣边机的工件钢板：

(3) 手动或液压驱动，前托料式钢板上料、下料单元；

(5) 铣削动力头的工作单元；电机驱动的滑板部件：

(6) 铣边机铣削动力的二级（顶部和底部）导轨：

(7) 1或2套7.5 kW铣头，具有可调角（通过手动或电机驱动）；铣边机的铣削速度变频器控制：

(8) 铣边机的辅助单元，例如钢板上料安全挡板等：

2) 钢板铣边机的液压系统：

(1) 这是钢板铣边机的“动力源”。在板材坡口机的工作过程中，油缸驱动一排支脚，以便在铣边机工作时紧紧固定住钢板；

(2) 液压系统的控制和操作独立进行，未与铣边机的电气控制系统集成。液压泵站上有一个操作面板。泵站与铣边机一起放置在客户现场；



3) 钢板铣边机的电气控制系统：

a) 钢板铣边机的核心控制单元是变频器、以及继电器、接触器；

b) 功能：电控系统控制整台铣边机的工作，铣削动力头滑板的运行；电控箱安装在铣边机每个动力头的滑板上；

c) 操作面板安装在每个铣削动力头的滑板上，方便铣边机操作人员的工作。



3、 SXBJ-16 双动力头钣金铣边机的技术参数：

以下是SXBJ-16自动化双动力头铣边机的规格：

模型 技术的 范围	SXBJ-16双铣削动力头 板材铣边机 （焊接坡口加工设备）
最大铣削行程 （毫米）	16,000
铣削动力头功率和转速	7.5 kW，1440 rpm
铣削动力头的主轴转速	75〜420 r/min。，手轮6年级
液压电机功率	5.5 kW
铣削动力头数量	2套
铣削钢板厚度	6〜50毫米
直边、上坡口铣削单元的铣削角度	0° ~ +45°
下坡口铣削单元的铣削角度	-45°至0°
铣边机的铣削速度	130〜1000 mm/min。  （VFD，变频器控制）
铣削动力头 空程速度	4000毫米/分钟
铣刀盘的直径	d = Ø125〜ø320mm（铣边机交付时配置 Ø200mm）
液压量支脚 的数量	15件
液压系统 额定压力	5.5 MPA
液压系统 工作压力	3.5 MPA
液压系统 流量	47 l/min。
铣边机工作台 宽度	450毫米
