1 Beam End Face Milling Machine 131

Wuxi Jack的工作视频

梁端面铣削机器

“梁端面部铣床的工作视频”上的导航栏

关于光束端面磨机的使用和分类的概述

1.光束端面铣削机器的使用:

1)DX系列梁端面部研磨机(梁端面机)用于钢制结构成员的末端面孔:H光束(I光束),盒子梁,横梁...工件的示例,请参见下面:
FIG1梁端面部研磨机100 FIG2梁端面部研磨机53
2)配备了数值控制系统,CNC控制管道梁端面部铣床可用于加工圆形形状和特殊形状的横截面工件,尤其是管道,复杂的结构成员...工件的示例,请参见下文:
FIG3梁端面部研磨机56 FIG4梁端面部研磨机85- IMG_20140801_08071
3)有关详细信息,请访问“产品”页面:梁端面铣削机器”。

2.光束端面铣削机器的分类:

DX系列梁端面铣床可以分为:

1)标准型号:对于有效高度高达1500mm(DX15XX)的工件面对面。有关详细信息,请访问“产品页面”标准型号梁端面部研磨机”;
2)特殊尺寸:对于有效高度从2000mm到6000mm的工件面对最终面孔(DX20XX〜DX60XX)。有关详细信息,请访问“产品页面”特殊尺寸梁端面部研磨机”;
3)CNC控制:对于具有任何类型的横截面形状的工件面对面。适用的工件有效高度从1000mm到3500mm。有关详细信息,请访问“产品页面”CNC控制管道梁端面部研磨机”。

此页面上的目的是在光束端面部铣床上

1.在上面提到的每个页面中,我们提供6个视频,例如,从不同的角度显示Wuxi Jack Beam端面部铣床的工作过程;
2.帮助客户以更好的方式熟悉Wuxi Jack Beam End Face Machine的功能和性能,我们专门创建此页面,以展示Wuxi Jack Beam End Face Milling Machine,无论是在客户设施还是在Wuxi的调试期间杰克设施;
3.此页面中的视频涵盖了光束端面铣削机器的不同型号。我们将视频分为标准型号,特殊尺寸和CNC控制的3个部分.

标准模型梁端面部铣床的工作视频

1)这套DX1515Wuxi Jack向韩国出口了光束端面部研磨机。它具有1500mm高到1500mm的宽度的有效端端,最大为10,000mm的工件;
2)在视频中,该机器在客户网站上工作结束横梁在一块横梁上;
3)梁端机器的悬垂操作吊坠可以拉出360°,以便于操作;
4)两个方向(x/ y轴)端端速度由A.C.逆变器控制,并在数字显示中分别显示在操作吊坠上。这提供了光束端面铣削机器的直观操作。

1)这个模型DX0820是Wuxi Jack迄今为止生产的最小的光束端面铣床。最高端的中风为800mm;
2)您可以从客户研讨会上拍摄的视频中找到,这么小的工件不仅限于结构成员,而是钢板。相应地,工件固定装置梁端面部研磨机的不是常规的油缸驱动架,而是可以工作.

1)除了H光束/横梁外,标准型号束端磨机中经常面对的另一种工件是盒子梁;
2)您在视频中可以找到的,在Wuxi Jack中处理了一块小尺寸的盒子梁(约500mm尺寸的长度)DX1540梁端面向机器。

1)这套Wuxi JackDX1520光束端面磨机是在一块h光束上工作在客户设施;
2)您可以从视频中找到面向的末端是在45°倾斜角度制作的,遵循直面的磨碎。这是Wuxi Jack Beam端面部研磨机的独特功能:通过铣削头安装板的T插槽,其马车上,Wuxi Jack Beam End朝向机器的铣削头获得了额外的能力0°〜45°倒角;
3)Wuxi Jack Beam End Face Milling Machine的这一点有助于客户处理工件的更广泛的成品效果。

1)这套DX1530光束端面铣床正在Wuxi Jack设施进行调试;
2)在视频中,它的铣削头正在验证在闲置的方式中。铣削头具有7.5kW的功率,6年级的主轴革命速度,可以通过将杠杆拉到磨头的盖上来方便地交换;
3)在所有型号和Wuxi Jack Beam End Face Milling Machine的铣削头和行业中相同交易的性能都优于性能。

1)该视频的持续时间为2分5秒。它详细记录了一组Wuxi JackDX1215光束端面铣床表演最终朝向H光束在客户设施;
2)在视频中,您可以找到操作员对端速度进行调整通过转动速度旋钮,并观察光束端朝向机器的操作吊坠上的实时工作速度;
3)工作速度设置为150〜800 mm/min。

特殊尺寸梁端面部研磨机的工作视频

1)这是一组Wuxi JackDX2040中型大型梁端面部研磨机在客户研讨会上工作。在此型号中可以结束的最大工件横截面大小为2000mm的高度乘以4000mm宽度;
2)在视频中您可以找到一部分6m长,横截面侧长约1700mm在DX2040梁端面铣床中加工了盒子梁。

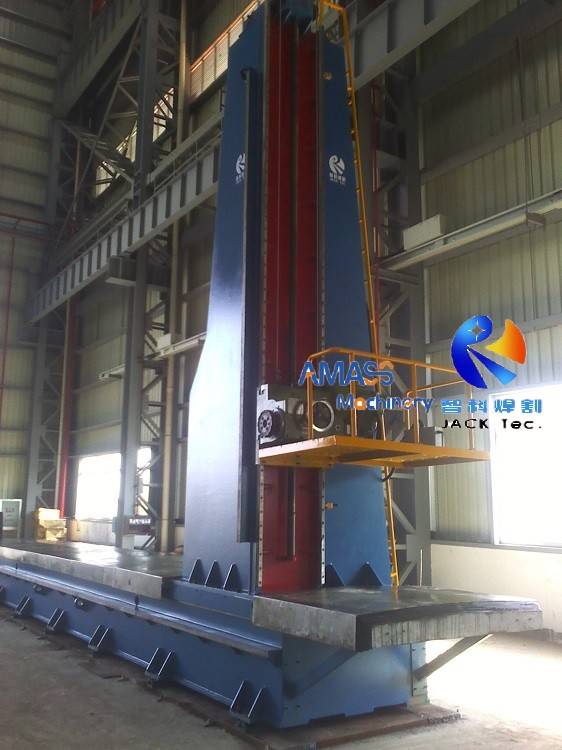

1)这套Wuxi Jack重型DX4080光束端面磨机正在处理一件beam在客户设施;
2)由于工件的大尺寸和Camara镜头的局限性,在视频中,它是盒子梁上的Facer Blade加工上的近距离;
3)DX4080重型梁端面部研磨机在高度高4000毫米的工件上的末端可以面对。为了方便操作,操作平台正在提升类型在运动驱动器下。在光束端朝向机器的工作期间,操作员可以站在平台上观察工作过程。

1)中等大小DX20XX正如您可以从视频中找到的那样,通常将光束端面铣床用于盒子梁上的末端;
2)梁端朝向机器中的关键单元之一是工件固定装置。因为在高速加工工作期间,假设工件不能牢固地固定,因此它很容易被振动和“撤退”,从而使成品表面的质量较低;
3)您可以从视频中检查,在这套Wuxi Jack DX2040梁端面部铣床中,盒子梁上的固定装置是两个定向的:顶部向下的油缸固定,以及侧面油缸夹具。这将确保在梁端机器运行期间可靠的工件安全。

1)在大尺寸盒子上面对最终中型大型梁端面部研磨机,在4个角上的加工很重要;
2)您从视频中可以找到末端面向90°的直角角使用Wuxi Jack DX2040梁端面部研磨机,铣头的工作速度将减速,以在加工方向上平稳过渡。
3)并且在直角转弯的过程中,梁端机器的操作员应密切注意它。

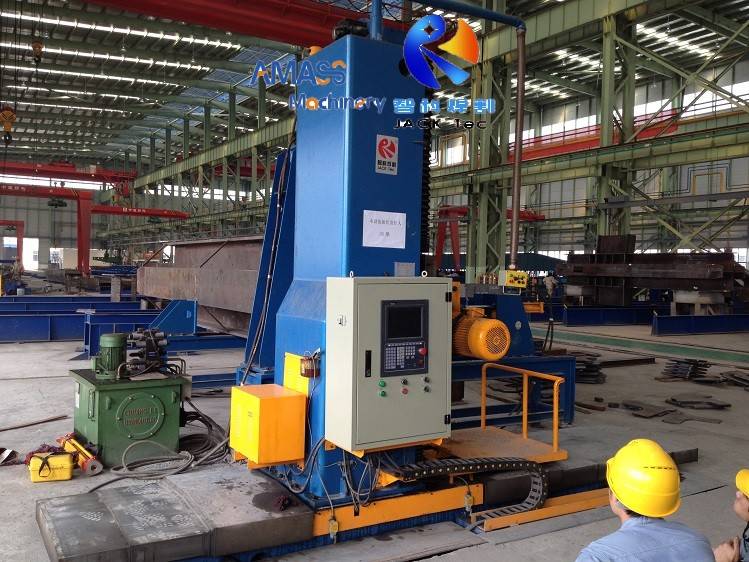

CNC控制管道束端面部研磨机的工作视频

1)虽然这是一组DX1520 CNC控制管道端端面铣床,在客户工厂加工的工件是一块小尺寸的H梁。当然,可以加工任何类型的横截面工件;
2)此视频中的CNC站以悬挂和转弯; Wuxi Jack CNC控制管道束端磨机中的另一种安装方式是固定样式在机器框架的前侧;
3)您可以检查较高的终端面向质量和高速端面向速度视频中的Wuxi Jack CNC控制管束端磨机机。

1)在视频开始时,您可以在Wuxi Jack中的数值控制屏幕上瞥见CNC控制管道梁端面部研磨机。如视频所示,CNC系统在实际X/y位置上的铣削头部框架迹线并全部显示;
2)在CNC控制管道梁端面铣床中加工的工件是H光束。

1)在这套Wuxi Jack中DX1530CNC控制管道梁端面铣床在钢结构设施中工作,一块长10m长的h光束面对;
2)您可以检查CNC控制器监视器屏幕上显示的面孔刀片的跟踪,以及如何使用1组液压油缸驱动器架(CNC控制管道束端面)牢固地固定长工件。铣床;
3)该视频提供了有关一组CNC控制管束端面铣床的宝贵信息。

该视频显示外貌一组Wuxi JackDX1520CNC控制管道梁端面部研磨机刚刚在客户研讨会上完成了安装,调试和接受,准备投入运营。

1)在持续1分钟和30秒的视频中,您可以检查一组Wuxi JackCNC控制管道梁端面部研磨机在客户站点处的长度长h梁的长度小h光束面对面;
2)视频在中间显示的时间相当百分比CNC控制器的监视器屏幕:光标轨迹最终面向加工实际上发生在CNC控制管束端面部铣削机器:实时位置,并在端面加工上进行跟踪,工作速度,工件横截面的大小...所有有价值的信息。 CNC控制管梁端面磨机的工作。

1)这套DX1520Wuxi Jack在2021年为附近的客户生产了CNC控制管束端磨机机器。CNC控制管梁端面部铣床的升级之一是其安装CNC站的方式;
2)与早期固定安装方式相比,在CNC控制管束端面部铣床工作期间,该操作员与铣削头保持相当距离,因此对于工作人员的遵守和管理不便;
3)相对而言,在此视频中,紧凑型CNC站的柔性无限悬垂360°秋千,使操作员可以同时检查CNC屏幕和铣削面刀片,在CNC Control Beam End Face Milling Machine上工作,因此减少非价值添加时间人运动,提高增值工作CNC控制管梁端面磨机操作的操作员的操作。

从这个视频中,您可以得到一个短距离遵守在一组Wuxi Jack中面对的H光束端DX3030CNC控制管道梁端面铣削机器:H梁端面上的面叶片如何以及CNC系统的跟踪和控件在其上。

1)这是一组中等大型职责DX3535Wuxi Jack在2017年左右生产的CNC控制管束端磨机机器在钢结构客户设施中使用。
2)在CNC控制管梁端面部铣床中处理的视频中的工件是带有圆角内部孔的大尺寸盒子梁。您可以从视频中检查,CNC控制器以固定方式安装在机器的前侧。这种安装方式比CNC控制管束端面面部铣床的较大型号(DX15XX及以下)更适用于较大的型号(DX20XX及以上)。
