DX3535异型钢结构数控H型钢端面加工机

状态:
数量:

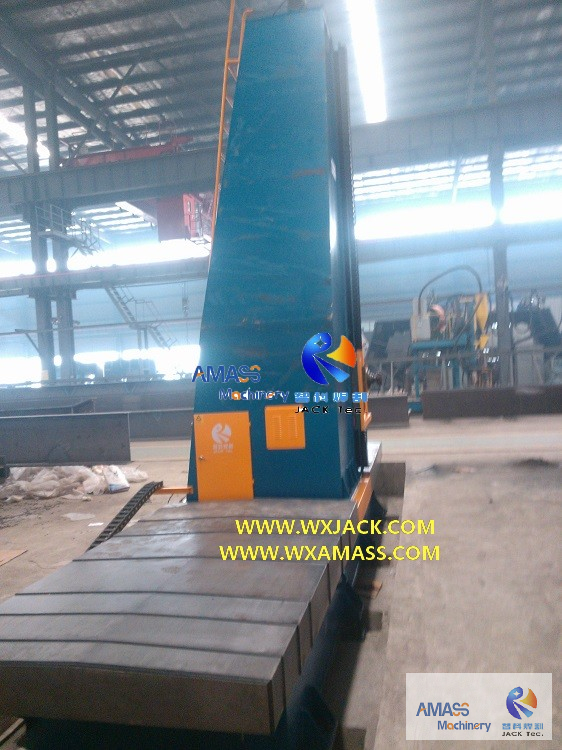

工作站点:在第一张照片中,在CNC-DX3535梁端面部铣床中,一块中型尺寸的盒子梁刚刚完成。在本节中,我们将对此设备进行简短的讨论。



1.使用CNC-DX3535钢结构端面部研磨机:

1)     它可以用于钢结构行业,用于刚好由H光束/ I光束/盒子梁H光束生产线/盒束生产线,或石油和天然气管道行业,用作CNC管道末端铣床;

2)     相同的水平和垂直面向3.5m x 3.5m的笔触使机器非常适合加工方形截面形状中等大小的各种光束的工件;

3)     在盒子梁工件上进行仔细观察,请参阅2nd照片(结构成员最终面部铣床的相同模型,但在第一张照片和第二张照片之间可以比较安装,但可以逆转或镜像)。在此结束过程中相应的痕量控制,请参阅3草图。对于此特定的盒子梁,需要确定四个参数:左右和下面积,将其键入盒子梁的尺寸(包括外部和内部长度)时,将在DX系列的控制器中自动计算CNC H光束端面铣床。



2. CNC-DX系列的技术功能部分钢端面部研磨机:

1)      控制轴:

一个)     端面铣床在垂直平面内具有2个控制轴(水平)和y(垂直)的轴(相对,CNC脱衣板切割机,X&Y的控制平面位于水平面);

b)     通常,工件的左下角被视为CNC管理最终过程的零点。

C)     面部刀片的延伸和收缩可以看作是3CNC管道末端铣床的轴(冲程:100mm),但在CNC系统中不受控制。它是手动调整的;

2)      面对速度范围更大:

一个)     在普通的焊接结构成员端铣床中,面部速度可在8〜10倍的范围内进行调节:100〜800mm/min。通过A.C.逆变器;

b)     相比之下,CNC控制器可以将更广泛的速度控制范围置于现实:不仅在一定的确定速度范围内(一个时间群),而且还可以使整个速度范围的时间大于1(例如2/3。 )或小于1(例如0.5…);

3)      操作员站立:

一个)     在3中照片是在2011年拍摄的,操作员站在一组DX4080钢结构端面磨机机器上,当时CNC并未引入这种设备。

b)     如今,配备了CNC,适用于大尺寸CNC控制端面部研磨机,运营商在最终工作期间应该站在哪里? 是在CNC旁边观看端面的参数还是在高架站立上,以监视最终面向过程?当然,理想的状况应该在一起。另一方面,在CNC站远离高架架的情况下,第一张照片中的CNC I梁端面部铣床是优先的。无论如何,CNC控制器具有令人震惊的功能,这可能会给异常条件提示。

C)     那么,为什么不将CNC放在举升台上呢?这在CNC管道末端铣床中不是一个困难的问题。但是,距离末端的距离太近可能会对CNC的性能产生负面影响。这就是原因,在CNC端面铣床中,我们通常将CNC系统安装在机器列的底部位置。


3.技术参数:

对于此DX3535 CNC管道末端铣床:

不。

范围

DX3535 CNC钢结构

端面铣床

1

适用的工件 最大限度。横截面尺寸高×宽度=

3500×3500毫米,管道直径3500毫米

2

适用的部分 工件的形状

圆形/曲线/ H方形/矩形/三角形/ ... 全部

3

水平端面向 速度

100〜800毫米/分钟

(基本一次)

工作速度,受控 使用CNC控制器

4

面部铣削马车 水平和垂直方向的空闲速度

1400毫米/分钟

恒定速度

5

垂直末端面向 速度

100〜800毫米/分钟

(基本一次)

工作速度, 由CNC控制器控制

6

CNC系统

上海幻想 FLCNC F2500 TF-B

7

水平和直立 最终面向指南

重型精确 线性指南,安装在机器机构上

8

X轴水平伺服器 驾驶电动机

1.5 kW

松下伺服A6系列

9

Y轴垂直伺服驾驶 马达

2.0kW

松下伺服A6系列

10

铣削头力

7.5 kW

用中文制成 大陆

11

铣削头主轴 革命

75〜420 rpm

六年级革命 可调节的

12

脸直径 刀具

Ø125〜250毫米

Ø配备了200 机器

13

铣削头主轴 中风

L = 100毫米


14

液压工件 Rack

1套

1组泵站; 架子的数量取决于工件的长度

15

电力 规格

3P AC380V,50Hz,中国大陆15kW
