以下是区分重型焊接操作架,与轻型和中型焊接操作架的两个标准:
1) 负载:十字型焊架的水平大臂前端的最大承载能力为:200kg至400kg;
2)大臂行程:焊柱臂架水大平臂沿上下Y轴、水平X轴行走行程为5,000mm×5,000mm及以上(LHZ5050及以上)。
与轻型焊接操作机和中型焊接操作机一样,重型焊接操作机还可以分为以下几个分支:
1)基于是否有电动移动小车:固定式焊接操作机、移动式焊接操作机;
2)基于手动和/或电动立柱回转类型:在实际应用中,在十字型焊架的配置中,手动回转立柱比电动立柱回转的配置方式更为广泛;
3) 根据焊接方式:SAW(埋弧焊),或带极堆焊柱臂,或MIG/MAG/CO2。重型焊接操作机中,埋弧焊在十字型焊架中采用的焊接方式占比最大;
4)根据应用行业或用途:工业罐体焊接机械(罐体焊接用焊接操作架),或管道、锅炉用焊接操作架等。
随着焊接操作架外形尺寸和臂端载荷的增加,俗话说:“量变引起质变”,即使与轻型和中型焊接操作架的结构和工作原理相同,设计时也需要注意。重型焊接操作机的工艺技术具体如下:
如下图:

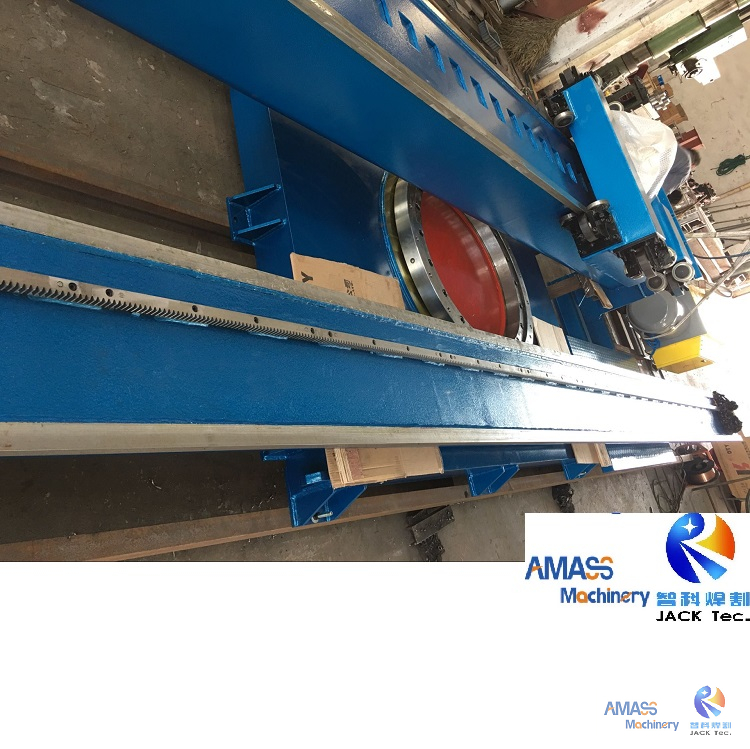

上面的小照片对构成焊接操作架“主干”的水平大臂和竖直立柱给出了新的视角:
1)加强型焊接操作架:从上图可以看出,对于这款重型焊接操作机,其竖直立柱、水平大臂和底座的尺寸需要充分放大,包括长度、宽度、高度和厚度,使整台重型焊接操作机的骨架获得足够的强度和刚度;
2)焊接操作架的工艺技术:焊接操作架的机械部件是采用高强度钢板制成的折弯件,经过成型加工,退火消除应力,最后经过刨削、磨削等精密加工而成;
3)十字型焊架的水平大臂截面:重型焊接操作机的焊接大臂的截面采用独特设计;
4)十字型焊架的水平大臂的前端小臂:当水平大臂的水平行程等于或大于6000mm时,水平大臂的前端安装有小臂。这样,重型焊接操作机既能完成有效行程的作业任务,又能减轻水平臂架的总重量;
5)总结:整台重型焊接操作架的重量较轻,刚度高,稳定性好,是LHZ系列重型焊接操作机可靠的机械本体;
1)导轨:在重型焊接操作架,其水平大臂沿水平和垂直方向的运动的导轨,均采用重型精密矩形导轨。见下图:
2)材料及加工:十字型焊架的矩形导轨采用优质钢材,并采用刨床加工而成,精度高、强度高,保证了重型焊接操作机的稳定质量。
| |||||
型号 及 参数 | LHZ 5×5 | LHZ 5×6 | LHZ 6×6 | LHZ 7×7 | LHZ 8×8 |
十字型焊架的水平大臂 升降行程 (mm) | 5000 | 5000 | 6000 | 7000 | 8000 |
十字型焊架的水平大臂 水平行程 (mm) | 5000 | 6000 | 6000 | 7000 | 8000 |
十字型焊架的水平大臂 升降速度 (mm/min) | 1000/ 1500( LHZ 7×7 及以上) | ||||
十字型焊架的水平大臂 水平速度 (mm/min) | 120 ~ 1200/ 80 ~ 1000 ( LHZ 7×7 及以上) | ||||
十字型焊架 水平大臂底面距离轨道顶面最小距离 (mm) | 740 ~ 1180/1300 (LHZ 5×6 及以上) | ||||
十字型焊架的水平大臂 前端最大负载 (kg) | 200 | 500 | 400 | ||
十字型焊架的 立柱回转方式 | 手动, 通过手柄及气缸锁紧 | ||||
十字型焊架的 小车移动速度 (mm/min) | N/A | ||||
十字型焊架的 小车轨距 (mm) | N/A |
