1)中型焊接操作机:LHZ系列焊接操作设备产品中,规格为3×3至5×5(不含5×5)的水平大臂移动行程被划分为中型十字滑轨焊架。这里3x3指的是焊架水平大臂的最大升降、水平行程分别为3000mm;
2)负载:中型焊接操作机的水平大臂前端对应的允许负载范围为80~120kg。
1)立柱回转方式:采用手动方式:手推锁紧;
a) 首先将焊接操作设备的水平大臂下降至底部位置;
b) 松开焊接操作机上的锁定杆,解锁立柱;
c) 用手向前推动水平大臂,相应带动立柱旋转,直至十字滑轨焊架的水平大臂和立柱到达目标位置;
d) 用锁定杆重新固定并锁定立柱;
e) 从上面的描述可以看出,焊接操作机的手动立柱回转操作类似于升降式L型焊接变位机中L臂的下降;
a) 灵活工作:有了该焊接操作设备立柱回转的自由度,该十字滑轨焊架可以使大臂触及其环绕一圈的整个区域,使得焊接操作机可以轻松地从当前工件切换到下一个工件——一台高效焊接操作架由此应运而生;
b) 这就是为什么大多数焊接操作机的立柱都可以回转的原因;

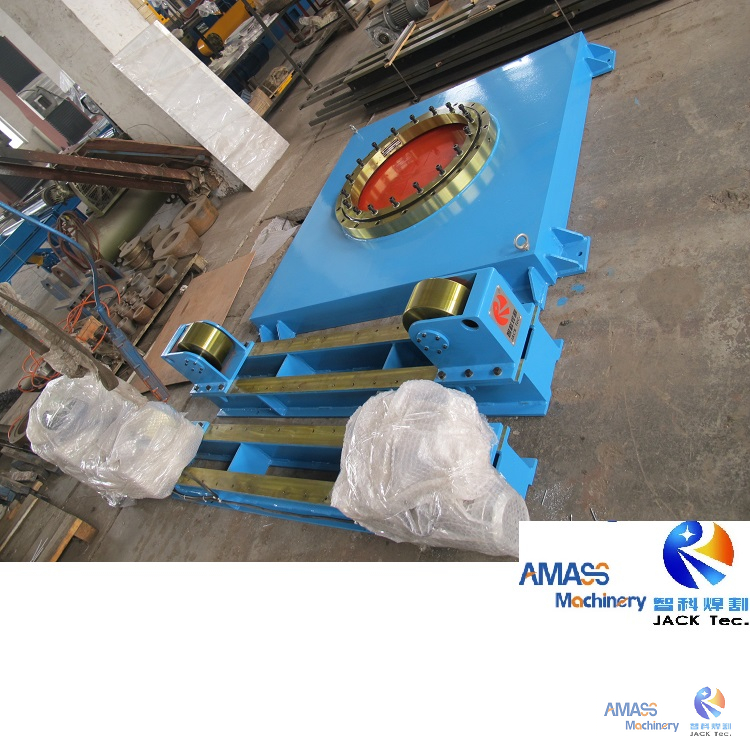

a) 如上图所示,焊接操作架中的回转底座采用一圈加强筋加强;
b) 回转支撑安装在焊接操作机底座底部;
a) 手推立柱回转多应用于中、轻型焊接操作架;
b) 与重型焊接操作机一样,电机驱动回转的次数多于手动操作;
a) 如上一产品介绍,十字滑板(鞍座)是任何一套焊接操作架中的中心连接件,对于该焊接操作设备的运行起着关键作用;
b) 十字滑板在很大程度上决定了水平大臂行程在水平X轴和垂直Y轴上的位置精度,从而在很大程度上决定了任何一台焊接操作机的焊接精度;
c) 十字滑板(鞍座)的结构如下面两张图所示,以供比较。左图为轻型焊接操作机,右图为中重型焊接操作机:
d) 虽然外观上略有不同,但十字滑板在不同承载能力的焊接操作架上的结构和工作方式相似;
e) 从上图可以看出,其前侧有4个精密偏心滚轮,用于引导水平大臂左右移动;
f) 同样,其后侧还装配有4个精密偏心滚轮,用于引导水平大臂的上下运动;
g) 这样就可以充分保证焊枪在该高精度焊接操作架中的定位精度。
| ||||
型号 及 参数 | LHZ 3×3 | LHZ 3×4 | LHZ 4×4 | LHZ 4×5 |
| 3000 | 3000 | 4000 | 4000 |
十字滑轨焊架 水平大臂 水平行程 (mm) | 3000 | 4000 | 4000 | 5000 |
十字滑轨焊架 水平大臂 升降速度(mm/min.) | 1000 | |||
十字滑轨焊架 水平大臂 水平速度(mm/min.) | 120 ~ 1200 | |||
十字滑轨焊架 水平大臂底面 距离轨道最小距离 (mm) | 740 ~ 1180 | |||
十字滑轨焊架 水平大臂 最大负载 (kg) | 80 ~ 120 | |||
立柱 回转 方式 | 手动,通过气缸锁紧 | |||
小车运行速度 (mm/min.) | N/A | |||
小车轨距 (mm) | N/A |
