自动化三合一H型钢拼焊矫一体机

A、自动生产钢结构H型钢拼焊矫一体机的任务及成品：

一、顾名思义，该钢结构H型钢焊接设备用于输出焊接H型钢、T型钢，常规尺寸为：

1）高度（腹板）为200mm至1500mm/1800mm/2000mm；

2）宽度（翼板）为200mm至800mm；

3）壁厚（翼板和腹板）为6mm至40mm；

二、无锡智科在自动H型钢拼焊矫上的竞争优势：

1）客户可以使用无锡智科 H型钢拼焊矫生产非对称结构的H型钢、T型钢横截面，如下图所示：（图1）

2）成品：无锡智科三合一H型钢焊接设备生产的焊接T型钢：（图2）

2）成品工件：无锡智科三合一H型钢焊接设备生产的焊接H型钢：（图3）

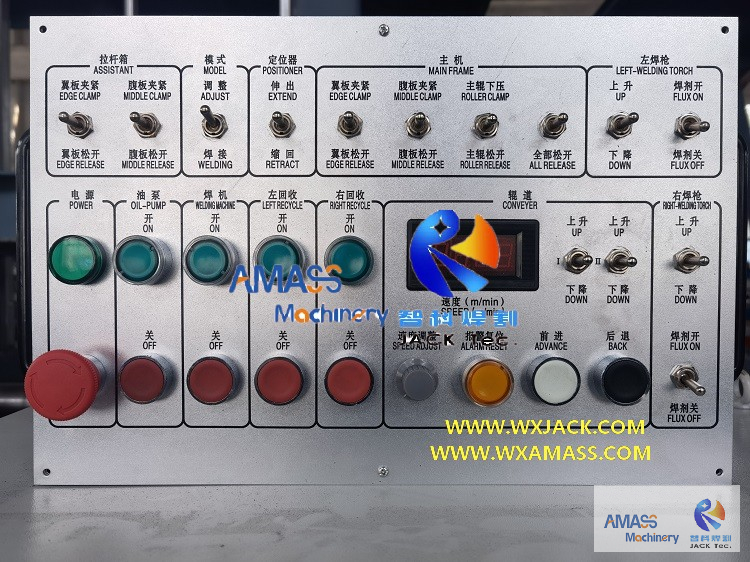

B、PHJ/ZHJ系列三合一全自动H型钢拼焊矫的功能及工作步骤：

生产焊接T型钢、H型钢成品，需要依次完成3个主要步骤：

1、组立第一步：在PHJ、ZHJ H型钢组立焊接矫正一体机上进行组立：

1）功能：该步骤完成将2块翼板和1块腹板组立到H型钢结构中；

2）动作顺序：翼板与腹板的装配过程包括：工件定位→对中→夹紧，需要强力液压驱动；

3）工作方式：考虑到原材料（翼板和腹板）长度较长，送料和组立时间相对较长，且要可靠、准确，本H型钢拼焊矫的组立分两个阶段：

a) 第一组立阶段：液压拉杆箱安装在三合一H型钢焊接设备的输入辊道：（图4）

b) 第二组立阶段：钢结构H型钢拼焊矫一体机中心工作区液压驱动6对矫正辊轮：（图5）

4）用途：H型钢组立焊接矫正一体机的组立步骤与Z15/18/20 H型钢组立机相对应，但取消了CO₂点焊步骤。所以，PHJ、ZHJ H型钢拼焊矫为客户节约了非常大的生产及设备投资成本；

2、组立第二步：在H型钢拼焊矫一体机中进行焊接：

1）任务：本步骤中，2支对称排列的焊枪完成工件两侧的焊接；

2）重要性：这一步决定成品的焊缝质量。这就是为什么该钢结构H型钢拼焊矫又被称为“三合一H型钢焊接设备”；

3）PHJ、ZHJ系列H型钢拼焊矫一体机的焊接方式：

a) SAW为主：大部分焊接采用SAW（埋弧焊）形式，在三合一H型钢焊接设备的应用中占95%以上；

b) 有时采用GMAW：少数情况下，生产小尺寸、小厚度的H型钢，如腹板壁厚仅为6~10mm，不适用大电流SAW。这时，客户可以在这款自动三合一H型钢焊接设备上选择GMAW CO₂气体保护焊；

4）PHJ、ZHJ H型钢拼焊矫一体机焊接的作用：

a) 三合一H型钢焊接设备中的焊接单元与LHA、LHT&LHC系列H型钢龙门焊，配置的焊接单元一致；

b) 不同之处在于，LHA/LHT/LHC系列H型钢龙门焊，焊枪需要多次来回移动，以完成大尺寸焊缝；

c) 适用工件：PHJ、ZHJH型钢拼焊矫一体机中，焊枪只进行一道焊接，否则工件需要再次送入H型钢拼焊矫一次。这就是为什么PHJ、ZHJ系列H型钢拼焊矫适合生产中小型H型钢，焊缝不超过12mm；

d) 无锡智科H型钢拼焊矫一体机的焊枪及功能单元：（图6）

3、组立第三步：工件在H型钢组立焊接矫正一体机中进行翼板矫正：

1）任务：本步骤将矫正翼板，以消除埋弧焊过程中热输入产生的变形；

2）作用：在这里，H型钢拼焊矫完成HYJ&YTJ系列H型钢翼板矫正机的任务；

3）无锡智科的竞争优势：无锡智科H型钢组立焊接矫正一体机的翼板矫正能力为40mm，而其他公司生产的H型钢拼焊矫仅为20mm；

4）无锡智科自动化钢结构H型钢拼焊矫一体机进行H型钢翼板矫正：（图7）

C、PHJ and ZHJ 自动化三合一H型钢拼焊矫一体机的技术参数：

以下是PHJ and ZHJ 系列三合一H型钢焊接设备的技术规格：

技术参数	PHJ15/ 18/ 20		ZHJ8015/ 8018/ 8020
	钢结构H型钢拼焊矫一体机 （H型钢组立焊接矫正一体机）
H型钢腹板高度	200∼1500/ 1800/ 2000 mm		200∼1500/ 1800/ 2000 mm
H型钢腹板厚度	5∼30mm		6∼32 mm
H型钢翼板宽度	200∼800mm		150∼750mm
H型钢截面类型	对称、非对称		对称
组立方式	Semi-Automatic,   hydraulic oil cylinder with manual turning leadscrew半自动，液压油缸驱动+ 手轮调整丝杆		全自动，两侧对称液压驱动
H型钢翼板厚度	6∼40 mm
H型钢长度	3000∼15000mm
单道焊缝高度	8 ~   12 mm
组立、焊接、矫正速度	200∼1200mm/min.（VFD）
H型钢拼焊矫外形尺寸（L×W×H）	28m×4m×4.6m	28m×4m×4.9m	28m×4m×5.1m	28m×4m×4.2m	28m×4m×4.5m	28m×4m×4.8m
工作模式	工件上料：手动； 组立/ 焊接/ 矫正：自动化，工件一次性经过H型钢拼焊矫，完成H型钢的生产
