Wuxi Jack的带状圆形机器,为客户提供了最佳的涂料基础!

“带状圆形机”上的导航栏

带状边缘圆形机的使用和特殊特征

何时需要客户的带圆形圆形机?

条带圆形机的适用工件:

1.顾名思义,带状边缘圆形机是在带状板或长狭窄板的边缘上的钝,毛刺和圆形的,尤其是碳钢材料;
2。适用于带状边缘圆形机的工件可以是一块带状板本身,也可以是T梁和H梁的法兰,如下所示:

fig1边缘圆形机器 FIG2边缘圆形机器 FIG3边缘圆形机器

3.此边缘毛刺和圆形机中拟合中最宽的工作零件宽度为1000mm。在实际情况下,常见的宽度在200mm〜800mm的范围内,相应的厚度范围为8mm〜40mm,长度为1m至12m;

4.为什么要在边缘圆形机中修剪这些原材料?

1)当机器或项目在严格的环境中应用和构建时这些机器和项目相应地筹集了,应该坚固耐用;
2)对于这些机械和项目的生产和构建,边缘舍入和毛刺机是修剪其原材料的非常重要且重要的设备。


带状脱毛和圆形机的工作特性和优势:

1. RH1000/ RH800带状圆形和修剪机是RH系列的两个主要分支之一边缘圆形机,专注于小宽度工件的细分;
2.从其工作部件的狭窄宽度中受益,不必为带状圆形机器的工作区域装备向下压板。这是RH3000/ RH2000/ RH1500的关键差异宽板边缘修剪和圆形机器:向下压辊用于维持钢板宽表面的平坦度,钢板的宽度板的宽度高达3000mm;
3.请在RH1000条带圆形机和RH3000宽板边缘圆形机上进行比较:

图4边缘圆形机 图5边圆形机器

4.基于此差异,RH1000/ RH800带状圆形和Deburring机器不需要框架机械结构,因为RH1500/ RH2000/ RH3000/ RH3000宽板边缘圆形机。仅开放结构低高度主框架就可以完成高标准高速边缘修剪的任务;

5.所以,RH1000/ RH800带状圆形机具有紧凑尺寸,易于安装,搬迁和方便操作的优点.

为了到达带状圆形机和较大较大的链条的递送价值链

条纹边缘的圆形原理毛刺和圆形机器

在这里,我们解释了从三个观点的:四舍五入原理,补充功能和机器结构如下:

1.修剪原理RH系列边缘圆形机:

fig1边缘圆形机工作原理
1)在螺母外壳中,这可以描述为“4分被武力”,如上图所示:在一件工件中,有向上和向下,左右,总共4个边缘;
2)相应地,在RH系列边缘圆形机的工作区中有4个圆形辊;
3)这4块圆形辊可以以水平和垂直方式调整其位置,可容纳不同的工件宽度和厚度;
4进RH系列边缘圆形和毛刺机器,考虑到圆形操作过程中所涉及的重力,圆形辊的这种位置调节是由液压油缸驱动的;
5)这就是为什么我们看到在RH系列边缘修剪和圆形机的中央工作区域中看到这么多油缸的原因,该机构安装在水平或垂直方向上。通常,一组具有不同功能的边缘圆形机中总共有13块油缸。
FIG2边缘圆形机20130731_142850 FIG3边缘圆形机IMG_6502
6)这可能使您想起机械和 /或液压H梁矫直机,具有与RH系列边缘圆形机相似的拉直理论,但针对工件处理的不同方面。
7)我们在产品中有这个话题RH1000高质量的带边缘圆形机器.

带状边缘的补充功能

带状圆形机器中的补充功能:

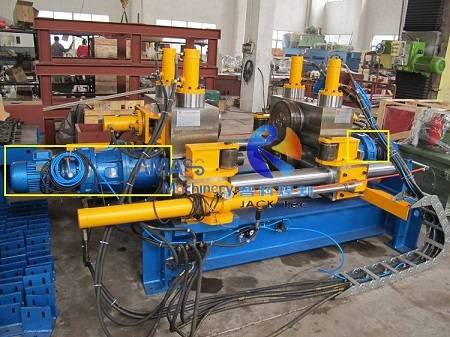

1.工件进食并寄出端板修剪机:

1)在Edge Founding和Deburring Machine中,工件的运输是通过四个圆形滚筒旋转的;
2)在边缘圆形机主体的两侧安装了电动机,可驱动2块底部圆形辊;
1个边缘圆形机IMG_7473 2边圆形机IMG_9989
3)在这个旋转过程中,两块顶部的圆形滚筒也从工件的旋转中旋转;
4)与大宽度相同RH3000/ RH2000/ RH1500板边缘圆形机器,有10m的输入和输出输送机配备了RH1000/ RH800带状边缘圆形机器.

2.边缘圆形机中的工作区清洁单元:

1)考虑RH系列边缘修剪和圆形机的财产和任务,该机器应保持最佳水平,尤其是其工作区;
1个边缘圆形机IMG_3298 2边圆形机IMG_6512
2)这是通过压缩空气气动系统完成的任务。它是RH系列边缘圆形机的所有模型中的标准配置。请检查以下两张工作区域的照片RH1000RH3000端板修剪机,右上方的蓝色管。

带状边缘的机械结构毛刺和圆形机

1.从RH3000中取出向下压辊及其油缸宽板边缘圆形机,原始的框结构框架和4片直立柱也不再需要,您可以从上面的设计印刷品和RH1000端板修剪机的照片中观察到;

2.相应地,带状圆形机主框架的整体尺寸在很大程度上降低:

包括双方降低电动机,带状边缘圆形机主框架的总宽度为250万,深度为1.4m,油缸的总高度为15m;
3.带状圆形机的交付和运输不需要拆卸和重新组装机械框架。只是在整体身体上;
4.与RH3000/ RH2000/ RH1500不同宽板边缘毛刺和圆形机器,RH1000主框架的安装带边缘圆形机不需要特别的基础。取而代之的是,只需将其固定在用锚螺栓的车间地板中即可。因此,带状边缘圆形机的搬迁也很容易,这使客户站点的端板修剪机的灵活布置变得灵活。

Wuxi Jack Strip和宽板边缘圆形机的工作视频

尝试在狭窄的板上修剪RH1000带脱毛和圆形机器在Wuxi Jack设施

用带状板验证RH1000端板修剪机在Wuxi Jack设施

圆形辊床的横向移动RH1000带状圆形和毛刺机器在Wuxi Jack Workshop

Wuxi Jack的工作时刻RH3000板边缘毛刺和圆形机器在港口机械设施

带状圆形和毛刺机器的技术参数

以下是RH1000和RH800带状边缘圆形和修剪机的标准型号的技术规格:

简要介绍边缘圆形机中的核心工作元素

1.作为一种用于加工钢板边缘的设备y重型驱动力的平均值,以±0.5mm的耐受性,边缘圆形机的成功交付不仅取决于其合理的结构和严格的制造过程,而且还取决于高度边缘圆形机中核心工作元素的标准材料和精巧的做工;

2.在RH系列边缘的毛线和圆形机器中,有几个关键函数单元格:

1) 边缘圆形机器的圆形滚筒:

a)这是RH系列边缘修剪和圆形机中最重要的单元。它是坚固的类型,由35CRMO制成,并在加工中心加工,并经过严格的严格热处理;
b)在一组边缘的毛刺和圆形机中,有2年级的圆形滚筒,用于在不同的钢板厚度范围内进行边缘修剪;

2) 圆形辊和油缸的安装床中的边缘圆形机器:

a)本单元确定边缘修剪和圆形机中边缘修剪的稳定运行;
b)它由固体类型的ZG250-550铸造钢制成;

3)边缘圆形机中圆形滚轮的引导杆:

a)本单元确定端板修剪机中的精确运行;
b)它精确地在加工中心加工,镀铬;

4)在边缘圆形机器中的引导杆的滑动轴承:

a)本单元还确定边缘舍入和毛刺机的精确运行。它与第三部分的导杆组合在一起;
b)可以从上面的照片中检查一下,这种滑动轴承由铜的合金制成,与石墨混合,并在加工中心进行了精细的加工。
3.我们在产品中的这些边缘圆形机上进行了介绍RH3000高精度板边缘毛刺和圆形机器.

带状边缘的应用程序和相关设备

1. RH1000和RH800带端板修剪机的主要工作地点之一是T束生产线, 和H光束生产线。尤其是T梁生产线,该产品线由船上的客户购买;
2.通过MP系列进入大型钢板盘接头焊接机,从RH1000和RH800带状边缘圆形机交付的工件也可以用于大型机械和重型项目的生产线;

3.连接E的示例与Rh S一起工作Eries带状边缘圆形机包括:

1)XBJ系列边缘铣床为下一步的焊接做准备,焊接通常在涂料服务边缘圆形机上部署;
2)J系列加劲板元件拉直机,为了使制成的组件在过程中进行扁平化,然后在端板修剪机的帮助下进行涂漆;
3)和DX系列梁端面铣削机器,要在大型横截面焊接工件的整个端面上进行抛光,等等。
