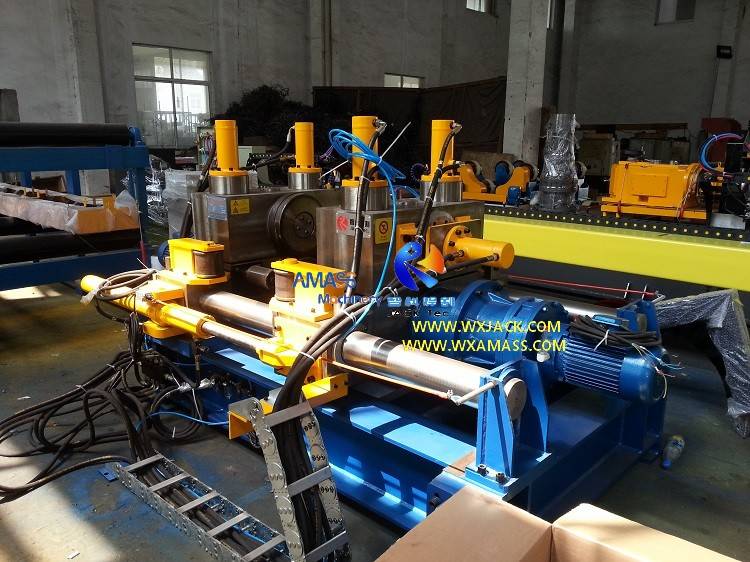

1) 1m宽度高速带边缘圆形机中的第一张图片显示了设备的横向视图。我们可以看到它具有合理的结构和紧凑的大小;
2) 这款1M宽度自动边缘圆形机是T梁生产线过程技术中的必要设备:对于焊接和绘画的下一步,可以将带状板两侧的四个边缘进行圆形和毛刺。
正如其产品家族中引入的那样,RH系列边缘圆形设备有几种标准型号可供选择。从客户的角度来看,适当模型的自动边缘修剪机的选择标准可以归因于以下两个方面:
RH1000至RH3000的标准模型反映了最大值。有效宽度1M〜3M的工作部件;
一个) 一般而言,较大的型号(RH2000和RH3000)边缘舍入和毛刺机器通常在船舶建筑,桥梁工业和或港口机械中应用。
b) 而较小的型号(RH1000,以及RH1500)边缘修剪机通常是为T束生产线和或H光束生产线.
1) 我们已经熟悉RH系列自动边缘圆形机的结构和工作原理,该机器已在RH2000边缘圆形机的产品中引入;
2) 以下是一些补充单位的介绍 RH系列边缘圆形和Deburring Machine。
1) 该单元是为了吹出圆形过程中生成的废料,该过程安装在边缘圆形设备的出口侧(在附带的第一张图片,右侧或如下);
2) 在RH系列边缘圆形机中,此废料清理单元是气动驱动器:从照片可以看出,它由空气压缩机,控制阀,空气管和吹式尖端组成;
3) 机身出口侧的两块蓝色薄管将空气送到这架自动边缘圆形机的中央圆形区域上方的2片吹尖端,并一直保持工作区域的清洁状况;
4) 只要输入和输出输送机处于运行状态,此气体驱动清洁单元将处于工作状态。
1) 在1m宽度自动边缘圆形机的前侧和后侧,分别配备了10m的输入和输出输送机,用于T梁。
2) 在自动边缘修剪机的输入输送机的转发端子上(这意味着输入输送机的端子近似于机器机身),有一个对齐单元来保持正确的工件位置,用于在边缘圆形机中进行舍入操作。有了这个单元,用于舍入的工件的终端将倾向于圆形滚筒以进行适当的工作。
1) 安全是客户和供应商,尤其是重型机械设备的最重要因素。
2) 对于这台1m宽度带边缘圆形机,毛刺和圆形速度为7200mm/min。相当快,周围工作的人应采取预防措施;
一个) 机械结构使圆形单元的设计位于机器中部,这意味着很难通过操作员直接访问边缘修剪机的工作区域。
b) 此外,要获得双重保险,我们在边缘圆形机主框架的入口和出口侧都部署了紧急停止按钮。
以下是此1m宽度自动边缘修剪机的参数:
1m宽度自动边缘舍入和毛刺机器 | ||
不。 | 物品 | 范围 |
1 | 合适的工件 宽度范围 | 150〜1000毫米 |
2 | 合适的工件 厚度范围 | 10〜40毫米 |
3 | 合适的工件 长度 | 1000〜12000毫米 |
4 | 西装H光束 最小网络梁高度 | 320毫米 |
5 | 舍入速度 | 7200毫米/分钟。 |
6 | 完成舍入 半径 | R2.5毫米 |
7 | 主要圆形 滚子直径 | φ300毫米 |
8 | 液压站 力量 | 4 kW |
9 | 最大限度。压力 在液压系统中 | 12 MPA |
10 | 输入和输出 传送带长度 | 每个10m |
11 | 机器总计 力量 | 10.6 kW |
12 | 力量 规格 | 380V,50Hz,3p |
