Wuxi Jack非常擅长设计和生产重型梁端面部研磨机,尤其是从DX40XX的型号(指4m高度有效的脸部行程)及以上。到目前为止,我们已经向客户交付了几套DX4060/ DX4080/ DX5080/ DX6080重型端机。第一张和第二张照片是我们分别为中国和越南客户交付的两套DX6080。
1) 在焊接结构成员生产和加工的领域,高度及以上的重型工件并不能占用很大的份额。相反,相当小:最多约为5〜10%。只需考虑从H光束生产线每个1.5m/ 1.8m/ 2m,从盒束生产线每个1.2m/ 1,5m,我们可以知道这种“大型”的出现多么罕见。
2) 基本上,那些使用非常大工件的工作地点对这种重型端机器的应用有需求:例如,核电站/大桥(海上桥梁,海湾桥…)/大型船舶等;
3) DX系列H光束末端铣床本身属于特殊设备,主要集中于钢结构构件的端面机加工,包括管道/ h光束/ i光束/盒子梁/坦克……这些,重型光束端面部面部铣床属于对于这种特殊设备的利基产品,最多申请10%;
4) 另一方面,它的开发/飞行员/制造/调试涉及一系列挑战,这就是为什么只有少量焊接和切割机械行业中少数供应商具有交付能力,可以使这种重型钢结构结构磨机和Wuxi Jack具有能力是这支小团队的杰出成员。我们已经在产品部分中讨论了有关设计和制造此类大设备的几点。DX5080焊接结构成员端铣床“, 请检查。在本节中,我们将继续进行安装主题,因为安装对于这种重型端机器的正常和良好运行至关重要。
DX系列I光束末端铣床通常被拆除为运输的组件和子组件,并在客户设施中重新组装。对于大尺寸和重型末端铣床,需要照顾三个特殊点:
一个) 对于光束末端铣床,其机器底床应保持严格的护理,尤其是对于大型重型端机器机器,理想仪的测量仪器需要用于检查和验证;
b) 要求:将机床的水平保持在0.3mm/m的耐受性中,并保持水平指南的线性(这是精确的重型线性指南)的整个长度的耐受性在0.6mm的范围内;
一个) 对于DX6080重型光束端面部研磨机,柱的长度为84m,截面交叉大小为1.75 x 1.55m。请检查3路和4Th在运输DX6080重型梁端面铣床时,处理此巨大组件的照片;
一世。 用行驶起重机(吊装容量15ton及以上)/吊索/吊具将圆柱悬挂在垂直位置;
ii。 通过20多个M24高强度螺栓,将垂直柱通过其连接板安装到水平机床上,并将规定的固定扭矩固定在内;
iii。 确保竖立的色谱柱的垂直度,并用重锤和其他垂直测量仪器对其进行检查。对于重型梁末端铣床,立柱的直立至关重要,或者累积错误可能对机器操作构成致命问题;

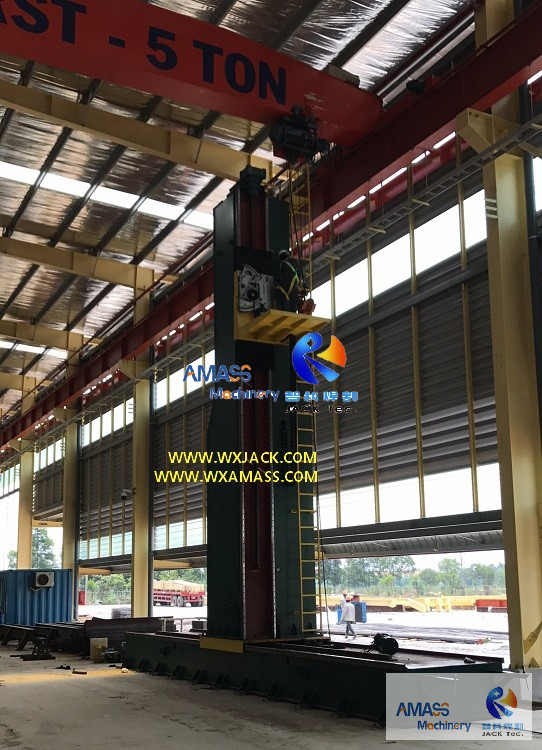

从5可以看出Th照片,在安装DX6080重型端机器的人员戴上安全带,尽管他们站在操作摊位上 - 是的 - 是的,在10m及以上的“高海拔”中工作,安全是要考虑的最重要因素。
对于此DX6080重型端机器(梁端铣床):
不。 | 范围 | DX6080重型光束端面部研磨机 | |
1 | 适用的最大 工件横截面尺寸高度×宽度= | 6000×8000毫米 | |
2 | 水平端面 铣削速度 | 100〜800毫米/分钟 | 工作速度, 可变频率驱动器,A.C。逆变器 |
3 | 面对马车闲置 水平和垂直方向的速度 | 1200毫米/分钟 | 恒定速度 |
4 | 垂直端面 铣削速度 | 100〜800毫米/分钟 | 工作速度, 可变频率驱动器,A.C。逆变器 |
5 | 水平和 垂直端面向指南 | 重型精确线性指南, 安装在机器底床和直立柱上 | |
6 | 水平驾驶 马达 | 5.5 kW | 可变的frequnecy 马达 |
7 | 垂直驾驶电动机 | 5.5 kW | 可变的frequnecy 马达 |
8 | 铣削头力 | 7.5 kW | |
9 | 铣削主轴革命 | 75〜420 rpm | 六年级革命 可调节的 (75.105.150.210.300.420) |
10 | 脸直径 刀具 | Ø125〜250毫米 | Ø配备了200 机器 |
11 | 铣削头主轴 中风 | L = 250毫米 | |
12 | 电力 规格 | 3P AC380V,50Hz,中国大陆15kW |
