Banner 3 Axis Welding Positioner -P1000207

Wuxi Jack的三个控制轴焊接定位器,为客户提供了最佳位置!

“三个控制轴焊接定位器”上的导航杆

三个控制轴焊接定位器的定义和应用

三个控制轴焊接定位器及其适用工件是什么?

1.三轴焊接定位器是两个轴焊接定位器的升级版。在0°〜360°旋转和0°〜120°的旋转焊接桌子上,这也沿垂直方向增加了额外的运动;

2。三个轴旋转焊接定位器的常见形式:

1)三个控制轴焊接定位器主要采用L型焊接定位器的形式,或者更具体地说是L型高架焊接定位器,如下图所示。因为在“产品页面”两个轴焊接定位器”,我们介绍了一种L型焊接定位器,其焊接桌子位于孤立的高度;

图1 L类型焊接定位器IMG_1832


2)三轴旋转焊接定位器中的另一个少数是与常规的单焊接转盘焊接定位器的变化,如下图所示。它的焊接转盘可以以几个高度的高度进行调整;

图2焊接定位器 - 100_6999

3。要在三个控制轴L型焊接定位器上焊接的拟合部件:

1)那些适用于三个自由度旋转焊接桌的工作部件:

一个)相对大尺寸:更长1.5m以上;
b)与轻到中等:最适合L型高架焊接定位器的旋转焊接表为1吨至5吨,大部分1〜3吨;
c)和焊接点的多重分布在一个工件中;

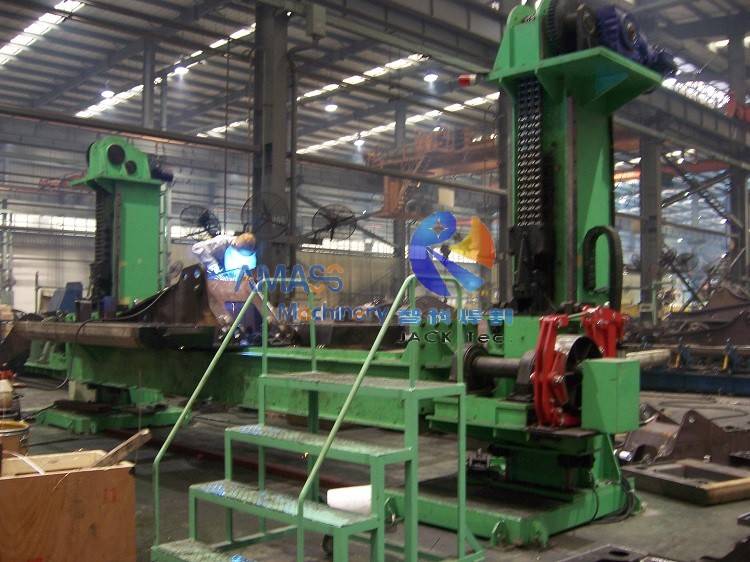

2)当工作部件的重量变得太重时,例如,在5吨以上,您可能需要选择一组头和尾焊接位置器。

三个控制轴L型焊接定位器的强大能力和工作功能

1.三个控制轴L型焊接定位器的优势:

1)更广泛的合适工件:将第三度的自由添加到焊接转盘中,适用焊接定位器的尺寸和结构大大扩大,并且变得更加灵活,尤其是那些尺寸较大且在复杂结构成员身上焊接的尺寸和结构。
2)安全省力的材料处理:此外,将旋转焊接台降低到其底部位置,工作零件的处理和安全性在L型焊接定位器上变得安全,舒适和方便。这是重型机械结构中非常重要的特征,并具有焊接定位器等工具。

2.三个控制轴L类型高架类型焊接定位器的工作模式:

1)l型高架焊接定位器就像一个具有强壮手臂的强度的人:有一块L作为焊接定位器的操纵器的手臂,旋转焊接桌在其前端组装;
2)一组典型的三个轴L型焊接定位器的设计草图如下:
图3 L类型焊接定位器
3)根据工作部件的大小,L臂在L型焊接定位器的工作期间在某些垂直行程中上下行进。在这个Wuxi Jack中,有着与焊接转盘高程的液压驱动方式的区别,我们将在“ Wuxi Jack三轴L型L型高架焊接定位器”的后续段中进行详细介绍;
4)在L ARM的任何垂直点,都可以随意旋转和旋转旋转式焊接桌,以便可以在其方向上对工作部件进行调节。

Wuxi Jack生产的三个轴L型焊接定位器和其他类型的焊接定位器

Wuxi Jack旋转焊接定位器的强度

1. Wuxi Jack Rotary焊接定位器的竞争边缘反映在各个方面,涵盖性能,质量,制造成本,操作等。我们在此页面上在“三轴焊接位置器”上传播此主题,并在此页面上传播相关页面相同的旋转焊接表的组产品:两个轴焊接定位器,单轴焊接定位器,伺服驱动焊接定位器,头和尾焊接器,特殊制作的焊接定位器;
2.在这里,我们介绍Wuxi Jack制造的L型高架焊接定位器如何意识到其L ARM和WELDING转向台式高程,这对于这种焊接定位设备至关重要。

L臂和焊接转盘的液压驱动抬高L型高架焊接位置:

为什么液压驱动升高功能对于L型高架焊接定位器的安全运行至关重要?

1。与市场上的其他生产商相比;

2。 在高架类型焊接定位器中,传统的电动机驱动器抬起L臂和旋转焊接台的风险是什么?

1)L型高架焊接定位器的焊接设备制造行业的常见做法是,其L臂的向上和向下移动,焊接转盘和工件的向上移动是用降低运动器驱动的,并用Leadscrew传输。
2)这种配置的缺点是,随着使用旋转焊接定位器的时间,Leadscrew逐渐逐渐衰老并磨损,因此存在隐藏的铅螺丝螺丝变化风险。
3)相应的安全性隐藏风险是突然掉落L臂,焊接转盘和L型高架焊接位置的工作部件;

3。 在Wuxi Jack L型焊接定位器中提起L臂和焊接转盘的改进是什么?

1)相比之下,Wuxi Jack L型高架焊接定位器中的相关设计是L ARM和旋转焊接台的高程运动,并用液压油气缸进行驱动和传输,这具有更重的力,可以驱动大量的焊接位置工件。请在黄色框架中检查上面的图片;
2)此外,连同嵌入在液压系统中的防爆阀一起,Wuxi Jack L型高架焊接定位器中整个起重系统的工作非常可靠,这将永远不会带来安全问题。这是L型高架焊接定位器的每日操作的首要因素;


4。有关更多详细信息,请检查产品的介绍LBS10 L型高架焊接定位器.

Wuxi Jack的工作视频三控制轴L型焊接定位器和其他类型的旋转焊接定位器

Wuxi Jack的工作条件l类型高架焊接定位器在客户设施

在Wuxi Jack PR24上进行试用焊接管旋转器

试用两个轴焊接定位器在Wuxi Jack设施

三个控制轴旋转焊接定位器类型的细分

正如我们在此页面开头提到的那样,三个自由度旋转焊接定位器可以进一步分为两个子组:
1.LBS系列L型焊接定位器,带有L臂和旋转焊接桌---这需要使用的三个工作轴焊接定位器中的大部分;
2.传统的标准焊接定位器,具有手动高度调节焊接转盘---这只是三个轴焊接定位器的少数应用。

让我们逐一回顾以上两种三种自由度焊接定位器。

在“三个控制轴焊接定位器类型的细分”上的导航栏

1. LBS系列L类型高架焊接定位器:

更多 »

1. L型焊接定位器的结构,带有高架焊接转盘:

您可以从LBS25的右手设计草图(2.5吨焊接桌子的2.5吨加载能力)检查,这是一组典型的L类型举重焊接定位器主要由:
1)水平安装的L手臂,安装在矩形矩形柱上;

2)L型起重焊接位置中的矩形矩形柱:

a)安装有2件“长脚”,将牢固地固定在车间地板上,保持整个L型举重焊接定位器的平衡;
b)L臂和柱相互垂直,形成了“ L”的形状,该形状在图中生动地显示。这就是“ L类焊接定位器”的名称。
c)水平焊接桌子,该桌子组装到L臂的前端;
3)两块长而坚固的固定架“长脚”,它们保持L型举重焊接定位器及其工件的总重量;
4)用于在L臂和旋转焊接台上行驶的液压油缸系统;
5)在L型L臂和旋转焊接台的垂直旋转和水平旋转的A.C.电动机,在L型抬起焊接位置器的焊接操作期间;
6)4块重型精确的线性指南,用于指导L臂和旋转焊接台的垂直运动;

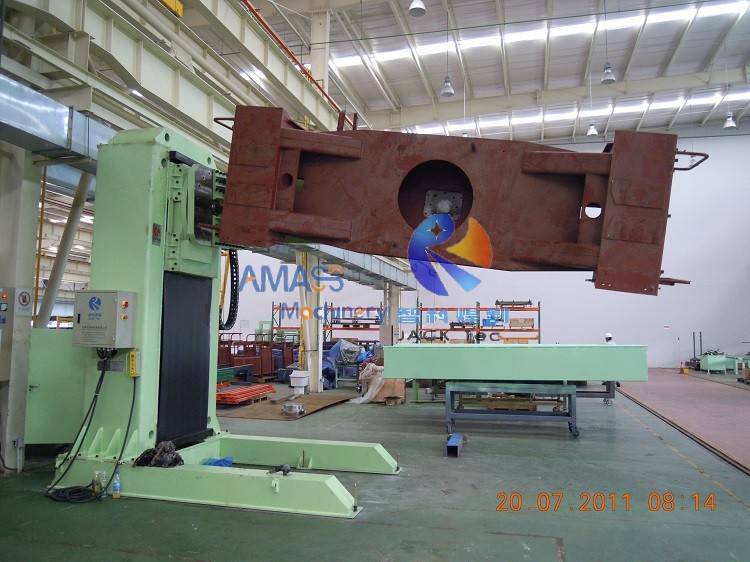

该磅型L类型高架焊接定位器的工作矩,请参阅右手照片。

2. L型焊接定位器的分类带有旋转焊接表:

1)这是基于在此处处理的工作零件的预期尺寸和重量LBS系列L类型高架焊接定位器;
2)推荐的型号是从磅至lbs50,或从1吨到5吨的焊接转盘的吨位,大多数在1吨至3吨的范围内;
3)例如,LBS10,LBS12,lbs20, 和LB030L类型举重焊接定位器。

3. L型焊接定位器的技术参数,带有高架焊接转盘:

下面的参数表涵盖了LBS10至LBS30 L类型焊接定位器的常见型号:

L型焊接模型
定位器
LBS10 / 12/20/30
最大限度。加载能力
旋转焊接桌
1/ 1.2/ 2/3吨
L手臂上下行动
和旋转焊接桌
800/ 900/1200/1500毫米
旋转焊接台的尺寸 (460 x 600) /(500 x 700) /
(800 x 900) /(1200 x 1200)毫米
L手臂垂直旋转速度 2/2/2/ 1.3 rpm
焊接转盘旋转
速度
0.2〜2 rpm
液压电动机功率
驾驶L臂抬高
1.1 /1.5 / 2.2 / 3
焊接转盘旋转
电机功率
0.75 / 1/2/3

2.传统的标准焊接定位器,并带有手动调节焊接转盘的高度:

更多 »

1.具有高度手动调整焊接转盘的焊接定位器的专业:

就像您可以从左手照片中检查一样,它看起来像是带有“长颈”的常规焊接定位器:

1)旋转焊接表安装在可拆卸螺栓中的焊接定位器的垂直物体上。这些螺栓的安装有三个等级,每两个相邻等级之间的间隔为300mm:换句话说,该焊接定位器中的焊接转盘的总垂直可调范围为900mm;
2)从这些描述来看,您可以得出结论,这种焊接定位器具有类似的调整方式HLK系列焊接旋转器。差异仅在于两种产品的方向和特定规范。
3)有关详细信息,请检查单焊接转盘手动垂直高架型焊接定位器.

2.适用使用高度手动调节旋转焊接表的适用焊接定位器:

1)这是三个控制轴焊接定位器的子组中的小众产品,让整个产品家族。由于其结构的特征,仅在这种旋转焊接定位器上焊接光到中等重量的工作部件。
2)此外,由于其焊接转盘高度调节的方式相对耗时,因此通常这种旋转焊接定位器适用于焊接大小变化有限的工作部件,并且每个等级的体积相对较大。

3.具有手动高度调节焊接转盘的焊接定位器的技术参数:

3-焊接定位器

三个工作轴L型焊接定位器的应用和相关设备

1. L型高架焊接定位器主要用于车辆建造:汽车行业,建筑机械行业,工程机械行业是其应用领域;
2.经常使用L型举重焊接定位器一起工作的设备是其他焊接设备:焊接操纵器,焊接旋转器,看到焊接中心, 和特殊的焊接机, ETC。;
3.在L型焊接定位器上施加的必不可少的单元之一是焊接固定装置各种类型,用于将工作部件固定在其旋转焊接台上;
4.第二重要的补充单元是钢结构翻转设备,用于处理在L型高架焊接定位器上处理的大型和重型工件。

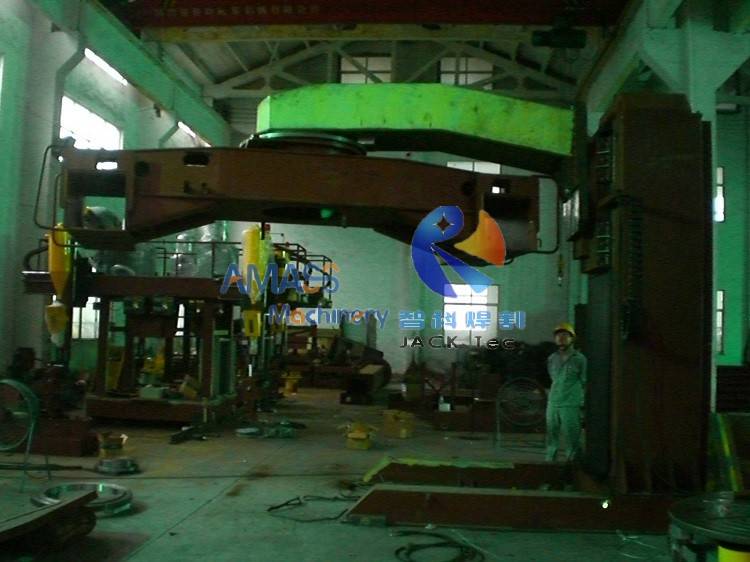

L类型焊接定位器
01

L类型焊接定位器
02

L类型焊接定位器
03

从Wuxi Jack传递的三个轴L型焊接定位器和其他焊接定位器,总有一个配件!
