1 Edge Milling Machine 7

Wuxi Jack的视频

高级配置

边缘铣床

导航栏“高级配置边缘铣床的视频”

快速查看高级配置板边缘铣床

1.高级配置板边缘铣床的定义:

1)边缘铣床属于一种用于加工钢板的第一操作设备,在焊接和制造之前:在钢板的边缘上制作所需的焊接凹槽;
2)高级配置板边缘铣床具有配备设备的最先进功能组,使板斜角机的操作以更安全,精度和生产率实现;

3)一组Wuxi Jack品牌高级配置SXBJ-3组装中铣床:

fig1板斜角机72-微信_20211027075321

4)可以从板边缘铣床中实现的焊接凹槽的基本输送:

FIG2边缘铣床

5)从Wuxi Jack Plate Edge铣床传递的工件:

FIG3 END铣床IMG_20220104_130026

2.边缘铣床产品上的相关4页:

3.板边缘铣床中的高级配置:

1)安装在板斜线机中的铣头铣头的更强大和可选的革命速度;

2)用户友好的操作和HMI(人机接口)的精确控制单元;
3)用户友好的钢板处理系统在板边缘铣床中;
4)边缘铣床中采用的其他巧妙而细腻的诀窍

4.板块铣床产品上的连接的3个视频页面:
1)边缘铣床的操作视频;
2)通用边缘铣床的操作视频;
3)双头边缘铣床的操作视频

高级配置板边缘铣床的顶部和 /或直边凹槽的视频

1)此1分钟视频以铣削头验证的形式拍摄直边斜角,在生产期间XBJ和SXBJ系列Wuxi Jack的板边磨机;
2)在板块机器的所有操作中,直边斜角是任何形式制作的第一步: 它使干净的,straight,作为参考平面下一步的上下倒角;
3)您从视频中可以找到的,用于直端铣削的边缘铣床的工作速度是340mm/min。;
4)理论上,板末端铣床的可用加工速度是150〜850 mm/min。在实际应用中中型厚度钢板40mm〜50mm如视频所示,通常选择的工作速度是300〜400毫米/分钟。, 哪个渲染最佳终端铣削效果从板边缘铣床。

1)完成直边以前的视频, 这向上边斜角在钢板上可以在Wuxi Jack中制作XBJ和SXBJ系列板边磨机;
2)您可以从视频中找到,在此阶段的板斜斜机的工作速度是410毫米/分钟。,那是比直角铣削快一点。这是因为在末端铣床上的钢板上进行了主要加工,切割深度对于上边缘倒角的一个传球可以是较小和更轻;
3)在视频中,铣削废料落在边缘铣床的水平床上并处置料斗。用于在客户网站上官方运行,将有醒目的盖板组装到板边缘铣床的床上。

高级配置板边缘铣床中边缘凹槽制作的视频

1)底部边缘斜角意味着SXBJ系列双头板边缘铣床的代表性功能;
2)在这套SXBJ-6在Wuxi Jack设施中测试的板斜板机,您可以发现有一个红色箭头指示面部刀片的旋转方向,顺时针或逆时针方方,具体取决于您站立的侧面,在边缘铣床的工作表处;
3)相应地,确保有正确的铣头喂养方向,取决于面对面刀片的革命方向,用于板块末端铣床的正式运行。

1)这是一组SXBJ-9Wuxi Jack导出的板边缘铣床。该视频是在工厂调试期间拍摄的;
2)在视频开始时,当时的英语标记的操作吊坠显示了边缘铣床的边缘铣削速度:310毫米/分钟。;
3)然后,您可以观察到在更近距离的末端铣床中执行的下边缘斜角;
4)在更远的距离, 你可以找到另一组用于制作上边缘凹槽的铣头,在这组双头边缘铣床中;
5)此外,还有一个铣头表面上的拨号指示器, 哪个指示铣削头的实际倾斜位置,在板块边缘铣床运行期间。

Wuxi Jack的视频高级配置板边缘铣床在调试中

1)在此视频中,SXBJ-18Wuxi Jack Workshop调试了板块边缘铣床。
2)在制作下边缘之前在板块机器中,首先,Facer Blade在怠速运行时被尝试确认其状态;
3)Then,整个铣削头都在向前调整走向测试件,用于在边缘铣床中实现底部边缘。

1)Wuxi Jack上的验证工作XBJ和SXBJ系列板边铣床在此视频中发生在上一个视频中的操作之后;
2)在铣削头的闲置运行及其前进之后,在末端铣床中进行了官方的边缘铣削:第一笔直的边缘,然后是底部和或顶部边缘;
3)在视频的关闭部分,您可以识别读取喂养电机柜台,显示Z轴位置(向前喂养或向后退缩边缘铣床中的铣头。

Wuxi Jack的视频高级配置板边缘铣床在客户工厂工作

1)这是一组SXBJ-16长冲程板边缘铣床在越南造船公司,由Wuxi Jack出口;
2)板末端铣床的工作时间最长,为16m。两块铣削头是在工作表的两侧分布的对称性;
3)从视频中检查,周围有2片狭窄的长条板300mm〜400mm宽度,压在一起,在这组板嵌型机器中被磨碎。

1)该视频已拍摄相同的一组Wuxi JackSXBJ-16板块铣床出口到越南,在上一个视频中显示;
2)在视频开始时,您可以从英语操作吊坠最终铣床,那一刻的工作速度是260毫米/分钟。;
3)然后,随着相机镜头的移动,您可以判断成品质量从这套边缘铣床中传递。

1)在视频中,一组Wuxi JackSXBJ-4板块铣床在工作日本建筑机械设施;
2)客户的乘积确定4M边缘铣削的冲程就足够了,并且在板斜线机中应提供顶部和底部边缘斜角。

1)这套Wuxi JackSXBJ-3板块铣床在工作中国港口机械公司;
2)专业这组板斜线机是它的工作表。正如您可以从视频中检查的那样,有工件定位单元隐藏在工作台上, 哪个可以自动控制在将钢板装入边缘铣床时;
3)同时,这样的设计在工作表上构成了更高的刚性和强度标准边缘铣床。

Wuxi Jack Plate Edge Milling Machine中巧妙和高级功能的视频

在这一细分市场中,我们捡起6个视频末端铣床,以演示更广泛的铣削角度,精确,易于控制角度位置进食中风, 这重铣头, 也友好的操作钢板处理系统在Wuxi Jack高级配置板斜角机:

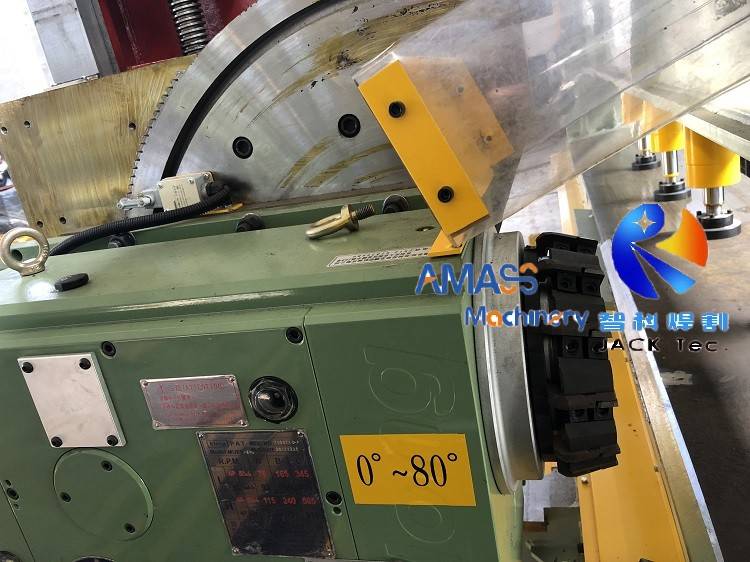

边缘铣床中铣头的更宽倾斜角:

1)该视频是在一套量身裁制 XBJ-4Wuxi Jack设施的板边缘铣床;
2)“裁缝制造”是指它的铣削头倾斜角度,等于完成的斜角倾斜角度从板斜面机中传递。这是关键过程控制参数之一边缘铣床;
3)in标准配置板块铣床,顶侧倒角的旋转角度范围铣削头是0°〜45°。相比之下,这组特殊的边缘铣床可可调节的角范围0°〜85°。在视频中,铣削头表演75°上边缘斜角;
4)所以,如何判断铣削头的倾斜角度在板块机器中通过视觉检查?当Facer Blade的加工面垂直于车间地板或换句话说时,铣削头与车间地板平行时,板边缘铣床铣床的倾斜角被视为;
5)从该视频中,您可以观察到,Facer Blade的加工面与车间地板几乎平行,旋转角度75°在板边磨机中。

反控制铣削头进料电机和板边缘铣床中强大的铣削头:

1)该视频的持续时间为2分5秒,一组SXBJ-18板块铣床在Wuxi Jack设施中尝试。从中,您可以获得有关板末端铣床高级功能的2个信息:

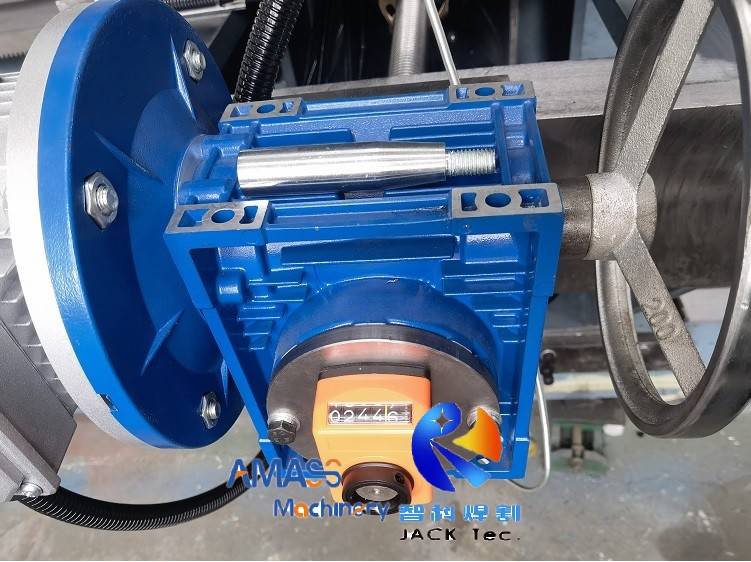

2)第一个是橙色柜台,用于铣削头的控制进料冲程电动机,正如视频开头可以找到的那样。在传统的板斜板机中,铣头的喂食朝钢板的边缘通过手动操作手轮实现;
3)比较,在这组顶级板斜角机中,铣削头的进食是用电动机驱动的, 和其位置控制和检测到计数器;
4)第二个是重力工作铣削头在边缘铣床中采用:正如您从视频中的底部边缘斜角作业中找到的那样,End Milling Machine的铣削头可与轻松工作和高精度;
5)与3〜4mm的切割深度板端铣床,这套高级板边缘铣床中的铣头可以输送5〜6毫米切割深度一单程.

用户友好的操作和边缘铣床中铣削头角的精确控制:

1)评估性能板边铣床的铣削头的倾斜角是最重要的索引之一, 哪个确定焊接凹槽的完成角度从板斜面机的输出;
2)in传统的板边磨机,这个角度用蠕虫装备手动调整。它需要操作员的技巧​​,并且在达到目的方面消耗了相当长的时间;
3)在Wuxi Jack中SXBJ-125视频中的高级配置边缘铣床,这个倾斜头是用HMI控制和监视(人机接口),铣削头的倾斜为用电动机驱动;
4)同时,在铣削的过程中,有接近开关在板末端铣床的电气系统中检测角位置铣削头,发出信号铣削头到达后,您可以从视频中检查;
5)在这套复杂的板块铣床的铣削头验证阶段,第一的操作员向上试过正角位置然后回到零位置, 然后向下转到负角度;
6)在整个过程中,您可以确定直观的显示角位置板块机铣头的板块从HMI的触摸屏, 也数字显示在铣削头上;
7)这使得边缘铣床的角度调整的关键步骤方便,高速和精确.

1)此视频继续以准确且容易的角度控制进行演示在Wuxi Jack中XBJ和SXBJ系列板边铣床从上一个视频中;
2)在视频开头,操作员尝试-10°作为铣头的目标位置。然后,头向下旋转,直到HMI的屏幕显示-9.7°最终铣床;
3)然后,操作员输入-20°在另一个角度尝试的时间。铣削头倾斜到下一个位置,直到显示HMI的屏幕-19.6°在边缘铣床中;
4)另外,正如您可以从视频中找到的那样铣削头顶的数字显示仪在板边缘铣床运行期间,动态反映铣削头的角度变化。


板边缘铣床中的安全且省力的材料处理系统:

1)想象一下要在板斜角机中处理的钢板的重量:
a)示例1:对于SXBJ-15边缘铣床,假设一块15m长,3m宽,50mm厚钢板将在这台末端铣床中进行铣削,这是这种边缘铣床模型的原材料的常见大小。钢板的重量大约18顿;
b)示例1:对于SXBJ-18板边缘铣床,假设一块18m长,4m宽,50mm厚将在这台铣床中磨碎边缘,钢板的重量已经结束28顿;
2)在传统的板边磨机中,将钢板推入并从机加工钢板中拉出,全部手工制作。这是有风险和耗时的挑战。
3)InWuxi JackXBJ和SXBJ模型 高级配置板边铣床,重和大钢板通过液压驱动的材料处理系统来处理。操作员只需将钢板提升到该系统,剩余的物流工作就会使用板斜面机照顾;
4)在此视频中,2个操作员是验证滚动辊的平坦度末端铣床中的材料处理系统。使用这些滚动辊,在边缘铣床中移动时,可以在最大程度上保护钢板。

1)此视频是还在液压驱动钢板处理系统上在Wuxi Jack Plate Edge铣床中,在上一个视频中介绍;
2)区别是,您可以从视频中检查该系统处于生产的后期: 它已经组装和涂漆了,在一组完成的Wuxi Jack上XBJ和SXBJ串联斜角机;
3)您可以从视频中找到支撑架的每一部分都可以向上抬起,在油缸的驱动下,以便重型和大钢板可以抬起并推到工作桌上板边磨机的;
4)在这里我们强调,这个强大而有价值的系统只能在Wuxi Jack交付中找到板边铣床。
